**单片机设计介绍，基于单片机静电除尘升压电压显示设计
一 概要
基于单片机静电除尘升压电压显示设计是一个结合了单片机技术与静电除尘技术的创新项目。该设计的核心目标是实现对静电除尘系统中升压电压的实时监测与显示，从而提高除尘效率并保障系统的稳定运行。
设计概要如下：
一、系统组成
该设计主要由单片机、升压电路、电压采集模块、显示模块等部分组成。单片机作为核心控制单元，负责接收电压采集模块的数据，并进行处理与显示。升压电路用于提供静电除尘所需的高压电源，而电压采集模块则负责实时采集升压电路的输出电压。
二、功能实现
电压采集：电压采集模块通过高精度传感器实时采集升压电路的输出电压，并将采集到的电压信号转换为单片机可识别的数字信号。
数据处理：单片机接收到电压采集模块的数字信号后，进行必要的数据处理，如滤波、放大等，以得到准确的电压值。
显示控制：单片机将处理后的电压值发送给显示模块，如液晶显示屏或数码管等，实现电压值的实时显示。用户可以通过观察显示模块上的电压值，了解静电除尘系统的工作状态。
三、技术特点
实时性：该设计能够实时采集和显示升压电压，确保用户能够及时了解系统的工作状态。
准确性：通过采用高精度传感器和合理的数据处理算法，该设计能够准确测量和显示升压电压，提高除尘效率。
稳定性：设计考虑了各种干扰因素，如电磁干扰、温度漂移等，并采取了相应的措施，确保系统的稳定运行。
四、应用前景
基于单片机静电除尘升压电压显示设计在工业生产、环保治理等领域具有广泛的应用前景。通过实时监测和显示升压电压，可以有效提高静电除尘系统的除尘效率，降低能耗和排放，实现环保与经济效益的双重提升。
总的来说，基于单片机静电除尘升压电压显示设计是一个具有创新性和实用性的项目，能够为静电除尘技术的发展和应用提供有力的支持。
二、功能设计
仿真和程序为电压采集和显示模拟仿真1000v量程。
原理图和pcb电源模块，100kw以内
三、 软件设计
本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。
————————————————
仿真实现

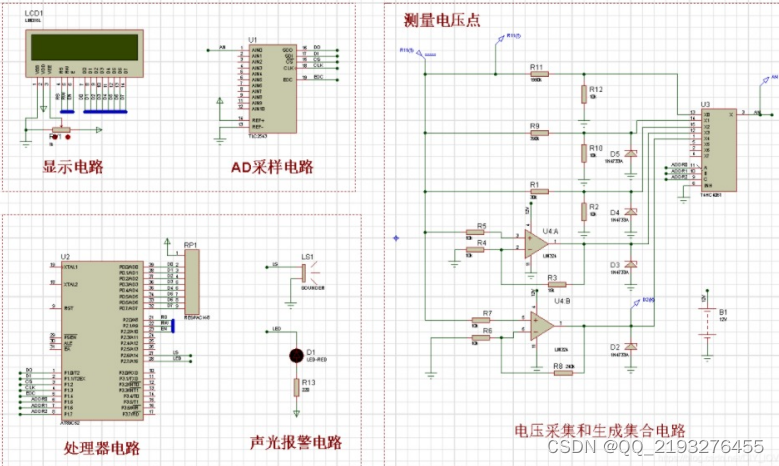

本设计利用protues8.7软件实现仿真设计，具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。
————————————————
