RS232/RS422/RS485通信模式和认识误区

       串口（Serial Interface）是串行接口的意思。串口通信按位发送和接收数据，数据一位一位地顺序传送。串口通信中，常见的协议包括RS-232、RS-422和RS-485,采用了不同的电平范围。在DB9接口中引脚定义如下。

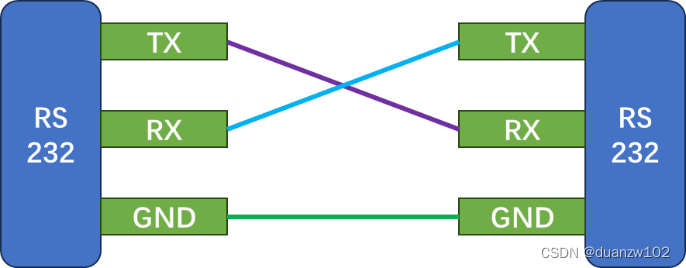

       RS232串口采用TX、RX、GND三根线进行通信，发送线和接收线是分开的，发送数据和接收数据能同时进行，因此是全双工的通信方式。RS232数据传输速率较低，标准传输速率范围是110bps~115200bps。RS232采用单端信号传输，存在共地噪声和不能抑制共模干扰等问题，抗干扰能力相对较差，适用于短距离传输，距离多在15m范围内。

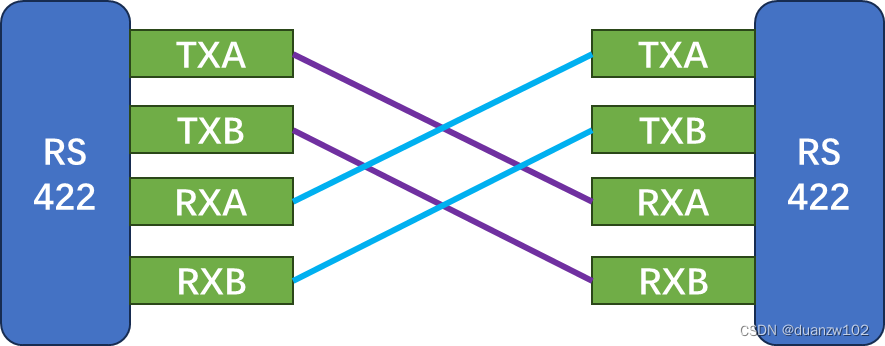

       RS422采用TXA、TXB、RXA、RXB四根线进行通信，TXA、TXB是一对差分信号，RXA、RXB是一对差分信号，发送线和接收线是分开的，发送数据和接收数据能同时进行，因此是全双工的通信方式。RS422使用差分信号传输技术，通过同时使用两个相互反向的信号来传递信息，使它能更好地抗噪声并具有更远的传输距离，在工业环境中尤为适用。RS422接口的最大传输速率为10Mbps，最大传输距离约1200米。

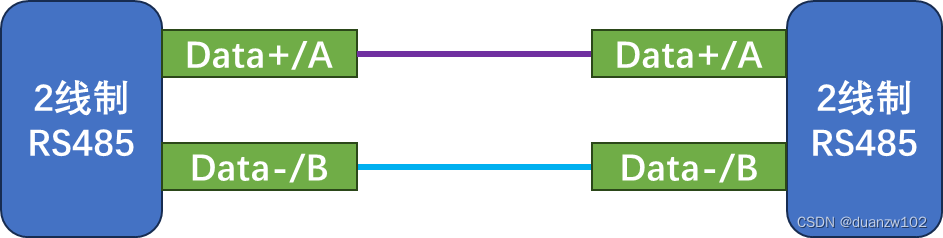

       2线制RS485采用A和B两根线进行通信，A和B是一对差分信号，一个时刻只能是一种状态，收发不能同时进行，因此是半双工通信。

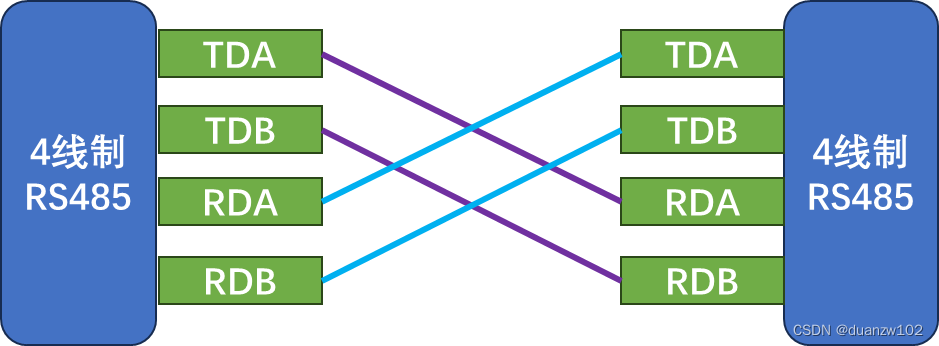

      4线制RS485采用TDA、TDB、RDA、RDB四根线进行通信，TDA、TDB是一对差分信号，RDA、RDB是一对差分信号，发送线和接收线是分开的，发送数据和接收数据能同时进行，因此是全双工的通信方式。

       RS485通信距离相对较远。RS-485采用平衡发送和差分接收，抗共模干扰能力增强，即抗噪声干扰性相对较好。RS-485数据传输速率高，可达10Mbps，可扩展至1200米以上的距离。

       认为RS485是半双工通信方式是错误的。RS485的半双工模式比较流行，市面上很多芯片也只具备半双工功能，导致了这一认识误区。

       RS485本来就具有全双工和半双工2种工作模式，用户可以根据需求自己选择。半双工通信芯片有75176，SN751276，SN75LBC184，MAX485，MAX1478，MAX3082，MAX1483，全双工通信的有：N75179，SN75180，MAX488-491，MAX1482 等。

       RS485向下完全兼容RS422。
