一、简介
群友定制工具。
这个工具用于下载历史影像,要求按给定要素来确定下载的历史影像的范围。
如图所示,给定的要素图层有2个图斑,则工具会按2个图斑下载2张影像图。
然后还涉及影像时间、比例尺等参数。
工具所用的影像资料来源于Esri官方提供的图源:
https://livingatlas.arcgis.com/wayback/#active=25982&mapCenter=-115.29850%2C36.06400%2C15
可自行查看。
二、工具参数介绍

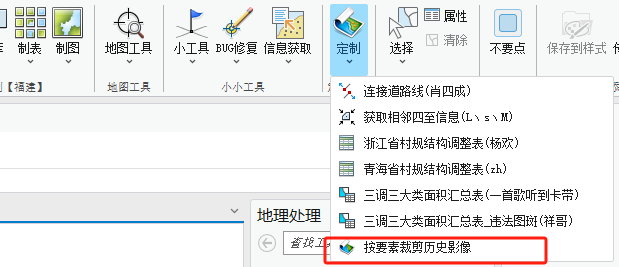

点击【定制】组里的【按要素裁剪历史影像】工具:

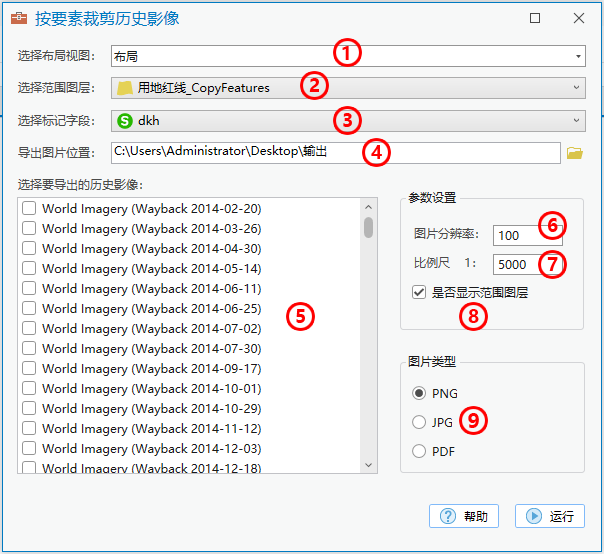

即可打开下面的工具框界面:
1、选择布局视图
这里要求用户自己准备一个布局。
不内置布局,是为了用户自己灵活添加文字标注,风玫瑰比例尺等要素。

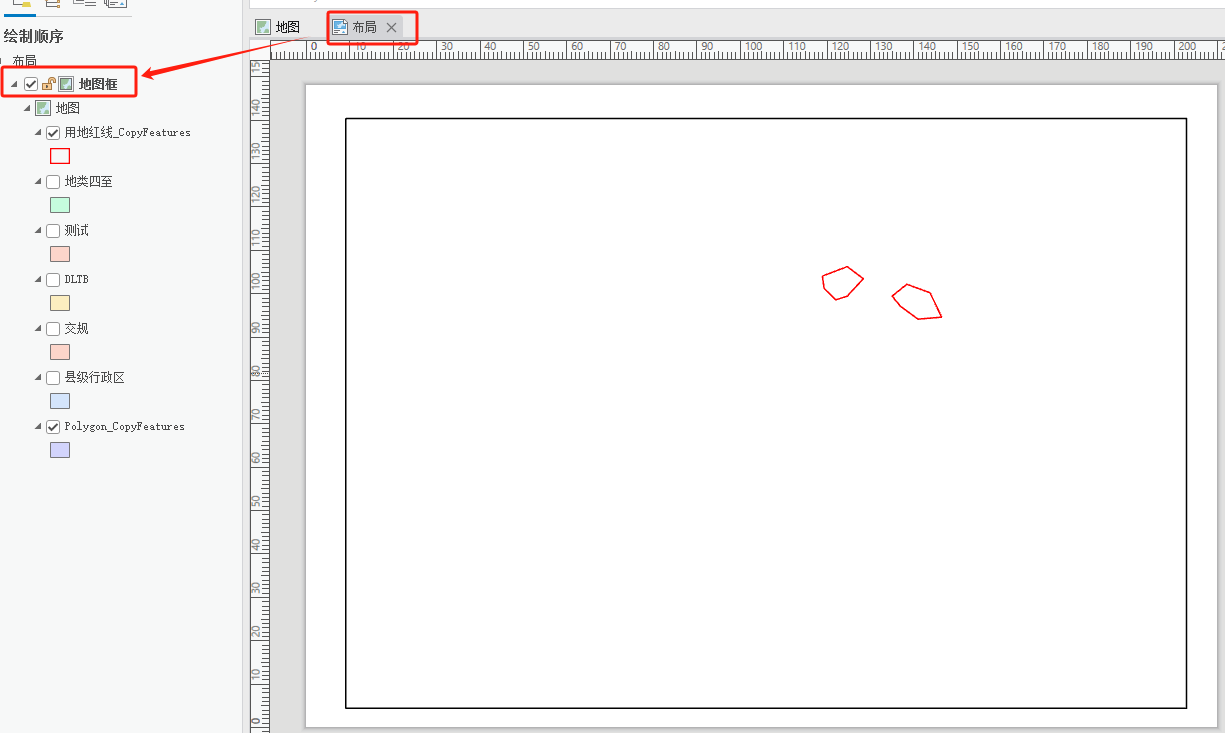

但是这里对布局也有一个要求,必须将当前地图添加到布局中,并命名为【地图框】。一般来说当你添加地图时,默认的名称就是【地图框】,不去修改它就行了。

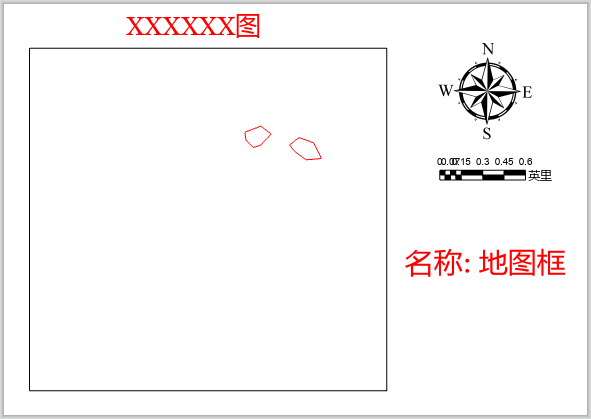

工具控制的是地图框内的元素,至于地图框外,可以随意添加或更改,比如这样:
2、选择范围图层
范围图层是为了确定截图的范围。

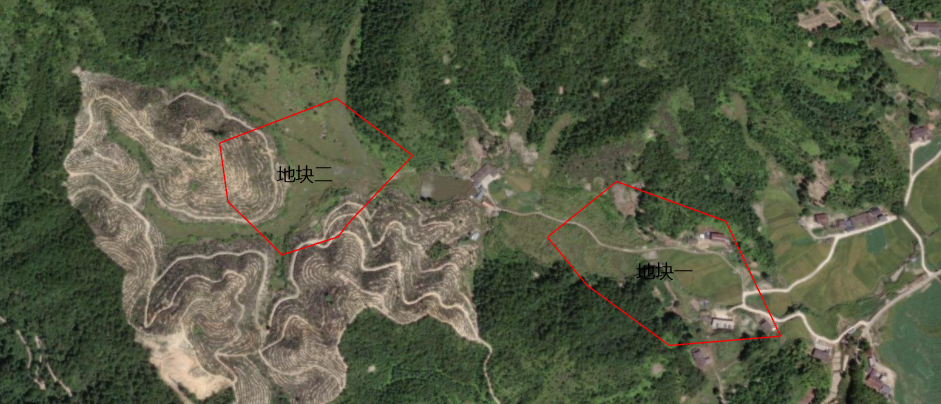

如下图,图层中有2个图斑,即是给定了2个范围,会导出2张图片。
3、选择标记字段
从范围图层中选择一个文本型字段,作为标记,会体现在导出的图片的名称上:
4、导出图片位置
选择一个输出路径即可,生成的图片会存放在这里。
5、选择要导出的历史影像
工具预置了World Imagery的所有历史影像图层,共计169个。
时间跨度为2014-02-20至2024-03-28,十年的时间。
勾选你要下载的历史影像,选中的历史影像才会被下载下来。
6、图片分辨率
设置导出图版的分辨率。如果要导的图片多,分辨率不要设太高,不然有你等待的。
7、比例尺
设置视图的比例尺。
8、是否显示范围图层

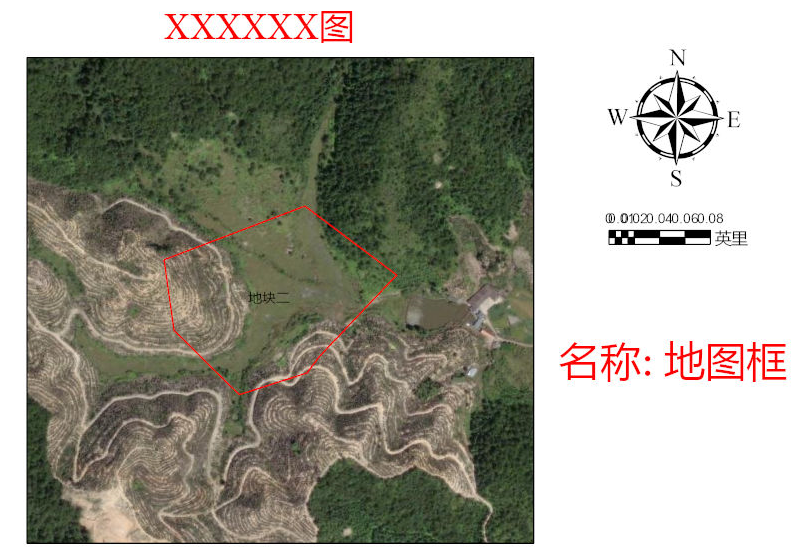

决定范围图层是否显示。区别如下:
9、图片类型
输出图片有3种图片格式,PNG\JPG\PDF,按需选择。
三、工具执行结果
这里就以示例的用地红线为例,历史影像选择【2023-05-03、2023-08-31、2024-03-28】三个时间,其它设置如下图:

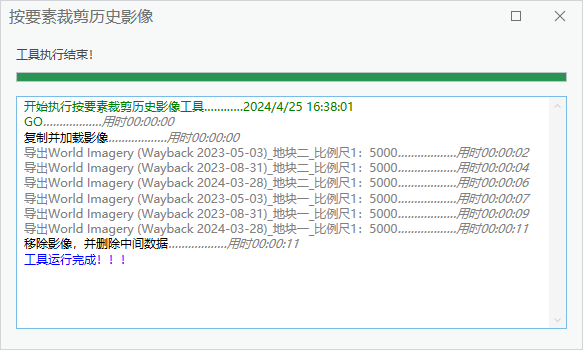

点击执行:

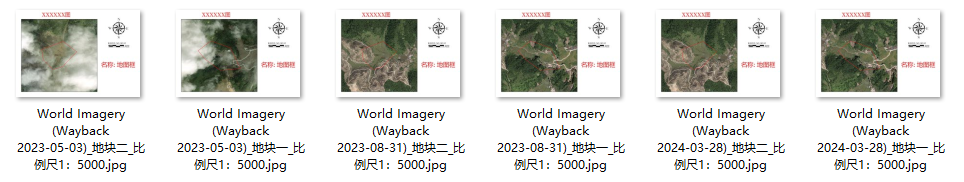

生成结果如下:
四、工具箱下载链接
CC工具箱完全免费无套路,可到下方的百度网盘链接直接下载工具:
CC工具箱百度网盘下载链接https://pan.baidu.com/s/1OJmO6IPtMfX_vob3bMtvEg?pwd=uh5r如果对工具使用仍有不理解的地方、无法解决的错误、改进的意见,可以加下面的交流群导游号入群进行反馈。同时欢迎关注本人公众号。
