组播
CE-6
[CE-6]multicast routing-enable
//开启pim-dm
[CE-6-GigabitEthernet0/0/1]pim
[CE-6-GigabitEthernet0/0/1]pim dm
[CE-6-GigabitEthernet0/0/2]pim
[CE-6-GigabitEthernet0/0/2]pim dm
[SW9]multicast routing-enable
[SW9-Vlanif69]pim
[SW9-Vlanif69]pim dm
[SW9-Vlanif103]igmp en
[SW9-Vlanif105]igmp en

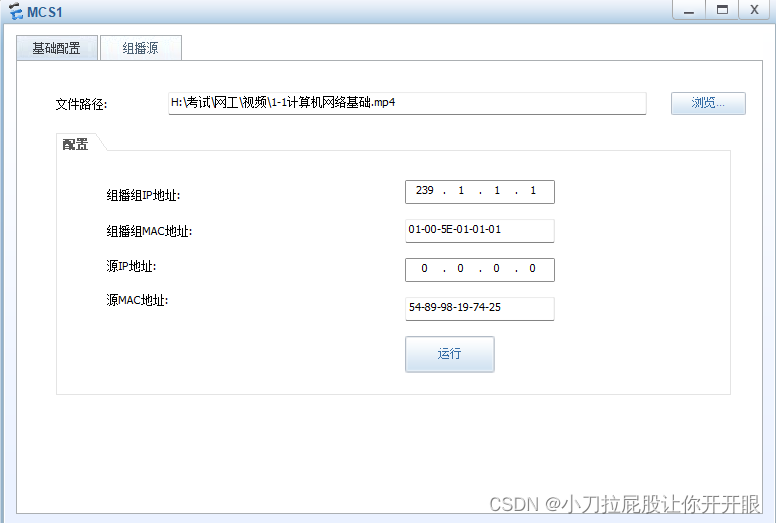

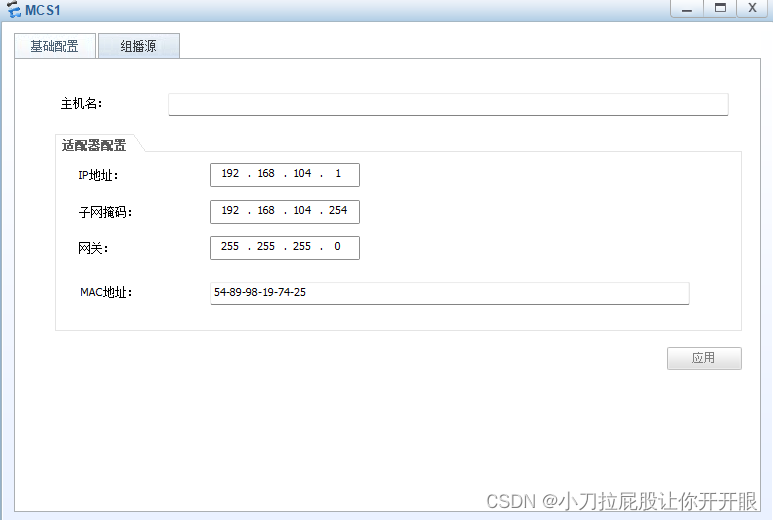

设置组播源并运行

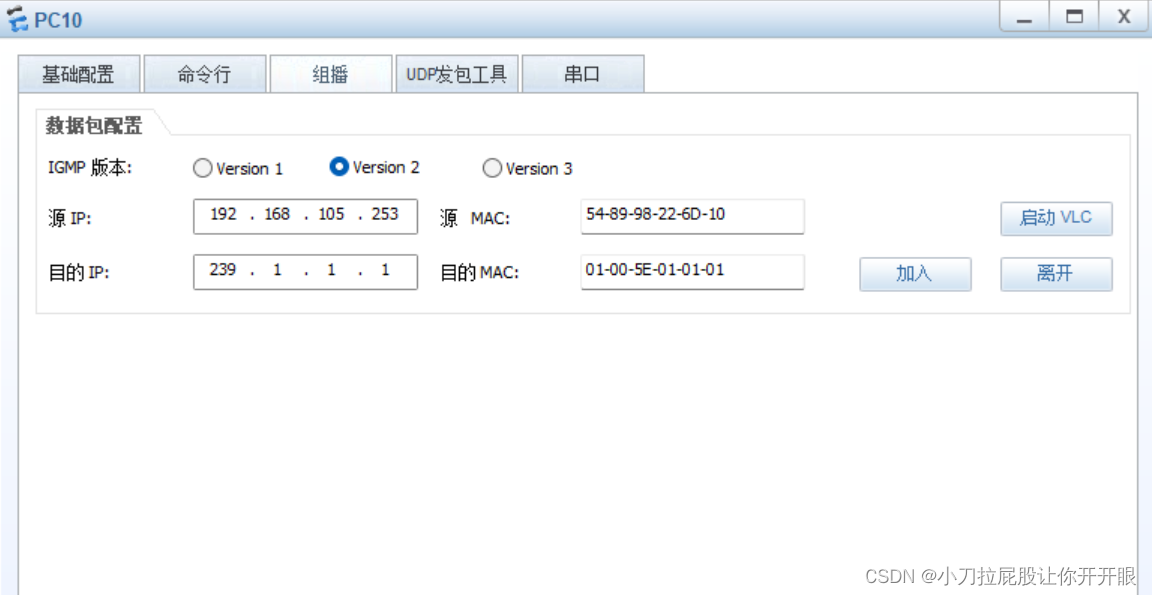

配置PC10

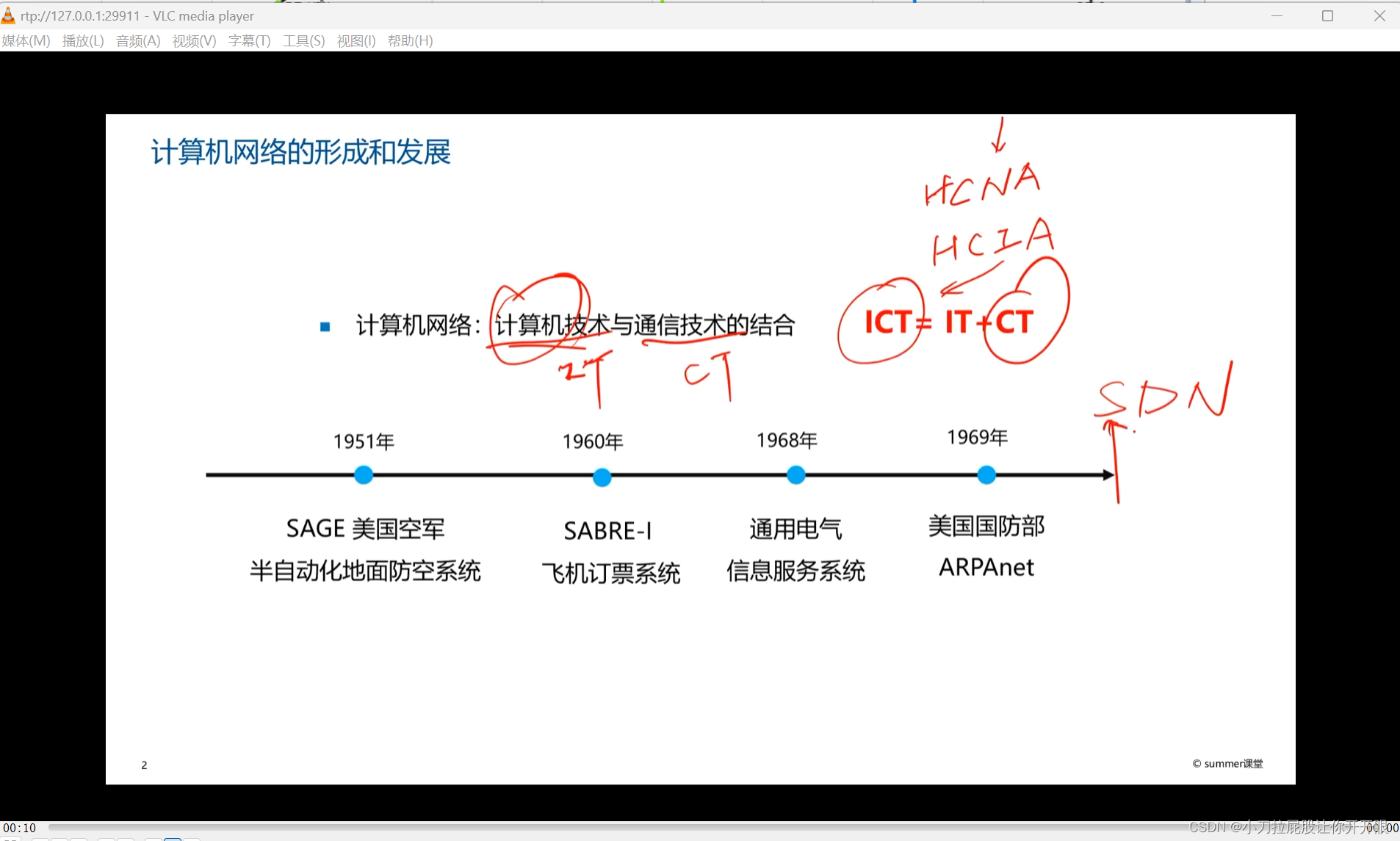

加入并启动vlc
MP-BGP
PE-1
#
bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 2.2.2.2 enable
#
ipv4-family vpnv4
policy vpn-target
peer 2.2.2.2 enable
#
PE-2
#
bgp 200
peer 1.1.1.1 as-number 200
peer 1.1.1.1 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 1.1.1.1 enable
#
ipv4-family vpnv4
policy vpn-target
peer 1.1.1.1 enable
#
#
#
ipv4-family vpn-instance vpna
peer 10.1.15.5 as-number 100
#
CE-6
#
bgp 300
peer 10.1.26.2 as-number 200
#
ipv4-family unicast
undo synchronization
peer 10.1.26.2 enable
#
FW
#
bgp 100
peer 10.1.15.1 as-number 200
#
ipv4-family unicast
undo synchronization
peer 10.1.15.1 enable
#
[FW1-bgp]import-route ospf 1
CE-6
isis引入bgp路由
[CE-6-isis-1]import-route bgp

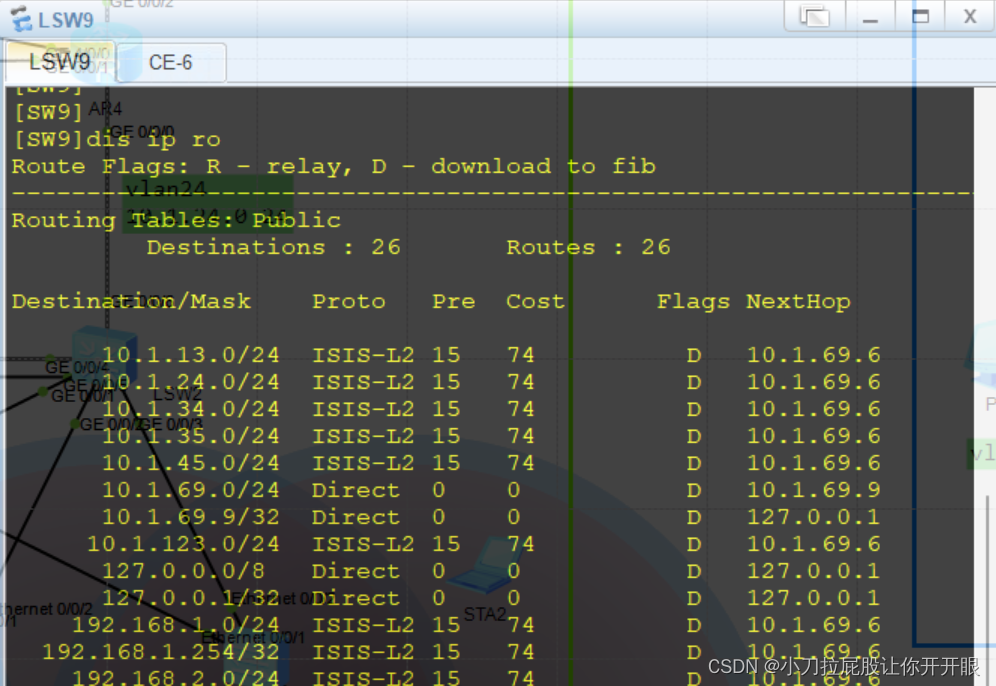

SW9有总部的路由
FW1
ospf引入bgp路由
[FW1-ospf-1]import-route bgp

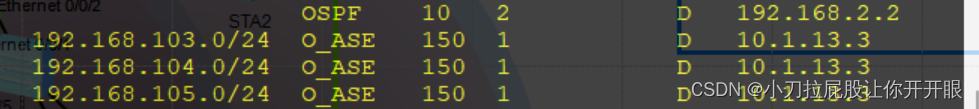

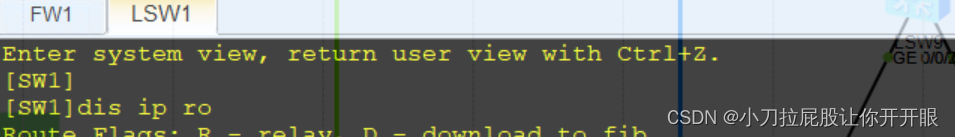

SW1也有分部的路由了
总部ping通分部
FW1
放行分部到总部的流量
[FW1-policy-security]rule name fen-to-zong
#
rule name fen-to-zong
source-zone untrust
destination-zone trust
source-address 192.168.103.0 mask 255.255.255.0
source-address 192.168.104.0 mask 255.255.255.0
(not configure the action)
action permit
#

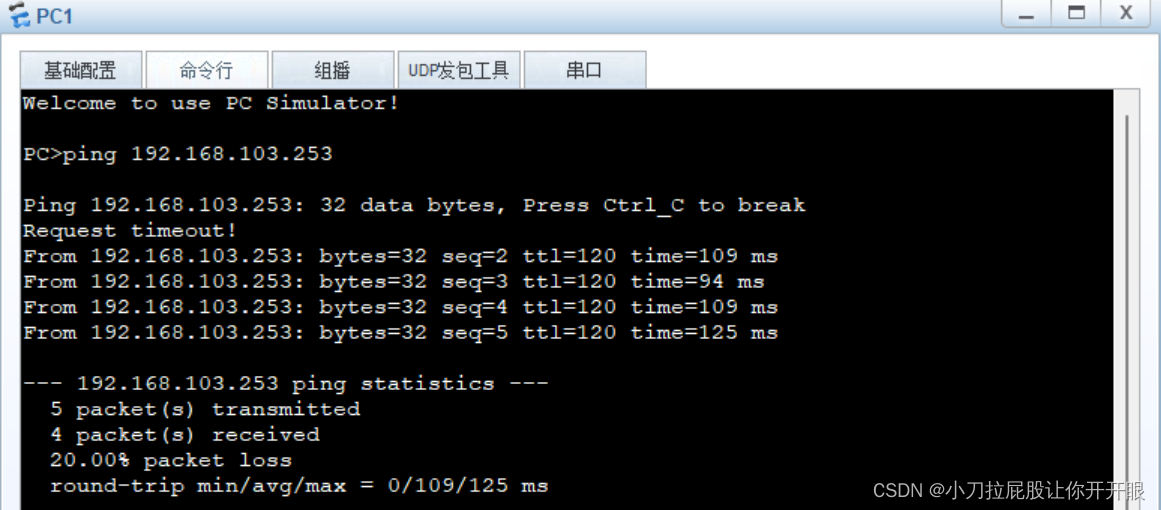

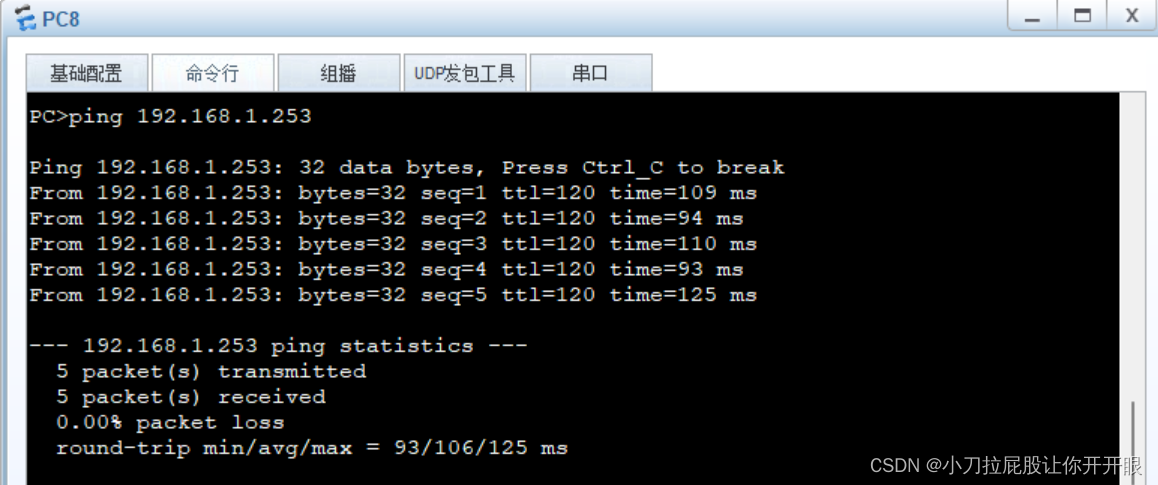

分部ping通总部
配置分部访问外网
CE-6
//访问外网默认路由
[CE-6]ip route-static 0.0.0.0 0 10.1.62.2
#
acl number 2000
rule 5 permit
#
[CE-6-GigabitEthernet0/0/0.62]nat outbound 2000
//下发默认路由
[CE-6-isis-1]default-route-advertise
端口隔离与arp代理
使vlan10不能互相通信
SW3
配置二层隔离
[SW3-Ethernet0/0/3]port-isolate en
[SW3-Ethernet0/0/4]port-isolate en
但配置arp代理 仍可互相通信
SW1、SW2
[SW2-Vlanif10]arp-proxy inner-sub-vlan-proxy enable
配置二层三层隔离
SW3
[SW3]port-isolate mode all
配置PC8与PC9互通
SW9
[SW9-Vlanif103]arp-proxy inter-sub-vlan-proxy enable
