主要特性:
>> 精度等级：0.2 级
>> 全量程内极高的线性度（非线性度<0.1%）
>> 辅助电源/信号输入/信号输出： 2500VDC 三隔离
>> 辅助电源：5VDC，12VDC，24VDC 等单电源供电
>> 输入频率信号：0-1KHz / 0-5KHz / 0-10KHz
>> 输出标准 0-2.5V/0-5V/0-10V 电压信号
或 0-10mA/0-20mA/4-20mA 电流信号
>> 小体积,标准DIN35 导轨式安装
>> 工业级温度围:45~+80 ℃ 应用：
>> 频率传感器信号采集、隔离转换
>> 变频器（FA） 频率信号数据采集和控制
>> 发电机、电动机等旋转设备转速监测
>> 变压器工作频率检测
>> 仪器仪表与传感器信号收发
>> 非电量信号变送
>> 速度信号测量
选型表：
DIN11 IPO – F□ - P□ – U(A)□
输入信号 |
供电电源 |
输出信号 |
|||||
频率信号 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
0-1KHz |
F1 |
24VDC |
P1 |
0-20mA |
A3 |
0-5V |
U1 |
0-5KHz |
F2 |
12VDC |
P2 |
4-20mA |
A4 |
0-10V |
U2 |
0-10KHz |
F3 |
5VDC |
P3 |
用户自定义 |
Az |
1-5V |
U9 |
用户自定义 |
Fz |
15VDC |
P4 |
用户自定义 |
Uz |
||
选型举例：
例子 |
输入 |
电源 |
输出 |
型号 |
1 |
0-1KHz |
24V |
0-5V |
DIN11 FPO-F1-P1-U1 |
2 |
0-5KHz |
12V |
4-20mA |
DIN11 FPO-F2-P2-A4 |
3 |
0-10KHz |
24V |
0-10V |
DIN11 FPO-F3-P1-U2 |
4 |
0-10KHz |
24V |
4-20mA |
DIN11 FPO-P1-A4 |
5 |
用户自定义 |
24V |
用户自定义 |
DIN11- FPO Fz-P1-Uz |
通用参数
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
隔离电压 |
1min |
1500 |
2500 |
VDC |
||
信号输入 |
幅值（VP-P） |
5 |
V |
|||
频率测量范围 |
0 |
10 |
kHz |
|||
频率输入低电平 |
0 |
0 |
1.5 |
V |
||
频率输入高电平 |
3 |
5 |
24 |
V |
||
信号输出 |
电压负载能力 |
5V |
2K |
10K |
Ω |
|
电流负载能力 |
20mA |
0 |
250 |
350 |
Ω |
|
响应时间 |
10 |
ms |
||||
辅助电源 |
电压 |
用户自定义 |
5 |
12 |
24 |
VDC |
电流 |
VD=12V |
83 |
mA |
|||
辅助电源功耗 |
1 |
W |
||||
工作环境温度 |
-45 |
80 |
℃ |
|||
贮存温度 |
-45 |
80 |
℃ |
|||
注： 频率输入采用 5V 的TTL 电平效果最佳。

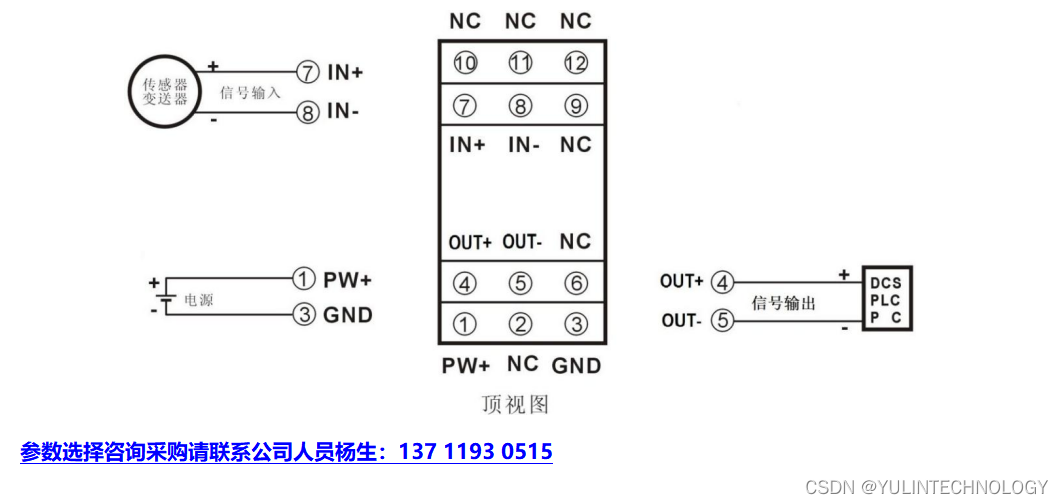

引脚定义：
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
1 |
PW+ |
电源正端 |
7 |
IN+ |
频率信号输入正端 |
2 |
NC |
空脚 |
8 |
IN- |
频率信号输入负端 |
3 |
GND |
电源负端 |
9 |
NC |
空脚 |
4 |
OUT+ |
模拟信号输出正端 |
10 |
NC |
空脚 |
5 |
OUT- |
模拟信号输出负端 |
11 |
NC |
空脚 |
6 |
NC |
空脚 |
12 |
NC |
空脚 |

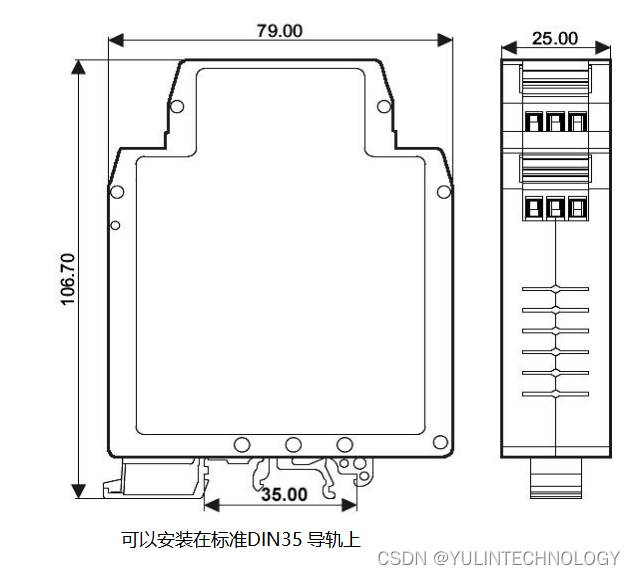

外形尺寸：(单位：mm)
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保 2 年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
9、产品规格更新时恕不另行通知。
保修：
本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
版权：
版权 © 2012 深圳市俞霖科技开发有限公司。
如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。
商标：
本说明书提及的其他商标和版权归各自的所有人所有。
版本号：V1.3
日期：2012 年 9 月
