54 蛇形等长规则添加与设置&&55 PCB布线状态查验及相关DRC模型设置与消除&&56 标注相关操作介绍&&57 丝印调整及相关字符处理
第一部分 54 蛇形等长规则添加与设置
布线完成后，再进行等长操作。
等长简单，复杂的是创建match group，共有三种方法。
三种方法
一、点对点 直接添加等长的match group
点对点的方法，中间不连接任何串阻，上下拉，电容，测试点。
就是一个pin到另一个pin，中间可以经过过孔。
步骤较为简单。
操作步骤：

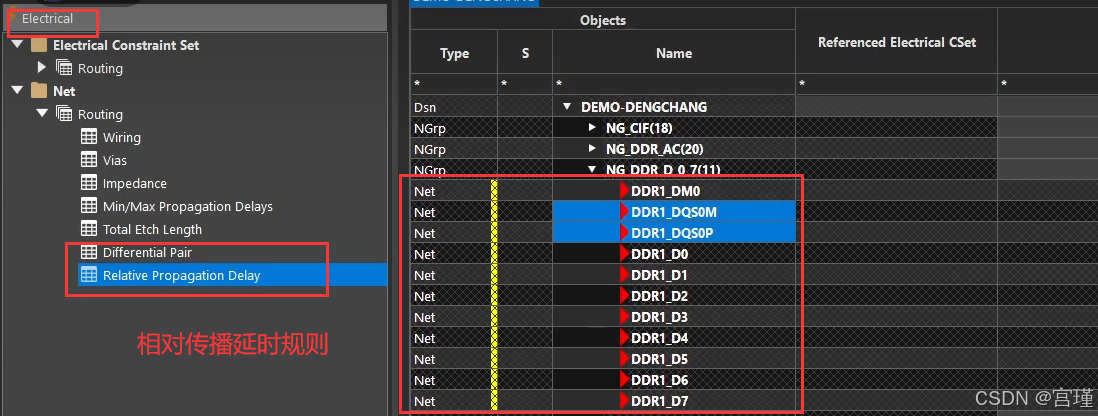

1 打开规则管理器，找到相对延时规则
小技巧：
线较多时，直接进入规则管理器不容易找到目标网络。
先在PCB上拉相应的线，在进入规则管理器，相应网络会亮起。
注：

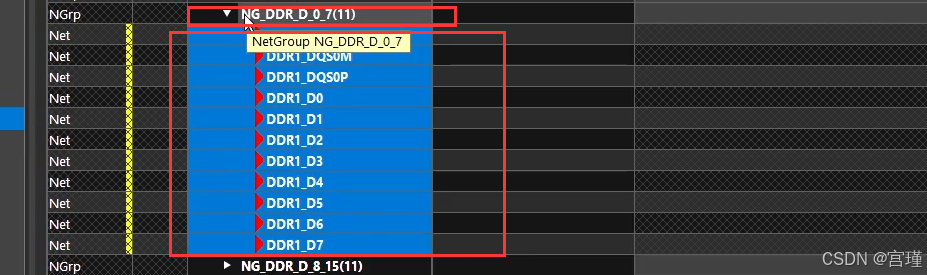

需要添加等长的网络，一般会在原理图中添加net group
如图

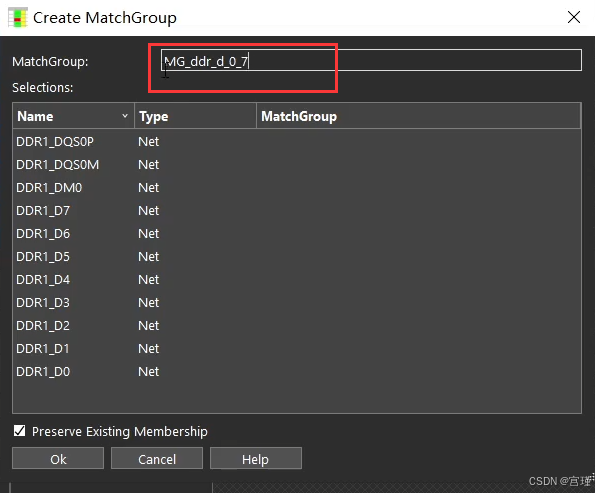

2 创建match group
注意：这里是在net group上添加match group
如果match group是灰色的，说明当前还有命令没有结束。
其他时候也是一样。
创建完成
3 查看创建后在规则管理器中的效果

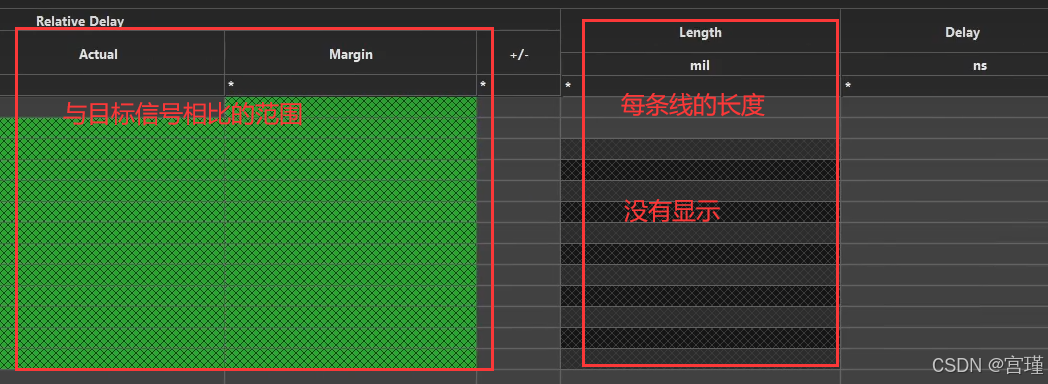

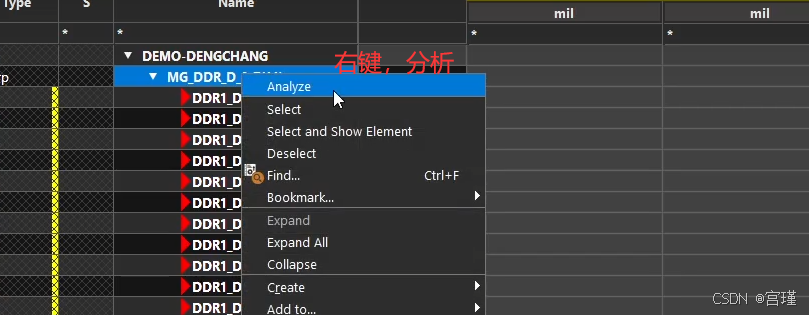

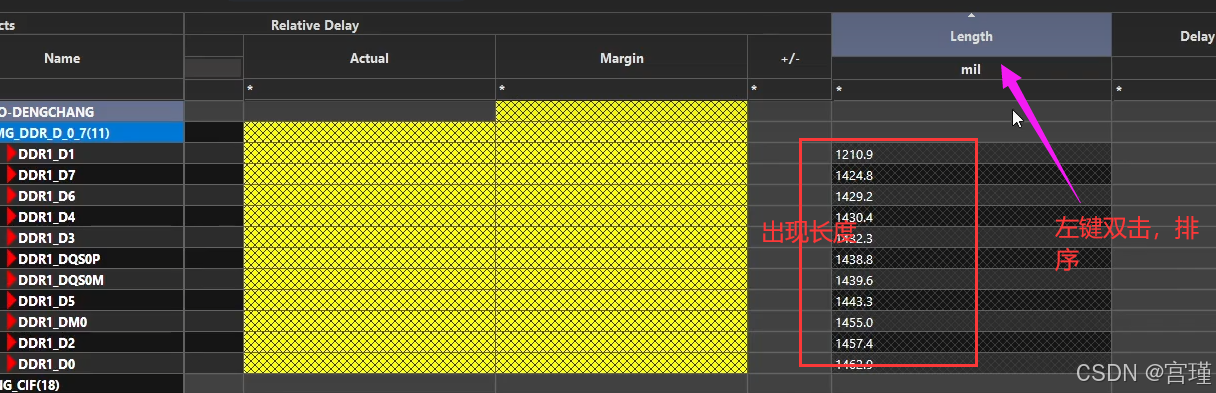

长度没有显示，点击建立的组，右键，分析。
上面的actual和margin是黄色的原因；
1 该网络没有联通，仍是飞线状态
2 规则没有打开
上面的线已经联通，所以打开规则。

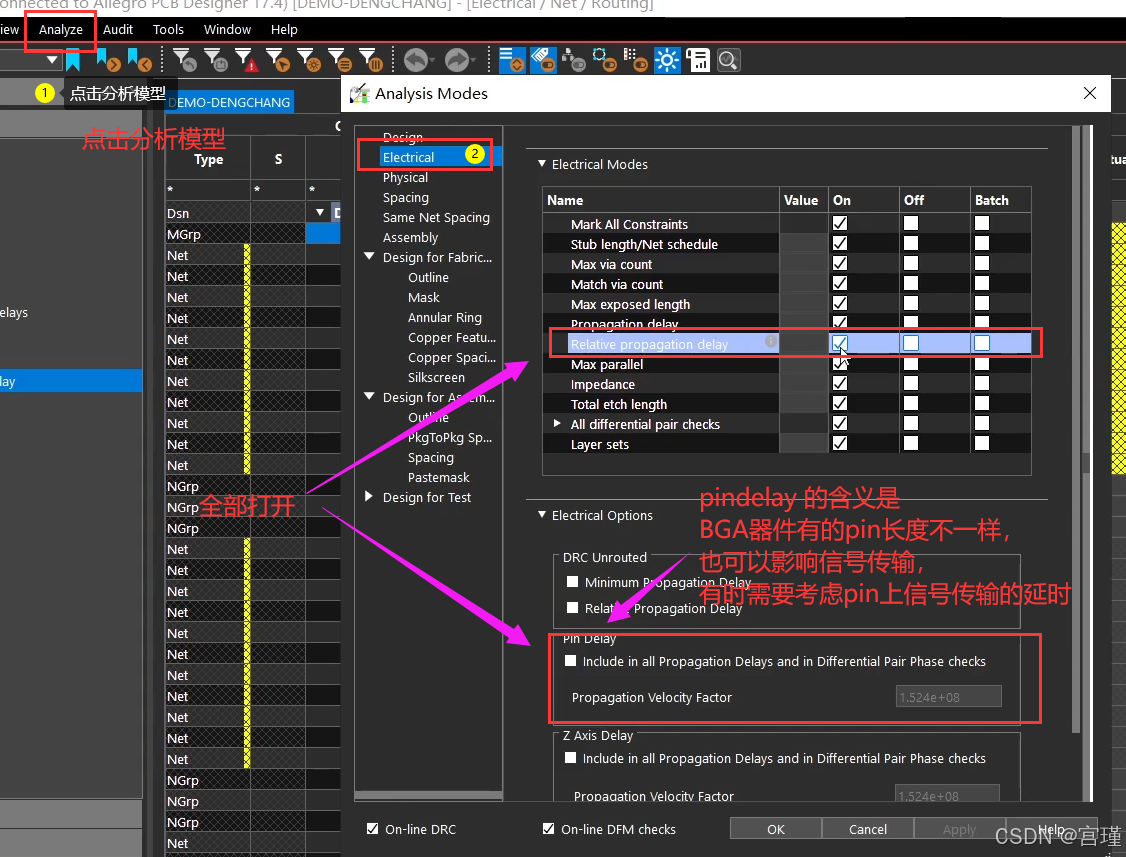

先点击分析模型，再打开相应规则。
打开规则后，在进行分析，如果还是黄色，点击“等长命令delay tune”调节一下，然后就会发生变化。
这里讲的不太清除。
4 设置(更换)目标线
等长时，设置一根最长的线为目标线，然后等长其他的线，使长度与目标线相同。
一般是最长的线。

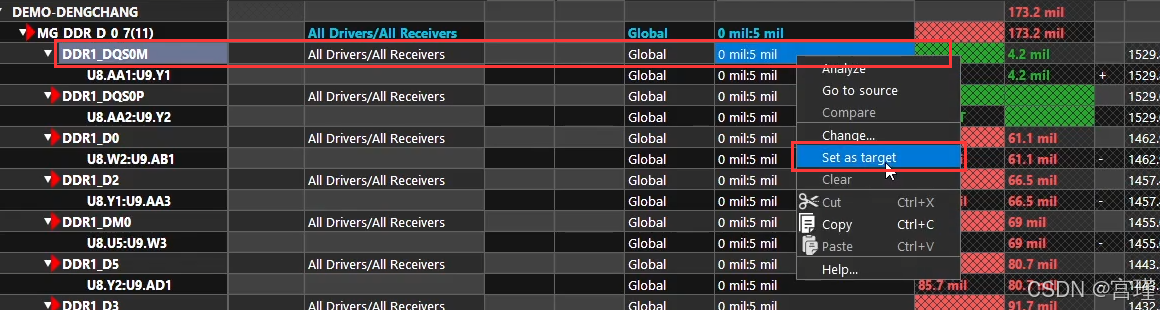

第一次创建组时，点击分析模型，找到最长的线，设为目标线。

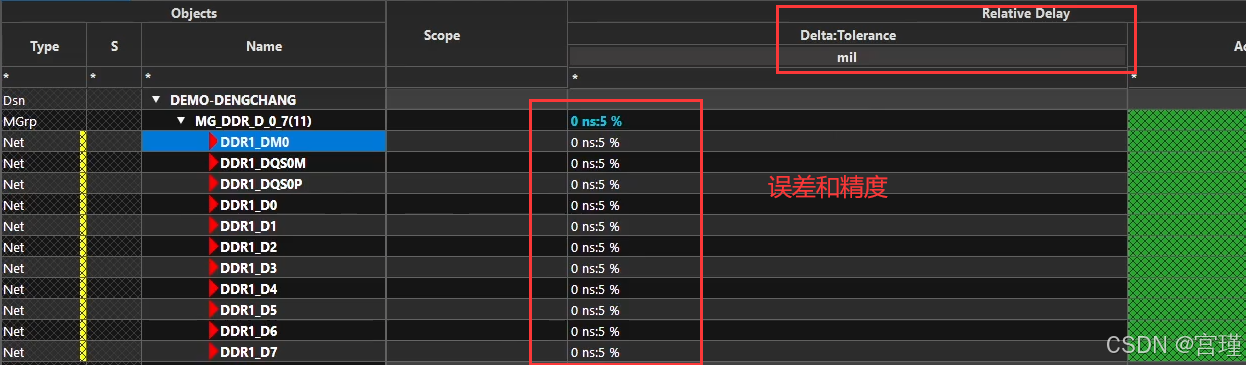

误差为5mil，误差大小可以设置。
可以更换目标线

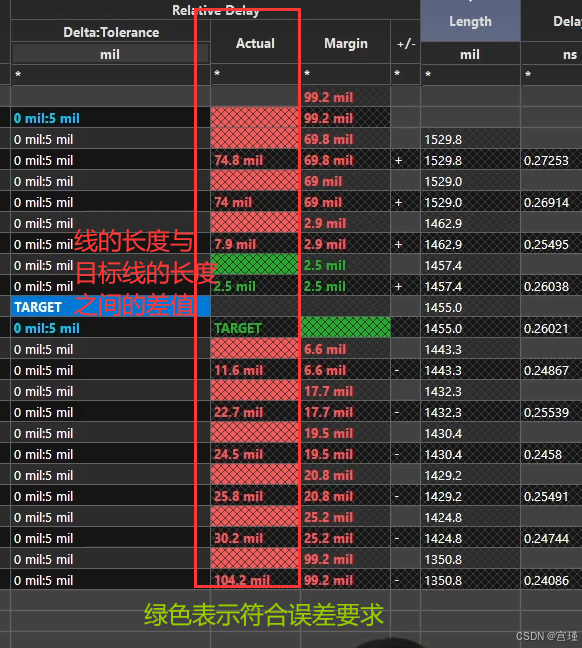

margin就是边缘的意思，当前线的长度在目标线长度的误差范围内。
5 点击delay tune进行差分调节

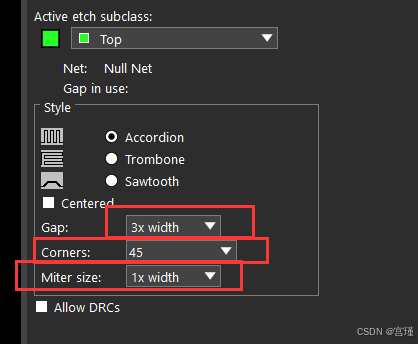

点击命令后，进行参数设置。

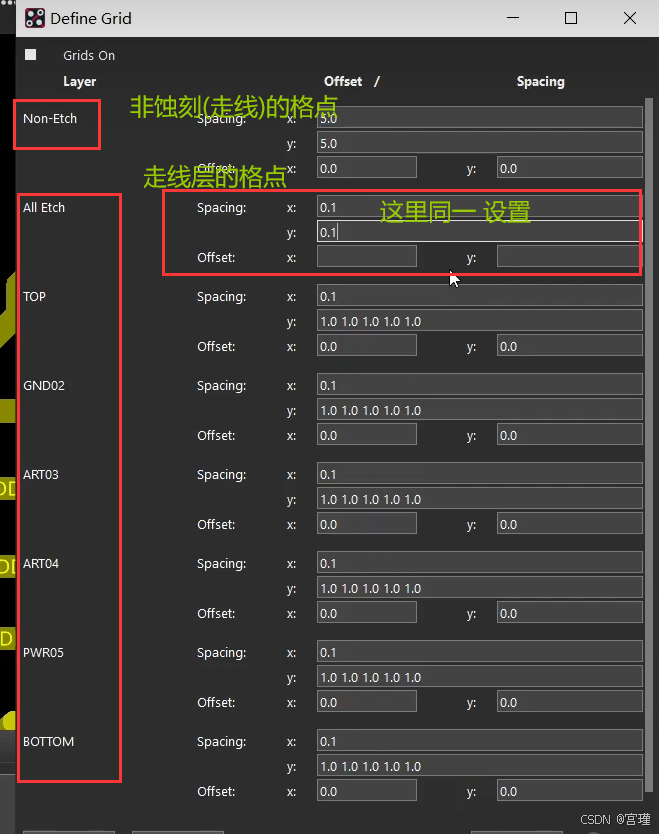

格点选择为1mm，调小一些。
格点是1mm，当多调一个格点长了，少挑一个格点有短了，将格点再调小一下。
调小格点
6 直接点击右键，删除match group
二、 点对点 通过模型添加match group
比较麻烦
适用于：
1 点对点的等长。
2 有串阻的等长。
点对点的等长，使用第一种方法直接添加就行。
以点对点的等长为例

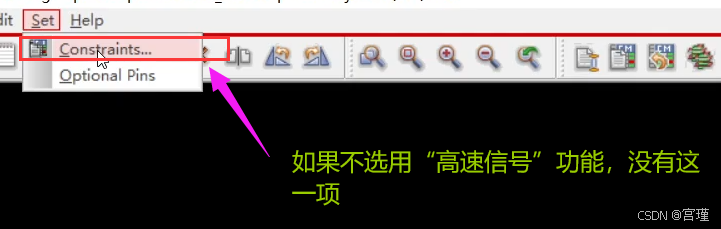

1 选用高速信号功能

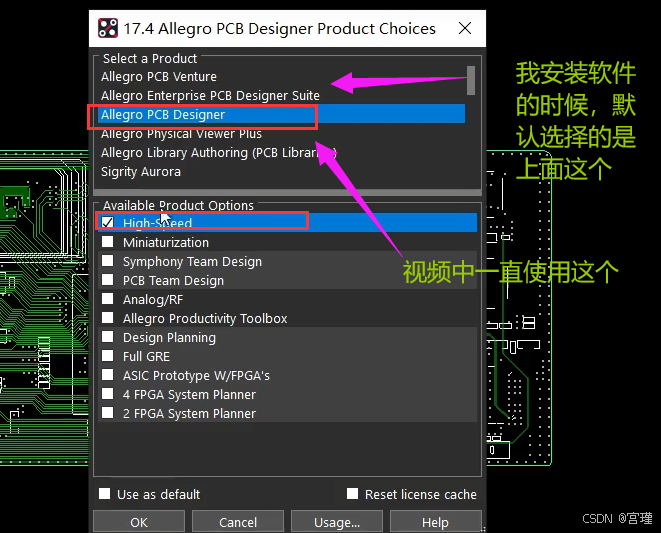

需要在file->change editor中
选择一个功能，高速信号
勾上后有点卡
2 需等长的网络需要在net group内
3 进行模型分析

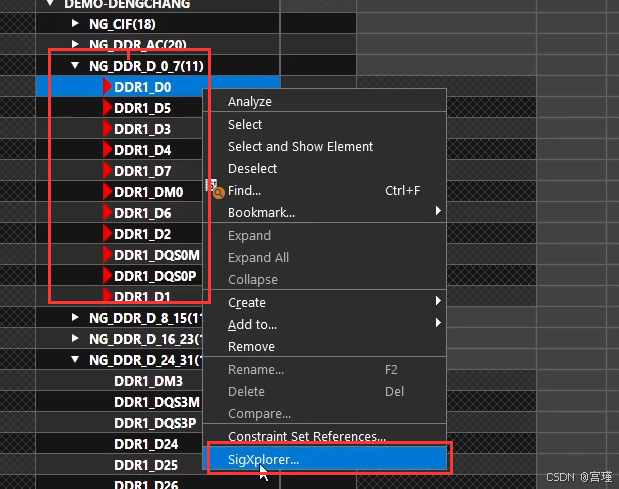

注意，这里是在DDR1_D0这根线上进行模型分析
进入模型分析

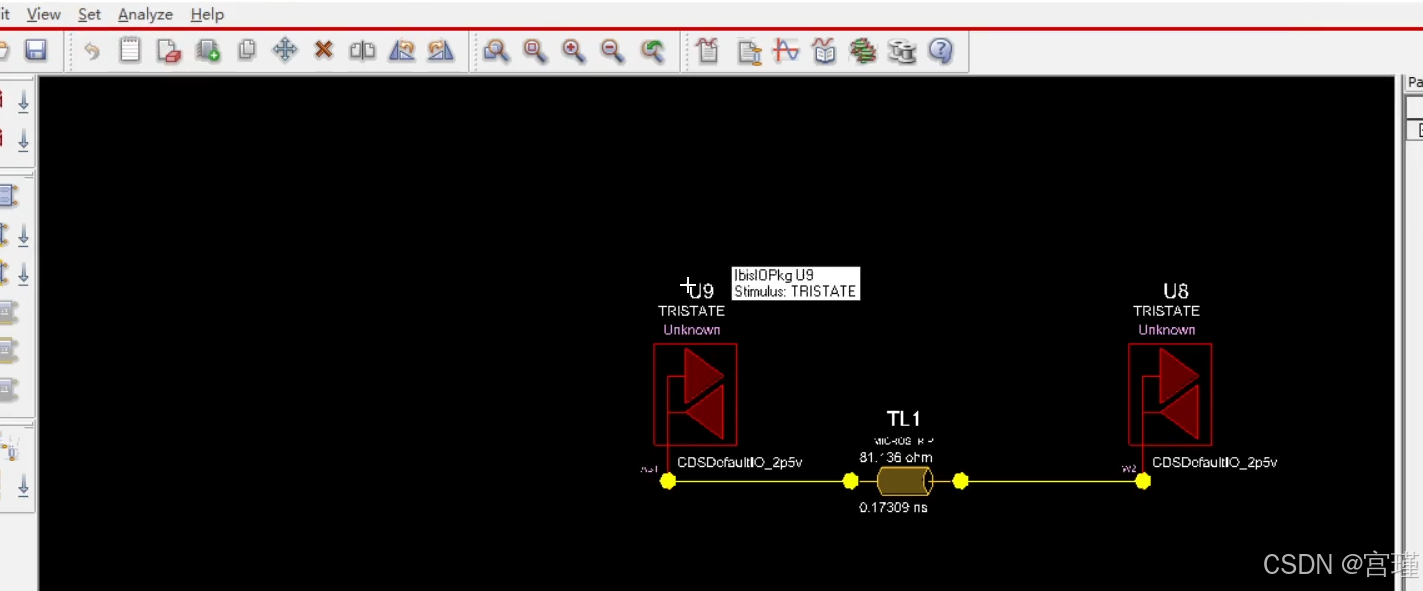

下图中的电阻，应该是导线的等效电阻。

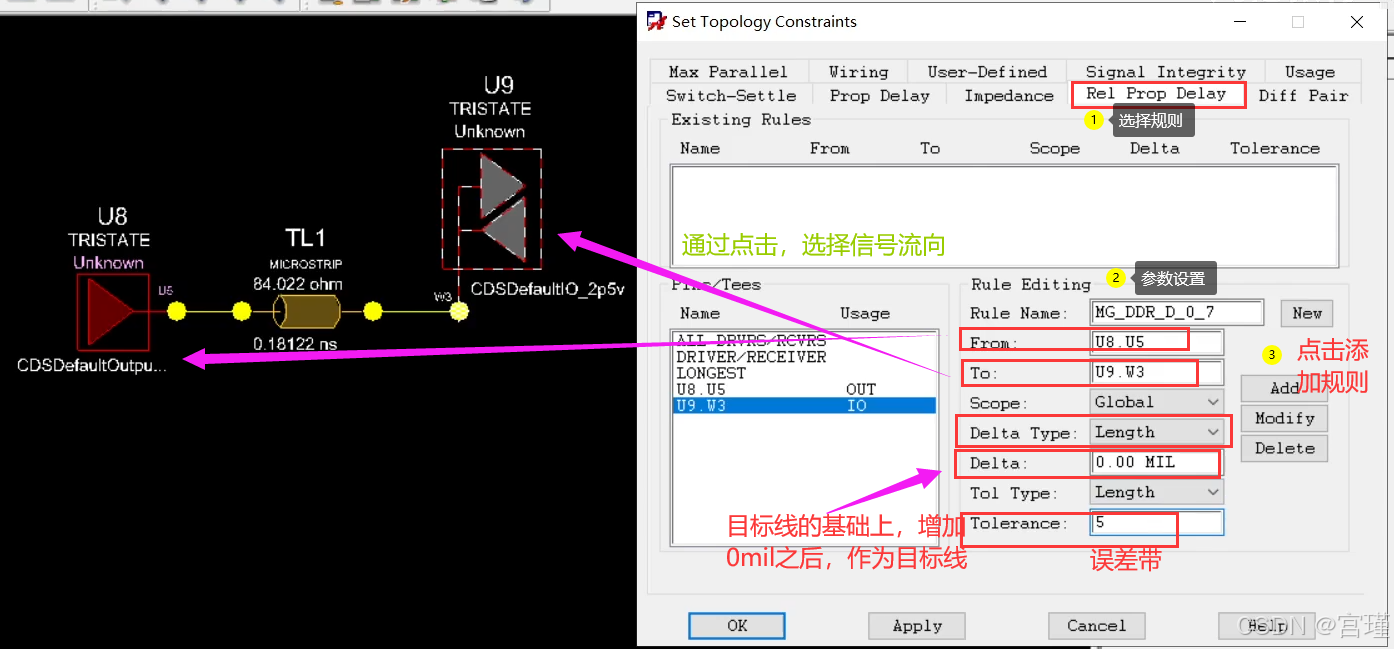

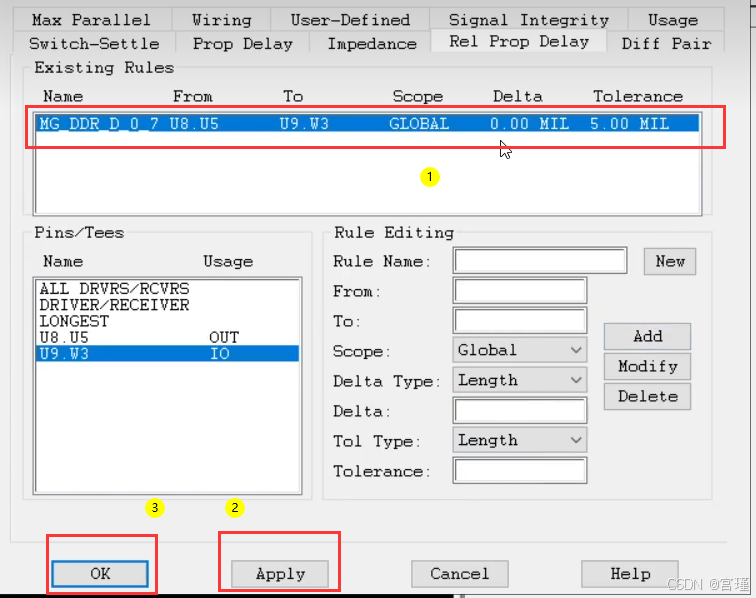

4 模型分析中，设置规则，应用规则
选择相对延时
添加完成，点击应用，点击OK

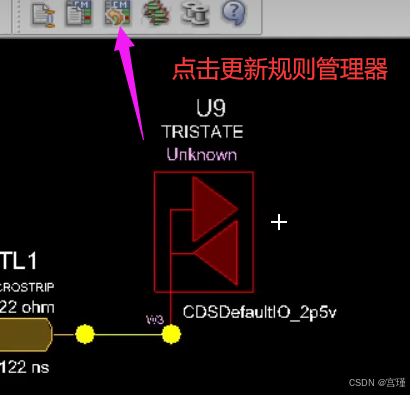

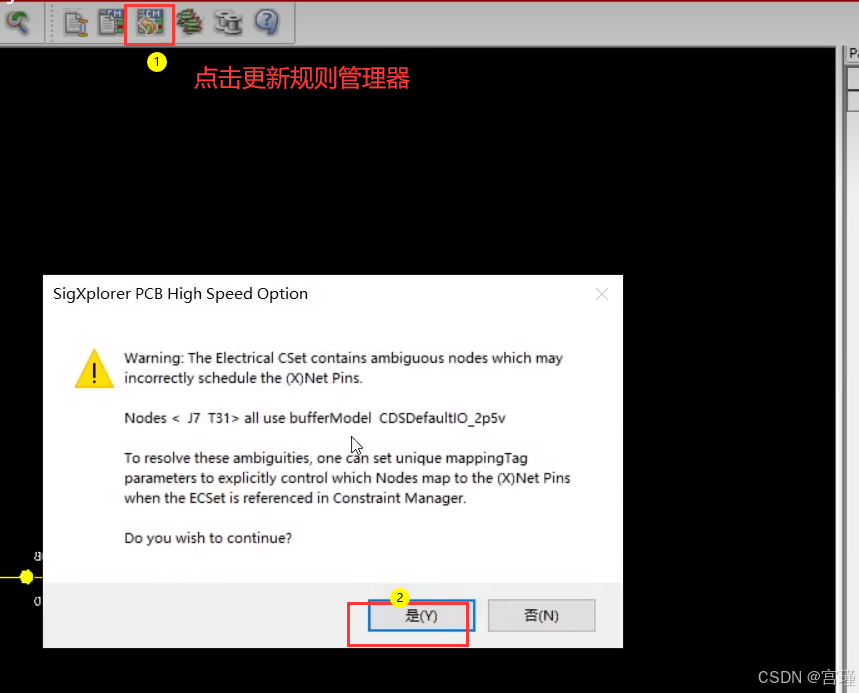

点击更新规则管理器，然后点击界面的叉，关闭这个界面。

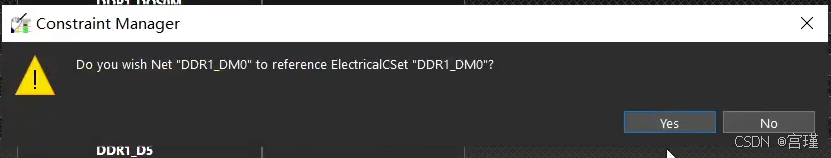

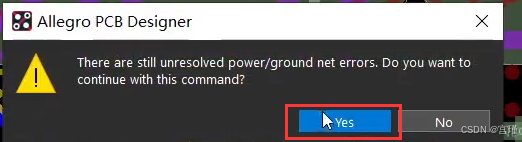

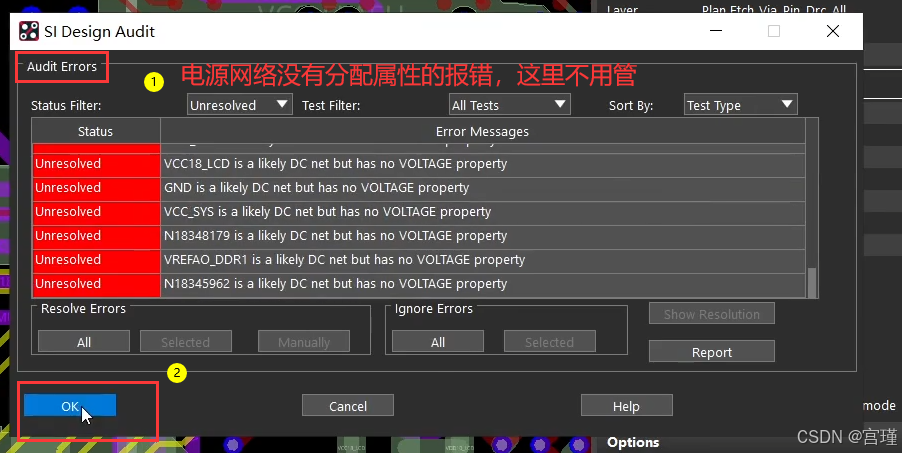

出现这个选项，点击是

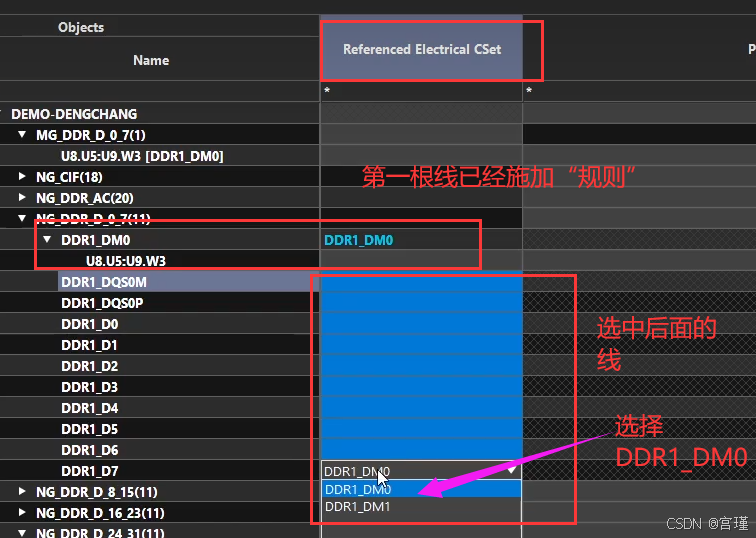

5 给每根线都施加模型分析的规则。
添加模型分析的规则后，相应的线就进入match group了。
后面有讲。

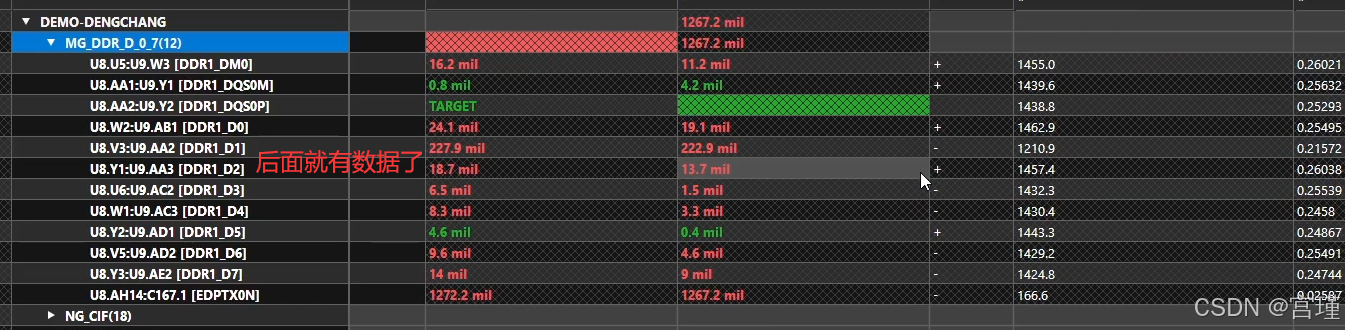

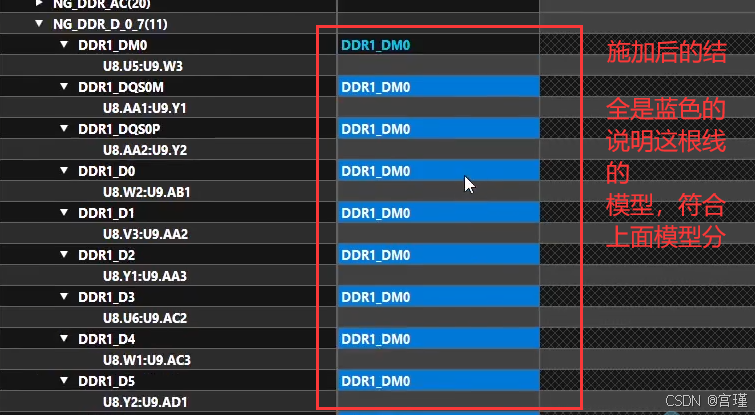

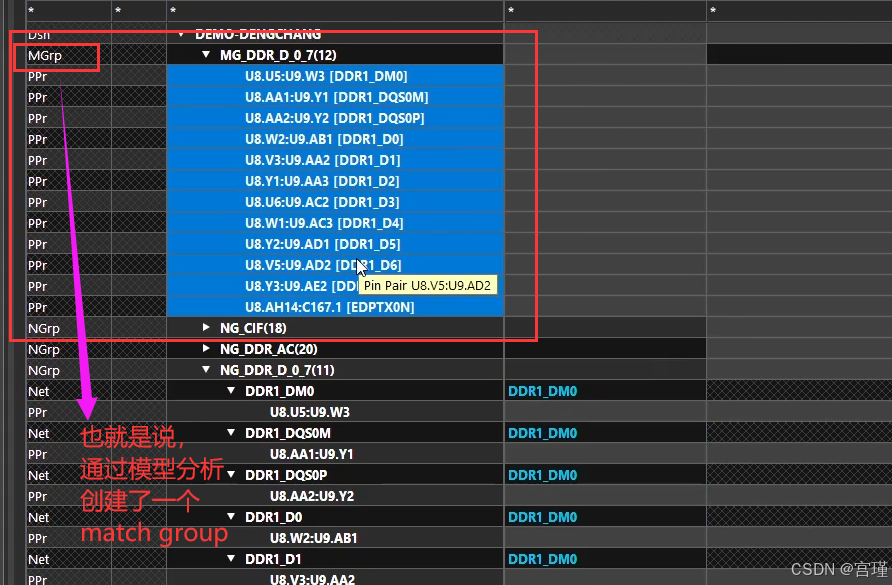

施加模型分析后

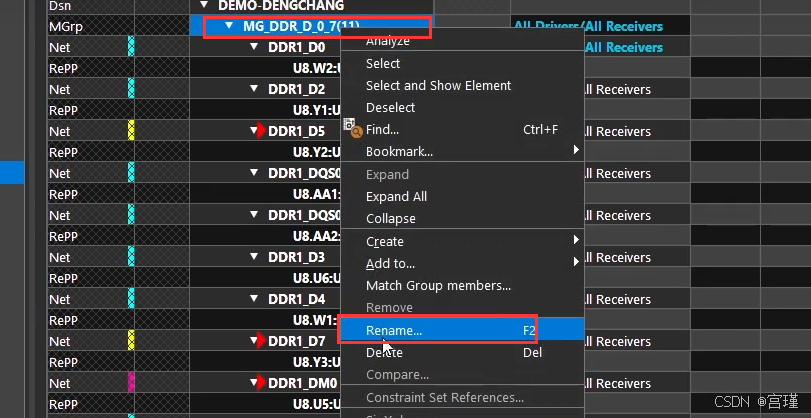

最终目的是通过模型分析，创建一个Match Group
7 然后根据网络长度数据，进行等长就行了。

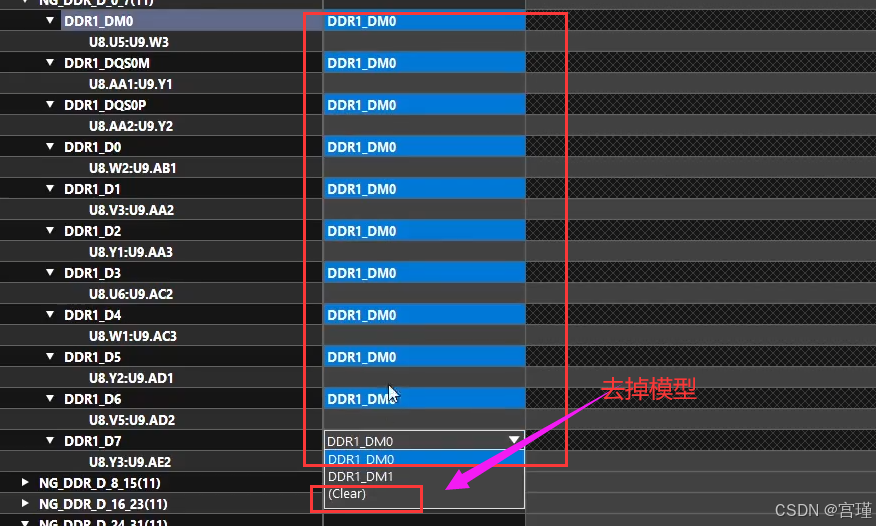

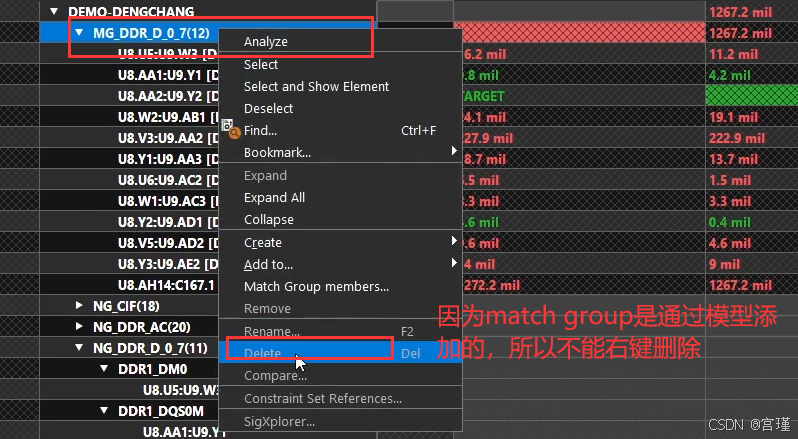

8 删除match group

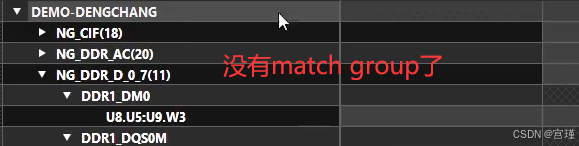

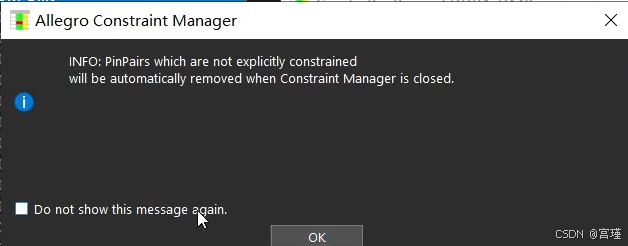

去掉后，就删除match group了
三、带串阻 通过模型添加match group
电阻串联在信号线中，将信号线分为前后两个不同的网络。
上下拉电阻，测试点，不会将信号线变为两个网络。
等长匹配时，需要将两个网络视为一个网络，整体上等长。
所以先要将两个网络，设置为一个网络。
该方法就是X-NET。

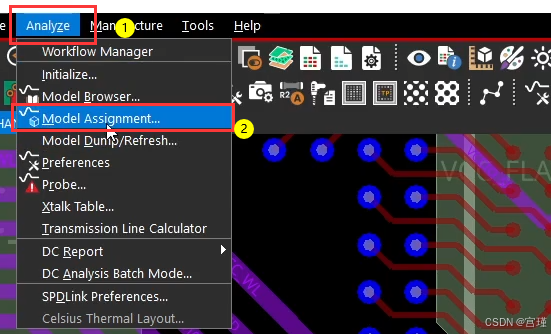

1 点击创建x-net命令
点击模型指定命令，model assignment就是创建x-net 的命令。

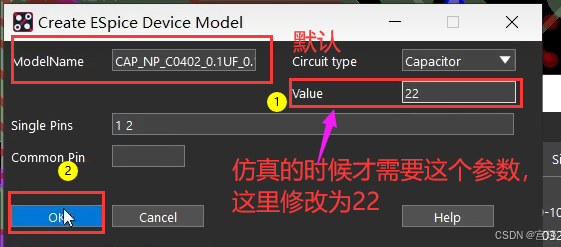

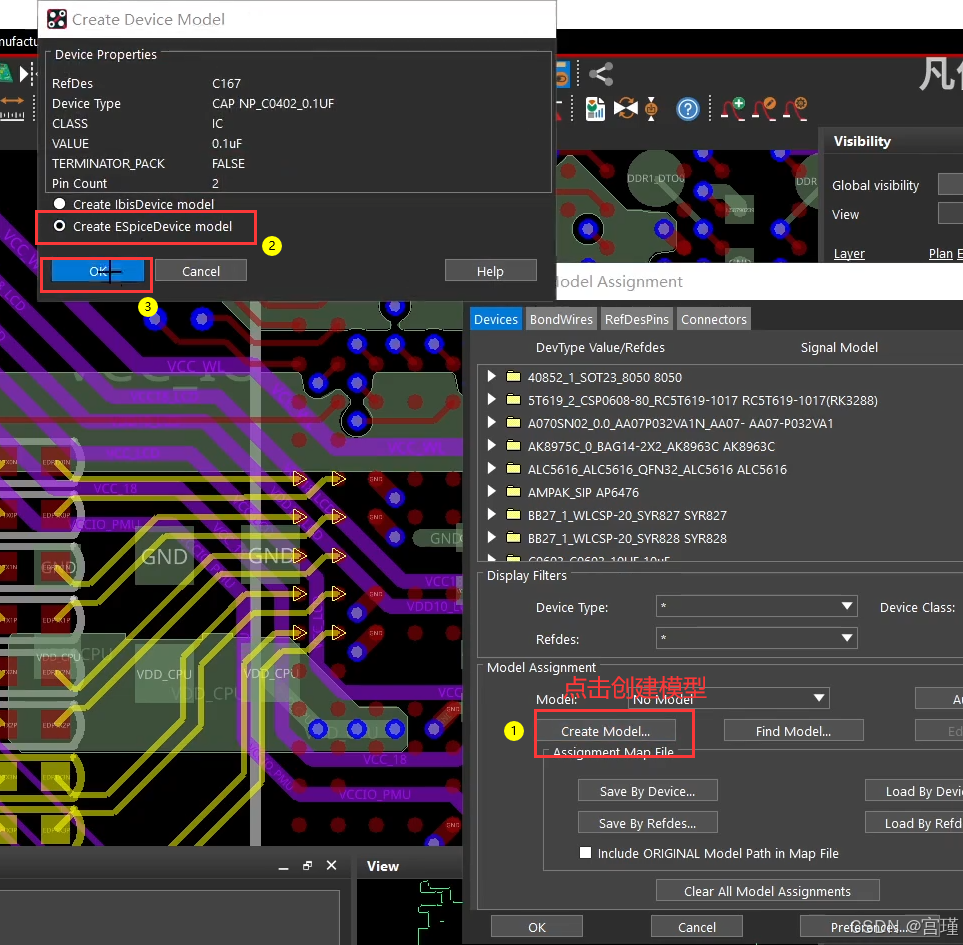

2 为串阻或串容创建模型
在上图点击创建模型前，点击一下第一个串阻，或者串容。
需要为每个串阻，或者串容，都创建模型。

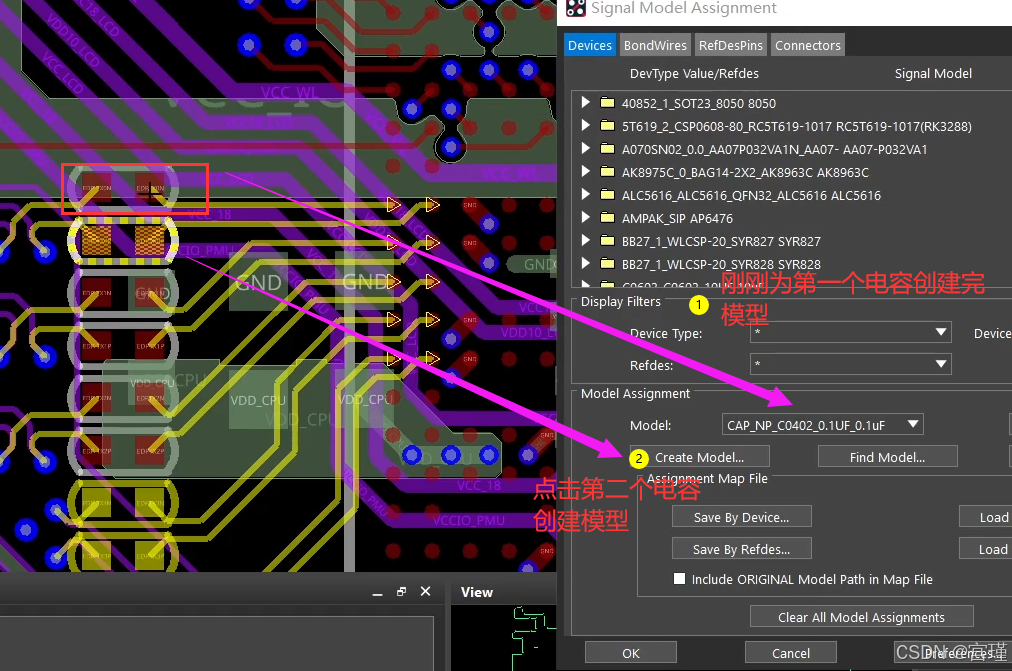

为后面几个串阻或者串容创建模型。共8个。

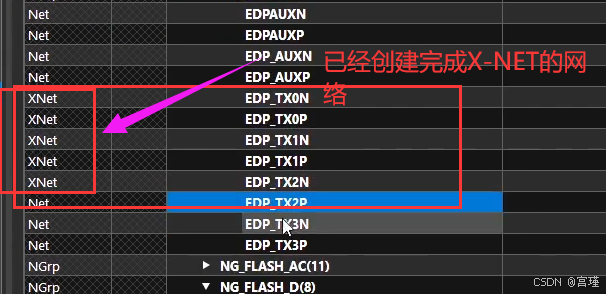

3 回到规则管理器，查看刚才的网络。已完成X-NET的创建。
注：后面的步骤就是创建点对点的match group的步骤了

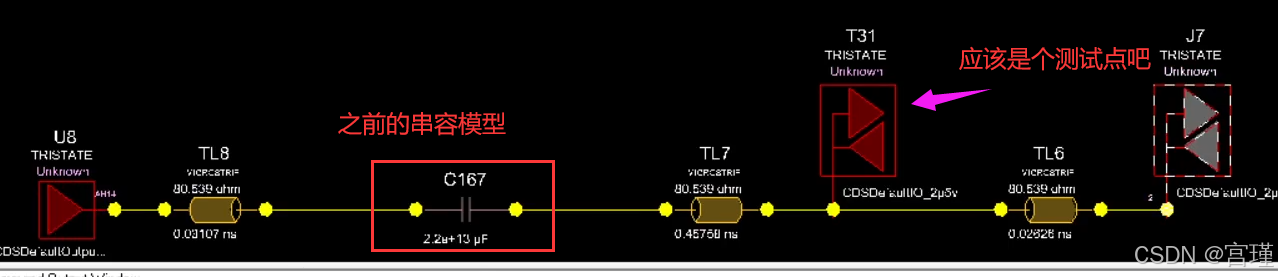

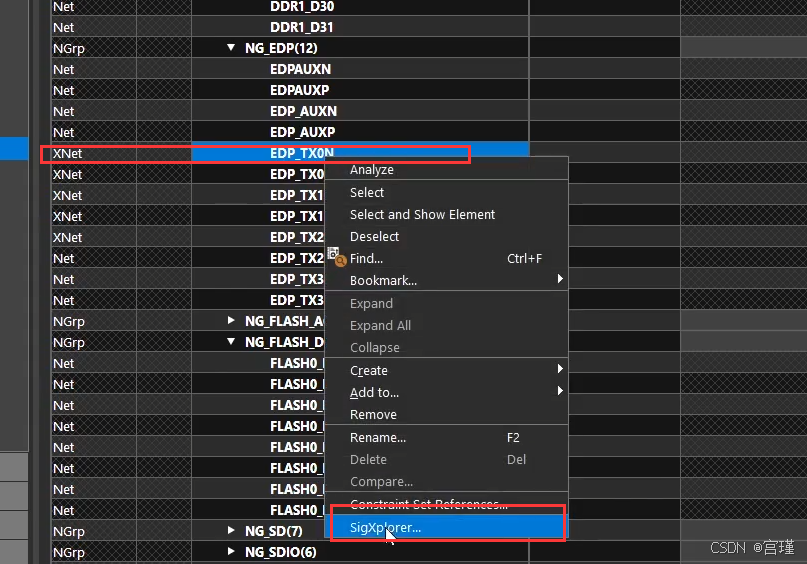

4 X-NET的一根信号线上，右键进行模型分析
信号在U8和J7之间传输。

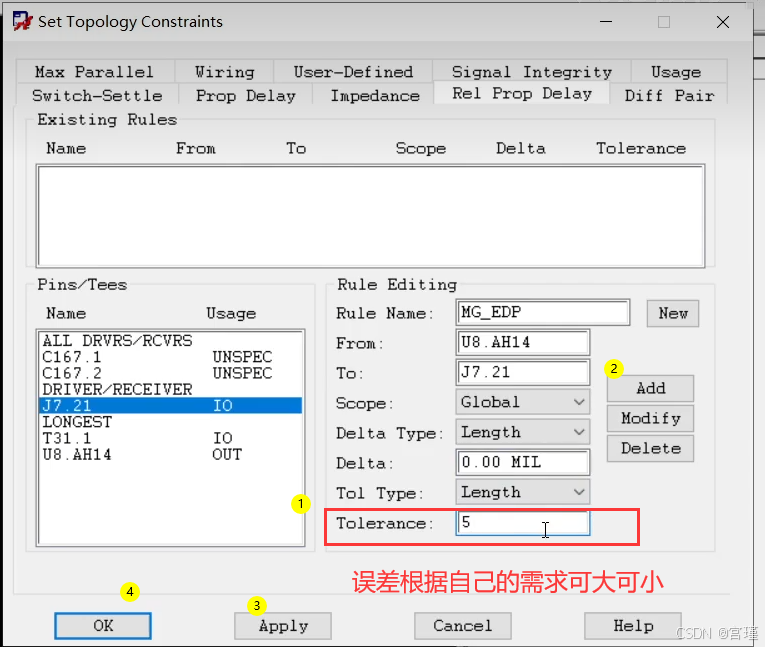

5 模型分析中，设置规则，应用规则
6 给每根线都施加模型分析的规则，这样就建立完成match group了
7 然后根据网络长度数据，进行等长就行了。
8 删除match group
跟前面一样。
三、pin-pair(最开始的创建match group的方法)
所有等长都可以加。
翻译过来就是焊盘对。

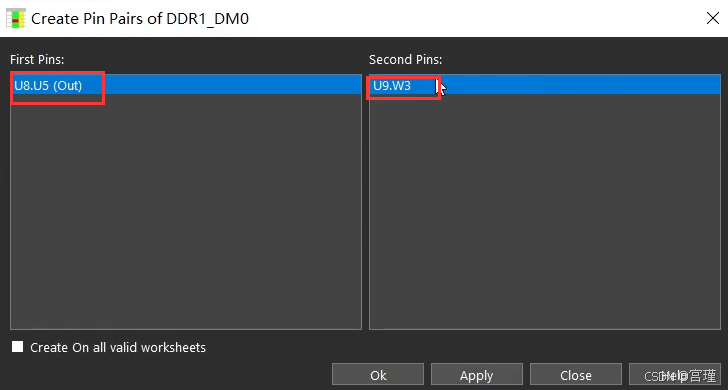

1 为一个网络创建pin-pair
一个网络，连接了两个pin。
这两个pin，就组成一个pin pair

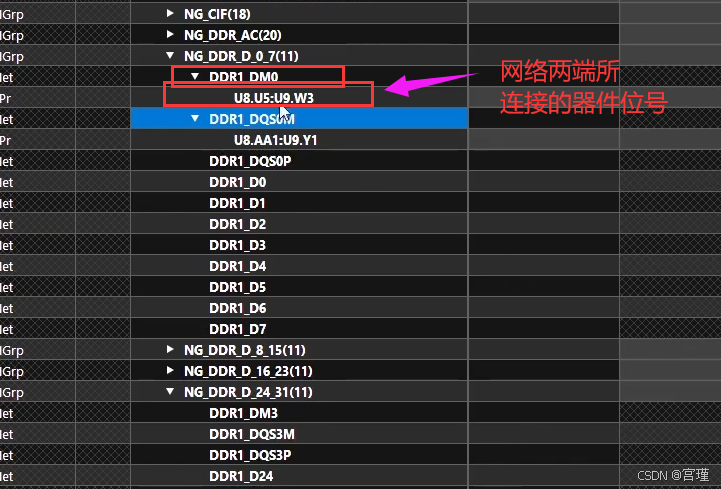

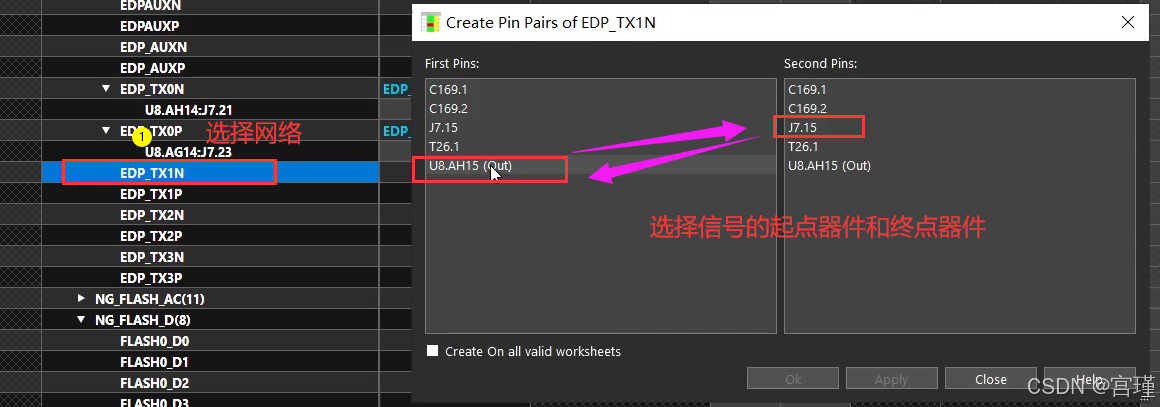

所以下图中，点击一个网络，右键，创建pin pair后，网络下面会出现两个器件的位号。

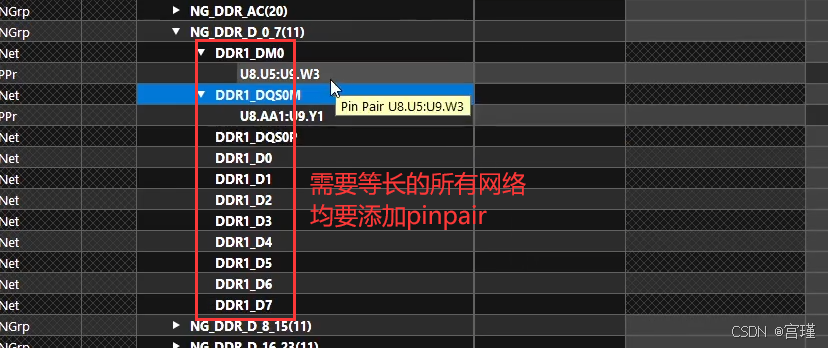

2 为需要等长的所有网络添加pinpair

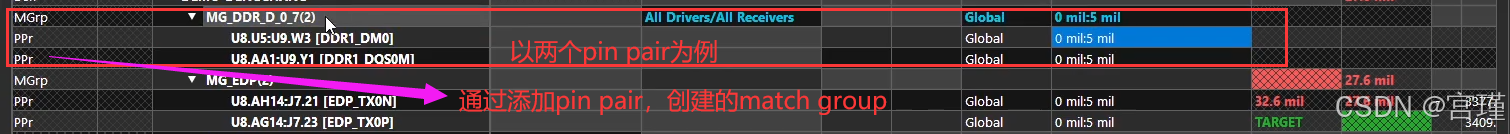

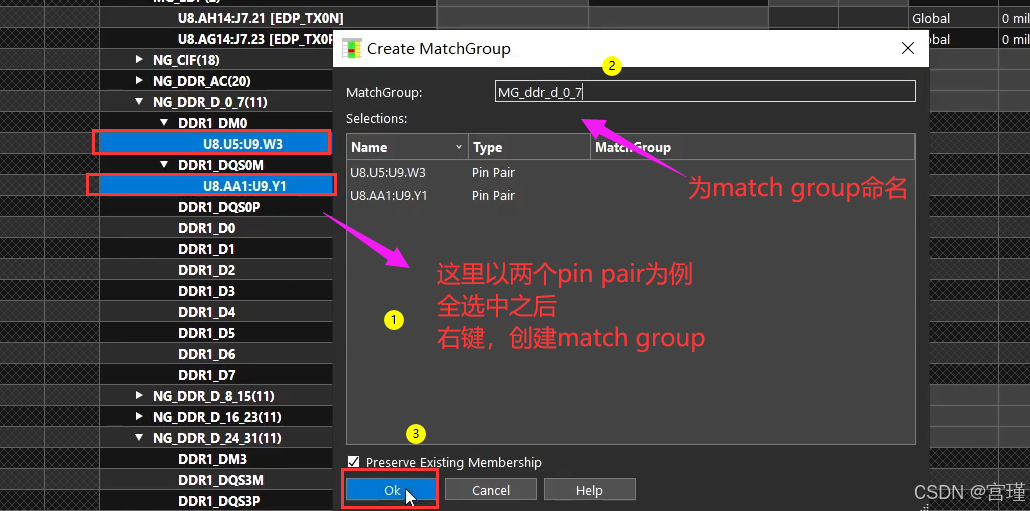

3 将创建的pinopair，创建为match group
4 创建完match group之后，就可以进行等长了
注：
1 带串阻的，也可以创建pin pair
但是也需要创建x-net。
上面很多项，是因为一个网络上，挂载了很多器件，但是信号起点和终点的器件只有一个。
2 有8条信号线需要等长，不需要同时将8条线创建1个match group。
可以先创建7条，再将剩下的一条添加到已有的match group。
即，可以将需要等长网络添加到已有的match group。

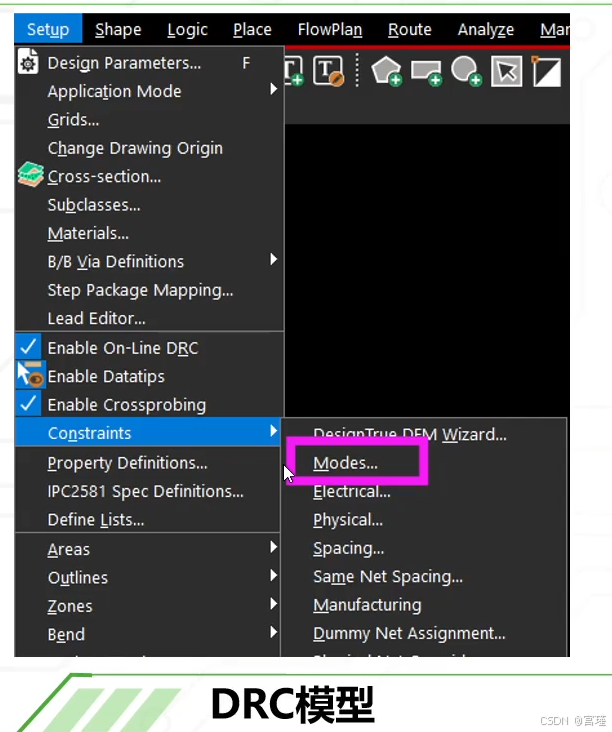

第二部分 55 PCB布线状态查验及相关DRC模型设置与消除

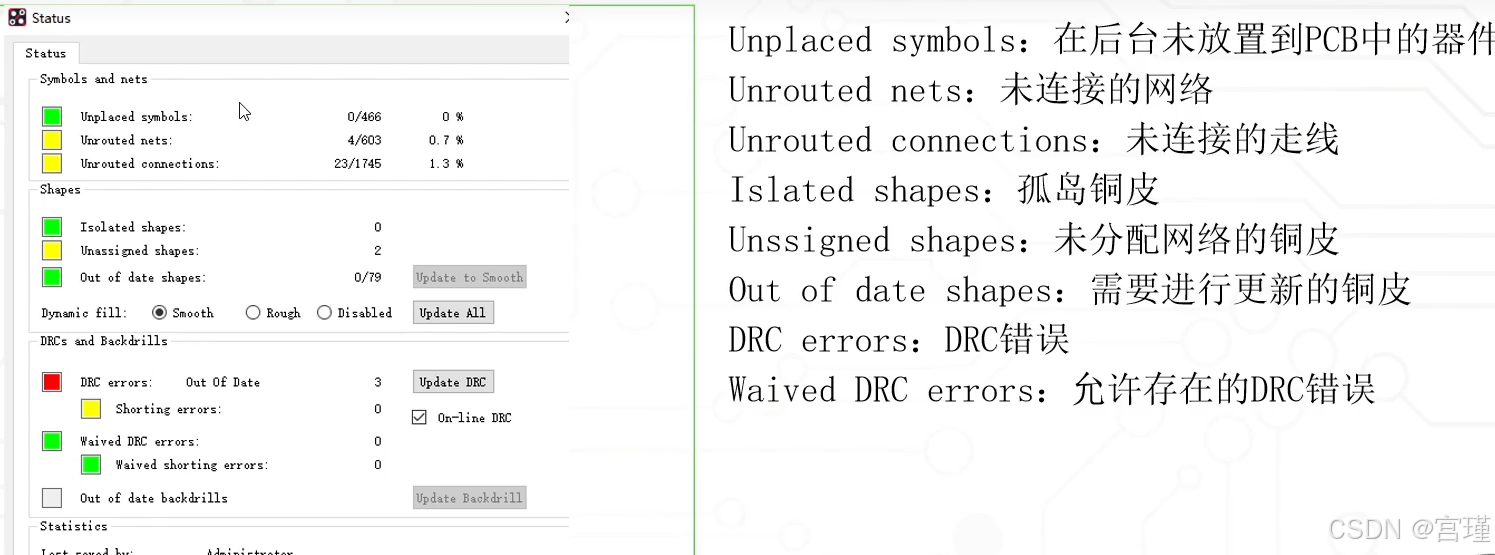

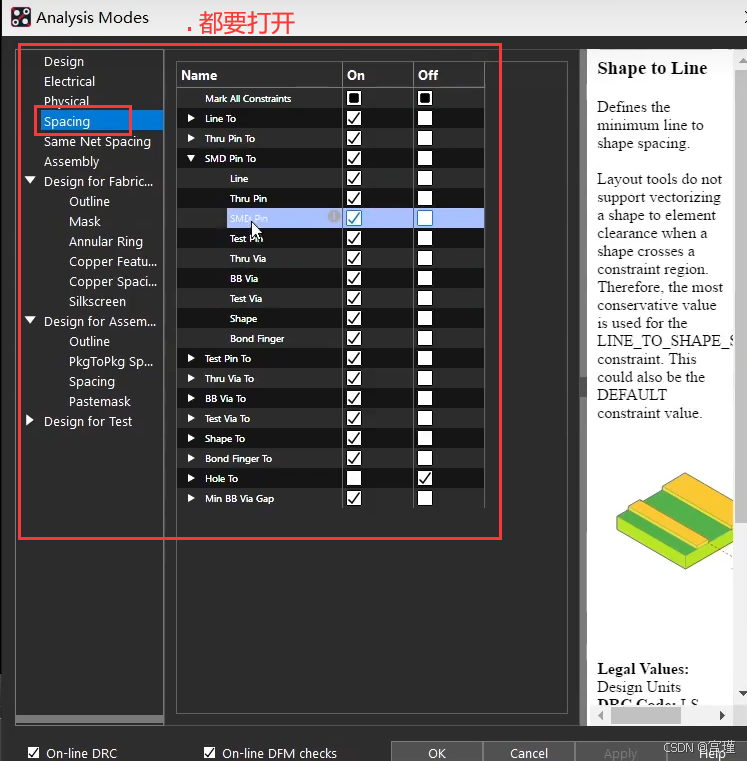

display->status
这里就是DRC检查哪些规则的设置。
第三部分 56 标注相关操作介绍

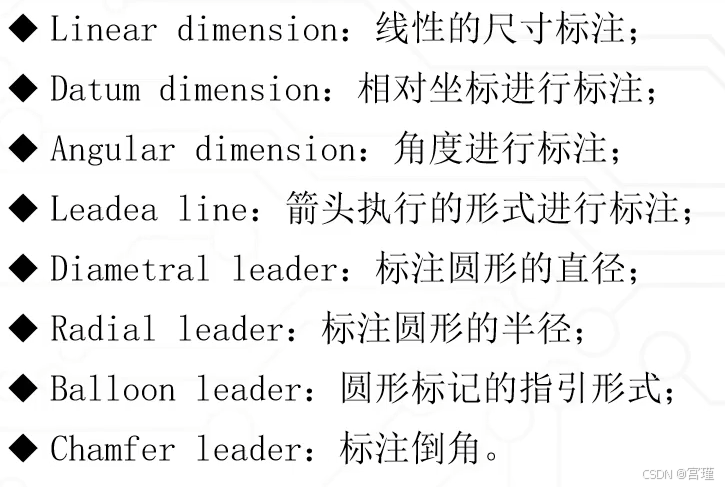

板框尺寸，钻孔信息等。

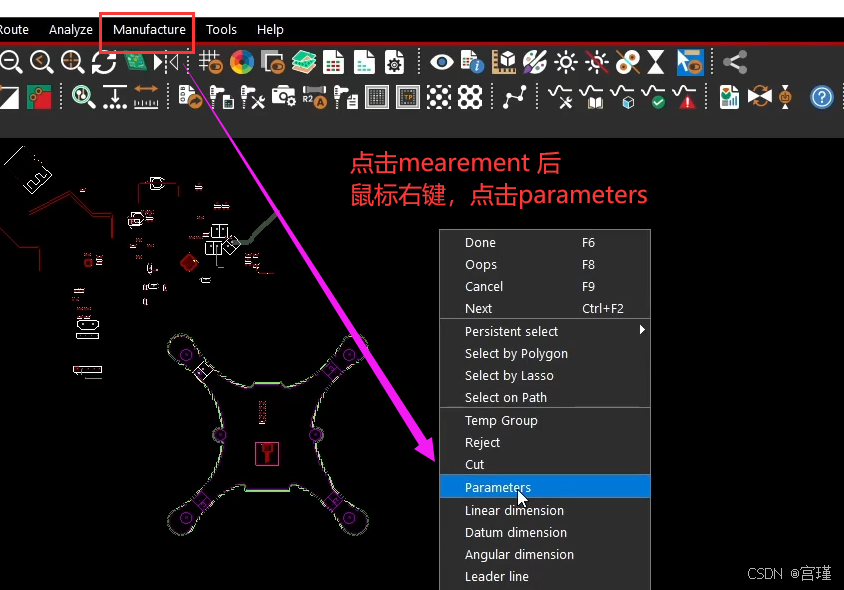

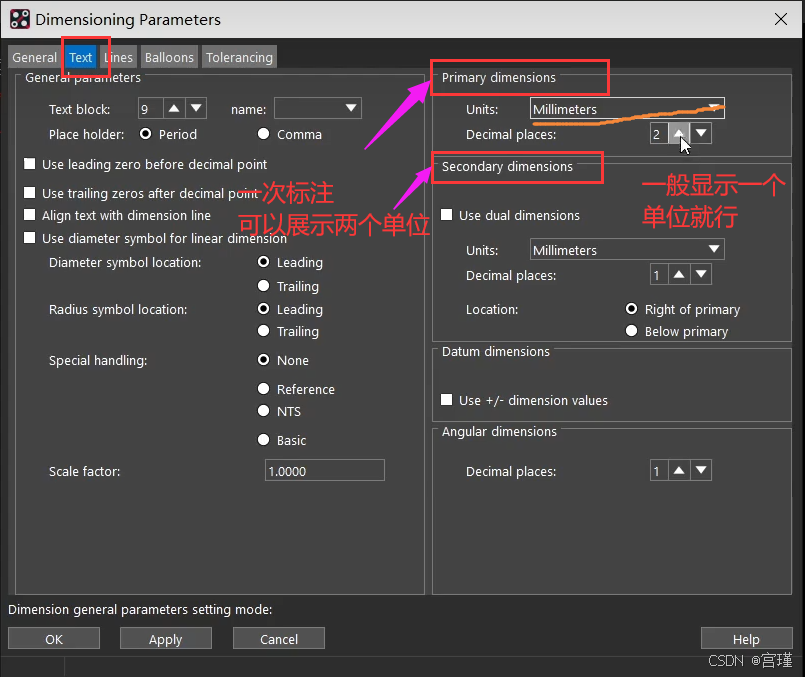

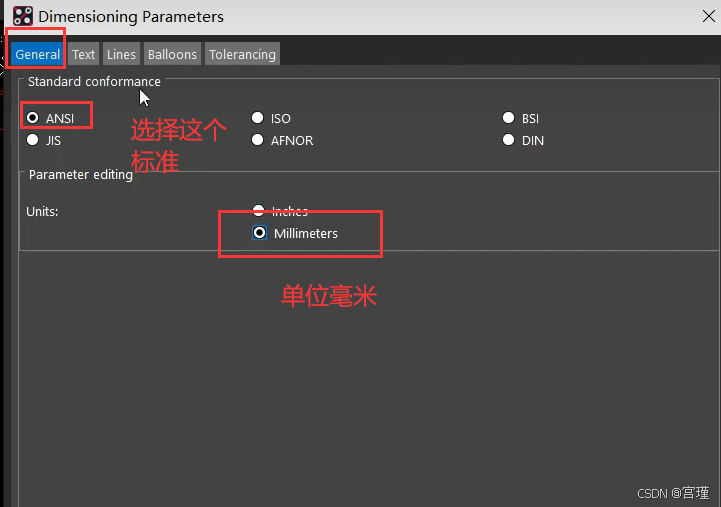

一、设置标注参数

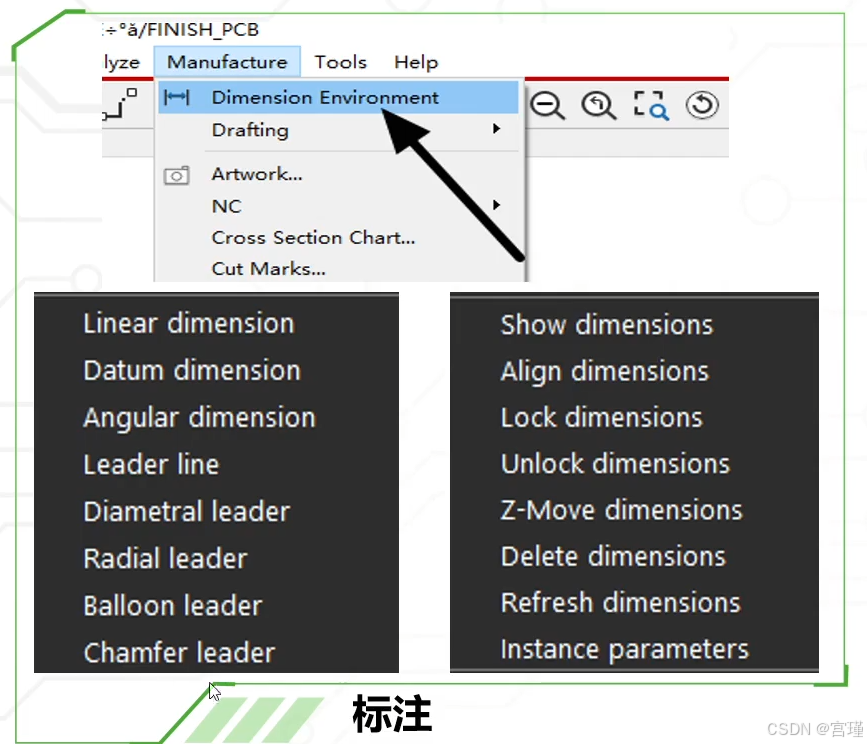

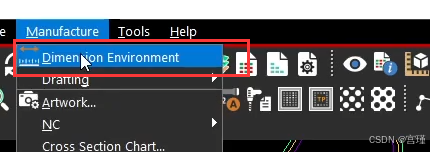

下图图片的字写错了，应该是点击manufacture下的dimension environment

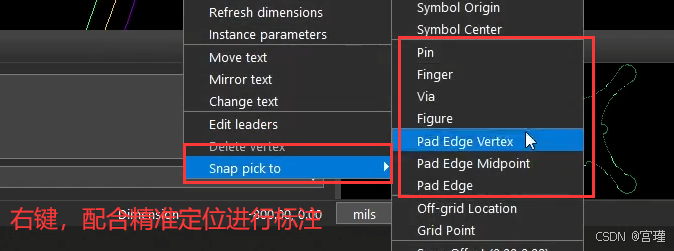

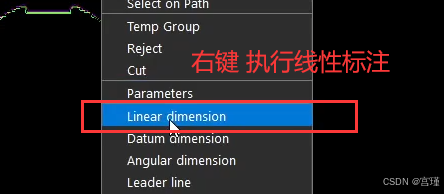

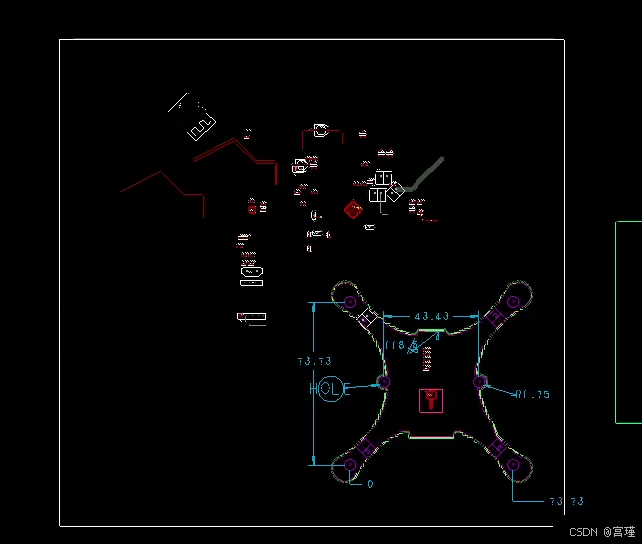

二、线性标注

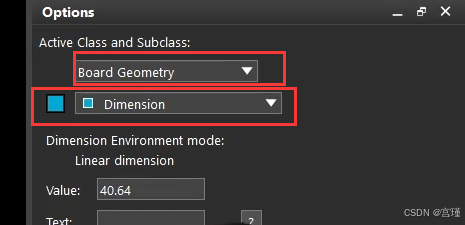

标注的层

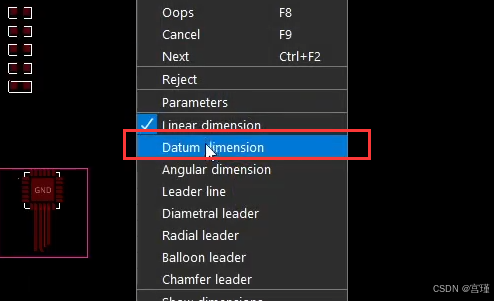

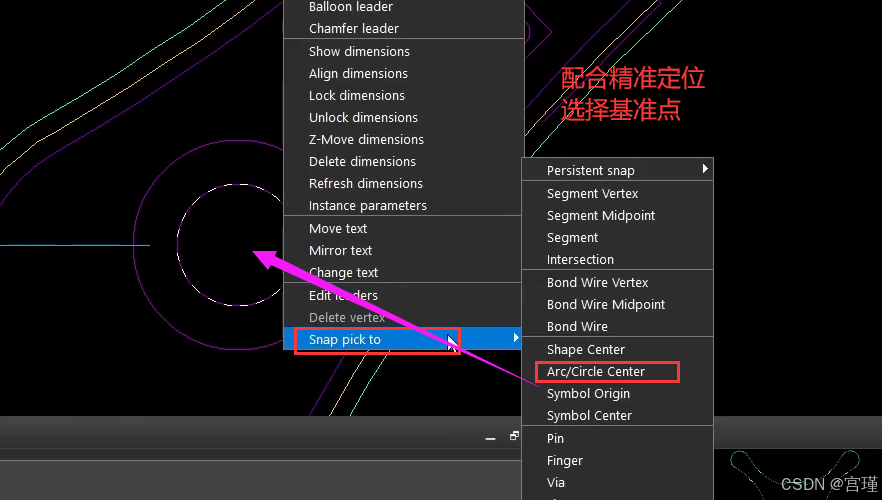

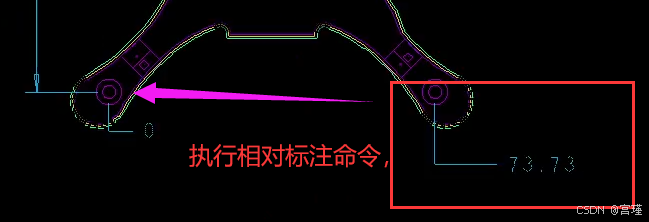

三、相对坐标进行标注
四、角度标注
点击命令后，一次选取两根线。

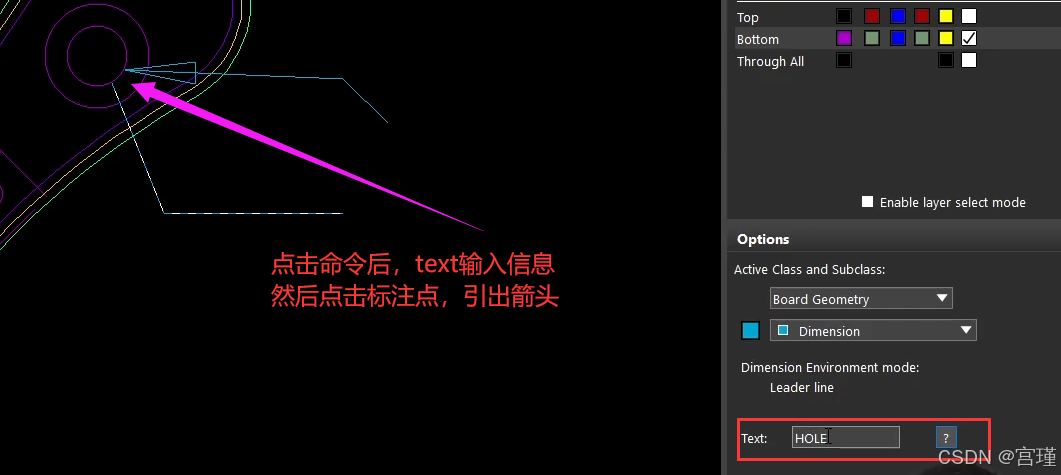

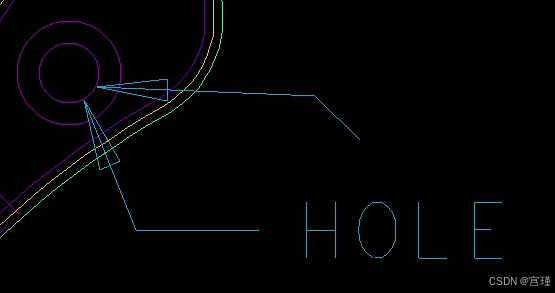

五、箭头标注
六、半径直径的标注

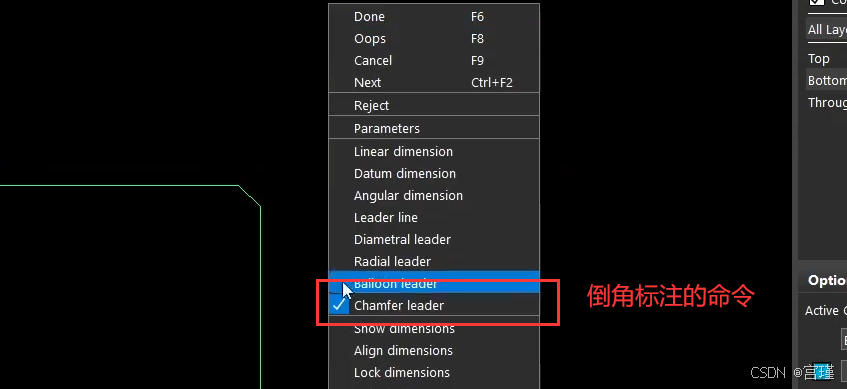

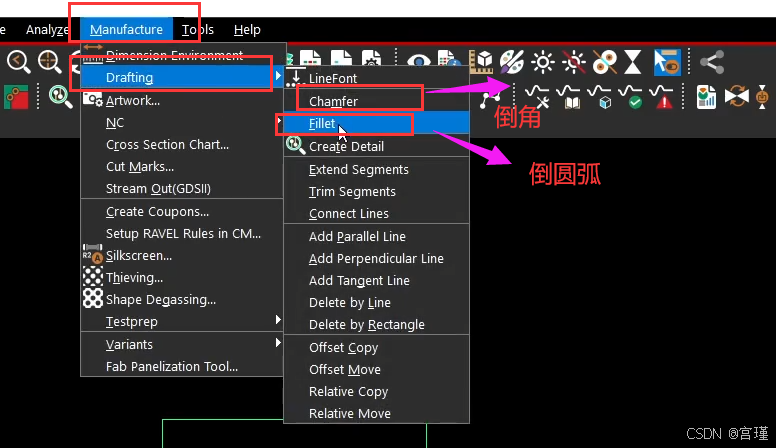

七、板框倒角操作 与 倒角标注

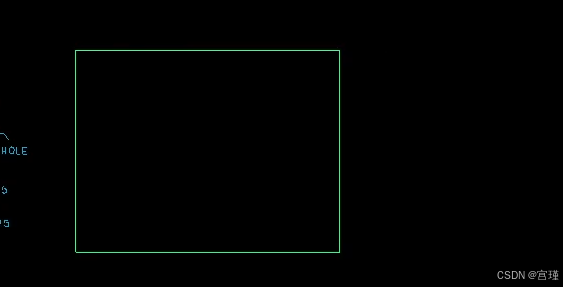

先画一个板框
点击命令后，option设置参数，不难。
八、删除操作
不是“删除”命令
点击标注命令后

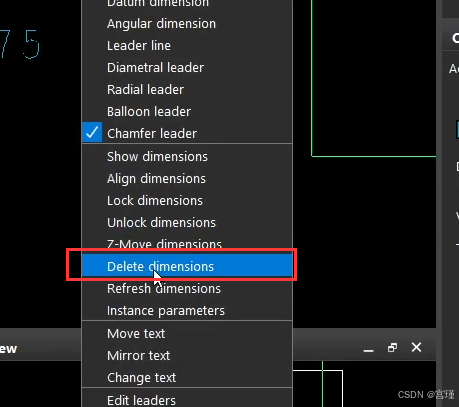

右键，有delete dimension
选择这个命令之后，再点击标注的尺寸dimension
第四部分 57 丝印调整及相关字符处理
一、介绍

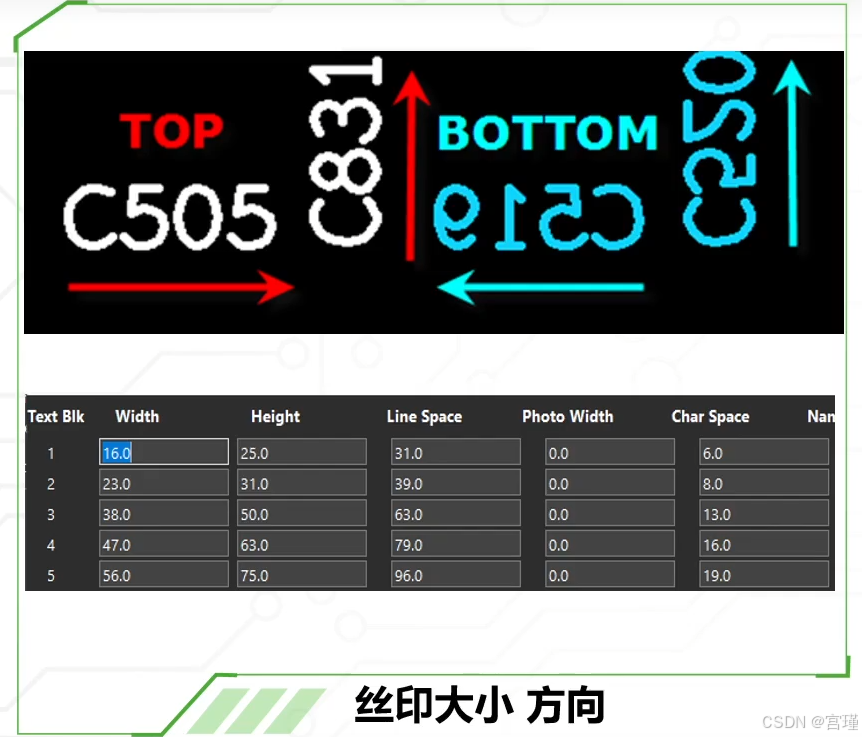

调整丝印的方向和大小。
top丝印方向，从左向右，从下向上。
bottom的丝印，反转板子再调就行。
photo width 线宽。
height 字高。

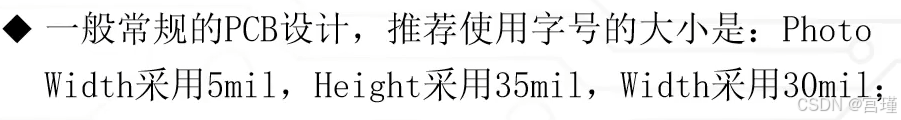

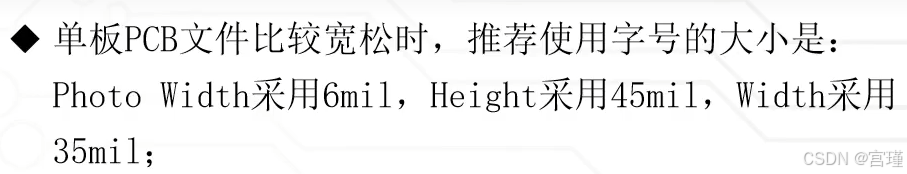

一般采用这个，最清楚
photo width线宽 5mil
height 字高 35mil
width 字宽 30mil

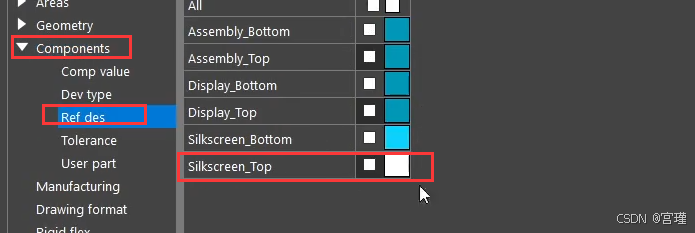

二、丝印颜色设置
三、进行丝印调整
打开后，因为器件建封装时的字体大小不一。
所以先将丝印位号大小设置为一样。

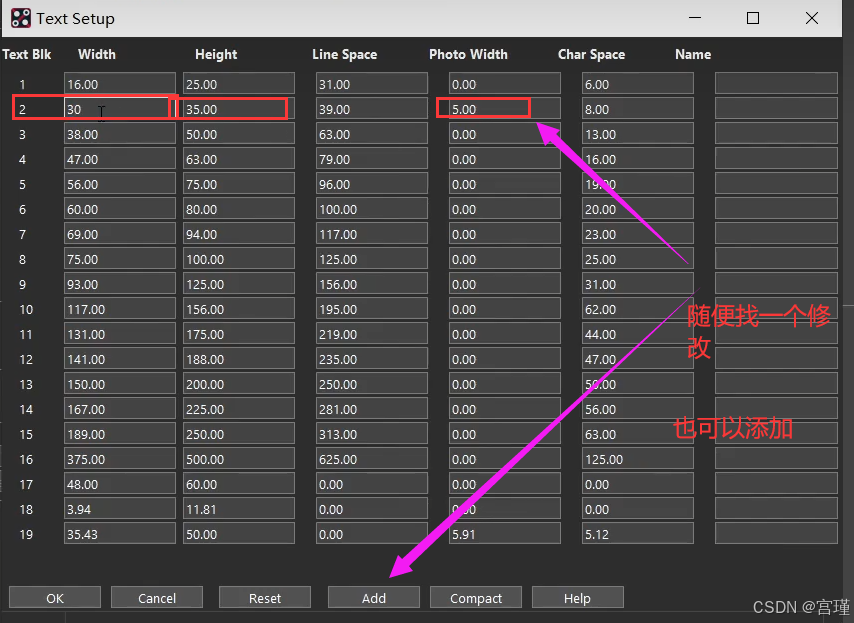

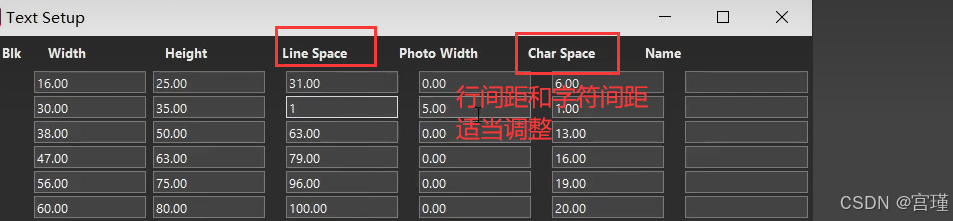

1 text中设置字体的样式

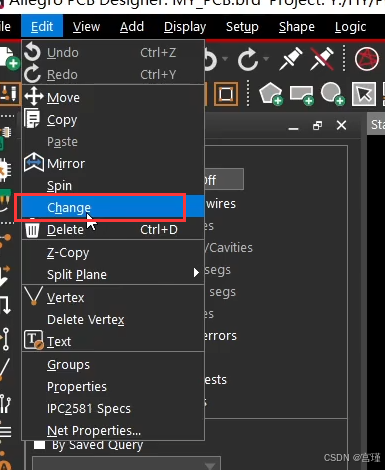

2 使用change命令

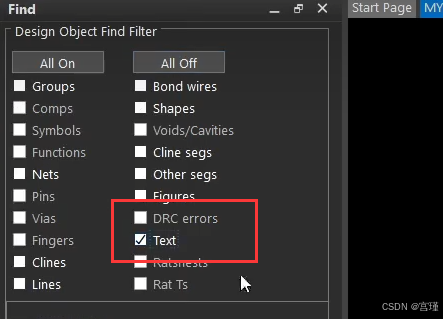

3 find只勾选text

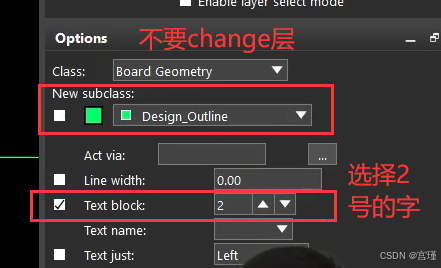

4 option中参数设置
5 框选器件，完成字体统一设置
