第四十八章 LEDS驱动二
考虑到用户在实际开发中可能需要更多的 GPIO，本实验给用户提供 32 个 GPIO，需要注意的是有一部分是复用的 GPIO，需要首先对内核进行配置和编译之后才能使用。例如 WIFI 模块和摄像头接口用到的 GPIO，如果当做 GPIO 使用，那么就无法使用 WIFI 模块和摄像头模块。
配套视频：
“视频 15_LEDS 驱动二”
48.1 去掉占用引脚的模块

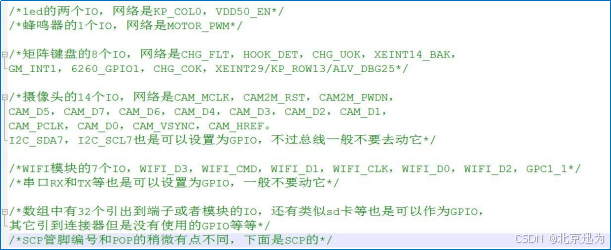

因为前面关于 GPIO 的使用都已经介绍的差不多了，现在直接给大家介绍操作过程。如下图所示，提供了 32 个 GPIO。
先需要去掉调用了这些 GPIO 的相关驱动。
1） 去掉摄像头驱动
VIDEO_OV5640 Device Drivers --->
Multimedia support(MEDIA_SUPPORT [=y]) --->
Video capture adapters(VIDEO_CAPTURE_DRIVERS [=y])（去掉） --->

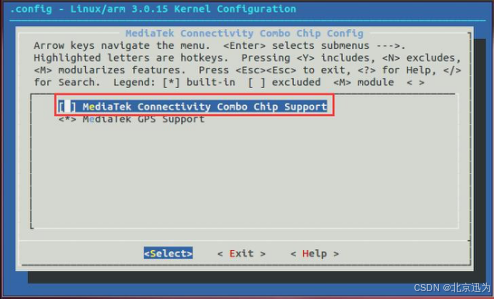

2）去掉 WIFI 驱动 MTK_COMBO_CHIP_MT662
Device Drivers --->
MediaTek Connectivity Combo Chip Config --->
MediaTek Connectivity Combo Chip Support (MTK_COMBO [=y])（去掉）---> Select Chip (<choice> [=y])--->

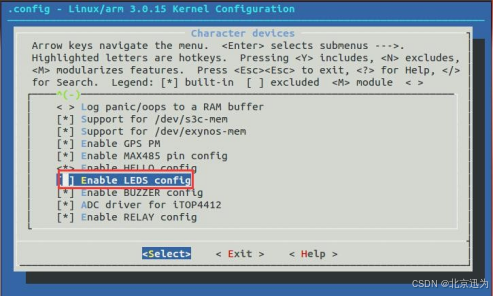

3）去掉 leds 的驱动
Device Drivers --->
Character devices --->
Enable LEDS config --->

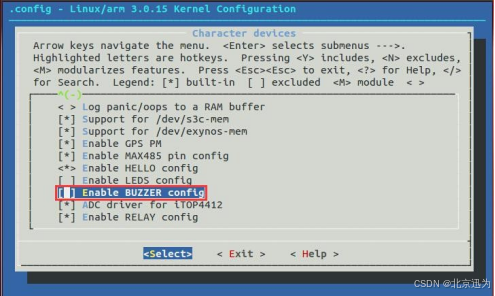

4）去掉 Buzzer 的驱动
Device Drivers --->
Character devices --->
Enable BUZZER config --->
修改完之后重新编译内核，将新生成的内核二进制文件 zImage 烧写到开发板。
48.2 驱动程序

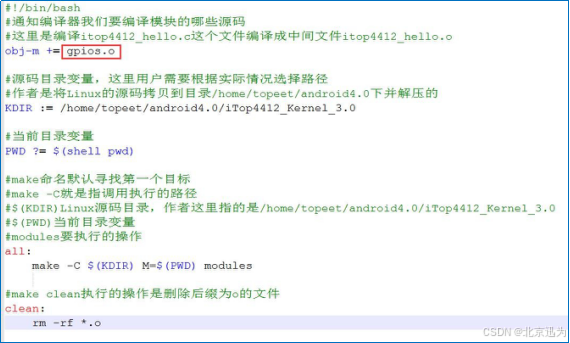

接着将前一个实验的 leds.c 改为 gpios.c。修改一下 Makefile 文件，如下图所示。

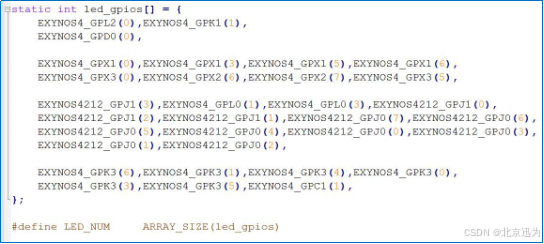

然后将这些 GPIO 打包为一个数组，数组如下图所示，然后定义一下数组长度LED_NUM。

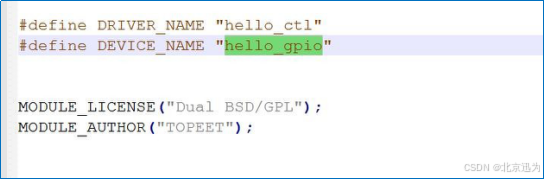

将设备节点的名称修改为 hello_gpio，如下图所示。

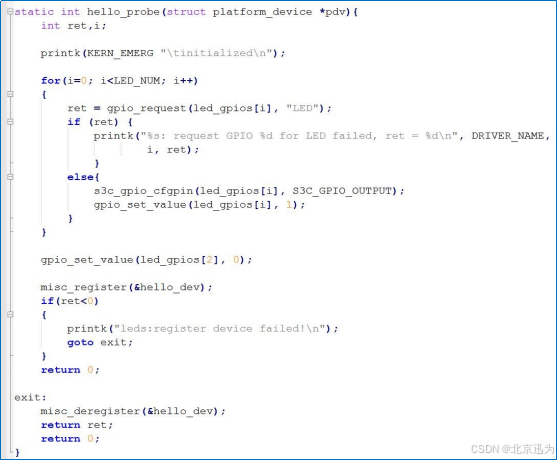

如下图所示，先在 probe 函数中初始化。

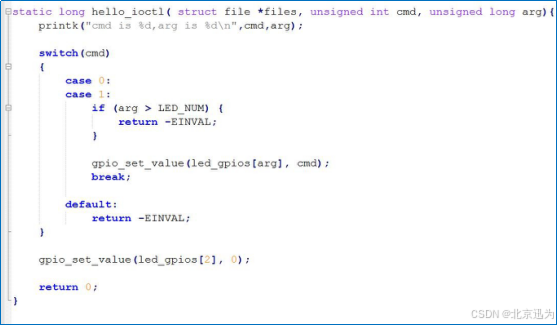

如下图所示，然后是 ioctl 函数中写一个简单的 switch 语句。

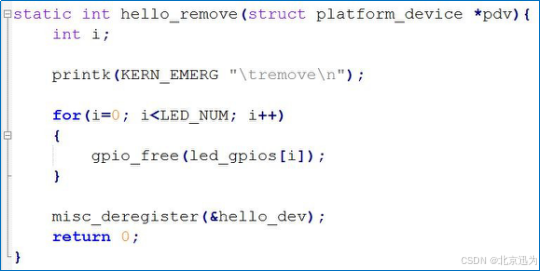

如下图所示，最后是在 remove 函数中添加 gpio_free 释放 GPIO。

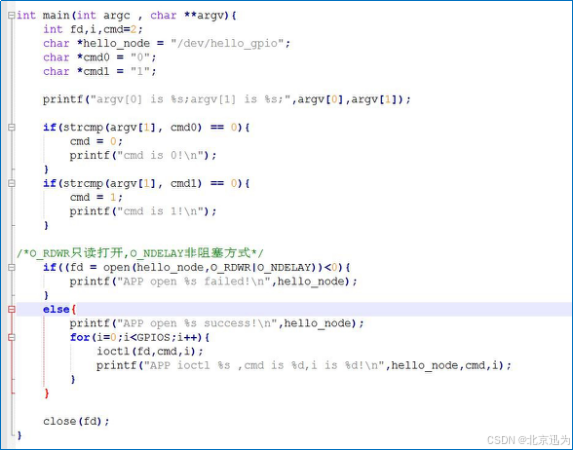

接着简单的修改一下应用。

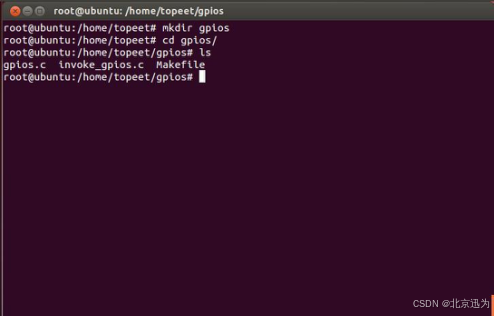

在 Ubuntu 系统下新建 gpios 文件夹，将写好的 gpios、编译脚本以及应用拷贝到 gpios 文件夹下，如下图所示。

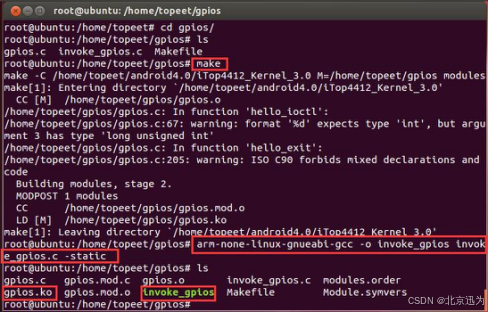

使用 Makefile 命令编译驱动，然后使用
“arm-none-linux-gnueabi-gcc -o invoke_gpios invoke_gpios.c -static”命令编译应用，如下图所示。
将上图中的文件 invoke_gpios 和 gpios.ko 拷贝到 U 盘。
启动开发板，将 U 盘插入开发板，使用命令“mount /dev/sda1 /mnt/udisk/”加载 U 盘符。
使用命令“insmod /mnt/udisk/gpios.ko”加载驱动 gpios.ko，

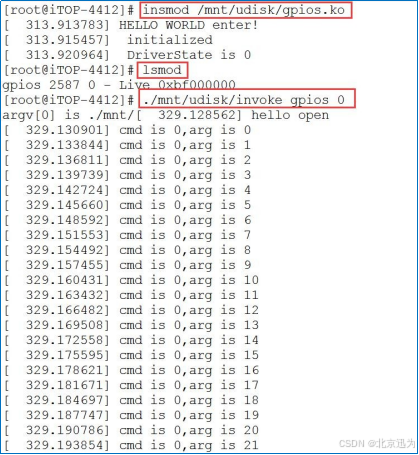

使用命令“./mnt/udisk/invoke_gpios 0”或者“./mnt/udisk/invoke_gpios 1”运行小应用 invoke_gpios，如下图所示。
如上图所示，使用命令“./mnt/udisk/invoke_gpios 0”之后灯会灭，然后其它的 GPIO 也会都成为低电平。
使用命令“./mnt/udisk/invoke_gpios 0”之后灯会亮，然后其它的 GPIO 也会都成为高电平。
也可以检查一下运行应用之后有没有错误，如果有错误，多半是因为没有将调用对应GPIO 的驱动去除，导致 GPIO 被占用了。
