一、引言
在现代持续交付（CI/CD）体系中，容器镜像的自动化构建与推送已成为交付链条的重要一环。
GitLab CI/CD 作为 GitLab 平台的原生集成功能，提供了声明式、可扩展的流水线机制，使得开发者可以在代码生命周期内实现标准化的镜像构建与管理。
二、原理解析
2.1 GitLab CI 核心架构
GitLab CI 是 GitLab 内置的持续集成系统，采用声明式配置实现自动化构建与交付。其核心架构由以下组件构成：
Pipeline（流水线）
持续集成的顶层抽象，代表一次完整的自动化流程。
由多个阶段（Stage）串联组成，每次代码提交、合并请求或手动触发都会启动新的 Pipeline。
Stage（阶段）
流水线的逻辑分段，如 build、test、deploy。
串行执行，前一阶段全部成功后才会进入下一阶段。任一阶段失败即终止整个流水线，确保质量门槛。
Job（作业）
Stage 内的最小执行单元，定义具体任务，如 docker build或 docker push。
同一阶段内多个 Job 可并行执行，相互隔离，提高效率。
Runner（执行器）
负责实际执行 Job 的代理服务。
支持 Shell、Docker、Kubernetes 等多种运行环境，可动态扩缩容，提升资源利用率。
配置文件（.gitlab-ci.yml）
位于仓库根目录，使用 YAML 语法。
定义 Pipeline 的结构、环境与行为，包括：默认执行镜像、环境变量与敏感凭证、辅助服务（如数据库容器）
通过上述组件，GitLab CI 构建了一个标准化、自动化的持续集成体系，为容器镜像构建与交付提供强大支撑。
2.2 GitLab CI Pipeline 执行流程
从触发到推送的完整路径
GitLab CI 镜像自动化构建流程
├── 1. 触发阶段
│ ├── 主要触发：代码推送至受保护分支（如main）
│ └── 其他方式：合并请求、定时任务、手动触发
│
├── 2. 解析阶段
│ └── 读取.gitlab-ci.yml，生成Stage与Job执行依赖图
│
├── 3. 调度阶段
│ └── GitLab Server调度K8s/Docker Runner创建隔离环境
│
└── 4. 执行阶段
├── Stage 1: Build
│ └── 拉取代码 → 复用缓存 → 构建镜像（Tag: $CI_COMMIT_SHA）
│
└── Stage 2: Push
└── 安全注入凭证 → 推送镜像至远程仓库远程仓库
流程解析
1.触发阶段
规则约束：仅当受保护分支（如 main）发生代码变更时，触发流水线构建，确保流程稳定可靠。
2.解析阶段
声明式配置：通过仓库根目录下的 .gitlab-ci.yml文件，定义 Stage 顺序与 Job 逻辑，GitLab 自动解析生成执行依赖图。
3.调度阶段
环境隔离：GitLab Server 调用 Kubernetes Runner 或 Docker Runner，动态创建隔离的执行环境，任务完成后自动释放资源。
4.执行阶段
Build 阶段
代码与缓存加载：拉取项目代码，复用历史构建缓存（如依赖库、中间层镜像）以加速构建过程。
镜像构建：使用提交哈希（$CI_COMMIT_SHA）作为镜像标签（Tag），保证每个版本唯一可溯源。
Push 阶段
安全认证：通过预置的 CI/CD 变量注入镜像仓库凭证，避免泄露敏感信息。
镜像推送：推送镜像至远程仓库，作为后续部署或发布的标准制品
核心设计原则
环境隔离
通过 Kubernetes Pod 或 Docker 容器实现 Job 执行环境隔离，防止依赖冲突和资源竞争，提升流水线稳定性。
版本追溯
镜像标签绑定代码提交哈希，确保源代码与生成制品一一对应，便于快速定位问题和执行版本回滚。
安全性保障
通过 GitLab CI 变量注入敏感凭证，结合受保护变量（Protected Variables）机制，限制敏感数据仅对受信任分支或用户可用，降低信息泄露风险。
构建性能优化
应用多层次缓存策略，包括 Docker 镜像层缓存与依赖包缓存，显著减少重复构建时间，提高流水线整体执行效率。
三、GitLab CI Pipeline 实例
3.1 环境准备
1.GitLab 仓库配置
将本地项目关联到 GitLab 仓库，推送代码以触发后续流水线：
# 关联本地仓库与 GitLab 远程仓库
git remote set-url origin https://gitlab.com/yourname/your-repo.git
# 推送代码至 main 分支
git push -u origin main
2.Docker Hub 凭证配置
为保障镜像推送过程中的账户安全，需要配置 Docker Hub 访问凭证。
生成 Docker Hub Token
登录 Docker Hub → Account Settings → Security → New Access Token（生成访问令牌）。
配置 GitLab CI/CD 变量
在 GitLab 仓库的 Settings → CI/CD → Variables中添加以下变量：
DOCKERHUB_USERNAME：Docker Hub 用户名
DOCKERHUB_TOKEN：生成的访问令牌（请勾选 Protected 和 Masked，保护凭证安全）
3.2 项目结构
my-project/
├── frontend/
│ ├── Dockerfile # 前端镜像构建文件
│ └── src/ # 前端源码
├── backend/
│ ├── Dockerfile # 后端镜像构建文件
│ └── src/ # 后端源码
├── deploy/
│ ├── k8s/ # Kubernetes 部署配置（可选 Helm Charts）
│ └── docker-compose.yml # 本地调试用 Compose 文件（可选）
└── .gitlab-ci.yml # GitLab CI 流水线定义
3.3 完整示例
接下来，通过一个简单示例，演示 GitLab CI 流水线的完整构建与推送流程。
.gitlab-ci.yml 详解
# 全局配置：定义执行环境与共享服务
image: docker:24.0 # 基础执行镜像
services:
- docker:dind # 启用Docker-in-Docker模式
# 定义流水线阶段（按顺序执行）
stages:
- build
- push
# ---------- Stage 1: 构建镜像阶段 ----------
build_frontend:
stage: build
script:
# 镜像构建
- docker build -t $DOCKERHUB_USERNAME/frontend:$CI_COMMIT_SHA -f frontend/Dockerfile ./frontend
cache:
key: frontend-$CI_COMMIT_REF_SLUG
paths:
- frontend/node_modules/ # 缓存Node.js依赖
# ---------- Stage 2: 推送镜像阶段 ----------
push_frontend:
stage: push
script:
# 安全登录并推送镜像
- echo "$DOCKERHUB_TOKEN" | docker login -u $DOCKERHUB_USERNAME --password-stdin
- docker push $DOCKERHUB_USERNAME/frontend:$CI_COMMIT_SHA
# 仅当main分支触发时执行
rules:
- if: $CI_COMMIT_BRANCH == "main"
关键配置注释
services: docker:dind：启用 Docker 守护进程，支持容器内构建容器。
cache：基于分支名（$CI_COMMIT_REF_SLUG）缓存依赖，加速后续构建。
rules：限制仅 main分支触发 Push 阶段，避免开发分支误推送。
3.4 触发与验证
# 提交空Commit触发流水线（测试用）
git commit --allow-empty -m "Trigger GitLab CI Pipeline"
git push origin main
验证路径：
流水线状态：进入 GitLab 仓库 → CI/CD→ Pipelines，查看执行日志。
镜像推送结果：登录 Docker Hub，确认镜像标签包含提交哈希。
四、总结
4.1 核心总结
标准化交付：通过 GitLab CI 实现代码到镜像的端到端自动化，确保环境隔离与版本一致性。
安全增强：敏感数据通过 CI/CD 变量注入，结合 Protected 分支机制规避泄露风险。
性能优化：多级缓存策略（Docker 层、依赖包）减少 60%+ 构建时间。

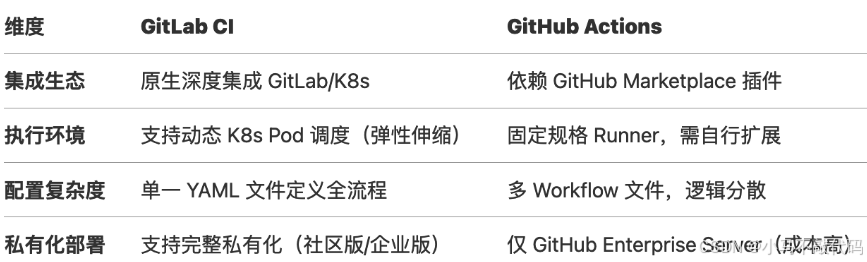

4.2 GitLab CI vs GitHub Actions
