一、实验环境
1. 运行 Windows 操作系统的 PC 机一台；
2. Laptop连接无线局域网
3. The Wireshark Network Protocol Analyzer协议分析软件
二、操作步骤及结果

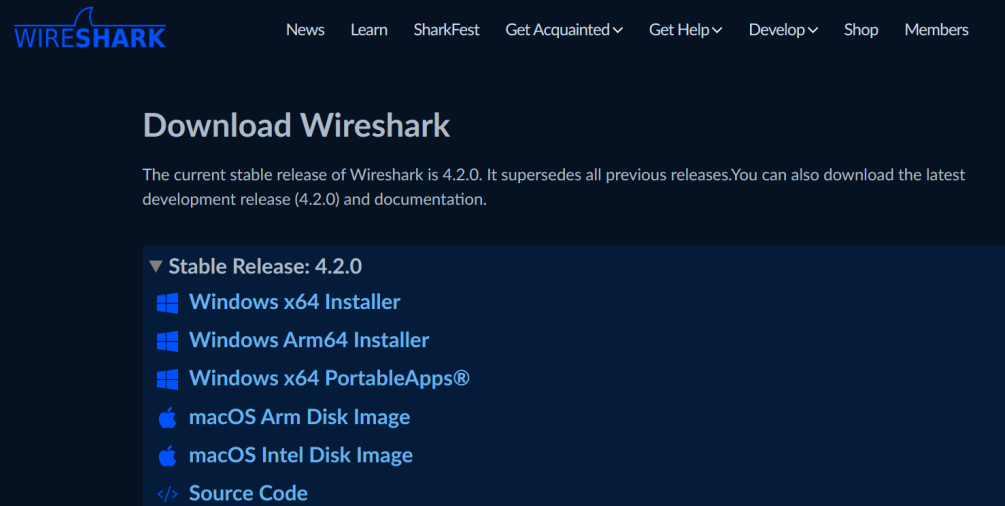

1.安装网络协议分析仪 Wireshark；

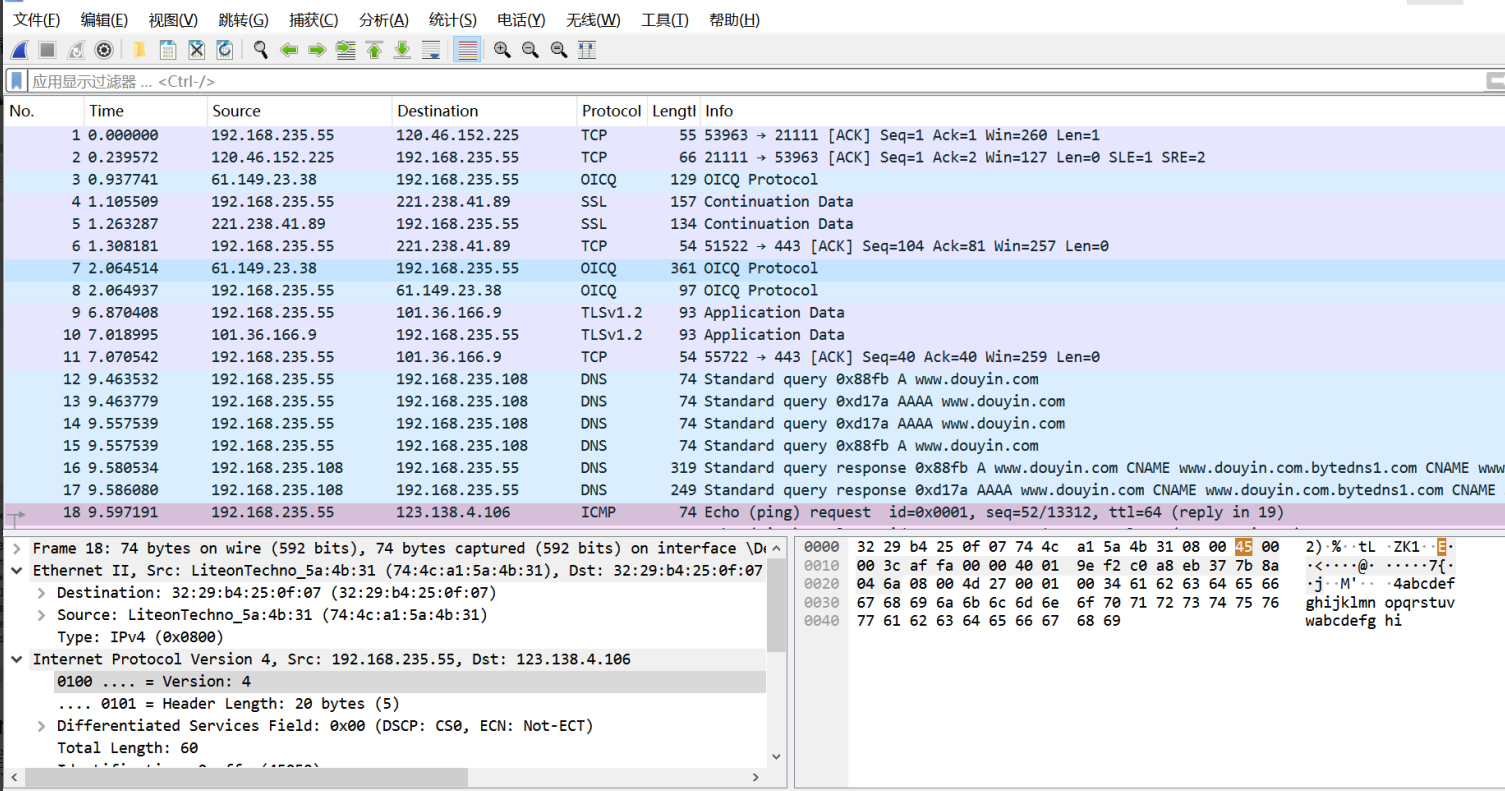

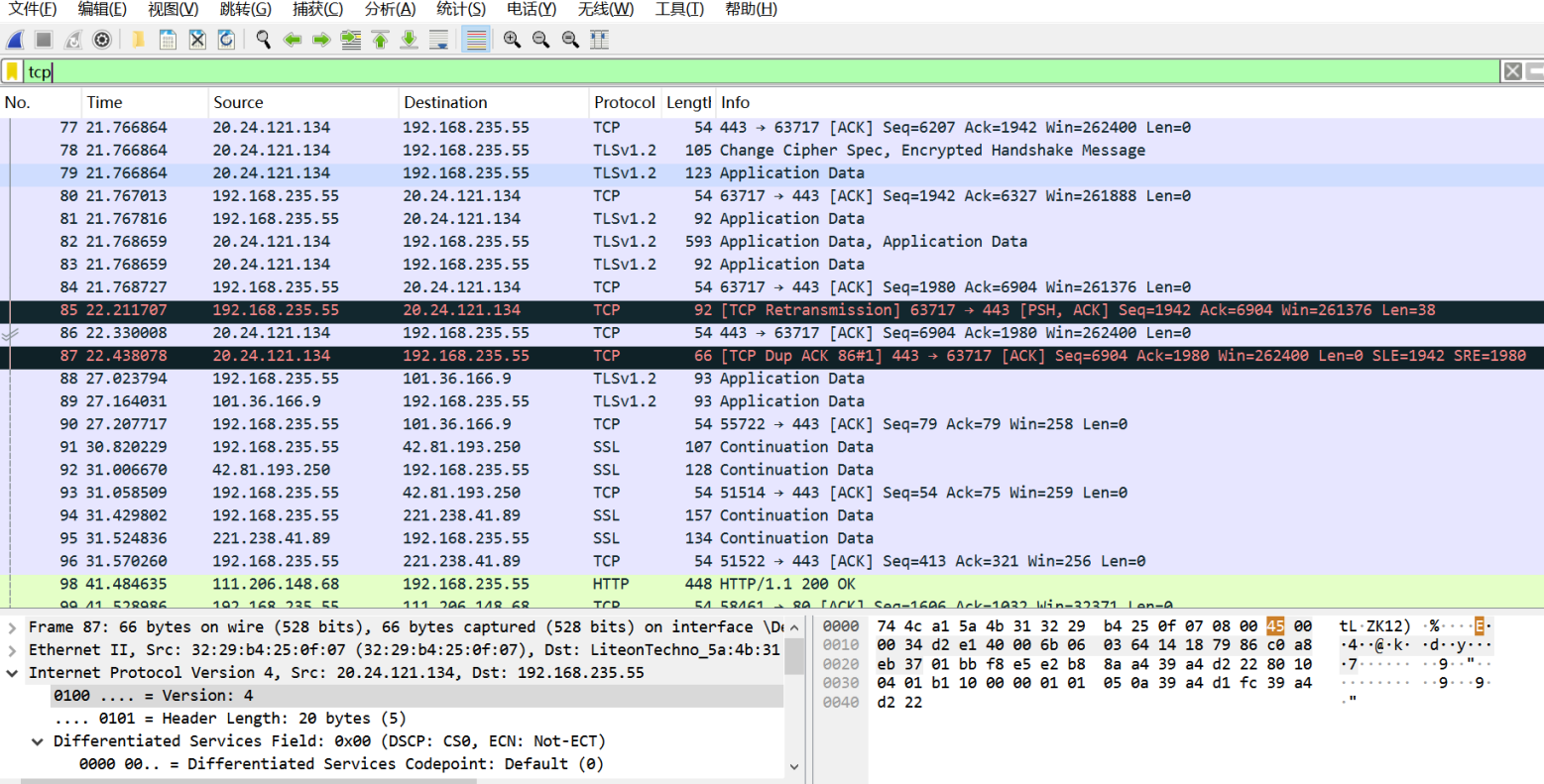

2.启动 Wireshark，并捕获数据，Wireshark 捕获界面如下所示；

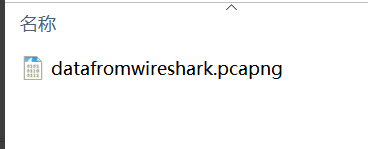

3.保存捕获的数据包；

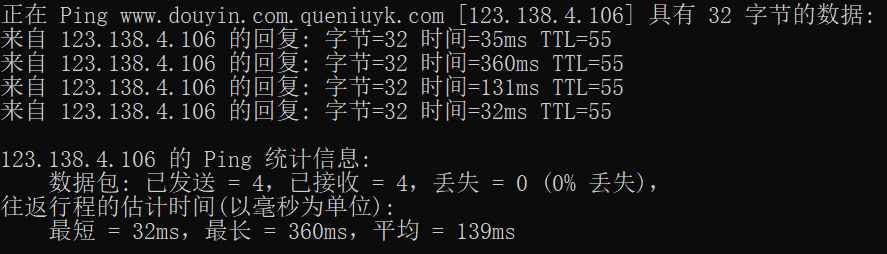

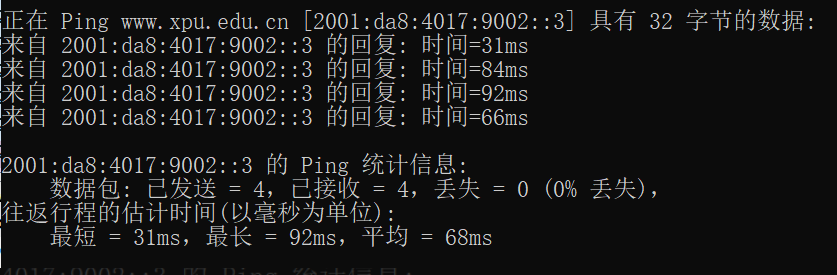

4.在命令行方式下运行 ping 命令发送数据包，ping命令后结果如下；
ICMP
ICMPV6 数据发送界面图

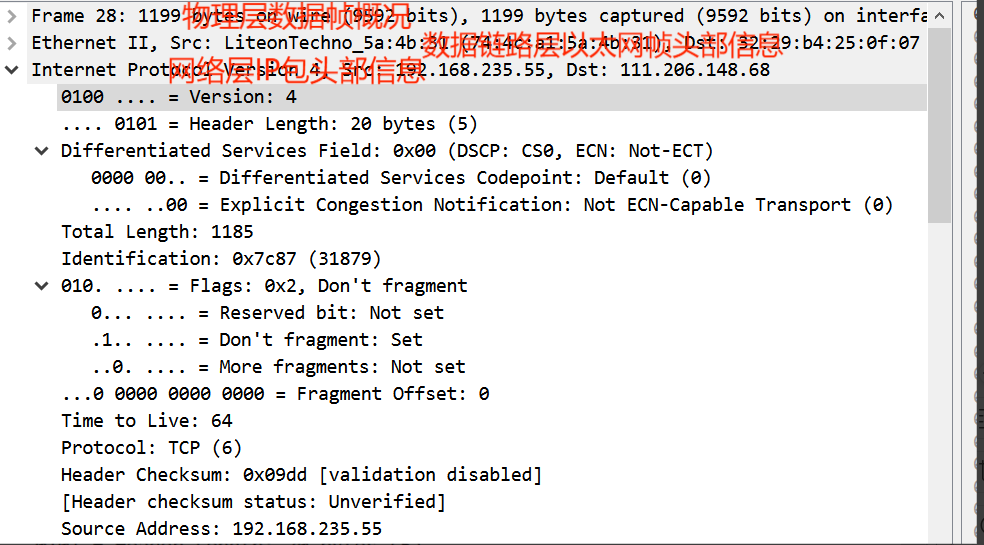

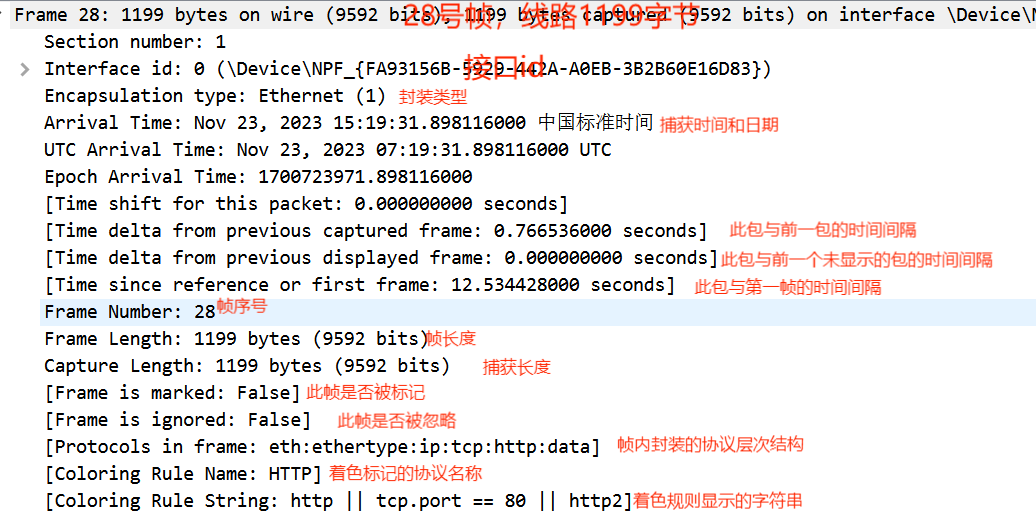

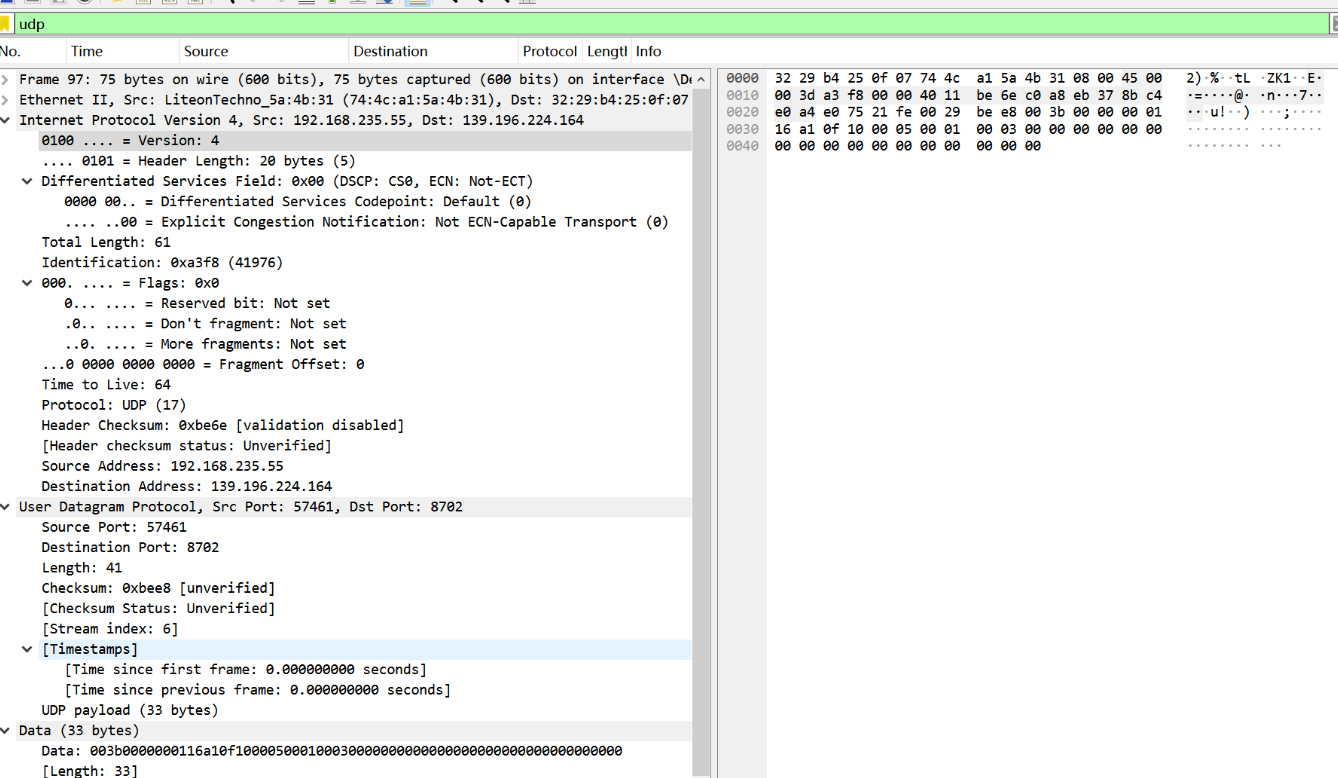

5.在 Wireshark 中进行协议分析，Wireshark 协议分析界面如下；
三、结果分析
（1）Ping 命令中，（ICMP协议是TCP/IP协议的一个分支）
应用层：在应用层ping www.douyin.com 使用的是DNS协议，Ping命令本身是一个应用程序，它使用ICMP协议来发送和接收数据包。
传输层：Ping命令使用的是基于UDP的ICMP协议，因此在传输层使用的是UDP协议。
网络层：Ping命令使用的是IP协议，因此在网络层使用的是IP协议。
数据链路层：Ping命令使用的是以太网协议

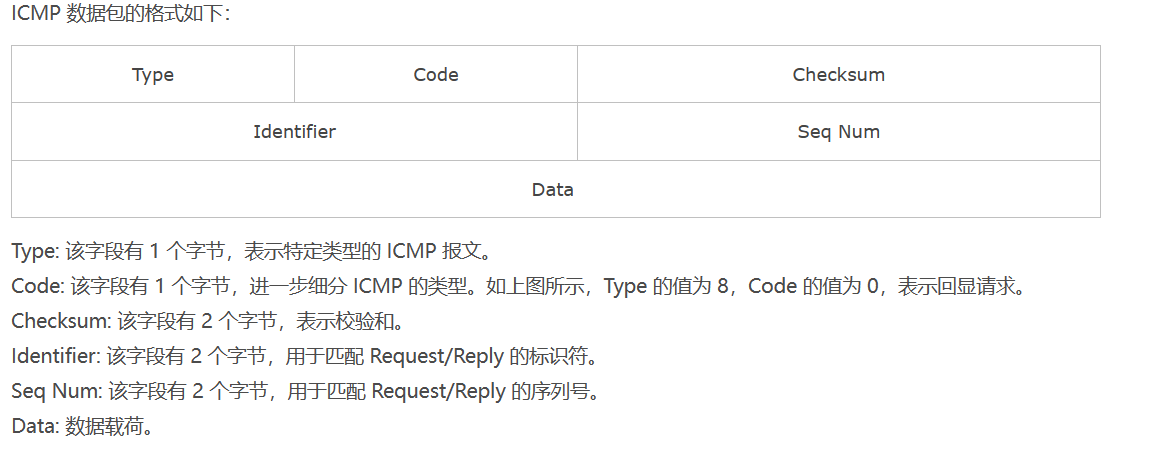

ICMP协议中的字段含义
类型(Type)：表示ICMP消息的类型。
代码(Code)：表示ICMP消息的子类型
校验和(Checksum)：用于检测ICMP消息是否被篡改
标识符(Identifier)：用于标识发送方的进程
序列号(Sequence Number)：用于标识发送方发送的每个ICMP消息

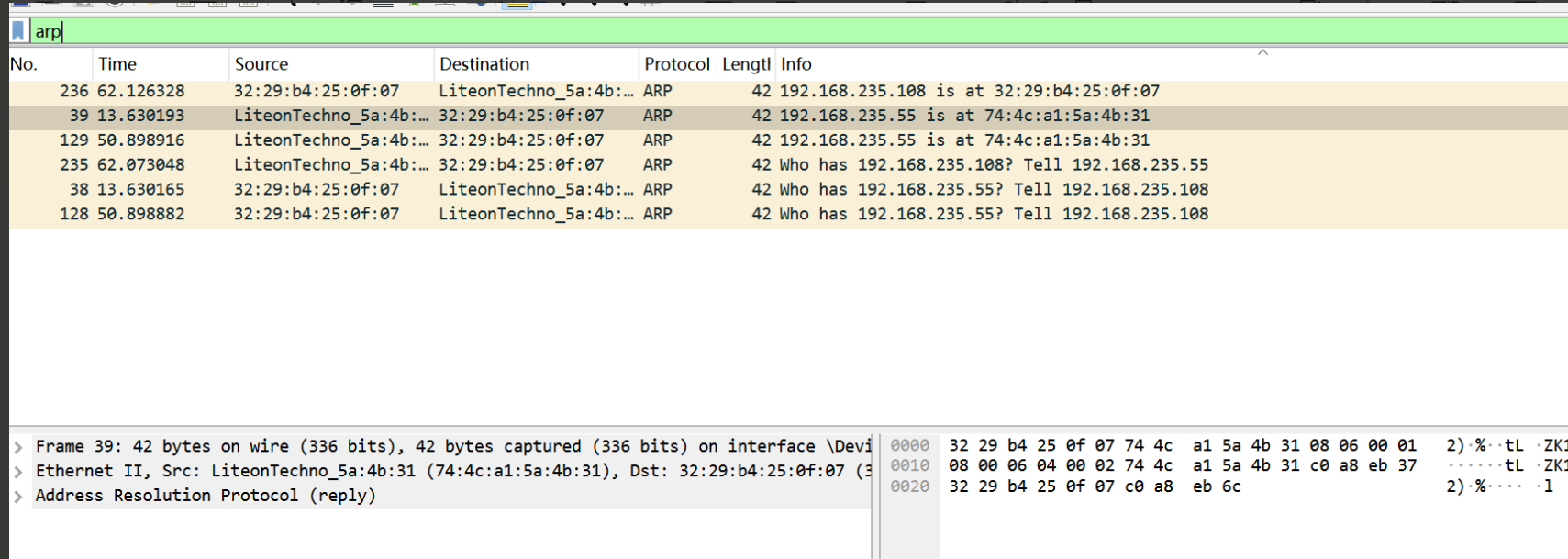

1.发出ARP请求报文 ，目的MAC为全F广播，请求网关ARP；
2.收到网关的ARP响应报文，学习到网关ARP地址，形成ARP地址表；

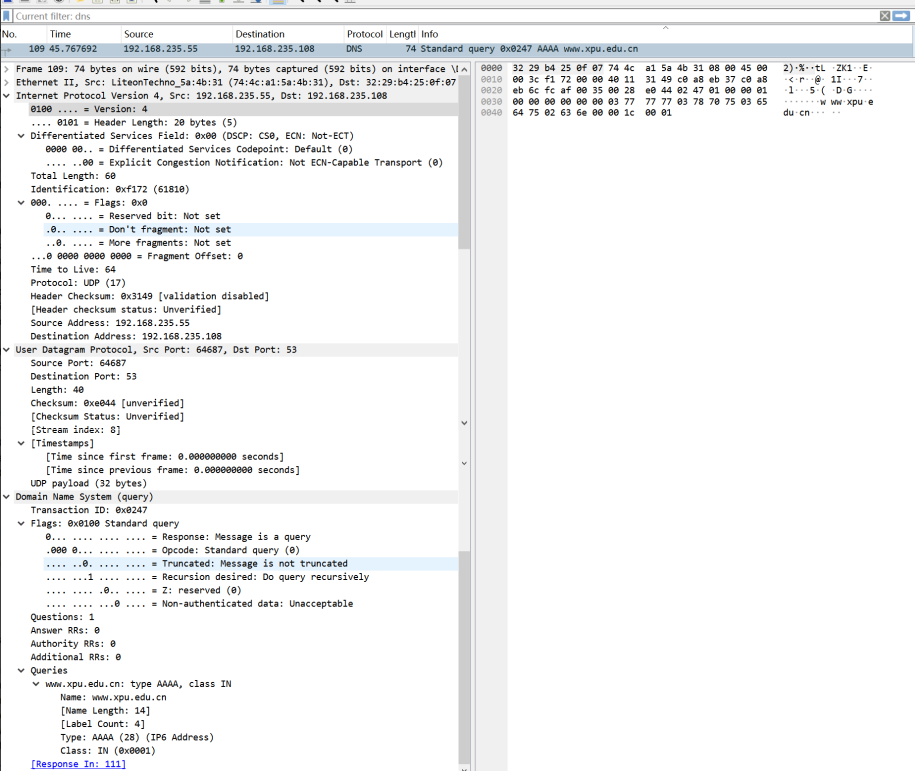

3.发出DNS请求报文（UDP报文），目的IP为DNS服务器地址，目的MAC为网关MAC；
4.收到DNS服务器的响应报文（UDP），进而知道到ping的主机的IP地址；
5.（必须）发出ICMP Request报文（ICMP协议），目的IP是ping的主机，目的MAC为网关，源IP为本机IP，源MAC为本机MAC。
6.（必须）收到ICMP Response报文。

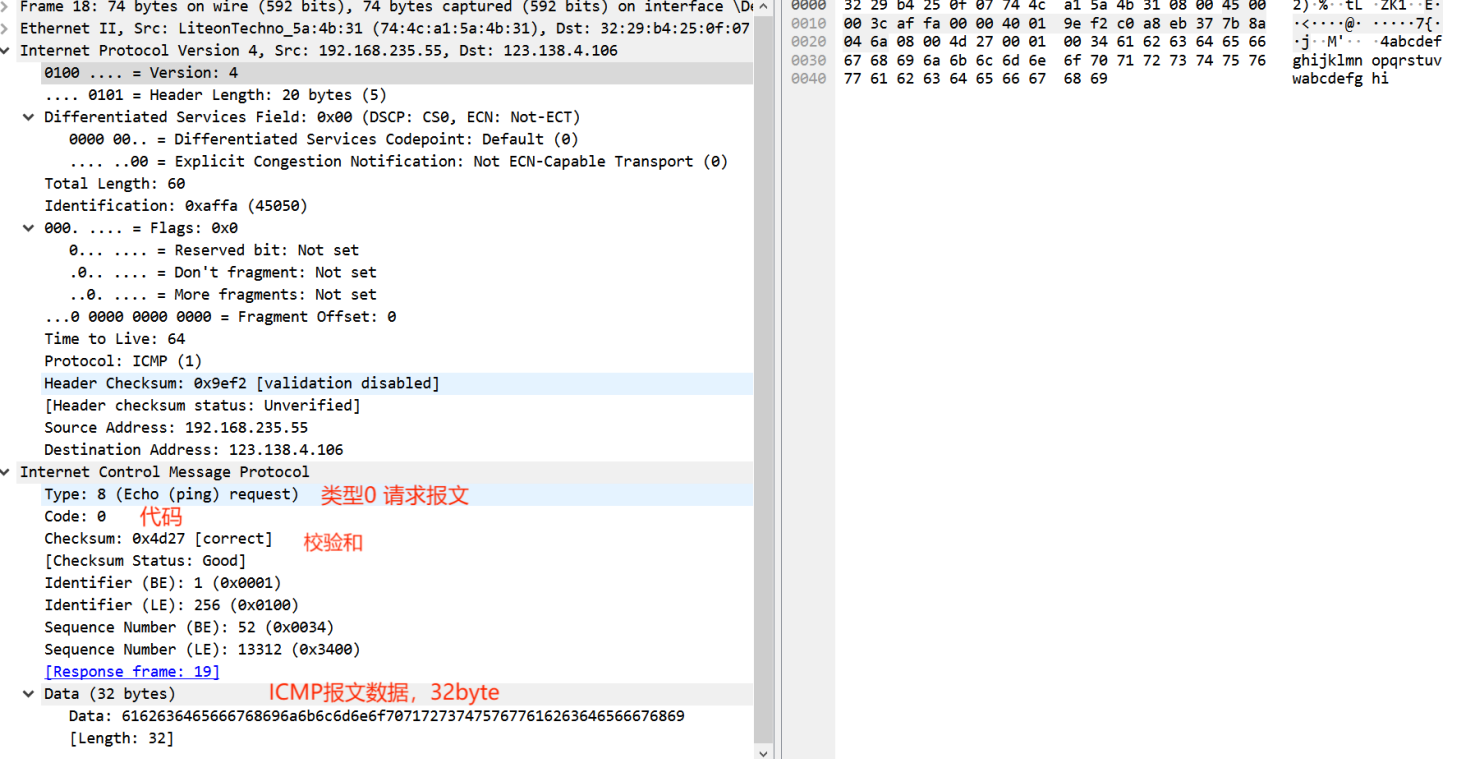

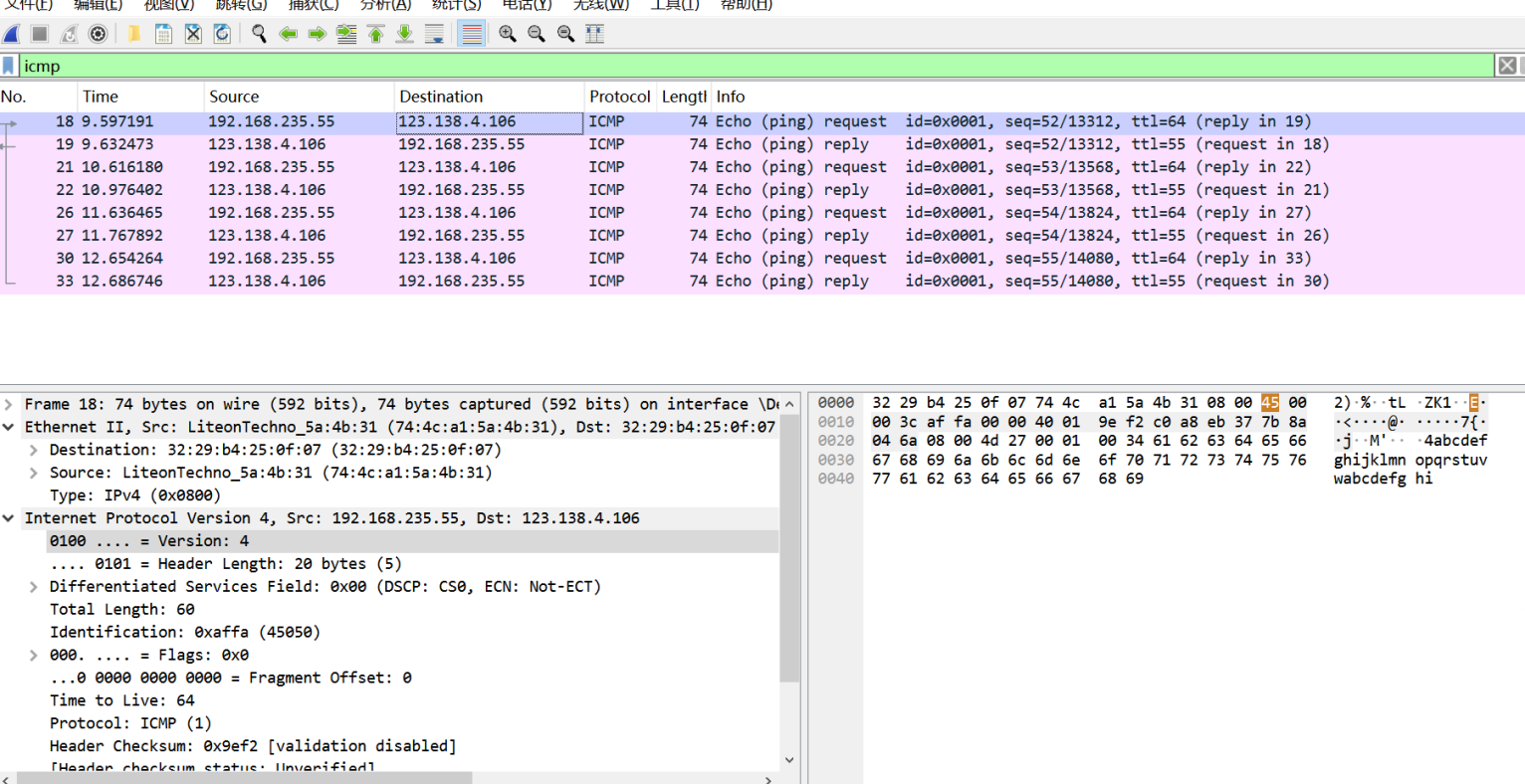

ICMP request 分析

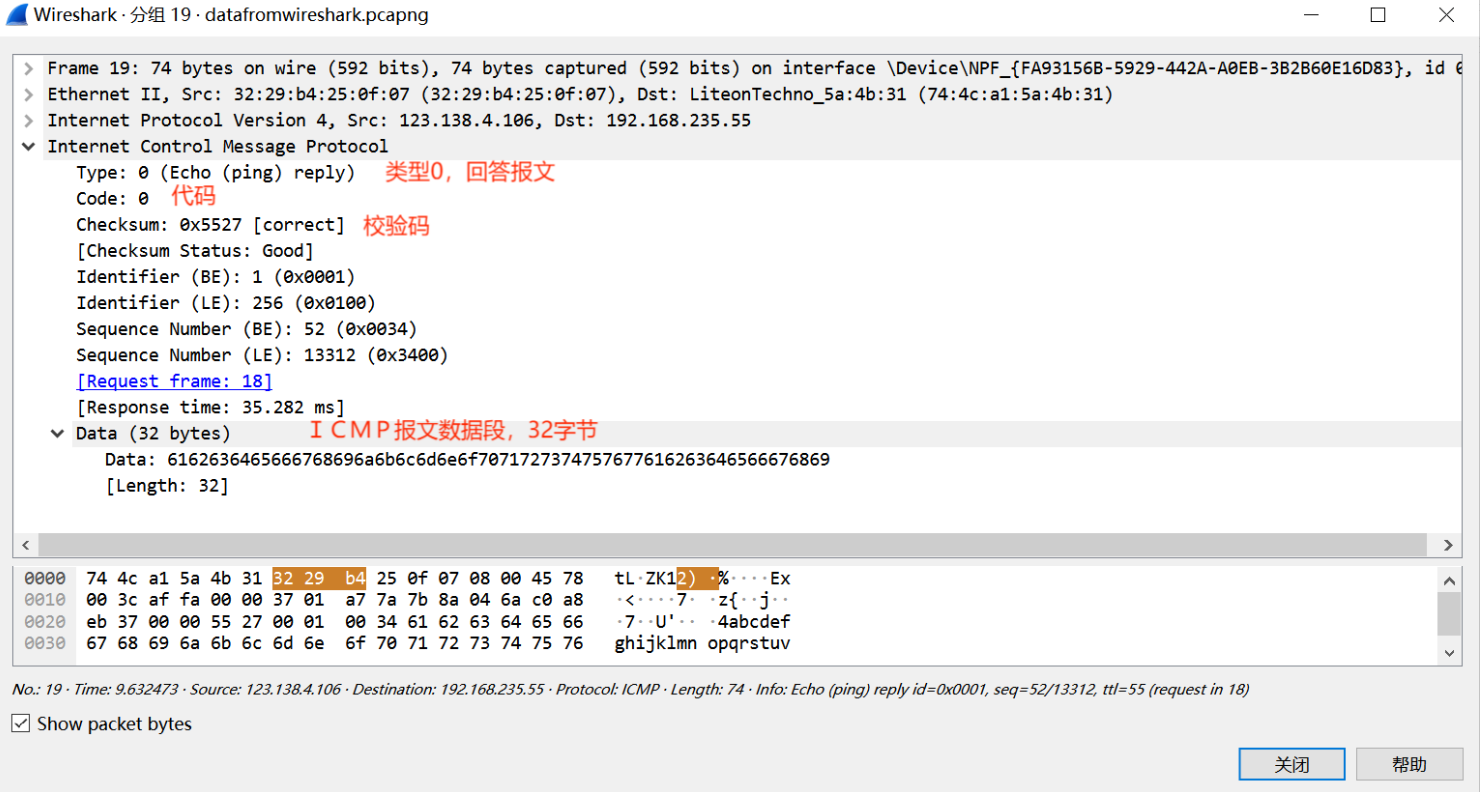

ICMP reply 分析

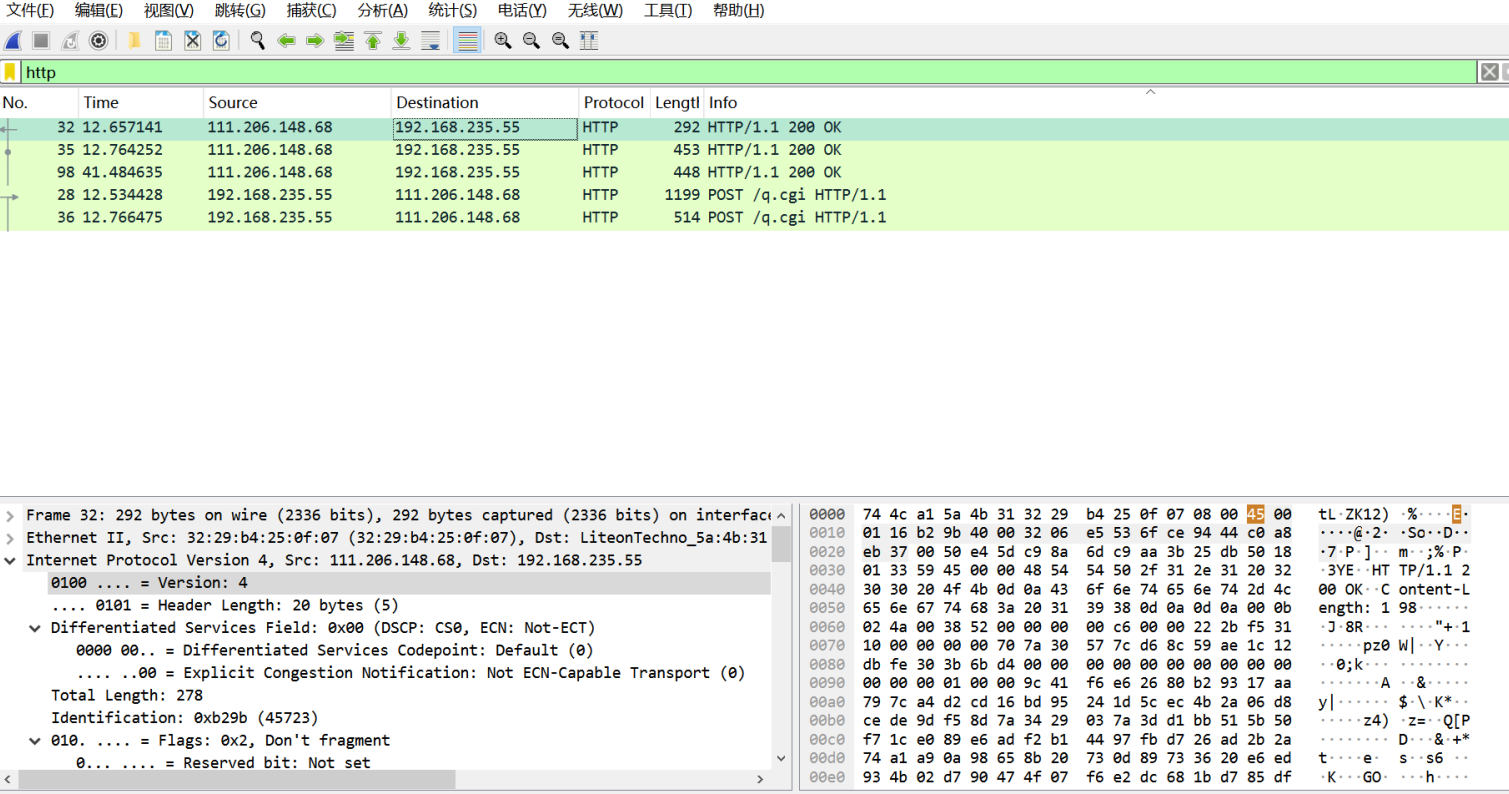

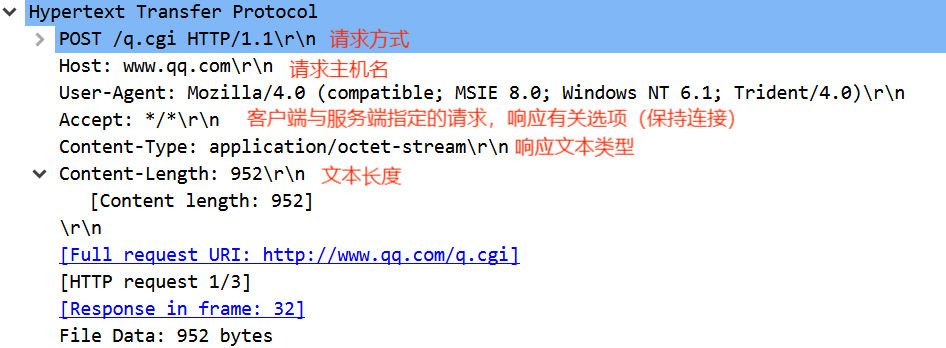

（2）捕获及分析 HTTP 协议数据包
HTTP 协议数据单元HTTP协议数据单元使用了TCP/IP协议栈中的应用层协议HTTP协议，以及传输层协议TCP协议，HTTP协议负责定义客户端和服务器之间的通信格式和规则，而TCP协议则负责在网络上传输HTTP协议定义的数据单元。在TCP/IP协议栈中，HTTP协议位于应用层，而TCP协议则位于传输层。

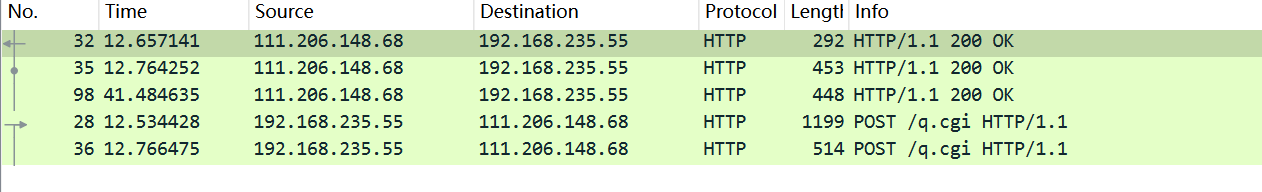

请求与响应

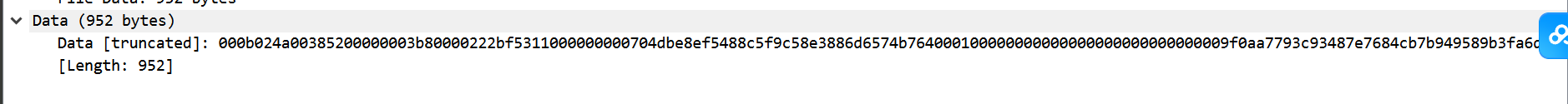

数据段

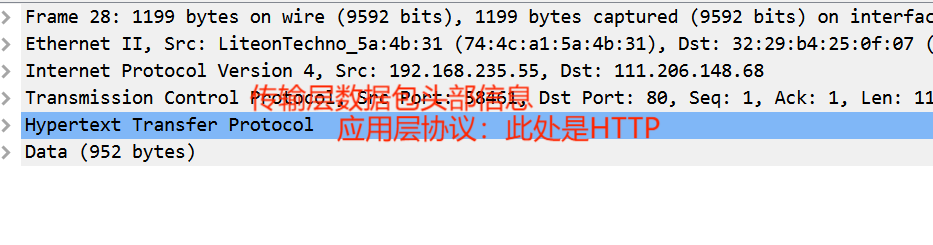

分析

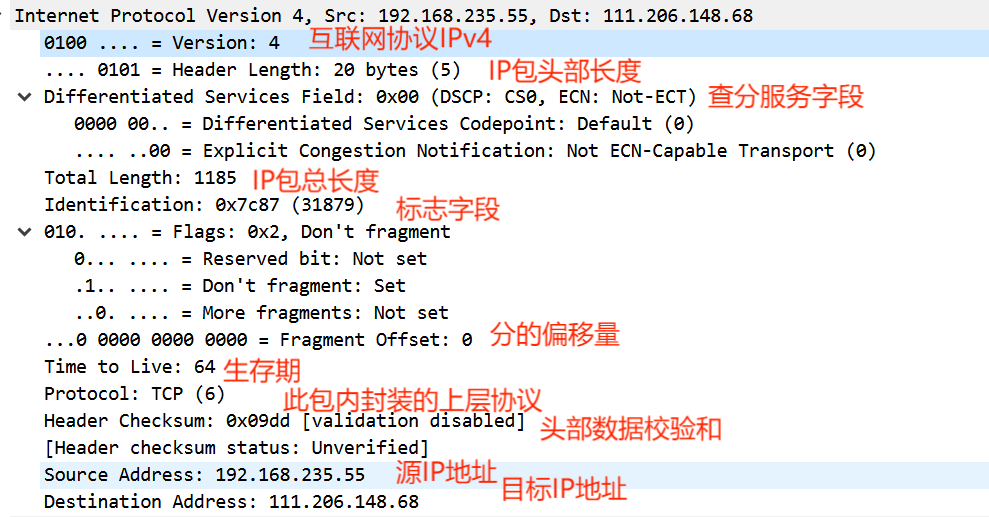

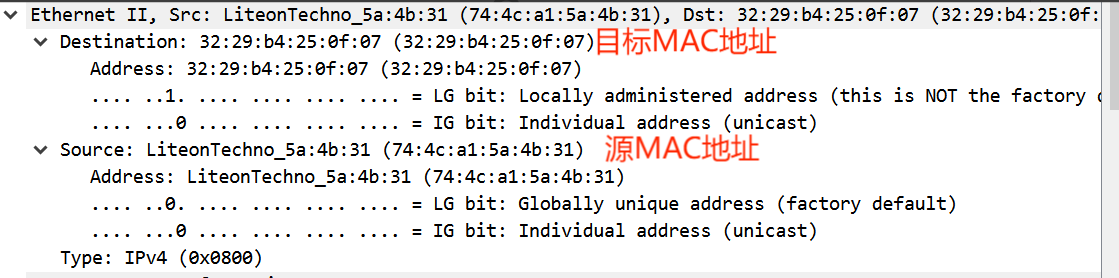

每层用的协议
应用层：HTTP协议
传输层：TCP协议
网络层：IP协议
数据链路层：ARP协议
物理层：

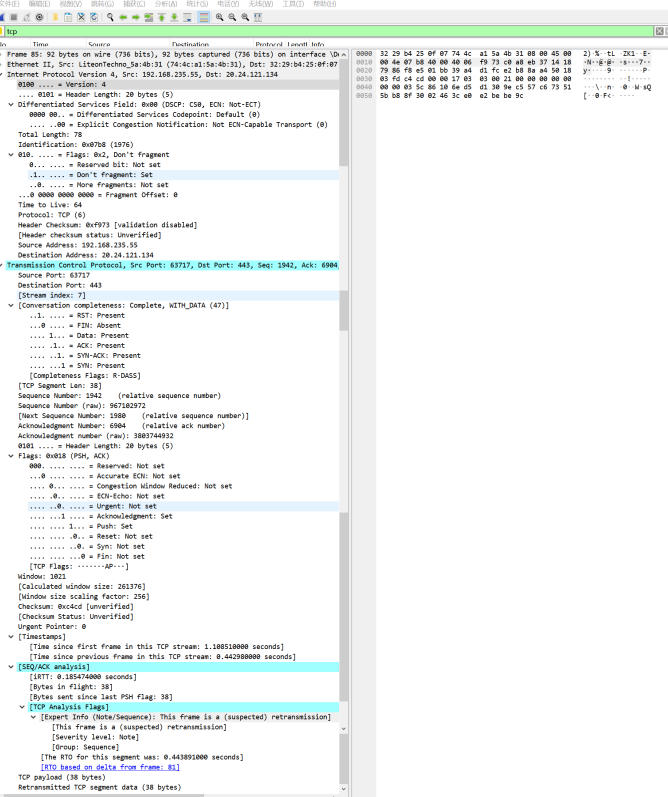

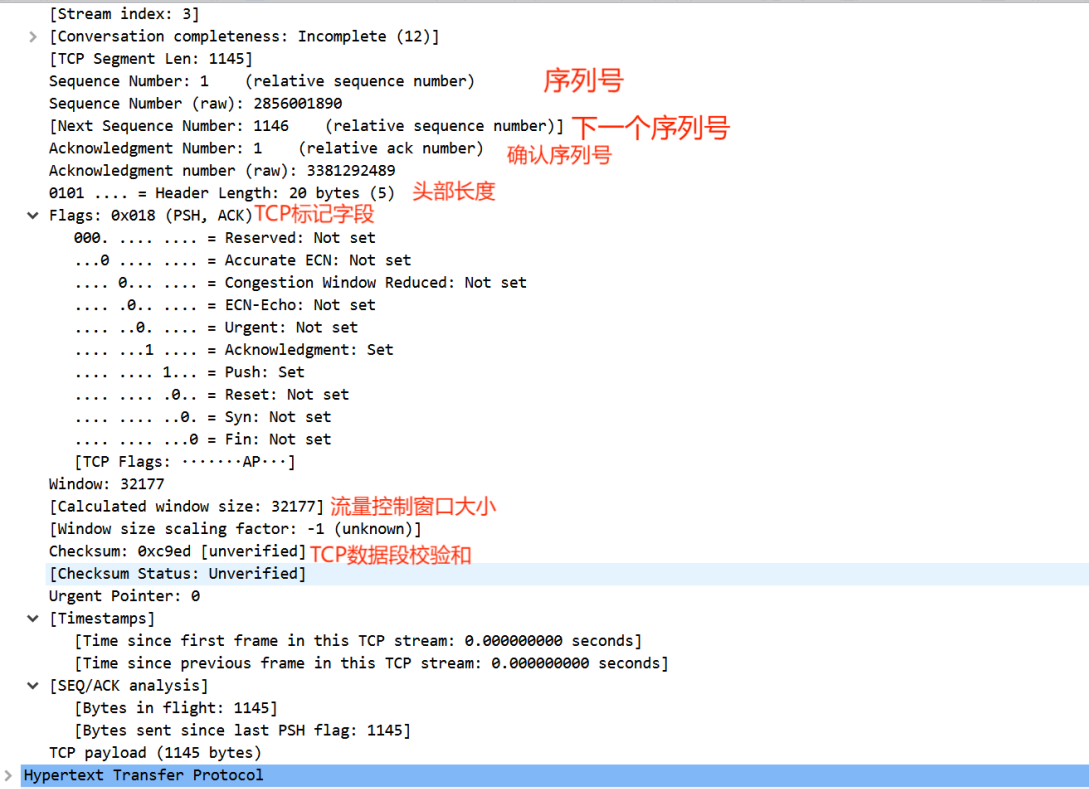

HTTP协议数据包中的各个字段含义
1.源端口和目的端口：源端口是发送方的端口号，目的端口是接收方的端口号。
2.序列号和确认号：序列号是发送方发送的第一个字节的序号，确认号是接收方期望收到的下一个字节的序号。
3.标志位：包括URG、ACK、PSH、RST、SYN和FIN六个标志位，用于控制TCP连接的建立、维护和关闭。
4.窗口大小：用于控制TCP流量的控制和流量控制。
5.Checksum：用于检验TCP头部和数据的完整性。
6.HTTP请求或响应：包括请求方法、请求URL、HTTP版本、请求头、请求体等字段，用于描述HTTP请求或响应的内容。
四、思考
1. 通过分析用 Wireshark 捕获到的数据，能得到哪些参数？
答：Wireshark可以捕获网络数据包，并显示数据包详细信息，通过分析这些信息，可以得到以下参数：
1.源IP地址和目标IP地址
2.源端口和目标端口
3.协议类型（TCP、UDP、HTTP、ARP、ICMP等各种协议）
4.数据包大小
5.时间戳
6.数据包内容
点开可以查看每个数据包的详细内容，包括各个字段的值和解释。
