计网笔记-传输层（二）TCP

TCP核心特性： 面向连接的、可靠的、字节流、全双工、点对点。

一、TCP连接：不仅仅是握手

1. 面向连接 (Connection-Oriented):

   • 握手 (Handshake): 在数据传输前，通信双方（客户端和服务器）必须通过“三次握手”建立连接。
     • 目的：
       • 交换初始序号 (ISN)。
       • 同步双方状态，如MSS、窗口缩放选项等。
       • 分配必要的内核资源（缓存、变量）。
     • 过程简述：
       1. 客户端 SYN(seq=client_isn) -> 服务器
       2. 服务器 SYN(seq=server_isn), ACK(ack=client_isn+1) -> 客户端
       3. 客户端 ACK(ack=server_isn+1) -> 服务器 (此报文可携带数据)
   • 逻辑连接: TCP连接是端到端系统TCP程序中的状态，中间网络设备（路由器）不感知或维护TCP连接状态，它们只处理IP数据报。
   • 状态变量: 连接双方都会初始化和维护一系列状态变量，如序号、确认号、窗口大小、RTT估计等。

2. 全双工 (Full-Duplex): 数据可以在两个方向上同时独立传输。每个方向都有自己的序号和确认号。

3. 点对点 (Point-to-Point): 一条TCP连接只涉及两个端点，不支持多播或广播。

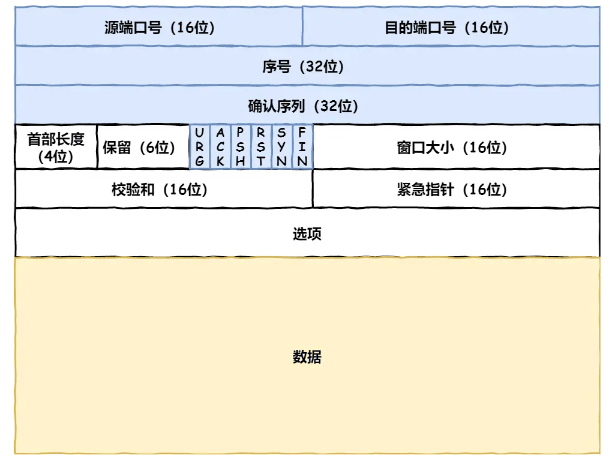

二、TCP报文段结构 (Segment Structure)

一个TCP报文段包含首部 (Header) 和数据 (Data Payload)。

• 源端口号 (Source Port) 和 目标端口号 (Destination Port) (各16位):
  • 用于在端系统中实现多路复用 (Multiplexing) 和多路分解 (Demultiplexing)，将数据导向正确的应用进程。
• 序号 (Sequence Number) (32位):
  • 标识该报文段数据部分第一个字节在整个字节流中的位置。
  • TCP将数据视为一个无结构的、有序的字节流。
  • ISN (Initial Sequence Number) 是随机选择的，以增加安全性。
• 确认号 (Acknowledgment Number) (32位):
  • 期望从对方接收的下一个字节的序号。
  • 只有当ACK标志位为1时才有效。
  • TCP提供累计确认 (Cumulative Acknowledgment)：确认号y表示序号小于y的所有字节都已正确按序接收。TCP只确认该流中至第一个丢失字节为止的字节
• 首部长度 (Header Length / Data Offset) (4位):
  • 表示TCP首部的长度，以32位字（4字节）为单位。
  • 最小值为5（20字节，无选项），最大值为15（60字节）。
• 保留 (Reserved) (通常为6位，RFC 3168后有调整用于ECN):
  • 未来使用，必须为0。
• 标志位 (Flags) (通常为6位，加上ECN后为8位):
  • URG: 紧急指针字段有效。
  • ACK: 确认号字段有效。
  • PSH: 推送功能，接收方应尽快将数据交给应用层。（实践中少用）
  • RST: 重置连接，通常在出现错误或异常时使用。
  • SYN: 同步序号，用于发起连接。
  • FIN: 终止连接，发送方已无数据发送。
  • CWR (Congestion Window Reduced) 和 ECE (ECN-Echo): 用于明确拥塞通告 (ECN)。
• 接收窗口 (Receive Window / rwnd) (16位):
  • 用于流量控制。
  • 表示接收方当前愿意接收的字节数量（可用的缓存空间）。
  • 单位是字节。可通过窗口缩放选项扩展。
• 校验和 (Checksum) (16位):
  • 对TCP首部、TCP数据以及一个伪首部（包含源IP、目标IP、协议号、TCP长度）进行计算，用于差错检测。
• 紧急指针 (Urgent Pointer) (16位):
  • 当URG标志位为1时有效，指向紧急数据最后一个字节的下一个字节的序号。（实践中少用）
• 选项 (Options) (可变长度，最多40字节):
  • 目的： 扩展TCP功能，协商参数。
  • 常见选项:
    • MSS (Maximum Segment Size): 在SYN报文段中协商，通常基于路径MTU设置，避免IP分片。
      •
    • Window Scale (RFC 7323): 允许接收窗口rwnd超过65535字节，用于高带宽延迟积网络。
    • SACK (Selective Acknowledgment, RFC 2018, 2883): 允许接收方指明已收到的失序报文段，提高重传效率。
    • Timestamps (RFC 7323):
      • RTTM (Round-Trip Time Measurement): 更精确的RTT测量。
      • PAWS (Protection Against Wrapped Sequence numbers): 防止序号回绕问题。
    • NOP (No-Operation): 用于选项字段的字节对齐。
• 数据 (Data Payload): 应用层数据。其长度受MSS限制。

三、可靠数据传输 (Reliable Data Transfer)

TCP使用多种机制确保数据可靠、按序到达：

1. 序号和确认号机制:
   • 累计确认: 如前所述。
   • 失序处理: 接收方通常会缓存失序到达的报文段，等待缺失的报文段填补间隔。

序号建立在传送的字节流之上，而不是建立在传送的报文段的序列之上。因此==一个报文段的序号是该报文段首字节的字节流编号。==引用https://kiprey.github.io/2021/05/cnatda-1/#4-%E9%9D%A2%E5%90%91%E8%BF%9E%E6%8E%A5%E7%9A%84%E8%BF%90%E8%BE%93%EF%BC%9ATCP

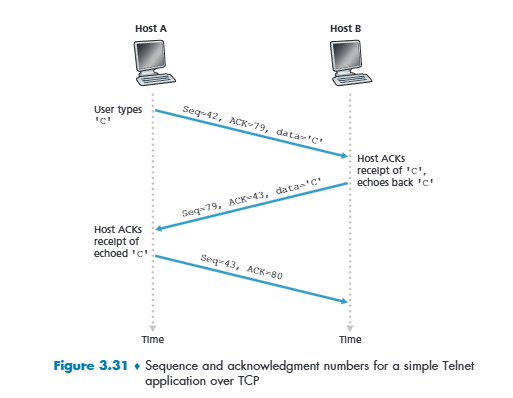

• 举例说明：


以下是交互过程的分解说明：

1)  **用户在主机 A 上输入字符 'C'：**
    *   主机 A 向主机 B 发送一个包含字符 'C' 的 TCP 报文段。
    *   **报文段详情 (A -> B):**
        *   `Seq=42`: 这是主机 A 发送的（第一个也是唯一一个）数据字节 'C' 的序号。这暗示主机 A 在此流中已经发送了42个字节，或者其初始序号 (ISN) 是41。
        *   `ACK=79`: 这是主机 A 的确认号，表明它期望从主机 B 收到的下一个字节的序号是79。
        *   `data='C'`: 报文段的载荷是单个字符 'C'。

2)  **主机 B 收到 'C' 并将其回显：**
    *   主机 B 上的 Telnet 服务器通常会将字符回显给客户端（主机 A）。
    *   主机 B 首先确认收到了 'C'，然后将 'C' 发送回去。
    *   **报文段详情 (B -> A):**
        *   `Seq=79`: 这是主机 B 发送的字符 'C' 的序号。这与主机 A 之前发送的 ACK（ACK=79）相吻合。
        *   `ACK=43`: 主机 B 确认收到了来自主机 A 的数据。因为 'C' 是1个字节且起始序号是42，所以期望从主机 A 收到的下一个字节是 42 + 1 = 43。
        *   `data='C'`: 载荷是回显的字符 'C'。

3)  **主机 A 收到回显的 'C' 并进行确认：**
    *   主机 A 收到了主机 B 回显的 'C'。
    *   主机 A 向主机 B 发回一个确认。如果用户没有输入其他内容，这个报文段可能不包含新的数据。
    *   **报文段详情 (A -> B):**
        *   `Seq=43`: 这是主机 A 当前的序号。因为它之前发送到字节42 ('C')，所以它的下一个数据字节将从43开始。即使此报文段中没有发送新数据，序号也必须是有效的。
        *   `ACK=80`: 主机 A 确认收到了来自主机 B 的回显 'C'。因为主机 B 以序号79发送了 'C'（且 'C' 是1个字节），所以期望从主机 B 收到的下一个字节是 79 + 1 = 80。

2. 超时重传机制 (Retransmission Timeout / RTO):

   • TCP使用超时/重传机制来处理报文段的丢失问题。超时时间间隔长度必须大于该连接的往返时间(RTT)，即从一个报文段发出到它被确认的时间，否则会造成不必要的重传。
   • RTT估计:
     • SampleRTT: 从报文段发出到收到其确认之间的时间。
     • $EstimatedRTT=(1-\alpha )\ast EstimatedRTT+\alpha \ast SampleRTT(\alpha \approx 0.125)$
     • $DevRTT=(1-\beta )\ast DevRTT+\beta \ast |SampleRTT-EstimatedRTT|$ (β ≈ 0.25)
     • $TimeoutInterval(RTO)=EstimatedRTT+4\ast DevRTT$
     • 初始RTO通常为1秒。
     • Karn算法: 不对重传报文段的ACK进行SampleRTT采样，避免重传歧义。
   • 超时事件: 若在RTO内未收到确认，则认为报文段丢失，进行重传。
   • 超时间隔加倍 (Exponential Backoff): 每次超时重传后，RTO会翻倍，以应对持续的网络拥塞或长时间的延迟。而不是由EstimatedRTT和DevRTT推断出的值。

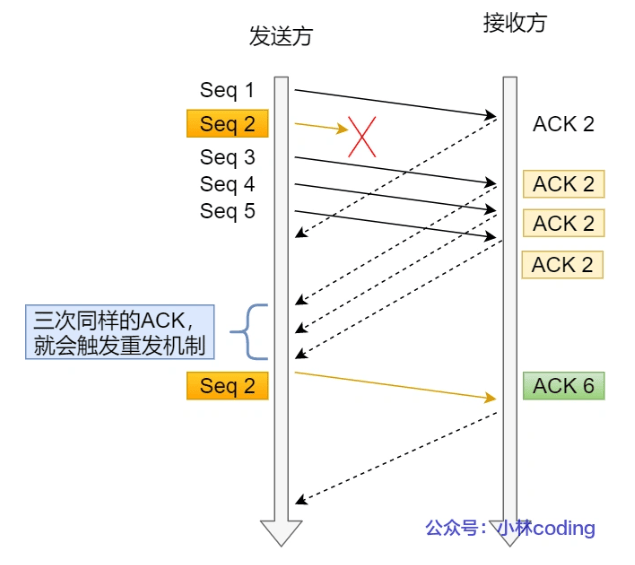

3. 快速重传 (Fast Retransmit):
   超时重传的周期相对较长，可以用快速重传来解决超时重发的时间等待问题。
   不以时间为驱动，而以数据为驱动进行重传

   •
   • 当发送方收到3个或更多针对同一数据的冗余ACK (Duplicate ACKs) 时，不等超时定时器到期就立即重传该数据之后的报文段。
   • 原理： 冗余ACK表明接收方收到了后续的报文段，但之前的某个报文段丢失了。

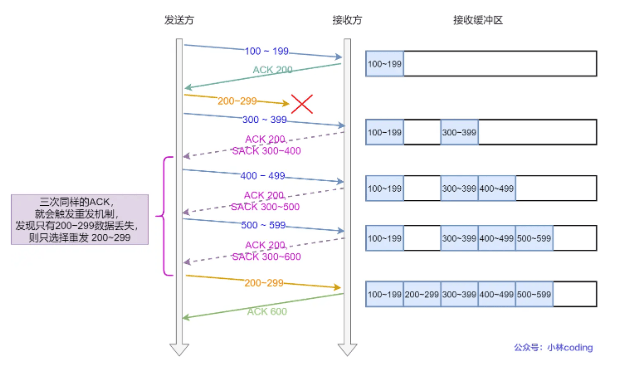

4. 选择确认 (SACK - Selective Acknowledgment):

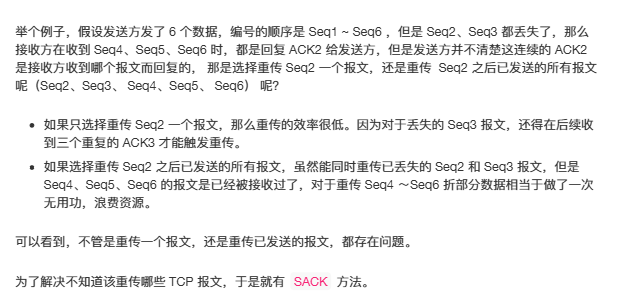

   快速重传解决了超时问题，还有一个问题就是重传的时候是重传一个还是重传所有问题，所以引出了SACK.
   小林coding


   • 作为TCP选项，允许接收方明确告知发送方哪些不连续的数据块已收到。
   • 发送方可以据此只重传真正丢失的报文段，而不是从第一个丢失点开始的所有数据。


5. 校验和 (Checksum): 用于检测报文段在传输过程中是否发生比特错误。

TCP的差错恢复机制可以看作是 GBN (Go-Back-N) 和 SR (Selective Repeat) 协议的混合体。 基础是累计确认（类似GBN），但通过缓存失序报文段和SACK选项（类似SR）来提高效率。

四、流量控制 (Flow Control)

• 目的: 防止发送方发送数据过快，超出接收方处理能力，导致接收方缓存溢出。
• 机制: 使用接收窗口 (rwnd)。
  • 接收方在其发送给发送方的报文段的rwnd字段中通告其当前可用的缓存空间。
  • 发送方维护的有效窗口 (Effective Window) = min(cwnd, rwnd) - (LastByteSent - LastByteAcked)。
  • 发送方发送的数据量不能超过接收方的rwnd。
• 零窗口问题与持续探测:
  • 当rwnd=0时，接收方缓存已满。
  • 若此时接收方没有数据要发给发送方，发送方可能不知道何时rwnd变非零。
  • TCP规范要求： 当接收窗口为0时，发送方会周期性地发送只包含1字节数据的探测报文段 (Persist Timer)。接收方必须确认这些探测报文，并在确认中包含当前的rwnd值。

五、拥塞控制 (Congestion Control)

•

• 目的: 防止过多数据注入网络，导致网络拥塞（路由器缓存溢出、高延迟、丢包）。

• 机制: TCP发送方通过维护一个拥塞窗口 (cwnd) 来动态调整发送速率。

  • 实际发送速率受限于 min(cwnd, rwnd) / RTT。

• 拥塞感知:

  • 丢包事件 (Packet Loss): 主要的拥塞信号。
    • 超时 (Timeout)
    • 3个冗余ACK (Fast Retransmit)
  • ECN (Explicit Congestion Notification): 网络辅助机制，路由器可以在IP头中标记拥塞，接收方通过TCP头反馈给发送方。

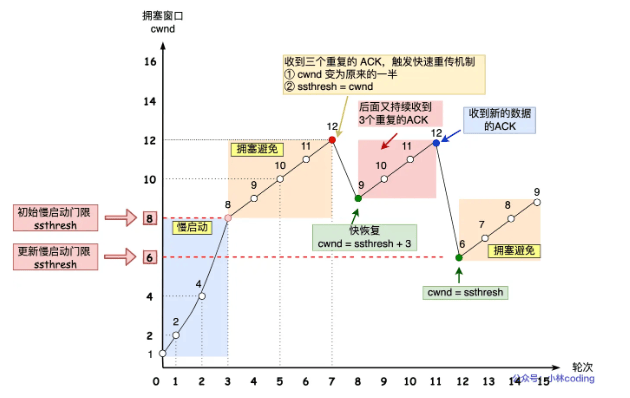

• TCP拥塞控制算法 (核心思想：AIMD - Additive Increase, Multiplicative Decrease):

•

  1. 慢启动 (Slow Start):

     • 初始 cwnd = 1 MSS (或2-4 MSS，根据RFC)。
     • 每收到一个ACK，cwnd增加1 MSS (指数增长，每RTT翻倍)。
     • 目的： 快速探测网络可用带宽。
     • 当cwnd达到慢启动阈值 (ssthresh) 时，或发生丢包时，转换状态。

  2. 拥塞避免 (Congestion Avoidance):

     • 当cwnd >= ssthresh时进入。
     • cwnd每RTT增加1 MSS (线性增长)。
     • 目的： 谨慎增加发送速率，避免迅速再次拥塞。

  3. 拥塞处理 (对丢包事件的反应):

     • 超时丢包 (TCP Tahoe/Reno):
       • ssthresh = cwnd / 2
       • cwnd = 1 MSS
       • 重新进入慢启动。
     • 3个冗余ACK (TCP Reno):
       • ssthresh = cwnd / 2
       • cwnd = ssthresh + 3 MSS (快速重传后，inflate窗口以应对冗余ACK)
       • 进入快速恢复 (Fast Recovery) 状态。

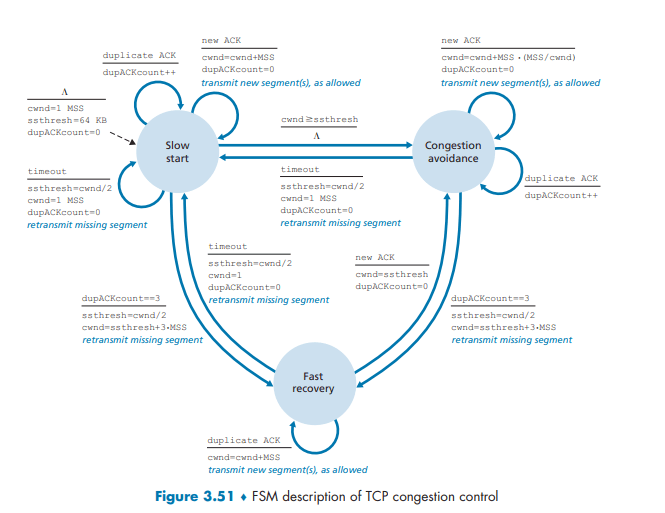

  4. 快速恢复 (Fast Recovery - TCP Reno):
     图片引用自：小林coding

     •
     • 每收到一个额外的冗余ACK，cwnd增加1 MSS (继续inflate)。
     • 当收到对丢失报文段的新ACK时：
       • cwnd = ssthresh
       • 进入拥塞避免状态。
     • 若发生超时，则按超时丢包处理（cwnd=1 MSS，进入慢启动）。

• ssthresh (Slow Start Threshold):

  • 初始值可以很高。
  • 发生拥塞时，通常设置为当前cwnd的一半。

• 拥塞控制算法的演进:

  • Tahoe: 早期版本，任何丢包都导致cwnd=1。
  • Reno: 引入快速重传和快速恢复。
  • NewReno: 改进Reno对一个窗口内多个丢包的处理。
  • SACK-TCP: 结合SACK选项，更精确重传，改进恢复。
  • CUBIC: Linux默认，基于三次函数，高BDP网络友好。
  • BBR (Bottleneck Bandwidth and Round-trip propagation time): Google开发，不依赖丢包，基于带宽和RTT估计。

• 公平性: 理想情况下，多个TCP连接共享瓶颈链路时，应能公平分配带宽。但UDP等无拥塞控制的协议可能挤占TCP流量。

六、TCP连接管理 (Connection Management)

1. 三次握手 (Three-Way Handshake): 建立连接。

   • (已在第一部分详述)
   • SYN洪泛攻击 (SYN Flood Attack): 攻击者发送大量SYN请求但不完成握手，耗尽服务器资源。防御机制包括SYN Cookies、防火墙限制等。

2. 四次挥手 (Four-Way Handshake): 拆除连接。

   • TCP连接是全双工的，每个方向的关闭都是独立的。
   • 过程简述 (A主动关闭，B被动关闭):
     1. A FIN(seq=x) -> B (A表示不再发送数据)
     2. B ACK(ack=x+1) -> A (B确认收到A的FIN)
     • 此时B可能仍有数据要发送给A，连接处于半关闭 (Half-Close) 状态。
     3. B FIN(seq=y) -> A (B表示也不再发送数据)
     4. A ACK(ack=y+1) -> B (A确认收到B的FIN)
   • 状态机与TIME_WAIT状态:
     • 主动关闭方在发送最后一个ACK后会进入TIME_WAIT状态。
     • 目的：
       1. 确保最后一个ACK能到达对方（若丢失，对方会重传FIN，TIME_WAIT状态的A可以重发ACK）。
       2. 确保网络中所有与此连接相关的旧的、延迟的报文段都已消失，防止它们干扰后续使用相同四元组（源IP、源端口、目标IP、目标端口）的新连接。持续时间通常为 2*MSL (Maximum Segment Lifetime)。

七、其他重要机制与概念

1. Nagle算法 (RFC 896):

   • 目的： 减少网络中的小报文段（"糊涂窗口综合症"的一种表现），提高网络效率。
   • 机制： 如果有已发送但未确认的数据，并且新产生的数据小于MSS，则缓存这些小数据，直到收到ACK或积累到MSS再发送。
   • 影响： 可能引入小延迟，对某些交互式应用（如Telnet、SSH按键回显）不利，可禁用 (TCP_NODELAY socket选项)。

2. 延迟ACK (Delayed ACKs):

   • 目的： 减少纯ACK报文的数量，提高效率。
   • 机制： 接收方不必为每个收到的数据段立即发送ACK，可以等待一小段时间（如200ms）或等待有数据要捎带时再发送。
   • 影响： 可能引入小延迟。与Nagle算法同时作用时，可能导致更明显的延迟。

3. 字节流服务 (Byte-Stream Service):

   • TCP向上层应用提供的是一个无边界的、有序的字节流。应用层写入的数据可能会被TCP分割成多个报文段，或者多个小写入可能会被TCP合并成一个报文段。应用层需要自己处理消息边界。

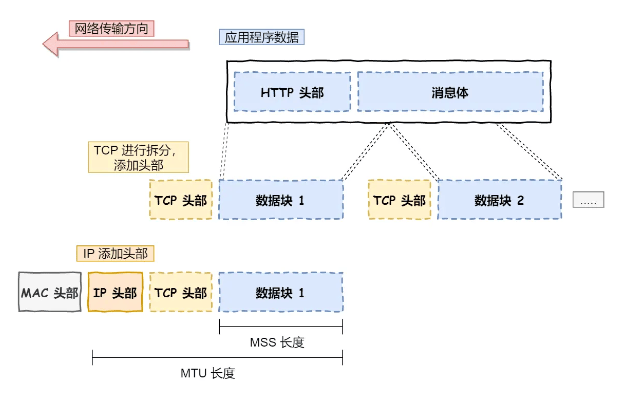

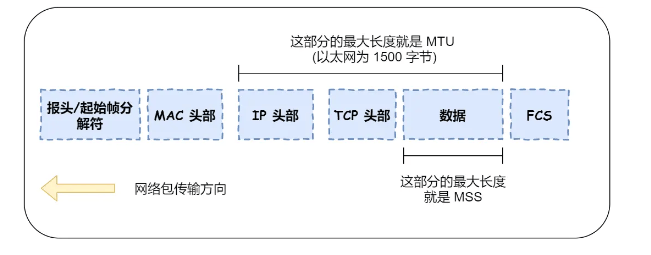

4. 最大报文段长度 (MSS - Maximum Segment Size):

   • TCP报文段中数据部分的最大长度。
   • 通常根据路径MTU（最大传输单元）减去TCP/IP首部长度来设置，以避免IP层分片。
   • 在三次握手期间通过TCP选项协商。

5. TCP状态机 (TCP State Machine):

   • 描述TCP连接从建立到关闭过程中的各种状态及其转换。
   • 关键状态：CLOSED, LISTEN, SYN_SENT, SYN_RCVD, ESTABLISHED, FIN_WAIT_1, FIN_WAIT_2, CLOSE_WAIT, LAST_ACK, TIME_WAIT。

八、TCP的局限性与未来

1. 队头阻塞 (Head-of-Line Blocking): 在单个TCP连接中，一个报文段的丢失会阻塞后续所有报文段的交付，即使它们已正确到达。
2. 连接建立延迟: 三次握手至少引入1个RTT的延迟。
3. 对某些应用不理想: 实时音视频、游戏等对低延迟要求高、能容忍少量丢包的应用，可能更适合UDP。
4. 移动网络和高丢包环境下的表现: 传统的TCP拥塞控制将丢包视为拥塞，可能在无线等非拥塞丢包环境下表现不佳。
5. 演进方向 (例如QUIC):
   • QUIC运行在UDP之上，解决了TCP的一些问题：
     • 多路复用流，避免队头阻塞。
     • 更快的连接建立 (0-RTT或1-RTT)。
     • 集成的TLS加密。
     • 独立的流级拥塞控制。

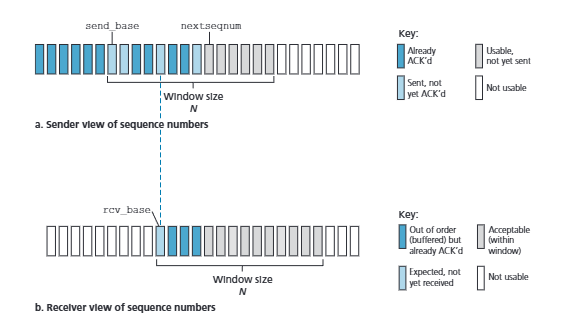

滑动窗口直接看小林coding的写的很清楚了，参考以下图例，cs144 lab0、lab1

参考

1. 自顶向下第八版
2. 小林coding
3. kiprey.github.io
