基于AH1101芯片的5V升18.6V LED恒流背光供电方案设计
在现代电子设备中，LED背光技术因其高效、节能、寿命长等优点被广泛应用于各类显示设备。本文将详细介绍如何利用AH1101高效升压恒流驱动芯片，实现从5V输入电压升压至18.6V，为LED背光板提供稳定恒流供电的完整解决方案。AH1101是一款专为LED驱动设计的高性能芯片，具有宽输入电压范围（2.7V-100V）、高效率（可达95%）和优异的恒流特性，非常适合用于便携式设备、显示器背光等应用场景。
通过本文，您将了解到AH1101芯片的核心特性、电路设计要点、关键元件选型建议以及实际应用中的注意事项，帮助您快速完成从5V升压至18.6V的LED背光供电系统设计。
AH1101芯片概述
AH1101是一款高效率、高精度的升压型LED恒流驱动控制芯片，采用先进的开关模式控制技术，能够为多颗串联或并联的高亮度LED提供稳定的驱动电流。
主要特性
- 宽输入电压范围：2.7V至100V，特别适合从锂电池、USB 5V等低电压电源升压驱动LED
- 高输出电压能力：最高可输出100V，轻松满足18.6V背光板需求
- 恒流精度高：±1.5%的恒流精度，确保LED亮度均匀稳定
- 高效率：转换效率高达95%，减少能量损耗
- 可调输出电流：通过外部电阻设置输出电流，设计灵活
- PWM调光支持：EN引脚支持PWM信号输入，实现亮度调节
- 多重保护功能：包括过温保护、欠压保护等，提高系统可靠性
封装与引脚

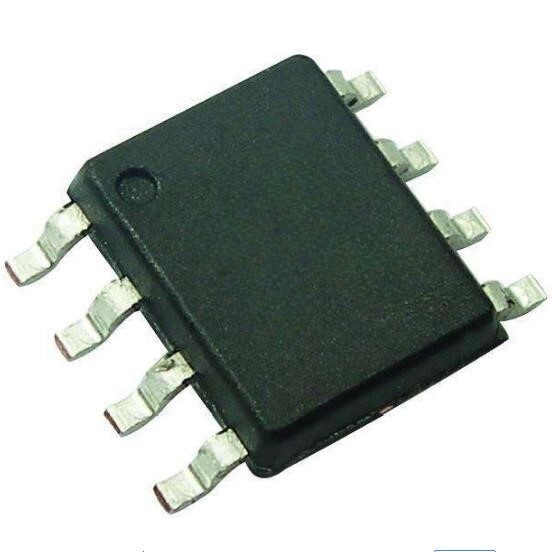

AH1101采用标准的SOP-8无铅封装，引脚排列紧凑，适合空间受限的应用场景。各引脚功能如下：
- VIN：电源输入引脚，连接输入电容
- GND：接地引脚
- EN：使能控制引脚，支持PWM调光
- RT：关断时间调节引脚，通过电容设置
- FB：电流反馈引脚，连接电流采样电阻
- CS：电流限制检测引脚
- SW：开关节点引脚，连接电感和二极管
- VDD：内部稳压器输出引脚，需接旁路电容
电路设计详解
系统架构
基于AH1101的5V升18.6V LED背光供电系统主要由以下几部分组成：
- 输入滤波电路：滤除输入电源的噪声和纹波
- 升压转换电路：AH1101芯片及外围元件组成的DC-DC升压电路
- 恒流控制电路：通过采样电阻实现LED电流检测与调节
- 输出保护电路：防止过压、过流等异常情况损坏LED
- PWM调光接口：连接MCU实现亮度控制
关键参数计算
1. 输出电压设置
本设计目标输出电压为18.6V，AH1101通过外部功率MOS管和电感、二极管等元件实现升压功能。输出电压主要由以下因素决定：
- 输入电压（5V）
- 开关占空比
- 电感值和开关频率
AH1101采用固定关断时间控制方式，关断时间可通过外部电容（连接RT引脚）进行调节，工作频率最高可达1MHz。
2. 输出电流设置
LED背光板的驱动电流通过外部采样电阻设置。AH1101的FB引脚电流采样电压为250mV，因此所需输出电流I_LED可通过以下公式计算：
R_SENSE = V_FB / I_LED = 0.25V / I_LED例如，若需要300mA的LED电流，则采样电阻应为：
R_SENSE = 0.25V / 0.3A ≈ 0.83Ω建议选择1%精度的金属膜电阻以确保恒流精度。
3. 电感选择
电感值是影响转换效率和输出纹波的关键参数。对于5V升18.6V应用，推荐电感值计算公式为：
L = [(V_OUT - V_IN) × t_OFF] / I_L其中：
- V_OUT = 18.6V
- V_IN = 5V
- t_OFF为关断时间（由RT引脚电容设置）
- I_L为电感电流纹波，通常取输出电流的20%-40%
实际设计中，可选择4.7μH至10μH的功率电感，饱和电流应大于最大输出电流的1.5倍。
完整电路原理图
下图展示了基于AH1101的5V升18.6V LED恒流驱动电路原理图：
[原理图描述]
1. 输入部分：5V电源接入VIN引脚，并联10μF陶瓷电容滤波
2. 升压电路：AH1101的SW引脚连接7μH功率电感和肖特基二极管（如SS34）
3. 输出部分：二极管阴极接18.6V输出，并联22μF低ESR电容
4. 电流检测：0.83Ω采样电阻连接在FB与GND之间
5. 关断时间设置：1nF电容连接RT引脚到GND
6. 使能控制：EN引脚可通过10k电阻上拉至VIN或连接MCU PWM信号元件选型建议
1. 功率电感
选择要点：
- 电感值：7μH（针对1MHz开关频率优化）
- 饱和电流：≥1.5A
- DCR（直流电阻）：尽可能低以减少损耗
- 封装：适合PCB布局的尺寸，如CDRH系列
推荐型号：Murata LQH3N7R0M24或TDK VLS3015ET-7R0N
2. 整流二极管
选择要点：
- 类型：超快恢复或肖特基二极管
- 反向电压：≥30V（考虑余量）
- 正向电流：≥1A
- 开关速度：快恢复时间
推荐型号：SS34（3A/40V肖特基二极管）
3. 输入/输出电容
输入电容：
- 类型：低ESR陶瓷电容
- 容值：10μF X5R/X7R
- 电压等级：10V
输出电容：
- 类型：低ESR陶瓷电容或多颗并联
- 容值：22μF X5R/X7R
- 电压等级：25V
推荐型号：Murata GRM21BR61E106KA73（10μF/10V）和GRM21BR61E226MEA0（22μF/25V）
4. 电流采样电阻
选择要点：
- 阻值：根据所需LED电流计算
- 精度：1%或更高
- 功率：足够承受I²R损耗
- 类型：金属膜电阻
推荐型号：0.83Ω 1% 0805封装金属膜电阻
PCB布局指南
良好的PCB布局对开关电源的性能至关重要，特别是对于高频开关电路。以下是基于AH1101的PCB布局建议：
- 功率回路最小化：
-
- 保持SW节点（连接电感、二极管和芯片SW引脚）的走线尽可能短而宽
- 输入电容尽量靠近VIN和GND引脚
- 地平面设计：
-
- 使用完整的接地平面提高散热和噪声性能
- 将模拟地（FB采样电阻）与功率地单点连接
- 热管理：
-
- 为芯片底部提供足够的铜面积散热
- 必要时添加过孔连接至背面铜层
- 敏感信号隔离：
-
- FB采样走线远离高频开关节点
- RT引脚电容靠近芯片放置
- 层叠建议：
-
- 4层板最佳，包含完整电源和地平面
- 2层板需精心规划电流路径
性能测试与优化
完成电路设计和PCB制作后，需进行以下测试验证：
1. 基本功能测试
- 空载电压：测量无负载时的输出电压，应接近18.6V
- 带载能力：逐步增加负载，观察电压稳定性
- 效率测量：在不同负载下测量输入/输出功率，计算效率
2. 动态响应测试
- 负载瞬变响应：快速改变负载电流，观察输出电压恢复情况
- 输入电压变化：改变输入电压（如4.5V-5.5V），检查输出稳定性
3. 热性能测试
- 连续工作温升：在最大负载下长时间工作，监测关键元件温度
- 热成像分析：识别热点并优化布局
4. 优化建议
根据测试结果可进行以下优化：
- 效率提升：
-
- 选择更低DCR的电感
- 使用更低VF的肖特基二极管
- 优化开关频率和关断时间
- 稳定性改善：
-
- 调整输出电容值和类型
- 优化补偿网络（如有）
- EMI降低：
-
- 添加输入/输出滤波
- 优化开关节点布局
实际应用案例
AH1101芯片已成功应用于多种LED背光场景，以下是两个典型应用案例：
案例1：便携式显示器背光驱动
- 输入电源：单节锂电池（3.7V）或USB 5V
- 输出规格：18.6V/300mA，驱动6串LED
- 特点：
-
- 支持PWM调光，亮度可调
- 效率>90%，延长电池寿命
- 超薄设计，适合便携设备
案例2：工业设备背光模块
- 输入电源：12V DC
- 输出规格：18.6V/600mA，驱动高亮度背光
- 特点：
-
- 宽温度范围工作（-40℃~85℃）
- 抗干扰能力强，适合工业环境
- 长期工作稳定性好
常见问题解答
Q1: 如何实现LED亮度调节？
A1: AH1101提供两种调光方式：
- PWM调光：向EN引脚输入PWM信号，频率建议在100Hz-20kHz
- 模拟调光：通过改变FB引脚的参考电压（需额外电路）
Q2: 输入电压低于5V时电路能否工作？
A2: AH1101最低工作电压为2.7V，但输入电压降低时最大输出功率会相应减小。建议保持输入≥4V以确保18.6V输出
Q3: 如何提高系统效率？
A3: 可采取以下措施：
- 选择高品质低DCR电感
- 使用低VF肖特基二极管
- 优化PCB布局减少寄生参数
- 适当提高开关频率（需平衡效率与EMI）
Q4: 多颗LED如何连接？
A4: 对于18.6V输出，建议采用串联连接方式（如6颗3V LED），可确保各LED电流一致。如需并联，需确保每路都有独立限流
结论
AH1101作为一款高性能升压恒流LED驱动芯片，非常适合5V升18.6V的背光供电应用。其宽输入电压范围、高效率和优异的恒流特性，使其在便携设备、工业显示等领域具有显著优势。通过本文提供的设计指南、元件选型建议和布局技巧，工程师可以快速实现稳定可靠的LED背光驱动解决方案。
与同类产品相比，AH1101具有以下优势：
- 更宽的输入电压范围（2.7V-100V）
- 更高的集成度（内置多种保护功能）
- 更灵活的调光接口
- 更具性价比的解决方案
随着LED背光技术的不断发展，AH1101这类高效驱动芯片将在更多应用场景中发挥重要作用，为显示设备提供稳定、节能的背光解决方案。
