FPGA学习知识（汇总）

1. wire与reg理解，阻塞与非阻塞

2. 时序取值，时钟触发沿向左看

3. ip核/setup debug 添加 ila

一、ila使用小技巧

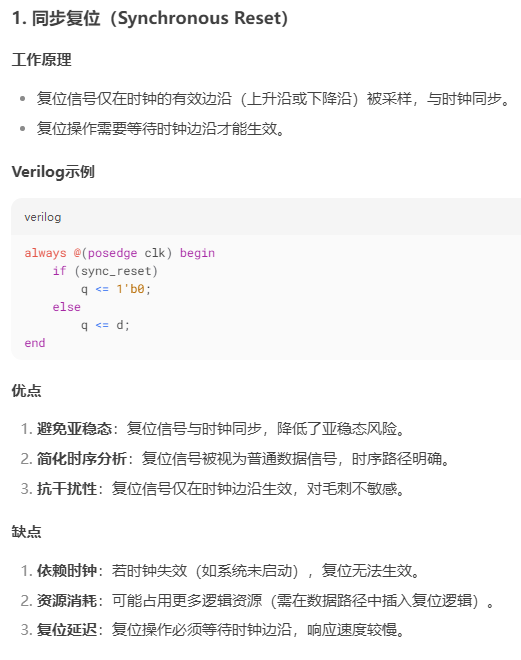

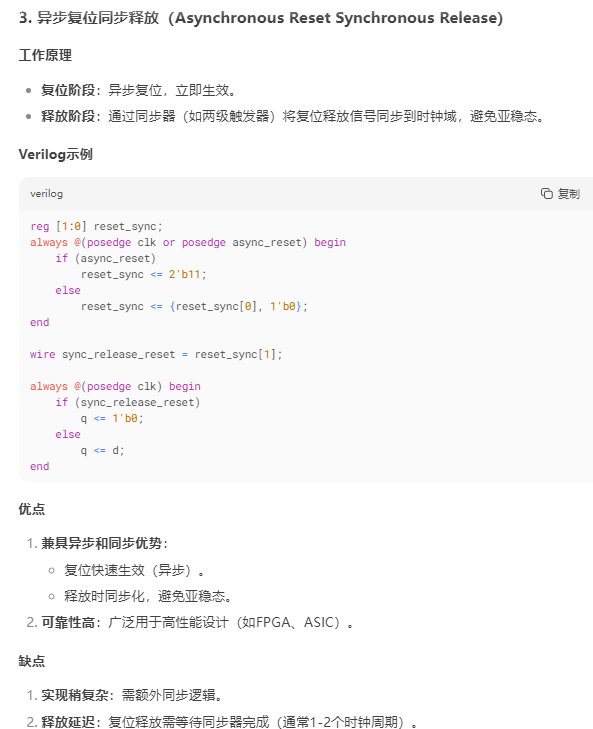

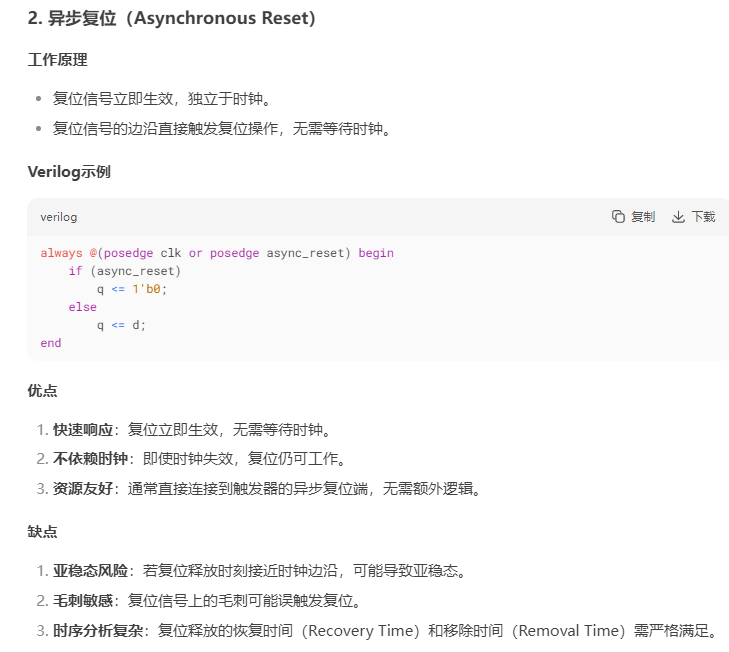

 二、同步复位、异步复位和异步复位同步释放

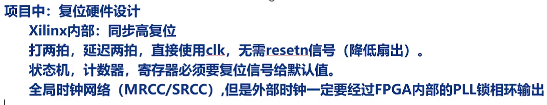

设计复位设计，尽量使用 异步复位同步释放；尽管该方法仍然对毛刺敏感，但原本的毛刺复位信号也是一个不定态，无法得知该毛刺是否对工程产生负面影响，那么针对该毛刺，放大了之后更好便于处理问题。

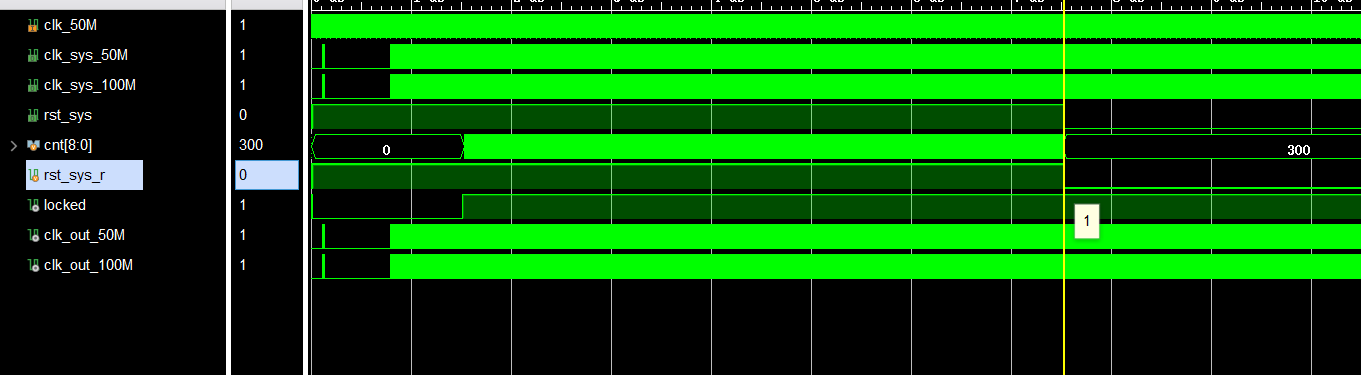

1.项目工程复位时钟产生：

外部晶振时钟经过pll的ip核，通过locked信号，引入计数器cnt对复位信号进行展宽，以便后续的多时钟域进行打拍寄存。例如在后续的ddr设计中，在mig核使用同步复位时，现将复位进行展宽，在进行打两拍寄存，实现对ui_clk的同步

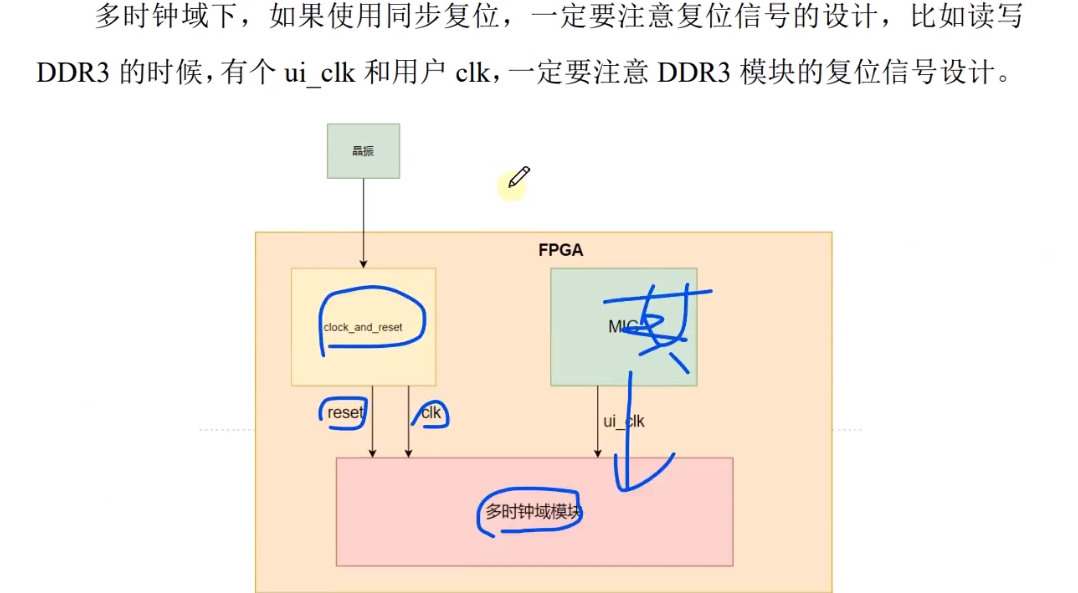

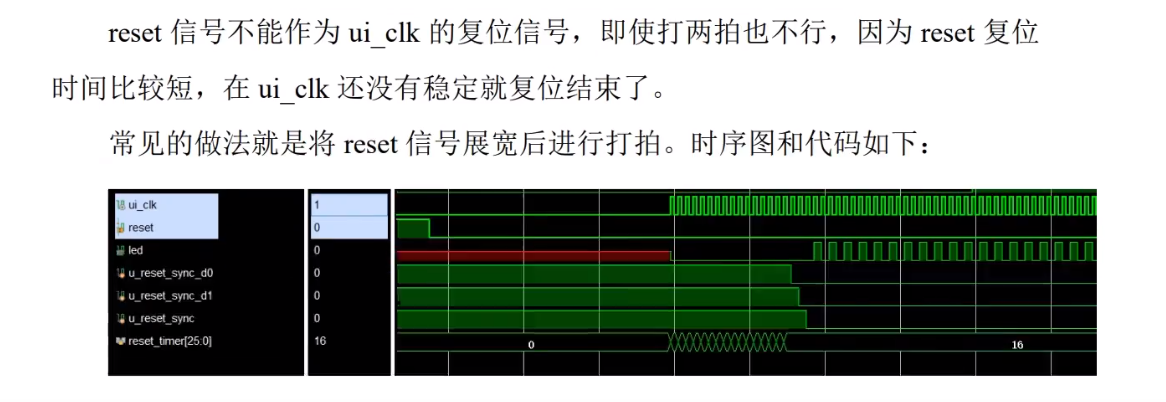

 2.多时钟域下同步复位设计

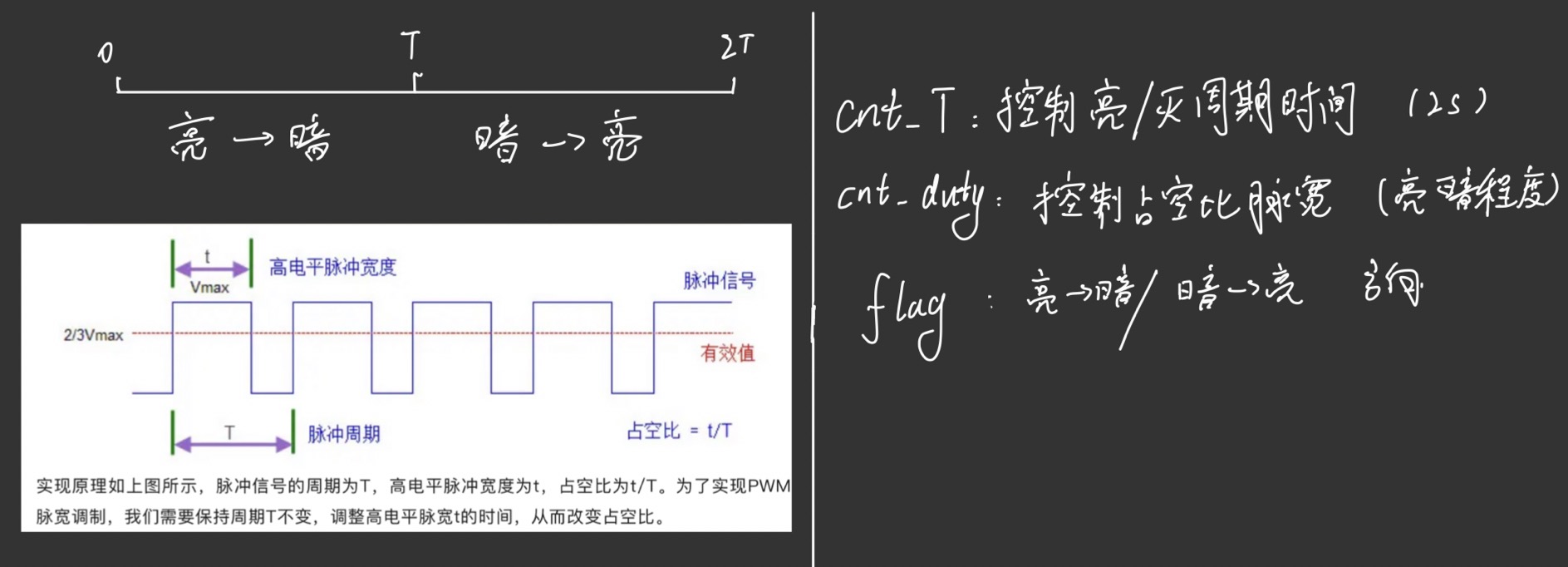

三、呼吸灯实验（PWM调制）

`timescale 1ns / 1ps
//
// Description:呼吸灯
//
module top(
    input   clk_50M ,
    output  led
);

    reg [15:0] cnt_T;
    reg [15:0] cnt_duty ;
    reg        flag ;

    wire  clk_sys_50M  ;
    wire  clk_sys_100M ;
    wire  rst_sys      ;


assign led = (cnt_duty > cnt_T) ? 'd1 : 'd0;
//时钟和复位
clock_and_reset u0(
    .clk_50M        (clk_50M     ),
    .clk_sys_50M    (clk_sys_50M ),
    .clk_sys_100M   (clk_sys_100M),
    .rst_sys        (rst_sys     )
);

always @(posedge clk_sys_50M or posedge rst_sys) begin
    if(rst_sys)
        cnt_T <= 'd0;
    else if(cnt_T >= 'd50_000)
        cnt_T <= 'd0;
    else
        cnt_T <= cnt_T + 'd1;
end

//默认上电复位从暗到亮
always @(posedge clk_sys_50M or posedge rst_sys) begin
    if(rst_sys)begin
        cnt_duty <= 'd0;
        flag <= 'd1;
    end
    else if(cnt_T >= 'd50_000)begin
        //flag = 1,亮度递增；佛增递减
        if(flag)begin
            if(cnt_duty == 'd50_000)
                flag <= ~flag;
            else
               cnt_duty <= cnt_duty + 'd25;
        end
        else begin
            if(cnt_duty == 'd0)
                flag <= ~flag;
            else
                cnt_duty <= cnt_duty - 'd25;
        end
    end
    else
        flag <= flag;
end

endmodule
