YOLOv4深度解析：从架构创新到工业落地的目标检测里程碑

YOLOv4深度解析：从架构创新到工业落地的目标检测里程碑

一、引言

在目标检测领域，YOLO系列以“单阶段、全卷积”的设计打破了传统两阶段算法的速度瓶颈。2020年发布的YOLOv4，在YOLOv3的基础上融合了多项前沿技术，实现了精度与速度的双重跃升。本文将结合技术细节与应用场景，全面解读YOLOv4的核心改进及其在工业界的实践价值。

二、YOLOv4的技术革新：博采众长的集大成者

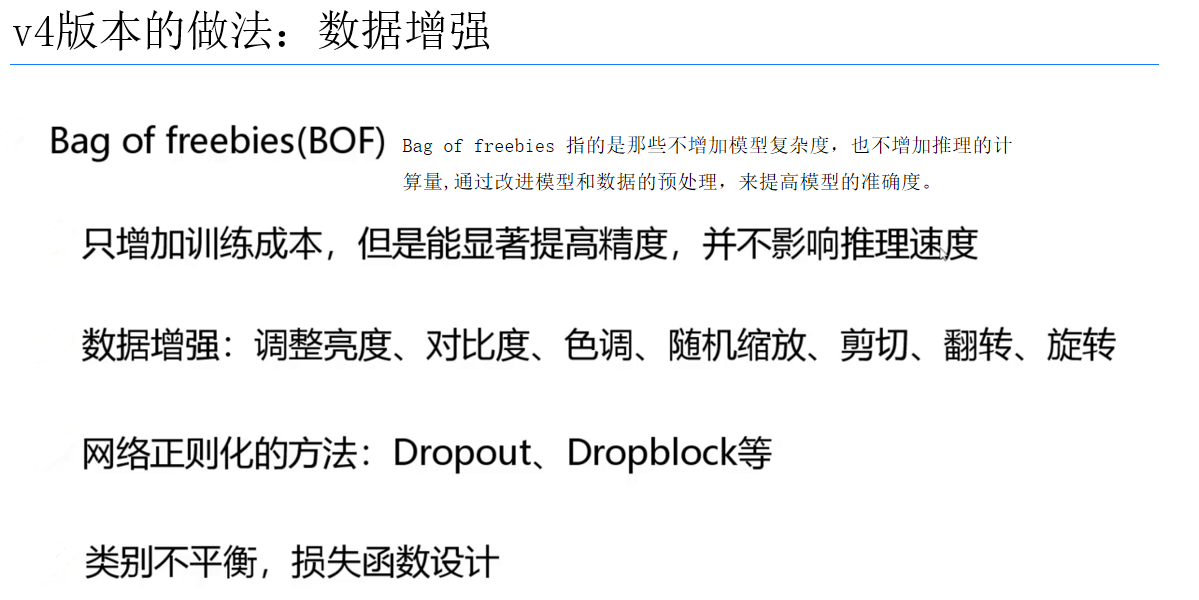

（一）数据增强：模拟真实场景的“数据魔法”

YOLOv4通过多样化的数据增强策略，迫使模型学习鲁棒性特征：

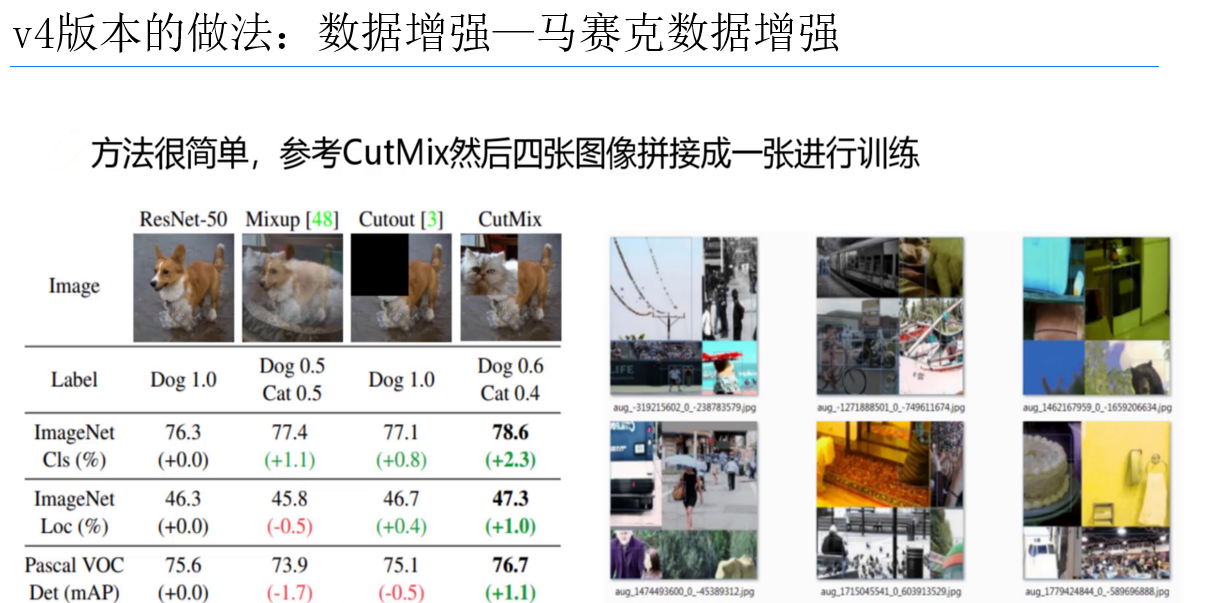

1. 马赛克增强（Mosaic Augmentation）

   • 将4张图像随机缩放、裁剪并拼接成1张，模拟复杂背景下的目标分布。例如，拼接图中可能同时包含城市街道、自然景观与不同类型的目标，提升模型对跨场景特征的适应性。
   • 效果：小目标检测精度提升显著（COCO数据集中小目标mAP+1.1%），且减少对大batch size的依赖。
   •

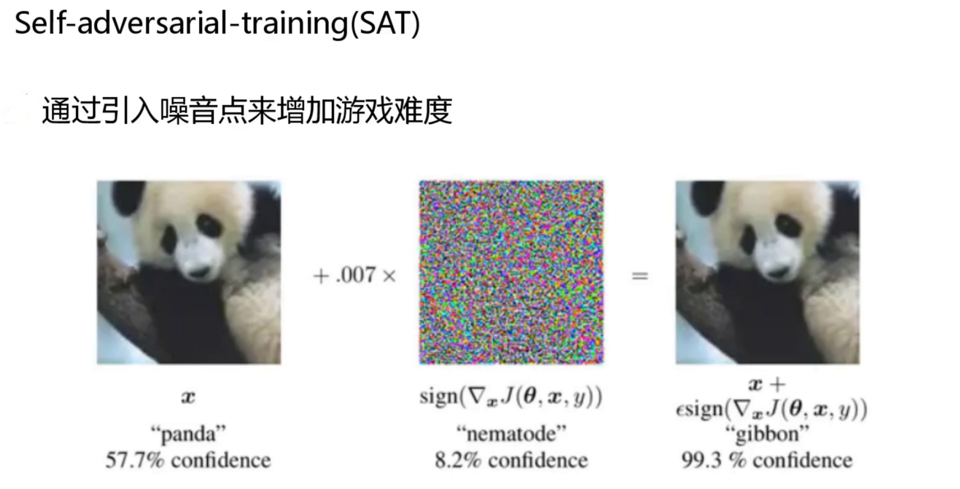

2. 自对抗训练（SAT）

   • 分两步操作：先通过模型生成对抗噪声扰动图像，再用扰动后的图像反向优化模型。例如，给“熊猫”图像添加噪声后，模型可能误判为“熊”，通过对抗训练可增强特征判别力。
   • 价值：提升模型对输入噪声的鲁棒性，避免过拟合表面特征。
   •

3. 其他增强技术

   • 随机擦除（Random Erase）：随机遮挡图像区域（如用灰色填充），模拟目标部分遮挡场景。
   • 颜色抖动（Color Jittering）：调整亮度、对比度、色调，增强模型对光照变化的适应性。

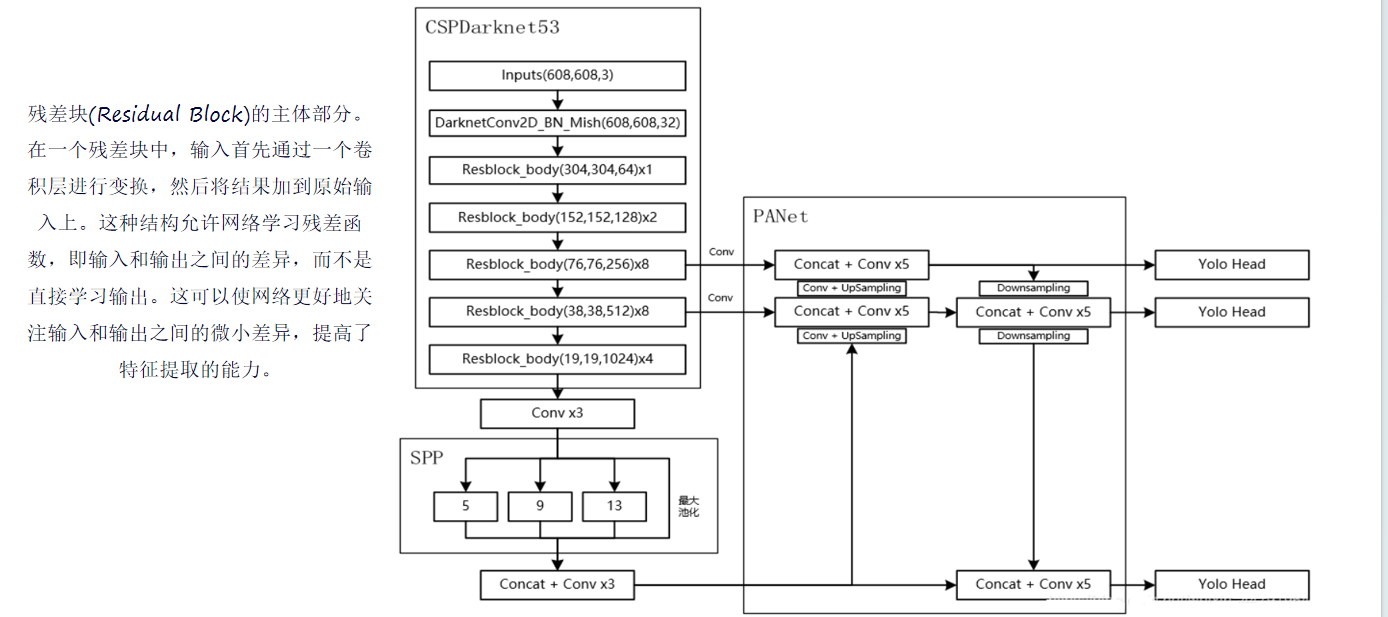

（二）主干网络：CSPDarkNet53的轻量化革命

YOLOv4采用CSPDarkNet53作为主干网络，基于**CSPNet（跨阶段局部网络）**架构实现三大突破：

1. 残差块的特征拆分

   • 将每个残差块的输入特征按通道拆分为两部分：
     • 分支1：经过卷积-批量归一化（Conv-BN）提取残差特征。
     • 分支2：直接跳过卷积，保留原始特征。
   • 输出：通过拼接（Concatenation）融合两支特征，而非传统残差块的加法，保留更多原始信息的同时减少计算量（相比DarkNet53，参数量减少30%）。
   •

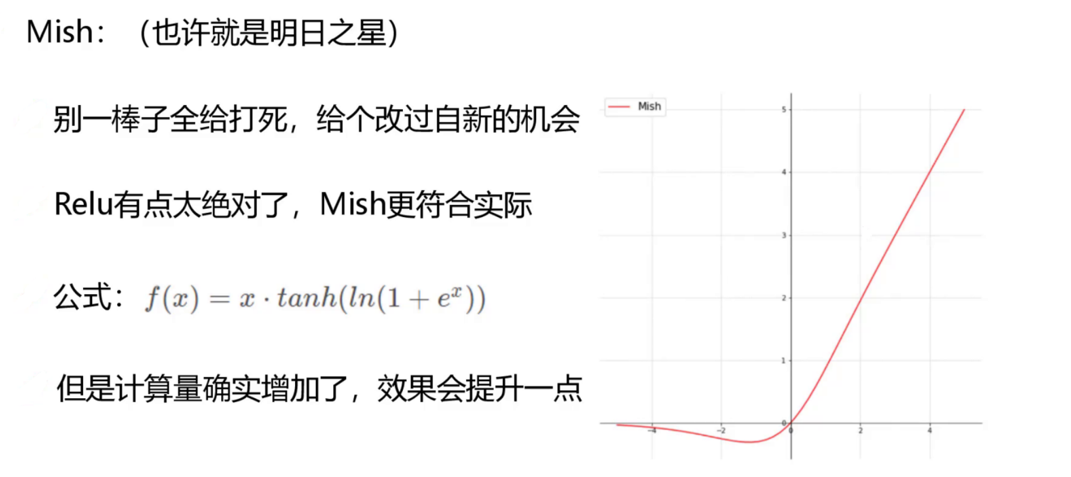

2. 激活函数升级：Mish替代Leaky ReLU

   • Mish公式：f(x) = x \cdot \tanh(\ln(1+e^x))
   • 优势：光滑非单调特性允许负值区域有梯度流动（避免ReLU的“神经元死亡”问题），提升特征表达能力，实验显示mAP+1.5%。

3. 多尺度特征提取

   • 通过5次下采样，输出3种尺度的特征图（13×13、26×26、52×52），分别对应大、中、小目标的感受野需求。

（三）颈部网络：SPP+PAN的双向特征流动

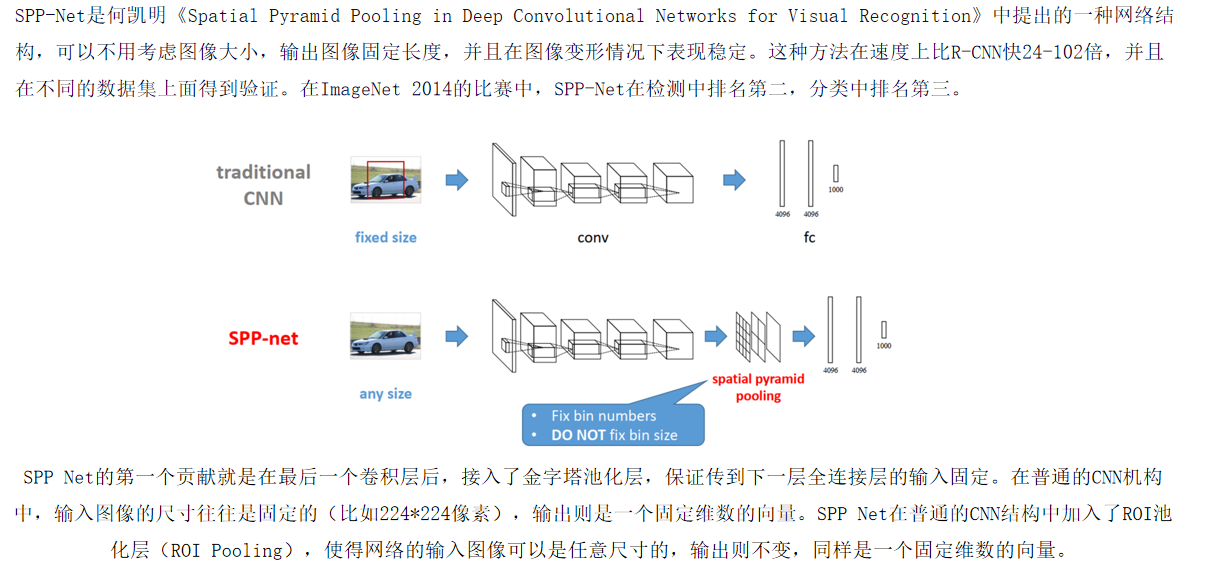

1. 空间金字塔池化（SPP）

   • 在主干网络末端，对特征图分别进行1×1、5×5、9×9、13×13的池化（步长1），提取不同尺度的上下文信息。
   • 作用：捕获全局语义（如“车辆的整体形状”）与局部细节（如“车轮纹理”），增强模型对多尺度目标的适应性。

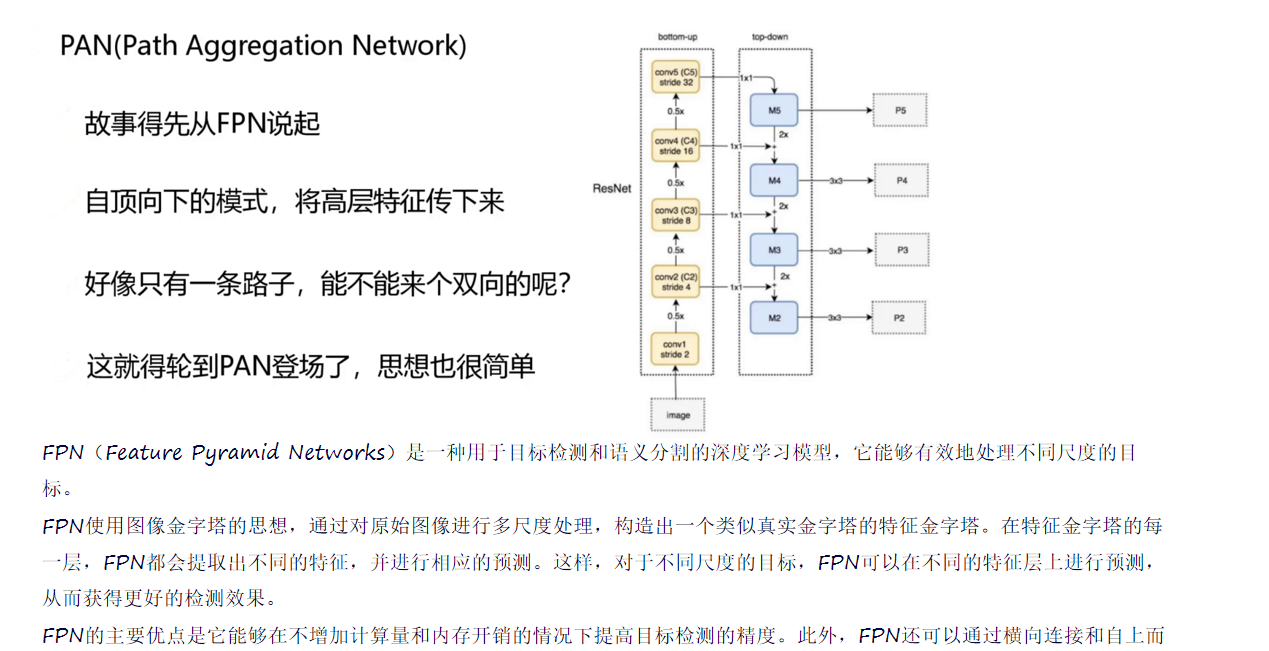

2. 路径聚合网络（PAN）

   • 双向特征流动：
     • 自顶向下（Top-Down）：高层语义特征（如“行人”类别）通过上采样传递至低层，增强细节特征的语义信息。
     • 自底向上（Bottom-Up）：低层细节特征（如边缘、纹理）通过下采样传递至高层，弥补语义特征的细节缺失。
   • 融合方式：采用拼接（Concatenation）而非加法，保留更多维度信息，实验显示小目标mAP+3.3%。

（四）检测头与损失函数：精准定位的关键

1. 多尺度检测与先验框优化

   • 在3个尺度特征图上分别预测目标，每个尺度配备3种基于K-means聚类的先验框（共9种）：
     • 13×13（大目标）：(116×90)、(156×198)、(373×326)
     • 26×26（中目标）：(30×61)、(62×45)、(59×119)
     • 52×52（小目标）：(10×13)、(16×30)、(33×23)
   • 优势：覆盖COCO数据集中90%以上的目标尺寸分布，提升检测召回率。

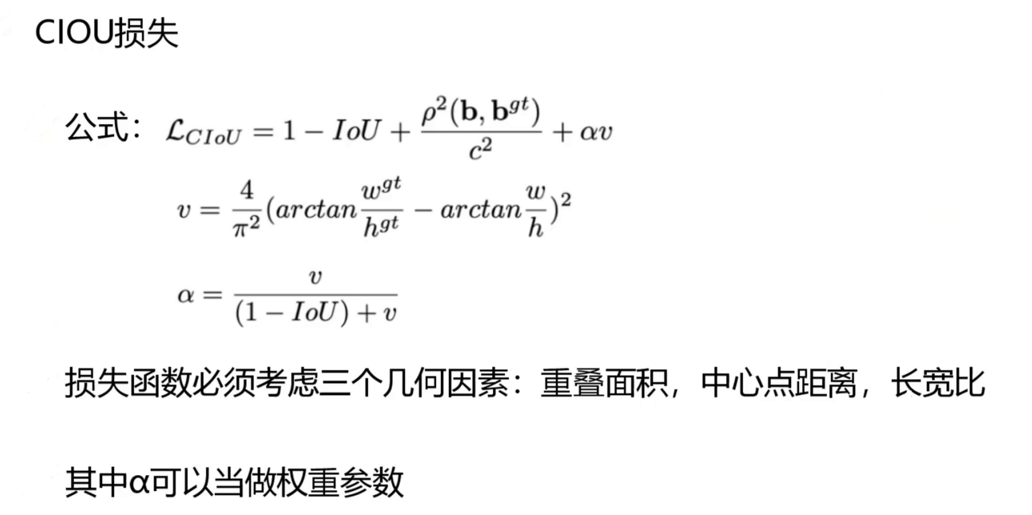

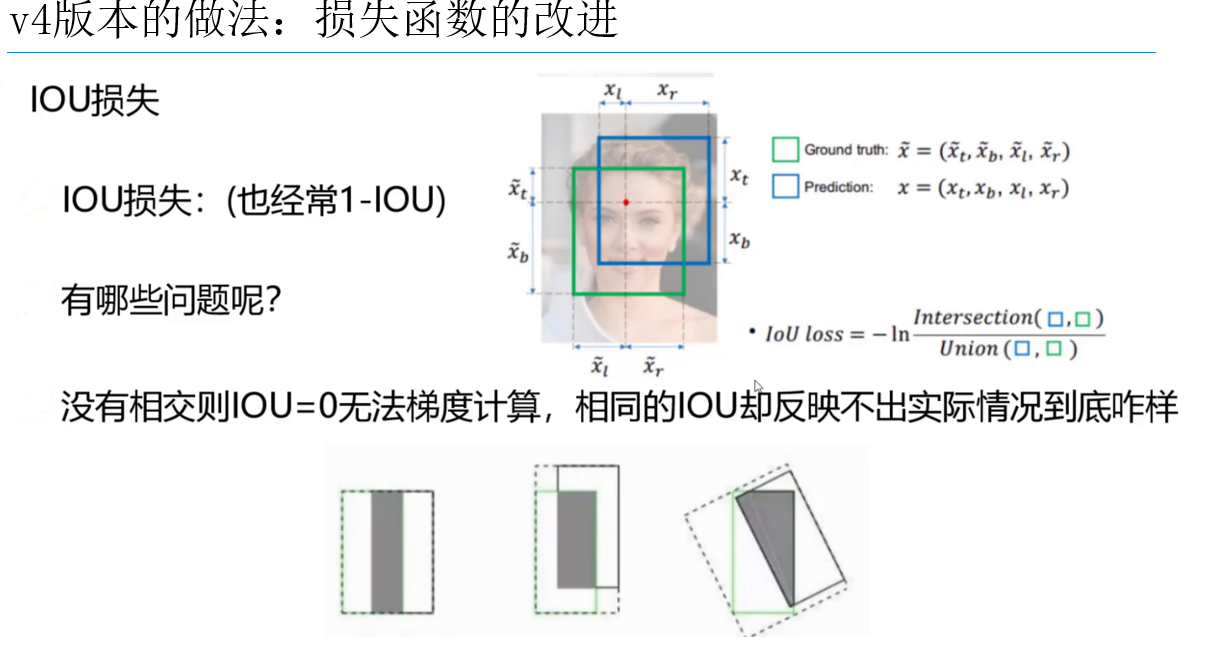

2. CIoU损失函数：几何度量的全面升级

   • 公式：( L_{CIoU} = 1 - IoU + \frac{\rho^2(b,b{gt})}{c^2} + \alpha v )
     • ( IoU )：交并比，衡量重叠面积。
     • ( \rho^2(b,b{gt}) )：中心点距离平方，引导预测框向真实框中心靠拢。
     • ( v )：长宽比差异项，强制预测框匹配真实框比例。
   • 对比GIoU/DIoU：CIoU首次同时考虑重叠面积、中心点距离、长宽比，尤其在预测框与真实框未重叠时（如训练初期），优化方向更明确。

三、推理优化：从算法到工程的落地适配

（一）非极大值抑制（NMS）改进

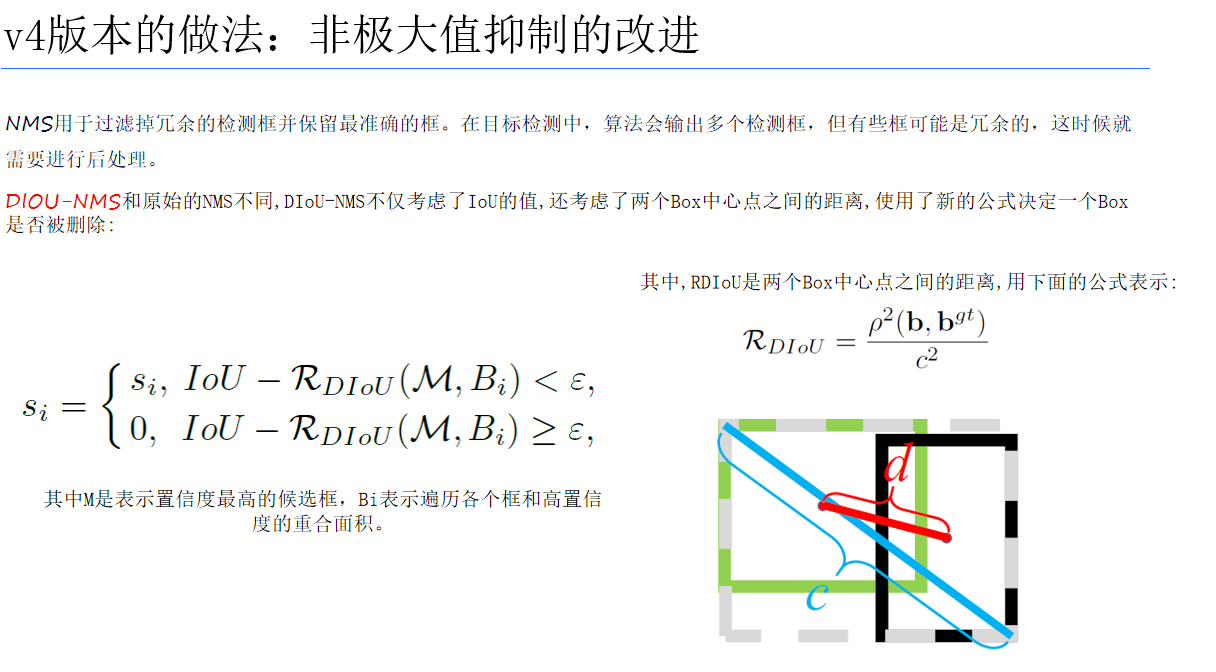

1. DIoU-NMS

   • 在传统NMS的IoU筛选基础上，引入中心点距离惩罚项。若两框重叠但中心点距离较远（如属于不同目标），则保留低得分框，避免漏检密集目标。
   • 公式：( s_i = s_i \cdot e^{-\frac{\rho2(b_m,b_i)}{c^2}} )（( s_i )为框得分，( c )为最小包围框对角线）。
   •

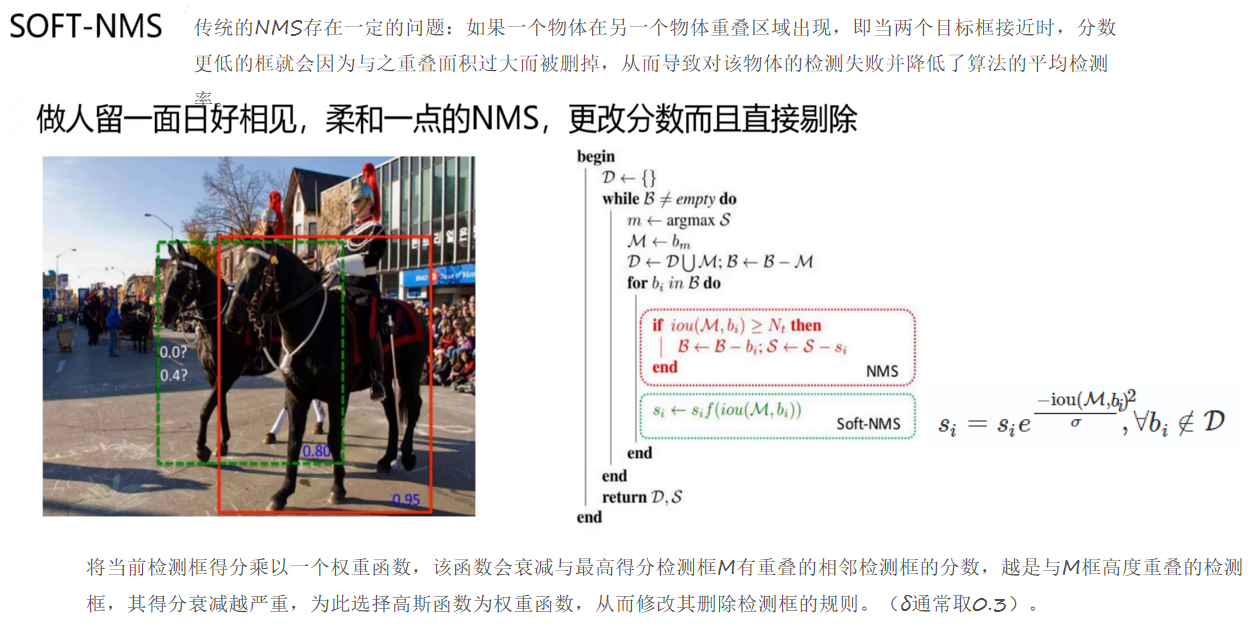

2. Soft-NMS

   • 不直接删除重叠框，而是通过高斯函数衰减其得分（如( s_i = s_i \cdot e^{-\text{IoU}2/\sigma^2} )），保留更多候选框，提升复杂场景下的召回率。
   •

（二）轻量化设计与部署优化

• 无全连接层：全卷积架构支持任意尺寸输入，适配工业场景中多分辨率图像检测需求。
• 跨平台兼容性：基于Darknet框架，支持CPU（如Intel Xeon）、GPU（如NVIDIA Tesla）及边缘设备（如Jetson系列）的高效推理。
• 模型剪枝与量化：通过去除冗余层、权重量化（如FP16/INT8），进一步压缩模型体积，提升边缘设备部署效率。

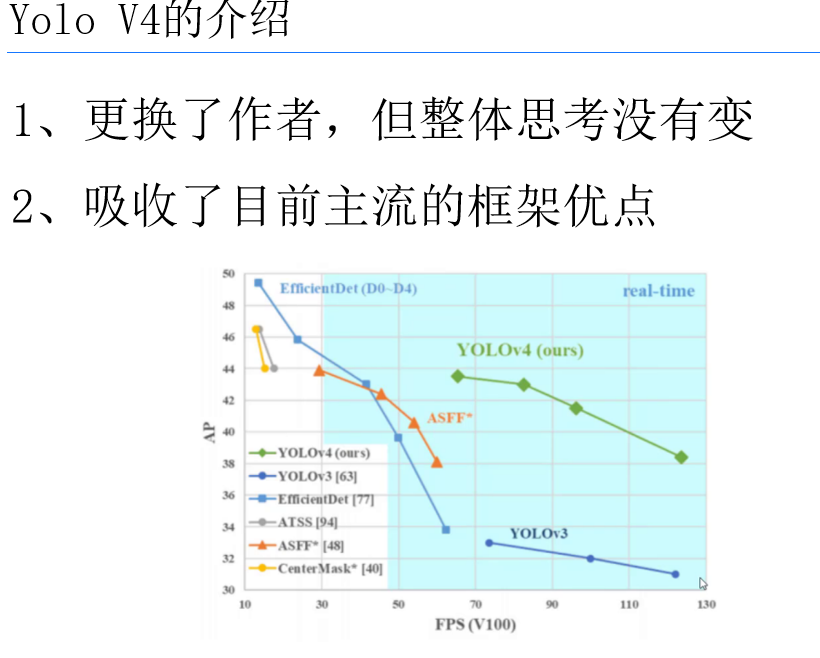

四、性能对比：COCO数据集上的标杆表现

• 核心结论：
  YOLOv4以65 FPS的实时速度实现了43.5%的mAP，远超YOLOv3，且在精度上接近两阶段算法（如Faster R-CNN），同时速度是其3倍以上。对比EfficientDet，YOLOv4在同等精度下速度快1倍，更适合工业实时检测场景。

五、工业应用场景与实践案例

（一）智能安防

• 需求：实时检测监控画面中的异常目标（如入侵人员、可疑包裹），要求低延迟与高召回率。

（二）自动驾驶

• 需求：车载摄像头实时检测行人、车辆、交通标志，支持多尺度目标（如远处车辆、近处行

（三）工业质检

• 需求：检测生产线上的小尺寸缺陷（如芯片划痕、零件缺失），要求高分辨率图像下的细节识别。

六、总结：YOLOv4的技术遗产与未来展望

YOLOv4的成功印证了“组合创新”的力量——通过整合CSPNet、SPP、PAN、CIoU等单项技术，在不显著增加计算成本的前提下实现了性能突破。其核心价值不仅在于学术指标的提升，更在于为工业界提供了“高精度+实时性+易部署”的完整解决方案。
