K8S Service 适配多VPC

01

背景

当同一集群中有多个 VPC 时，就会存在不同的 Pod 使用相同的 IP。虽然 IP 间具有不同的 VXLAN 属性，但 K8S 组件层面是无法识别和区分出这种属性。这显然破坏了 K8S 的网络平面设计，所以需要解决一些额外的问题。

其一需要解决的是，K8S Service 的连通性问题。

众所周知，Kube-proxy 会在节点上增加 IPVS/IPTables 规则，以实现 K8S Service 功能。但由于 VPC 场景中 PodIP 的重复，则会导致 Kube-proxy 加的规则无效。

02

方案

经过深入讨论，我们决定使用 司内既有的 LVS服务 实现 K8S Service 功能，并对 Kube-proxy 进行替换。

使用司内 LVS 方案的原因，有以下几点：

• 一是司内 LVS 已经经过改造，对 VPC 场景早已适配支持，拿过来就可以用，无需容器侧再自行实现一番 VPC 的逻辑，降低成本和复杂度。

• 二是既有的容器 LB 功能，就是基于 LVS 实现的，此设计的可靠性和性能已经历过线上的考验。并且其很多设计和实现可以复用，无需重复造轮子。

• 三是相较于修改 Kube-proxy 源码而言，这种不破坏 k8s 原生组件的方式，更便于集群的维护和升级。

此方案需 LB 组件增加对 Service 资源的适配支持，将之 IP+Port 映射到 LVS 侧，以及 Service 所关联的 Pod 管理。另外，CNI 组件，也需要在节点侧拦截所有访问 Service 的流量，路由给 VPC 网络处理。

由此可解 多 VPC 场景下的 Service 连通性问题。

03

实现

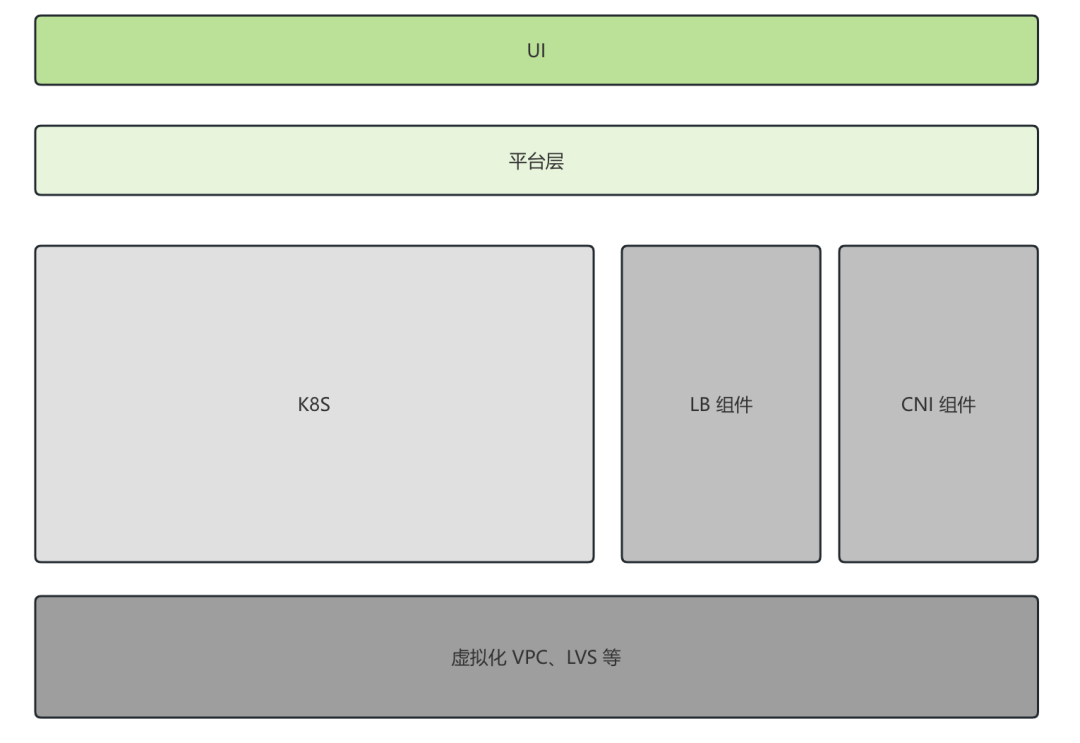

角色及职责

云平台：UI 层、屏蔽细节

K8S：容器编排、提供状态驱动的系统

CNI：Pod网络路由管理

LBController：调协集群状态、对接及实现

虚拟化（VPC/LVS 等）：底层实现

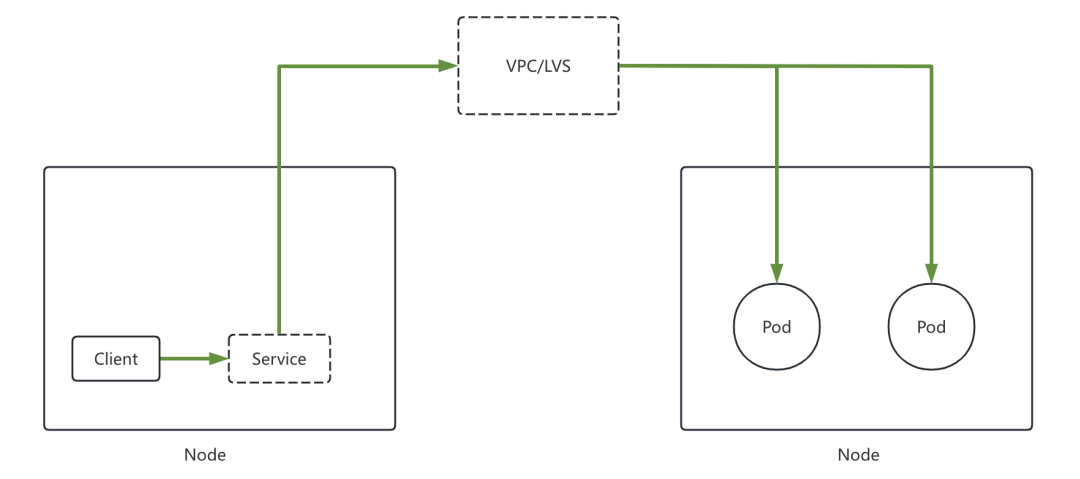

流量路径示意图

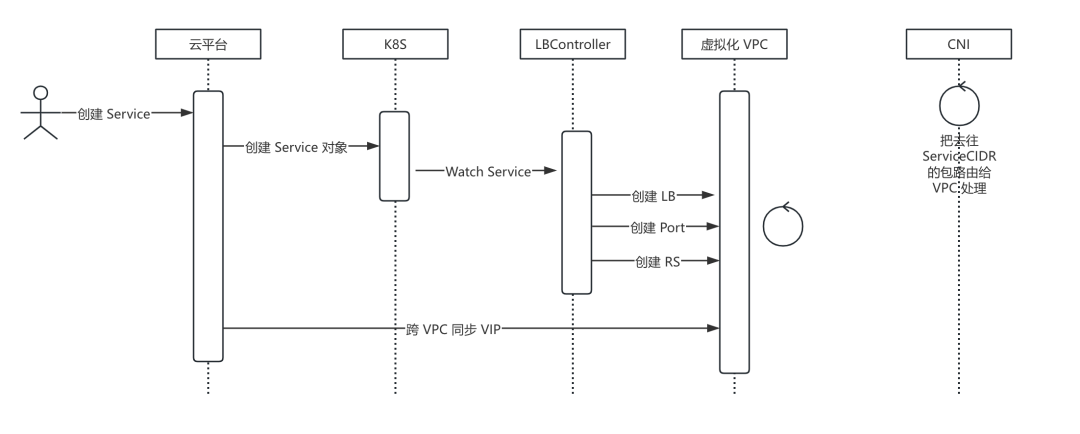

流程图

创建 Service

集群 Service CIDR 规划

众所周知，K8S 集群中 Service 的 IP 地址，由控制组件进行分配。二控制组件具体从哪个网段中分配及管理，可由管理员在搭建集群时进行配置。

因此，需要提前规划好 K8S 集群所使用的 Service CIDR。

对于当前场景，有以下要求：

1. Service CIDR 多集群间唯一，不能重复；

2. Service CIDR 由虚拟化 VPC 侧提供，并 配置好打通规则 以及 关闭DHCP（防止地址被DHCP占用） 等；

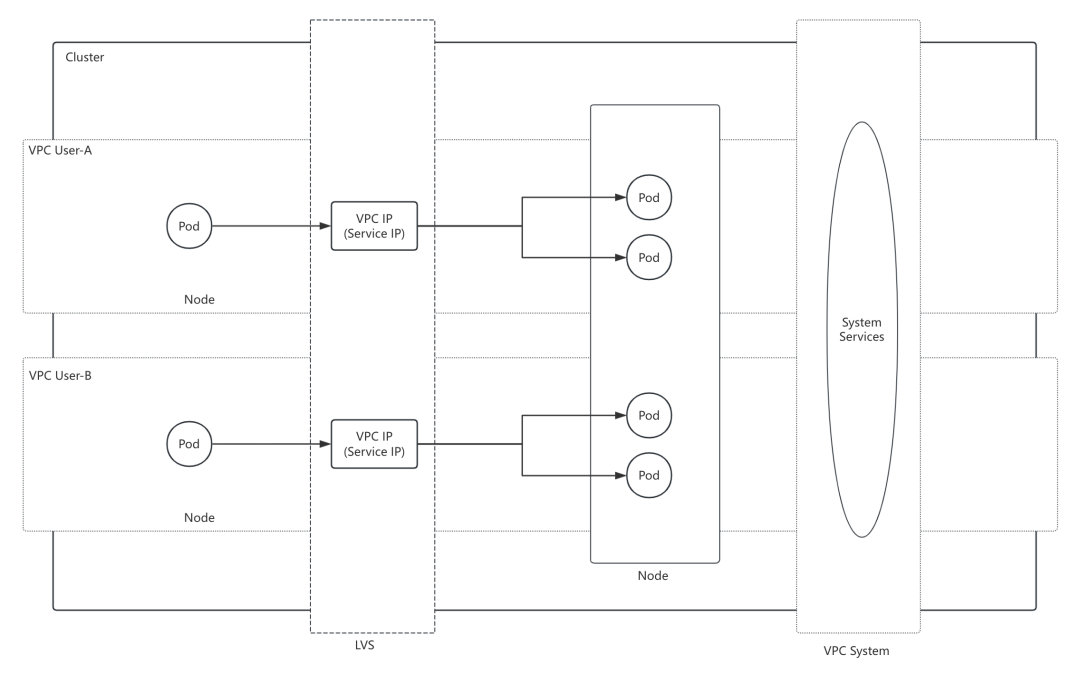

Service 的隔离性

在 K8S 中的 Service，可按照 用户类型 和 系统类型 对 Service 进行区分，不同类型的 Service 对隔离性的要求是不同的。

例如，用户类型 Service，要求实现 VPC 维度的隔离，仅能允许放行同一 VPC 中 Client 发起的请求访问。不通 VPC 之间的网络资源，一定要由强隔离性。

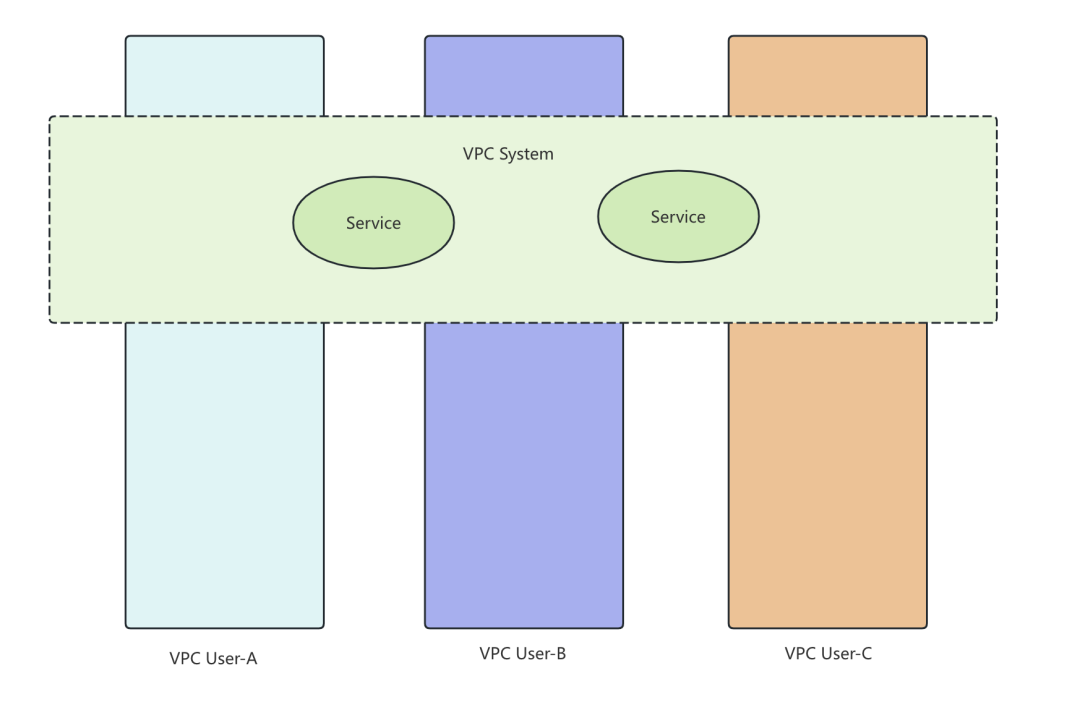

但系统类型的 Service 则不然，系统类型 Service 要求所有 VPC 的 Client 皆可访问。以 K8S 集群中的 KubeDNS/CoreDNS 服务为例，它通过 Service IP 为集群中 Pod 提供 DNS 服务，这就一定所有 Pod 都能访问到，才能维持 集群/业务 功能正常。

因此我们规定，携带业务属性的 Service 为业务 Service，反之则为系统 Service。以此对隔离性要求进行区分实现。

Service 对象设计

需要给 Service 附加上业务相关 VPC 的属性，用以标识出此 Service 所属。另外为了支持 LBC 进行 GC，所以需要增加 finalizer 字段，保证无资源泄露。

apiVersion: v1kind: Servicemetadata:  annotations:    # Region，例如 beijing、shanghai    k8s.hulk.qihoo.net/region: "xxxx"    # 平台维度的 项目 ID    k8s.hulk.qihoo.net/relate-id: "xxxx"    # VPC 维度的网络信息 - NetworkID    k8s.hulk.qihoo.net/network-id: "xxxx"    # VPC 维度的网络信息 - SubnetID    k8s.hulk.qihoo.net/subnet-id: "xxxx"  finalizers:    # LBC 的 finalizer  - containercloud.qihoo.net/finalizer  labels:    app: nginx-cpf  name: nginx-cpf  namespace: defaultspec:  internalTrafficPolicy: Cluster  ipFamilies:  - IPv4  ipFamilyPolicy: SingleStack  ports:  - name: http    port: 80    protocol: TCP    targetPort: 80  selector:    app: nginx-cpf  sessionAffinity: None  type: ClusterIP

Service 功能兼容

TargetPort

Service 中的 targetPort 除了可以写具体端口号外，还允许用户填入 端口名。

LBC 组件需要根据用户输入的端口名，去 Pod 模板中进行查找，然后转换为具体的端口号进行处理。

apiVersion: v1kind: Servicespec:  ports:  - name: https    port: 443    protocol: TCP    targetPort: https

apiVersion: v1kind: Podspec:  containers:  - name: metrics-server    ports:    - containerPort: 4443      hostPort: 4443      name: https      protocol: TCP

如上，示例 Service 中的 targetPort 为 https，对应到 Pod 中的 端口号为 4443。

Service Kubernetes

apiVersion: v1kind: Servicemetadata:  name: kubernetes  namespace: defaultspec:  clusterIP: 100.101.0.1  clusterIPs:  - 100.101.0.1  internalTrafficPolicy: Cluster  ipFamilies:  - IPv4  ipFamilyPolicy: SingleStack  ports:  - name: https    port: 443    protocol: TCP    targetPort: 443  sessionAffinity: None  type: ClusterIP

可以看到，这个 Service 是 ClusterIP 类型，但不存在 selector 字段，需要根据 Endpoint 做特殊处理。

依赖方

容器云平台

虚拟化 VPC、LVS

04

总结

我们通过以上的设计及实现，成功落地了 多 VPC 场景下的 K8S 集群 Service 功能，为用户提供有效支撑。但是，在功能和性能上还存在进步空间，例如 Service 的 session affinity 功能未支持等。后续仍需继续保持演进。
