摘要
RISC-V是一种开放且可扩展的指令集架构（ISA），因其模块化设计和灵活性，在学术界和工业界受到广泛关注。矩阵乘法单元在图形处理和科学计算领域具有重要应用，其设计目标是利用五级流水线结构提高数据处理效率和指令执行速度。本次设计的处理器包括RV32I基本指令集的37条指令和扩展的五条单精度浮点指令（flw、fsw、fadd.s、fsub.s、fmul.s），能够支持浮点数据处理。处理器架构采用Verilog语言实现，并进行功能验证。设计包括指令获取（IF）、指令解码（ID）、执行（EX）、存储器访问（MEM）和写回（WB）五个阶段，涵盖了各个子模块的详细设计和实现。通过仿真测试，处理器能够正确执行RISC-V指令，验证了设计的正确性和性能。测试结果显示，处理器在处理整数和浮点运算方面都达到了预期的性能指标。该处理器的成功实现为后续的优化和扩展提供了坚实的基础。
关键词：RISC-V，五级流水线，矩阵乘法单元，单精度浮点指令
ABSTRACT
RISC-V is an open and scalable instruction set architecture (ISA), which has attracted widespread attention in both academia and industry due to its modular design and flexibility. The matrix multiply-add unit has important applications in the fields of graphics processing and scientific computing, and its design objective is to improve data processing efficiency and instruction execution speed by using a five-stage pipeline structure. The processor designed this time includes 37 instructions of the RV32I basic instruction set and five extended single-precision floating-point instructions (flw, fsw, fadd.s, fsub.s, fmul.s), which can support floating-point data processing. The processor architecture is implemented using the Verilog language and has undergone functional verification. The design includes five stages: instruction fetch (IF), instruction decode (ID), execution (EX), memory access (MEM), and write back (WB), covering the detailed design and implementation of each sub-module. Through simulation testing, the processor can correctly execute RISC-V instructions, verifying the correctness and performance of the design. The test results show that the processor has achieved the expected performance indicators in both integer and floating-point operations. The successful implementation of this processor provides a solid foundation for subsequent optimization and expansion.
Keywords: RISC-V，Five level pipeline, Matrix Multipl Unit, single precision floating-point instruction
引言
RISC-V 作为一种开放且可扩展的指令集架构（ISA），因其模块化设计和灵活性，吸引了广泛的关注和应用。RISC-V 指令集不仅适用于教学和研究，还在工业界得到了越来越多的应用。
本项目旨在设计和实现一个基于 RISC-V 五级流水线架构的浮点矩阵乘法单元。在科学计算、机器学习和金融分析中，浮点运算的高效处理能够显著提升计算效率。为此，我们在设计中引入了浮点运算单元，以支持单精度浮点数据处理，从而增强处理器的计算能力和应用范围。单精度浮点运算在复杂计算任务中具有重要意义，因为它能在保证计算精度的同时，提升计算效率和速度。
在处理器设计过程中，我们面临着诸多挑战，包括如何优化流水线以提高指令吞吐量，如何处理数据相关性和控制相关性，以及如何有效地进行指令和数据缓存管理。为解决这些问题，我们采用了一系列优化技术，如流水线寄存器设计、前向和旁路技术、分支预测等，以确保处理器在高负载下依然能够高效稳定地运行。通过仿真和测试，我们验证了处理器的功能和性能。测试结果表明，该处理器能够正确执行各种 RISC-V 指令，包括整数和浮点运算指令，达到了设计的预期目标。仿真结果显示，处理器在执行复杂浮点运算任务时表现出色，计算速度和效率显著提升。
本文将详细介绍处理器的设计思路、实现过程、仿真验证及结果分析。通过本项目的实施，我们不仅验证了 RISC-V 指令集在高性能处理器设计中的优势，还为未来的浮点运算处理器设计提供了宝贵的经验和参考。
RISC-V 指令集架构设计（ISA）
指令集设计
本次设计的基于RISC-V五级流水矩阵乘法单元，设计一个在五级流水线处理器的基础上，扩展其ALU运算单元，使其支持浮点运算操作，成为一个可处理浮点数据的矩阵乘法单元。所设计的处理器包括RV32I基本指令集的37条指令和flw、fsw、fadd.s、fsub.s、fmul.s五条扩展的单精度浮点指令，具体指令如下所示：

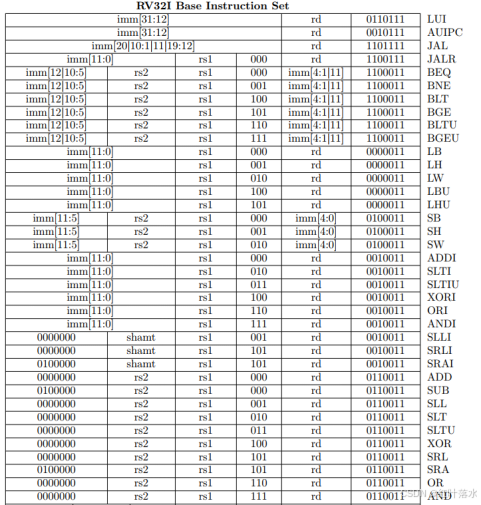

表1-1 RISC-V基本指令
表1-2 浮点扩展指令
offset[11:0] |
rs1 |
010 |
rd |
|
