自定义色标教程

本教程展示了如何构建和自定义独立的色标，即没有附加的绘图。

colorbar 需要一个“可映射”（matplotlib.cm.ScalarMappable）对象（通常是一个图像），该对象指示要使用的颜色映射和归一化方式。为了创建一个没有附加图像的色标，可以使用一个没有关联数据的ScalarMappable。

import matplotlib.pyplot as plt
import matplotlib as mpl

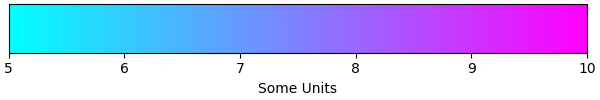

基本连续色标

在这里，我们创建一个带有刻度和标签的基本连续色标。

colorbar调用的参数是ScalarMappable（通过_norm_和_cmap_参数构造），色标要绘制的轴，以及色标的朝向。

更多详细信息请参阅colorbarAPI。

fig, ax = plt.subplots(figsize=(6, 1), layout='constrained')

cmap = mpl.cm.cool
norm = mpl.colors.Normalize(vmin=5, vmax=10)

fig.colorbar(mpl.cm.ScalarMappable(norm=norm, cmap=cmap),
             cax=ax, orientation='horizontal', label='Some Units')

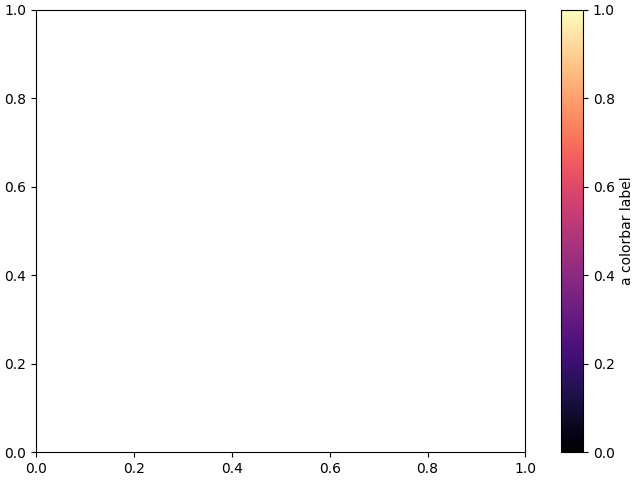

附加在现有轴旁边的色标

本教程中的所有示例（除了这一部分）都显示了独立的色标，但也可以通过在colorbar()调用中传递ax=ax（表示“在_ax_旁边绘制色标”）而不是cax=ax（表示“在_ax_上绘制色标”）来将色标显示在现有轴_ax_旁边。

fig, ax = plt.subplots(layout='constrained')

fig.colorbar(mpl.cm.ScalarMappable(norm=mpl.colors.Normalize(0, 1), cmap='magma'),
             ax=ax, orientation='vertical', label='a colorbar label')

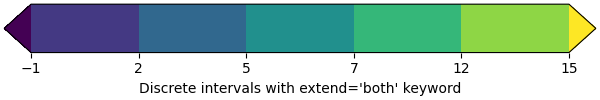

基于连续颜色映射的离散和扩展色标

以下示例展示了如何根据连续的cmap创建一个离散的色标。我们使用matplotlib.colors.BoundaryNorm来描述区间边界（这些边界必须按递增顺序排列），并进一步向其传递_extend_参数以显示“超出”和“低于”颜色（用于超出归一化范围的数据）。

fig, ax = plt.subplots(figsize=(6, 1), layout='constrained')

cmap = mpl.cm.viridis
bounds = [-1, 2, 5, 7, 12, 15]
norm = mpl.colors.BoundaryNorm(bounds, cmap.N, extend='both')

fig.colorbar(mpl.cm.ScalarMappable(norm=norm, cmap=cmap),
             cax=ax, orientation='horizontal',
             label="Discrete intervals with extend='both' keyword")

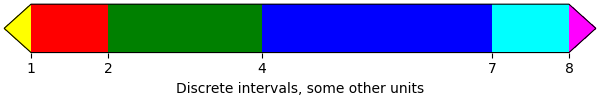

带有任意颜色的色标

以下示例仍然使用BoundaryNorm来描述离散的区间边界，但现在使用matplotlib.colors.ListedColormap将每个区间与任意颜色关联起来（区间的数量必须与颜色的数量相等）。使用Colormap.with_extremes设置“超出”和“低于”颜色。

我们还向colorbar传递了其他参数：

• 为了在色标上显示超出范围的值，我们在colorbar()调用中使用_extend_参数。（这相当于在上一个示例中通过在BoundaryNorm构造函数中传递_extend_参数来实现。）

• 为了使每个色标段的长度与其对应的区间成比例，我们在colorbar()调用中使用_spacing_参数。

fig, ax = plt.subplots(figsize=(6, 1), layout='constrained')

cmap = (mpl.colors.ListedColormap(['red', 'green', 'blue', 'cyan'])
        .with_extremes(under='yellow', over='magenta'))
bounds = [1, 2, 4, 7, 8]
norm = mpl.colors.BoundaryNorm(bounds, cmap.N)

fig.colorbar(
    mpl.cm.ScalarMappable(cmap=cmap, norm=norm),
    cax=ax, orientation='horizontal',
    extend='both',
    spacing='proportional',
    label='Discrete intervals, some other units',
)

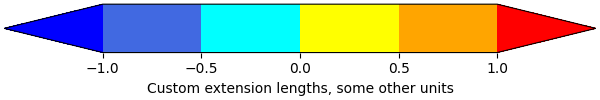

带有自定义扩展长度的色标

我们可以在具有离散区间的色标上自定义色标扩展的长度。为了使每个扩展的长度与内部颜色的长度相同，使用extendfrac='auto'。

fig, ax = plt.subplots(figsize=(6, 1), layout='constrained')

cmap = (mpl.colors.ListedColormap(['royalblue', 'cyan', 'yellow', 'orange'])
        .with_extremes(over='red', under='blue'))
bounds = [-1.0, -0.5, 0.0, 0.5, 1.0]
norm = mpl.colors.BoundaryNorm(bounds, cmap.N)

fig.colorbar(
    mpl.cm.ScalarMappable(cmap=cmap, norm=norm),
    cax=ax, orientation='horizontal',
    extend='both', extendfrac='auto',
    spacing='uniform',
    label='Custom extension lengths, some other units',
)

plt.show()

Download Jupyter notebook: colorbar_only.ipynb

Download Python source code: colorbar_only.py

Download zipped: colorbar_only.zip
