MySQL为什么默认使用InnoDB存储引擎
InnoDB在设计时考虑到了处理巨⼤数据量时的性能，InnoDB⽀持事务(transaction)、回滚(rollback)并且具有崩溃修复的能⼒(crash recovery capabilities)，通过多版本并发控制(multi-versioned concurrency control)减少锁定，同时还⽀持外键约束(FOREIGN KEY constraints)，通
过缓冲池在主内存中缓存数据从⽽提⾼查询性能，也可以每个表使⽤各⾃的独⽴表空间存储数据并 且⽂件⼤⼩只受限于操作系统，由于InnoDB存储引擎存储数据量⼤，性能⾼，可以有效的保证数据安全等优点，在MySQL5.5版本之后成为默认的存储引擎。
InnoDB存储引擎的架构

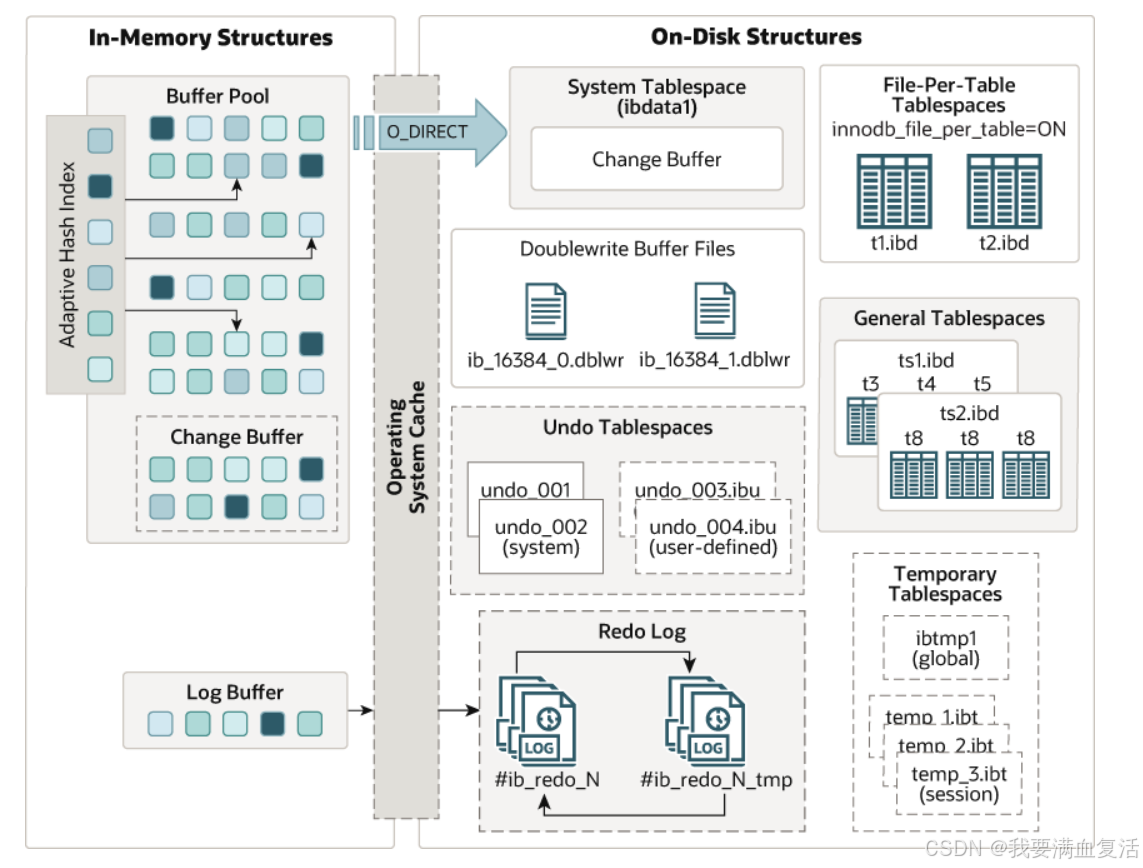

下图是官⽅给出的架构图，可以看出其中InnoDB主要包括内存结构和磁盘结构。
内存结构中包括：
- 缓冲池(Buffer Pool)
- 变更缓冲区(Change Buffer)
- ⽇志缓冲区(Log Buffer)
- ⾃适应哈希(Adaptive Hash Index)
磁盘结构中包括：
- 系统表空间(System Tablespace)
- 独⽴表空间(File-Per-Table Tablespaces)
- 通⽤表空间(General Tablespaces)
- 临时表空间(Temporary Tablespaces)
- 撤销表空间(Undo Tablespaces)
- 重做⽇志(Undo Log)
- 双写缓冲区 (Doublewrite Buffer)
其中，表空间⽂件是⽤来存储表中数据的⽂件，表空间⽂件的⼤⼩由存储的数据多少决定，不同的表空间⽂件存储数据的种类也有所不同，在MySQL中表空间分为五类，包括：系统表空间、独⽴表空间、通⽤表空间、临时表空间和撤销表空间，这些在上⾯的InnoDB架构图中都有体现。
表空间
表空间与表空间⽂件的关系是什么？
表空间可以理解为MYSQL为了管理数据⽽设计的⼀种数据结构，主要描述的对结构的定义，表空间⽂件是对定义的具体实现，以⽂件的形式存在于磁盘上。
为什么要设计成内存结构和磁盘结构两个部分？
我们从MySQL实现的⻆度来思考这个问题，数据库的作⽤就是保存数据，⽤⼾的真实数据最终都会保存在磁盘上，在查询数据的过程中，如果每次都从磁盘上读取会严重影响效率，为了提⾼数据的访问效率，InnoDB会把查询到的数据缓存到内存中，当再次查询时，如果⽬标数据已经存在于内存中，就可以从内存中直接读取，从⽽⼤幅提升效率。也就是说磁盘结构中的⽂件是⽤来保存数据实现数据持久化的，内存结构是⽤来缓存数据提升效率的。
使⽤InnoDB存储引擎创建的表对应的数据⽂件在哪里？

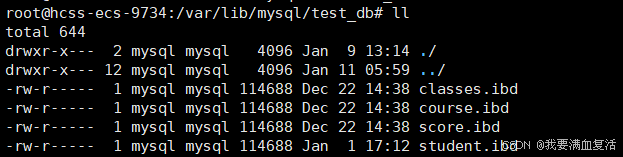

当创建⼀个库时，默认会在数据⽬录 /var/lib/mysql ⽣成一个与数据库同名的⼦⽬录中，再使⽤InnoDB存储引擎创建⼀个表时，默认会在数据⽬录 /var/lib/mysql/数据库名 的⽬录中⽣成相应的表空间⽂件，以 .ibd 为⽂件的后缀，⽤来存储数据和索引，如果每个表都对应⼀个表空间⽂件，称为独⽴表空间，在MySQL5.7及以后的版本中默认为每个表⽣成独⽴表空间，可以通过系统变量 innodb_file_per_table[=ON|OFF] 进⾏控制，如果关闭这个选项，则所有表的数据都在系统表空间中存储，独⽴表空间⽂件如下所⽰：
用户数据在表空间中是怎么存储的？
⾸先明确⼀点，⽤⼾的数据以数据⾏的⽅式存储在对应的表空间⽂件中，那么表空间中很多个数据
⾏就需要进⾏管理，以便后续进⾏⾼效的查询，为了⽅便管理，表空间由段 (segment)、区组(group)、区 (extent)、⻚ (page) 、数据⾏组成，其中⻚是 InnoDB 磁盘管理的最⼩单位
可以这么理解，若⼲数据⾏组成了⻚，多个⻚组成了区，多区组成了区组，多个区组组成了段，多
个段组成了表空间。
数据行
数据⾏主要存储真实数据，为了⽅便数据的管理与描述，InnoDB在每个数据⾏中还添加了⼀些额外(管理)信息，于是每⼀个 DYNAMIC 数据⾏都可以划分为两部分，⼀部分存储额外信息，⼀部分

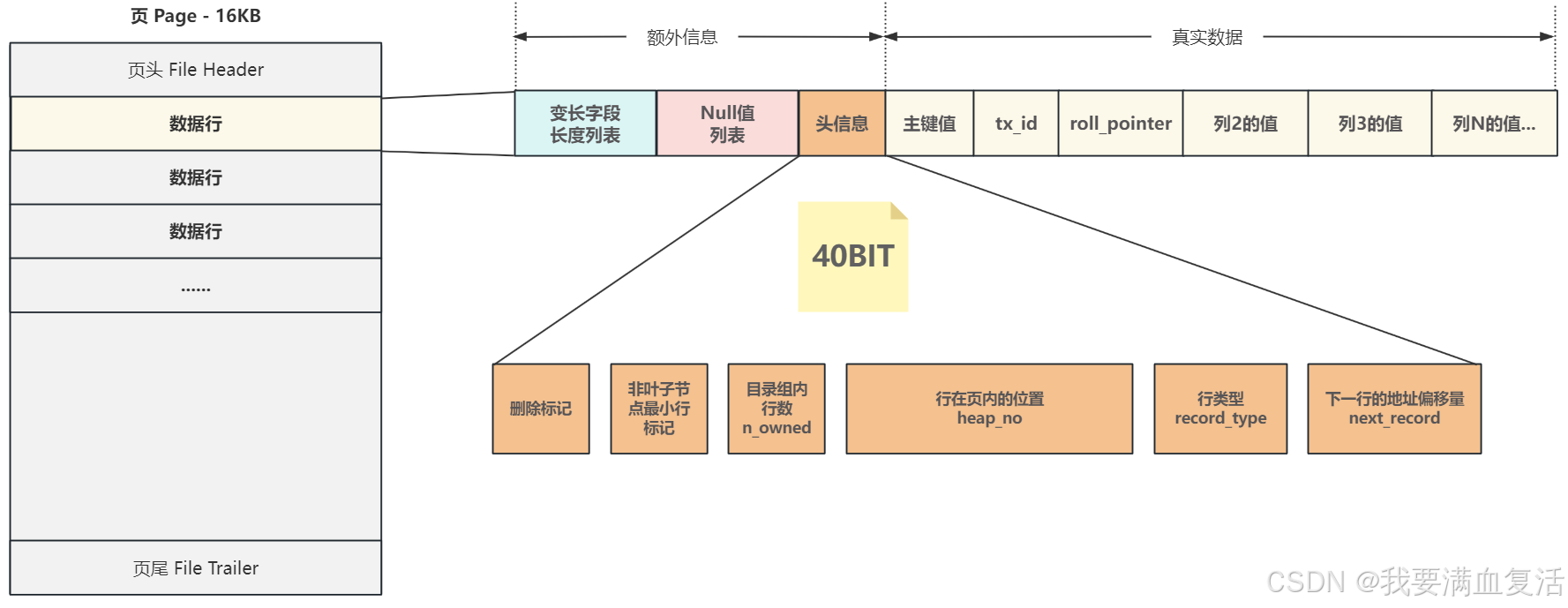

存储真实数据，额外信息部分包含变⻓字段⻓度列表和NULL值列表两个⼤⼩不确定的区域，以及 固定占5字节及40BIT的头信息区域，头信息中存储了⾏的基本信息，包括⾏在⻚内的位置heap_no 、⾏类型 record_type 、下⼀⾏的地址偏移量 next_record 等6项信息，如下图所⽰：

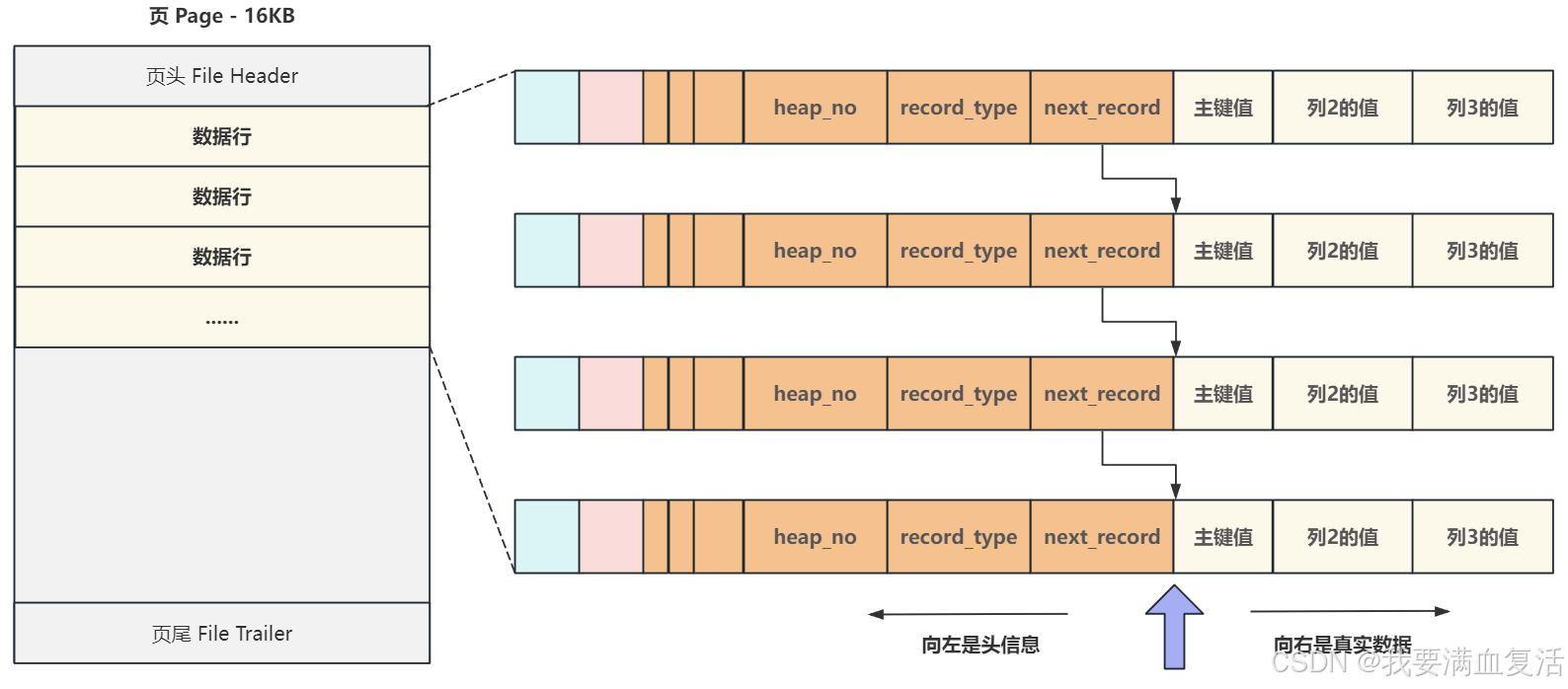

数据⾏通过下⼀⾏的地址偏移量，即 next_record 将⻚内所有数据⾏组成了⼀个单向链表，这⾥要注意的是，地址偏移量指向的是下⼀⾏中真实数据的起始地址，这样做的好处是，向右是真实数据，向左就是头信息，⽽⽆需额外的⻓度计算，如图所⽰：
怎么标识新页中的第一行和最后一行？
了解了⾏的基本结构和组织⽅式之后，那么当遍历⻚中的⾏时，从哪⾥开始到哪⾥结束呢？为了解

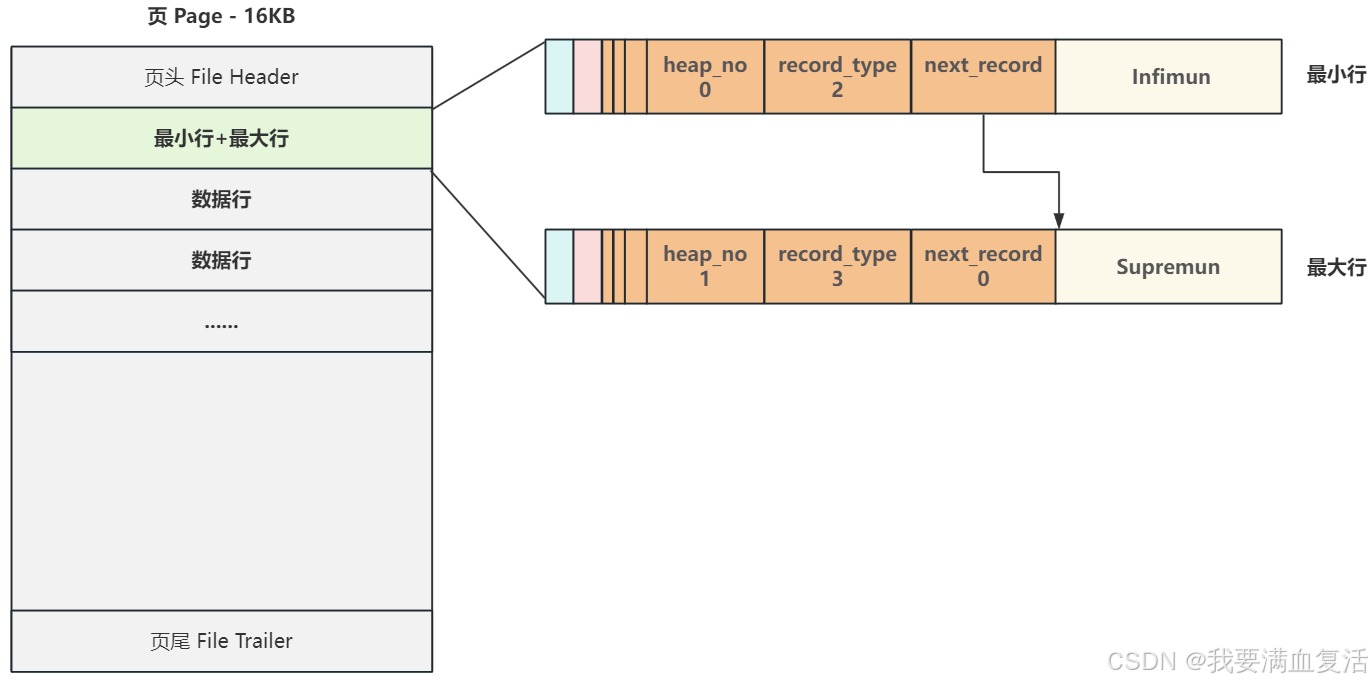

决这个问题，每当创建⼀个新⻚，都会⾃动分配两个⾏，⼀个是⾏类型为2的最⼩⾏ Infimun， heap_no 位置固定为0号，和⼀个是⾏类型为3的最⼤⾏ Supremun ， heap_no 位置固定为1号，这两个⾏并不存储任何真实信息，⽽是做为数据⾏链表的头和尾，虽然不存储真实数据，但它们的数据结构和真实数据⾏完全⼀致，只不过数据区域存储的是代表它们⾝份的固定字符串 Infimun 和 Supremun ，新⻚中没有数据时，最⼩⾏ Infimun 的 next_record 直接连接最⼤⾏ Supremun ，最⼤⾏不连接任何⾏，它的 next_record 为0。

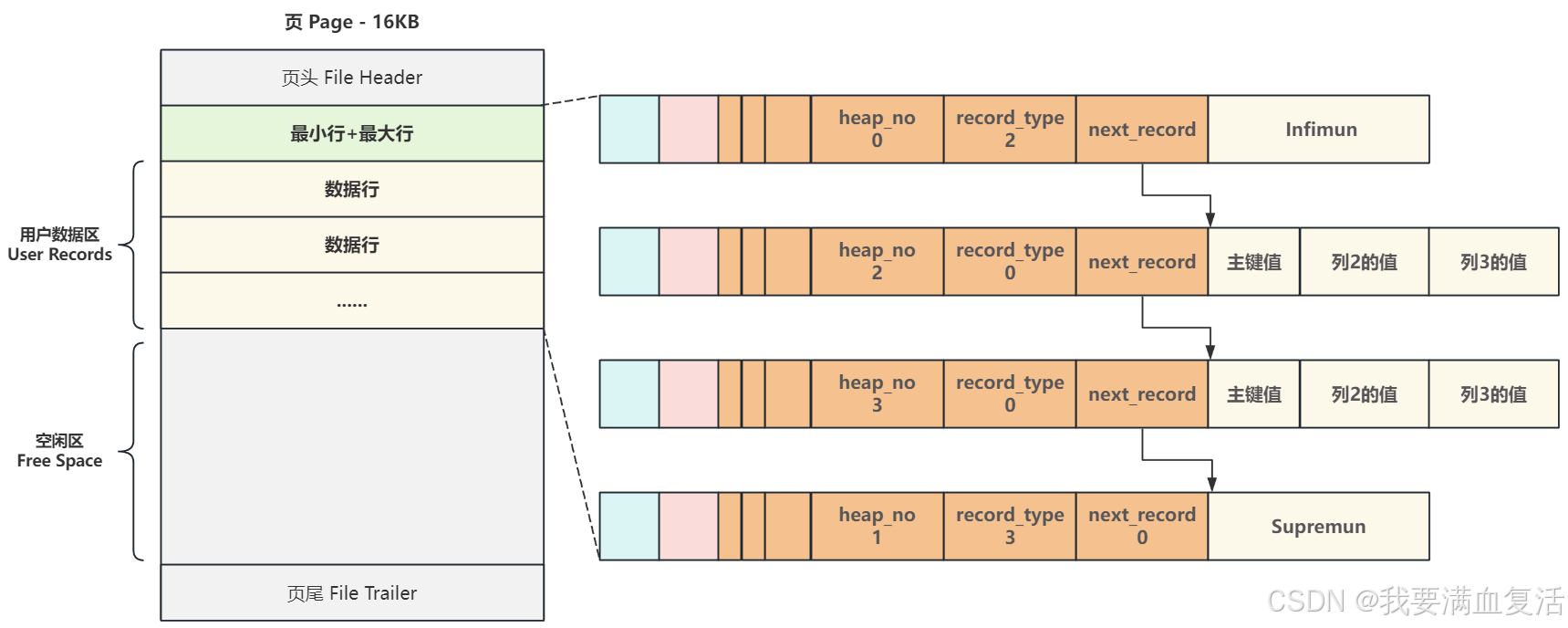

当向⼀个新⻚插⼊数据时， heap_no 会从 2 号开始递增，表⽰当前记录在⻚⾯堆中的相对位置；如果是真实数据则 record_type 为0，如果是索引⽬录(B+树⾮叶节点)数据则 record_type 为1；再将 Infimun 连接第⼀个数据⾏，最后⼀⾏真实数据⾏连接 Supremun ，这样数据⾏就构建成了⼀个单向链表，更多的⾏数据插⼊后，会按照主键从⼩到⼤的顺序进⾏链接；为了使⻚的结构更加清晰，通常将⻚中有数据⾏的区域称为⽤⼾数据区 User Records ，把未被数据⾏占⽤的区域称为空闲区 Free Space ，如下图所⽰：
数据区是怎么存储真实数据的？

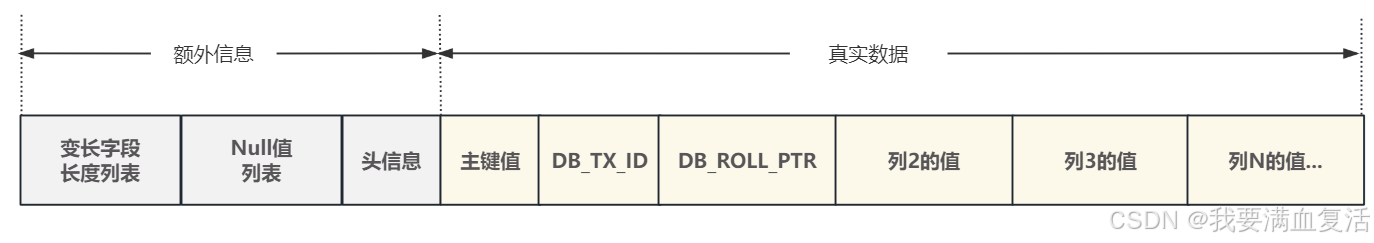

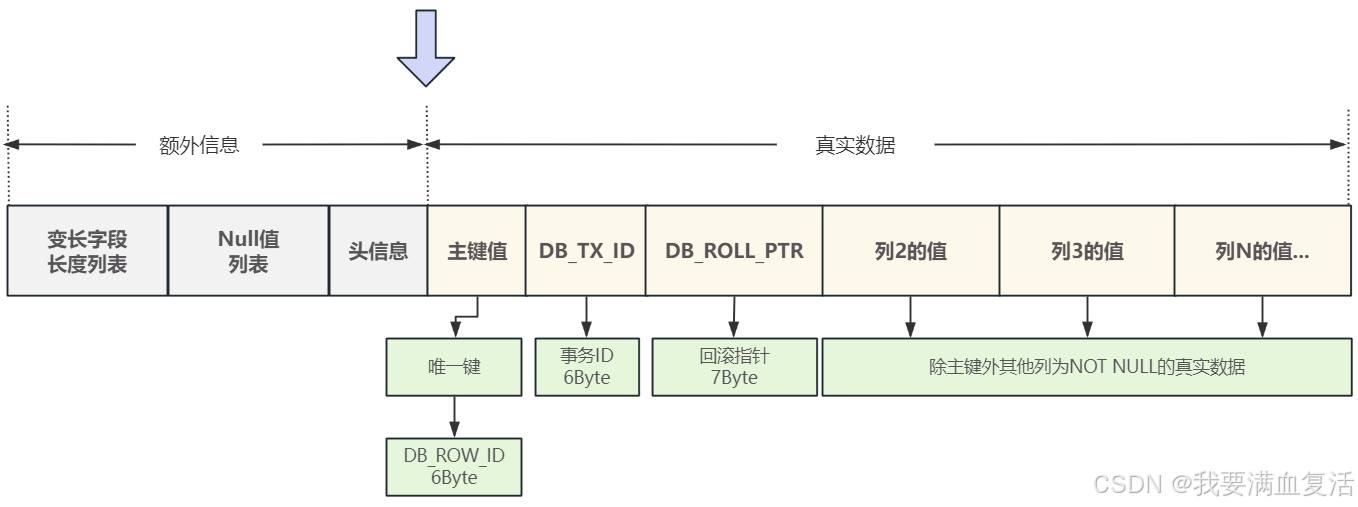

数据区在数据⾏中的位置如下图所⽰：
从分隔线向右第⼀个字段存储真实数据的主键值，对于主键值有以下⼏种情况：
- 如果表中定义了主键，则直接存储主键的值；
- 如果是复合主键会根据列定义的顺序依次排列在这⾥；
- 如果没有主键，会优先使⽤第⼀个不允许为NULL的 UNIQUE 唯⼀列作为主键；
- 如果既没有主键也没有唯⼀键，那么InnoDB会构建⼀个6字节的字段 DB_ROW_ID 作为⾏的唯⼀标识，存储在真实数据的头部
紧接着是在事务运⾏中两个⾮常重要的固定字段
- 6字节的事务ID字段 DB_TX_ID ，记录创建或最后⼀次修改该记录的事务ID
- 7字节的回滚指针字段 DB_ROLL_PTR ，如果在事务中这条记录被修改，指向这条记录的上⼀个版本
接下来就是除了主键和值为NULL的列之外，其他列的真实数据，按照顺序从左到右依次排列
头信息区域

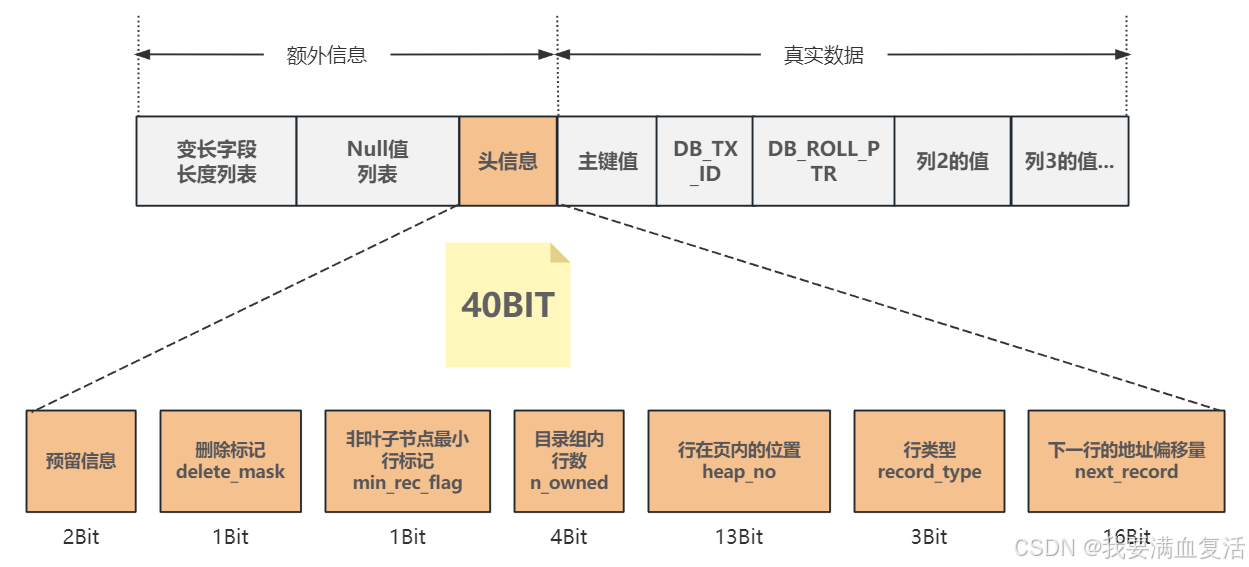

分隔线向左是额外信息区，第⼀个是固定占5Byte即40个Bit的头信息区域，头信息区由右向左主要
包含以下信息：
- 下⼀⾏地址偏移量： next_record 占16bit，通过这个信息将所有的⾏链接成⼀个单向链表
- ⾏类型： record_type 占3bit，包括四种类型：0：普通数据⾏；1：索引⽬录⾏；2：⻚内最⼩⾏infimun；3：⻚内最⼤⾏supremun；
- ⾏在整个⻚中的位置： heap_no 占13bit
- 分组的⾏数： n_owned 占4bit，只在该⾏是分组最后⼀⾏才有值，这样就可以快速查询⾏数，⽽不⽤⼀条条的累加了
- B+树索引树每层最⼩值标记： min_rec_flag 占1bit，如果当前⾏的类型是⽬录⾏也就是record_type=1 ，同时也是B+索引树某层的最⼩值，则会置为1，会在索引查询时⽤到
- 删除标记： delete_mask 占 1bit ，从⻚中删除数据⾏时，并不会直接移除，⽽是修改这个删除标记为 1
- 预留区：占2bit
删除一行记录时在InnoDB内部执行了哪些操作？

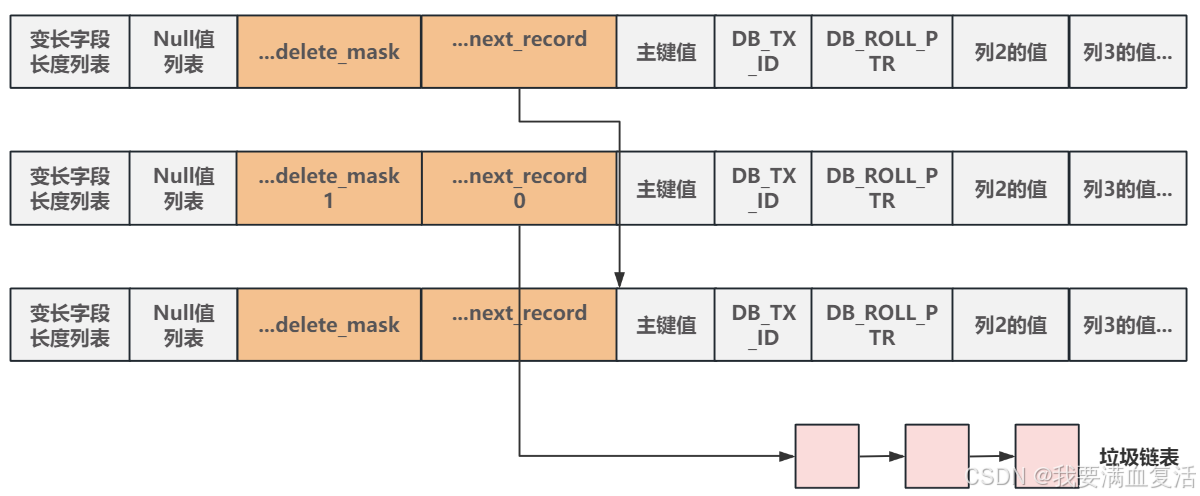

从⻚中删除数据⾏时，并不会直接移除，⽽是修改 delete_mask 这个删除标记为 1 ，并将next_record 改为 0 ，同时将上⼀⾏的 next_record 指向后续的⾏，从⽽把该⾏从链表中断开，如果执⾏事务提交后，则将这⾏的 next_record 指向⼀个被称为垃圾链表的区域，这个链表会被⽤在事务回滚中。
Null值列表

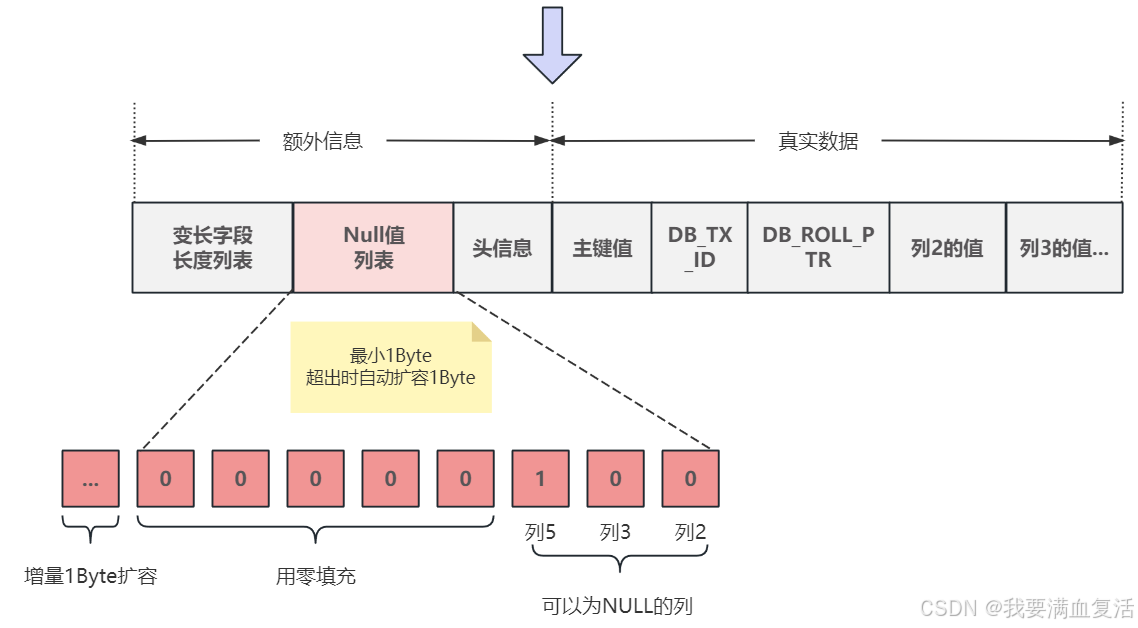

头信息区再向左就是NULL值列表的可变区域，⽤来存储数据⾏中所有列允许为Null的值从⽽节省空间，具体的实现⽅式是，⽤1BIT的⼤⼩来表⽰⾏中某⼀列是否为空，这样空列就不需要记录在真
实数据区域中了
为每个没有定义 NOT NULL 约束也就是可以为NULL的列在NULL值列表中都安排了⼀个bit位，按
列序号从⼩到⼤的顺序从右⾄左依序安排，这就是常说的逆序排列，NULL值列表最⼩1字节即8bit，如果没有那么多可以为NULL的列，则会⽤0补满8bit，如果为值为NULL的列超过8个，则新
开辟1字节的空间，依此类推
如果某列为空，则NULL值列表中对应的bit设置为1，这样只⽤了⼀bit就存储了NULL列，⾮常节省
空间
变长字段列表

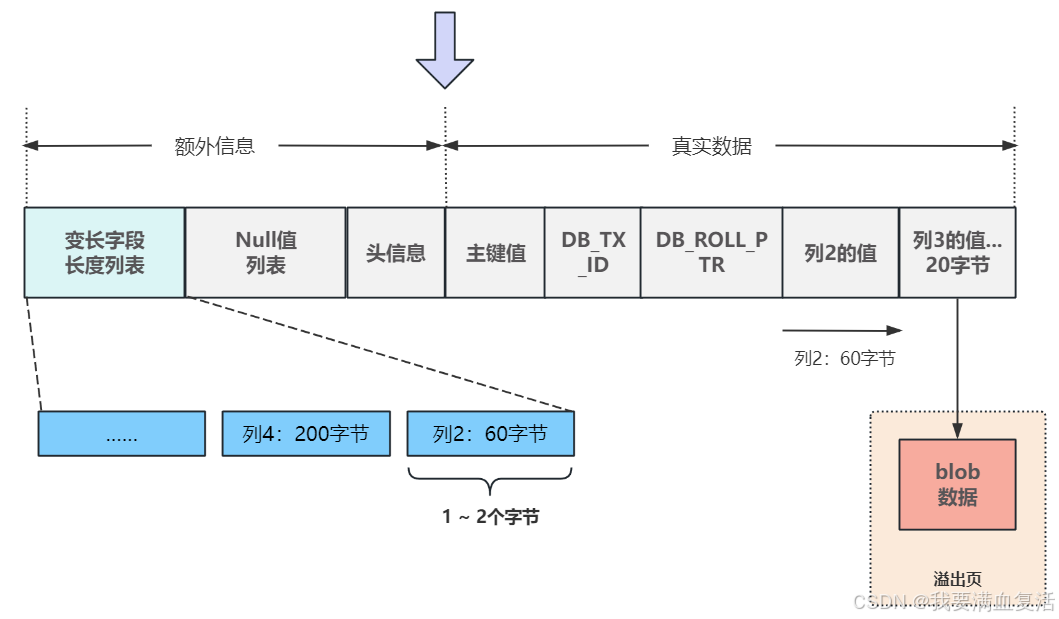

⾏结构的最左侧是变⻓字段列表，也叫可变字段⻓度列表，在这个列表中记录了数据⾏中所有变⻓
字段的实际⻓度，这样做的⽬的，是为了在真实数据区域，可以根据列的⻓度进⾏列与列之间的分
割
需要记录的变⻓字段类型常⻅的有varchar、varbinary、text、blob，以及当使⽤了例如utf-8、gbk等变⻓字符集的char类型，当char类型的字节数可能超过768个字节时，⽐如使⽤utf8mb4字符集时定义了char(255)，这个字段的最⼤字节数是4*255=1020，每个变⻓字段分配1 ~ 2个字节来存放这些字段的真实⼤⼩，放置顺序也是按表中字段的顺序从右⾄左逆序排列。
页
⾸先要明确⼀点，MySQL中的⻚是应⽤层的⼀个概念，是MySQL根据⾃⾝的应⽤场景，定义的⼀
种数据结构。
通常操作系统中的⽂件系统在管理磁盘⽂件时以4KB⼤⼩为⼀个管理单元，称为"数据块"，但是在
数据库的应⽤场景⾥，查询时数据量都⽐较⼤，如果也使⽤4KB做数据存储的最⼩的单元，就显的
有点⼩了，同时会造成频繁的磁盘I/O，导致降低效率，所以MySQL根据⾃⾝情况定义了⼤⼩为16KB的⻚，做为磁盘管理的最⼩单位。

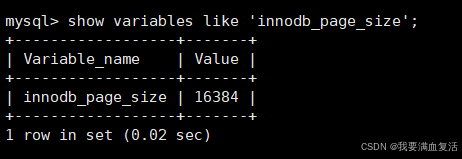

⻚的16KB⼤⼩是MySQL的⼀个默认设置，可以适⽤于⼤多数场景，当然也可以根据⾃⼰的实际业务场景进⾏修改⻚的⼤⼩，通过系统变量 innodb_page_size 进⾏调整与查看，在调整⻚⼤⼩的时候需要保证设置的值是操作系统"数据块" 4KB的整数倍，从⽽保证通过操作系统和磁盘交互 时"数据块"的完整性，不被分割或浪费，所以规定了 innodb_page_size 可以设置的值，分别是 4096 、 8192 、 16384 、 32768 、 65536 ，对应 4KB 、 8KB 、 16KB 、 32KB 、64KB
每次内存与磁盘的交互⾄少读取⼀⻚，所以在磁盘中每个⻚内部的地址都是连续的，之所以这样
做，是因为在使⽤数据的过程中，根据局部性原理，将来要使⽤的数据⼤概率与当前访问的数据在
空间上是临近的，所以⼀次从磁盘中读取⼀⻚的数据放⼊内存中，当下次查询的数据还在这个⻚中
时就可以从内存中直接读取，从⽽减少磁盘I/O，提⾼性能。

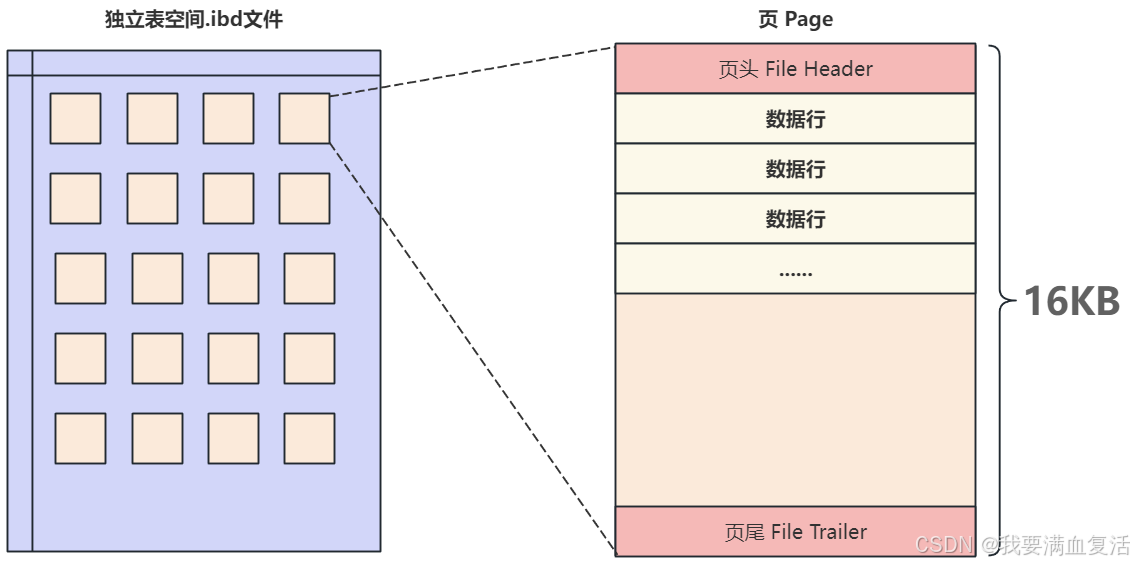

在不同的使⽤场景中，⻚的结构也有所不同，在MySQL中有多种不同类型的⻚，但不论哪种类型的⻚都会包含⻚头(File Header)和⻚尾(File Trailer)，在这⻚头和⻚尾之间的⻚主体信息根据不同的类型有不同的结构，最常⽤的就是⽤来存储数据和索引的"索引⻚"，也叫做"数据⻚"，⻚的主体信息使⽤数据"⾏"进⾏填充，⻚的基本结构如下图所示：
我们知道如果页在磁盘中可以被连续读取，那么查询效率就⾼，否则果询效率就低。
如何提⾼⻚内的查询效率？
为了提⾼查询效率，InnoDB采⽤⼆分查找来解决查询效率问题。

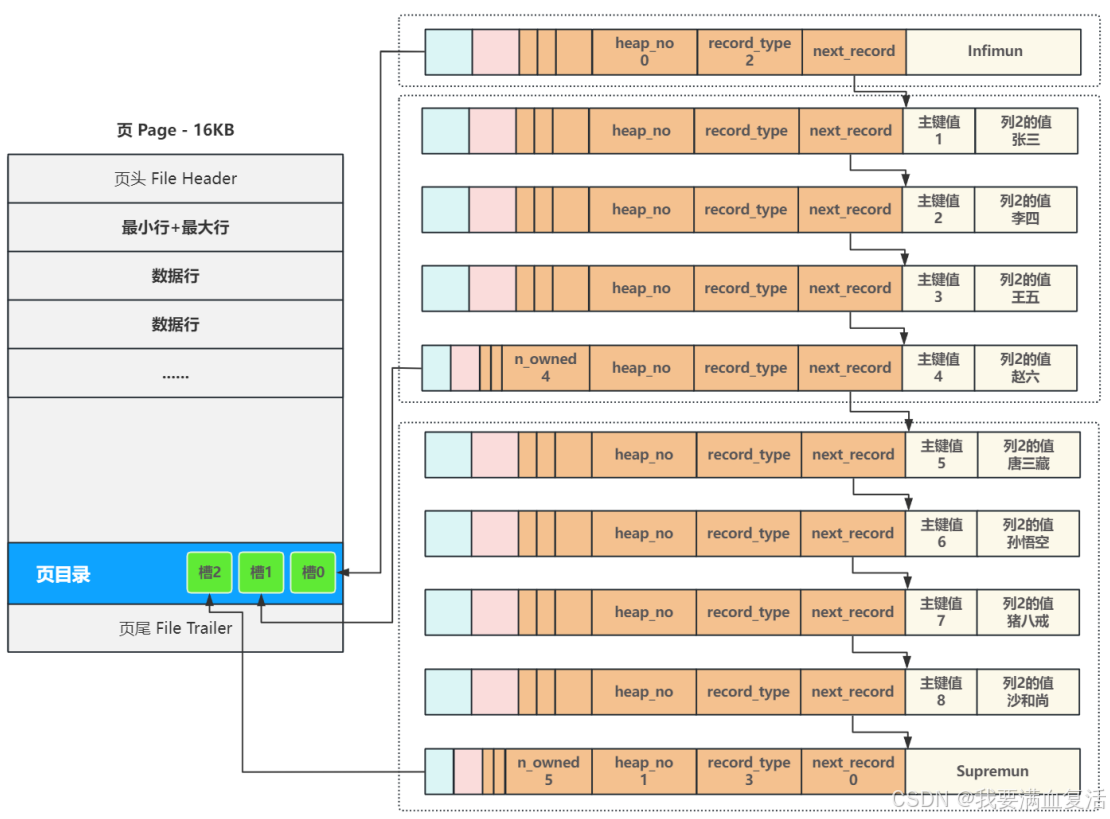

具体实现⽅式是，在每⼀个⻚中加⼊⼀个叫做⻚⽬录 Page Directory 的结构，将⻚内包括头⾏、尾⾏在内的所有⾏进⾏分组，约定头⾏单独为⼀组，其他每个组最多8条数据，同时把每个组最后⼀⾏在⻚中的地址，按主键从⼩到⼤的顺序记录在⻚⽬录中在，⻚⽬录中的每⼀个位置称为⼀个槽，每个槽都对应了⼀个分组，这样在插⼊数据⾏完成链接后，⼀旦最后⼀个分组中的数据⾏超过分组的上限8个时，就会分裂出⼀个新的分组，为了快速判断每个分组是否达到了8个的上限，在每个分组最后⼀⾏中⽤ n_owned 记录了这个分组内的⾏数，与此同时在⻚⽬录中创建⼀个新的槽，后续插⼊的⾏都遵守这个规则。
后续在查询某⾏时，就可以通过⼆分查找，先找到对应的槽，然后在槽内最多8个数据⾏中进⾏遍
历即可，从⽽⼤幅提⾼了查询效率。例如要查找主键为6的⾏，先⽐对槽中记录的主键值，定位到最后⼀个槽2，再从最后⼀个槽中的第⼀条记录遍历，第⼆条记录就是我们要查询的⽬标⾏。
除了可以通过⻚⽬录 Page Directory 来提高查询效率外，还可以通过定义区的数据结构来提高查询效率，如下所述。
区
InnoDB如何保证页在磁盘中的连续性？

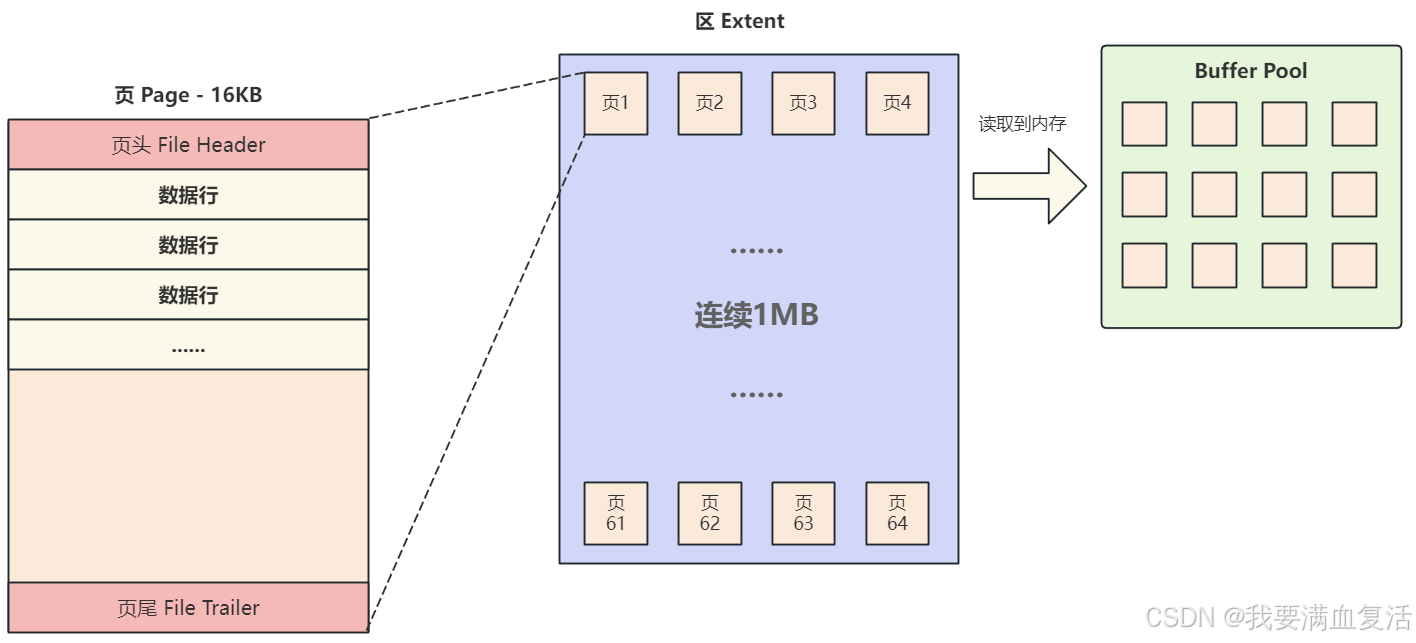

由于磁盘的随机访问，需要尽可能在磁道上读取连续的数据，减少磁头的移动，从⽽提升效率，MySQL使⽤ Extent(区) 这个结构来管理⻚，规定每个区固定⼤⼩为 1MB ，可以存放 64 个⻚，这时如果跨页读数据时，⼤概率都在附近的地址，可以⼤幅减少碰头移动
同时，如果频繁的读取某个区中的⻚，可以把整个区都读取出来放⼊内存中，减少后续查询对磁盘
的访问次数，进⼀步提升效率，如图所⽰
当表中的数据很少时如何避免空间浪费？
为了节省空间，最初只创建7个初始⻚，⽽不是⼀个完整的区，可以通过以下SQL查看：
select * FROM information_schema.INNODB_TABLESPACES WHERE name = 'test_db/student'\G*************************** 1. row ***************************
SPACE: 13
NAME: test_db/student
FLAG: 16417
ROW_FORMAT: Dynamic
PAGE_SIZE: 16384 # ⻚⼤⼩
ZIP_PAGE_SIZE: 0
SPACE_TYPE: Single
FS_BLOCK_SIZE: 65536
FILE_SIZE: 114688 # 数据⽂件初始⼤⼩
ALLOCATED_SIZE: 114688
AUTOEXTEND_SIZE: 0
SERVER_VERSION: 8.0.33
SPACE_VERSION: 1
ENCRYPTION: N
STATE: normal
1 row in set (0.01 sec)
# 根据数据⽂件⼤⼩和每⻚⼤⼩计算出⻚数
# 114688 / 16384 = 7 个数据⻚

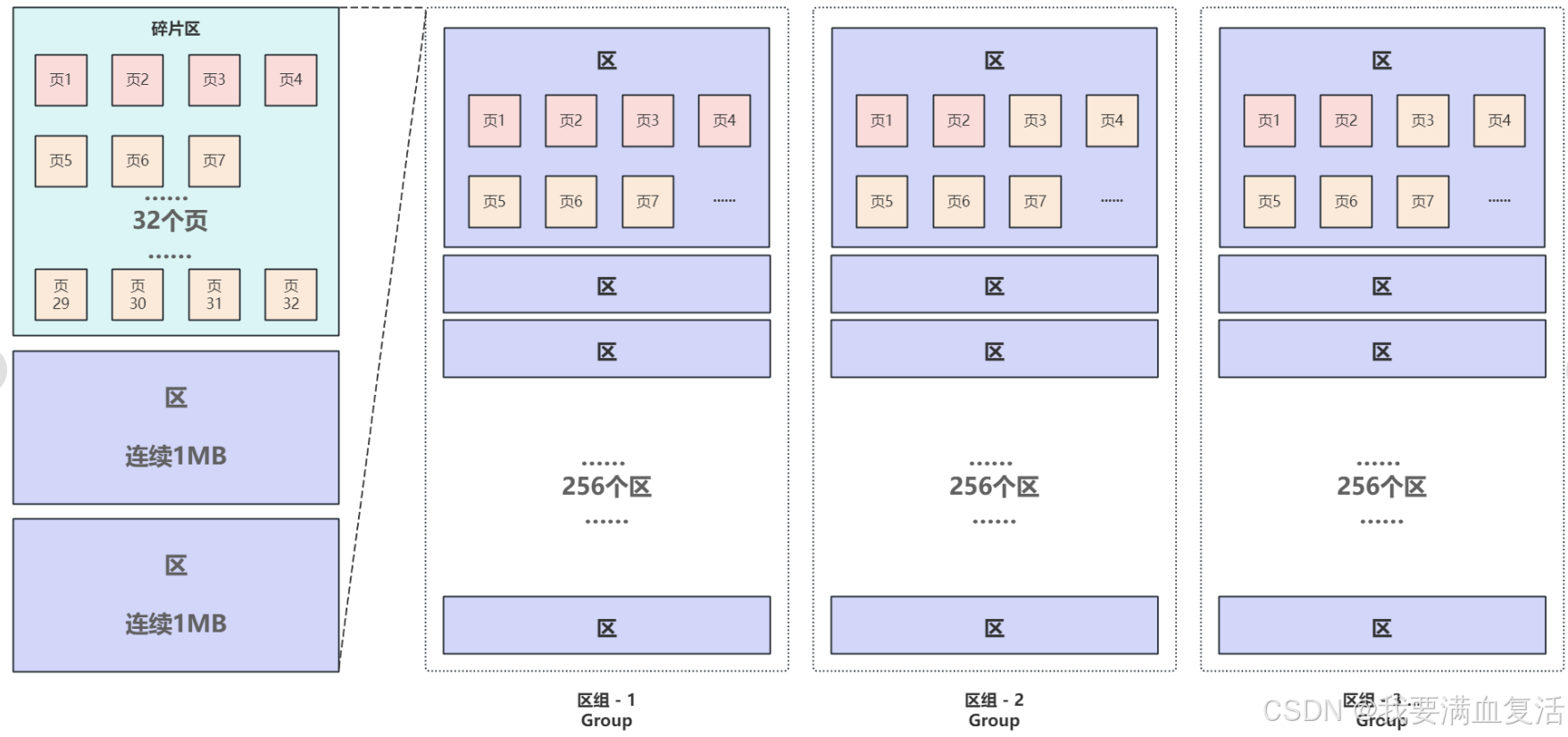

这些零散⻚会放在表空间中⼀个叫碎⽚区的区域，随着数据量的增加，会申请新的⻚来存储数据，
当碎⽚区达到32个⻚的时候，后续每次都会申请⼀个完整的区来存储更多的数据
区组
不同的区在磁盘上⼤概率是不连续的，那么这个问题其实是InnoDB如何⾼效的的管理区？
当表中的数据越来越多，为了有效的管理区，定义了区组的结构，每个区组固定管理256个区即 256MB ，通过区组可以在物理结构层⾯⾮常⾼效的管理和定位到每个区。
第⼀个区组中的⾸个区的前四⻚⽐特殊，也就是初始⻚中的前4⻚，分别是：
- File Space Header: 表空间和区组中条⽬信息
- Insert Buffer Bitmap：Change Buffer相关信息
- File Segment inode: 段信息
- B-tree Node：索引根信息
其他为空闲⻚⽤来存储真实的数据。
其他区组中⾸个区的结构都⼀样，前两个⻚分别是：
- Extent Descriptor(XDES)：区组条⽬信息
- Insert Buffer Bitmap：Change Buffer相关信息
使⽤区组结构有效的管理区，每个区组固定管理256个区即 256MB ，区组条⽬信息中会记录每个区的偏移并⽤双向链表连接。
段

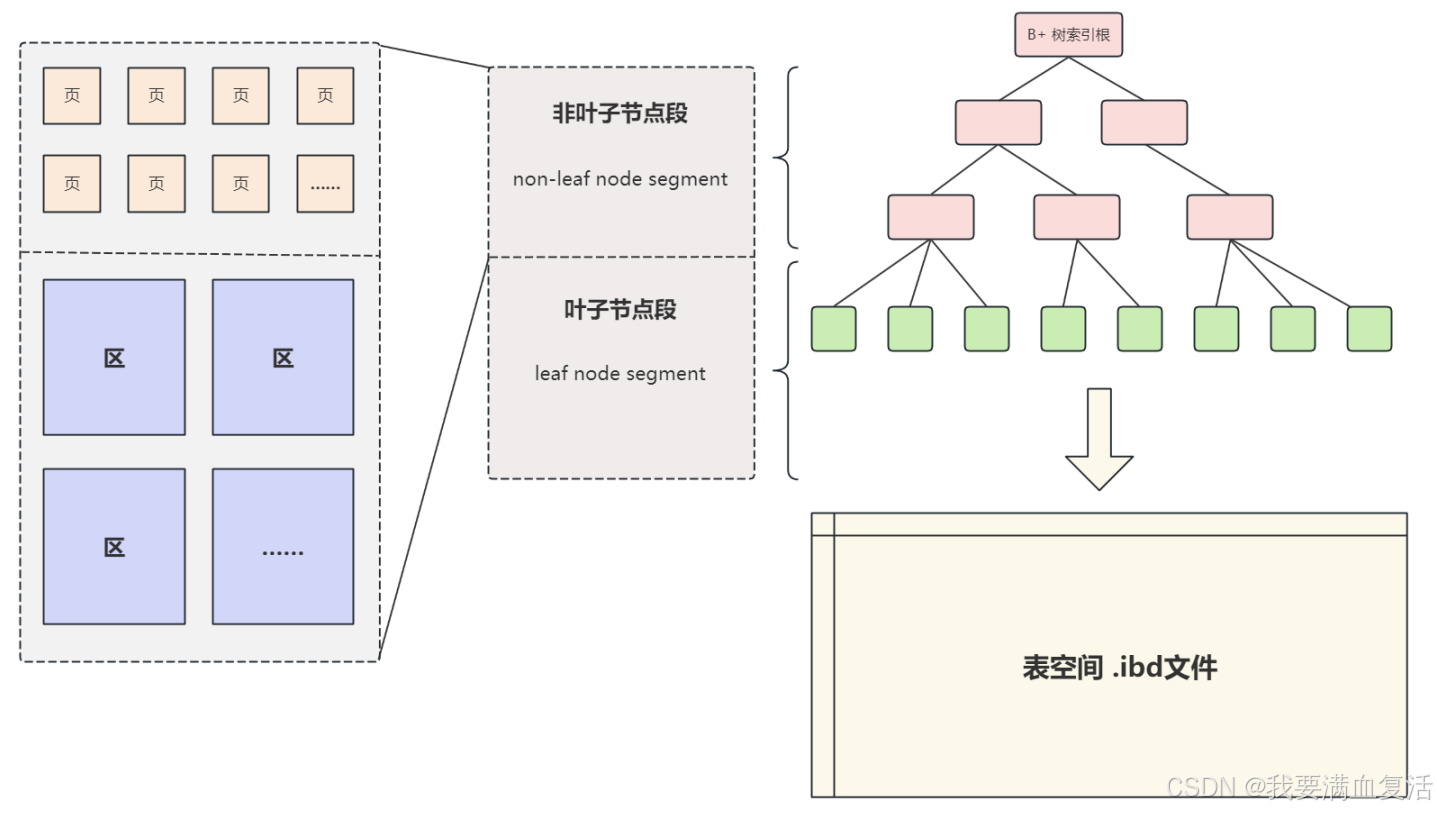

以上讲到的区、区组还有⻚这种都是物理结构，在物理结构的基础上，定义了⼀个逻辑上的概念，也就是"段"，"段"并不对应表空间中的连续的物理区域，可以看做是 "区" 和 "⻚" 的⼀个附加标注信息，段的主要作⽤是区分不同功能的区和在碎⽚区中的⻚，主要分为"叶⼦节点段"和"⾮叶⼦节点段"等，这两个段和我们常说的B+树索引中的叶⼦、⾮叶⼦节点对应，可以简单的理解为"⾮叶⼦节点段" 存储和管理索引树，"叶⼦节点段"存储和管理实际数据，从逻辑上讲，最终由 "叶⼦节点段" 和 "⾮叶⼦节点段" 等段构成了表空间 .ibd ⽂件，如下图所示
