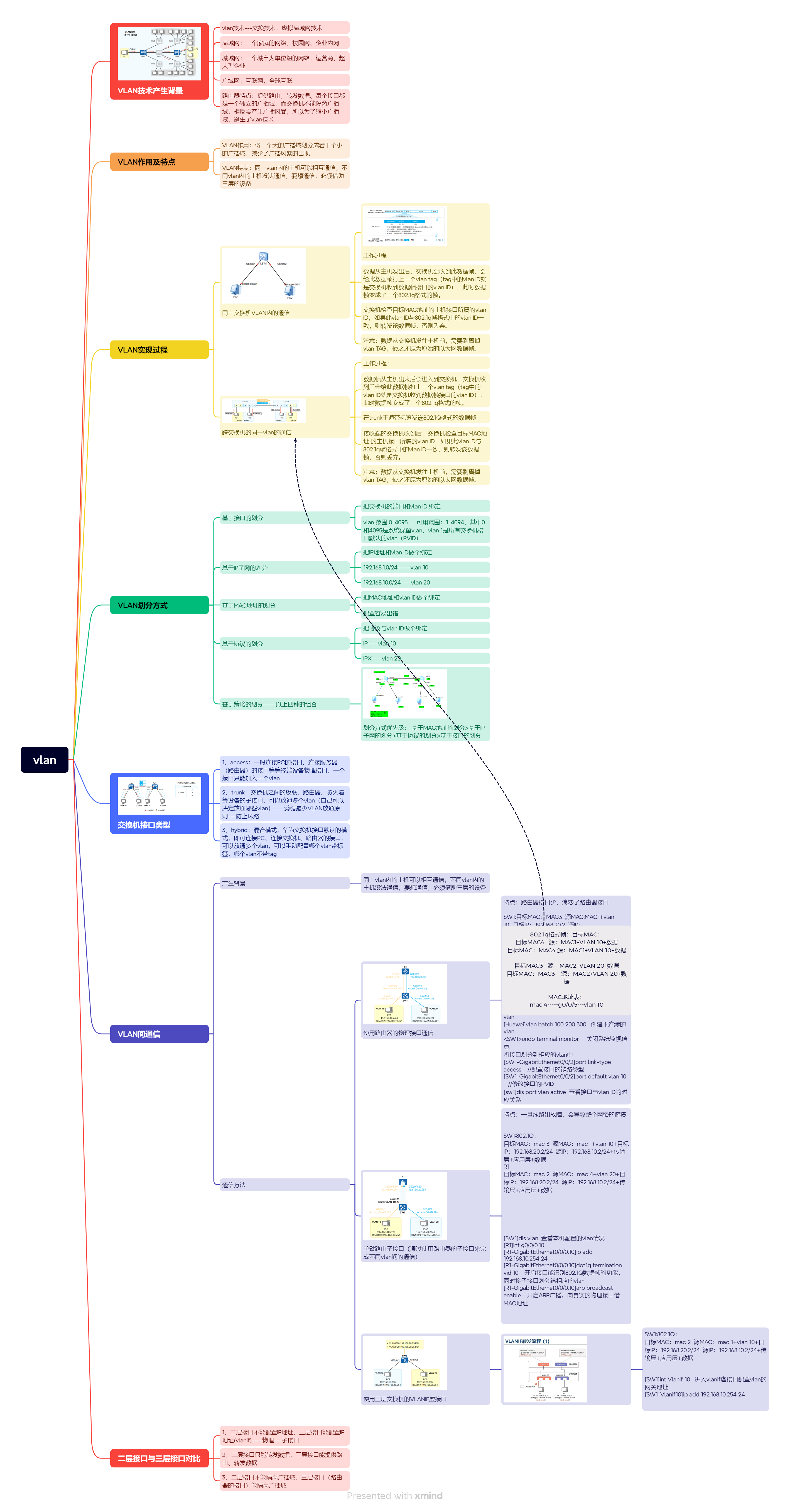

一

二：

1. 实现全网可达。
2. 使所有 PC 通过 DHCP 获取 IP 地址

三：

1、划分地址、进行地址配置
2、vlan 配置
划分 vlan；
更改接口的链路类型，将相应的接口加入 vlan；
在 trunk 链路上放行网络中的 vlan
3、配置子接口；
4、DHCP 配置

四：

1：

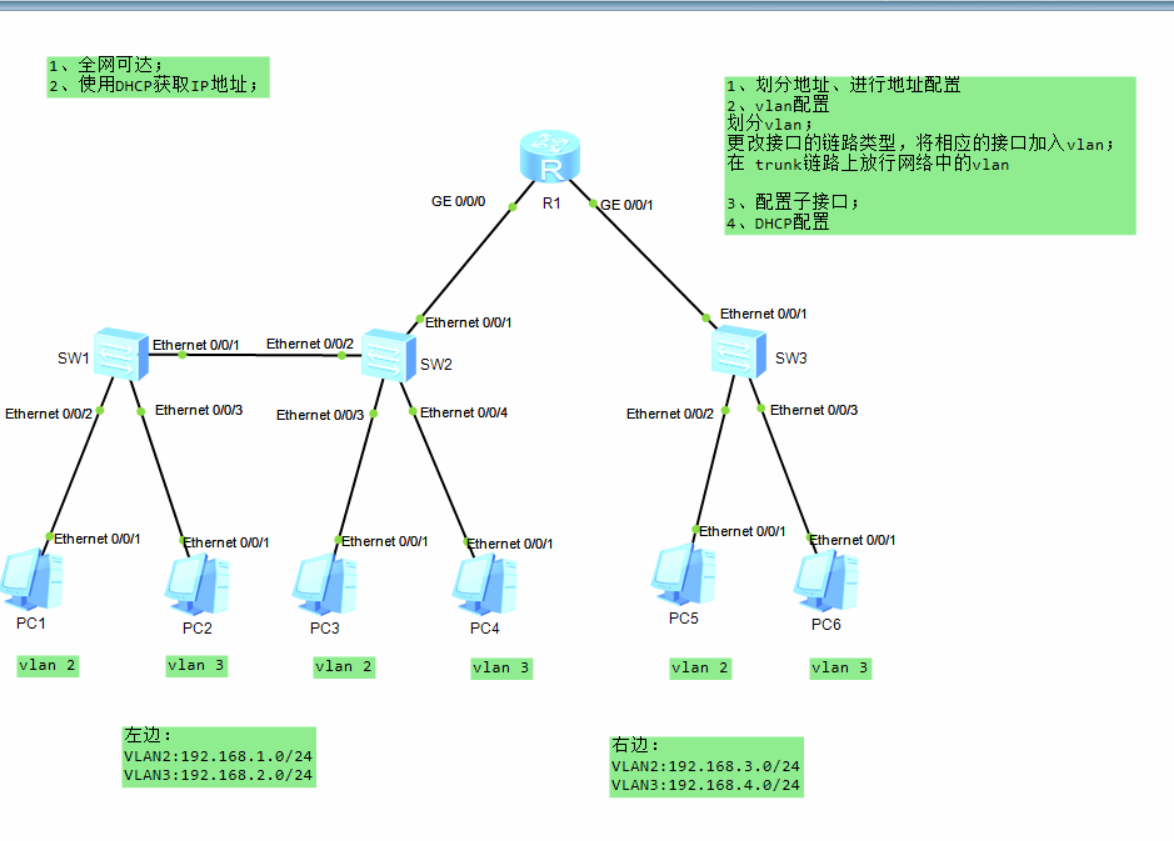

• VLAN 划分：
  • 左边（SW1、SW2）：
    • VLAN 2：192.168.1.0/24
    • VLAN 3：192.168.2.0/24
  • 右边（SW3）：
    • VLAN 2：192.168.3.0/24
    • VLAN 3：192.168.4.0/24

2.vlan配置

slw1：

# 创建VLAN 2和VLAN 3
vlan 2
vlan 3

# 将接口加入VLAN
interface Ethernet 0/0/2
port link-type access
port default vlan 2

interface Ethernet 0/0/3
port link-type access
port default vlan 3

# 配置Trunk接口（连接SW2）
interface Ethernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3

slw2：

# 创建VLAN 2和VLAN 3
vlan 2
vlan 3

# 将接口加入VLAN
interface Ethernet 0/0/3
port link-type access
port default vlan 2

interface Ethernet 0/0/4
port link-type access
port default vlan 3

# 配置Trunk接口（连接SW1）
interface Ethernet 0/0/2
port link-type trunk
port trunk allow-pass vlan 2 3

# 配置Trunk接口（连接R1）
interface Ethernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3

slw3：

# 创建VLAN 2和VLAN 3
vlan 2
vlan 3

# 将接口加入VLAN
interface Ethernet 0/0/2
port link-type access
port default vlan 2

interface Ethernet 0/0/3
port link-type access
port default vlan 3

# 配置Trunk接口（连接R1）
interface Ethernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3

3.R2接口配置虚拟接口

interface GigabitEthernet0/0/0.2
 dot1q termination vid 2
 ip address 192.168.1.254 255.255.255.0
 arp broadcast enable

#

interface GigabitEthernet0/0/0.3
 dot1q termination vid 3
 ip address 192.168.2.254 255.255.255.0
 arp broadcast enable

#

interface GigabitEthernet0/0/1.2
 dot1q termination vid 2
 ip address 192.168.3.254 255.255.255.0
 arp broadcast enable

#

interface GigabitEthernet0/0/1.3
 dot1q termination vid 3
 ip address 192.168.4.254 255.255.255.0
 arp broadcast enable

#

4.dhcp配置

dhcp enable
#
ip pool A
 gateway-list 192.168.1.254
 network 192.168.1.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
#
ip pool B
 gateway-list 192.168.2.254
 network 192.168.2.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
#
ip pool C
 gateway-list 192.168.3.254
 network 192.168.3.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
#
ip pool D
 gateway-list 192.168.4.254
 network 192.168.4.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
#

5.在r1的虚拟接口上启动dhcp

dhcp select global

五：验证

1.slw的配置vlan

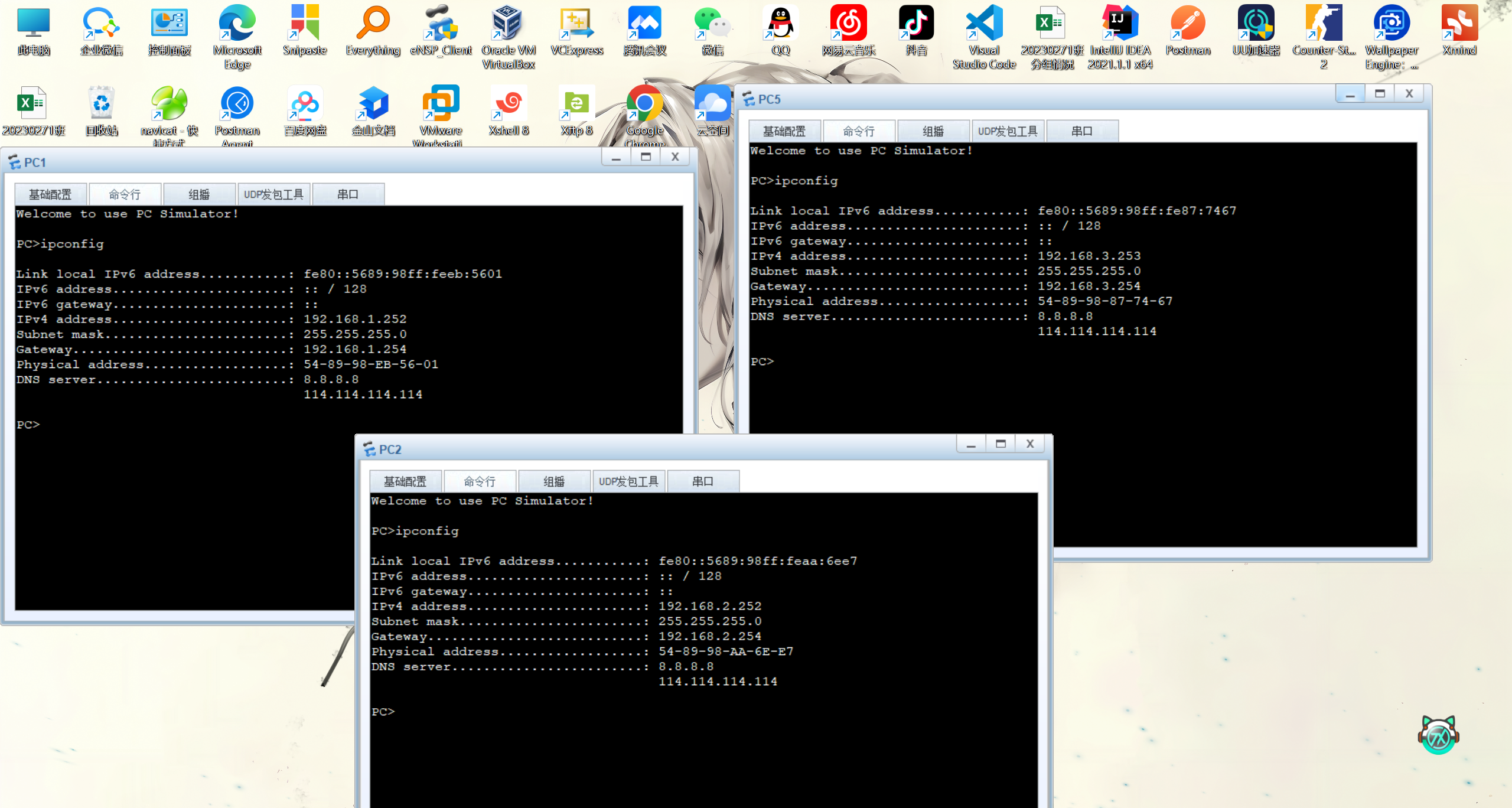

dhcp：

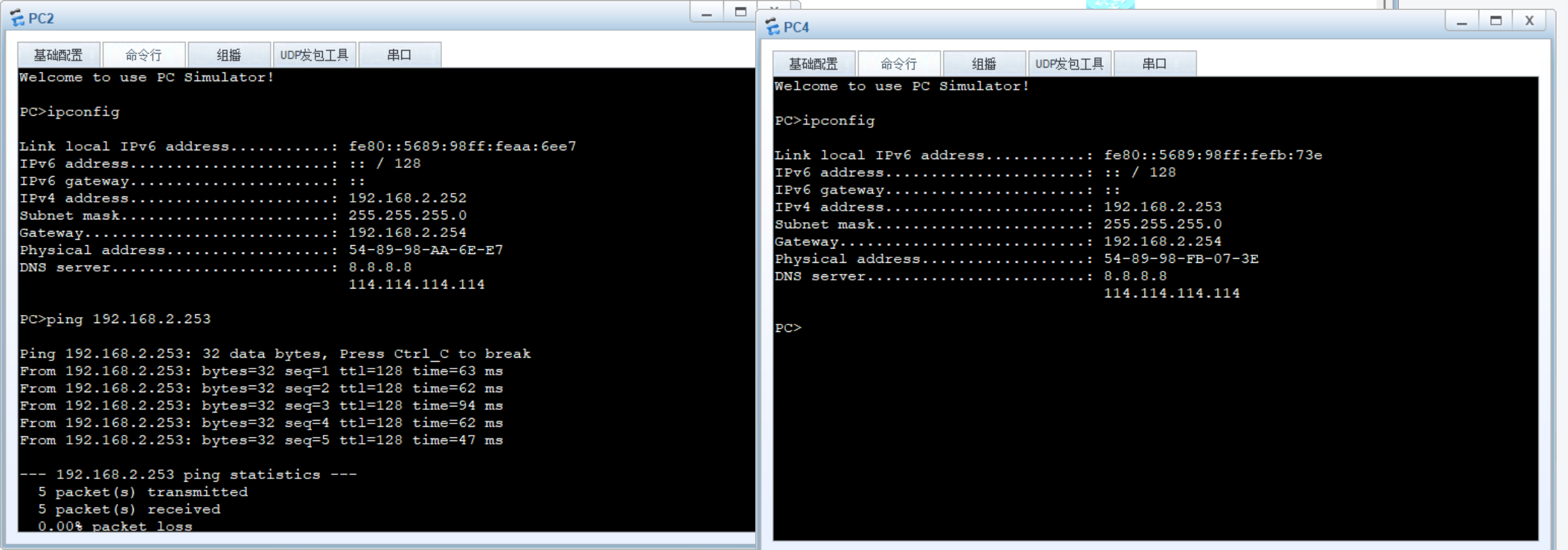

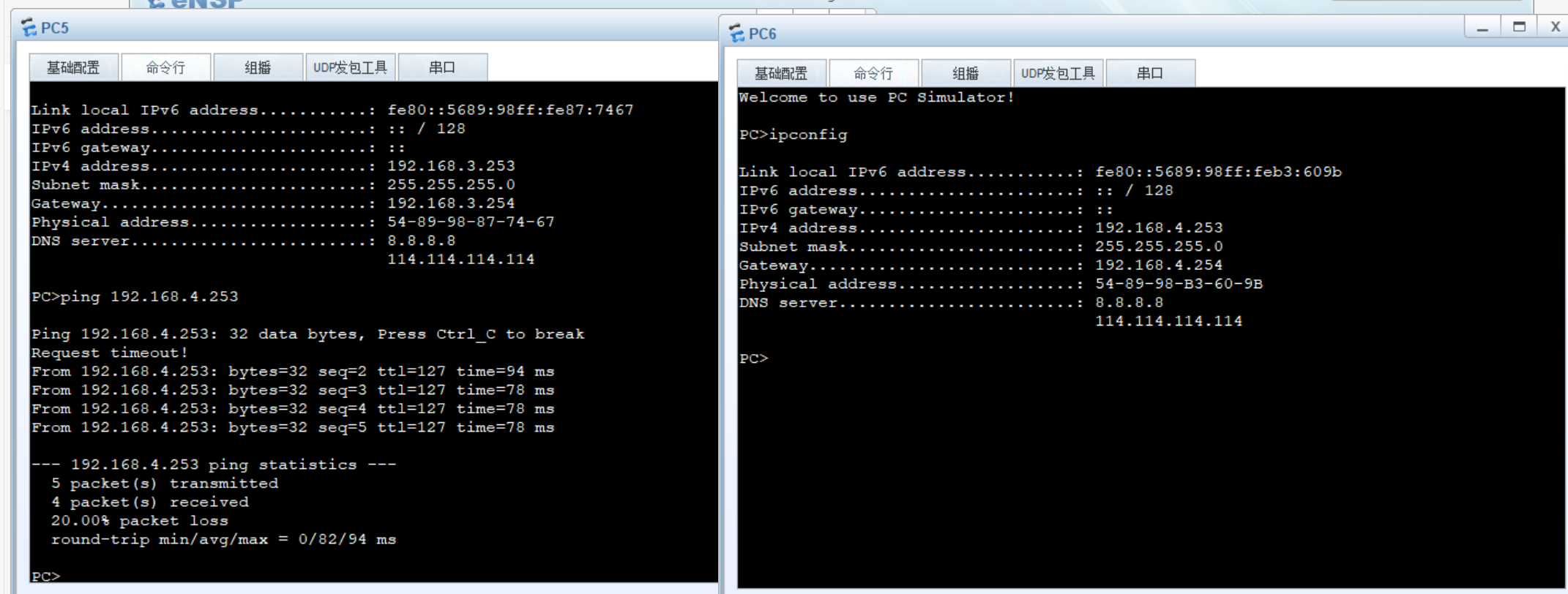

ping 测试
