1.DMA
我们的整体VGA显示分为几步：比如先导入VIDEO TIMING CONTROL来做对输入数据的时序“对齐”，这里开源骚客写的很详细，先用了一个虚拟IO（VIO)来作为输入，导入了一个简单的RTL模块（当VTL的使能信号有效时，RGB_DATA_OUT就接收来自VIO的RGB_DATA_IN);

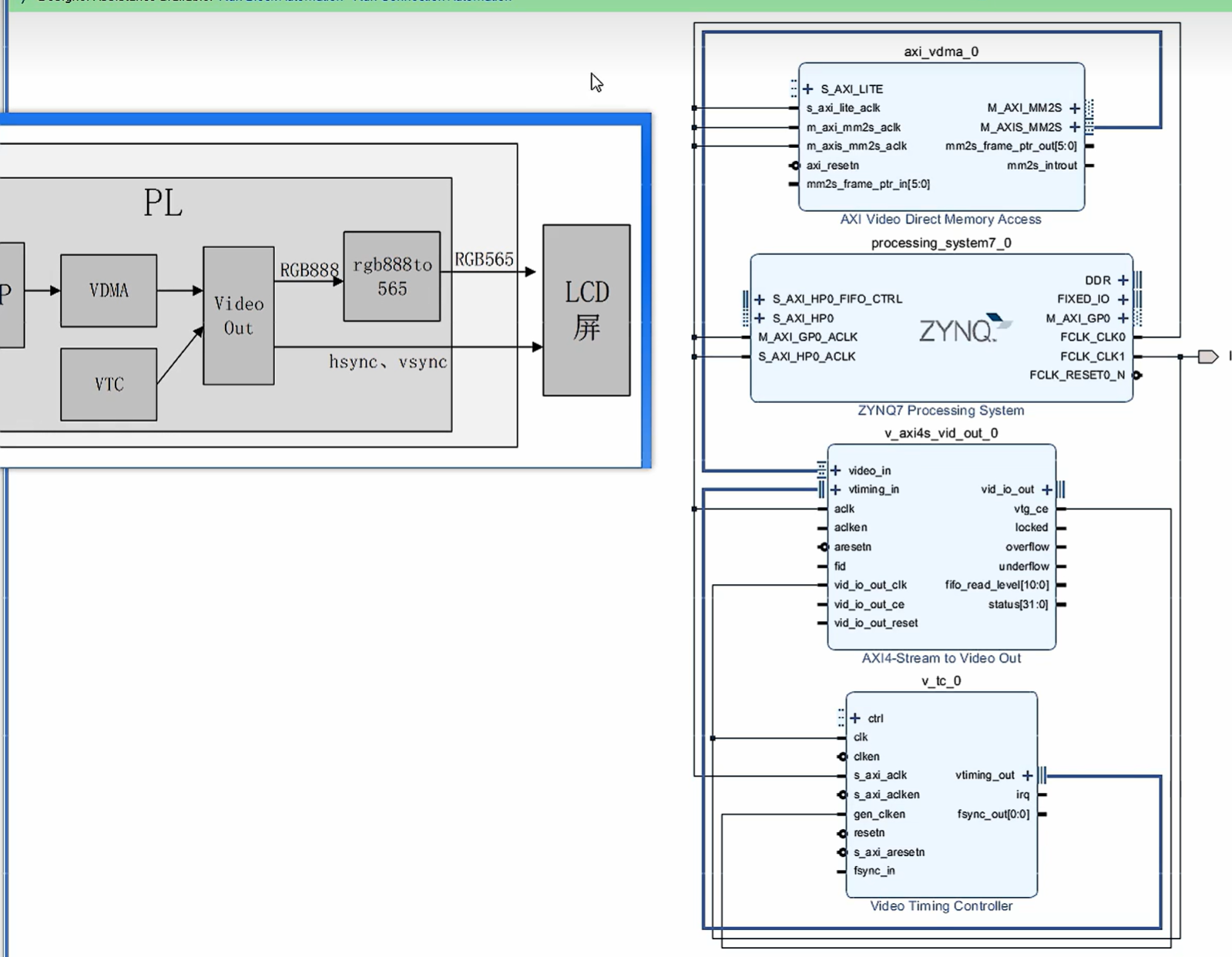

接着，我们要把VIO替换掉为DMA+PS端的模块（即输入数据变成了PS端处理过后的，被DMA读取）
DMA 有两个 AXI 流端口。一个是 AXI 主流 （M_AXIS_MM2S），对应于 READ 通道。数据将通过 M_AXI_MM2S 端口从内存中读取，并发送到 M_AXIS_MM2S 端口（并发送到连接到此端口的 IP）。
以下是对VDMA的通俗解释（来自AI):
VDMA就是视频数据的"快递专车"，它直接在摄像头（PL端）和内存（PS端）之间建立一条专用高速公路，让视频帧数据不经过CPU就能直达目的地。
写的很详细的教程：Tutorial: PYNQ DMA (Part 1: Hardware design) - Learn - PYNQ
另一个对DMA很通俗的解释视频：10行代码，就能让你真正理解DMA！你用的可能很少，但是在单片机中非常重要！_哔哩哔哩_bilibili
2.AXI接口之读写DDR
AXI4主控制器：模块（axi4_rw)作为AXI总线的主设备，主动发起读写请求。
DDR访问：通过HP接口连接到Zynq（从机）的DDR控制器，实现对DDR内存的读写。
控制接口：提供启动信号（
init_axi_txn）、完成标志（txn_done）和错误指示（error）。-
无用户信号：
AWUSER/ARUSER/WUSER等宽度为0，简化设计。
用户信号是什么？
在AXI协议中，用户信号（如
AWUSER,ARUSER,WUSER等）是可选的扩展信号，用于在标准AXI通道中传递额外的自定义信息。它们不属于AXI核心协议规范，而是提供给设计者的"扩展槽"。——内容由AI生成

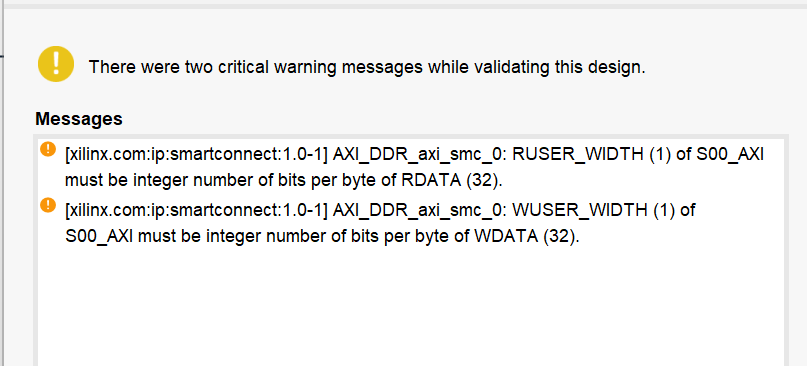

对着野火的PS文档直接复现，一个问题是警告：
你把 AXI 接口的 RUSER_WIDTH 和 WUSER_WIDTH 设成了 1 位，但这不符合 AXI 规范，因为数据总线是 32 位（4 字节），而用户信号宽度必须是“每字节整数倍”的位数。但其实这里我们根本不需要什么用户位宽，双击axi4_rw的ip把后面五个位宽全部修改成0即可解决：
所有m00_axi_*信号连接到Zynq的HP0/HP1等AXI从端口。
当外部逻辑拉高（也就是对应的按键消抖模块的flag有效），m00_axi_init_axi_txn拉高，触发模块开始读写操作。
总结：axi4_rw模块是FPGA与Zynq DDR通信的“桥梁”，通过标准化AXI4协议实现高效突发传输。编写者只需触发init_axi_txn，模块自动完成地址分配、突发控制、握手响应等复杂操作，极大简化了DDR交互逻辑设计。
3.ip核配置
对于GP M口，PS端是主；对于HP ，PS端是从。
| 信号名称 | 总线类型 | 协议特点 | 典型连接对象 |
|---|---|---|---|
M_AXI_MM2S |
AXI4-Full | 存储器映射，含地址/控制信号 | DDR内存控制器 |
M_AXIS_MM2S |
AXI4-Stream | 纯数据流，无地址信号 | 流处理IP核 |
S就是Stream的缩写，表示"流式数据传输"；摄像头采集的视频就是没有地址的视频流，CPU无法直接解析无地址的流数据，我们要使用VDMA；
在野火的第17个例程DMA环回读写实验中，由于数据经过DMA之后变成了数据流，与之打交道的也应该是带有 Stream 接口的高速的 AD 或 DA IP 核（比如AXI4_STREAM TO VIDEO OUT),这里我们方便起见选择了AXI4 Stream Data FIFO IP 核来充当这类 IP，这个FIFO起到 将AXI-Full 总线转换为 AXI-Stream 总线 ，并且充当一个“流数据池”的作用。其S_AXIS与DMA的M_AXIS_MM2S相连，M_AXIS与DMA的S_AXIS_S2MM相连，非常类似于正负极的连接。
AXI DMA 的 MM2S/S2MM 两个通道 → 通过 fabric 中断号 → 接到 PS 的 GIC → 由 TxIntr_Handler / RxIntr_Handler 处理完成/错误事件 → 把全局标志 Tx_Done / Rx_Done / Error 置位 → 主循环里根据标志位做后续动作。
#define RX_INTR_ID XPAR_FABRIC_AXIDMA_0_S2MM_INTROUT_VEC_ID
#define TX_INTR_ID XPAR_FABRIC_AXIDMA_0_MM2MM_INTROUT_VEC_ID
GIC给中断源分配了中断号，这两个宏就是 BSP 在 xparameters.h 里根据我们的硬件设计自动生成的；在 Vivado 里把 AXI-DMA 的 mm2s_introut / s2mm_introut 信号拉到 PS 的 IRQ_F2P[x] 引脚的那一刻，就已经决定了它的中断号；之后 Vivado 导出 HDF，SDK/Vitis 根据 HDF 生成 xparameters.h，把连线结果翻译成宏值，软件直接用即可。
