一、LVS核心组件
负载均衡器（Director / VS）
核心调度节点，接收所有客户端请求，运行IPVS内核模块。
关键IP：
VIP（Virtual IP）：对外服务的公网IP（客户端访问地址）。
DIP（Director IP）：与后端RS通信的内网IP。
真实服务器池（Real Servers / RS）
实际处理请求的后端服务器（如Web/DB服务器）。
关键IP：RIP（Real Server IP），需与DIP同网段（DR/NAT模式）。
客户端（Client）
访问VIP的终端，IP记为CIP（Client IP）。
访问流程：CIP → VIP → DIP → RIP
二、LVS工作模式
1. NAT模式****
原理：VS修改请求报文的目标IP（VIP→RIP）和响应报文的源IP（RIP→VIP）。
特点：
请求和响应均经过VS，VS易成瓶颈。
RS网关必须指向DIP。
支持端口映射（可修改目标端口）。
适用场景：小规模集群，RS可使用私有IP。
2. DR模式（Direct Routing）
原理：VS仅修改请求报文的目标MAC地址（VIP→RS的MAC），RS直接响应客户端（源IP=VIP）。
特点：
性能最优（响应不经过VS）。
RS需配置VIP并抑制ARP（通过arp_ignore/arp_announce内核参数）。
RS与VS必须在同一物理网络。
适用场景：高并发生产环境首选。
3. TUN模式（IP隧道）
原理：VS在原始IP报文外封装新IP头（源IP=DIP，目标IP=RIP），RS解封装后直接响应客户端。
特点：
RS可跨地域部署（需支持IP隧道功能）。
隧道封装带来额外开销。
适用场景：分布式集群（服务器分散在不同机房）。
4. FULLNAT模式
原理：同时修改请求报文的源IP（CIP→DIP）和目标IP（VIP→RIP）。
特点：
请求和响应均经过VS。
支持端口映射，内核默认不支持（需定制）。
三、LVS调度算法
静态算法（不考虑RS实时负载）
算法 规则 应用场景
rr（轮询） 依次分发请求到各RS RS性能均匀时
wrr（加权轮询） 按RS权重分配请求（权重越高分配越多） RS性能不均
sh（源地址哈希） 同一源IP的请求固定发往同一RS 会话保持（如登录态）
dh（目标地址哈希） 同一目标IP的请求固定发往同一RS 缓存服务器负载均衡
动态算法（根据RS实时负载）
算法 规则 特点
lc（最少连接） 选择当前活动连接最少的RS 适合长连接
wlc（加权最少连接） 默认算法！选择(活动连接数/权重)最小的RS 权重高的RS优先
sed（最短期望延迟） 选择(活动连接数+1)/权重最小的RS 避免小权重RS饥饿
nq（永不排队） 第一轮均匀分配，后续按sed 避免新请求等待
FO（Weighted Fail Over） 选择未过载且权重最高的RS 灰度发布场景
OVF（Overflow-connection） 选择活动连接数<权重的最高权重RS 精确控制负载
LVS

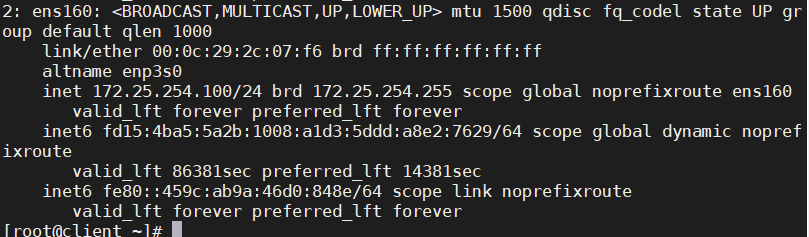

1.client
ens160 ip：172.25.254.100

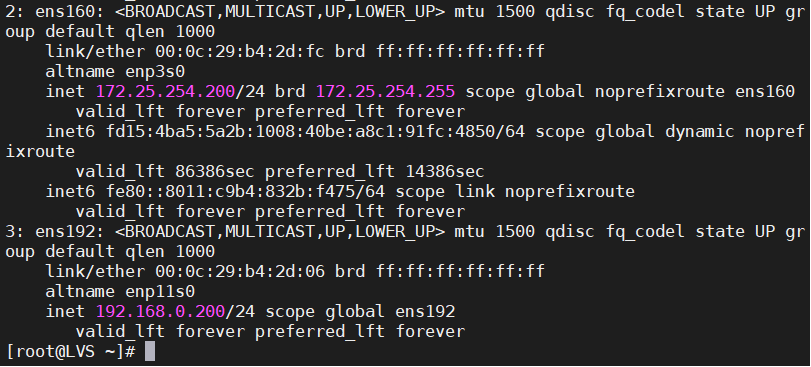

2.lvs
ens160 ip :172.25.254.200
ens192 ip :192.168.0.200

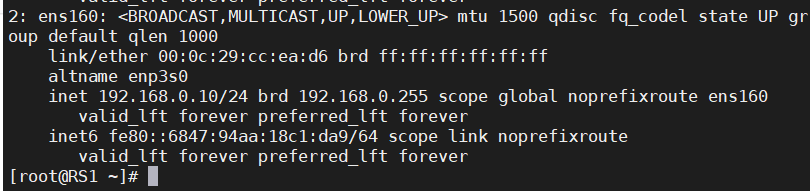

3.rs1
ens160 ip:192.168.0.10

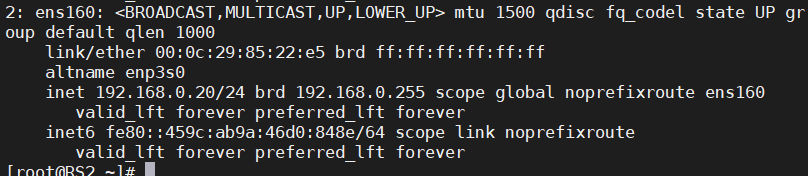

4.rs2
ens160 ip:192.168.0.20

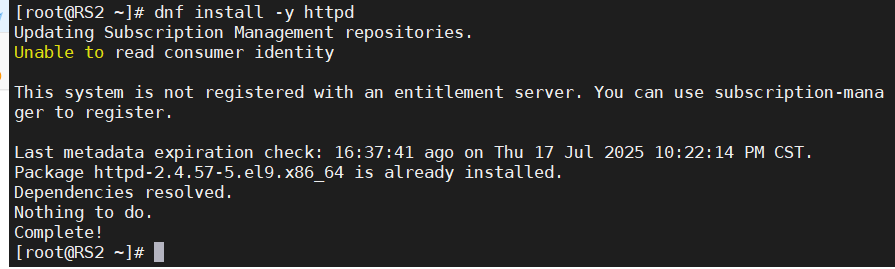

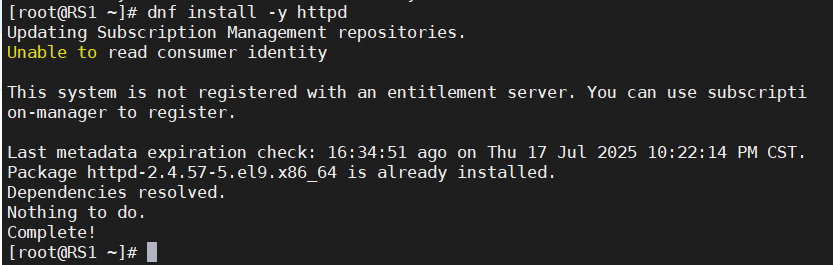

网络配好在rs1和rs2安装httpd功能所用命令dnf install -y httpd

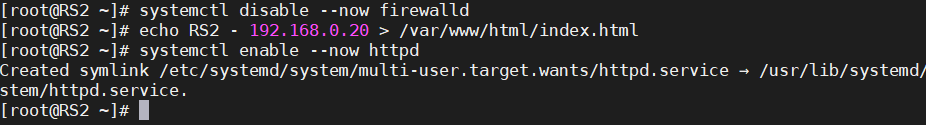

接下来RS1和RS2同样操作

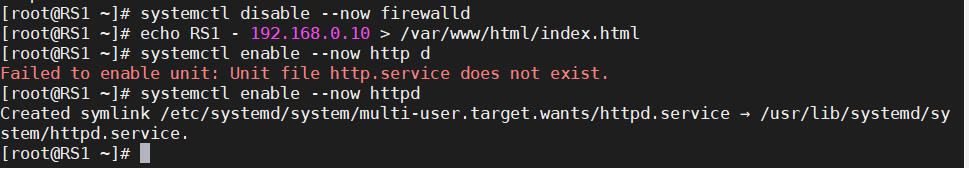

[root@RS1 ~]# systemctl disable --now firewalld #禁用并停止 firewalld 服务
[root@RS1 ~]# echo RS1 - 192.168.0.10 > /var/www/html/index.html #创建并写入内容到 index.html 文件：
[root@RS1 ~]# systemctl enable --now httpd #启用并启动 Apache HTTP 服务
lvs操作

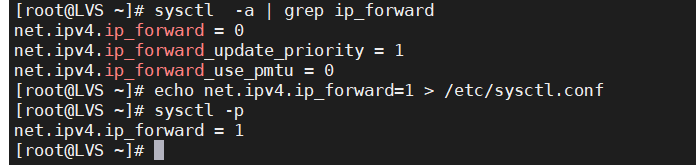

[root@lvs ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 0 #net.ipv4.ip_forward = 0：这意味着当前 IPv4 数据包转发功能被禁用了（值为0表示禁用，1表示启用）
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@lvs ~]# echo net.ipv4.ip_forward=1 > /etc/sysctl.conf #这条命令将 net.ipv4.ip_forward=1 写入到了 /etc/sysctl.conf 配置文件中，使得系统在启动时启用 IPv4 转发。
[root@lvs ~]# sysctl -p #使用 sysctl -p 使配置立即生效。
net.ipv4.ip_forward = 1

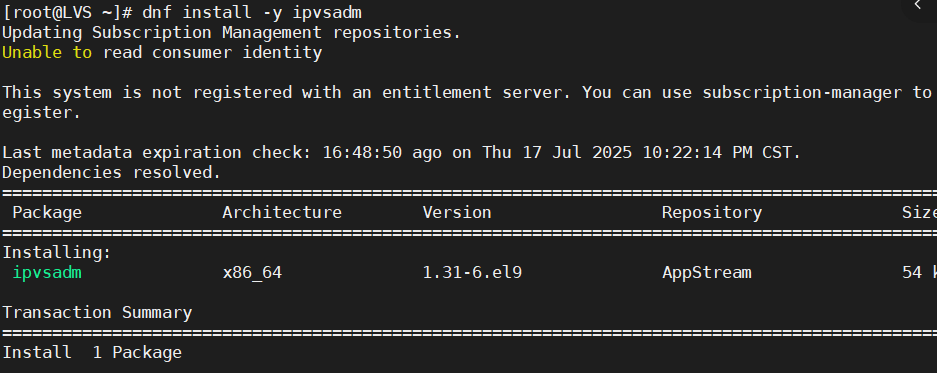

使用 dnf install -y ippvsadm
用命令watch -n1 ipvsadm -Ln 查看策略调度机制
输入命令ipvsadm -A -t172.25.254.200:80 -s rr
#这条命令使用 ipvsadm 工具配置一个虚拟服务 172.25.254.200:80，并使用 轮询（Round Robin） 调度算法（-S rr）来分发流量到后端服务器
ipvsadm -E -t 172.25.254.200:80 -s wrr #-E表示更改为wrr机制 TCP 172.25.254.200:80 wrr
ipvsadm -E -t 172.25.254.200:80 -s wrr -p 360 #-p设置持久连接超时规定时间内同一来源请求调度到同一realserver-----这里时间设为360
TCP 172.25.254.200:80 wrr persistent 360
ipvsadm -A -f 66 -s rr #设置火墙
TCP 172.25.254.200:80 wrr persistent 360
FWM 66 rr
删除机制
ipvsadm -D -f 66 #删除火墙-D
ipvsadm -C #全部删除
模式不能混用

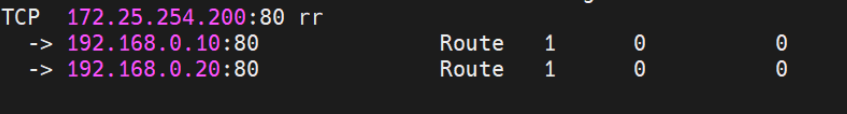

ipvsadm -A -t 172.25.254.200:80 -s rr
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.10:80 -g
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.20:80 -g
#-g为直连路由
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.20:80 -m
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.10:80 -m
#-m为nat模式
ipvsadm -e -t 172.25.254.200:80 -r 192.168.0.20:80 -i
ipvsadm -e -t 172.25.254.200:80 -r 192.168.0.10:80 -i
#-e为切换模式 -i为ip隧道模式
设置权重
ipvsadm -e -t 172.25.254.200:80 -r 192.168.0.10:80 -i -w 2
#-w 后面跟数字代表权重这里设置2--权重不是所有模式一定生效
计数器 watch -n1 ipvsadm -Ln --rate #后面加--tate -Z清楚计数器
保存策略
ipvsadm-save -n > /mnt/ipvsadm.rule
如果用 ipvsadm -C删除后
用命令 ipvsadm-restore < /mnt/ipvsadm.rule
恢复策略
永久保存 #开机时加载策略
ipvsadm-save -n > /etc/sysconfig/ipvsadm
