LVS集群技术

一、LVS简介

1、 简介：

        LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器。

        LVS是一个开源的负载均衡软件，运行在Linux操作系统上，通过IP负载均衡技术和基于内容请求分发技术来实现高性能、高可用的服务器集群。

2、组成结果

        2.1LVS集群架构：

        LVS通常由三部分组成：

•         负载均衡器（Load Balancer）：这是集群系统的核心，它接收来自客户端的请求，并根据一定的调度算法将请求转发到后端的真实服务器上。
•         服务器池（Server Pool）：由多个真实服务器组成，这些服务器负责处理具体的业务请求。
•         共享存储（Shared Storage，可选）：用于存储集群系统中的共享数据，确保所有真实服务器可以访问到相同的资源。

        2.2LVS软件组成：

• ipvs(ip virtual server)：通过修改请求报文的目的地址（DNAT）或源地址（SNAT）来实现负载均衡。IPVS是LVS的核心组件，它工作在网络层，能够快速处理大量的网络请求，是真正生效实现调度的代码。
• ipvsadm：工作在用户空间，负责为ipvs内核框架编写规则，定义谁是集群服务，而谁是后端真实的服务器(Real Server)。

3、LVS相关术语

• DS：Director Server：指的是前端负载均衡器节点。
• VS：Virtual Server：虚拟服务器。
• RS：Real Server：后端真实的工作服务器。
• CIP：Client IP：访问客户端的IP地址，即请求的来源ip。
• VIP: Virtual serve IP ：VS外网的IP。
• DIP: Director IP ：VS内网的IP。
• RIP: Real server IP：后端服务器的IP地址。

二、LVS工作原理

         LVS主要工作在网络的第四层（传输层），通过修改IP报文的头部信息来实现负载均衡。它支持多种负载均衡算法和调度策略，能够根据不同的需求进行灵活配置。

1、工作流程

•  客户端请求到达负载均衡器：客户端通过网络向负载均衡器发送请求，请求的目的IP地址是负载均衡器的虚拟IP地址（VIP）。
• 负载均衡器接收请求：负载均衡器接收到客户端的请求后，根据配置的调度策略（如轮询、最少连接、加权轮询等）选择一个后端服务器（Real Server）来处理该请求。
•  修改IP报文头部信息：负载均衡器将客户端请求的IP报文头部信息进行修改，将目的IP地址从虚拟IP地址（VIP）改为选定的后端服务器的IP地址（RIP），同时将源IP地址从客户端的IP地址（CIP）改为负载均衡器的IP地址（DIP）。
•  转发请求到后端服务器：负载均衡器将修改后的IP报文转发到选定的后端服务器。
• 后端服务器处理请求：后端服务器接收到请求后，根据请求的内容进行处理，并生成响应数据。
• 后端服务器返回响应：后端服务器将响应数据发送回负载均衡器。根据配置的负载均衡模式（NAT、DR、TUN），响应数据的返回路径可能不同。
• 负载均衡器返回响应给客户端：负载均衡器将后端服务器的响应数据转发回客户端，客户端收到响应后完成请求处理。

 2、负载均衡模式

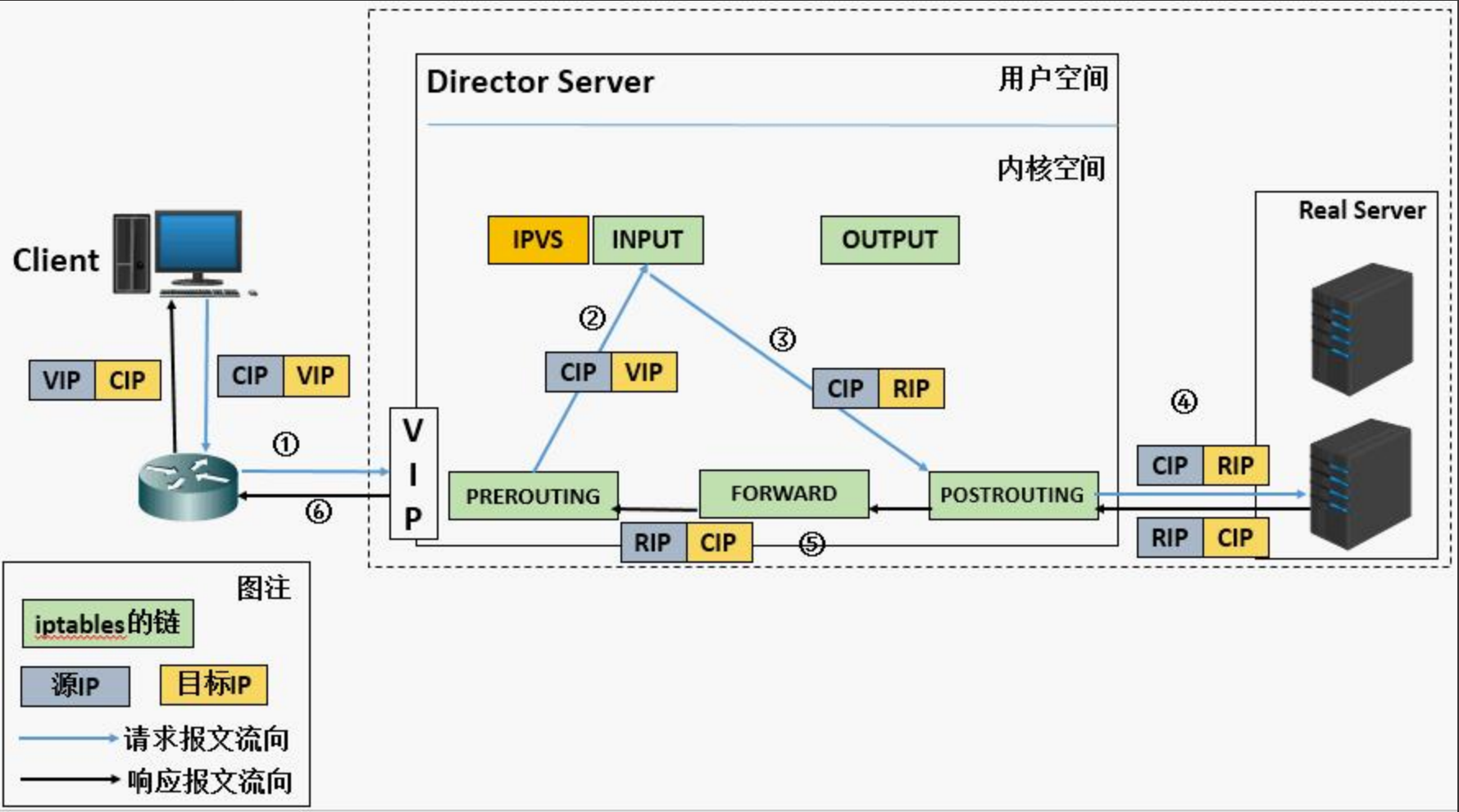

2.1 NAT（Network Address Translation）模式

• 请求处理：负载均衡器将客户端请求的IP报文头部的目的IP地址从VIP改为RIP，同时将源IP地址从CIP改为DIP。
• 响应处理：后端服务器将响应数据发送回负载均衡器，负载均衡器将响应数据的源IP地址从RIP改为VIP，然后将响应数据转发回客户端。
• 特点：所有后端服务器需要配置默认网关为负载均衡器的IP地址（DIP），适用于后端服务器不在同一网段的场景。

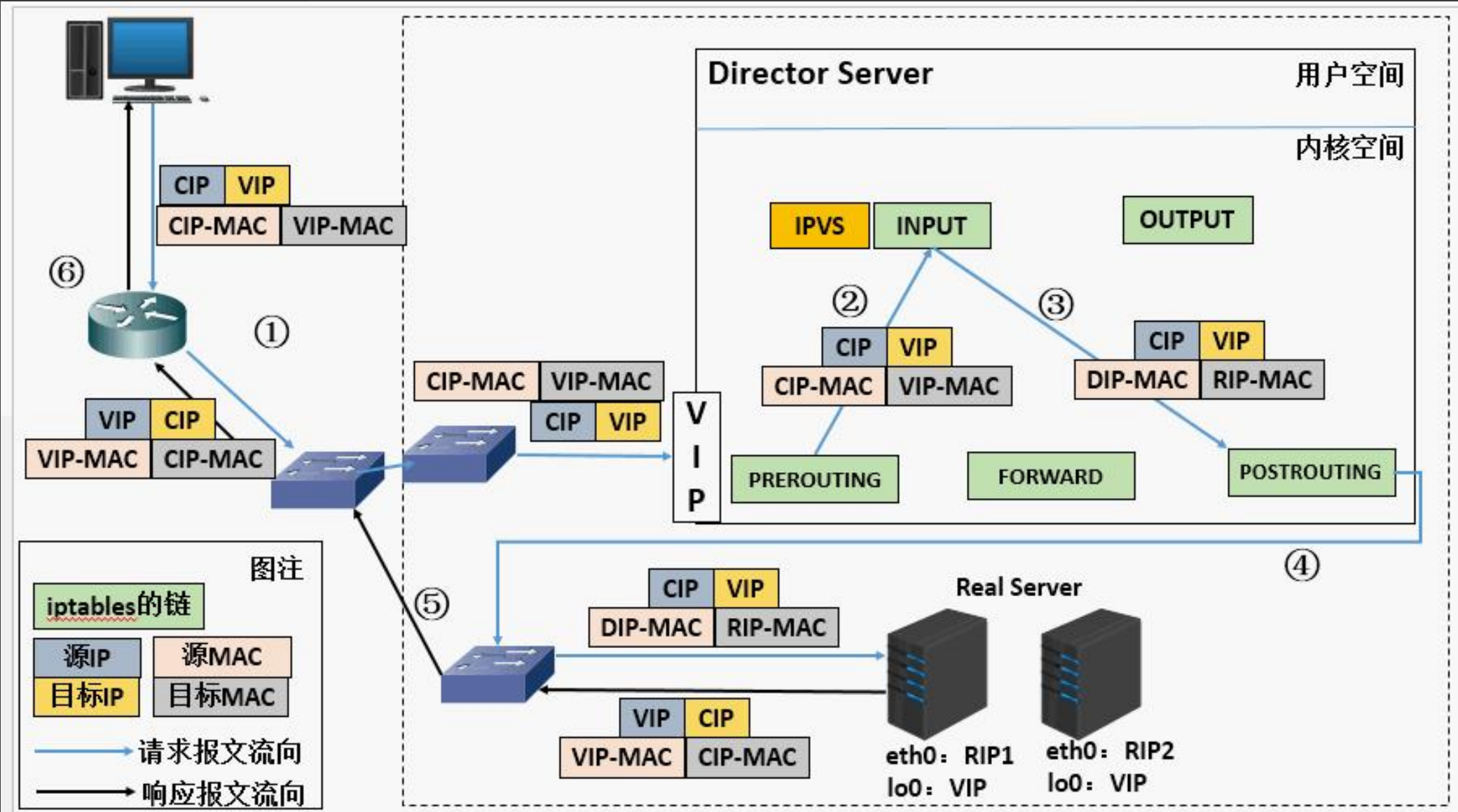

2.2DR（Direct Routing）模式

• 请求处理：负载均衡器将客户端请求的IP报文头部的目的IP地址从VIP改为RIP，但不修改源IP地址（CIP）。
• 响应处理：后端服务器直接将响应数据发送回客户端，无需经过负载均衡器。
• 特点：后端服务器需要配置一个虚拟IP地址（VIP），并且需要配置单播或广播的ARP响应策略，适用于后端服务器在同一网段的场景。

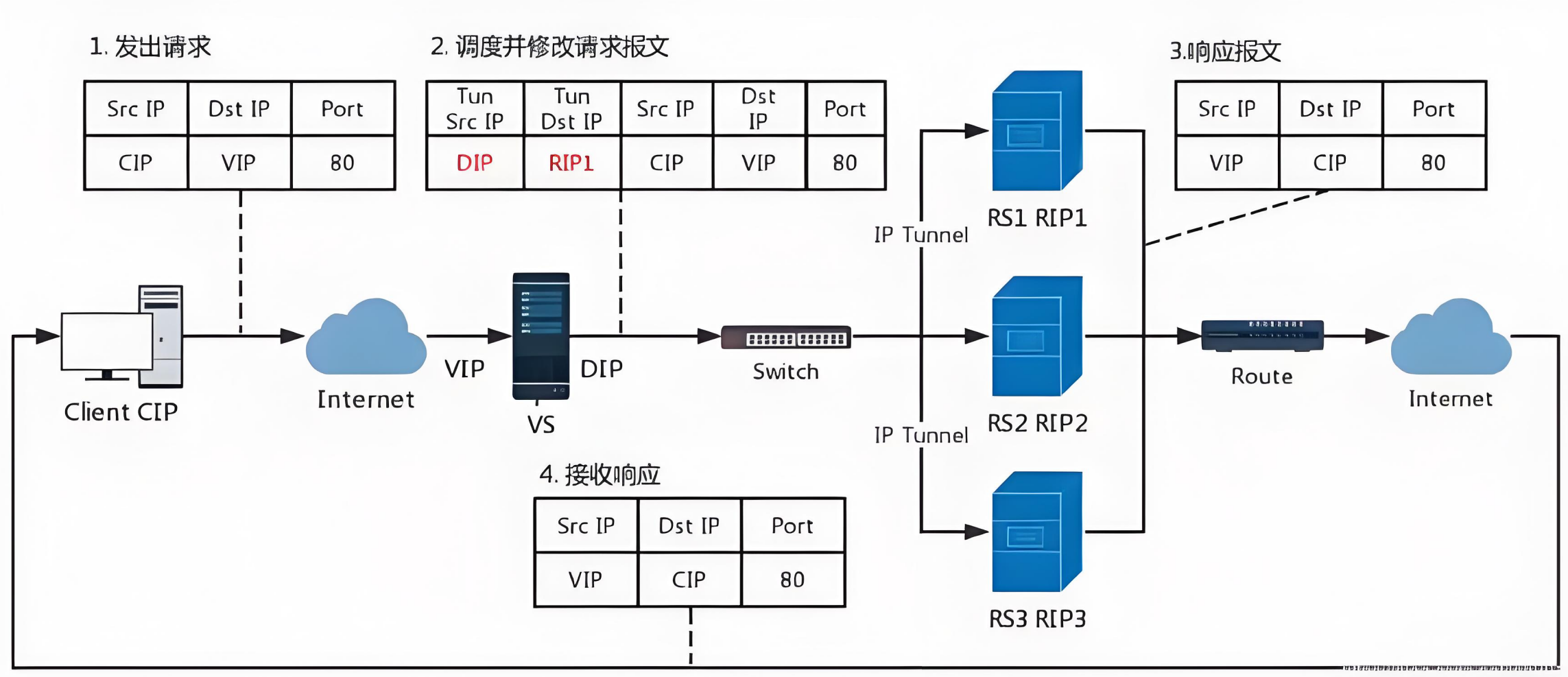

2.3TUN（Tunneling）模式

• 请求处理：负载均衡器将客户端请求的IP报文封装在另一个IP报文中，外层IP报文的目的IP地址是后端服务器的IP地址（RIP），源IP地址是负载均衡器的IP地址（DIP）。
• 响应处理：后端服务器解封装后将响应数据发送回负载均衡器，负载均衡器再将响应数据转发回客户端。
• 特点：后端服务器需要支持IP隧道协议，适用于后端服务器分布在不同网络环境的场景。

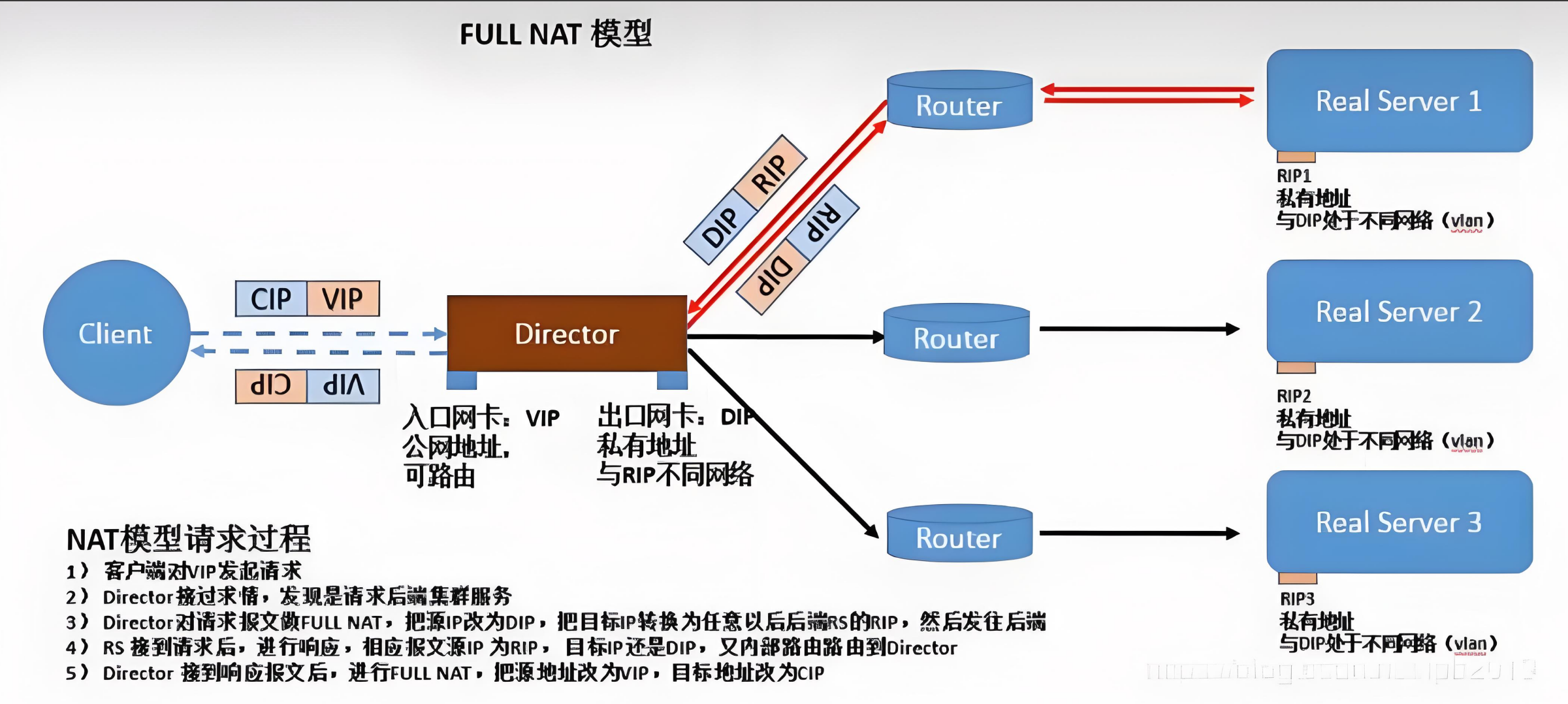

2.4FULLNAT（Full Network Address Translation）模式

•  请求处理 ：负载均衡器将请求的源IP从CIP改为DIP（负载均衡器内网IP），目标IP从VIP改为RIP（真实服务器IP）。
• 响应处理：负载均衡器将响应的源IP从RIP改为VIP，目标IP从DIP改为CIP，然后转发给客户端。
• 特点 ：支持真实服务器和负载均衡器不在同一网段，同时对源IP和目标IP进行转换。但是真实服务器无法直接获取客户端的CIP，需额外配置（如TOA）。

三、LVS实验

1、LVS-DR模式集群实验

1.1实验环境

1.2配置命令

 在LVS中安装ipvsadm

[root@lvs-dr ~]# yum install ipvsadm -y

配置VIP192.168.221.220/32：

[root@lvs-dr~]# ip addr add dev lo 192.168.221.220/32
[root@rs1~]# ip addr add dev lo 192.168.221.220/32
[root@rs2~]# ip addr add dev lo 192.168.221.220/32

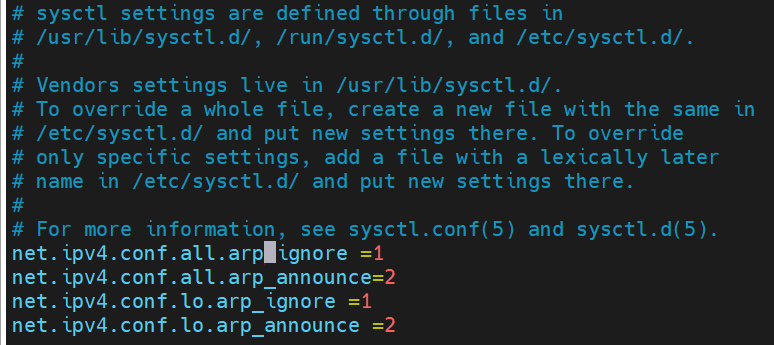

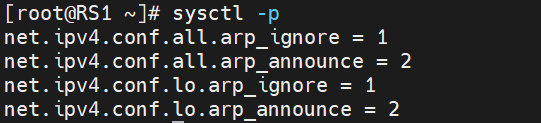

在RS1和RS2中解决响应问题 ：

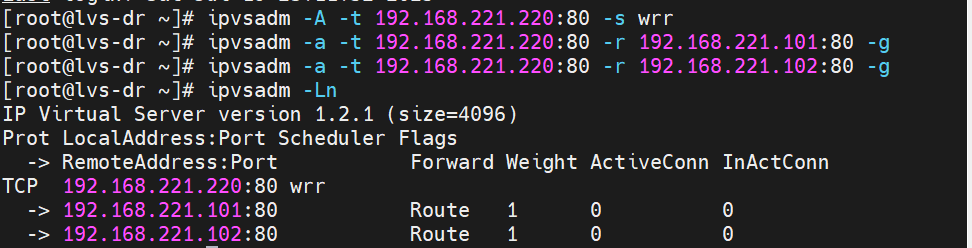

在lvs中配置策略 ：

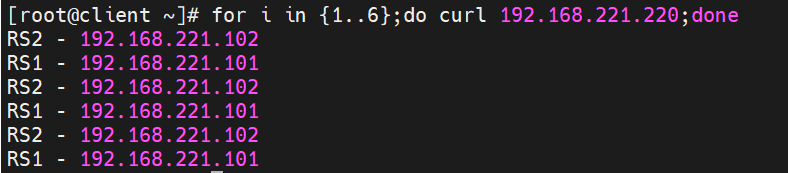

 测试结果：

 2、防火墙标签解决轮询错误

2.1实验环境

        在DR实验环境基础上。

2.2 轮询规则中可能会遇到的错误

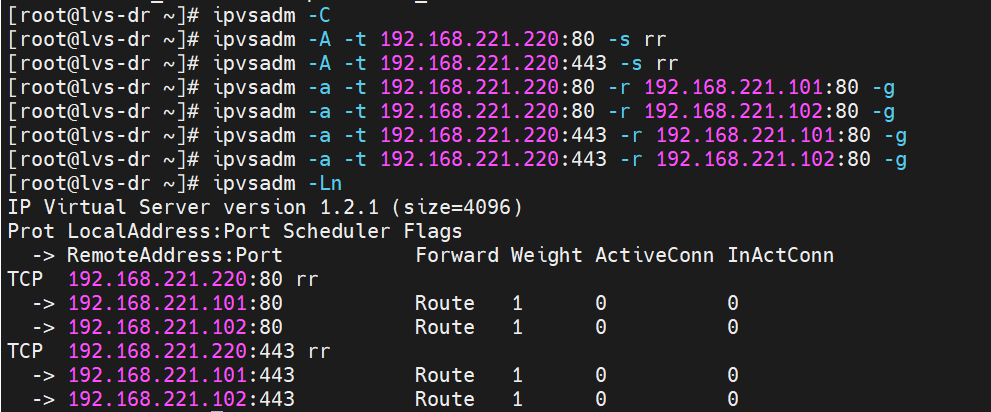

配置策略：

测试问题：当访问vip时两次调度都到了102

 2.3防火墙标记解决轮询调度问题

 解决方法：

（1）在Director主机打标记：在dr-lvs调度器中设定端口标签，人为80和443是一个整体。

（2） 在Director主机基于标记定义集群服务:设定调度规则

测试结果：

 3、NAT模式集群实验

3.1实验环境

3.2 配置命令

 在LVS中启用内核路由功能

[root@lvs ~]# echo"net.ipv4.ip_forward=1">/etc/sysctl.d/ip_forward.conf
[root@lvs ~]# sysctl--system

 在LVS中安装ipvsadm

[root@lvs ~]# yum install ipvsadm -y

在LVS中添加调度策略

[root@lvs ~]# ipvsadm -A -t 172.25.254.220:80 -s rr
[root@lvs ~]# ipvsadm -a -t 172.25.254.220:80 -r 192.168.221.101:80
[root@lvs ~]# ipvsadm -a -t 172.25.254.220:80 -r 192.168.221.101:80 -m
[root@lvs ~]# ipvsadm -a -t 172.25.254.220:80 -r 192.168.221.102:80 -m

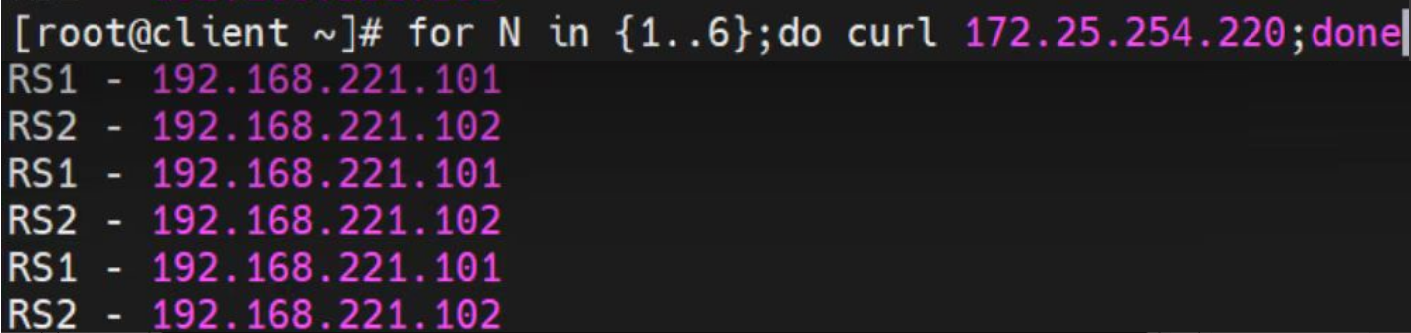

测试结果：

4、LVS持久链接

4.1问题

4.2解决方法

在LVS调度器中设定

[root@lvs~]#ipvsadm -E -f 6666 -s rr -p [3000]

查看LVS当前持久连接信息
[root@lvs~]#ipvsadm -LnC

四、 LVS的调度算法

1、常用的静态调度算法

轮询（Round Robin，RR）

• 原理：按照顺序依次将请求分配给后端服务器。
• 特点：简单公平，适用于后端服务器性能相近的场景。

加权轮询（Weighted Round Robin，WRR）

• 原理：根据服务器的权重进行轮询调度，权重高的服务器会优先分配到更多的请求。
• 特点：适用于后端服务器性能差异较大的场景。

目标地址散列（Destination Hashing，DH）

• 原理：根据请求的目标IP地址进行散列，将请求分配到固定的服务器。
• 特点：适用于需要会话保持的场景，确保同一客户端的请求总是分配到同一服务器。

源地址散列（Source Hashing，SH）

• 原理：根据请求的源IP地址进行散列，将请求分配到固定的服务器。
• 特点：适用于需要会话保持的场景，确保同一客户端的请求总是分配到同一服务器。

2、常用的动态调度算法

最少连接（Least Connection，LC）

• 原理：优先将请求分配给当前连接数最少的服务器。
• 特点：适用于后端服务器性能差异较大的场景，能够动态平衡负载。

加权最少连接（Weighted Least Connection，WLC）

• 原理：结合服务器的权重和当前连接数进行调度，权重高且连接数少的服务器会优先分配到请求。
• 特点：综合考虑了服务器的性能和当前负载，适用于复杂的生产环境。

SED（Shortest Expected Delay）

• 原理：根据服务器的当前连接数和响应时间来选择服务器。选择当前预期延迟时间最短的服务器。
• 特点：综合考虑了服务器的负载和响应时间，适用于对响应时间敏感的应用场景。

 NQ（Never Queue）

• 原理：如果服务器的当前连接数小于其权重值，则直接分配请求；否则，选择下一个服务器。
• 特点：尽量避免排队，适用于对延迟敏感的场景。

LBLC（Locality-Based Least Connections）

• 原理：基于局部性最少连接。优先选择与客户端IP地址相同的服务器，如果没有，则选择当前连接数最少的服务器。
• 特点：适用于需要会话保持的场景，同时兼顾负载均衡。

LBLCR（Locality-Based Least Connections with Replication）

• 原理：基于局部性最少连接并支持复制。优先选择与客户端IP地址相同的服务器，如果没有，则选择当前连接数最少的服务器，并将连接信息复制到其他服务器。
• 特点：适用于需要会话保持且对高可用性有要求的场景。
