Linux内核的目录结构

这篇文章，我就想搞明白一个问题，那就是Linux内核的目录结构，以及这些目录都是干嘛的？

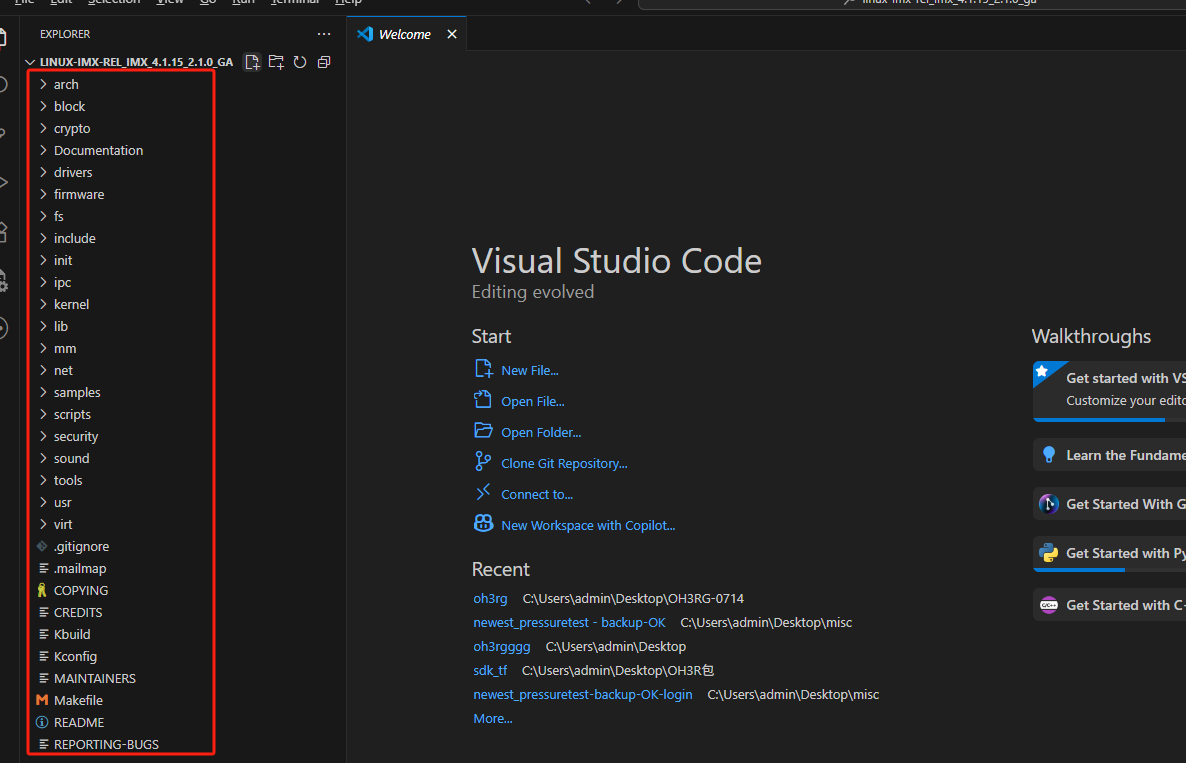

目录结构概述

大概介绍：

Linux 内核源代码的目录结构清晰且模块化，每个目录负责不同的功能模块或组件。理解这些目录的作用，有助于深入学习内核工作原理和进行开发。以下是 Linux 内核（以最新稳定版为例）主要目录的详细说明：

arch/：架构相关代码

该目录包含与具体 CPU 架构相关的代码，是内核适配不同硬件平台的核心。每个子目录对应一种处理器架构（如 x86、ARM、RISC-V 等）。

常见子目录：

• arch/x86/：x86 架构（32 位和 64 位）相关代码，包括启动程序、中断处理、寄存器定义等。

• arch/arm/：ARM 架构代码，支持手机、嵌入式设备等。

• arch/riscv/：RISC-V 开源架构代码，近年来逐渐流行。

• arch/ppc/：PowerPC 架构代码，用于服务器、嵌入式等场景。

核心文件：每个架构目录下通常有kernel/（内核核心逻辑）、mm/（内存管理）、include/（架构相关头文件）等。

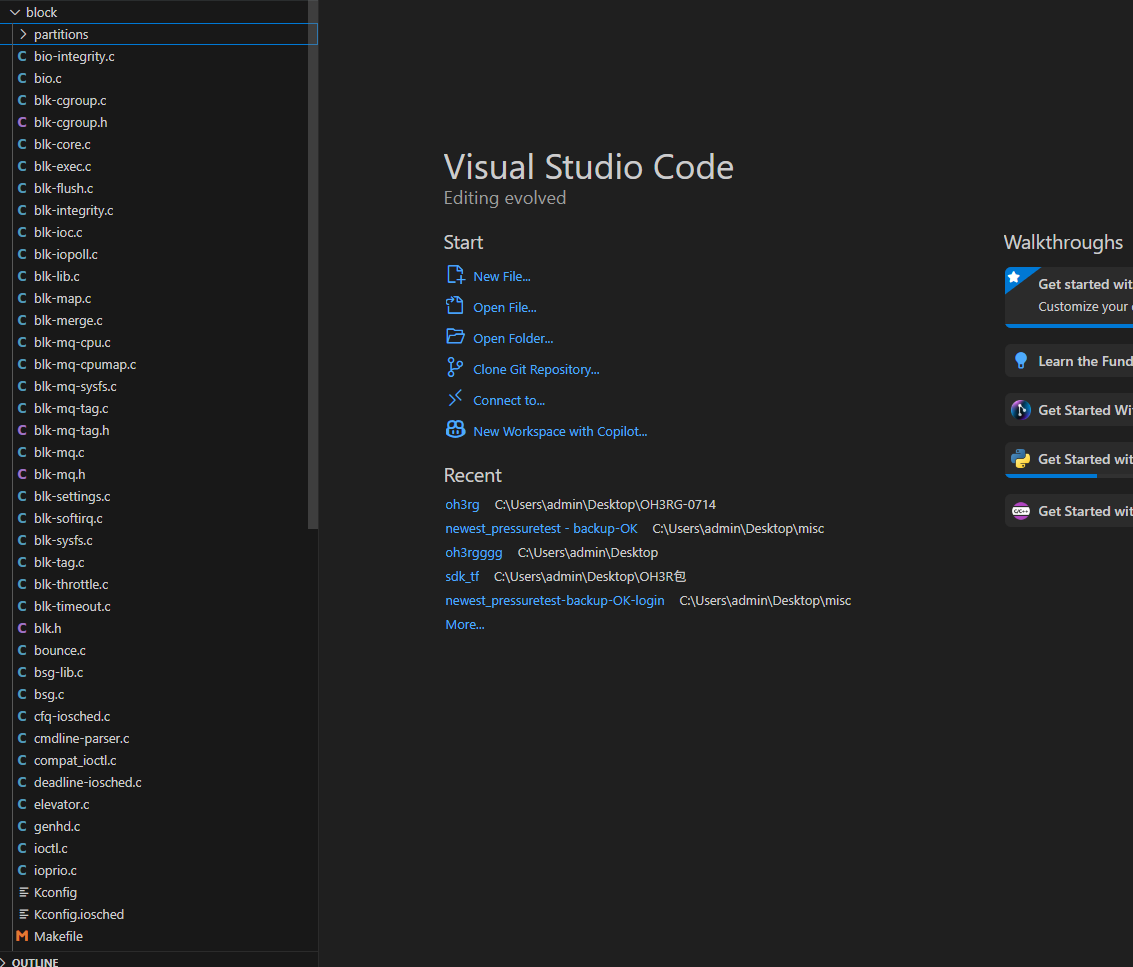

block/：块设备管理

块设备是指以 “块” 为单位读写的设备（如硬盘、SSD、U 盘），该目录负责块设备的通用管理逻辑，包括：

• 块设备 I/O 调度算法（如 CFQ、Deadline）。

• 块设备请求队列管理。

• 与文件系统交互的块层接口。

crypto/：加密与哈希算法

提供内核级别的加密、解密、哈希（散列）算法实现，供其他模块（如文件系统、网络协议）调用。

常见算法：

• 加密：AES、DES、RSA、ECC。

• 哈希：SHA-256、MD5（已不安全，仅保留兼容性）、CRC32。

• 其他：压缩算法（如 zlib）、随机数生成器。

drivers/：设备驱动

内核中最庞大的目录，包含所有硬件设备的驱动程序，按设备类型分类，是内核与硬件交互的核心。

主要子目录：

• drivers/char/：字符设备（如键盘、鼠标、串口）驱动。

• drivers/block/：块设备（如硬盘、SSD）驱动（与block/目录的区别：此处是具体硬件驱动，block/是通用逻辑）。

• drivers/net/：网络设备（如网卡）驱动（分有线ethernet/、无线wifi/等）。

• drivers/gpu/：显卡驱动（如 NVIDIA、AMD、Intel 集成显卡）。

• drivers/usb/：USB 设备驱动（包括 U 盘、摄像头等）。

• drivers/pci/：PCI/PCIe 总线设备驱动（如显卡、网卡通常通过 PCIe 连接）。

• drivers/i2c/、drivers/spi/：I2C、SPI 等低速总线设备驱动（如传感器）。

fs/：文件系统

实现各种文件系统的核心逻辑，包括文件操作、目录管理、权限控制等。

常见子目录：

• fs/ext4/：ext4 文件系统（Linux 最常用的本地文件系统）。

• fs/xfs/、fs/btrfs/：高性能日志文件系统，用于服务器场景。

• fs/fat/、fs/ntfs3/：兼容 Windows 的 FAT32、NTFS 文件系统。

• fs/overlayfs/：叠加文件系统（常用于容器技术，如 Docker 的镜像层）。

• fs/proc/：proc 虚拟文件系统（通过/proc暴露内核和进程信息）。

• fs/sysfs/：sysfs 虚拟文件系统（通过/sys暴露硬件设备信息）。

include/：头文件

包含内核所有公共头文件，供内核各模块之间调用。按功能分类：

• include/linux/：内核通用头文件（如kernel.h、module.h、list.h）。

• include/asm/：架构相关头文件（实际指向arch/<架构>/include/asm/，通过软链接动态适配当前架构）。

• include/net/：网络协议相关头文件（如tcp.h、ip.h）。

• include/uapi/：用户空间与内核空间交互的头文件（定义系统调用、IOCTL 命令等）。

init/：内核初始化

负责内核启动过程的初始化逻辑，是内核启动的第一个入口（除架构相关的引导代码外）。

核心文件：

• init/main.c：内核启动的主函数start_kernel()所在，初始化内存、进程调度、设备等。

• init/do_mounts.c：挂载根文件系统的逻辑。

ipc/：进程间通信（IPC）

实现 Linux 中进程间通信的机制，供用户态进程或内核线程交互。

包含的 IPC 机制：

• 信号量（semaphore）、消息队列（message queue）、共享内存（shared memory）。

• 管道（pipe）、信号（signal）的部分逻辑也与此相关（信号更多在kernel/signal.c中）。

kernel/：内核核心逻辑

包含进程管理、调度、中断处理、时间管理等内核最核心的功能，是操作系统的 “大脑”。

主要子目录和文件：

• kernel/sched/：进程调度器（如 CFS 调度器，负责进程 CPU 时间分配）。

• kernel/process.c：进程创建（fork()）、销毁（exit()）等生命周期管理。

• kernel/irq/：中断处理机制（硬件中断、软中断）。

• kernel/time/：时钟管理（系统时间、定时器）。

• kernel/printk.c：内核打印函数printk()的实现（类似用户态的printf）。

lib/：内核库函数

提供内核专用的基础库函数，与用户态的 C 库（如 glibc）不同，这些函数需适应内核环境（无用户态内存、不可阻塞）。

常见功能：

• 字符串操作（strcpy、strcmp的内核版）。

• 内存操作（memcpy、memset）。

• 链表操作（list.h中的双向链表，内核中应用极广）。

• 数学运算（如整数除法、位运算）。

mm/：内存管理

负责物理内存和虚拟内存的管理，是内核最复杂的模块之一。

核心功能：

• 物理内存分配与释放（伙伴系统、slab 分配器）。

• 虚拟地址映射（页表管理、MMU 交互）。

• 内存回收（页缓存、swap 机制）。

• OOM（内存不足） killer 机制。

net/：网络协议栈

实现TCP/IP 协议栈及其他网络协议，处理网络数据包的收发、路由、转发等。

主要子目录：

• net/core/：网络核心逻辑（如套接字、数据包处理流程）。

• net/ipv4/：IPv4 协议（TCP、UDP、ICMP、路由）。

• net/ipv6/：IPv6 协议。

• net/wireless/：无线局域网协议（如 802.11）。

• net/bridge/：网桥（二层交换机）功能。

• net/ipv4/netfilter/：IPv4 防火墙框架（如 iptables 的底层实现）。

scripts/：编译与辅助脚本

包含内核编译、配置、打包的脚本工具，多为 Perl 或 Python 脚本。

功能：

• scripts/kconfig/：内核配置工具（如make menuconfig的交互逻辑）。

• scripts/Makefile.*：编译规则脚本（控制不同架构、模块的编译流程）。

• 代码检查工具（如checkpatch.pl，用于检查代码风格是否符合内核规范）。

security/：安全模块

提供内核级别的安全机制，支持多种安全框架。

主要模块：

• security/apparmor/：AppArmor（基于路径的访问控制）。

• security/selinux/：SELinux（强制访问控制，常用于服务器和安卓系统）。

• security/capability.c：Linux capabilities（进程权限细分，替代传统的 root 权限）。

sound/：音频设备驱动

包含声卡及音频设备的驱动程序，支持各种音频接口（如 ALSA、OSS）。

子目录：

• sound/core/：音频核心框架（ALSA 架构）。

• sound/pci/：PCI 接口声卡驱动（如 Intel HD Audio）。

• sound/usb/：USB 声卡、麦克风驱动。

tools/：用户态辅助工具

提供内核开发和调试的用户态工具，不属于内核代码本身，但与内核紧密相关。

常见工具：

• tools/perf/：性能分析工具（可监控内核函数调用、CPU 使用率）。

• tools/debugging/：调试工具（如ftrace的用户态接口）。

• tools/testing/：内核测试工具（如内存泄漏检测）。

其他目录

• Documentation/：内核文档（设计说明、接口文档、开发指南），对开发者非常重要。

• samples/：面向开发者的示例代码，辅助学习内核功能。

• usr/：内核与用户空间交互的工具，支撑启动和初始化流程。

• virt/：虚拟化技术的核心实现，支持 KVM 等虚拟化方案。

• Kbuild、Kconfig：内核编译配置文件（控制模块编译选项）。

• Makefile：顶层 Makefile，是内核编译的入口（通过make命令触发）。

总结

Linux 内核目录按 “功能模块” 和 “硬件适配” 两大维度划分：

• 功能模块（如kernel/、mm/、net/）负责操作系统的核心逻辑；

• 硬件适配（如arch/、drivers/）负责与具体硬件交互，确保内核可在不同平台运行。

这种模块化设计使得内核易于维护和扩展，新硬件的支持只需添加对应驱动，无需修改核心逻辑。

Linux驱动开发工程师主要关注哪些Linux目录？

Linux 驱动开发工程师主要关注内核源码中的以下目录，这些目录包含了驱动开发所需的核心代码、头文件和工具：

核心驱动目录

1.1 drivers/

这是驱动开发的主战场，按设备类型分类存放所有硬件驱动：

• 按总线分类：

  • usb/（USB 设备驱动）

  • pci/（PCI/PCIe 设备驱动）

  • i2c/（I2C 总线设备驱动）

  • spi/（SPI 总线设备驱动）

• 按设备类型分类：

  • block/（块设备，如硬盘、SSD）

  • net/（网络设备，如网卡、WiFi）

  • input/（输入设备，如键盘、触摸屏）

  • sound/（音频设备，如声卡）

  • video/（显示设备，如图形卡）

  • power/（电源管理，如电池、充电器）

1.2 include/

包含内核 API 和数据结构的头文件，驱动开发必备：

• include/linux/：通用内核头文件（如module.h、device.h）

• include/asm/：架构特定头文件（如asm/io.h用于 I/O 操作）

• include/uapi/：用户空间 API 头文件（如linux/fb.h用于帧缓冲设备）

架构相关目录

2.1 arch/

特定硬件架构的代码，如arch/x86/、arch/arm/、arch/arm64/：

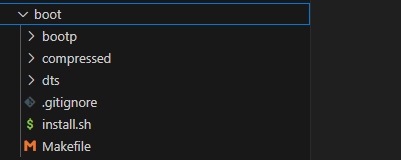

• arch/<架构>/boot/：启动相关代码（如设备树.dts文件）

• arch/<架构>/kernel/：架构特定的内核核心（如中断处理）

• arch/<架构>/mm/：内存管理（如页表操作）

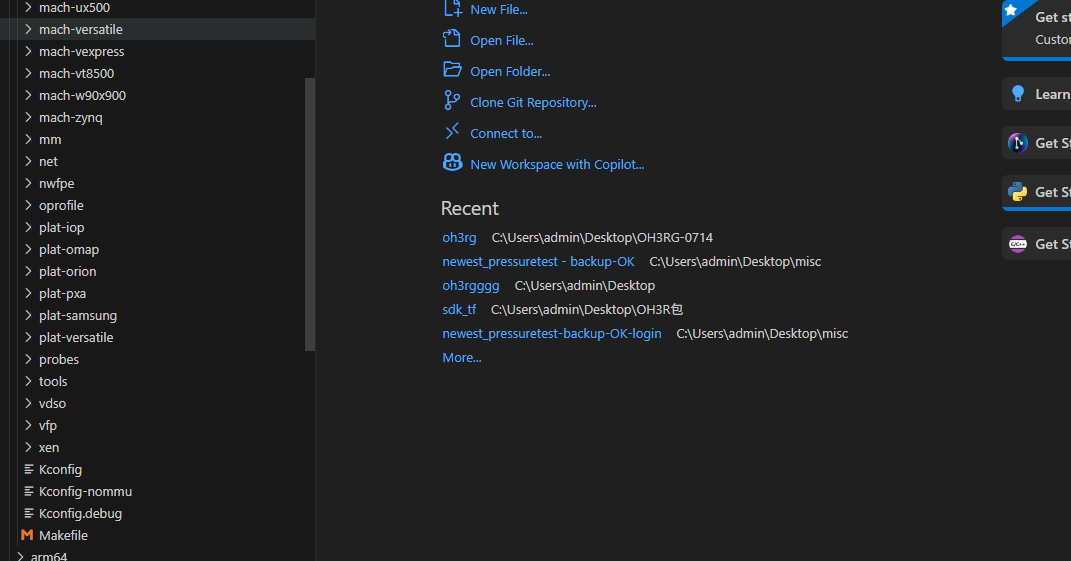

2.2 arch/<架构>/mach-*/

特定机型的板级支持包（BSP），如arch/arm/mach-rk3xxx/（瑞芯微处理器）。

内核核心框架

3.1 kernel/

内核核心功能，驱动开发常涉及：

• kernel/module.c：模块加载 / 卸载机制

• kernel/sched/：进程调度（如工作队列workqueue.h）

• kernel/irq/：中断处理框架

3.2 fs/

文件系统相关，字符设备驱动常需交互：

• fs/devpts/：伪终端设备

• fs/proc/：proc 文件系统（如创建/proc节点）

• fs/sysfs/：sysfs 文件系统（如创建/sys设备节点）

设备模型与框架

4.1 drivers/base/

设备模型核心，提供驱动注册和管理机制：

• drivers/base/core.c：设备和驱动的基础框架

• drivers/base/bus.c：总线抽象（如 PCI、USB 总线）

4.2 特定子系统框架

• 块设备：block/目录（如请求队列、I/O 调度器）

• 网络设备：net/core/（网络核心层）、net/device/（设备接口）

• USB 设备：drivers/usb/core/（USB 核心框架）

调试与工具

5.1 scripts/

内核编译和开发工具：

• scripts/Makefile.build：模块编译规则

• scripts/kconfig/：配置系统（如menuconfig）

5.2 Documentation/

驱动开发文档：

• Documentation/driver-api/：驱动 API 指南

• Documentation/devicetree/：设备树文档

• Documentation/usb/：USB 驱动开发指南

示例驱动

6.1 drivers/staging/

实验性驱动，可作为学习参考：

• 包含尚未稳定的新驱动或测试代码

• 结构与正式驱动相同，但可能缺乏长期维护

开发流程中常用的命令和工具

• 配置内核：make menuconfig（位于内核根目录）

• 编译驱动模块：make M=drivers/char/（编译char/目录下的模块）

• 加载模块：insmod、modprobe

• 调试工具：dmesg（查看内核日志）、strace（跟踪系统调用）

总结

驱动工程师的主要工作范围围绕drivers/和include/目录展开，同时需要熟悉内核核心框架（如kernel/、fs/）和特定架构代码（如arch/）。通过参考已有驱动实现、遵循内核编码规范，并利用文档和工具，工程师可以高效开发和调试新的硬件驱动。

arch目录

arch/ 目录是 Linux 内核中最核心且复杂的目录之一，负责实现与硬件架构相关的代码，使内核能够在不同 CPU 架构（如 x86、ARM、RISC-V 等）上运行。理解该目录的结构和功能，对于内核移植、硬件适配及性能优化至关重要。

目录结构概述

arch/ 目录下的每个子目录对应一种处理器架构，主要包含以下内容：

arch/
├── x86/          # x86架构（32位和64位）
├── arm/          # ARM架构（32位）
├── arm64/        # ARM 64位架构（AArch64）
├── riscv/        # RISC-V架构
├── powerpc/      # PowerPC架构
├── mips/         # MIPS架构
├── ...           # 其他架构（如alpha、ia64、sparc等）

每个架构目录下又按功能划分子目录，例如 arch/x86/ 的典型结构：

arch/x86/
├── kernel/       # 架构相关的内核核心代码
├── mm/           # 内存管理
├── init/         # 启动初始化
├── include/      # 架构特定的头文件
├── crypto/       # 加密算法的架构优化
├── entry/        # 系统调用入口
├── ...           # 其他功能模块

主要架构目录详解

2.1 arch/x86/

x86 架构是 PC 和服务器最常见的架构，支持 32 位（i386）和 64 位（x86_64）。核心子目录：

• kernel/：包含 x86 特定的内核启动代码（如head_64.S，定义 64 位内核的入口点）、中断处理、进程上下文切换等。

• mm/：实现 x86 的内存管理机制，如页表操作（支持 4KB、2MB、1GB 页）、TLB（Translation Lookaside Buffer）刷新等。

• entry/：系统调用处理逻辑（如syscall_64.S），负责从用户态到内核态的切换。

• crypto/：利用 x86 特定指令集（如 AES-NI、SHA-NI）优化加密算法。

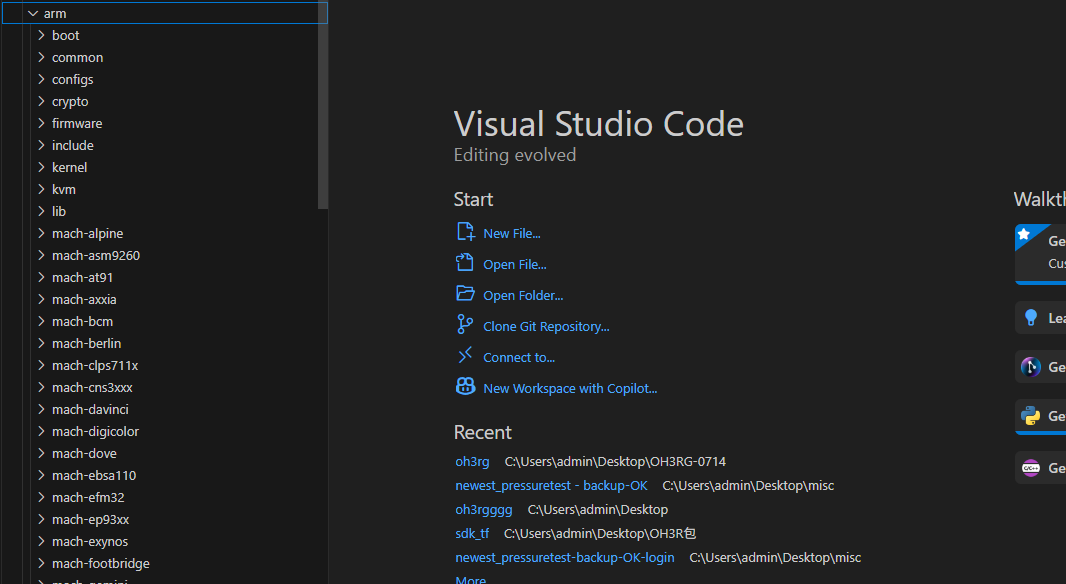

2.2 arch/arm/ 和 arch/arm64/

ARM 架构广泛应用于移动设备、嵌入式系统和服务器（如 AWS Graviton）。

• arm/（32 位）：支持 ARMv5~ARMv7 架构，包含针对不同 ARM 芯片的启动代码（如arch/arm/boot/dts/中的设备树文件）。

• arm64/（64 位）：支持 ARMv8 及更高版本，实现 AArch64 架构的特性，如大页支持、虚拟化扩展（ARM VT）等。

2.3 arch/riscv/

RISC-V 是新兴的开源指令集架构，在物联网、嵌入式和高性能计算领域逐渐普及。

• kernel/：实现 RISC-V 的特权级（Machine Mode、Supervisor Mode 等）切换、中断处理。

• mm/：支持 Sv32/Sv39/Sv48 页表机制，适配 RISC-V 的内存管理单元（MMU）。

• dts/：设备树文件，描述 RISC-V 平台的硬件配置（如 SiFive、Raspberry Pi RP2040 等）。

2.4 其他架构目录

• powerpc/：用于 IBM PowerPC 处理器，常见于服务器和高端嵌入式系统。

• mips/：MIPS 架构，曾广泛用于路由器（如 OpenWrt）和游戏机（如 Nintendo 64）。

• sparc/：SPARC 架构，用于高端服务器（如 Oracle Solaris 系统）。

架构目录的核心功能

3.1 启动初始化

每个架构都有独立的启动代码，负责：

• 初始化 CPU 寄存器、内存控制器。

• 设置临时内存映射（用于早期内核加载）。

• 跳转到内核通用初始化代码（init/main.c）。

例如，x86 架构的启动流程从arch/x86/boot/header.S开始，经过多级引导加载内核。

3.2 中断与异常处理

不同架构的中断控制器（如 x86 的 APIC、ARM 的 GIC）和异常机制差异较大，需独立实现：

• x86：通过 IDT（Interrupt Descriptor Table）处理中断和异常。

• ARM：通过 GIC（Generic Interrupt Controller）分发中断到 CPU 核心。

3.3 内存管理

架构特定的内存管理实现包括：

• 页表格式与操作（如 x86 的 4 级页表、ARM 的 Mair/Attr 表）。

• 物理内存映射（如 x86 的线性映射、ARM 的设备内存映射）。

• TLB 刷新策略（不同架构的 TLB 结构差异大）。

3.4 系统调用实现

系统调用是用户态到内核态的接口，不同架构的实现方式不同：

• x86_64：使用syscall指令（替代早期的int 0x80）。

• ARM64：使用svc指令触发异常。

3.5 架构优化

针对特定 CPU 特性的优化，如：

• x86 的 SSE/AVX 向量指令加速。

• ARM 的 NEON 指令优化多媒体处理。

• RISC-V 的 V 扩展（向量指令集）支持。

跨架构兼容性设计

Linux 内核通过以下机制实现跨架构兼容：

• 统一接口层：内核核心代码（如kernel/、mm/）通过抽象层调用架构相关函数，例如：

// 内核通用代码中调用架构特定的内存初始化函数
void arch_mem_init(void);  // 声明在include/linux/init.h

• 具体实现在各架构目录中（如arch/x86/mm/init.c）。

• 条件编译：通过#ifdef结合架构宏（如CONFIG_X86、CONFIG_ARM64）选择不同代码路径：

#ifdef CONFIG_X86
// x86特定代码
#elif defined(CONFIG_ARM64)
// ARM64特定代码
#endif

• 头文件映射：include/asm/目录通过软链接指向具体架构的头文件（如include/asm/irq.h → arch/x86/include/asm/irq.h）。

架构目录的开发与维护

• 内核移植：向新架构移植内核时，需重点实现arch/目录下的启动、内存、中断等模块。

• 硬件适配：支持新硬件（如特定 SoC）时，需在对应架构目录添加设备驱动和配置。

• 性能优化：针对特定 CPU 型号优化代码（如为 AMD Zen4 优化 x86 内存管理）。

总结

arch/ 目录是 Linux 内核 “一次编写，多处运行” 哲学的核心体现，通过将架构相关代码隔离，使内核能够无缝支持从手机到超级计算机的各种硬件平台。理解该目录的结构和设计，是深入掌握内核底层原理的关键一步。

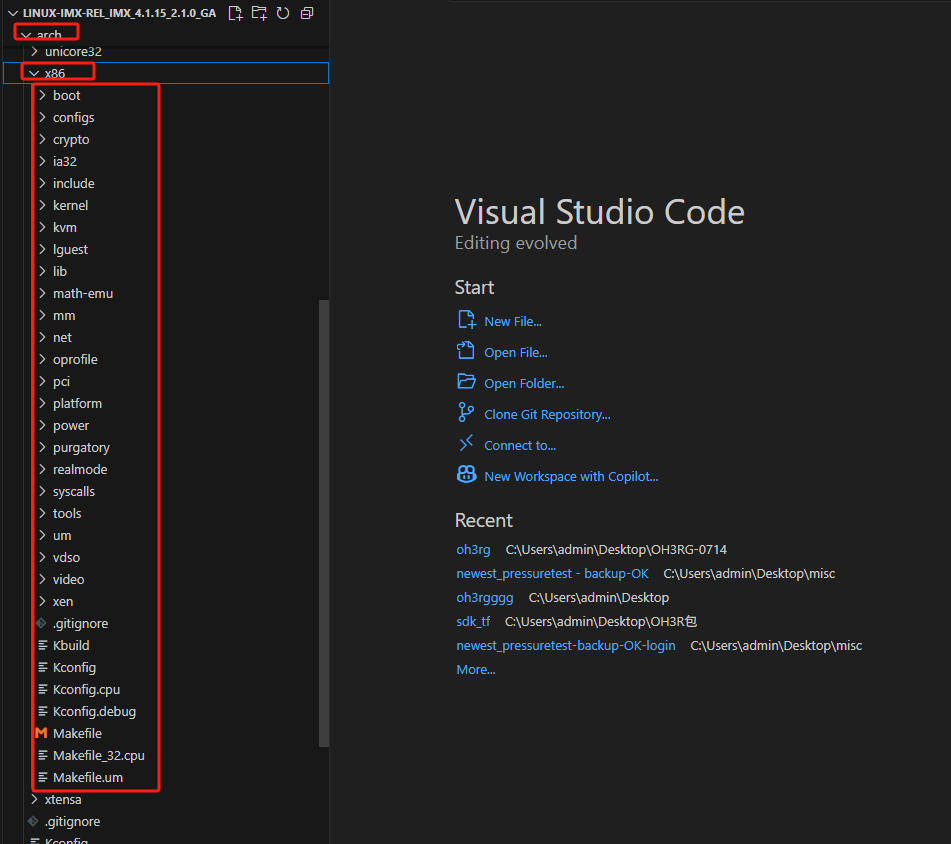

接下来我们以x86架构为例来看下

可以看到子目录也有挺多的

子目录中还有crypto kernel mm net等目录，这几个目录在Linux外层不是已经有了吗？为什么arch架构这里还有？是不是重复了？

这不是重复，Linux 内核外层的crypto、kernel、mm、net等目录与arch/x86里面的同名目录有着不同的功能和用途，它们相互配合，共同实现内核的完整功能。具体如下：

• 内核外层目录：存放的是与硬件架构无关的通用代码，实现了内核的基本功能和特性，这些代码可以在多种不同的硬件架构上运行。例如，crypto目录包含通用的加密、压缩、CRC 校验等算法相关代码；kernel目录包含内核核心代码，如进程管理、任务调度等；mm目录包含通用的内存管理代码，如虚拟内存管理、物理内存管理等；net目录包含网络协议代码，如 IPv6、以太网等相关代码。

• arch/x86 目录：存放的是针对 x86 架构的特定代码，用于处理 x86 架构特有的硬件特性和需求，使内核能够在 x86 架构上正确运行和发挥最佳性能。例如，arch/x86/crypto目录可能会利用 x86 特定指令集（如 AES - NI、SHA - NI）对加密算法进行优化；arch/x86/kernel目录包含 x86 架构特定的内核启动代码、中断处理等；arch/x86/mm目录实现 x86 架构的内存管理机制，如页表操作、TLB 刷新等；arch/x86/net目录可能包含针对 x86 网络硬件的优化代码或特定驱动。

这两个地方的同名目录有什么关联吗？

Linux 内核中，外层通用目录（如crypto/、kernel/）与arch/x86/下的同名目录通过分工协作实现完整功能，它们的关联可以概括为：通用逻辑与架构特定优化的分层设计。以下是具体说明：

关联机制

1.1 统一接口，不同实现

内核通过抽象层定义统一接口，通用代码调用这些接口，而具体实现由各架构自行完成。

示例：内存屏障（Memory Barrier）

• 通用接口：在include/linux/memory-barrier.h中定义：

void smp_mb(void);  // 内存屏障函数，保证内存访问顺序

• x86 实现：在arch/x86/include/asm/memory-barrier.h中：

#define smp_mb() asm volatile("mfence":::"memory")

x86 使用mfence指令实现强内存屏障，而 ARM 可能使用dmb指令。

1.2 条件编译选择实现

通过内核配置选项（如CONFIG_X86）和头文件包含路径，编译时自动选择对应架构的代码。 示例：系统调用入口

• 通用代码通过SYSCALL_DEFINEx()宏定义系统调用，如fs/open.c中的SYSCALL_DEFINE3(open)。

• x86 架构在arch/x86/entry/syscall_64.S中实现系统调用入口点，使用syscall指令进入内核。

1.3 架构特定优化

当通用代码无法充分利用硬件特性时，架构目录提供优化版本。

示例：加密算法

• 通用crypto/aes.c实现标准 AES 算法。

• x86 架构在arch/x86/crypto/aesni-intel.c中利用 AES-NI 指令集加速，性能提升数倍。

典型协作场景

2.1 内存管理（mm/ 与 arch/x86/mm/）

• 通用逻辑（mm/）： 实现虚拟内存管理框架（如页表抽象、内存分配器）、内存回收策略、OOM killer 等。

• x86 特定实现（arch/x86/mm/）：

  • 实现 x86 的 4 级页表（PGD→PUD→PMD→PTE）操作。

  • 支持大页（2MB/1GB）映射，优化 TLB 效率。

  • 处理 x86 特有的内存特性（如 PAE、NX 位、内存热插拔）。

2.2 中断处理（kernel/irq/ 与 arch/x86/kernel/irq/）

• 通用逻辑（kernel/irq/）： 定义中断控制器抽象层（struct irq_chip）、中断共享机制、中断线程化等。

• x86 特定实现（arch/x86/kernel/irq/）：

  • 配置 x86 的 APIC（高级可编程中断控制器）。

  • 处理 ISA 中断兼容性问题（如 legacy PIC）。

  • 实现 x86 特有的中断处理流程（如 SMP 系统中的中断负载均衡）。

2.3 网络协议栈（net/ 与 arch/x86/net/）

• 通用逻辑（net/）： 实现 TCP/IP 协议栈核心（如 TCP 状态机、IP 路由）、套接字接口、网络设备抽象层。

• x86 特定优化（arch/x86/net/）：

  • 利用 x86 的 TSC（时间戳计数器）优化网络时间戳。

  • 针对 x86 处理器缓存特性优化数据包处理路径。

  • 支持 x86 特定的网络设备驱动（如 Intel 网卡的特定功能）。

为何不合并？

3.1 架构无关性原则

内核设计遵循 “Write once, run anywhere” 理念，通用代码不依赖特定硬件细节，便于移植到新架构（如 RISC-V）。

3.2 架构特定优化需求

不同架构的硬件特性差异巨大（如内存模型、指令集、中断控制器），必须单独实现：

• x86 的强内存模型与 ARM 的弱内存模型处理方式不同。

• RISC-V 的特权级（Machine/Supervisor/User）与 x86 的 Ring 0-3 模型差异显著。

3.3 维护效率

分离架构相关代码后，内核开发者可专注于通用逻辑，架构维护者负责对应架构的优化，减少冲突。

如何协同工作？

以进程上下文切换为例：

1. 通用逻辑（kernel/sched/core.c）： 定义进程切换的框架，调用context_switch()函数。

2. 架构接口（include/linux/sched.h）： 声明抽象函数switch_to()，由各架构实现。

3. x86 实现（arch/x86/kernel/process.c）： 通过汇编代码（__switch_to_asm）实现 x86 特有的寄存器保存 / 恢复、栈切换等操作。

总结

内核外层目录与arch/x86/下的同名目录通过接口抽象、条件编译和协作调用形成分层架构：

• 通用层（外层目录）：提供统一框架和基础功能，不依赖特定硬件。

• 架构层（arch/x86/）：针对 x86 特性优化，实现硬件相关细节。

这种设计使 Linux 内核既能保持跨平台兼容性，又能充分发挥各架构的硬件性能，是内核可移植性与高性能的关键所在。

arch也是和特定硬件交互的内容，为什么不直接放在drivers目录里？

Linux 内核中，arch目录虽与特定硬件相关，但并不直接放在drivers目录里，这是基于内核代码的功能划分、架构独立性以及开发维护便利性等多方面因素考虑，具体如下：

• 功能侧重点不同：arch目录主要存放与硬件体系结构相关的代码，侧重于处理不同架构的共性问题，如启动流程、中断处理机制、内存管理模式等，关注的是整个架构层面与内核核心功能的交互。例如arch/x86下的启动代码，负责 x86 架构处理器从加电到内核初始化阶段的一系列操作。而drivers目录则专注于各种具体硬件设备的驱动程序，目的是让内核能够识别和控制特定的硬件设备，如网卡驱动、声卡驱动等，关注的是单个设备的功能实现和数据传输。

• 保持架构独立性4：Linux 内核支持多种硬件架构，如 x86、ARM、PowerPC 等。将架构相关代码放在arch目录下，每个架构有独立的子目录，可以使不同架构的代码相对独立，便于内核针对不同架构进行维护和扩展。如果将架构相关代码放入drivers目录，会使驱动代码与架构代码混杂，不利于其他架构的移植和开发，也违背了内核设计中架构独立性的原则。

• 便于开发和维护4：arch目录和drivers目录的分离，有助于不同的开发团队或开发者分工协作。负责架构相关开发的人员可以专注于arch目录下的代码，优化架构特定的性能和功能；而设备驱动开发者则可以聚焦于drivers目录，根据不同设备的特性编写驱动程序。这种明确的分工可以提高开发效率，减少代码冲突，也方便后续的代码维护和问题排查。

• 代码复用与通用性：arch目录中的部分代码具有一定的通用性，可被该架构下的多种设备或多种驱动所共享。例如，某架构下特定的内存访问优化函数，可能会被多个设备驱动在访问内存时调用。将其放在arch目录下，有利于代码的复用，避免在各个驱动中重复实现。而drivers目录中的代码通常是针对特定设备的，通用性相对较弱。

再来看看ARM架构的子目录内容

可以看到，跟x86架构还是有点不一样的，多了好多mach-xxx的目录，接下来看下主要的子目录吧

boot/：启动相关代码

负责内核启动过程中的初始化工作，包括引导加载、设备树处理等。

• compressed/：内核压缩代码，减少启动时的内存占用。

• dts/：设备树源文件（Device Tree Source），描述硬件配置（如处理器、外设）。

另外，ARM 架构编译后的内核镜像通常位于内核源码的arch/arm/boot/目录下，文件名为zImage。

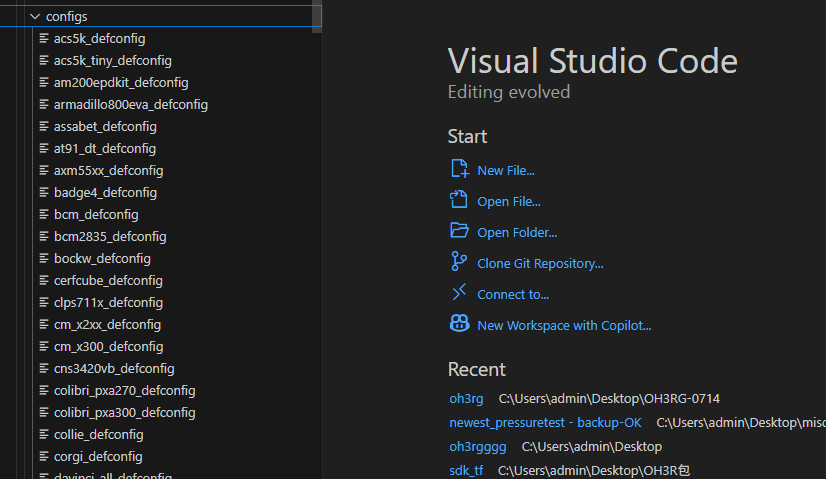

configs目录

就是各个配置文件

kernel/：内核核心架构实现

实现 ARM 架构特有的内核功能，如进程调度、中断处理等。

• irq/：中断控制器配置（如 GIC - Generic Interrupt Controller）。

• cpu/：CPU 初始化、特性检测（如 ARMv7/v8 架构识别）。

• time/：时钟管理（如定时器、系统时间）。

• sleep.c：低功耗模式（如待机、休眠）支持。

mach-*/：特定机型代码

针对具体硬件平台的定制代码（如开发板、手机）。

• mach-bcm2835/：树莓派（Broadcom BCM2835/6/7）支持。

• mach-rk3xxx/：瑞芯微 RK3 系列处理器支持。

• mach-tegra/：NVIDIA Tegra 系列处理器支持。

更多按需补充。

block目录

这一块的内容相对没那么多

在 Linux 内核中，block/目录负责实现块设备（Block Device）子系统，是内核与存储设备（如硬盘、SSD、U 盘等）交互的核心组件。该目录的设计目标是为上层提供统一的块设备访问接口，并高效管理底层存储硬件。

1. 块设备 vs 字符设备

• 块设备：以固定大小的数据块（如 512 字节、4KB）为单位进行读写，支持随机访问（如硬盘、SSD）。

• 字符设备：以字节流形式顺序访问（如键盘、串口）。

block/目录专注于块设备的通用管理逻辑，而具体硬件驱动（如 SATA、NVMe）则位于drivers/block/目录。

2. block / 目录的核心功能

2.1 I/O 调度器

负责优化和排序块设备的 I/O 请求，提升吞吐量和降低延迟。

• CFQ（Completely Fair Queuing）：按进程公平分配 I/O 带宽，适合桌面系统。

• Deadline：保证请求在一定时间内被处理，避免饥饿，适合数据库等对延迟敏感的场景。

• NOOP：简单的 FIFO 队列，适合 SSD 等随机访问设备。

• mq-deadline：多队列版本的 Deadline，优化多核系统性能。

2.2 请求队列管理

• 请求合并：将相邻或重叠的 I/O 请求合并为一个，减少设备操作次数。

• 请求排序：根据 I/O 调度器策略对请求重排序，减少磁盘寻道时间。

2.3 块设备抽象层

• gendisk 结构：表示一个块设备（如/dev/sda），包含设备信息、分区表和操作函数。

• bio 结构：表示一个 I/O 请求（Block I/O），包含数据缓冲区、传输方向和目标扇区。

2.4 块设备缓存

• 页缓存（Page Cache）：内核将最近访问的块数据缓存到内存，减少实际磁盘访问。

• 回写机制：将脏数据（已修改但未写入磁盘）定期或按需刷新到磁盘。

2.5 分区管理

• 解析和管理磁盘分区表（如 MBR、GPT）。

• 注册分区设备（如/dev/sda1、/dev/sda2）。

3. 关键子目录和文件

3.1 主要子目录

• partitions/子目录专门负责磁盘分区表的解析与管理。该目录实现了各种分区表格式的支持，使内核能够识别磁盘上的不同分区（如/dev/sda1、/dev/sda2）并将其注册为独立的块设备。

3.2 核心文件

• blk-core.c：块设备核心框架，实现gendisk、request_queue等基础结构。

• blk-mq.c：多队列块 I/O 系统的核心逻辑。

• blk-ioc.c：I/O 完成处理，负责通知上层 I/O 操作已完成。

• blk-tag.c：请求标记管理，用于跟踪和识别 I/O 请求。

• ll_rw_blk.c：传统（单队列）块 I/O 层，已逐渐被 blk-mq 取代。

4. 块设备子系统的工作流程

1. 上层调用：文件系统（如 ext4、XFS）通过submit_bio()提交 I/O 请求（struct bio）。

2. 请求队列：请求被添加到设备的request_queue，由 I/O 调度器排序。

3. 合并与排序：调度器合并相邻请求，并按策略排序（如减少磁盘寻道）。

4. 驱动执行：排序后的请求通过make_request_fn传递给底层驱动（如 SCSI、NVMe）。

5. 硬件操作：驱动将请求转换为硬件指令，操作物理设备。

6. 完成回调：硬件完成后触发中断，驱动通过bio_endio()通知块层，上层得到完成信号。

5. 与其他内核组件的关系

• 与文件系统（fs/）的关系：文件系统通过块层访问底层存储设备，但无需关心具体硬件细节。

• 与设备驱动（drivers/）的关系：块层提供统一接口，驱动只需实现具体硬件操作（如读写扇区）。

• 与内存管理（mm/）的关系：页缓存机制依赖内存管理子系统，实现磁盘数据的高效缓存。

6. 性能优化与趋势

• 多队列支持（blk-mq）：现代存储设备（如 NVMe SSD）支持并行处理多个命令队列，blk-mq 通过多线程提升并发性能。

• 无锁设计：减少锁竞争，提高高并发场景下的吞吐量。

• IOPS 优化：针对 SSD 特性优化调度策略（如减少排序、优先处理小 IO）。

总结

block/目录是 Linux 内核中块设备子系统的核心，通过抽象底层硬件差异，为上层提供统一、高效的存储访问接口。其设计理念是将通用逻辑（如 I/O 调度、请求合并）与硬件驱动（如 SATA、NVMe）分离，既保证了内核的可维护性，又能充分发挥不同存储设备的性能优势。

drivers目录

在 Linux 内核中，drivers/目录是最庞大且核心的组成部分之一，负责实现所有硬件设备的驱动程序。该目录的设计遵循 “硬件抽象” 原则，将不同类型的设备驱动按功能分类，使内核能够支持从简单的键盘到复杂的 GPU 等数千种硬件。

drivers / 目录的核心作用

• 硬件抽象：为上层（如文件系统、网络栈）提供统一的设备访问接口（如open()、read()），屏蔽底层硬件差异。

• 设备管理：负责设备的初始化、资源分配（如 IRQ、DMA 通道）和电源管理。

• 性能优化：针对特定硬件特性优化驱动逻辑（如网卡多队列、SSD TRIM 指令）。

主要子目录分类

drivers/目录按设备类型和功能划分为多个子目录，常见分类如下：

2.1 按设备类型分类

• block/：块设备驱动（如硬盘、SSD、U 盘）。

  • 包含 SCSI、ATA、NVMe 等存储控制器驱动。

  • 示例：sd.c（SCSI 磁盘驱动）、nvme-core.c（NVMe 控制器驱动）。

• char/：字符设备驱动（如串口、键盘、鼠标）。

  • 示例：tty/（终端设备）、i2c/（I2C 总线设备）。

• net/：网络设备驱动（如网卡、WiFi、蓝牙）。

  • 按技术分类：ethernet/（以太网）、wireless/（无线）。

  • 示例：e1000/（Intel 千兆网卡驱动）、ath/（Atheros WiFi 驱动）。

• video/：显示设备驱动（如显卡、帧缓冲）。

  • 示例：drm/（直接渲染管理器，如 AMD、Intel 显卡）、fbdev/（帧缓冲设备）。

2.2 按总线类型分类

• pci/：PCI/PCIe 总线设备驱动。

  • 示例：pci-bus.c（PCI 总线核心驱动）、pcie/（PCIe 扩展总线）。

• usb/：USB 设备驱动。

  • 示例：usbcore/（USB 核心驱动）、usbhid/（USB 人机接口设备）。

• i2c/：I2C 总线设备驱动（如传感器、EEPROM）。

• spi/：SPI 总线设备驱动（如 Flash 芯片、ADC）。

2.3 按功能分类

• input/：输入设备驱动（如键盘、鼠标、触摸屏）。

  • 示例：keyboard/、mouse/、touchscreen/。

• sound/：音频设备驱动（如声卡、耳机）。

  • 示例：alsa/（高级 Linux 声音架构）。

• power/：电源管理相关驱动（如电池、充电器）。

• crypto/：硬件加密加速器驱动（如 Intel AES-NI、OpenSSL 引擎）。

驱动程序的架构层次

驱动程序通常分为三层：

1. 核心层（Core）：实现设备类型的通用逻辑（如 USB 核心、PCI 总线核心）。

2. 控制器层（Controller）：实现特定控制器的驱动（如 Intel USB 控制器、NVMe 控制器）。

3. 设备层（Device）：实现具体设备的驱动（如某型号网卡、SSD）。

示例：USB 鼠标驱动的层次

• 核心层：drivers/usb/core/（处理 USB 协议基础）。

• 控制器层：drivers/usb/host/（如 EHCI、XHCI 控制器驱动）。

• 设备层：drivers/usb/class/usbhid.c（HID 类设备驱动）。

关键子目录详解

4.1 block/：块设备驱动

• 存储控制器：SCSI、ATA、NVMe 等。

• 示例：

  • sd.c：SCSI 磁盘驱动，支持/dev/sd*设备。

  • nvme/：NVMe SSD 驱动，充分利用 NVMe 低延迟、高并发特性。

4.2 net/：网络设备驱动

• 以太网：e1000/（Intel 网卡）、r8169/（Realtek 网卡）。

• 无线：ath/（Atheros）、iwlwifi/（Intel WiFi）。

• 核心组件：net/core/（网络核心层）、net/ipv4/（IPv4 协议栈）。

4.3 usb/：USB 设备驱动

• USB 核心：usbcore/（实现 USB 协议基础）。

• 主机控制器：host/（如 EHCI、XHCI 控制器驱动）。

• 设备类驱动：class/（如 HID、Mass Storage、Audio）。

4.4 video/：显示设备驱动

• DRM（直接渲染管理器）：drm/（AMD、Intel、NVIDIA 显卡驱动）。

• 帧缓冲：fbdev/（基础显示支持，如控制台显示）。

4.5 input/：输入设备驱动

• 键盘 / 鼠标：keyboard/、mouse/。

• 触摸屏：touchscreen/（如 Synaptics、Goodix 驱动）。

• 输入子系统核心：input.c（处理输入事件分发）。

驱动开发与调试

• 模块化设计：大多数驱动以内核模块（.ko）形式存在，支持动态加载 / 卸载。

• 调试工具：

  • dmesg：查看驱动加载和错误信息。

  • lspci/lsusb：查看硬件设备信息。

  • modprobe：加载 / 卸载驱动模块。

• 开发流程：

  • 分析硬件规格（如数据手册、寄存器定义）。

  • 实现驱动框架（初始化、注册设备）。

  • 实现设备操作（如读写、中断处理）。

  • 集成到内核（或编译为模块）。

驱动与内核其他组件的关系

• 与块层（block/）的关系：块设备驱动通过block/提供的接口注册设备（如register_blkdev()）。

• 与文件系统（fs/）的关系：文件系统通过驱动访问物理设备（如 ext4 通过 NVMe 驱动读写 SSD）。

• 与内存管理（mm/）的关系：驱动通过内存管理子系统分配 DMA 缓冲区。

总结

drivers/目录是 Linux 内核中最庞大且灵活的部分，其设计遵循 “分层抽象” 和 “硬件无关性” 原则，使内核能够支持从嵌入式设备到超级计算机的各种硬件。驱动开发者可以专注于特定硬件的实现，而无需关心内核其他部分的细节，这也是 Linux 能够适配数千种不同硬件的关键原因。

fs目录

在 Linux 内核中，fs/目录是文件系统子系统的核心，负责实现各种文件系统的逻辑、VFS（虚拟文件系统）抽象层，以及与文件操作相关的核心功能。该目录的设计遵循 “分层抽象” 原则，将不同文件系统的共性（如 inode 管理、文件操作接口）与特性（如 ext4 的日志、NFS 的网络传输）分离。

fs / 目录的核心作用

• VFS（虚拟文件系统）：为上层提供统一的文件操作接口（如open()、read()），屏蔽底层文件系统差异。

• 文件系统实现：包含数十种文件系统的具体实现（如 ext4、XFS、Btrfs、NFS 等）。

• 文件操作核心逻辑：如 inode 管理、目录项缓存（dentry）、文件锁、权限验证等。

主要子目录分类

2.1 VFS 核心层

• VFS/：VFS 核心实现，定义文件系统通用接口和数据结构。

  • inode.c：inode 管理（文件元数据）。

  • file.c：文件对象管理（打开的文件实例）。

  • dcache.c：目录项缓存（加速路径名到 inode 的转换）。

2.2 具体文件系统实现

按文件系统类型分类：

• 本地文件系统：

  • ext4/：Linux 主流文件系统，支持日志、扩展属性。

  • xfs/：高性能日志文件系统，适合大容量存储。

  • btrfs/：写时复制（COW）文件系统，支持快照、RAID。

  • fat/：支持 FAT16/FAT32（如 U 盘、SD 卡）。

  • ntfs/：Windows NTFS 文件系统的只读支持。

• 网络文件系统：

  • nfs/：Network File System，支持跨网络共享文件。

  • cifs/：Common Internet File System，用于访问 Windows 共享。

• 特殊文件系统：

  • proc/：进程信息虚拟文件系统（如/proc）。

  • sysfs/：设备和驱动的层次化视图（如/sys）。

  • tmpfs/：基于内存的临时文件系统（如/dev/shm）。

2.3 文件系统通用功能

• buffer/：块缓存（Buffer Cache），优化磁盘 I/O。

• inode/：inode 操作的通用逻辑（如 inode 分配、释放）。

• locks/：文件锁机制（如flock()、fcntl()）。

• namei.c：路径名解析（如将/home/user/file.txt转换为 inode）。

2.4 访问控制与安全

• security/：Linux 安全模块（LSM）框架，支持 SELinux、AppArmor 等。

• posix_acl/：POSIX 访问控制列表（如setfacl命令）。

VFS（虚拟文件系统）架构

VFS 是fs/目录的核心抽象层，通过以下关键结构实现统一接口：

• struct file_system_type：描述一种文件系统（如 ext4、NFS）。

• struct super_block：表示一个已挂载的文件系统实例（如/、/home）。

• struct inode：表示一个文件或目录的元数据（权限、大小、时间戳）。

• struct dentry：表示一个目录项（如路径中的home、user）。

• struct file：表示一个打开的文件（包含当前偏移量、访问模式等）。

示例：读取文件时的 VFS 调用链：

用户空间：read(fd, buffer, size)
-> 系统调用：sys_read()
-> VFS层：vfs_read()
-> 文件系统特定实现：ext4_file_read_iter()
-> 块设备层：submit_bio()
-> 驱动层：nvme_read_sectors()

关键子目录详解

4.1 ext4/：Linux 主流文件系统

• 核心文件：

  • ext4_alloc.c：块分配器（管理数据块的分配与回收）。

  • ext4_inode.c：inode 操作（如创建、删除文件）。

  • ext4_jbd2.c：日志功能（通过 JBD2 子系统实现崩溃恢复）。

• 特色：支持扩展属性、文件预分配、在线碎片整理。

4.2 xfs/：高性能日志文件系统

• 核心文件：

  • xfs_alloc.c：空间分配（支持高效的大文件扩展）。

  • xfs_trans.c：事务管理（确保数据一致性）。

• 特色：高并发写入性能、支持巨型文件（最大 8EB）。

4.3 nfs/：网络文件系统

• 核心文件：

  • nfs3.c/nfs4.c：NFSv3/v4 协议实现。

  • nfs_client.c：客户端逻辑（与 NFS 服务器通信）。

• 特色：支持远程文件共享、缓存机制减少网络请求。

4.4 proc/ & sysfs/：虚拟文件系统

• proc/：动态生成进程和系统信息（如/proc/cpuinfo）。

• sysfs/：基于设备模型的层次化视图（如/sys/class/net）。

• 特色：不存储实际数据，而是实时生成系统状态信息。

文件系统开发与调试

• 模块化设计：大多数文件系统以内核模块（.ko）形式存在，支持动态加载 / 卸载。

• 开发流程：

  • 实现struct file_system_type并注册文件系统。

  • 实现 inode 操作（如create、read、write）。

  • 处理目录操作（如lookup、mkdir）。

  • 集成到 VFS（通过register_filesystem()）。

• 调试工具：

  • mount/umount：挂载 / 卸载文件系统。

  • dmesg：查看文件系统初始化和错误信息。

  • strace：跟踪文件系统相关的系统调用。

与其他内核组件的关系

• 与块设备层（block/）的关系：文件系统通过块层访问底层存储设备（如硬盘、SSD）。

• 与内存管理（mm/）的关系：文件系统依赖页缓存（Page Cache）优化读写性能。

• 与进程调度（kernel/sched/）的关系：文件 I/O 操作可能导致进程睡眠和唤醒。

总结

fs/目录是 Linux 内核中实现文件系统的核心组件，通过 VFS 抽象层统一了各种文件系统的接口，使上层应用能够以相同的方式访问不同类型的文件系统。这种设计不仅支持数十种本地和网络文件系统，还为新文件系统的开发提供了标准化框架，是 Linux 灵活性和扩展性的重要体现。

kernel目录

在 Linux 内核源代码中，kernel/目录是内核核心功能的实现载体，包含了操作系统最核心的机制，如进程管理、调度器、中断处理、时间管理等。这些功能是所有用户进程和硬件交互的基础，直接决定了系统的性能、稳定性和多任务处理能力。

1. kernel / 目录的核心作用

• 进程生命周期管理：进程的创建、调度、终止、信号处理等。

• 核心调度器：决定进程的运行顺序，实现多任务并发。

• 中断与异常处理：响应硬件中断（如键盘输入）和软件异常（如除零错误）。

• 时间管理：系统时钟、定时器、延时功能的实现。

• 内核同步机制：锁（mutex、spinlock）、信号量等并发控制工具。

• 系统调用接口：用户空间与内核空间交互的桥梁（如read()、write()）。

2. 主要子目录与文件功能

kernel/目录的结构按功能模块化划分，以下是核心子目录和文件的详解：

2.1 进程管理与调度（核心中的核心）

• sched/子目录： 进程调度器的实现，是多任务系统的 “大脑”。

  • sched.h/sched.c：定义调度器核心数据结构（如struct task_struct进程描述符）和调度算法（CFS、实时调度等）。

  • fair.c：实现完全公平调度器（CFS），这是 Linux 默认的调度器，通过红黑树维护进程运行时间，确保 “公平性”。

  • rt.c：实时进程调度器，支持 FIFO（先进先出）和 RR（时间片轮转）两种实时调度策略。

  • deadline.c： deadline 调度器，针对有严格时间约束的任务（如工业控制）。

  • task.c：进程创建（fork()）、退出（exit()）的核心逻辑，例如do_fork()函数会复制task_struct生成新进程。

• pid.c： 进程 ID（PID）的管理，包括 PID 的分配、回收，以及通过 PID 查找进程（find_task_by_pid()）。

• signal.c： 信号处理机制，实现用户进程间的异步通信（如kill命令发送的信号），包括信号的捕获、忽略、处理函数注册等。

2.2 中断与异常处理

• irq/子目录： 硬件中断和软件异常的处理框架。

  • irqdesc.c：中断描述符（struct irq_desc）的管理，记录中断的处理函数、状态等。

  • chip.c：中断控制器（如 GPIO 中断、PCIe 中断）的驱动接口，负责中断的使能、屏蔽、清中等底层操作。

  • manage.c：提供用户态注册中断处理函数的接口（如request_irq()），驱动开发者常用。

• traps.c： 软件异常（如除零、页错误、系统调用）的处理，例如当用户程序访问无效内存时，会触发page_fault异常，由这里的代码处理。

2.3 时间管理

• time/子目录： 系统时间和定时器的实现。

  • timer.c：内核定时器（struct timer_list）的管理，支持一次性或周期性定时器（如驱动中常用的mod_timer()）。

  • clock.c：系统时钟的初始化和校准，同步硬件时钟（RTC）与系统时间。

  • jiffies.c：全局变量jiffies的维护，jiffies是系统启动后的时钟滴答数，用于粗略计时（如msleep(100)基于此实现）。

2.4 内核同步机制

• locking/子目录： 并发控制工具的实现，解决多进程 / 线程对共享资源的竞争。

  • mutex.c：互斥锁（mutex），用于进程上下文的互斥访问（睡眠安全）。

  • spinlock.c：自旋锁，用于中断上下文或内核态的高速互斥（不睡眠，忙等）。

  • rwlock.c：读写锁，允许多个读者同时访问，写者独占（如文件系统的元数据保护）。

  • semaphore.c：信号量，支持多进程并发（如限制同时打开的文件数）。

2.5 系统调用与用户交互

• sys.c： 系统调用的核心处理逻辑，包括系统调用表（sys_call_table）和系统调用的入口函数（如sys_ni_syscall处理未实现的系统调用）。

• exit.c： 进程退出相关函数，如do_exit()释放进程资源（内存、文件描述符等），wait4()实现父进程等待子进程退出。

2.6 其他核心功能

• printk/子目录： 内核打印函数printk()的实现，支持不同日志级别（KERN_EMERG到KERN_DEBUG），是内核调试的核心工具。

• workqueue.c： 工作队列机制，用于将延迟执行的任务（如硬件中断后的后续处理）交给内核线程执行，避免中断上下文过长阻塞系统。

• kthread.c： 内核线程的创建与管理（如kthread_create()），内核线程运行在内核态，用于处理后台任务（如内存回收线程kswapd）。

• power/子目录： 系统电源管理，包括休眠（suspend）、唤醒（resume）、CPU 频率调节（如节能模式）等。

3. 关键数据结构

kernel/目录定义了多个内核核心数据结构，理解它们是掌握内核工作原理的关键：

• struct task_struct（sched.h）：进程描述符，记录进程的 PID、状态、内存映射、打开文件等所有信息，被称为 “进程的身份证”。

• struct thread_info：与硬件架构相关的线程信息（如栈指针、CPU 寄存器状态），通常嵌入在进程栈中。

• struct irq_desc（irqdesc.h）：中断描述符，包含中断处理函数（handler）、中断状态（status）、自旋锁（lock）等，用于管理中断生命周期。

4. 与其他目录的协作

• 与arch/目录：kernel/的部分功能依赖架构特定代码（如中断向量表初始化在arch/x86/kernel/irq.c）。

• 与mm/目录：进程的内存管理（如malloc对应的内核实现）由mm/完成，但进程创建（fork()）时的内存复制由kernel/sched/task.c调用mm/的函数实现。

• 与fs/目录：系统调用（如open()）的入口在kernel/sys.c，但实际文件操作由fs/目录实现。

5. 调试与开发关注点

• 调度器调试：通过/proc/sched_debug文件可查看调度器状态，ftrace工具可追踪进程调度流程。

• 锁竞争排查：lockdep工具（内核配置CONFIG_LOCKDEP）可检测死锁和锁使用不当。

• 系统调用添加：若需新增系统调用，需修改kernel/sys.c的系统调用表，并在arch/目录注册调用号（如 x86 的arch/x86/entry/syscalls/syscall_64.tbl）。

总结

kernel/目录是 Linux 内核的 “心脏”，承载了进程管理、调度、中断、同步等核心机制。其代码设计兼顾了性能（如 CFS 调度器的高效性）、可扩展性（如模块化的调度策略）和跨架构兼容性（通过宏和抽象接口屏蔽硬件差异）。对于内核开发者而言，kernel/是必须深入理解的目录 —— 无论是调试进程死锁、优化调度性能，还是开发内核模块，都离不开对其功能的掌握。

net目录

在 Linux 内核中，net/目录是网络子系统的核心实现，负责实现从网络协议栈（如 TCP/IP）到网络设备驱动接口的所有功能。该目录的设计遵循分层架构原则，将网络功能划分为多个独立但协作的子系统，使内核能够支持从简单以太网到复杂 5G 网络的各种场景。

net / 目录的核心作用

• 网络协议栈实现：TCP、UDP、IP、ICMP 等协议的处理逻辑。

• 网络设备驱动接口：为网卡、WiFi、调制解调器等设备提供统一的驱动框架。

• 网络子系统管理：路由表、防火墙（netfilter）、流量控制等功能。

• 网络接口抽象：虚拟网络设备（如 veth、bridge）和隧道技术（如 IPsec、GRE）。

主要子目录分类

net/目录按功能划分为多个子目录，每个子目录专注于特定的网络层次或功能：

2.1 协议栈实现

• ipv4/：IPv4 协议的核心实现。

  • af_inet.c：IPv4 地址族注册，定义 TCP/UDP 套接字操作。

  • ip_output.c：IP 数据包发送逻辑（分片、路由选择）。

  • tcp_input.c/tcp_output.c：TCP 协议的接收和发送逻辑（滑动窗口、拥塞控制）。

  • udp.c：UDP 协议实现（无连接、不可靠传输）。

• ipv6/：IPv6 协议的实现，结构与ipv4/类似。

• core/：网络层核心功能。

  • skbuff.c：套接字缓冲区（struct sk_buff）管理，是网络数据包在内核中的主要载体。

  • dev.c：网络设备注册与管理（如register_netdev()）。

2.2 网络设备接口

• device/：网络设备驱动的通用框架。

  • netdevice.c：定义struct net_device，表示网络设备的抽象接口。

  • bonding/：网卡绑定驱动（如将多个网卡聚合为一个逻辑接口）。

• wireless/：无线设备驱动框架。

  • mac80211/：IEEE 802.11 无线协议栈（WiFi）的核心实现。

  • cfg80211/：无线配置接口，提供用户空间配置无线设备的 API。

2.3 网络服务与工具

• socket/：套接字层实现，连接用户空间和内核网络协议。

  • sock.c：套接字基本操作（创建、绑定、监听等）。

• netfilter/：Linux 防火墙框架（如 iptables 的底层实现）。

  • ipv4/：IPv4 的 netfilter 规则处理（如过滤、NAT）。

  • core/：netfilter 核心框架（钩子机制、规则匹配）。

• bridge/：以太网桥接功能（如虚拟机网络桥接）。

2.4 高级网络功能

• dccp/：数据报拥塞控制协议（DCCP），提供类似 UDP 的无连接传输，但支持拥塞控制。

• sctp/：流控制传输协议（SCTP），提供可靠的多流传输。

• xfrm/：IPsec 安全框架，实现网络层加密和认证。

关键数据结构与流程

3.1 套接字缓冲区（sk_buff）

struct sk_buff（定义于include/linux/skbuff.h）是网络子系统的核心数据结构，用于在各层之间传递数据包：

• 包含数据包的内容（data）、元数据（如源 / 目的 IP、协议类型）、接口指针等。

• 所有网络层（链路层、网络层、传输层）都通过操作sk_buff来处理数据包。

3.2 网络设备抽象（net_device）

struct net_device（定义于include/linux/netdevice.h）表示一个网络接口：

• 包含设备名称（如eth0）、MAC 地址、MTU 等基本信息。

• 定义回调函数（如ndo_start_xmit用于发送数据包），由具体驱动实现。

3.3 数据包处理流程

以接收数据包为例，典型流程如下：

网卡硬件中断 -> 驱动接收数据包 -> 链路层处理（如以太网帧解析） ->
网络层处理（如IP路由） -> 传输层处理（如TCP解包） ->
套接字层将数据传递给用户空间应用

关键子目录详解

4.1 ipv4/：IPv4 协议栈

• TCP 实现：

  • tcp_input.c：处理 TCP 接收数据，包括序列号校验、ACK 生成、重传检测。

  • tcp_output.c：处理 TCP 发送数据，包括滑动窗口管理、拥塞控制（如慢启动、拥塞避免）。

• IP 路由：

  • route.c：路由表管理（查找、添加、删除路由条目）。

  • ip_forward.c：IP 转发逻辑（用于路由器功能）。

4.2 netfilter/：防火墙框架

• 核心机制：

  • 通过钩子（hook）机制在数据包处理的关键点插入自定义处理函数。

  • 主要钩子点：PREROUTING（路由前）、INPUT（进入本地）、FORWARD（转发）、OUTPUT（本地发出）、POSTROUTING（路由后）。

• 用户接口：

  • iptables（IPv4）和ip6tables（IPv6）通过 netfilter 的接口配置防火墙规则。

4.3 wireless/：无线协议栈

• mac80211/：

  • 实现 IEEE 802.11 协议的 MAC 层（如关联、认证、帧聚合）。

  • 与具体无线网卡驱动（如drivers/net/wireless/）协作。

• cfg80211/：

  • 提供用户空间配置无线设备的 API（如扫描 AP、连接网络）。

网络设备驱动开发

网络设备驱动通常位于drivers/net/目录，但需要与net/目录的框架协作：

• 注册设备：通过register_netdev()注册struct net_device。

• 实现回调函数：

  • ndo_start_xmit()：发送数据包的回调。

  • ndo_open()/ndo_stop()：设备打开 / 关闭回调。

• 接收数据包：通过netif_rx()或napi_gro_receive()将数据包注入内核网络栈。

与其他内核组件的关系

• 与drivers/目录：网络设备驱动（如以太网、WiFi）位于drivers/net/，通过net/提供的框架注册和通信。

• 与fs/目录：通过/proc和/sys文件系统暴露网络状态（如/proc/net/dev）。

• 与mm/目录：网络数据包的内存分配和管理依赖内存子系统。

总结

net/目录是 Linux 内核网络子系统的核心，通过分层设计实现了从底层硬件到上层协议的完整网络栈。其模块化架构使得内核能够支持丰富的网络功能（如 TCP/IP、WiFi、防火墙），同时保持良好的可扩展性和跨平台兼容性。理解net/目录的结构和实现，是开发高性能网络应用、网络设备驱动或优化网络性能的基础。

更多按需补充，重要的是要多自己去翻一翻目录。
