前言-AF3与AF2比较

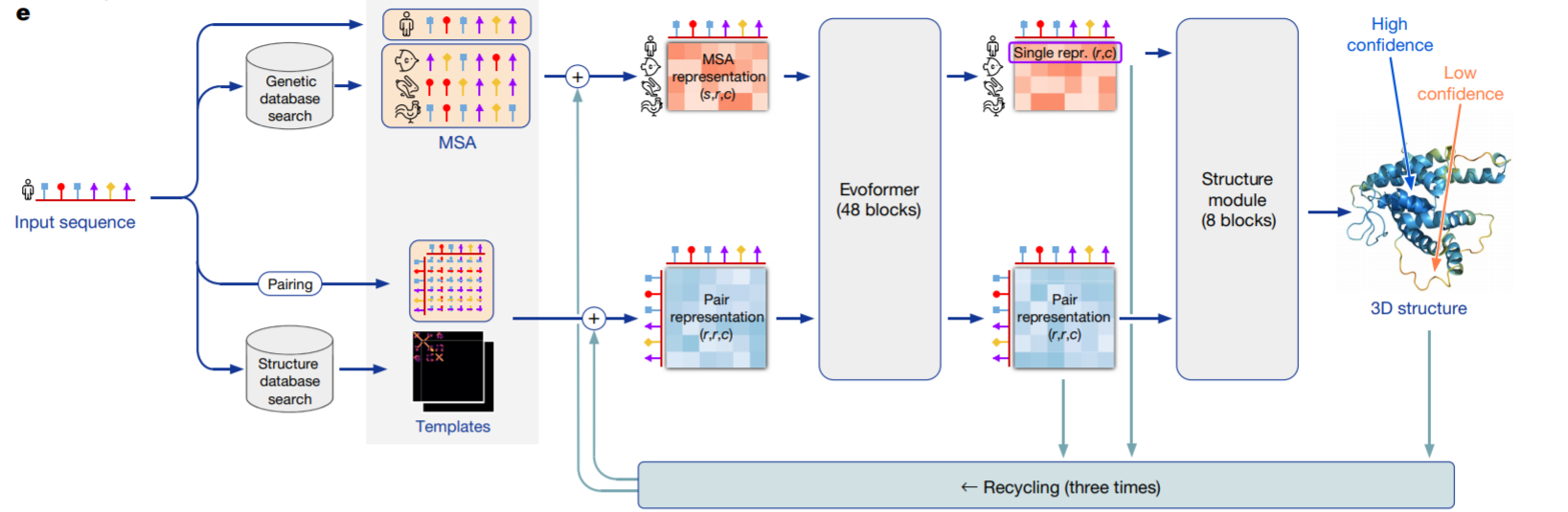

- AlphaFold2架构图

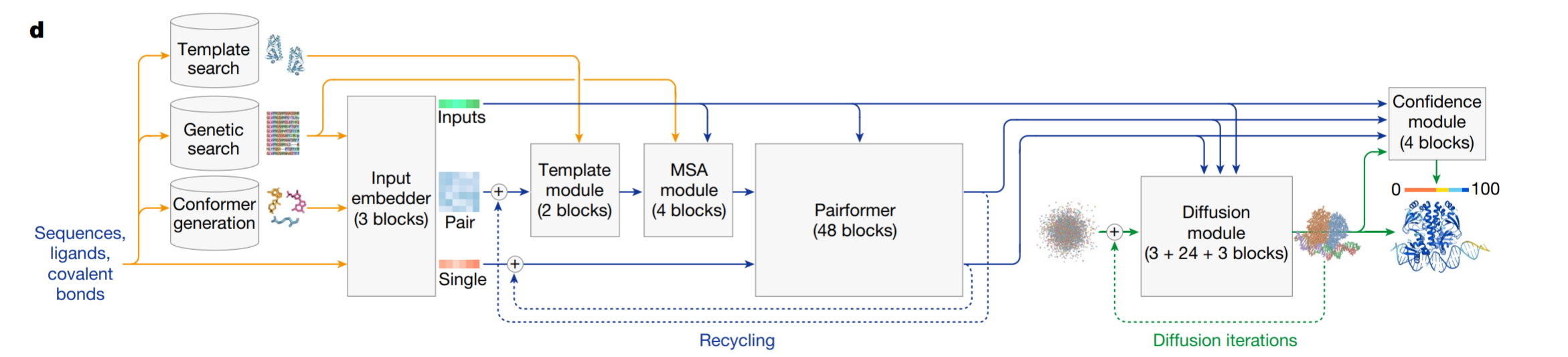

- AlphaFold3架构图
AlphaFold3 在架构和训练流程上的重大革新（相较于 AlphaFold2）主要体现在以下几个方面：
- 通用化学结构的扩展与数据效率提升
- 目标：不仅处理蛋白质，还能适应更广泛的化学分子（如配体、核酸等）。
- 方法：通过架构改进减少对大量训练数据的依赖，提升学习的数据效率（即用更少的数据达到更好的效果）。
- 简化MSA处理：用Pairformer替代Evoformer
- AlphaFold2的局限：依赖复杂的"Evoformer"模块处理多序列比对（MSA）信息，计算成本高。
- AlphaFold3的改进：
- 用更简单的Pairformer模块（图2a）替代Evoformer，减少MSA处理的计算开销。
- Pairformer可能专注于直接处理残基对（pair）的特征，而非MSA的全局演化关系，从而提升效率。
- 扩散模型预测原子坐标
- AlphaFold2的局限：
- 使用"结构模块"预测氨基酸局部坐标系（frames）和侧链二面角（torsion angles），再通过几何约束生成原子坐标。
- 需依赖立体化学损失函数（stereochemical losses）和手工设计的键合模式规则。
- AlphaFold3的革新：
- 直接用扩散模型（diffusion module) 预测原始原子坐标（图2b），无需中间参数化。
- 扩散模型通过逐步去噪生成结构，其多尺度特性（不同噪声水平）自然兼顾全局与局部结构优化：
- 低噪声时，网络专注于局部结构的精细化；
- 高噪声时，调整整体拓扑。
- 优势：
- 无需显式约束立体化学或键合模式（由扩散模型隐式学习）；
- 天然支持任意化学组分（如非标准残基、小分子）。
- 训练流程的简化
- 移除手工设计的立体化学损失函数（如键长、键角约束），依赖扩散模型自身生成合理的3D结构。
- 减少对分子类型特异性处理的需求，使模型更通用。
🪧关键创新总结
| 模块 | AlphaFold2 | AlphaFold3 |
|---|---|---|
| MSA处理 | Evoformer（复杂） | Pairformer（简化） |
| 结构生成 | 结构模块（基于几何参数化） | 扩散模型（直接预测坐标） |
| 化学约束 | 显式立体化学损失 | 隐式学习（通过扩散多尺度性） |
| 通用性 | 主要针对蛋白质 | 支持任意化学组分 |
这种改进使得AlphaFold3在保持高精度的同时，扩展了应用范围并降低了计算成本，尤其在处理非蛋白质分子时更具灵活性。扩散模型的引入是结构生物学领域的一次范式转变，将传统基于物理的建模转化为纯数据驱动的生成式方法。
一、Model architecture 模型架构
🪧翻译
该模型架构大体基于AlphaFold 2；但为了让模型能够预测除蛋白质外更广泛的分子，同时进一步提高蛋白质结构预测的准确性，我们做了多项改进。
该模型是一个条件扩散模型(conditional diffusion model)，与大多数其他扩散模型不同的是，其大部分计算都发生在条件部分(conditioning)。模型的条件部分在整体架构上与AlphaFold 2的主干（模板模块、MSA模块和Pairformer）相似，但存在多个关键差异。与该架构对应的算法如算法1和主文章图1d所示。我们引入了更通用的tokenization 方案：与AlphaFold 2中一样，每个氨基酸残基对应一个token，每个核苷酸也对应一个token；而对于其他分子，我们将每个重原子编码为一个独立的。为了得到初始的主干输入特征，我们采用了更复杂的token输入特征嵌入器（Inpute feature embedder)，它通过对所有原子进行注意力计算来编码所有分子的化学结构信息，最终生成一个表示所有token的单一表征。
给定输入特征后，我们以与AlphaFold 2类似的方式构建成对表征。随后，该成对表征和单表征被输入到条件网络的主体部分，该部分会被循环使用多次。
条件网络的主体部分包含一个与AlphaFold 2风格相似的模板嵌入器（TemplateEmbedder），其作用是将提供的模板信息编码到成对表征中。之后是MSA模块，该模块从多序列比对（MSA）中提取信息并将其编码到成对表征中——这里我们的MSA同时用于蛋白质序列和RNA序列。生成的成对表征随后被用作主Pairformer堆叠（PairformerStack）的输入，该堆叠同时接收单表征作为输入，并对表征进行进一步处理，构成模型的主循环。
生成的单嵌入和成对嵌入随后用于条件化扩散过程。这里的扩散由一个扩散模块（Diffusion Module）参数化，该模块是一个计算成本低得多的子网络，用于编码单一去噪步骤。值得注意的是，其计算量随token数量呈二次方增长，而非三次方。扩散模块的输出结构随后被传入置信头（confidence head），该头结合成对表征、单表征和结构信息，提供置信度度量。模型的各组件将在后续章节中详细描述。
讲解

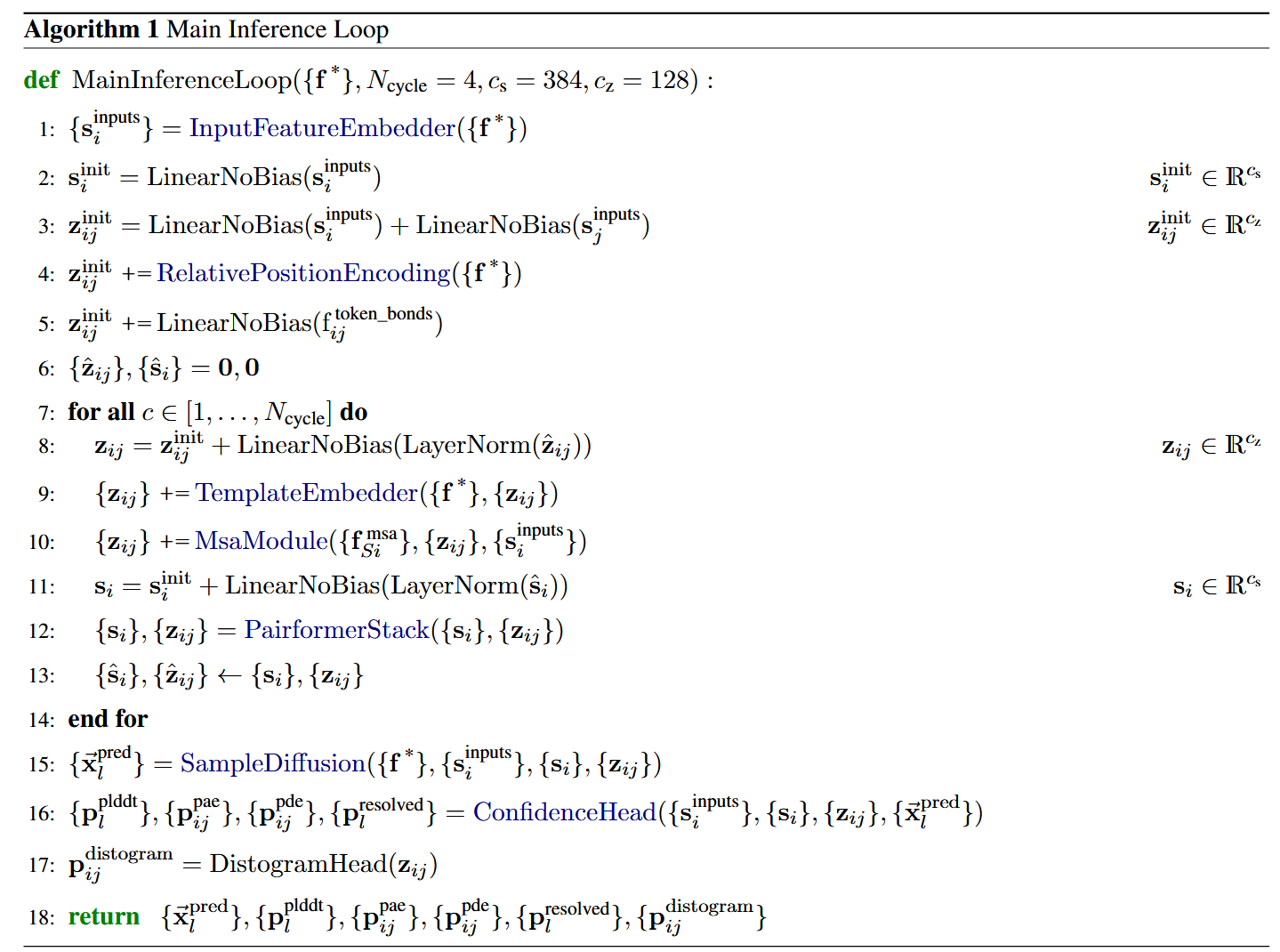

该流程展示了模型从输入到输出的完整推理步骤，核心逻辑包括：
- 特征嵌入（步骤1-5）：生成初始的单表征和成对表征，融入相对位置、键信息等关键特征；
- 多轮循环处理（步骤7-14）：通过TemplateEmbedder、MSA模块和PairformerStack反复迭代，逐步提炼结构信息（类似人类反复思考优化方案）；
- 结构生成与置信度预测（步骤15-18）：扩散模块生成原子坐标，置信头输出pplddt（预测置信度）、距离图等，评估预测可靠性。
一、输入符号与核心符号含义
算法的输入、超参数及核心符号均服务于“将原始特征转化为结构预测结果”的目标，具体含义如下：
1. 输入符号
- f ∗ \mathbf{f}^{*} f∗：表示所有输入特征的集合，对应表5中列出的全部输入特征，包括但不限于：
- token特征（如
restype、asym_id、is_protein/ligand等，描述token的分子类型、链身份等）； - 参考特征（如
ref_pos、ref_element等，描述分子的化学结构参考信息）； - MSA特征（如
msa、profile等，提供进化信息）； - 模板特征（如
template_restype、template_distogram等，提供已知结构参考）； - 键特征（如
token_bonds，描述令牌间的成键关系）。
- token特征（如
这些特征是模型推理的“原始素材”，涵盖分子的序列、化学、进化及结构参考信息。
N c y c l e = 4 , N_{\mathbf{cycle}}=4, Ncycle=4,：超参数，指主循环的迭代次数（4次）。循环的目的是通过多次信息提炼，逐步优化单表征和成对表征（类似人类反复思考完善方案）。
c s = 384 c_{\mathrm{s}}=384 cs=384：超参数，单表征（single representation）的维度（384维），用于描述单个令牌的特征向量。
c 2 = 128 c_{2}=128 c2=128：超参数，成对表征（pair representation）的维度（128维），用于描述两个token间的关系特征。
2. 算法中核心符号
{ s i i n p u t s } \{\mathbf{s}_i^{\mathrm{inputs}}\} {siinputs}：输入特征嵌入器（InputFeatureEmbedder）的输出，即“初始单输入表征”。其中
i表示第i个令牌（token）， { s i i n p u t s } \{\mathbf{s}_i^{\mathrm{inputs}}\} {siinputs}是一个集合，包含所有令牌的初始单输入特征（融合了化学结构、序列等信息）。s i i n i t \mathbf{s}_i^\mathrm{init} siinit：初始单表征（initial single representation）。通过
LinearNoBias（无偏置线性变换）处理 s i i n p u t s \mathbf{s}_{i}^{\mathrm{inputs}} siinputs得到，维度为 ∈ R c s \in\mathbb{R}^{c_s} ∈Rcs（384维），是描述单个token的基础特征向量。z i j i n i t \mathrm{z}_{ij}^{\mathrm{init}} zijinit：初始成对表征（initial pair representation）。通过对第
i个和第j个令牌的 s i n p u t s s^{inputs} sinputs分别做线性变换后相加得到，维度为 ∈ R c z \in\mathbb{R}^{c_z} ∈Rcz（128维）。其中i和j表示token对（i与j可相同），用于描述两个token间的关系（如空间距离、相互作用）。RelativePositionEncoding ( { f ∗ } ) \text{RelativePositionEncoding}(\{\mathbf{f}^*\}) RelativePositionEncoding({f∗})：相对位置编码，基于输入特征中的位置信息（如
residue_index、token_index）生成，用于向 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit注入token间的相对位置关系（如序列上的远近、链内/链间位置）。f i j token − b o n d s \mathrm{f}_{ij}^{\textbf{token}_{-}\mathbf{bonds}} fijtoken−bonds：键特征（来自表5的
token_bonds），表示tokeni和j是否存在化学键（如聚合物-配体键、配体间键）。通过LinearNoBias变换后加入 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit，使成对表征包含化学成键信息。{ z ^ i j } , { s ^ i } \{\hat{\mathbf{z}}_{ij}\},\{\hat{\mathbf{s}}_i\} {z^ij},{s^i}：中间变量，分别存储上一轮循环输出的成对表征和单表征，初始化为0。 { z ^ i j } \{\hat{\mathbf{z}}_{ij}\} {z^ij}对应上一轮的成对关系特征， { s ^ i } \{\hat{\mathbf{s}}_i\} {s^i}对应上一轮的单个token特征。 z i j ∈ R c z \mathbf{z}_{ij}\in\mathbb{R}^{c_{\mathrm{z}}} zij∈Rcz
z i j \mathbf{z}_{ij} zij：第
c轮循环中的成对表征。由 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit（初始成对表征）与上一轮中间成对表征 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit的层归一化（LayerNorm）+线性变换结果相加得到，是本轮循环中用于传递令牌间关系的核心特征。s i \mathbf{s}_{i} si：第
c轮循环中的单表征。由 s i i n i t \mathbf{s}_i^{\mathrm{init}} siinit（初始单表征）与上一轮中间单表征 s ^ i \hat{\mathbf{s}}_{i} s^i的层归一化+线性变换结果相加得到，是本轮循环中用于传递单个token特征的核心向量。 s i ∈ R c s \mathbf{s}_i\in\mathbb{R}^{c_s} si∈Rcs{ x ⃗ l p r e d } \{\vec{\mathbf{x}}_l^\mathrm{pred}\} {xlpred}：预测的原子坐标集合。
l表示扩散采样的步骤或批次，向量 x ⃗ l p r e d \vec{\mathbf{x}}_{l}^{\mathrm{pred}} xlpred包含每个原子的三维空间坐标（单位Å），由扩散模块（Diffusion Module）生成。{ p l p l d d t } , { p i j p a e } , { p i j p d e } , { p l r e s o l v e d } \{\mathbf{p}_l^{\mathrm{plddt}}\},\{\mathbf{p}_{ij}^{\mathrm{pae}}\},\{\mathbf{p}_{ij}^{\mathrm{pde}}\},\{\mathbf{p}_l^{\mathrm{resolved}}\} {plplddt},{pijpae},{pijpde},{plresolved}：置信头（Confidence Head）的输出：
- p l p l d d t \mathbf{p}_l^{\mathbf{plddt}} plplddt：预测的LDDT（局部距离差异测试）值，衡量结构预测的可靠性；
- p i j p a e \mathbf{p}_{ij}^{\mathbf{pae}} pijpae/ p i j p d e \mathbf{p}_{ij}^{\mathrm{pde}} pijpde：成对原子误差（如蛋白质原子对、核酸原子对），描述令牌
i和j的原子距离预测误差； - p l r e s o l v e d \mathbf{p}_l^{\mathrm{resolved}} plresolved：预测的“已解析”状态，指示原子坐标的可信度（类似实验解析中的“已解析残基”）。
p i j distogram \mathrm{p}_{ij}^{\text{distogram}} pijdistogram：距离图头（Distogram Head）的输出，是令牌
i和j的原子间距离分布（离散为39个区间），用于辅助评估结构的空间合理性。
二、算法对应的模块及实现
算法的每一步对应模型架构中的特定模块，整体实现了“从原始特征到结构预测及置信度评估”的完整流程，具体对应关系如下：
1. 步骤1：输入特征嵌入 { s i i n p u t s } = InputFeatureEmbedder ( { f ∗ } ) \{\mathbf{s}_i^{\mathrm{inputs}}\}=\text{InputFeatureEmbedder}(\{\mathbf{f}^*\}) {siinputs}=InputFeatureEmbedder({f∗})
- 对应模块：输入特征嵌入器（InputFeatureEmbedder）。
- 功能：将输入特征集合 { f ∗ } \{\mathbf{f}^*\} {f∗}（序列、化学、进化等信息）通过注意力机制编码为初始单输入表征 { s i i n p u t s } \{\mathrm{s}_i^{\mathrm{inputs}}\} {siinputs}。
- 实现：对所有原子的特征（如
ref_element、ref_charge、msa）进行全局注意力计算，融合化学结构（如原子类型、电荷）和序列信息，生成每个token的统一初始特征向量 { s i i n p u t s } \{\mathbf{s}_i^{\mathrm{inputs}}\} {siinputs}。
2. 步骤2-5：初始表征构建（ s i i n i t , z i j i n i t \mathrm{s_i^{init}}, \mathrm{z_{ij}^{init}} siinit,zijinit的生成）
- 对应模块：特征初始化模块（含线性变换、相对位置编码注入）。
- 功能：基于 { s i i n p u t s } \{\mathbf{s}_i^{\mathrm{inputs}}\} {siinputs}构建初始单表征和成对表征，注入位置和键信息。
- 实现：
- 步骤2：通过无偏置线性变换将 s i i n p u t s \mathbf{s}_i^{\mathrm{inputs}} siinputs映射为384维的 s i i n i t \mathrm{s}_i^{\mathrm{init}} siinit（单表征基础）；
- 步骤3：通过两个无偏置线性变换分别处理 s i i n p u t s \mathbf{s}_{i}^{\mathrm{inputs}} siinputs和 s j i n p u t s \mathbf{s}_{j}^{\mathrm{inputs}} sjinputs，相加得到128维的 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit（成对表征基础）；
- 步骤4-5：向 z i j i n i t \mathbf{z}_{ij}^{\mathrm{init}} zijinit中加入相对位置编码和键特征，使其包含token间的空间位置和化学成键关系。
3. 步骤7-14：主循环（Ncycle=4次迭代）
核心逻辑：通过多轮迭代，利用条件网络的核心模块（模板嵌入器、MSA模块、Pairformer堆叠）反复提炼信息，优化单表征和成对表征。
步骤8-9： z i j \mathbf{z}_{ij} zij更新 + 模板嵌入（ { z i j } + = TemplateEmbedder ( { f ∗ } , { z i j } ) \{\mathbf{z}_{ij}\}+=\text{TemplateEmbedder}(\{\mathbf{f}^*\},\{\mathbf{z}_{ij}\}) {zij}+=TemplateEmbedder({f∗},{zij})）
- 对应模块：模板嵌入器（TemplateEmbedder）。
- 功能：将模板特征（如
template_restype、template_distogram）编码到成对表征 z i j z_{ij} zij中，注入已知结构的参考信息。 - 实现：通过注意力机制将模板的结构关系（如模板中令牌
i和j的距离）融合到 z i j z_{ij} zij，增强成对表征的结构参考价值。
步骤10：MSA模块处理 { z i j } + = MsaModule ( { f S i m s a } , { z i j } , { s i i n p u t s } ) \{\mathbf{z}_{ij}\}+=\text{MsaModule}(\{\mathbf{f}_{Si}^{\mathrm{msa}}\},\{\mathbf{z}_{ij}\},\{\mathbf{s}_i^{\mathrm{inputs}}\}) {zij}+=MsaModule({fSimsa},{zij},{siinputs})
- 对应模块：MSA模块（MSA Module）。
- 功能：从MSA特征（如
msa、profile）中提取进化信息（如同源序列的保守性、变异模式），编码到 z i j z_{ij} zij中。 - 实现：对蛋白质和RNA的MSA进行注意力计算，将同源序列中令牌
i和j的共变异关系转化为成对表征的更新，增强模型对进化约束的学习。
步骤11-12：单表征更新 + Pairformer堆叠处理（ { s i } , { z i j } = PairformerStack ( { s i } , { z i j } ) \{\mathbf{s}_i\},\{\mathbf{z}_{ij}\}=\text{PairformerStack}(\{\mathbf{s}_i\},\{\mathbf{z}_{ij}\}) {si},{zij}=PairformerStack({si},{zij})）
- 对应模块：Pairformer堆叠（PairformerStack）。
- 功能：模型的核心处理模块，通过多轮注意力机制（类似AlphaFold 2的Evoformer，但更简洁）同时优化单表征和成对表征，捕捉令牌的局部结构和全局相互作用。
- 实现：堆叠包含多个Pairformer块，每个块通过“自注意力”更新单表征（ s i s_i si）、通过“成对注意力”更新成对表征（ z i j z_{ij} zij），反复传递空间和化学信息（如配体与蛋白质的结合口袋特征、核酸的碱基配对）。
步骤13：中间结果保存（ { s ^ i } , { z ^ i j } ← { s i } , { z i j } \{\hat{\mathbf{s}}_i\},\{\hat{\mathbf{z}}_{ij}\}\leftarrow\{\mathbf{s}_i\},\{\mathbf{z}_{ij}\} {s^i},{z^ij}←{si},{zij}）
- 功能：将本轮优化后的单表征和成对表征保存为下一轮的输入，实现“迭代精炼”。
4. 步骤15：扩散采样: { x ⃗ l p r e d } = SampleDiffusion ( { f ∗ } , { s i i n p u t s } , { s i } , { z i j } ) \{\vec{\mathbf{x}}_l^{\mathbf{pred}}\}=\text{SampleDiffusion}(\{\mathbf{f}^*\},\{\mathbf{s}_i^{\mathrm{inputs}}\},\{\mathbf{s}_i\},\{\mathbf{z}_{ij}\}) {xlpred}=SampleDiffusion({f∗},{siinputs},{si},{zij})
- 对应模块：扩散模块（Diffusion Module）。
- 功能：以条件网络输出的 { f ∗ } , { s i i n p u t s } , { s i } , { z i j } \{\mathbf{f}^{*}\},\{\mathbf{s}_{i}^{\mathrm{inputs}}\},\{\mathbf{s}_{i}\},\{\mathbf{z}_{ij}\} {f∗},{siinputs},{si},{zij}作为为条件，通过扩散过程（逐步去噪）生成最终的原子坐标。
- 实现：从随机高斯噪声分布出发，利用扩散模块（参数化单步去噪函数） s i s_i si（单令牌特征）和 z i j z_{ij} zij（令牌间关系）的引导下，逐步优化原子位置，最终输出 { x ⃗ l p r e d } \{\vec{\mathbf{x}}_{l}^{\mathrm{pred}}\} {xlpred}。其计算量随令牌数呈二次增长（而非三次），高效适配多原子分子（如配体）。
5. 步骤16：置信度评估（ C o n f i d e n c e H e a d ( { s i i n p u t s } , { s i } , { z i j } , { x ⃗ l p r e d } ) \mathrm{ConfidenceHead}(\{\mathbf{s}_{i}^{\mathrm{inputs}}\},\{\mathbf{s}_{i}\},\{\mathbf{z}_{ij}\},\{\vec{\mathbf{x}}_{l}^{\mathrm{pred}}\}) ConfidenceHead({siinputs},{si},{zij},{xlpred})）
- 对应模块：置信头（Confidence Head）。
- 功能：结合单表征、成对表征和预测结构，输出模型对预测结果的可靠性评估。
- 实现：通过注意力机制融合 s i n p u t s i {sinputs_i} sinputsi（初始特征）、 s i {s_i} si（优化后单表征）、 z i j {z_{ij}} zij（优化后成对表征）和 { x ⃗ l p r e d } \{\vec{\mathbf{x}}_{l}^{\mathrm{pred}}\} {xlpred}（原子坐标），预测
pplddt等置信度指标。
6. 步骤17：距离图生成（ p i j d i s t o g r a m = D i s t o g r a m H e a d ( z i j ) \mathbf{p}_{ij}^{\mathrm{distogram}}=\mathrm{DistogramHead}(\mathbf{z}_{ij}) pijdistogram=DistogramHead(zij)）
- 对应模块：距离图头（Distogram Head）。
- 功能：基于成对表征 z i j z_{ij} zij预测令牌间的原子距离分布，辅助验证结构的空间合理性。
- 实现：通过线性变换和softmax激活，将 z i j z_{ij} zij（128维）映射为39个距离区间的概率分布（对应表5中
template_distogram的离散方式）。
三、总结
Algorithm 1通过“特征嵌入→初始表征构建→多轮迭代精炼→扩散生成→置信度评估”的流程，实现了从原始分子信息到结构预测的完整推理。核心逻辑是：以输入特征为基础，通过4次循环迭代（Ncycle=4），利用模板嵌入器、MSA模块和Pairformer堆叠逐步优化单表征和成对表征（捕捉分子的化学、进化和结构信息），最终通过扩散模块生成原子坐标，并输出置信度指标。
符号设计上，i/j聚焦“单个令牌”和“令牌对”的细节，Ncycle控制信息提炼的深度，cs/cz平衡表征的信息容量与计算效率；模块实现上，各步骤紧密衔接，形成“输入→处理→输出”的闭环，既保留了AlphaFold 2的进化信息处理优势，又通过通用令牌化和扩散模块适配了多分子类型预测。
