【动手实验】TCP传输延迟分析与性能优化

问题

这是 xintao 老师在其计算机网络实用技术专栏里提出的一个问题（墙裂推荐这个专栏）。

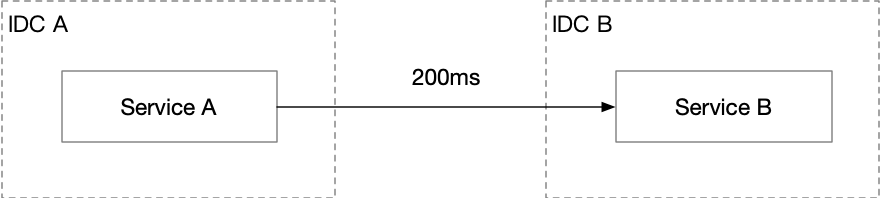

有 A 和 B 两个服务位于两个 IDC 中，A 服务需要访问 B 服务的 HTTP 接口。A 到 B 之间 ping 延迟为 200ms，B 服务的固定处理时间为 100ms。基于如下条件，计算 A 请求 B 的延迟是多少。

• TCP 需要重新建立连接
• 请求的大小是 16KiB
• 响应的大小是 20KiB

原始抓包分析

笔者读文章时初步分析的结果是 500ms，理由如下：

• 建立连接耗时 200ms。这是第 1/2 次握手完成的延迟，客户端在响应第三次握手后会立即发送数据，因此第三次握手不占用延迟。
• B 服务处理请求耗时 100ms。
• 响应数据从 B 服务返回到 A 服务耗时 200ms。

因此整体延迟为 200 + 100 + 200 = 500ms。

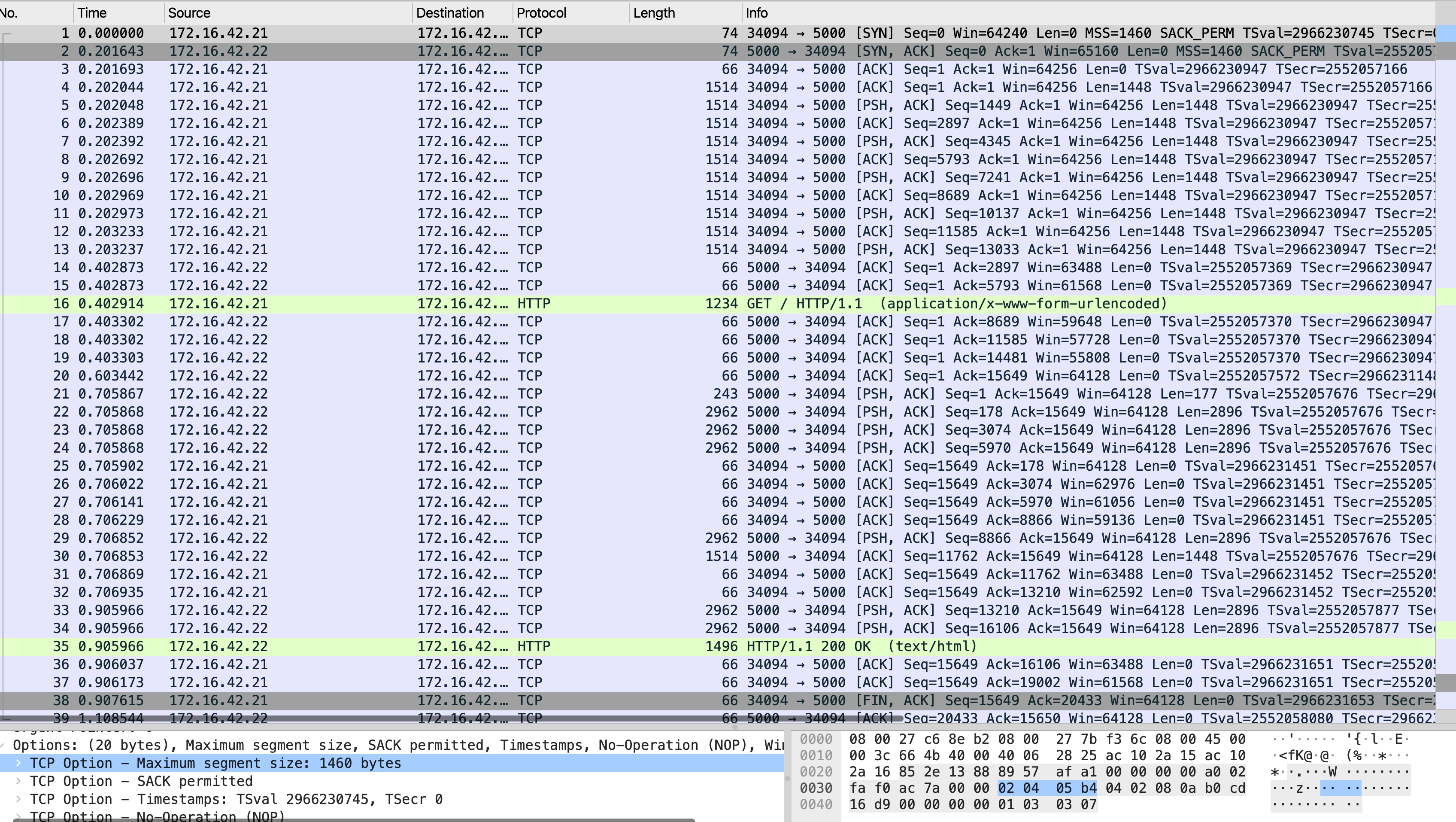

接下来我们看下 原blog 中给出的抓包文件：

可以看到数据在 0.905 秒时传输完成后，服务端向客户端发出了 FIN 包，整体耗时约为 900ms，我们来分析下原因。基于之前的实验，我们知道 TCP 数据传的慢可能有三个原因：

• 发得慢
• 传的慢（网络环境，拥塞控制）
• 收的慢

在这个实验中，并没有提到 A 和 B 的服务端问题，并且数据量不大，因此可以排除发和收的问题，初步可以认为是传的慢导致的，由此可以推测是拥塞控制问题。

TCP 为了避免一次性发送的数据过多，会采用 Slow Start 慢启动机制，一次性发送的数据不会超过 CWND（拥塞窗口）的限制。Linux 下默认 CWND 大小为 10 个 MSS（最大报文段长度），从抓包文件中可以看到 MSS 为 1460 字节，则 CWND 大小为 14600 字节约等于 14.6 KB，因此在初始阶段 A 和 B 最多只能一次性发送 14.25KB 的数据，超过了 A 的 16KB 和 B 的 20KB 的数据量，需要分多次发送。因此 A 和 B 都需要分两次发送数据，数据传输会占用 2 个 RTT。由此可以推测出整体延迟为：

• TCP 连接建立耗时 200ms
• A 发送数据，耗时 2 个 RTT，即 2 * 200ms = 400ms
• B 处理请求，耗时 100ms
• B 响应数据，耗时 2 个 RTT，即 2 * 200ms = 400ms

理论上计算为 200 + 400 + 100 + 400 = 1100ms。但这里有一个误区，响应和数据发送是可以并行的。A 的第二次发送和 B 的第一次数据响应只占用一个 RTT，即 B 在确认 A 的第二次数据发送时，也顺带完成了数据发送。

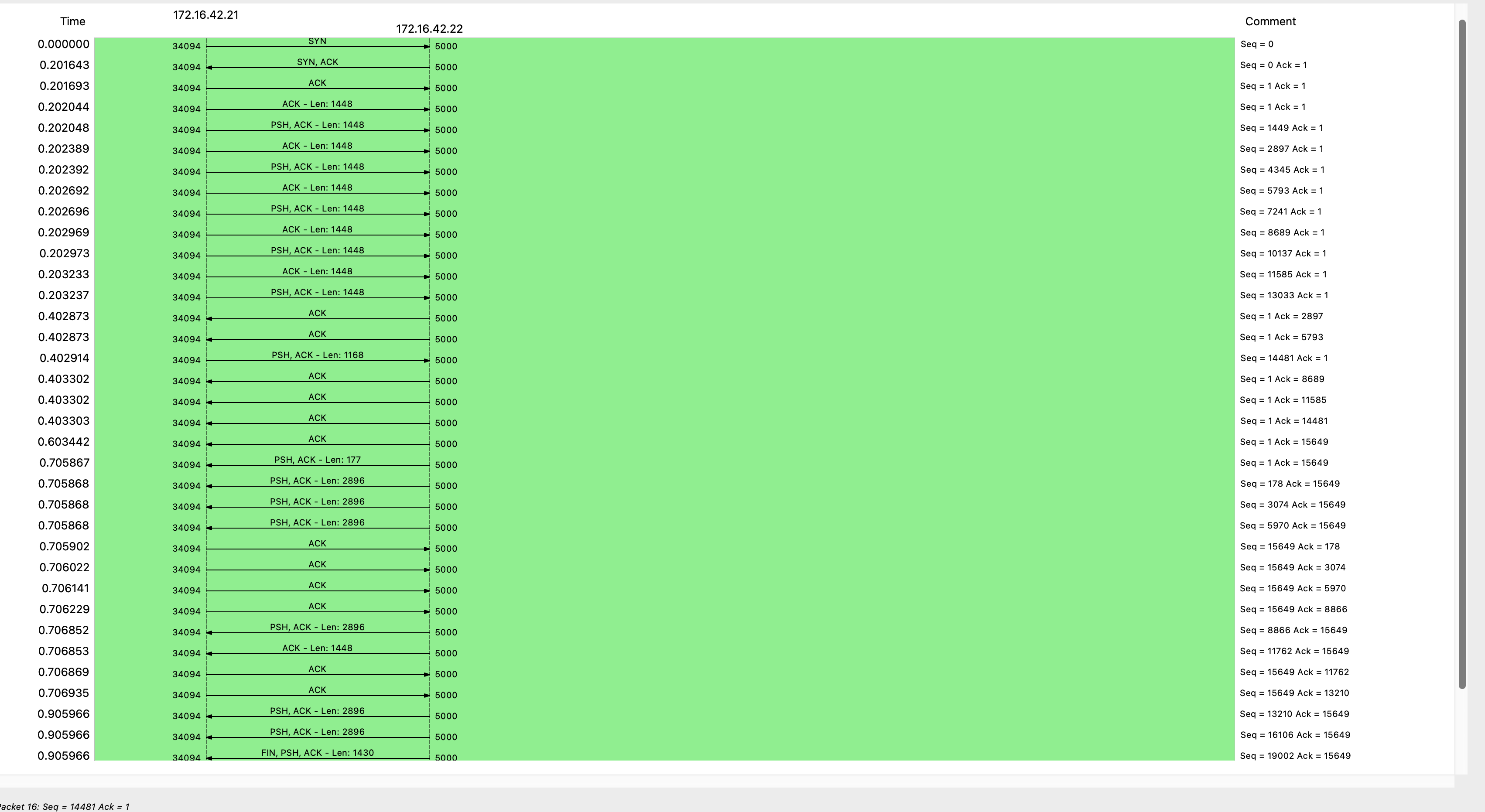

这里我们通过传输流来分析下：

• 1. TCP 在 0.2 秒时收到服务端 ACK 后响应第三次握手（0.201s），并在 0.202s 开始发送数据，这里耗时 200ms。
• 2. 0.202 ~ 0.203s 间，A 发送了 10 个包，每个数据大小为 1448，数据总量为 14480 字节，接近 CWND 大小，符合慢启动特性。
• 3. 0.402s 收到服务端 ACK，这里完成第一次数据发送，耗时 200ms。
• 4. 收到 ACK 后，A 在 0.402s 立即继续发送剩余数据，并在 0.602s 收到服务端 ACK，完成第二次数据发送，耗时 200ms。
• 5. 0.602s ~ 0.702s 间，B 服务处理请求，耗时 100ms。
• 6. 0.705s B 服务开始响应数据，连续发送若干数据包。
• 7. 收到 ACK 后再 0.905s 再次发送若干数据，完成后发送 FIN 包，耗时 200ms。

因此总时长为 200 + 400 + 100 + 200 = 900ms。

场景复现 & 性能优化

这里我们使用 Linux tc 来模拟网络延迟复现上述的实验场景并进行性能优化。

• 服务端设置

# 设置 200ms 的延迟
tc qdisc add dev eth0 root netem delay 200ms

# 设置网卡 mtu 为 1500（服务端、客户端都要设置）
sudo ip link set dev eth0 mtu 1500

• 服务端程序

from http.server import BaseHTTPRequestHandler, HTTPServer
import time

class SimpleHandler(BaseHTTPRequestHandler):
    def do_POST(self):
        # 读取 16KB 请求体
        length = int(self.headers.get('Content-Length'))
        data = self.rfile.read(length)
        print(f"Server received {len(data)} bytes from client.")

        # 模拟处理时间 100ms
        time.sleep(0.1)

        # 返回 20KB 响应
        response_data = b'B' * (20 * 1024)
        self.send_response(200)
        self.send_header('Content-Type', 'application/octet-stream')
        self.send_header('Content-Length', str(len(response_data)))
        self.end_headers()
        self.wfile.write(response_data)

if __name__ == "__main__":
    server_address = ('172.19.0.4', 9527)
    print("Server is running on port 8000...")
    httpd = HTTPServer(server_address, SimpleHandler)
    httpd.serve_forever()

• 客户端程序

import requests

if __name__ == "__main__":
    url = "http://172.19.0.4:9527"
    data = b'A' * (16 * 1024)  # 16KB
    print(f"Client sending {len(data)} bytes to server...")

    response = requests.post(url, data=data)
    print(f"Client received response: {len(response.content)} bytes")

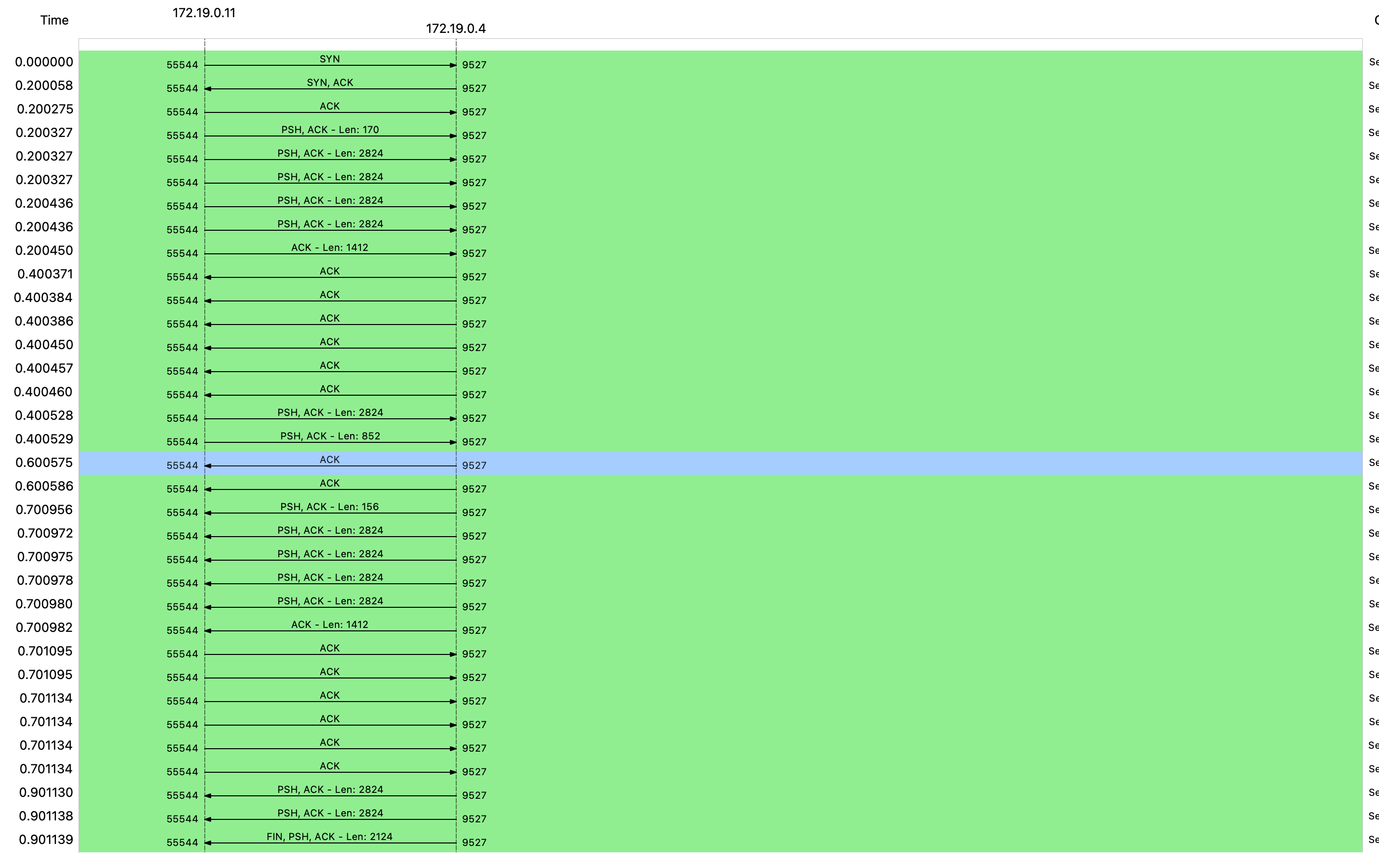

执行上述程序并抓包，得到的结果与之前的分析一致，整体耗时约为 900ms。接下来我们来看下如何进行优化。

优化思路

经过上面的分析，整体延迟有以下几个部分：

• 连接建立，耗时 1个 RTT
• 服务器处理延迟
• 数据发送+数据返回耗时 3 个 RTT

这里可以优化的点有两个：

• 省去三次握手
• 一个 RTT 内完成数据发送和响应

优化后理论上的最小延迟为 1 个 RTT + 服务器处理延迟，即 200ms + 100ms = 300ms。

1. 增大 MTU

之所以需要两个 RTT 来发送数据，是因为 MTU（最大传输单元）限制了 MSS 的大小，进而受 TCP 慢启动的影响，导致没办法将数据一次性发送完毕。因此如果网卡性能足够，可以通过增大 MTU 来增加数据传输的效率。

笔者使用的云服务器默认为 8500，这里使用如下命令改回来后再进行测试：

$ sudo ip link set dev eth0 mtu 1500

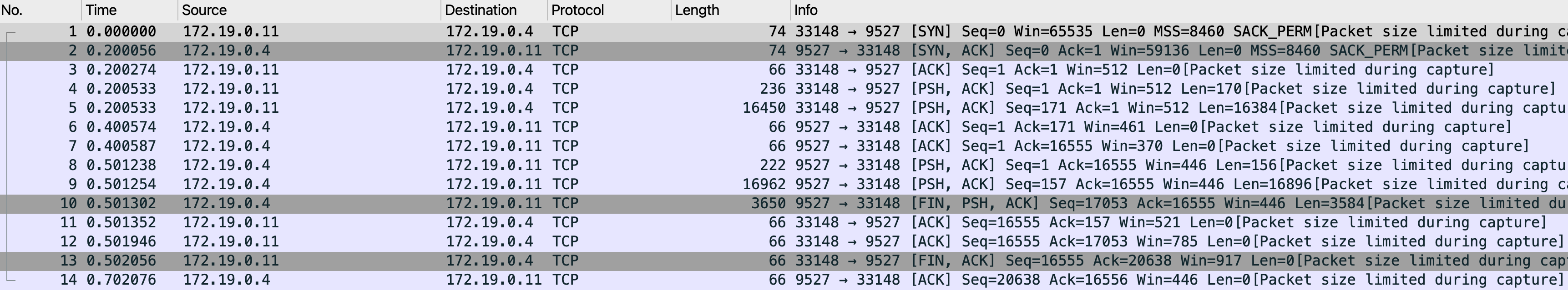

修改后再次执行程序，抓包结果如下，整体耗时约为 500ms。可以看到 MSS 已经变成了 8460 字节，这样的话 CWND 大小就变成了 84600 字节即 82Kb，足够一次性发送完毕数据。

2. 长连接+多路复用

如果 A 和 B 之间的连接是长连接，就可以省去三次握手的延迟。HTTP/2 和 HTTP/3 协议都支持多路复用，可以在一个连接上同时发送多个请求和响应，进一步减少延迟。

这里我们可以使用 HTTP/2 协议来实现多路复用。我们使用的 Python 做实验脚本，Python 的 http.server 模块默认只支持 HTTP/1.1，因此需要使用第三方库来支持 HTTP/2。我们对服务端和客户端进行如下修改：

• 服务端使用 hypercorn 和 quart 库来支持 HTTP/2 协议。

# server_http2.py
from quart import Quart, request, Response
import asyncio

app = Quart(__name__)

@app.route("/", methods=["POST"])
async def index():
    data = await request.body
    print(f"Server received {len(data)} bytes")
    await asyncio.sleep(0.1)  # 模拟处理耗时
    return Response(b'B' * 20480, mimetype="application/octet-stream")  # 返回 20KB

if __name__ == "__main__":
    import hypercorn.asyncio
    import asyncio
    config = hypercorn.Config()
    config.bind = ["0.0.0.0:9527"]
    config.alpn_protocols = ["h2"]  # 启用 HTTP/2
    asyncio.run(hypercorn.asyncio.serve(app, config))

• 客户端使用 httpx 库来支持 HTTP/2 协议。

# client_http2.py
import httpx,time

data = b"A" * 16384

with httpx.Client(http2=True) as client:
    for i in range(3):
        print(f"\nRequest {i+1}")
        resp = client.post("http://172.19.0.4:9527", content=data)
        print(f"Response size: {len(resp.content)} bytes")
        time.sleep(1)

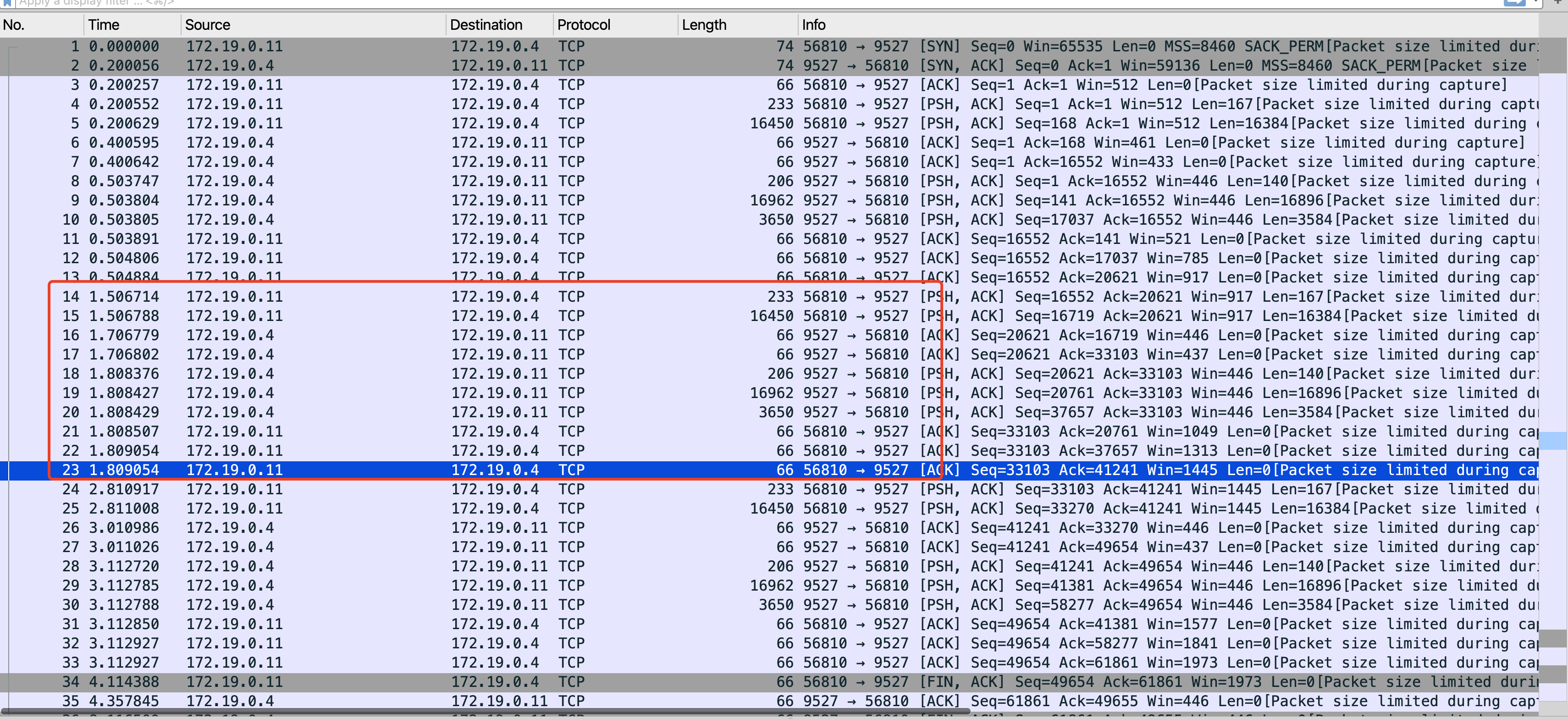

重新执行程序后抓包如下，可以看到从第二次数据发送开始，整体耗时约为 300ms，符合预期。

笔者这里用的是 Python 作为实验脚本，在实际生产环境中通常会使用像 Nginx 、Kong这样的网关对服务做代理，一般都会在网关开启 Keep-Alive 机制以及多路复用，以提升数据的传输性能。

另外在使用 TCP 长连接时需要注意，Linux 在系统层面有参数 net.ipv4.tcp_slow_start_after_idle 控制长连接空闲一段时间后是否继续使用慢启动算法，默认值为 1，表示继续使用慢启动算法。这样在长连接空闲一段时间后再次发送数据时，可能会受到慢启动的影响，导致延迟增加。如果需要避免这种情况，可以将该参数设置为 0。

# 禁用慢启动
echo 0 | sudo tee /proc/sys/net/ipv4/tcp_slow_start_after_idle
