一、音视频基础知识

1.1 介绍

音视频开发是当前驱动编程的核心之一，和摄像头有关

当前阶段主要会学习：视频的解码，音频的解码

1.2 视频

点成线，线成面，多个连续画面的切换 --- 视频

MCU 开发中的视频：动图

你需要将动图分割为一个一个的图片

图片依次取模，图片依次显示 --- 组成动图

视频是由一帧一帧的画面组成的

视频常见格式

mp4、mkv 等

视频是由图片组成的

常见的图片格式 --- jpg，png，bmp，jpeg 等等

在开发中显示的图片格式都是 --- RGB

屏幕的像素点组成是 RGB 三色灯

视频帧的格式

MJPEG、YUV（YUYV，YCbCr）

部分情况下称之为视频的原始格式、视频采集格式

视频帧的格式来自于视频采集设备

视频采集设备 --- 采集到的并不是 RGB 格式

视频采集设备

常见的就是：摄像头

在 Linux 系统中，有默认的摄像头开发方法

linux 中关于视频设备的内核驱动

V4L2

V4L2 是 Video for linux2 的简称，为 linux 中关于视频设备的内核驱动。在 Linux 中，视频设备是设备文件，可以像访问普通文件一样对其进行读写，摄像头在/dev/video 下，如果只有一个视频设备，通常为/dev/video0。V4L2 在设计时，是要支持很多广泛的设备的，它们之中只有一部分在本质上是真正的视频设备。

在嵌入式设备中，/dev/video 有好几个

在 ubuntu 下可以通过安装插件来使用摄像头

下载指令：sudo apt install cheese

执行指令：cheese

摄像头采集到的格式：在程序中通过 V4L2 的相关 API 进行获取

不同的视频图像格式支持的分辨率是不一样

不同的分辨率对应的视频帧数又是不同的

影响视频质量的参数

分辨率、帧率、图像格式

参数均和视频采集设备有关

采集设备决定了视频质量的参数

这些参数可以通过视频采集设备获取

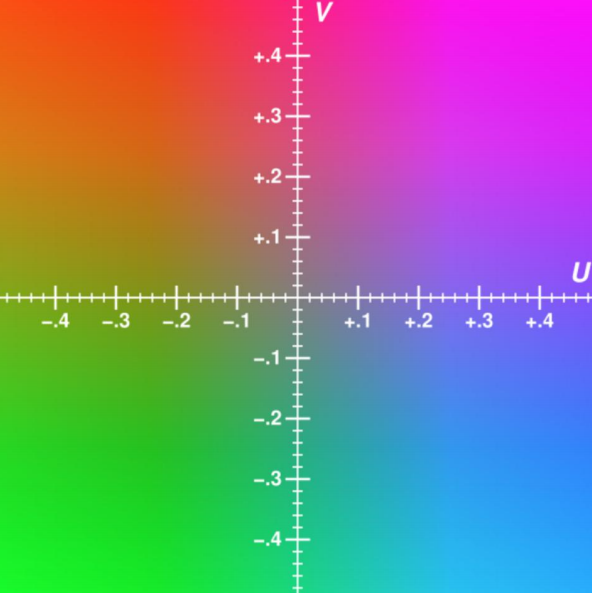

YUV

YUV，是一种颜色编码方法。常使用在各个视频处理组件中。 YUV 在对照片或视频编码时，考虑到人类的感知能力，允许降低色度的带宽。

Y'代表明亮度(luma;brightness)而 U 与 V 存储色度(色讯;chrominance;color)部分;亮度(luminance)记作 Y，而 Y'的 prime 符号记作伽玛校正。

U：表示蓝色

V：表示红色

Y′UV,YUV,YCbCr,YPbPr 所指涉的范围，常有混淆或重叠的情况。从历史的演变来说，其中 YUV 和 Y'UV 通常用来编码电视的模拟信号，而 YCbCr 则是用来描述数字的视频信号，适合视频与图片压缩以及传输，例如 MPEG、JPEG。但在现今，YUV通常已经在电脑系统上广泛使用。

主要在于应用场景区别

YUV 主要有三种格式：YUV444，YUV422，YUV420

YUV444 --- 一个 Y 分量占用一个 UV 分量

例如：仅作为理解

Y 分量占一个字节，U 分量占一个字节，V 分量占一个字节

4 个像素点需要 12 字节

YUV422 --- 两个 Y 分量占用一个 UV 分量

4 个像素点需要 8 字节

YUV420 --- 四个 Y 分量占用一个 UV 分量

4 个像素点需要 6 字节

压缩比率越来越高，相同的视频占用的空间越来越小

视频采集设备在采集之初就已经压缩了一次了，但是对于视频数据的传输和存储需要更高的压缩方式

视频帧 --- 必须记住

通过不同帧的大小缩减整体视频的大小

I 帧、P 帧、B 帧

I 帧：完全帧、关键帧 --- 包含了一帧图像的完整数据

P 帧：预测帧 --- 根据上一张图像的内容，来完成当前图像的显示

B 帧：双向帧、双向差别帧 --- 根据上一帧图像和下一帧图像，补全当前的图像

I、P、B 帧的大小依次越来越小

视频编码格式

视频的进一步压缩

H264、H265

H.264

我们是协议/标准的使用者，而不是制定者

同时也是 MPEG-4 第十部分，是由 ITU-T 视频编码专家组（VCEG）和 ISO/IEC 动态图像专家组（MPEG）联合组成的联合视频组（JVT，Joint Video Team）提出的高度压缩数字视频编解码器标准。这个标准通常被称之为H.264/AVC（或者 AVC/H.264 或者 H.264/MPEG-4 AVC 或 MPEG-4/H.264 AVC）而明确的说明它两方面的开发者。

H.264 作为 MPEG-4 第十部分，由国际电联（ITU-T）的视频编码专家组（VCEG）与 ISO/IEC 的动态图像专家组（MPEG）共同推出的高度压缩数字视频编解码器标准，广泛应用于各种视频处理领域。而 H.265，即 HEVC（高效率视频编码），在 H.264 基础上进行了改进优化，包括码流、编码质量、延时等方面的提升，旨在提高压缩效率、增强鲁棒性和错误恢复能力，同时降低实时时延和复杂度。

最常遇到的面试问题：

H264 和 H265 之间的区别？ --- 上面的区别

你为什么选择 H264/在使用上的区别？

H265 对硬件的要求更高，H264 在查找资料上要更占优势

移植、使用

移植：将需要的库，在 ubuntu 上通过交叉编译工具配置之后，将所需的库复制到开发板环境中

使用：程序的编译，运行

1.3 音频

常见的音频格式

mp3，wav，flac，aac 等，这些音频格式都是压缩过的音频格式了

音频的原始格式

PCM

脉冲编码调制（PulseCodeModulation），简称 PCM。是对连续变化的模拟信号进行抽样、量化和编码产生的数字信号。PCM 的优点就是音质好，缺点就是体积大。PCM 可以提供用户从 2M 到 155M 速率的数字数据专线业务，也可以提供话音、图象传送、远程教学等其他业务。PCM 有两个标准（表现形式）：E1 和 T1。

现实生活中比较接近 PCM 的音频载体：黑胶唱片

影响音频质量的参数

音频采集设备和音频输出设备

音频采集设备 --- 麦克风/咪头

音频输出设备 --- 扬声器

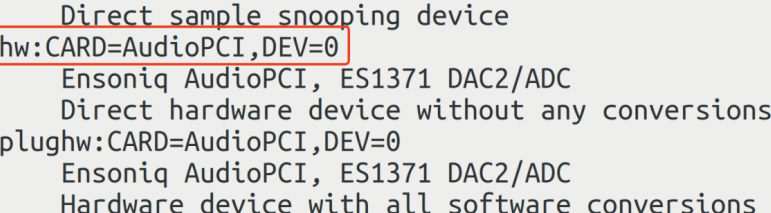

查看自己的音频设备

音频采集设备：arecord -L

音频输出设备：aplay -L

影响音频质量的参数

声音对于采集设备来说是一个模拟量

采集设备需要将模拟量转为数字量 --- 进行存储

采样率：每秒钟采样音频的次数

8KHz、16KHz、44.1KHz、48KHz

采样数：确定多少次数据为一帧数据

1024、1152

对于很多的音频格式，使用 1024 会不支持

采样位数：8 位、16 位

声道数：双声道，单声道

音频的编码格式

AAC，G711A，MP2

AAC：AAC（Advanced Audio Coding），中文名：高级音频编码。出现于1997 年，基于 MPEG-2 的音频编码技术。由 Fraunhofer IIS、杜比实验室、AT&T、索尼等公司共同开发，目的是取代 MP3 格式。

G711A：G.711 是一种由国际电信联盟（ITU-T）制定的音频编码方式，又称为 ITU-T G.711。它是国际电信联盟 ITU-T 定制出来的一套语音压缩标准，它代表了对数 PCM（logarithmic pulse-code modulation）抽样标准，主要用于电话。它主要用脉冲编码调制对音频采样，采样率为 8k 每秒。它利用一个 64Kbps 未压缩通道传输语音讯号。起压缩率为 1：2，即把 16 位数据压缩成 8 位。G.711 是主流的波形声音编解码器。

mp2，是 MPEG 音频文件，（MPEG-1 音讯部份）中订立之有损性音讯压缩格式。此标准还制订了 MPEG-1 Audio Layer I (MP1)和 MPEG-1 Audio Layer III (MP3)。个人电脑和互联网音乐流行 MP3，MP2 则多用于广播。

后续的 MP2 的音频和 H264 的视频共同合成一个音视频文件

Linux 下音频开发必要工具

ALSA

ALSA 是 Advanced Linux Sound Architecture 的缩写，高级 Linux 声音架构的简称，它在 Linux 操作系统上提供了音频和 MIDI（Musical Instrument DigitalInterface，音乐设备数字化接口）的支持。在 2.6 系列内核中，ALSA 已经成为默认的声音子系统，用来替换 2.4 系列内核中的 OSS（Open Sound System，开放声音系统）
