haproxy七层代理

按照事先定义好的规则轮询公平调度，不关心后端服务器的当前负载、连接数和响应速度

等，且无法实时修改权重(只能为0和1,不支持其它值)，只能靠重启HAProxy生效。

    static-rr：

• 基于权重的轮询调度

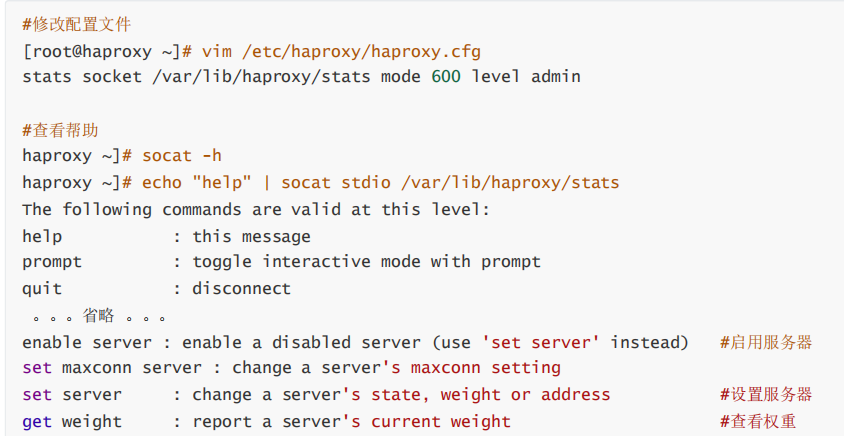

• 不支持运行时利用socat进行权重的动态调整(只支持0和1,不支持其它值)
• 不支持端服务器慢启动（慢启动是指在服务器刚刚启动上不会把他所应该承担的访问压力全部给它，而是先给一部分，当没问题后在给一部分）

first

• 根据服务器在列表中的位置，自上而下进行调度
• 其只会当第一台服务器的连接数达到上限，新请求才会分配给下一台服务
• 其会忽略服务器的权重设置
• 不支持用socat进行动态修改权重,可以设置0和1,可以设置其它值但无效

动态算法

• 基于后端服务器状态进行调度适当调整，
• 新请求将优先调度至当前负载较低的服务器
• 权重可以在haproxy运行时动态调整无需重启

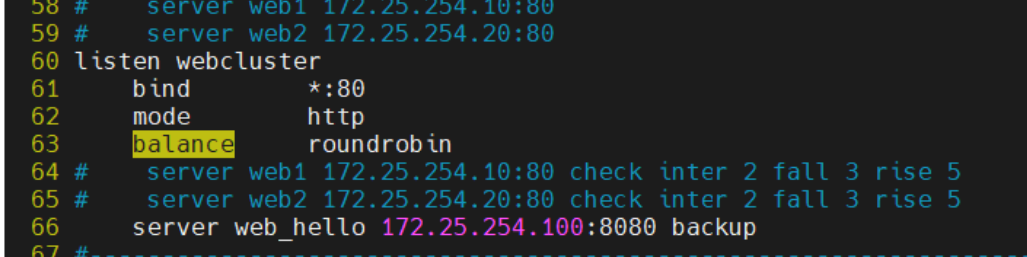

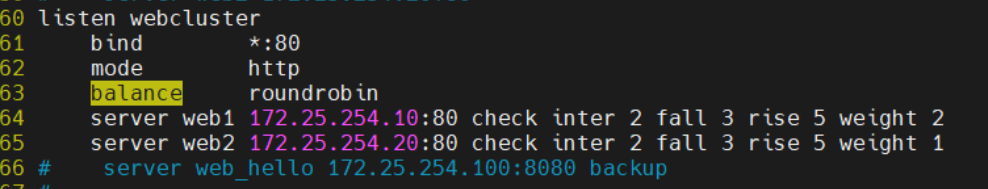

roundrobin（最广泛也是默认使用的）

• 基于权重的轮询动态调度算法，
• 支持权重的运行时调整，不同于lvs中的rr轮训模式，
• HAProxy中的roundrobin支持慢启动(新加的服务器会逐渐增加转发数)，
• 其每个后端backend中最多支持4095个real server
• 支持对real server权重动态调整
• roundrobin为默认调度算法,此算法使用广泛

leastconn

• leastconn加权的最少连接的动态
• 支持权重的运行时调整和慢启动，即:根据当前连接最少的后端服务器而非权重进行优先调度(新客户端连接)
• 比较适合长连接的场景使用，比如：MySQL等场景

其他算法

source
源地址 hash ，基于用户源地址 hash 并将请求转发到后端服务器，后续同一个源地址请求将被转发至同一个后端web 服务器。此方式当后端服务器数据量发生变化时，会导致很多用户的请求转发至新的后端服务器，默认为静态方式，但是可以通过hash-type 支持的选项更改这个算法一般是在不插入 Cookie 的 TCP模式下使用，也可给拒绝会话cookie 的客户提供最好的会话粘性，适用于 session 会话保持但不支持cookie和缓存的场景源地址有两种转发客户端请求到后端服务器的服务器选取计算方式，分别是取模法和一致性hash

map-base 取模法（静态）

取模法，对source地址进行hash计算，再基于服务器总权重的取模，最终结果决定将此请求转发至对应的后端服务器此方法是静态的，即不支持在线调整权重，不支持慢启动，可实现对后端服务器均衡调度缺点是当服务器的总权重发生变化时，即有服务器上线或下线，都会因总权重发生变化而导致调度结果整体改变

一致性hash（动态）

一致性哈希，当服务器的总权重发生变化时，对调度结果影响是局部的，不会引起大的变动 hash（ o ） mod n。该 hash 算法是动态的，支持使用 socat 等工具进行在线权重调整，支持慢启动

uri

• 基于对用户请求的URI的左半部分或整个uri做hash，再将hash结果对总权重进行取模后
• 根据最终结果将请求转发到后端指定服务器
• 适用于后端是缓存服务器场景
• 默认是静态算法，也可以通过hash-type指定map-based和consistent，来定义使用取模法还是一致性

url_param

• url_param对用户请求的url中的 params 部分中的一个参数key对应的value值作hash计算，并由服务器总权重相除以后派发至某挑出的服务器,后端搜索同一个数据会被调度到同一个服务器，多与电商
• 通常用于追踪用户，以确保来自同一个用户的请求始终发往同一个real server
• 如果无没key，将按roundrobin算法.

 hdr

• 针对用户每个http头部(header)请求中的指定信息做hash，
• 此处由 name 指定的http首部将会被取出并做hash计算，
• 然后由服务器总权重取模以后派发至某挑出的服务器，如果无有效值，则会使用默认的轮询调度。

算法总结

#静态

static-rr--------->tcp/http

first------------->tcp/http

#动态

roundrobin-------->tcp/http

leastconn--------->tcp/http

random------------>tcp/http

#以下静态和动态取决于hash_type是否consistent

source------------>tcp/http

Uri--------------->http

url_param--------->http

hdr--------------->http

算法使用场景

first                                        #使用较少

static-rr                                 #做了session共享的web集群

roundrobin

random

leastconn                             #数据库

source

#基于客户端公网IP的会话保持

Uri--------------->http               #缓存服务器，CDN服务商，蓝汛、百度、阿里云、腾讯

url_param--------->http           #可以实现session保持

hdr                                         #基于客户端请求报文头部做下一步处理
————————————————

五、 高级功能及配置

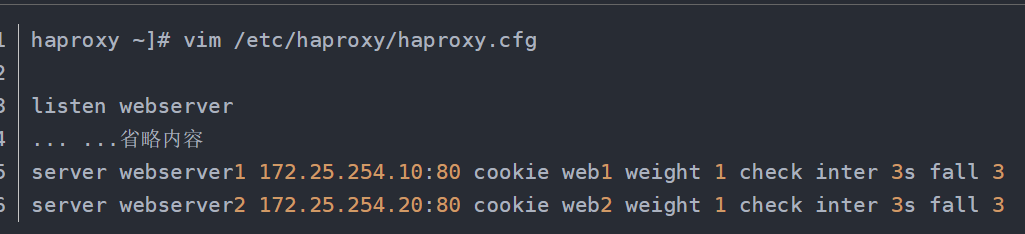

基于cookie的会话保持
为当前 server 指定 cookie 值，实现基于 cookie 的会话黏性，相对于基于 source 地址 hash
调度算法对客户端的粒度更精准，但同时也加大了 haproxy 负载，目前此模式使用较少， 已经被 session共享服务器代替
不支持 mode tcp ，使用 mode http

cookie name [ rewrite | insert | prefix ][ indirect ] [ nocache ][ postonly ] [ preserve ][httponly] [ secure ][ domain ]* [ maxidle <idle> ][ maxlife ]
name：                 #cookie 的 key 名称，用于实现持久连接
insert：                 #插入新的 cookie, 默认不插入 cookie
indirect：              #如果客户端已经有 cookie, 则不会再发送 cookie 信息
nocache ：
        #当 client 和 hapoxy 之间有缓存服务器（如： CDN ）时，不允许中间缓存器缓存 cookie ，
        #因为这会导致很多经过同一个 CDN 的请求都发送到同一台后端服务器

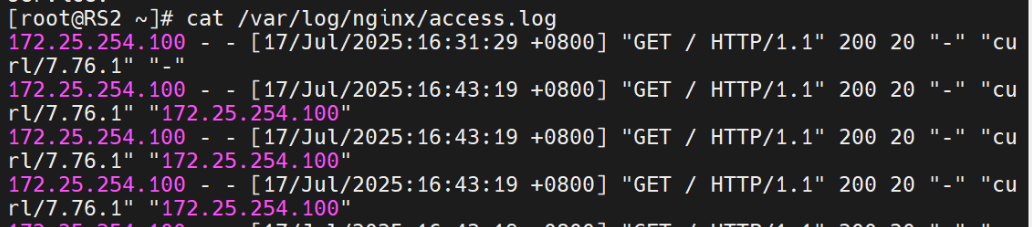

IP透传
web 服务器中需要记录客户端的真实 IP 地址，用于做访问统计、安全防护、行为分析、区域排行等场景
七层IP透传
当haproxy工作在七层的时候，也可以透传客户端真实IP至后端服务器

四层IP透传
ACL
是一种基于包过滤的访问控制技术
它可以根据设定的条件对经过服务器传输的数据包进行过滤 ( 条件匹配 ) 即对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL 、文件后缀等信息内容进行匹配并执行进一步操作，比如允许其通过或丢弃。
ACL配置选项
# 用 acl 来定义或声明一个 acl
acl         <aclname>         <criterion>         [flags]         [operator]         [<value>]
acl         名称                   匹配规范            匹配模式    具体操作符       操作对象类型
acl         test                     path_end           -m               sub                   /a
ACL-criterion 匹配规范

hdr string ，提取在一个 HTTP 请求报文的首部
hdr （ [<name> [ ， <occ>]] ）：完全匹配字符串 ,header 的指定信息， <occ> 表示在多值中使用的值的出现次数
hdr_beg （ [<name> [ ， <occ>]] ）：前缀匹配， header 中指定匹配内容的 begin
hdr_end （ [<name> [ ， <occ>]] ）：后缀匹配， header 中指定匹配内容 end
hdr_dom （ [<name> [ ， <occ>]] ）：域匹配， header 中的 dom （ host ）
hdr_dir （ [<name> [ ， <occ>]] ）：路径匹配， header 的 uri 路径
hdr_len （ [<name> [ ， <occ>]] ）：长度匹配， header 的长度匹配
hdr_reg （ [<name> [ ， <occ>]] ）：正则表达式匹配，自定义表达式 (regex) 模糊匹配
hdr_sub （ [<name> [ ， <occ>]] ）：子串匹配， header 中的 uri 模糊匹配 模糊匹配 c 报文中 a/b/c 也会匹配
# 示例：
hdr(<string>) 用于测试请求头部首部指定内容
hdr_dom(host) 请求的 host 名称，如 www.timinglee.org
hdr_beg(host) 请求的host开头，如 www.         img.         video.         download.         ftp.
hdr_end(host) 请求的 host结尾，如 .com         .net         .cn
# 示例：
acl bad_agent hdr_sub(User-Agent)   -i curl wget
http-request deny if bad_agent
# 有些功能是类似的，比如以下几个都是匹配用户请求报文中 host 的开头是不是 www
acl short_form hdr_beg(host)                        www.
acl alternate1 hdr_beg(host)          -m beg     www.
acl alternate2 hdr_dom(host)         -m beg     www.
acl alternate3 hdr(host)                  -m beg     www.
base : string
# 返回第一个主机头和请求的路径部分的连接，该请求从主机名开始，并在问号之前结束 , 对虚拟主机有用
<scheme>://<user>:<password>@ #<host>:<port>/<path>;<params>#?<query>#<frag>
base : exact string match
base_beg : prefix match
base_dir : subdir match
base_dom : domain match
base_end : suffix match
base_len : length match
base_reg : regex match
base_sub : substring match
path : string
# 提取请求的 URL 路径，该路径从第一个斜杠开始，并在问号之前结束（无主机部分）
<scheme>://<user>:<password>@<host>:<port> #/<path>;<params>#?<query>#<frag>
path         : exact string match
path_beg : prefix match          # 请求的 URL 开头，如 /static 、 /images 、 /img 、 /css
path_end : suffix match          # 请求的 URL 中资源的结尾，如 .gif  .png  .css  .js  .jpg  .jpeg
path_dom : domain match
path_dir : subdir match
path_len : length match
ACL 匹配模式
path_reg : regex match
path_sub : substring match
# 示例：
path_beg -i /haproxy-status/
path_end .jpg .jpeg .png .gif
path_reg ^/images.*\.jpeg $
path_sub image
path_dir jpegs
path_dom timinglee
url : string
# 提取请求中的整个 URL 。
url ： exact string match
url_beg : prefix match
url_dir : subdir match
url_dom : domain match
url_end : suffix match
url_len : length match
url_reg : regex match
url_sub : substring match
dst # 目标 IP
dst_port # 目标 PORT
src # 源 IP
src_port # 源 PORT
# 示例：
acl invalid_src src 10 .0.0.7 192 .168.1.0/24
acl invalid_src src 172 .16.0.0/24
acl invalid_port src_port 0 :1023
status : integer          # 返回在响应报文中的状态码
# 七层协议
acl valid_method method GET HEAD
http-request deny if

! valid_method
