1. 前言

学习目标

在本示例中，你将学习如何：

使用 TF 发布器将相机作为 TF 树的一部分发布
在 TF 上发布机械臂／可动结构（articulation）的树状结构
发布里程计（Odometry）消息

开始之前

前置条件

已完成 “ROS 相机” 和 “URDF 导入：Turtlebot” 教程
已启用 ROS Bridge，且 roscore 正在运行

2. TF 树发布器

假设你已经完成了 ROS 相机教程，并且场景中已有两台相机。接下来，我们要把它们添加到 TF 树里，这样就能实时跟踪它们在全局坐标系中的位置了。

打开或新建一个 Action Graph
- 转到 Window → Visual Scripting → Action Graph，打开一个新的或已有的可视化脚本编辑窗口。
添加 ROS1 Publish Transform Tree 节点
- 在图中拖入一个 ROS1 Publish Transform Tree 节点。

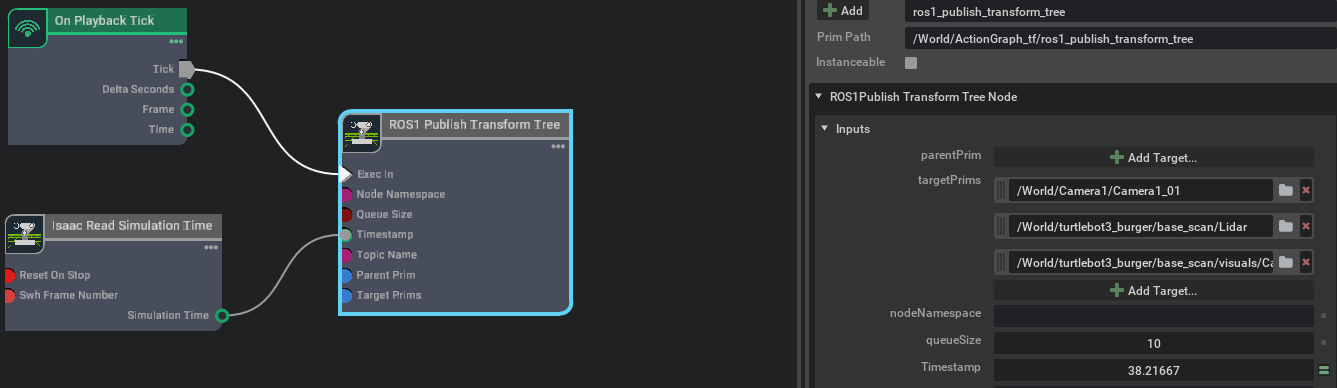

- 将它的输入连接到 On Playback Tick（每帧触发）和 Isaac Read Simulation Time（仿真时间）节点，如下示例布局。
配置目标 Prim
- 选中 ROS1 Publish Transform Tree 节点，在 Property 面板的 targetPrims 字段中填写：

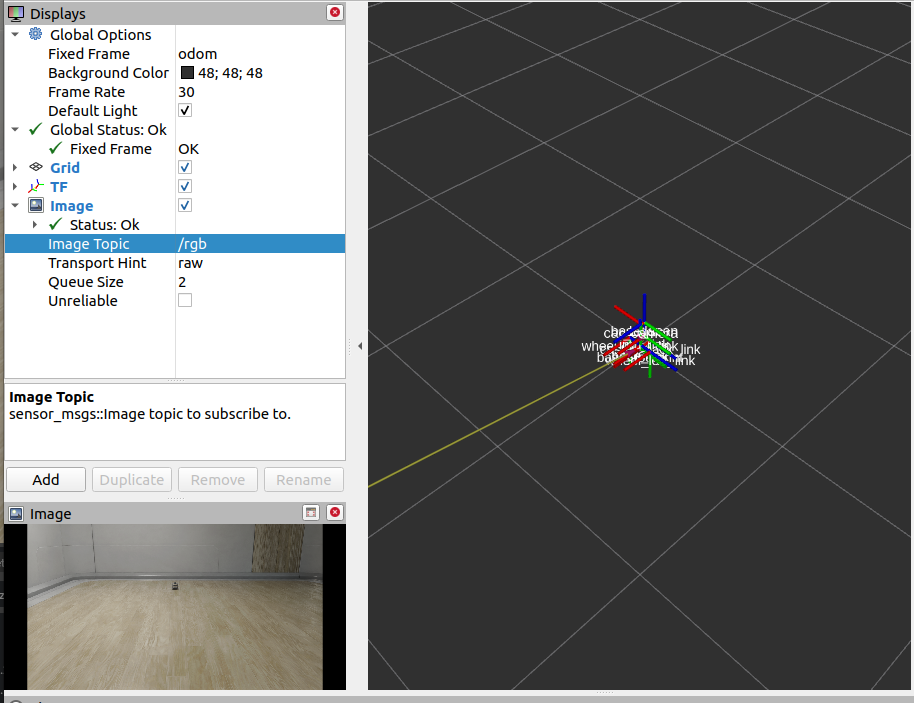

查看 TF 树 : rostopic echo /tf

3. 关节式机器人坐标变换

要获取关节式机器人中每个连杆（linkage）的坐标变换，只需将机器人的根 Articulation Root 加入 targetPrims 字段。Articulation Root 之后的所有连杆都会被自动发布。

在 targetPrims 字段中添加：

/World/turtlebot3_burger

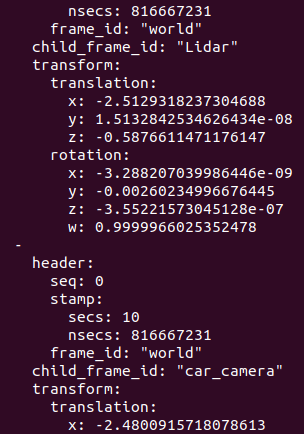

在 ROS 终端运行： rostopic echo /tf

验证机器人所有连杆（无论是固定的还是可动的）的变换是否都发布到了 /tf 话题。

重要提示
如果你发现对关节式机器人生成的 TF 树选错了根连杆（root link），可以手动指定 Articulation Root。
这种情况常见于使用 URDF Importer 导入机器人时，勾选了 “Merge Fixed Link” 选项，或是移动机器人模型。

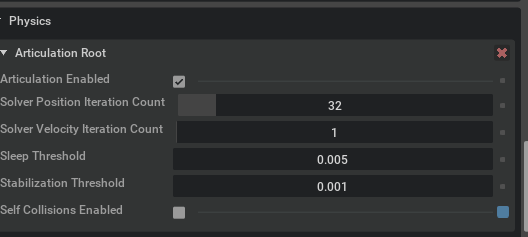

在 Stage Tree 中选中机器人的根 Prim，在它的 Raw USD Properties 面板里找到 Articulation Root 部分，点击右上角的 X 将其删除。
在 Stage Tree 中选中你想设为根的连杆，在它的 Raw USD Properties 面板里点击 + ADD，选择 Physics > Articulation Root，将其添加。

我是通过python脚本修改的，因为我没有添加root的选项，又找不到：

只能通过代码修改：

from pxr import Usd, UsdPhysics, UsdGeom

# 打开当前 Stage
stage = Usd.Stage.Open("path/to/your/scene.usd")

# 定位到你的机器人根 Xform（比如：/World/robot_root）
robot_root = stage.GetPrimAtPath("/World/robot_root")
if not robot_root:
    raise RuntimeError("找不到 /World/robot_root")

# 确保它是一个 Xform
UsdGeom.XformCommonAPI(robot_root).GetResetXformStack()

# 给它附上 ArticulationRoot API
UsdPhysics.ArticulationRootAPI.Apply(robot_root)

# 保存
stage.GetRootLayer().Save()

4. 发布相对坐标变换

默认情况下，所有变换都是相对于世界坐标系（/World）。例如，你可以看到 TurtleBot 的 /base_link 变换是相对于 /World 发布的。
如果想让变换相对于其他坐标系（比如某个相机），请在 parentPrim 字段中指定该父坐标系。

本示例中，我们希望 TurtleBot 的所有 Prim 都以 /base_link 作为父坐标系：

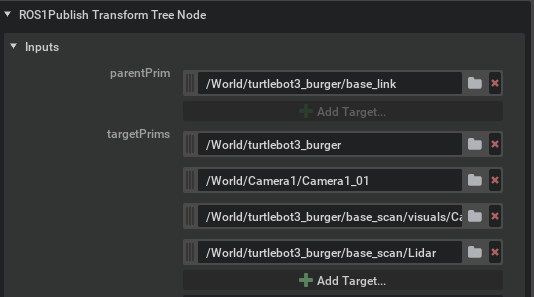

在 parentPrim 字段中填入：

/World/turtlebot3_burger/base_link

在修改属性后，务必先 Stop 再 Play 仿真，以验证 /base_link 是否已成为所有机器人连杆和相机帧的父坐标系。

5. Odometry发布器

把之前的tf图删掉，重新在Odometry中构建，否则会有两个Transform Tree，导致冲突！！！

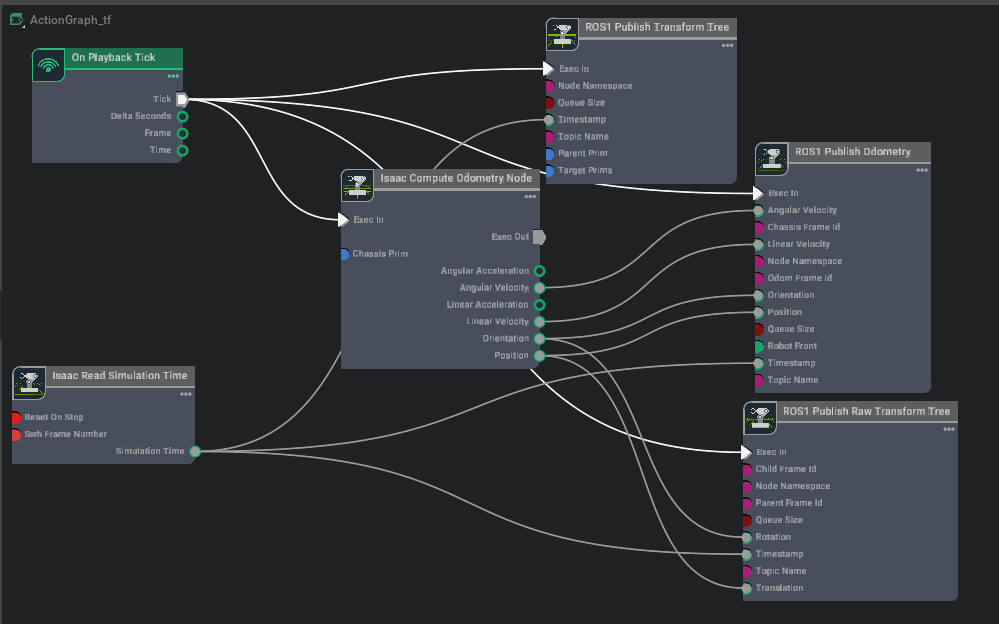

要设置Odometry发布器，请按照下图所示构建一个 Action Graph：

在 Create → Visual Scripting → Action Graph 中新建或打开一个 Action Graph。
向图中添加以下节点，并用 On Playback Tick 触发它们，每帧执行一次：
- Isaac Read Simulation Time：读取仿真时间。
- Isaac Compute Odometry：计算机器人当前位置。
- ROS1 Publish Odometry：将里程计消息发布到 /odom 话题。
- ROS1 Publish Transform Tree（或 Raw TF 发布器）：将从 /odom 到 /base_link 的单一坐标变换发布到 TF。
在 Isaac Compute Odometry 节点的属性面板（Property）中，将 Chassis Prim 输入字段设置为你的 TurtleBot 实例（例如 /World/turtlebot3_burger），这样该节点就能根据机器人底盘计算 Odometry 。

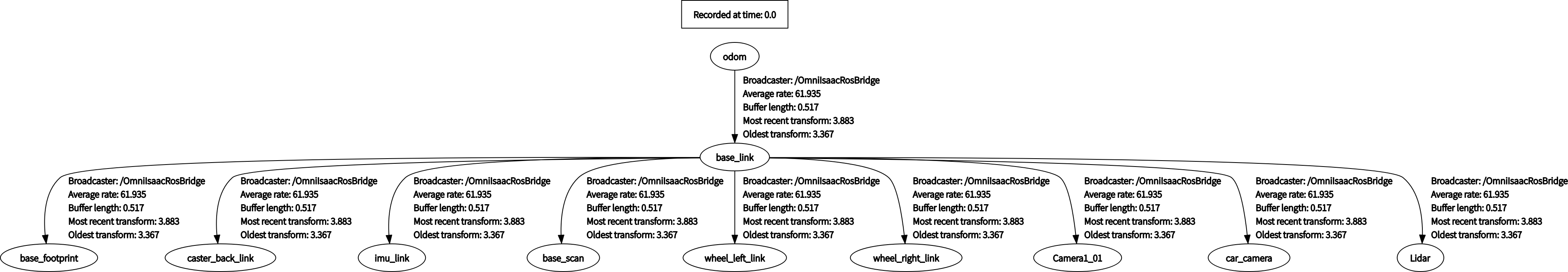

启动仿真并运行以下命令，查看构建好的 TF 树：rosrun rqt_tf_tree rqt_tf_tree
