一、应用层
应用层是程序员最关心的一层，需要自定义数据传输的格式，即前（客户端）后（服务器）端交互的接口，然后调用传输层的 socket api 来实现网络通信。
自定义数据传输的协议，主要是定义两个部分：
- 通信的内容。
- 通信的数据格式。
1、通信的内容
通信的内容根据用户需求确定。一般用户不会表达自己的需求，就需要产品经理来沟通和定制。比如一个外卖程序的主页，需要显示你附近的商家列表，它的内容就可以是：
请求：
- 用户信息（根据用户喜好显示商家）
- 位置信息（显示附近的商家）
响应：商家列表。
每个商家的数据：
- 商家的名称
- 商家的图片
- 商家的评分
- 商家的简介
- 商家的距离
- …………
2、通信的数据格式
- 行文本：将所有数据排成一行。比如 qq 发送一条信息包含的内容有 发送用户 id、接收用户 id、发送时间、发送内容。但这种方法可读性很差，以前常用，现在就很少用了。

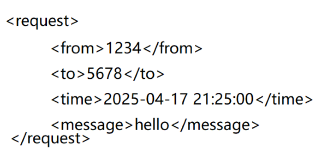

- xml：通过标签，对数据进行解释说明。这种方法虽然可读性好，但是引入了很多标签，占用的网络带宽更多了，而网络带宽是服务器中最贵的资源。所以这种方法也很少用于网络通信了，更多的是作为本地的配置文件。
- JSON：当前最流行的方式，用 {} 作为界限、用 ; 分隔键值对、用 : 分割键和值。适用于不是特别缺带宽的场景。
- google protobuffer：会将传输的数据按一定的规则编码成二进制的比特位，然后进行传输。这种方式可读性非常差，但是消耗的网络带宽最少，适用于特别缺带宽的场景。
- 还有一些现成的应用层协议，可以直接使用，在后续会重点学习 HTTP。
二、传输层
我们虽然不需要实现传输层的代码，但是需要调用传输层提供的 api 。因此我们需要了解传输层协议的数据格式，才能更好地使用传输层的 api。

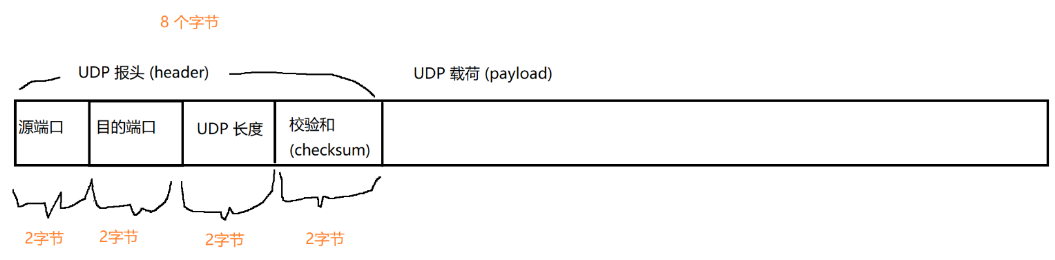

1、UDP 协议
端口号就不用多说了，他就是 2 个字节的无符号整数，0~65535，不能超过这个范围，也尽量不要设置 0-1023 知名端口号，它们是专供一些常用的应用层协议使用的。

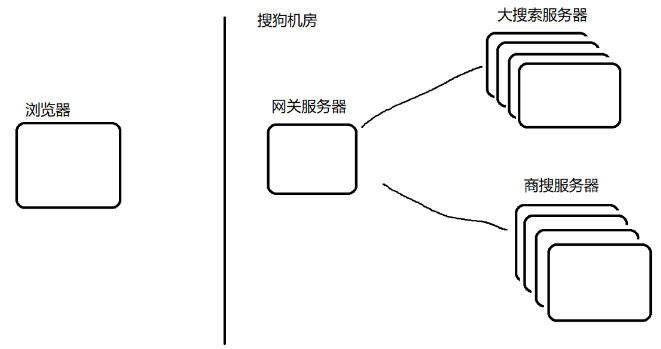

UDP 长度也是 2 个字节，即 64 KB，这就意味着一个 UDP 数据报能存储的数据长度有限制。就比如搜索服务器投放广告，在 30 年前，广告很少也很简单，并且计算机内存也就 1 MB，那时候 64 KB 就很充足。但是现在，广告越来越多和复杂，不仅有文字还有很多图片，计算机内存通常也是 16 GB、32 GB 等，64 KB 就远远不够用了。对于这个问题，有几个设想方案：
- 在应用层对数据进行拆分传输。行不通，因为开发量很大，数据拆分涉及到的问题很复杂。部分数据丢包了如何处理；某部分数据出错如何处理；发送和接收的顺序不一致时该如何处理………
- 换成 TCP 协议，它以字节为传输的基本单位，没有明确的上限。
- 升级 UDP 协议，扩充长度为 4 个字节。行不通，协议标准虽然好升级，但是协议的实现是由操作系统开发商厂家们决定的，如果升级出了问题损失的厂家。并且还必须让所有设备都进行升级，如果一个是新版，一个是旧版，也是无法通信的。所以 UDP 升级的成本很大，用一个新的协议替代 UDP 是成本最低的。
校验和用于校验数据报在传输中是否出错。数据本质上是通过电信号、光信号、电磁波以高低电平、光电磁波频率来表述 0、1 比特组成的数据。在环境中可能会收到磁场等环境的影响，随机概率性地让高频 1 变为了低频 0，或者从 0 变为 1。这种出错无法完全避免，只能辨别数据是否出错。校验和就是一种解决方案：发送方将数据报中的每个字节0、1进行累加为 16 位的整数然后填充到 UDP 报头的校验和字段；接收方收到数据报后，按同样的方法计算一遍校验和，看是否跟数据报中的校验和相等，不相等就表示出错了，直接丢掉数据。当让也会存在某一个 0 变为 1，某一个 1 变为 0，虽然出错了但是校验和没变的情况，但发生的概率很小。如果在对准确性特别敏感的场景，就需要更精准的其它算法。比如海明码，他能鉴别哪一位出错并自动纠错，但算法更加复杂，代价更大。
UDP 的应用场景：

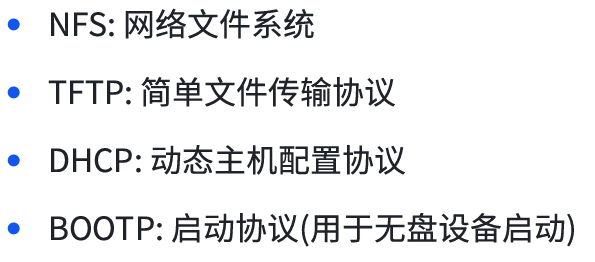

最常见的是 DHCP：把电脑插到路由器上，该协议会自动给电脑分配一个 IP 地址，而不需要手动配置。还有就是 DNS，会在后续学习。更多的场景是应用在分布式系统中，服务器间的通信，因为服务器都在同个机房，网络环境简单，不容易丢包；UDP 的传输效率也比较高适合分布式场景。
2、TCP 协议

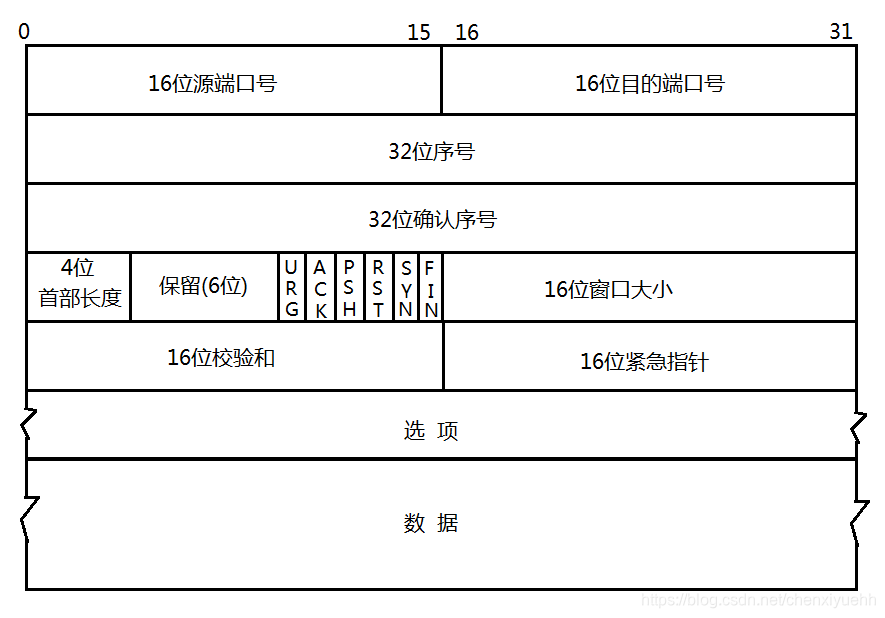

TCP 协议段格式：
- 源端口号、目的端口号：告知发收双方设备运行的是哪个程序。
- 首部长度：说明 TCP 报头的长度。4 位可以代表 0~15，每个数的单位都是 4 个字节，那么首部长度可以代表 0~60 字节。图中前 5 行每行占 4 字节，那么共占 20 字节。而选项可有可没有，剩下的字节长度就是选项的长度，占 0~40 字节。
- 保留：UCP 很难实现升级，但又受到 64KB 的限制。保留位就可以在以后升级需要的时候用，同时也不会变动其他部分的格式。
- 校验和：与 UDP 一致。
2.1、可靠传输
我们实现不了传输的数据 100% 发送给对方，因为就算软件层面做到了对各种情况的处理，但硬件出了问题软件层面是没有办法的。因此，可靠传输指的是：能知道对方是否收到我发送的数据。如果没有收到（丢包），会做出一些措施补救。
2.1.1、确认应答

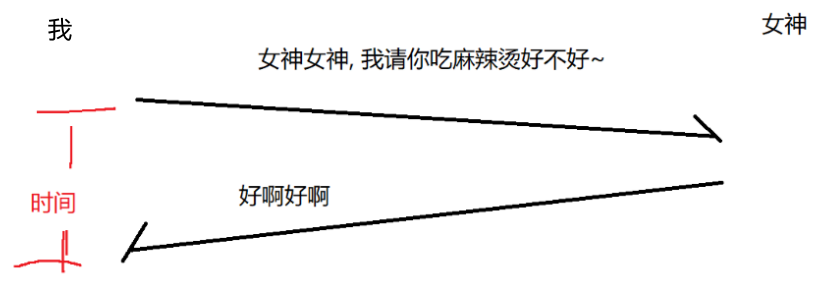

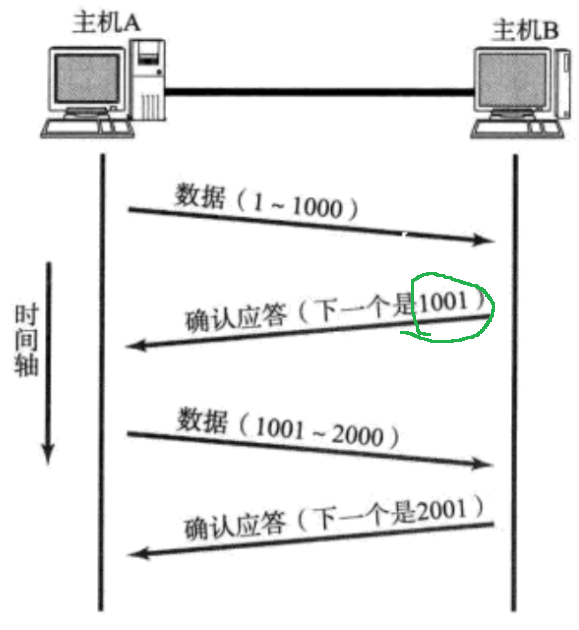

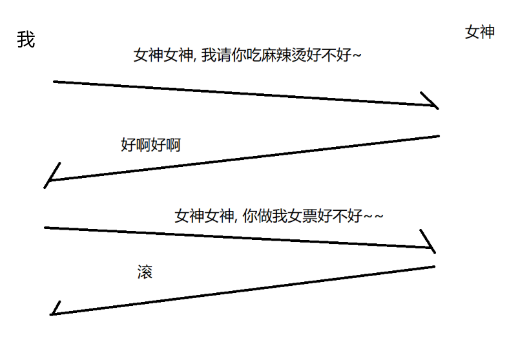

接收方收到数据后，会回应一个 “应答报文” （acknowledge, ack）来表明收到数据。比如下面的场景中，女神回复我后，我才知道女神收到了消息，否则就认为消息 “丢包” 了。

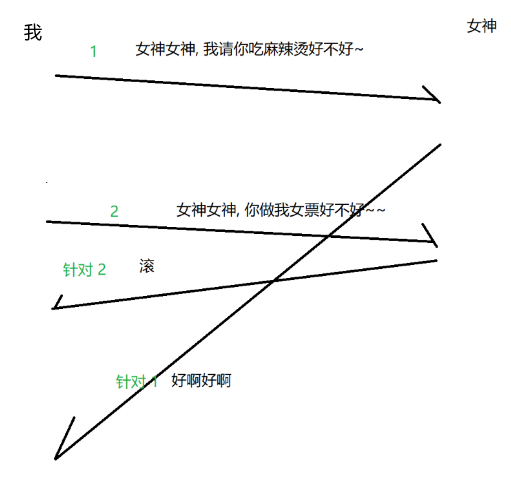

网络中也有可能发生 “后发先至” 的情况，因为数据报传输的路线不同的，有的交换机/路由器 “拥堵”，有的 “畅通”。如下面的场景，我误认为女神答应做我的女朋友。
序号就是1、2；确认序号就是针对1、针对2。它们都是以字节为单位进行编号的。因为编号是连续递增的，所以序号保存的是 TCP 载荷的第一个字节的编号，就可以知道后续每个字节的编号。而确认序号保存的是 TCP 载荷的最后一个字节的下一个字节的编号，用于告诉发送方：1、这之前序号的字节我都收到了。2、你从该确认序号的位置开始继续发送。TCP 接收数据时，会在操作系统内维护一个 “接收缓冲区”，在缓冲区里根据序号进行重排序，解决了后发先至的问题。
确认序号只在应答报文中生效，即关键字段中 ACK 为 1。
2.1.2、超时重传

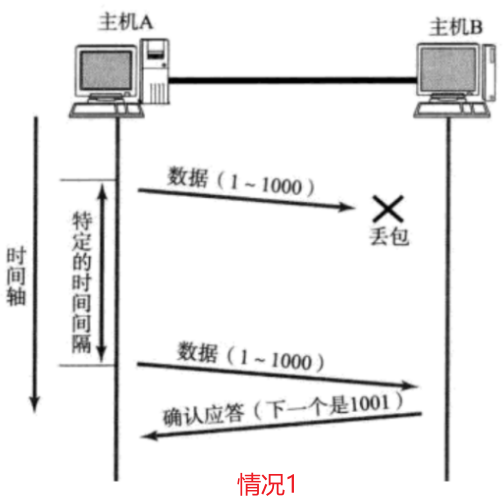

确认应答机制针对的是数据成功发送的情况，通过 ack 告诉发送方已收到。而超时重传机制，针对的是数据发送失败的情况（丢包），重新发送的策略。
超时可以判断是否丢包，传输数据时，只要超过超时时间，还没收到 ack 就认为丢包。重传可以减小丢包的概率。比如丢包的概率是 10%，那么再重新发送一次，丢包的概率就减小到 10% x 10% = 1%。

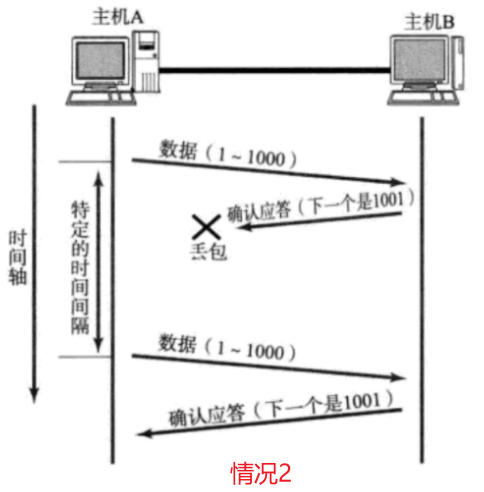

没有收到 ack 有两种情况：1、发送数据报丢包。2、应答报文丢包。针对1，重传没有问题。针对2，重传会发生接收方收到多个重复数据报的问题。如果是转账场景，本来转 500，却转了 1000。
针对这种情况，TCP 做了处理：在接收缓冲区中，会对收到的数据报根据序列号进行去重。
超时重传的超时时间是动态变化的，对于同一个数据报，重传的次数每增加一次，超时时间就会延长。因为如果再次丢包，表示该网络传输的丢包概率不止 10%，频繁重传可能还会加重网络故障的程度。重传的次数/时间是有上限的，当达到上限后还是丢包，TCP 就会重置，即复位报文中会将 RST （reset）置1。然后释放连接，相当于删除之前保存的对方的信息。
网络上所说 TCP 可靠性是由 “三次握手” 实现的，是错误的说法。三次握手是 TCP 建立连接时的策略，连接建立好后就没有三次握手的事情了。
2.2、连接管理
TCP 是有连接的，具体表现就是通信双方会保存对方的信息（IP、端口号）。连接建立的过程就是保存对方信息的过程，由三次握手实现；连接断开的过程就是删除对方信息的过程，由四次挥手实现。
2.2.1、三次握手（连接建立）
（1）什么是三次握手
三次握手，传输的是没有带载荷（业务数据）的数据报，通过双方互相同步（synchronized，通知）、应答的方式建立可靠的连接。

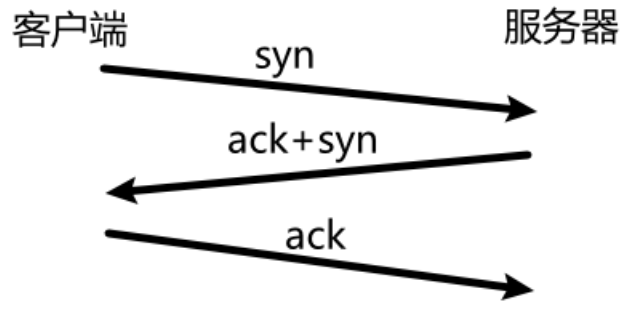

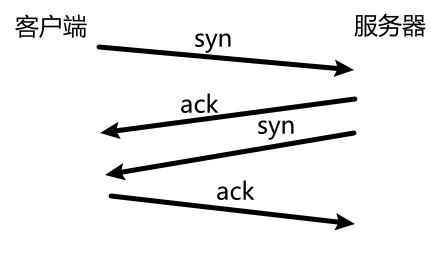

关键流程：三次握手，必定是客户端先发起请求，建立连接。
- 客户端发起一个同步报文（syn）：告诉服务器，我要跟你建立连接，请你保存我的信息。
- 服务器返回一个应答报文（ack）：回应客户端：收到，我会保存。
- 服务器也发起一个同步报文（syn）：到苏客户端，我也要和你建立连接，请你保存我的信息。
- 客户端也返回一个应答报文（ack）：回应服务器：收到，我会保存。
事实上，服务器的 ack 和 syn 都是操作系统内核控制的，程序员无法在应用层干。操作系统一次合并传输两个数据，提高效率，因为每次数据传输的封装分用有开销。
（2）三次握手的意义
- 验证通信链路是否通畅：三次握手是可靠传输的前提条件，目的是验证传输的链路中是否存在问题，而不是传输数据（比如首发地铁，先跑一次空车，看铁路是否有异常）。

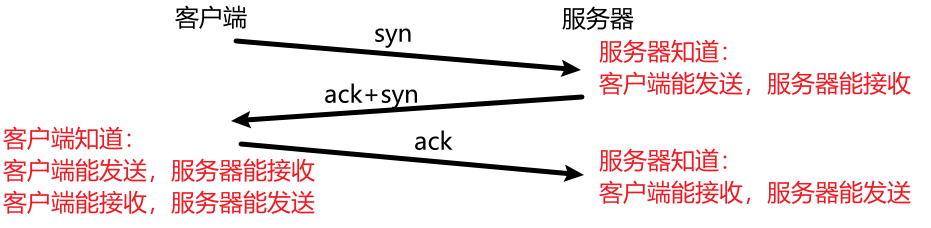

- 验证通信双方的发、收能力是否正常：

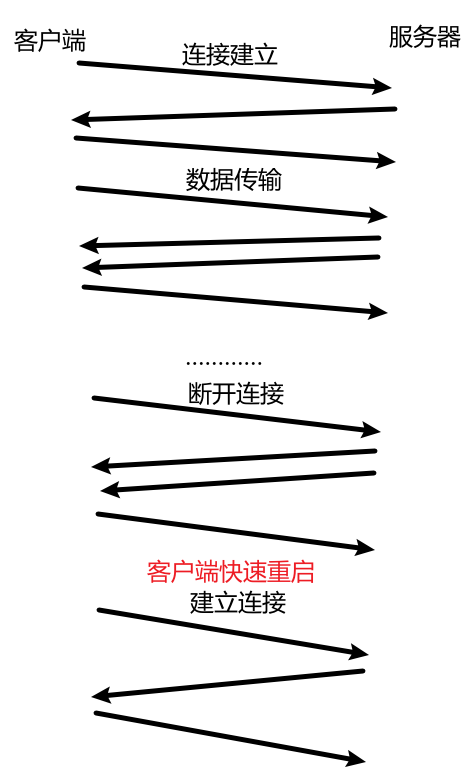

- 同步通信双方的序列号：连接建立过程中，TCP 数据有起始序列号，即传输的第一个数据报的载荷的第一个字节的序号（SYN、FIN 占一个序列号），客户端、服务器都有各自的序列号系统。这个起始序列号是一个随机值，并且每次连接的起始序列号都很不同，这是为了：客户端与服务器建立第一次连接，并传输数据；然后客户端快速重启，与服务器建立第二次连接，并传输数据。但是，第一次连接后传输的某个数据可能会因为网络延迟，延后到第二次连接后到达，此时我们应该丢掉该数据。如何辨别该数据是否是第一次连接传输的呢？就看它的序列号是否与本次连接的起始序号有很大的差异，如果有，就说明不是本次连接的。

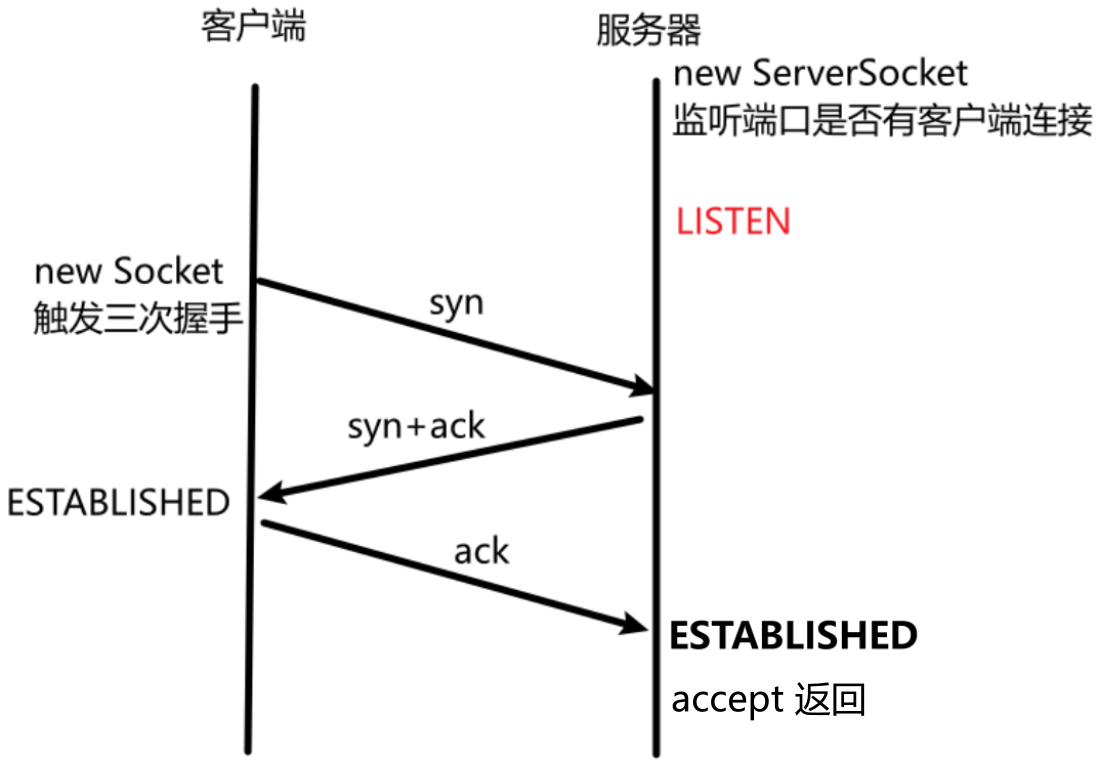

（3）三次握手的 TCP 的状态
TCP 的状态很多很复杂，我们只需要了解几个比较重要的：
- LISTEN：服务器 new ServerSocket 就会进入该状态，表示对服务器端口的监听，表示服务器存在。当端口上有客户端过来，就可以 accept 了。
- ESTABLISHED：服务器、客户端完成三次握手后，就进入该状态。表示服务器与客户端的连接已经建立好了。
- 客户端 new Socket 触发三次握手；accept 阻塞等待完成连接；三次握手完成后，accept 返回 Socket 对象。
2.2.2、四次挥手（连接断开）
（1）什么是四次挥手
四次挥手可能是客户端主动发起的，也可能是服务器主动发起的。

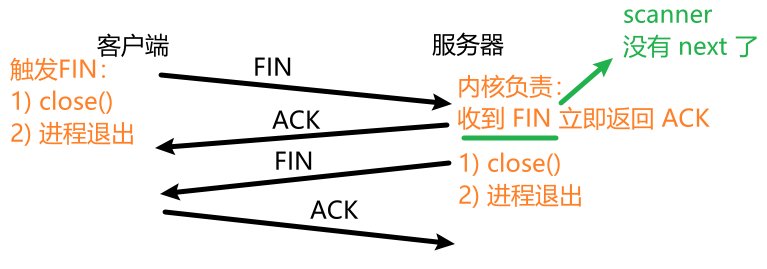

关键过程：
- 客户端告诉服务器：我要和你断开连接，请你删除我的信息。
- 服务器回应收到。
- 服务器也告诉客户端：我也要和你断开连接，请你删除我的信息。
- 客户端回应收到。
跟三次握手不同的是，四次挥手不完全由操作系统内核控制，而是和应用层代码也有关系。之所以叫四次挥手，而不是三次挥手，就是因为中间的 FIN 是由应用层程序控制的，中间的 FIN 与 ACK 可能不在同一时刻发生，合并不一定发生。

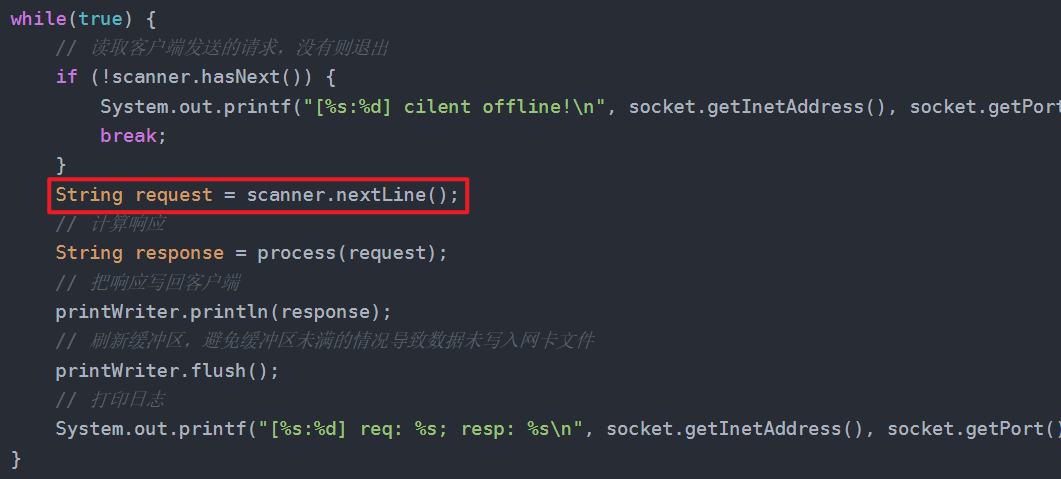

不合并的情况：hasNext 返回 false 后，close 之前，还有其他逻辑，ACK 和 FIN 间隔比较长。
合并的情况：间隔时间本身不长，服务器 ACK 还延迟应答。这属于特殊情况，是一种优化手段，合并的情况肯定效率更高，所以还是叫四次挥手，而不是三次挥手。
（2）四次挥手的意义
四次挥手就是为了释放空间，删除保存的对方信息。
（3）四次挥手的 TCP 状态
- CLOSE_WAIT：被动断开连接的一方进入的状态。收到对方发来的 FIN，回应 ACK 的同时，进入该状态，表示等待 close。这个状态持续时间很短，如果发现有大量连接都处于此状态，说明大概率存在文件泄露。

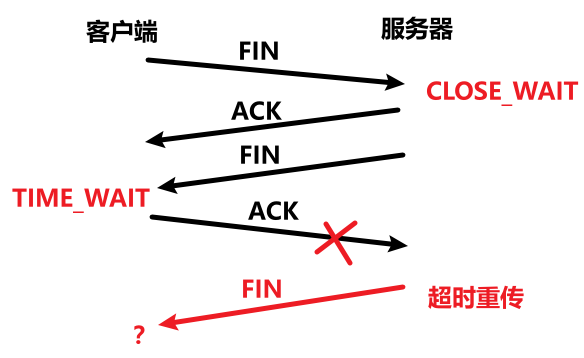

- TIME_WAIT：主动断开连接的一方进入的状态。收到对方发来的 FIN，回应 ACK 的同时，进入该状态，表示等待连接彻底释放。因为回应的 ACK 可能会丢包，那么对方就会超时重传 FIN，如果主动方回应 ACK 后立即释放连接，那么重传的数据就无人处理。所以会等待 2*MSL 的时间，MSL 是一个充裕的时间，比如 Linux 上是 60s，能够给予充分的时间完成一趟 FIN 或 ACK 传输。
三次握手、四次挥手的过程，大部分工作由操作系统内核完成，应用层代码涉及的部分很少。但是我们还是需要学习，因为有助于理解、调试程序。
2.3、提高传输效率
2.3.1、滑动窗口
（1）什么是滑动窗口
虽然确认应答、超时重传机制保证了 TCP 的可靠性，但同时也降低了传输效率：每发送一条数据，就需要等待回应一条 ack 报文。

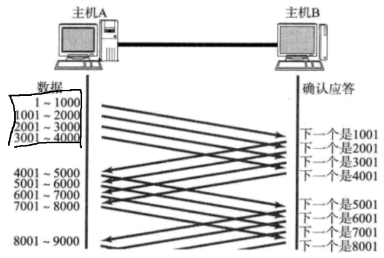

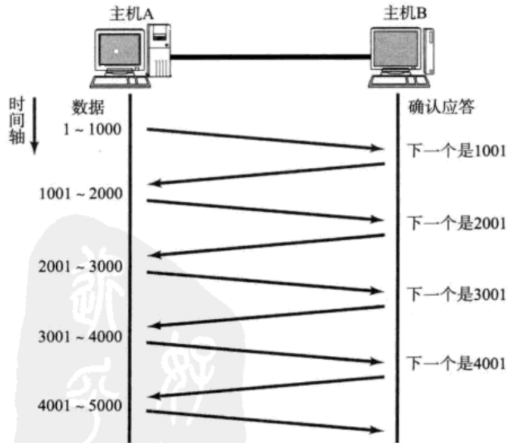

滑动窗口机制能缓解传输效率降低的问题。首先，批量发送滑动窗口大小个数的一批数据，然后在等待 ack 回应。等到一个 ack，滑动窗口就向后滑动一格并发送一条数据。（之所以没有等待一批 ack 后再发送一批数据，是因为 ack 之间是有一个先后顺序的，对应了发送数据的先后顺序。如果直接等待一批，那么先后顺序就没有了，也就不知道回应的是哪一条数据。）

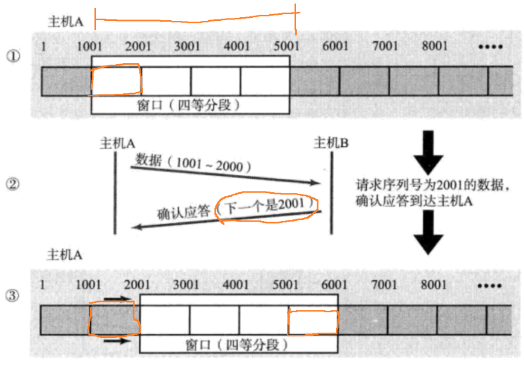

就相当于还没有等完滑动窗口内的数据的 ack，就提前发送了下一条数据。如下图中，接收到 2001 的 ack 就认为 1001-2000 已收到，立即发送 5001-6000。窗口内都是等待 ack 的数据，当收到 ack 的速度很快，那么窗口就滑动起来了。
（2）滑动窗口下，应对丢包的处理

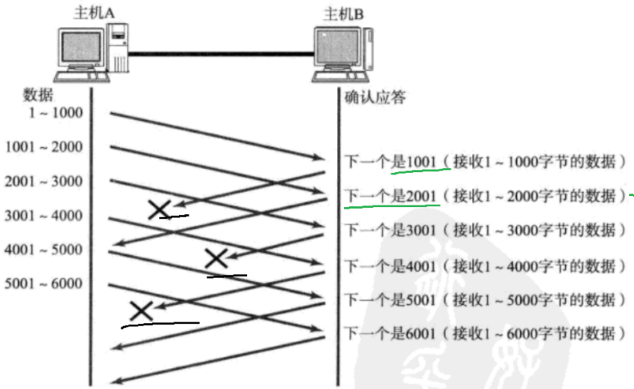

- ack 丢包：
不做任何处理。虽然 1~1000、2001~3000、3001~4000 的 ack 丢包了，但是 1001~2000 的 ack 能表示 2001 之前的数据都已经收到，4001~5000 的 ack 能表示 5001 之前的数据都已经收到。之后的 ack 能替代之前的 ack。若是最后一个 ack 丢包，那么就会触发超时重传机制。
- 数据包丢包：

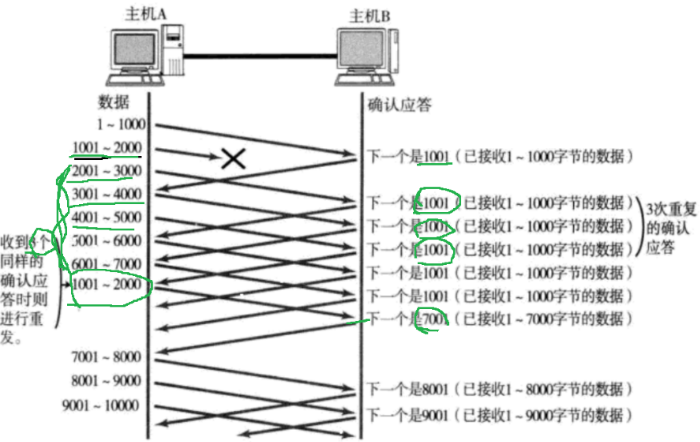

快速重传。如图为例子，若 1001~2000 丢包，那么 B 就会反复向 A 索要 1001。当 A 感知到 B 多次索要后，就会重传 1001~2000。而此时 B 的接收缓冲区已经有了 1~ 7000，那么会继续索要 7001，后续照常执行。
其实，滑动窗口、快速重传机制 与 确认应答、超时重传机制是共存的。当 TCP 的传输数据量大时，就启用滑动窗口、快速重传机制。当 TCP 的传输数据量小时，就启用确认应答、超时重传机制。
2.3.2、流量控制
流量控制，控制的是发送方窗口大小。如果窗口过大，发送速度快，而接受速度跟不上，就容易丢包，又得重传。因此我们需要根据接收方的接收速度，来调整发送方的窗口大小。接收速度，就是从接收缓冲区 read 的速度，那如何衡量 read 的速度呢？就是接收缓冲区剩余的容量，容量多就表明 read 速度快。接收方返回的 ack 报文中的 16 位窗口大小（若不是 ack 报文，窗口大小字段无意义）位置会存储接收缓冲区容量，返回给发送方，据此控制滑动窗口大小。但 16 位并不意味着发送方的滑动窗口最多只能控制在 64 kb 的大小。因为选项中有一个项是窗口扩展因子：滑动窗口大小 = 16 窗口大小 << 窗口扩展因子。这意味着 2 的指数级增长，因为左移一位就代表 x 2 倍。
补充：read 时会先在接收缓冲区中按序号排好数据，再 read。比如 1001~2000 应在 2001~3000 之前被接收。但 2001~3000 先到达，此时接收缓冲区就会阻塞，等到 1001~2000 入队后再 read。

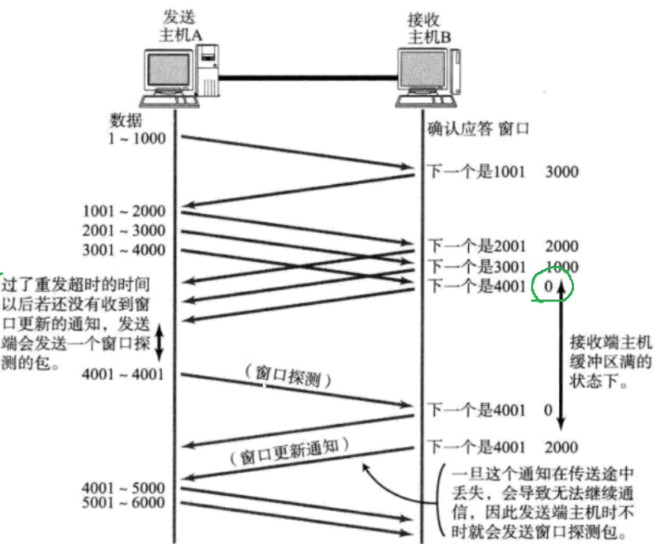

如下图为例，演示 A 控制滑动窗口的过程：一开始 B 收到数据后不消费，存储在接收缓冲区中，最后接收缓冲区容量为 0，A 收到窗口大小为 0 的 ack 就会停止发送数据（因为缓冲区已经没容量了，继续发送只会丢包）。当缓冲区有容量后，B 会主动发送窗口更新通知，告知可以继续传输数据。在 A 未收到窗口更新通知的这段时间里，A 会周期性地发送不带业务数据的窗口探测包，避免因窗口更新通知丢包，而导致 A 一直保持等待的状态。
2.3.3、拥塞控制
实际上传输的路径处于复杂的网络中，因此滑动窗口的小大不仅要考虑接收方的速度，还要考虑整条传输路经上每个节点的速度。拥塞控制的的核心思想就是“尝试”：如果丢包，说明路径中右节点的速度更不上，就减小窗口大小，减小速度。如果没丢包，就适当增大速度。

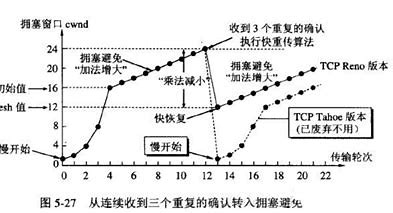

下图展示了拥塞控制的滑动窗口大小的变化过程：
- 一开始慢启动，窗口大小很小，处于试探状态。
- 若没有丢包，就指数增长，快速增大窗口大小。
- 增长到一个阈值后，就线性增长，增长速率放慢。
- 增长到一定程度，触发丢包：
- 旧版本（已废弃）：直接回到慢启动的状态，然后再指数增长，但阈值减小，再线性增长。
- 为了使 TCP 的传输效率更稳定，新版本的做法是：回到新阈值位置，再线性增长。
而滑动窗口的最终大小，由流量控制的窗口（发送方维护）和拥塞控制的窗口（接收方返回 ack 通知）共同决定，取较小值。
2.3.4、延时应答
为了提高传输效率，我们应在保证可靠性的基础上，增大滑动窗口大小。如何增大滑动窗口大小：辅助手段是，等待一段时间后应答，让接收方（消费者）消费更多的数据，留出更多的剩余接收缓冲区（前提是等待的这段时间里，发送方没有持续发送很多数据包）。这不仅能增大滑动窗口，还能减少 ack 的个数（后续的 ack 可以反应前面序号的数据都已经收到，所以可以减少），从而节省带宽（数据的传输需要封装分用）。
但并不是所有的包都能延时应答：
- 当发送的数据量多时，隔一定的数据包个数应答一次。
- 当发送的数据量少时，隔一定的时间应答一次（起码间隔时间不能超过超时重传的超时时间）。
2.3.5、捎带应答

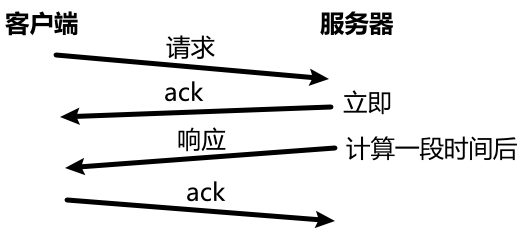

客户端发送请求，服务器接收到请求后会立即返回 ack。而服务器发送响应是在进行一段计算后执行的。ack 仅含报头（ack 为 1、携带确认序号、窗口大小），而数据包相反，含载荷（ack 为 0，确认序号、窗口大小位无效）。当延迟应答发生，返回的数据包刚好能捎带 ack 的报头信息，让两次传输合并为一次，提高传输效率。
2.4、面向字节流

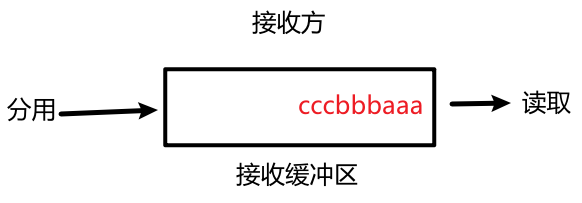

发送方连续发送几个数据包时，接收方分用去掉报头，将载荷放入接收缓冲区，当接收方应用层 read 时，就难以判断一个数据包载荷的边界在哪，数据包黏在了一起，即 “粘包问题”：
解决粘包问题，有以下方法：
- 以特定的分隔符结尾。

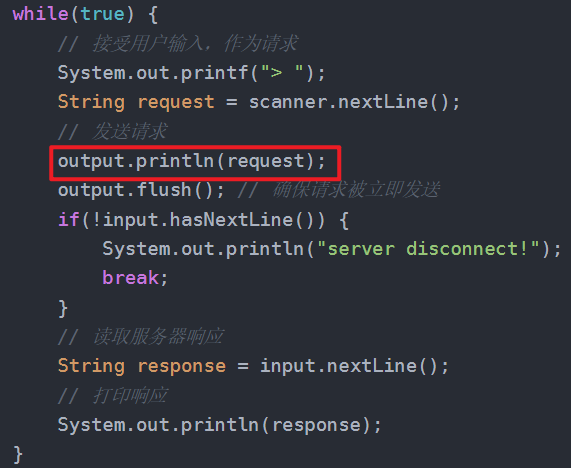

在之前的 TCP 网络通信编程中，我们是以 '\n' 为分隔符的。

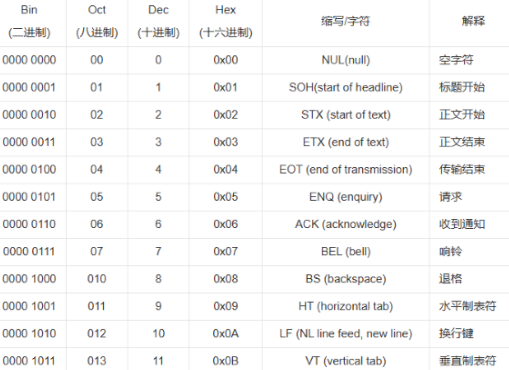

但注意正文中不能有分隔符，不然会错误分割。我们可以用 ascii 码中的不可见字符，来作为分隔符，因为里面很多字符现在都不怎么用了：

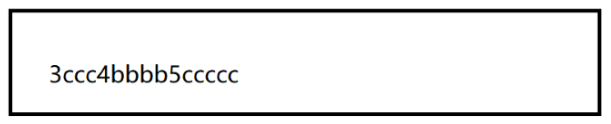

- 在每个载荷的开头存放一个 2 字节的数字，表示数据包载荷的长度。read 时，首先读取 2 字节，根据该数字来决定读取几个字节作为一个数据包。
同样，字符流也会存在粘包问题，比如向文本文件写入结构化数据，就可以将每个结构化数据写成一行，再以换行符分隔。而 UDP 不存在这样的问题，因为它每次发送、传输的是一个 DatagramPacket，对应了一个完整的应用层数据包。
实际开发中，常基于知名的框架/库进行开发，这些框架/库已经在底层处理好粘包问题。但有时需要做 “专用” 的东西，就需要 diy 处理。
2.5、异常情况
- 进程崩溃：此时进程退出，PCB 销毁，那么文件描述符表也会随之销毁，那么 socket 打开的网卡文件也随之销毁，随即发送 FIN。但此时连接还没被断开，因为需要完成四次挥手后才完全断开。
- 主机关机：关机也会导致进程退出，如果关机关得慢，连接断开的过程与进程崩溃一样。如果关机关得快，发送 FIN 后还没有等到 ack，就已经关机了。此时对端也发送 FIN，就没有 ack 回应，随后触发超时重传，达到上限次数后，就会发送重置报文，单方断开连接，把对方的信息删除。而对方也因关机，删除了内存中保存的自己的信息。
- 主机断电：断电是瞬间的事，连 FIN 都没发出。如果断电方是接收方，发送方继续发送数据，而没有 ack ，然后超时重传，然后重置断开连接；如果断电方是发送方，那接收方就不知道是发送方暂时没有发数据，还是出现了异常，就会一直处于阻塞等待的状态。为了避免上述情况，接收方和发送方会互传 “心跳包”，来感知对方是否存在。当接收方发送心跳包，发送方没有回应，就表明发送方已断开连接。这个机制在分布式系统中非常重要，当请求量大时，会让几台机器一起处理，当网关服务器感知到某一台机器挂了，就会把请求均分给剩下的 3 台服务器，让整体的服务更稳定。TCP 协议虽然提供了心跳，但周期较长；有些场景我们需要更灵敏的感知，需要更短的周期，我们就要在应用层写代码实现。
- 网线断开：跟主机断电的连接断开操作一样。
2.6、TCP 报头的其它字段
- URG：“紧急指针”有效，16 位紧急指针字段里存储的数字，代表从当前位置往后多少个字节的位置的数据先传输。比如 1~1000 的数据包，紧急指针是 1000，那么就先传输 1001~2000 的数据包。
- ACK：应答报文。
- PSH：催促接收方，尽快读取接收缓冲区中的数据。
- RST：复位报文。（单方面断开连接）
- SYN：同步报文。
- FIN：结束报文。
网络通信大部分情况优先考虑 TCP；机房内部传输，不太容易丢包的环境，比如分布式系统，使用效率更高的 UDP；不要求严谨的可靠，但要求效率比 TCP 高，就会使用其它的协议。
三、网络层
1、IP 协议
网络层的 IP 协议主要负责：
- 地址管理：用 IP 地址描述网络上各个设备的的位置。
- 路由选择：挑选出合适的传输路径。

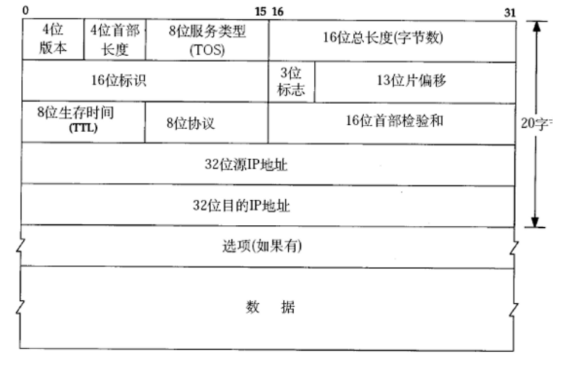

IP 协议报文结构：
- 4 位版本：ipv4、ipv6。可能还有其他版本，但是没有推广使用。
- 4 位首部长度：IP 协议中，报头变长（可能有选项）。0~15，每个数表示 4 字节，可表示 60 字节。选项最大占 40 字节。
- 8 位服务类型：其中 4 位无效（3 位优先权字段已弃用，1 位保留字段必须置为 0 不用管）。剩余 4 位表示 4 种状态，不可同时存在，只能选一个。分别表示：最小延时（发送、接收数据的时间尽量短）、最大吞吐量（单位时间内可传输的数据尽量多）、最高可靠性（在 IP 层面尽量避开繁忙的节点，减小丢包的概率）、最小成本（消耗的系统资源最少）。但是实际开发中不会设置。
- 16 位总长度：IP 报头+载荷，最大表示 64 KB。当数据总长度超过 64 KB，IP 协议支持拆包/组包。过程如下：

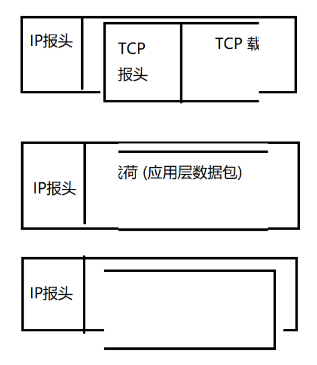

将整个 IP 数据包分成几部分，放到几个 IP 数据包的载荷中：
用到以下字段：
- 16 位标识：这几个 IP 数据包的 16 位标识相同，表示拆自同一个 IP 数据包。
- 3 位标志：一位不用；一位表示是否触发了拆包；一位表示该 IP 数据包是否是最后一个数据包（类似于链表中的空引用）。
- 13 位片偏移：描述每个数据包的相对顺序。（有可能会发生先发后至的情况）

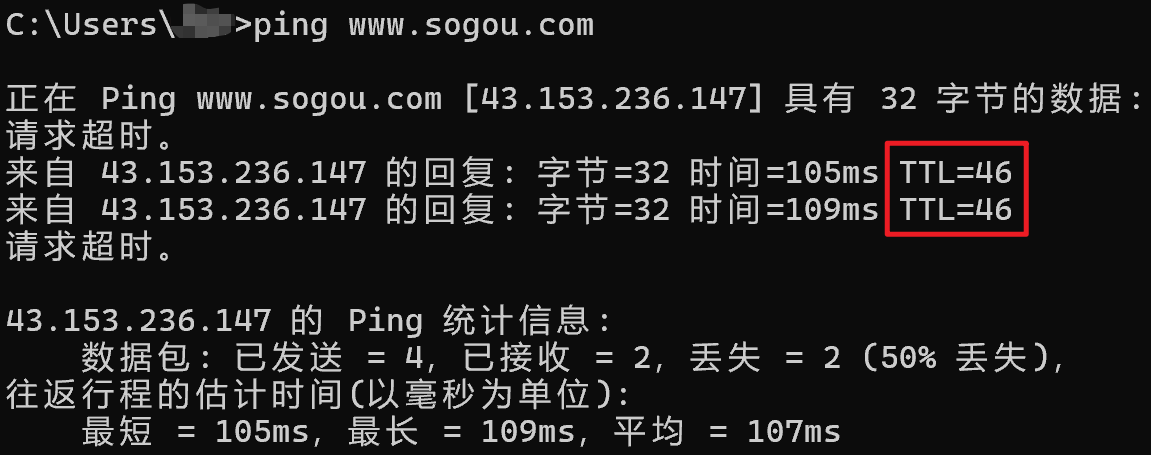

- 8 位生存时间：该 IP 数据包最多能在网络上经过几个路由器转发。每经过一次，TTL-1。当 TTL 为 0，则表示无法到达，丢弃。TTL 的默认值一般是 32/64/128。例如：初始 TTL 为 64，经过 64 - 46 = 18 次路由器转发到达搜狗。

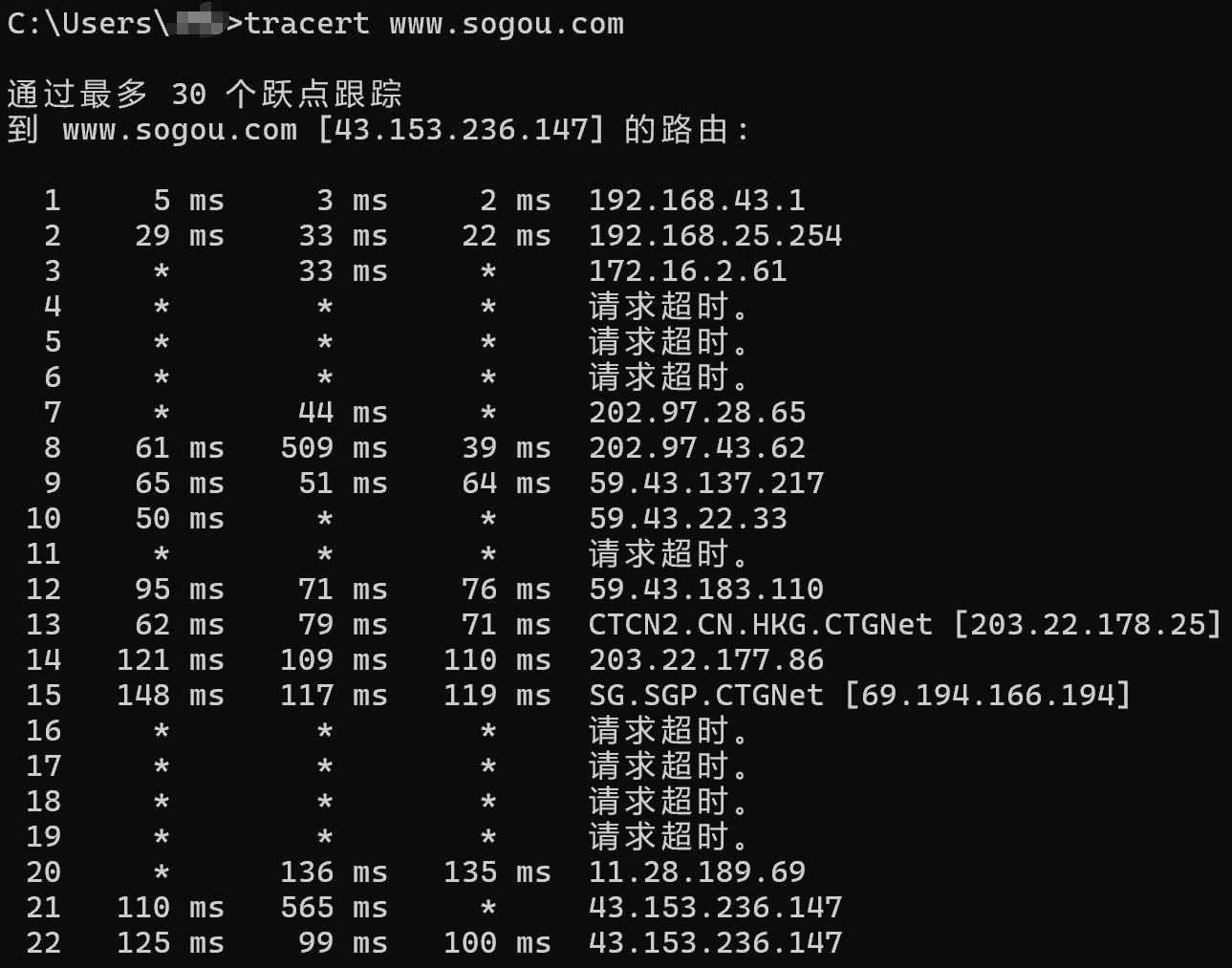

追踪中间的转发节点有哪些：
为什么要设置 TTL 生存时间：IP 数据包的转发必要目的 IP，若 目的 IP 错误，或者目的 IP 对应的主机突然下线，数据包就会在网络中无限转发。
- 8 位协议：表示协议类型，用于区分网络层的载荷交给传输层的哪个协议来处理（UDP/TCP）。 PS：对于传输层的载荷，用 “目的端口” 来区分交给应用层的哪个应用程序来处理。
- 16 位首部校验和：网络层只校验首部。载荷部分的传输层数据由传输层的 UDP/TCP 校验。
- 32 位源/目的 IP 地址：用于标识源/目的设备的位置。
2、地址管理
2.1、IPv4 地址资源有限
下图是 IPv4 地址的点分十进制表示（便于人识别），每个部分占一个字节，取值 0~255。
但是计算机直接识别 32 位 0/1 组成的整数，可表示 0 ~ 2^32-1（42亿多），在以前这是足够的，但在移动互联网时代，每个人都有一部或多部手机，IPv4 地址已经不够用了。
2.2、解决方案
- 动态分配 IP 地址：上网的主机才分配地址，不上网的主机就不分配。在早期可行，后续 IP 地址资源进一步紧张，单纯使用这个方案，不可行。
- NAT 机制（网络地址映射）：不再是每个设备都有一个唯一的 IP 地址，而是允许不同局域网内有相同的 IP 地址。
- 升级为 IPv6 地址：NAT 只是提升了 IP 地址的利用效率，但没有从根本上解决问题。IPv4 使用 4 个字节表示 IP 地址；IPv6 使用 16 个字节表示 IPv6 地址。相当于 42 亿的四次方的 IP 地址范围，可让地球上的每一粒沙子分配一个 IP 地址（电子设备的核心元素“硅”是从沙子中提取出来的）。
IPv6 在全球的普及度低（IPv4 和 IPv6 不兼容，需要更换路由器设备，成本太高），但在中国普及度达 80% 多。中国不计成本，让三大运营商升级路由器、让各大互联网公司升级应用支持 IPv6 协议，这样做的原因是为了把 “互联网土地资源” 分配的权力掌握在自己手上（IPv4 协议体系由美国制定，且控制权大。美国与伊拉克的战争中，曾让伊拉克全国断网 3 年，让伊拉克消失在互联网中）。可观看纪录片了解更详细的历史：电子监听、全国断网，棱镜门背后，中国如何从末路狂奔到世界之巅_哔哩哔哩_bilibili
虽然在中国 IPv6 的使用率仍然很低，但是我们已经做好了设施准备，就算未来某时被某国以控制 IPv4 的使用作为威胁，也不再害怕。
2.3、NAT （网络地址转换）
2.3.1、IP 地址分类
所有的 IP 地址分为两大类：
- 内网/私网 IP：在同一个局域网内唯一。
以三种格式开头：
a) 10.*
b) 172.16-172.31.*
c) 192.168.* （家用路由器常见格式）
- 外网/公网 IP：在整个网络上唯一。以其余格式开头的 IP 地址。
2.3.2、网络转发情况
现有 A、B 两设备：
a) A、B 在同一局域网中：同一局域网中设备的 IP 地址唯一，直接转发。
b) A、B 在不同局域网中：不可直接相互转发。

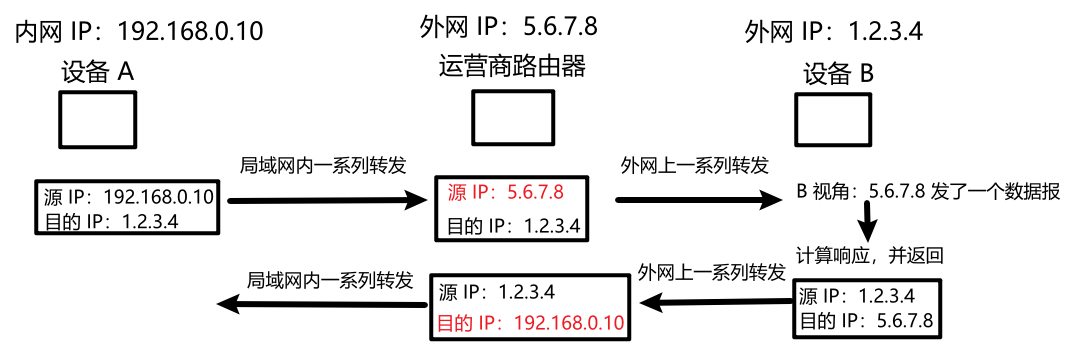

c) A 是内网 IP，B 是外网 IP：A 可主动访问 B；B 不可主动访问 A（不同局域网内的 IP 地址可能相同，B 无法辨别是哪个局域网中的 IP），但 A 主动访问过 B 后，B 可以原路返回。
d) A、B 都是外网 IP：可不涉及 NAT 机制，直接转发。
原本一个外网 IP 代表一个设备，现在就是一个外网 IP 代表很多个局域网内的所有设备了。
2.3.3、NAPT（网络地址端口转换）

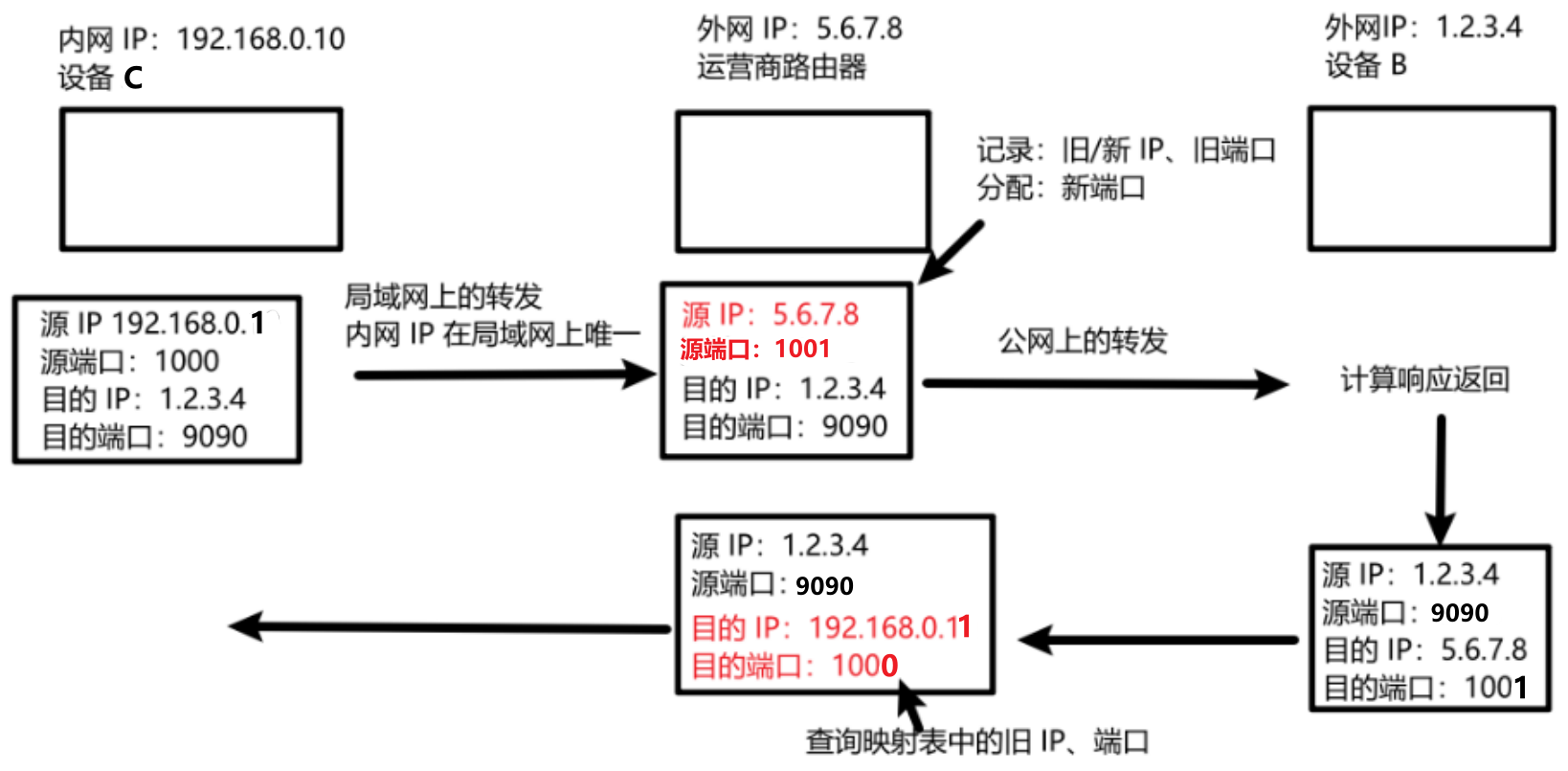

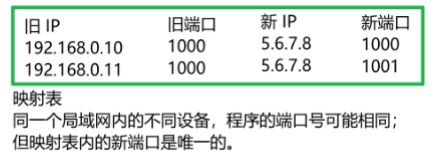

那么在返回请求的路线中，运营商路由器，如何分辨同一个局域网内的不同内网 IP 呢？端口不仅可以区分一台主机上的不同程序，还能区分不同主机上的不同程序。因此引入端口辅助映射，区分同一局域网内，不同内网 IP。

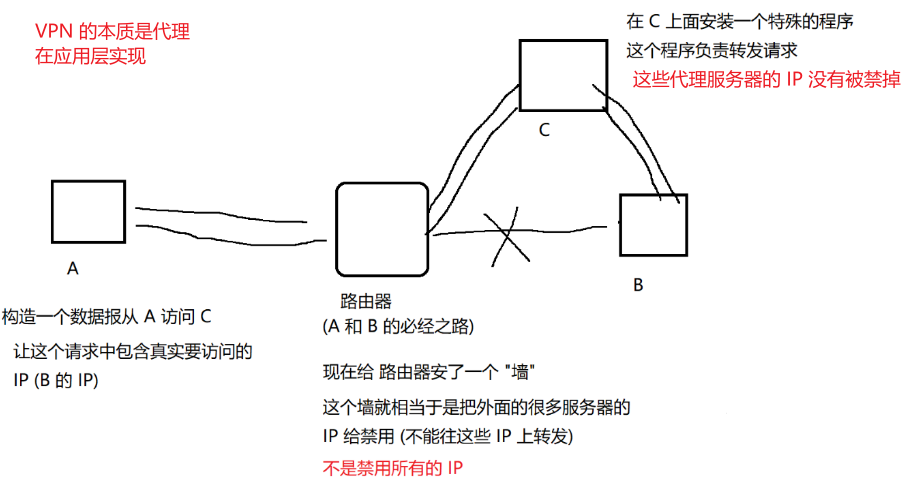

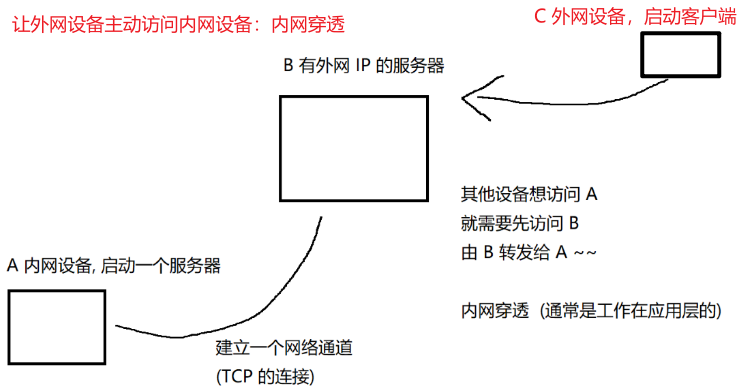

PS：也能实现外网设备主动访问内网设备，那就是内网穿透技术，在应用层实现：
2.3.4、NAT 带来的好处
NAT 机制不仅可以缓解 IP 地址资源紧缺的问题，还能加强普通用户的网络安全性：因为外网设备无法主动访问内网设备，所以我们只要不去主动访问有病毒的网站，就不会被入侵。
2.4、网段划分
一个 IP 地址分为两个部分：网络号和主机号。比如 192.168.2.1，192.168.2 表示网络号，1 表示主机号。

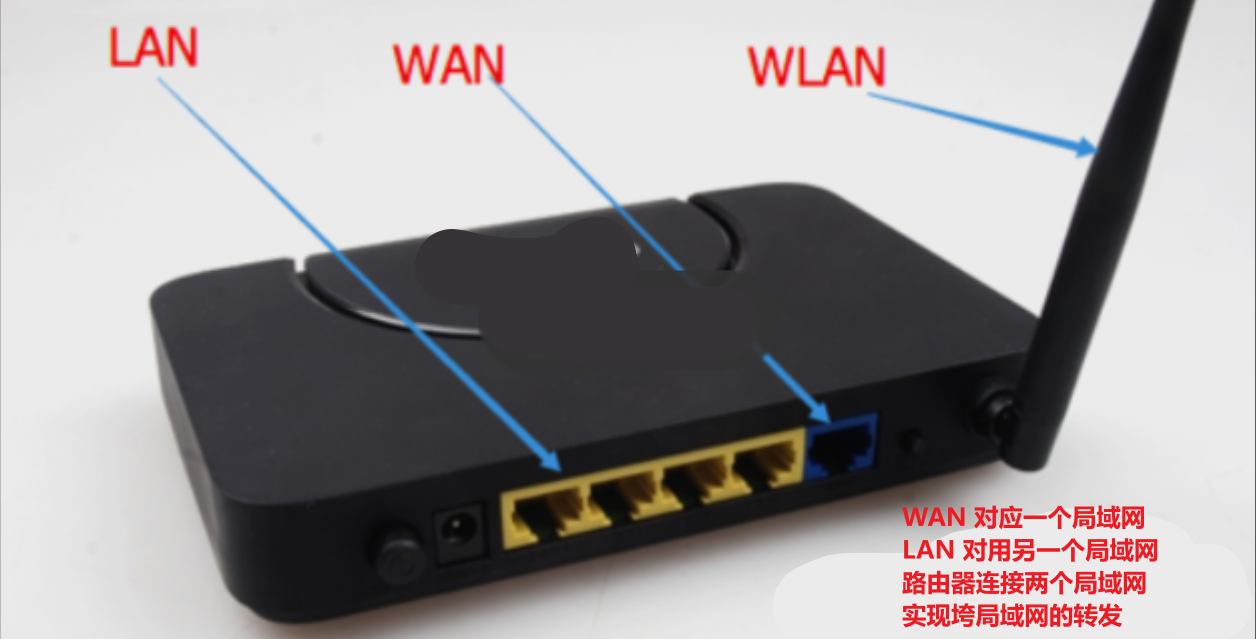

同一个局域网中，网络号必须相同，主机号必须不相同；相邻的局域网（由路由器连接），网络号必须不同。如果不满足以上要求，则无法正常上网。家用路由器的 LAN 口 IP 习惯上设置主机号为 1；路由器会为接入 LAN 口的设备自动分配主机号（DHCP 功能，基于 UDP 应用层协议）。光猫也是路由器，只不过有一个口插光纤，它可以转换光信号和电信号。下图是我家网路的简单示意图：

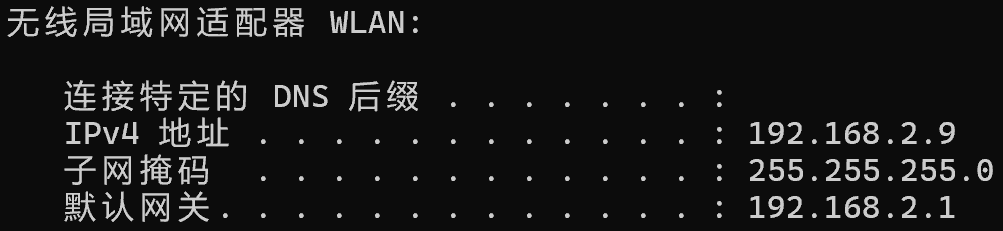

家用路由器的 IP，通常是前 3 个字节属于网络号，但企业/学校/组织机构的路由器就不一定是这种格式了。那么网段划分的通用方法是什么？子网掩码：使用 ipconfig 查看主机的网络信息，每一组对应一个网络接口（网卡/虚拟网卡，又分为有线/无线网卡）。将子网掩码转为二进制，左边都是 1，右边都是 0，1 对应的 IP 部分就是网络号。家用路由器的子网掩码一般是 255.255.255.0，因为家庭的设备比较少，主机号范围 0~ 255 足够用了；如果是企业级的设备很多，就需要减少左边 1 的个数了。 默认网关就是我的电脑连接的路由器的 LAN IP 地址（网络的出入口）。
2.5、三种特殊的 IP 地址
- 网络地址（主机号全0）：表示网段本身，不能分配给任何设备。形如：192.168.1.0。
- 广播地址（主机号全1）：发送到这个地址的数据包将转发给该网络中的所有设备。形如：192.168.255。广播地址由网络层的 IP 协议所支持，只能基于 UDP 协议使用（UDP 是无连接的，TCP 是有连接的，发送方需与该局域网内的所有设备建立连接才可实现，显然困难得多）。广播地址，要区别于微信群聊，群聊是在应用层写程序实现，可以基于 UDP/TCP（把消息发送给服务器，服务器获取成员列表循环依次转发给成员）。应用场景：手机投屏。手机不知道电视的 IP，但可以将数据包转发给广播地址，广播地址转发给局域网内所有设备，安装了投屏软件的设备就会做出响应，如电视。然后电视做出响应，告知手机我的 IP 地址。最后手机就将要播放的视频地址发送给手机 IP。
- 回环地址（127.*）：通过该地址发送的数据，能通过该地址接收。通常使用 127.0.0.1，在 Windows 系统中的别名为 localhost。
2.6、固定的划分方式

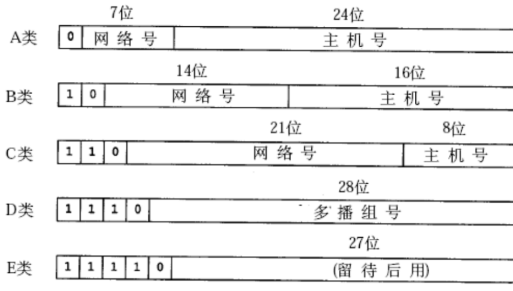

子网掩码是现代的网络划分方式，在教科书上还有一种过时的固定划分方式，他将网络划分分为 5 类（需要简单记忆）：
A、B 类的主机号范围都很大，现实世界的局域网用不了这么多设备，IP 地址浪费严重。
3、路由选择

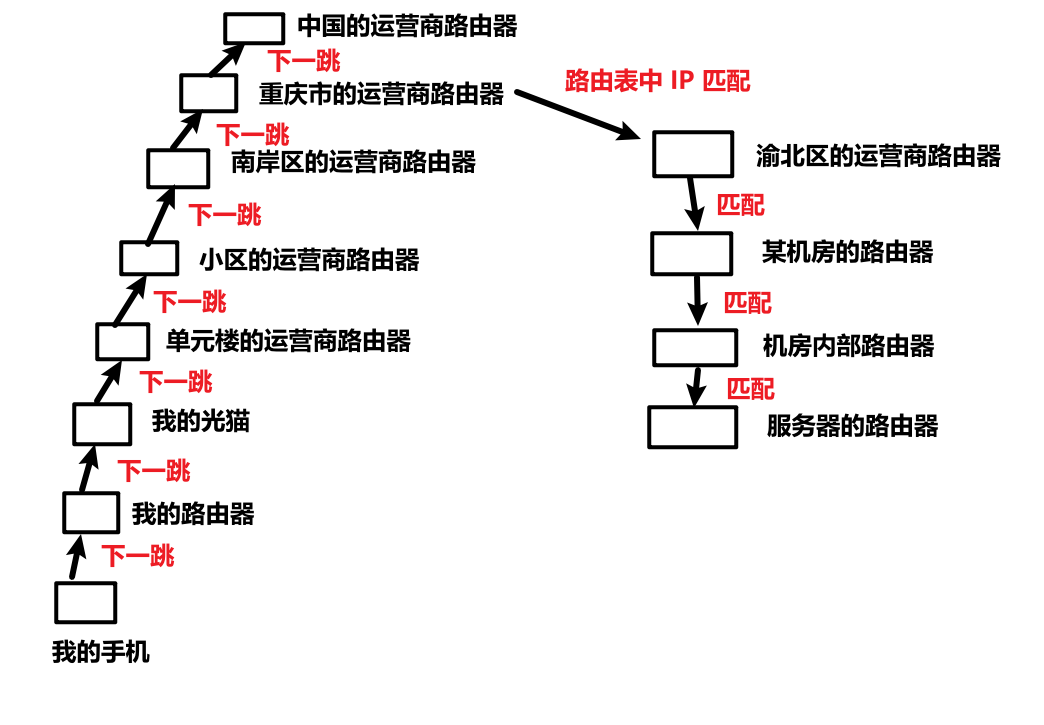

路由选择就是从起点到终点，规划一条合适的路径。路由器无法获得整个网络的全局信息，只能获得相邻设备的情况，因此路由器的路由选择是探索式的：每个路由器都会维护一个“路由表”，是目的 IP 网络号、网络接口（WAN/LAN）的映射关系表，将目的 IP 发送给该路由器，它就会在路由表里查询是否包含目的 IP。如果包含，则直接转发给 WAN/LAN；如果不包含，就转发给默认的路径，即下一跳（next hop）对应的设备，通常是更高一级的路由器。下面举一个例子，从我家发送数据到目的 IP 是重庆市渝北区某个服务器的 IP：
四、数据链路层
负责相邻两个节点间的数据传输。常见协议：
- 以太网（IEEE 802.3）：通过网线/光纤传输。
- Wifi（IEEE 802.11）：通过无线信号传输。

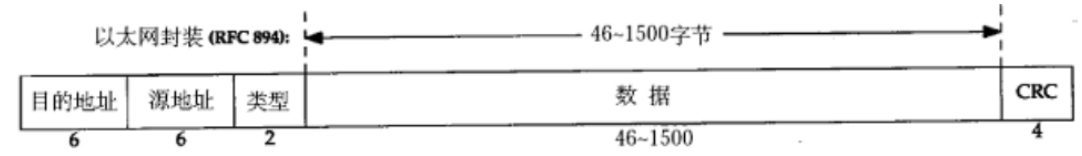

1、以太网帧格式

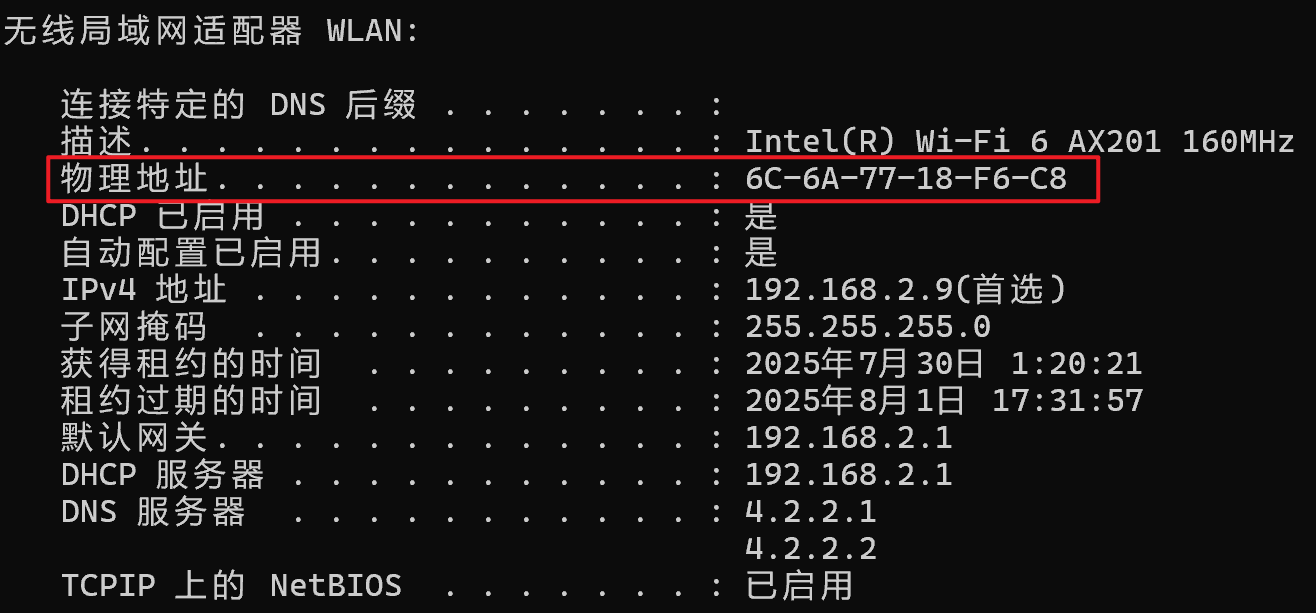

- 目的/源地址：指的 mac/物理地址，有 6 个字节，范围比 IPv6 小但比 IPv4 大很多，可以唯一标识设备，在出厂时写死在网卡中，有些软件绑定设备就是用的 mac 地址。使用 ipconfig /all 查询网络的所有信息：

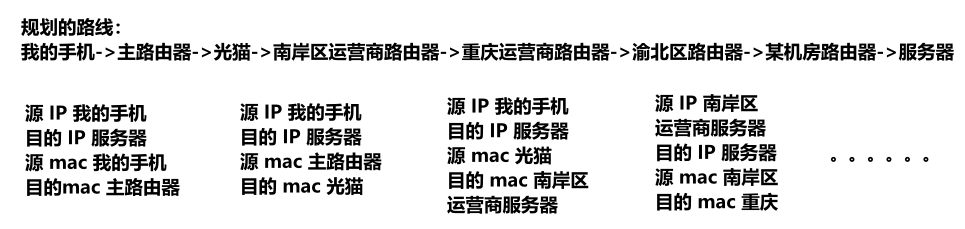

网络层的 IP 地址用于路线规划（描述整个路程起点、终点），数据传输层的 mac 地址用于具体执行（描述每个子区间的起点、终点）：

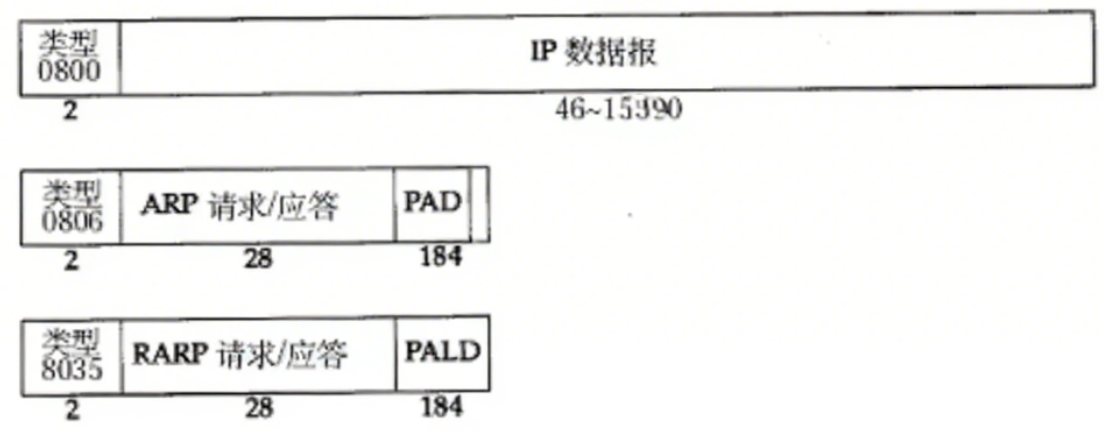

- 类型：载荷交给哪个协议处理。有三种值，以十六进制表示：IP、ARP、RARP。
ARP 协议报文：A 向 B 转发数据，不仅要知道 B 的 IP，还要知道 B 的 mac。在网络层，路由器需要构建路由表，存储目的 IP 和 WAN/LAN 接口的映射关系。在数据链路层，交换机需要构建转发表，存储目的 mac 和具体网络端口的映射关系。ARP 协议报文协助构建转发表，可根据 IP 地址获取对应设备的 mac 地址：因为局域网中的网络设备随时可能下线、上限，因此 ARP 报文会周期性触发进行更新，ARP 广播给局域网中所有设备，请求每个设备的 mac 地址，它们收到 ARP 请求后进行响应，包含自己的 mac 地址。
- 数据：最大字节 1500 只针对以太网，取决于硬件结构，其他协议上限可能不同。这个上限称为最大传输单元（MTU）。1500 字节是一个非常小的值，相当于 1KB 多点，因此 IP 数据包的载荷用不了 64 KB，它的长度在数据链路层就已经限制了，需要拆包。
- CRC：一种校验和算法。
五、DNS

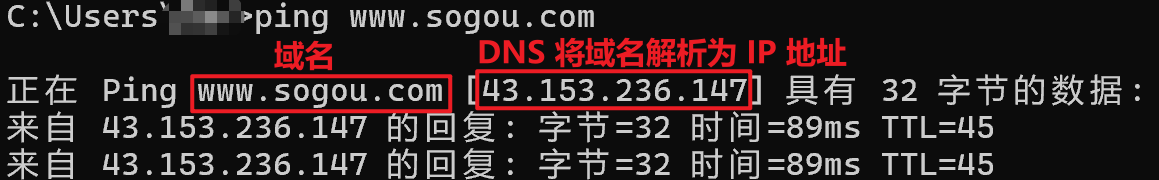

全称域名解析系统，为应用层协议提供域名解析支持。一个域名对应一个 IP 地址，因为 IP 地址不好记，就用具有实际意义的单词来代替。
使用 DNS 的另一个好处：更换机器（IP 地址），只需要更新 DNS 系统中的域名和 IP 地址的映射关系即可，对用户来说没有变化。
早期的 DNS 系统，通过 hosts 文件表示，但随着网站数目变多，手动更新 hosts 文件频繁（网站上线/消亡），就非常麻烦了。
C:\Windows\System32\drivers\etc\hosts：一般都是空的，＃是注释。

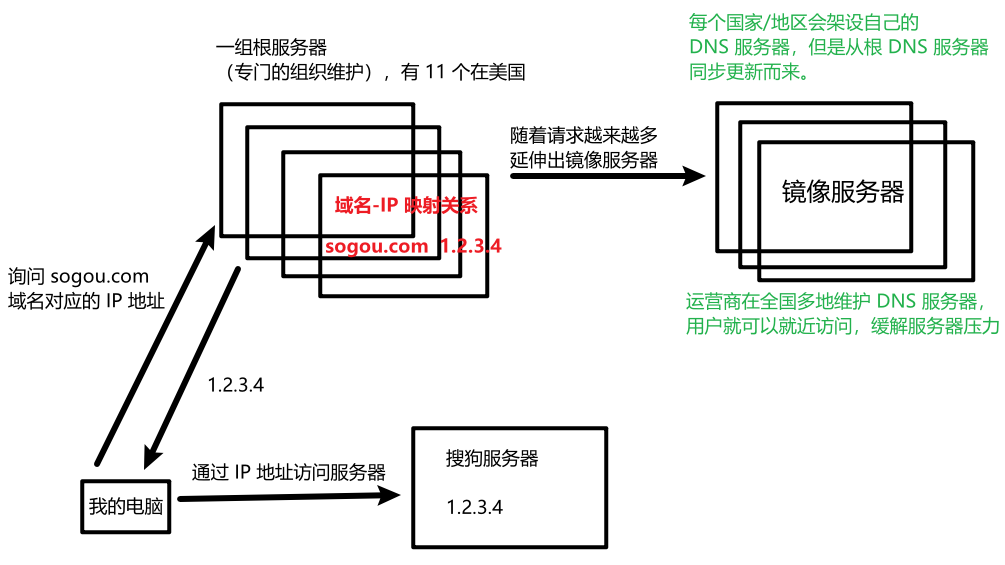

现在的 DNS 系统通过一组 DNS 服务器完成域名解析，但随着全世界的请求越来越多，开始寻求其它缓解方法：
- 缓存域名解析结果，大幅降低访问 DNS 服务器的频率：当首次访问域名，会向 DNS 服务器查询 IP 地址，然后操作系统、浏览器会保存该映射关系。在缓存未过期的一段时间内，再次访问同样的域名，就可以在缓存中直接获取 IP 地址。
- 分布式系统，引入更多的硬件资源：

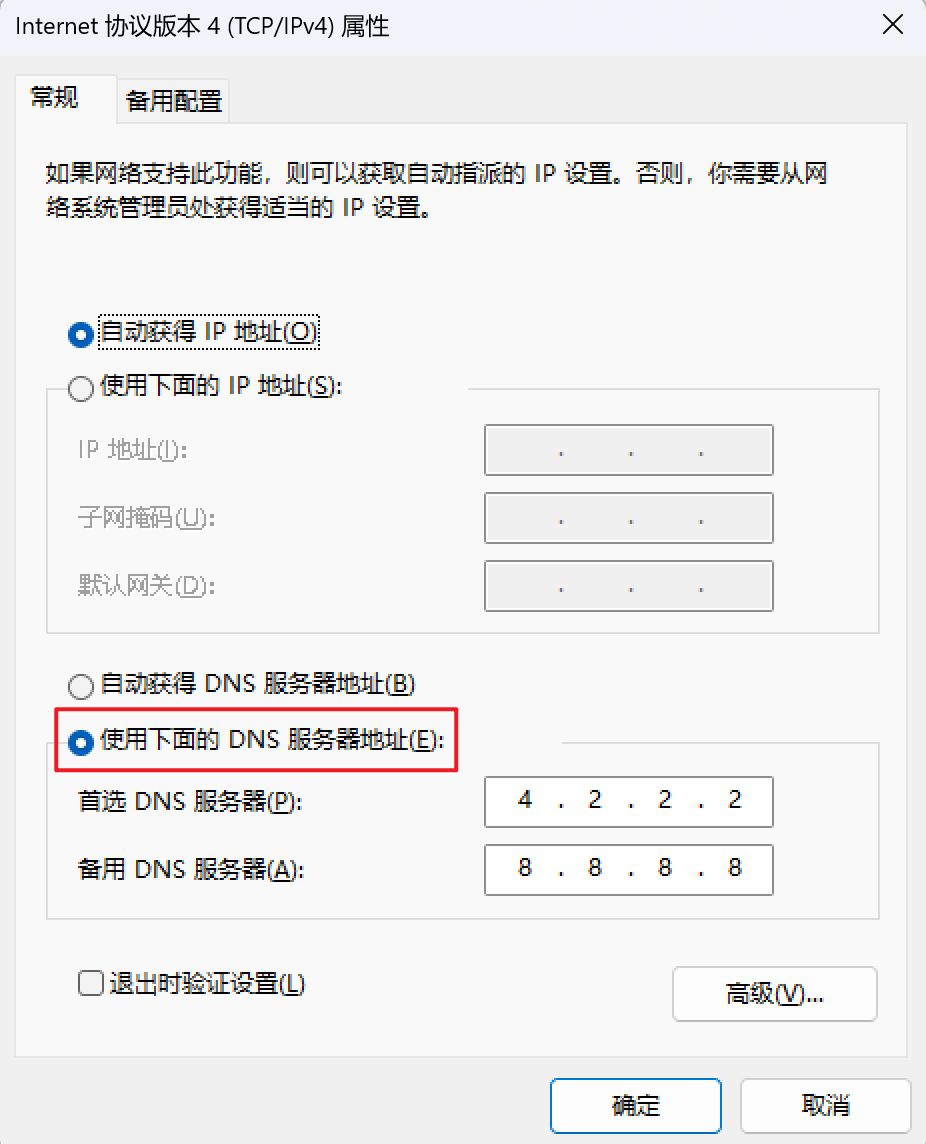

当浏览器打不开网站时，大概率是 DNS 服务器挂了，那么就可以在电脑上配置，更换 DNS 服务器 IP 地址（可以用谷歌的 DNS 服务器 8.8.8.8）：
查看网络连接-》WLAN-》右键属性-》双击 Internet 协议版本 4（TCP/IPv4）-》将自动改为自己设置：
