【音视频】WebRTC 一对一通话-实现概述

一、实现方案

1.1 Web端

Web端使用html+JavaScript实现，因为WebRTC提供了一套完整的js接口可以调用，我们只需要调用RTCPeerConnection类就可以实现音视频通话，Web端主要实现以下部分：

1. 界面设计
2. 信令交互
3. 媒体协商
4. 网络协商
5. 音视频流处理

1.2 服务器端

1.2.1 信令服务器

信令服务器这边我们使用C++开发，与Web端使用WebSocket进行通讯，使用JSON封装消息，因此在服务端我们引入WebSocketpp和nlonlohmann两个开源库，简化项目的实现难度，服务端实现以下功能：

1. 维护一个通话房间，保持一对一通话逻辑
2. 转发信令、媒体协商、网络协商消息

1.2.2 stun+turn服务器

stun服务器主要用于P2P打洞，turn服务器用于在打洞失败后的中继服务器，我们这里使用的是开源的服务器coturn，内部集成了stun和turn服务器

1.3 测试环境

Web端使用的是微软的Edge浏览器，两个服务器都搭建在虚拟机Ubuntu上，局域网内通讯

二、信令设计

信令采取JSON格式封装，主要实现下面8个信令

1. join 加入房间

2. resp_­join 当join房间后发现房间已经存在另一个人时则返回另一个人的uid；如果只有自己则不返回

3. leave 离开房间，服务器收到leave信令则检查同一房间是否有其他人，如果有其他人则通知他有人离开

4. new_­peer 服务器通知客户端有新人加入，收到new­peer则发起连接请求

5. peer_­leave 服务器通知客户端有人离开

6. offer 转发offer sdp

7. answer 转发answer sdp

8. candidate 转发candidate sdp

2.1 加入房间 join

当有人加入房间的时候发送向服务器发送这个信令

var jsonMsg = {
	'cmd': 'join',
	'roomId': roomId,
	'uid': localUserId,
};

2.2 回复加入房间的人 resp-join

这个信令主要是服务器告知加入房间的那个人，房间里面另一个人的信息，如果房间里面只有自己，则不会发送：

jsonMsg = {
	'cmd': 'resp‐join',
	'remoteUid': remoteUid
};

2.3 告知在房间里的人 new_peer

这个信令和resp-join不一样的是，它是告诉房间里面的人加入者的信息，即服务器发送加入者的信息给房间里面的人：

var jsonMsg = {
	'cmd': 'new‐peer',
	'remoteUid': uid
};

2.4 主动离开房间 leave

主动离开房间的时候，向服务器发送leave信令，服务器告知另一个人他已经离开了，如果房间没人就不需要了：

var jsonMsg = {
	'cmd': 'leave',
	'roomId': roomId,
	'uid': localUserId,
};

2.5 告知在房间里面的人 peer_leave

有人离开的时候，如果房间里面还有人，那么服务器就会发送这条信令到客户端，告知另一个人已经离开了：

var jsonMsg = {
	'cmd': 'peer‐leave',
	'remoteUid': uid
};

2.6 转发 offer

这个信令是客户端发送offer到服务端，服务端转发给对端的：

var jsonMsg = {
	'cmd': 'offer',
	'roomId': roomId,
	'uid': localUserId,
	'remoteUid':remoteUserId,
	'msg': JSON.stringify(sessionDescription)
};

2.7 转发 answer

和offer类似，服务端收到offer，需要回复一个answer，这个也是由服务器进行转发的：

var jsonMsg = {
	'cmd': 'answer',
	'roomId': roomId,
	'uid': localUserId,
	'remoteUid':remoteUserId,
	'msg': JSON.stringify(sessionDescription)
};

2.8 转发 candidate

candidate是进行网络协商，同样需要服务端转发，其中一端收集到candidate之后，会通过服务器转发到客户端，协商后会将candidate存在客户端

var jsonMsg = {
	'cmd': 'candidate',
	'roomId': roomId,
	'uid': localUserId,
	'remoteUid':remoteUserId,
	'msg': JSON.stringify(candidateJson)
};

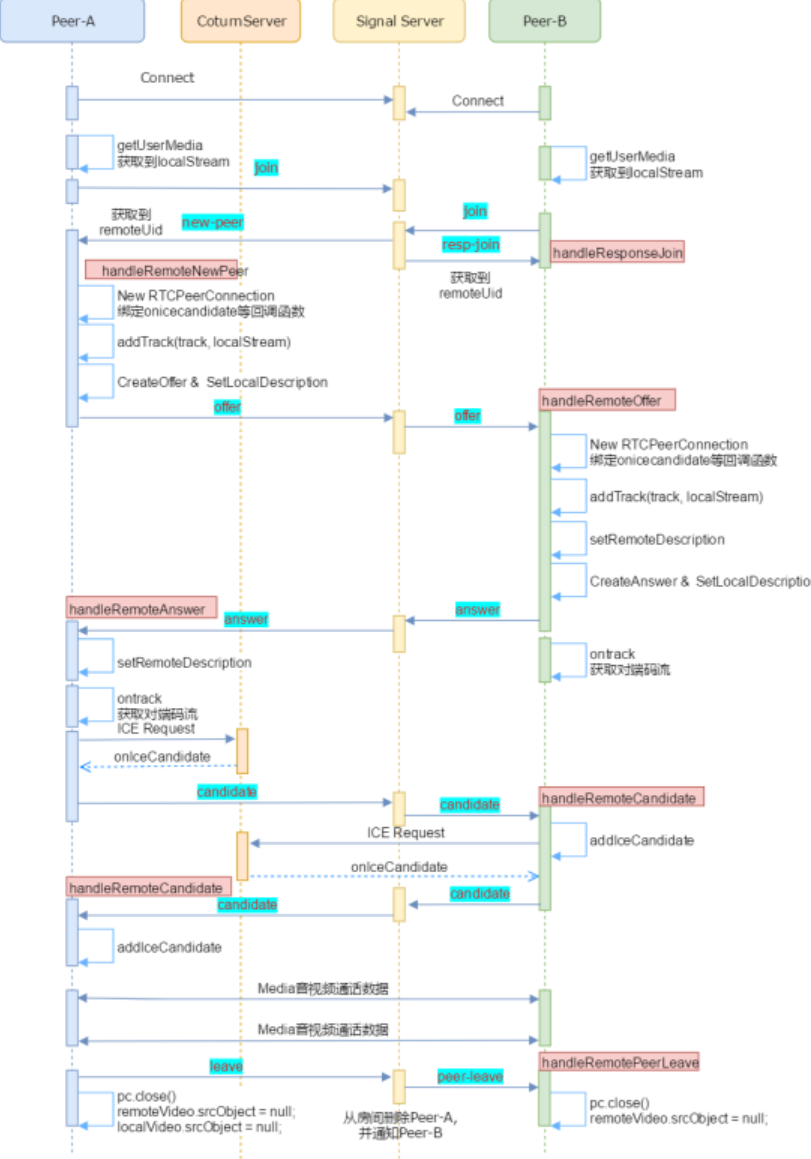

2.9 信令交互

完整的信令交互如下：

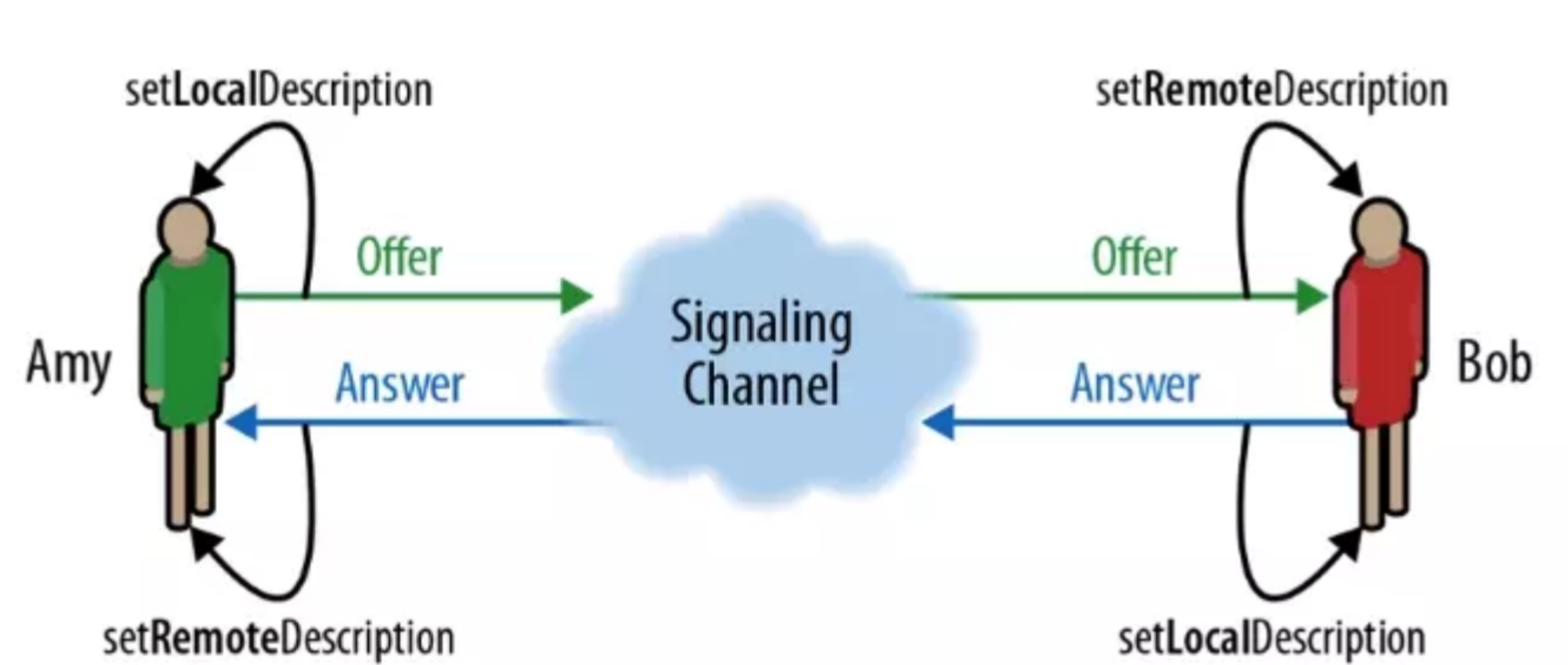

三、媒体协商

• 首先，呼叫方创建 Offer 类型的 SDP 消息。创建完成后，调用 setLocalDescriptoin 方法将该 Offer 保存到本地 Local 域，然后通过信令将 Offer 发送给被呼叫方。

• 被呼叫方收到 Offer 类型的 SDP 消息后，调用 setRemoteDescription 方法将 Offer 保存到它的 Remote 域。

• 作为应答，被呼叫方要创建 Answer 类型的 SDP 消息，Answer 消息创建成功后，再调用 setLocalDescription方法将 Answer 类型的 SDP 消息保存到本地的 Local 域。最后，被呼叫方将 Answer 消息通过信令发送给呼叫方。至此，被呼叫方的工作就完部完成了。

• 接下来是呼叫方的收尾工作，呼叫方收到 Answer 类型的消息后，调用 RTCPeerConnecton 对象的setRemoteDescription 方法，将 Answer 保存到它的 Remote 域。至此，整个媒体协商过程处理完毕。

• 当通讯双方拿到彼此的 SDP 信息后，就可以进行媒体协商了。媒体协商的具体过程是在 WebRTC 内部实现的，我们就不去细讲了，你只需要记住本地的 SDP 和远端的 SDP 都设置好后，协商就算成功了。

createOffer

• 作用：由发起方（通常是呼叫方）创建一个 SDP（会话描述协议）提议，用于描述本地媒体能力（如是否接收音视频等），以启动 WebRTC 连接协商。

• 基本格式：
  aPromise = myPeerConnection.createOffer([options]);

可选参数options：

var options = {
  offerToReceiveAudio: true,  // 是否希望接收音频，默认true
  offerToReceiveVideo: true,  // 是否希望接收视频，默认true
  iceRestart: false           // 是否在连接活跃时重启ICE网络协商（仅活跃状态下false有效）
};

createAnswer

• 作用：由接收方（通常是被叫方）根据收到的Offer创建应答 SDP，回应自身的媒体能力，完成协商过程。

• 基本格式：
  aPromise = RTCPeerConnection.createAnswer([options]);

• 注意：目前options参数无效，无需传入配置。

setLocalDescription

• 作用：设置本地的会话描述（本地生成的Offer或Answer），使本地 PeerConnection 知晓自身的媒体配置。

• 基本格式：
  aPromise = RTCPeerConnection.setLocalDescription(sessionDescription);
  （sessionDescription为createOffer或createAnswer返回的 SDP 对象）

setRemoteDescription

• 作用：设置远程的会话描述（对方发送的Offer或Answer），使本地 PeerConnection 知晓对方的媒体配置，从而完成双方能力匹配。

• 基本格式：
  aPromise = pc.setRemoteDescription(sessionDescription);
  （sessionDescription为对方通过信令服务器传递的 SDP 对象）

addTrack

• 作用：向 PeerConnection 中添加本地媒体轨（音频 / 视频），使该媒体流能被传输到对端。

• 基本格式：
  rtpSender = rtcPeerConnection.addTrack(track, stream...);

• 参数说明：

  • track：要添加的媒体轨（如getUserMedia获取的音频轨audioTrack或视频轨videoTrack）。
  • stream：媒体轨所属的流（通常是getUserMedia返回的MediaStream对象）。

• 返回值：rtpSender对象，用于控制媒体轨的发送过程。

四、网络协商

主要是使用addIceCandidate方法：

• addIceCandidate 是 WebRTC 中用于完成 ICE（Interactive Connectivity Establishment，交互式连接建立） 网络协商的核心方法。ICE 的作用是在复杂网络环境（如 NAT、防火墙后）中，帮助两个端点（Peer）发现彼此可达的网络路径（IP 地址 + 端口），最终建立直接的媒体传输通道。

• 当本地或远端生成 ICE 候选者（Candidate）时，需要通过信令服务器将候选者传递给对方，对方再通过 addIceCandidate 方法将其添加到本地的 RTCPeerConnection 实例中，从而完成网络路径的验证与选择。

基本格式

aPromise = pc.addIceCandidate(candidate);

• 返回值：一个 Promise 对象，用于处理添加候选者的成功或失败（如候选者无效、超时等）。
• 参数 candidate：ICE 候选者对象，包含网络路径的关键信息。

candidate 对象的属性

ICE 候选者由底层网络栈生成，包含以下关键属性（不同平台可能有细微差异）：

Android 与 Web 端的差异

ICE 候选者的处理逻辑在本质上一致，但由于平台 API 设计不同，存在以下细节差异：

Web 端（浏览器）：

• 浏览器会自动生成 RTCIceCandidate 对象，通过信令服务器接收的候选者数据（通常是 JSON 格式）可直接用于构造对象：

// 从信令服务器接收的候选者数据（示例）
const candidateData = {
  candidate: "candidate:1 1 UDP 2130706431 192.168.1.100 5678 typ host",
  sdpMid: "audio",
  sdpMLineIndex: 0
};
// 构造 ICE 候选者并添加
const iceCandidate = new RTCIceCandidate(candidateData);
pc.addIceCandidate(iceCandidate)
  .then(() => console.log("候选者添加成功"))
  .catch(err => console.error("添加失败：", err));

Android 端（WebRTC 原生 API）：

• 需要通过 IceCandidate 类手动构造对象，注意参数类型匹配（如 sdpMLineIndex 为 int 类型）：

// 从信令服务器接收的候选者数据（示例）
String candidateStr = "candidate:1 1 UDP 2130706431 192.168.1.100 5678 typ host";
String sdpMid = "audio";
int sdpMLineIndex = 0;

// 构造 IceCandidate 对象
IceCandidate iceCandidate = new IceCandidate(sdpMid, sdpMLineIndex, candidateStr);
// 添加到 PeerConnection
peerConnection.addIceCandidate(iceCandidate);

注意：Android 端的 addIceCandidate 方法没有返回 Promise，而是通过 PeerConnection.Observer 的回调（如 onIceCandidateError）处理结果。

显示远端媒体流

ICE 协商完成、媒体通道建立后，远端的音视频流会通过 RTCPeerConnection 传输到本地。本地需要监听流事件，获取远端媒体轨（Track），并通过 HTML 元素（如 <video>、<audio>）显示或播放。

1. 监听媒体轨事件：
   远端媒体流传输时，本地 RTCPeerConnection 会触发 track 事件（替代了旧版的 addstream 事件，addstream 已废弃），事件中包含远端的媒体轨（MediaStreamTrack）。

2. 关联媒体流与元素：
   将获取到的媒体轨添加到 MediaStream 中，再将流绑定到 <video> 或 <audio> 元素的 srcObject 属性，即可显示或播放。

Web端示例

<!-- 用于显示远端视频的元素 -->
<video id="remoteVideo" autoplay playsinline></video>

<script>
const pc = new RTCPeerConnection(config);
const remoteVideo = document.getElementById('remoteVideo');

// 监听远端媒体轨事件
pc.ontrack = (event) => {
  // event.streams 可能包含远端的 MediaStream（若对方通过 addTrack 关联了流）
  const remoteStream = event.streams[0];

  if (remoteStream) {
    // 将远端流绑定到 video 元素
    remoteVideo.srcObject = remoteStream;
  } else {
    // 若没有关联流，手动创建流并添加轨道
    const newStream = new MediaStream();
    newStream.addTrack(event.track);
    remoteVideo.srcObject = newStream;
  }
};
</script>

五、RTCPeerConnection

构造函数

RTCPeerConnection 是 WebRTC 端到端连接的核心对象，用于管理媒体协商、ICE 网络连接、媒体流传输等全过程，构造函数可通过配置参数自定义连接行为。

基本语法

pc = new RTCPeerConnection([configuration]);

• 参数 configuration：可选配置对象，用于自定义连接策略（如媒体传输方式、ICE 服务器等），缺省时使用浏览器默认配置。

核心配置项（configuration）

配置示例

// 典型的 RTCPeerConnection 配置
const configuration = {
  bundlePolicy: "max-bundle",
  iceTransportPolicy: "all",
  iceServers: [
    { urls: "stun:stun.l.google.com:19302" }, // 公共 STUN 服务器（用于获取公网地址）
    {
      urls: "turn:turn.example.com:3478",
      username: "user123",
      credential: "pass456"
    } // TURN 服务器（用于中继，当直连失败时）
  ],
  rtcpMuxPolicy: "require"
};

const pc = new RTCPeerConnection(configuration);

重要事件

RTCPeerConnection 通过事件机制反馈连接状态、媒体流变化等关键信息，是实现实时通信逻辑的核心依据。

1. onicecandidate

• 触发时机：本地 ICE 框架生成新的 ICE 候选者（网络路径信息）时触发；当所有候选者收集完成后，会触发一次 candidate 为 null 的事件。

• 作用：获取本地候选者并通过信令服务器发送给对端，用于完成 ICE 网络协商。

• 示例：

  pc.onicecandidate = (event) => {
    if (event.candidate) {
      // 发送候选者给对端（通过信令服务器）
      signalingServer.send({ type: "candidate", candidate: event.candidate });
    } else {
      // 所有候选者收集完成
      console.log("ICE 候选者收集完毕");
    }
  };


2. ontrack

• 触发时机：远端通过 addTrack 添加的媒体轨（音频/视频）传输到本地时触发（替代了旧版的 onaddstream 事件，onaddstream 已废弃）。

• 作用：获取远端媒体轨，用于显示或播放远端音视频。

• 事件对象属性：

  • track：远端媒体轨（MediaStreamTrack 实例，如音频轨 AudioTrack 或视频轨 VideoTrack）；
  • streams：远端媒体轨所属的 MediaStream 数组（若对端关联了流）。

• 示例：

const remoteVideo = document.getElementById("remoteVideo");

pc.ontrack = (event) => {
const [remoteStream] = event.streams;
// 将远端流绑定到 video 元素播放
if (remoteStream) {
  remoteVideo.srcObject = remoteStream;
} else {
  // 若对端未关联流，手动创建流并添加轨道
  const newStream = new MediaStream();
  newStream.addTrack(event.track);
  remoteVideo.srcObject = newStream;
}
};

3. onconnectionstatechange

• 触发时机：RTCPeerConnection 的整体连接状态变化时触发（反映端到端连接的最终状态）。

• 状态值（pc.connectionState）：

  • new：初始状态，连接尚未建立；
  • connecting：正在建立连接（SDP 协商或 ICE 连接中）；
  • connected：连接已完全建立，媒体可正常传输；
  • disconnected：连接中断（如网络临时故障，可能恢复）；
  • failed：连接失败（无法恢复，需重新创建连接）；
  • closed：连接已被主动关闭（调用 pc.close() 后）。

• 示例：

pc.onconnectionstatechange = (event) => {
	switch (pc.connectionState) {
	  case "connected":
		console.log("连接已建立，可传输媒体");
		break;
	  case "disconnected":
		console.warn("连接中断，尝试重连...");
		break;
	  case "failed":
		console.error("连接失败，需重新初始化");
		// 处理失败逻辑（如重新创建 RTCPeerConnection）
		break;
	  case "closed":
		console.log("连接已关闭");
		break;
	}
};

4. oniceconnectionstatechange

• 触发时机：ICE 连接状态变化时触发（专注于网络层连接状态，比 connectionState 更细致）。

• 状态值（pc.iceConnectionState）：

  • new：ICE 开始初始化；
  • checking：正在检查本地与远端的候选者，尝试建立连接；
  • connected：ICE 已找到可用路径，媒体开始传输（但可能仍在收集更多候选者）；
  • completed：ICE 候选者收集完成，且已确定最佳路径；
  • failed：ICE 无法找到可用路径（需检查 ICE 服务器配置）；
  • disconnected：ICE 连接中断（如网络变化）；
  • closed：ICE 连接已关闭。

• 示例：

pc.oniceconnectionstatechange = (event) => {
	console.log("ICE 连接状态：", pc.iceConnectionState);
	if (pc.iceConnectionState === "failed") {
	  console.error("ICE 连接失败，可能需要重启 ICE 协商");
	  // 可尝试调用 pc.restartIce() 重启协商
	}
};
