杀回Stable Diffusion的时代

Control Net

Adding Conditional Control to Text-to-Image Diffusion Models

很久没有碰SD相关的了，现在复习一下。emmm 主要keypoints 有3个：

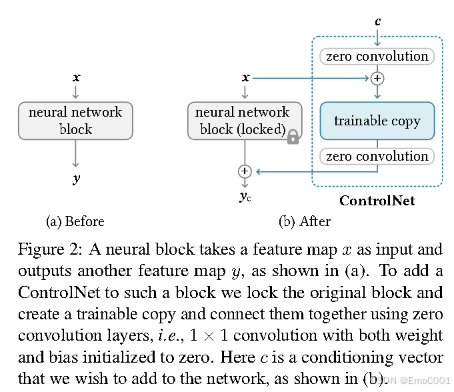

zero convolution
一堆用于和Unet 交互的 module, 这里叫做trainale copy，
locked block

Spatial conditioning 一般指可以finer-grained control 生成结果的东西

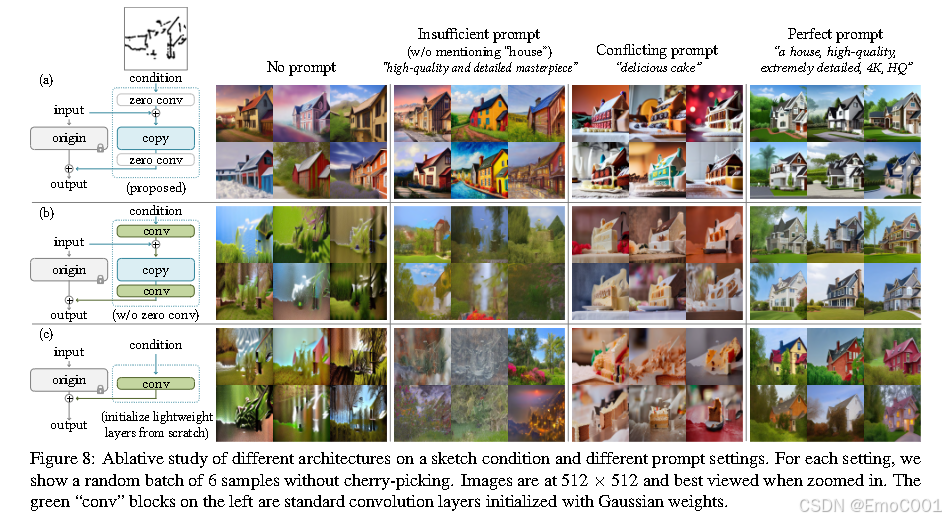

这里在前后加上zero convolution 主要是为了training 初始考虑，一开始防止污染pretrained的hidden
states.(ps：lock住了，还会被影响？那后面这个zero convolution 的weight会从0
变成有意义的数值吧？然后最后使用的时候，需要去掉这两个辅助性质的zero convolution 只用trainale copy吗？)

原有的块虽然被锁定（参数冻结），但在正向传播时，隐藏状态仍是动态计算的。如果不使用零初始化，直接注入新条件信号可能会引入随机噪声（来自trainable copy中未初始化或初始化不当的参数），这可能在早期训练中传播并暂时降低性能。锁定防止参数更新导致灾难性遗忘，但不直接保护计算图中的噪声输入或添加。通过从零开始，zero convolution 确保初始“无操作”行为，随着训练进行，其权重会通过梯度更新逐渐从零增长为有意义的值，从而“学习”如何融入条件信号，而不会突然干扰。

在推理（最终使用）时，不需要去除这些zero convolution层——它们是ControlNet架构的组成部分。它们并非纯辅助性质；训练后，它们携带学习到的参数，用于调节条件注入。去除它们会破坏控制机制。完整结构（包括zero convolution）用于生成，支持多条件组合（如多个ControlNet的输出求和，用于边缘+姿势）。

我记得需要交互的trainable copy 需要保持和pretrain model的layer一致，才能使用吧？

是的，trainable copy 需要保持与预训练模型的层结构一致（包括层类型、维度等），才能确保在计算图中兼容并通过加法操作（如通过 zero convolution）无缝交互。如果不一致，就无法正确添加隐藏状态或注入条件信号。

我记得好像Lora是做了像factor的事情，controlnet 好像会更粗暴的直接替换？

LoRA 的确是通过低秩分解（low-rank factorization）来高效适配预训练模型，它只训练权重更新的低秩矩阵（A 和 B），参数量很少（通常远少于原模型），本质上是参数偏移，而不复制整个块。

ControlNet 相对“粗暴”一些，它创建了完整的 trainable copy（参数量约 190M，相比 Stable Diffusion 的 860M），但不是直接替换原层——而是并行运行：原 locked block 处理原始输入，trainable copy 处理带条件信号的输入，然后通过 zero convolution 加法合并输出。这保留了预训练知识，同时允许端到端学习复杂控制。

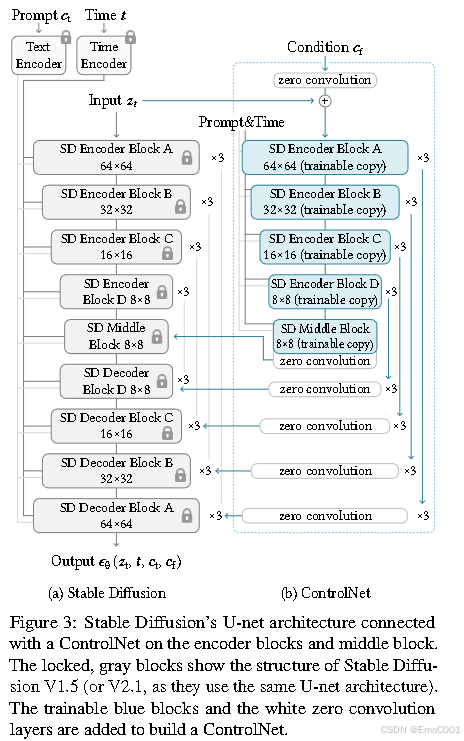

Multi-Scale Control Injection

这个是相当于额外又给unet里代表不同resolutions的blocks 注入一个 encoded conditioning vector（Ps:只是一个vector吗？是每层有各自的还是全部用同一个？）

在 ControlNet 中，多尺度控制注入（Multi-Scale Control Injection）本质上是将 input condition（conditioning image $c_i$，如边缘图、姿势图等）的 feature representation（特征表示，即 $c_f=E(c_i)$）与 U-Net 的不同分辨率（scales） blocks 挂钩，从而提供分层、从粗到细的 spatial conditioning 指导。具体来说，这个过程从一个单一的 compact spatial feature map $c_f$（形状如 64×64×C，C 为通道数，通常从 128 开始）开始，通过 trainable copies 的逐层处理和注入，实现与 U-Net 编码阶段（12 个 encoding blocks 和 1 个 middle block，对应 64×64、32×32、16×16、8×8 等分辨率）的无缝挂钩。

cf 的来源与初始形式

$c_f$ 直接来自于 input condition 的 feature representation：它是通过一个小编码器网络 E（四层卷积层，每层使用 4×4 内核和 2×2 步幅）从原始 $c_i$（通常 512×512 像素）提取出的单一 spatial feature map。
注意：$c_f$ 不是简单的 scalar vector，而是一个具有空间结构的特征图（spatial feature map），这使得它能捕捉 input condition 的布局细节，并作为起点与 U-Net 的多尺度结构挂钩。

如何与 U-Net 不同 scales 挂钩？

单一 cf 的注入起点：$c_f$ 首先通过第一个 zero convolution（初始化为零）添加到 ControlNet 的初始输入（对应 U-Net 的最高分辨率块，64×64）。这确保了渐进学习：训练初期不干扰预训练状态，随着权重从零渐变，$ c_f $ 的信号开始生效。

逐层“挂钩”与多尺度传播：ControlNet 的 trainable copies（复制 U-Net 的 downsampling blocks）会处理这个注入后的输入，从高分辨率开始逐层 downsampling（通过卷积、注意力等操作）。在这个过程中，$c_f$ 的信号被逐步变换和精炼，生成对应每个分辨率（64×64 → 32×32 → … → 8×8）的中间输出。这些输出不是独立的 cf 拷贝，而是通过 trainable copies 的参数更新而“分化”的结果——高分辨率挂钩细粒度细节（如边缘纹理），低分辨率挂钩整体结构（如物体布局）。

输出注入：每个 trainable copy 块的输出，再通过第二个 zero convolution 添加到 U-Net 对应 locked 块的输出中，实现多尺度注入：确保条件指导在整个 U-Net 编码路径上分层生效，提供从粗（低分辨率）到细（高分辨率）的控制。

这种设计让读者从一开始就看到：input 的 feature representation $c$
