Qwen-2-5-VL边缘计算实战：基于BM1684X的多模态工业部署全解析

一、部署意义与应用场景

1.1 Qwen-2-5-VL与BM1684X的组合

行业意义：

• 边缘AI革命：大模型从云端下沉到边缘设备是当前AI发展的关键趋势。根据ABI Research数据，到2026年，75%的企业数据将在边缘处理

• 成本效益：相比云端部署，边缘部署可降低80%的长期运营成本（IDC 2023报告）

• 隐私安全：医疗、金融等敏感数据无需上传云端，满足GDPR等合规要求

典型应用场景：

1. 智能安防：实时分析监控视频中的异常行为（如工厂违规操作识别）

2. 工业质检：生产线上的多模态质量检测（外观+文字标签联合分析）

3. 零售分析：货架商品识别与顾客行为理解

4. 车载系统：低延迟的驾驶场景理解与交互

1.2 BM1684X的独特优势

硬件特性：

• 32TOPS INT8算力，特别适合Transformer架构的量化部署

• 独特的内存访问模式（Twin/Quadruplets Interleave）优化大模型参数吞吐

• 专用DQ/RQ加速指令，提升量化模型执行效率

二、深度环境配置指南

2.1 系统烧录

为了让BM1684X开发板顺利启动，我们需要将Ubuntu 20.04系统镜像烧录到TF卡中，使其作为启动介质。

选择TF卡作为启动方式，主要有以下几点考虑：

• BM1684X开发板通常不预装操作系统，需要用户自行安装；

• 与直接烧写到eMMC相比，使用TF卡启动更为安全，能有效避免因操作失误导致的设备损坏；

• TF卡便于系统迁移和备份，提高开发灵活性。

烧录方法：使用 balenaEtcher 等工具，将系统镜像写入TF卡。完成后，将TF卡插入开发板的TF卡槽即可启动。

# 在Linux主机操作（示例）# 步骤1：插入TF卡，确认设备节点（通常为/dev/sdX）
lsblk

# 步骤2：下载系统镜像（以V24.04.01为例）
wget https://sophon-file.sophon.cn/sophon-prod-s3/drive/24/04/01/sophon-img-ubuntu20.04-arm64-20240401.img.gz

# 步骤3：解压并烧录（注意替换sdX为实际设备）
gunzip sophon-img-ubuntu20.04-arm64-20240401.img.gz
sudo dd if=sophon-img-ubuntu20.04-arm64-20240401.img of=/dev/sdX bs=4M status=progress
sync

关键注意：

• 使用sync命令确保写入完成

• 推荐使用Class 10及以上速度的TF卡

• 首次启动后执行resize2fs /dev/mmcblk0p1扩展根分区

2.2 Python环境配置

目的：创建专用的 Python 3.10 虚拟环境，并安装基础依赖。

原因：

• Qwen-2-5-VL 依赖特定版本的 Python 库；

• 虚拟环境可避免与系统 Python 冲突；

• Python 3.10 在类型提示和性能优化方面表现更优，适合 AI 应用开发。

操作步骤：

# 步骤1：安装Python 3.10sudo apt install -y python3.10 python3.10-venv

# 步骤2：创建虚拟环境（在/data分区保证足够空间）
python3.10 -m venv /data/qwen_env --system-site-packages

# 步骤3：激活环境并升级pipsource /data/qwen_env/bin/activate
python -m pip install --upgrade pip

# 步骤4：安装核心依赖（使用清华镜像加速）
pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple
pip install torch==2.1.0 torchvision==0.16.0 --extra-index-url https://download.pytorch.org/whl/cu118

典型问题排查：

• 若遇到GLIBC_2.32 not found错误，需更新系统：sudo apt upgrade libc6

• 内存不足时添加交换空间：

sudo fallocate -l 8G /swapfile
sudo chmod 600 /swapfile
sudo mkswap /swapfile
sudo swapon /swapfile

三、模型部署深度解析

3.1 模型获取与转换

目的：获取 Qwen-2-5-VL 模型（BM1684X 专用格式），可选择下载已编译模型或手动转换原始模型。

原因：

• 预编译 .bmodel 文件已针对 BM1684X 的指令集进行优化，开箱即用；

• 原始 PyTorch 模型需要经过量化与编译，才能在 TPU 上高效运行；

• 若需使用自定义模型，需掌握完整的模型转换流程，便于迁移和调试。

操作步骤：

# 方案A：直接下载预编译模型（推荐）
wget https://example.com/qwen2_5-vl_bm1684x_int4_seq1024.bmodel  -O /data/models/qwen_vl.bmodel

# 方案B：从PyTorch模型转换（需TPU-MLIR工具链）
tpu_mlir --model qwen_vl.onnx \
         --input_shape "1,3,448,448" \
         --input_type float32 \
         --output_type int8 \
         --calibration_dataset ./cali_images/ \
         --quantize \
         --processor bm1684x \
         --output qwen_vl_int8.bmodel

转换原理：

1. 图优化：合并冗余算子，将PyTorch算子映射为TPU原生算子

2. 量化校准：使用校准数据集统计激活值分布，确定最优量化参数

3. 指令生成：根据BM1684X的SIMD架构生成高效机器码

3.2 内存优化配置

目的： 调整BM1684X的内存访问模式以适应大模型需求。

原因：

• 默认内存模式可能造成带宽瓶颈

• 不同场景需要不同的内存访问策略：

  • 视频分析：需要独立带宽给视频编解码

  • 纯推理任务：需要最大化内存吞吐

操作步骤：

# 查看当前模式cat /proc/sophon/mem_mode

# 模式切换（需要root权限）# 模式0：独立通道（调试用）echo 0 > /proc/sophon/mem_mode

# 模式1：双通道交叉（视频+AI场景）echo 1 > /proc/sophon/mem_mode

# 模式2：四通道全交叉（纯AI推理）echo 2 > /proc/sophon/mem_mode && sync

性能对比数据：

四、实战：智能安防部署案例

4.1 场景需求

某工厂需要实时监测以下情况：

• 人员是否佩戴安全帽

• 设备操作是否符合规程

• 危险区域闯入检测

4.2 部署方案

import cv2
from qwen_vl_wrapper import QwenVL

# 初始化
model = QwenVL(
    bmodel_path="/data/models/qwen_vl.bmodel",
    tokenizer_path="./tokenizer",
    dev_id=0
)

# 视频分析循环
cap = cv2.VideoCapture("rtsp://factory_cam1")
while True:
    ret, frame = cap.read()
    if not ret: break# 多问题并行分析
    queries = [
        "图中是否有未戴安全帽的人员？",
        "是否有人员在危险区域内？",
        "设备操作杆是否在正确位置？"
    ]

    results = model.batch_predict(frame, queries)

    # 报警逻辑for q, ans in zip(queries, results):
        if "是" in ans:
            trigger_alert(q, frame)

4.3 性能优化技巧

1. 帧采样：对高帧率视频每3帧处理1次

2. 区域聚焦：只对ROI区域进行高分辨率分析

3. 结果缓存：对静态场景复用之前的分析结果

五、进阶调试技巧

5.1 性能分析工具

# 查看TPU利用率
bm_top

# 详细性能分析（需SDK工具）
bm_profile --cmd "python demo.py" --output profile.json

# 内存使用分析
bm_memcheck --tool=valgrind python demo.py

5.2 典型错误处理

错误1：TPU timeout error

• 原因：单次推理超过硬件时限

• 解决：减小输入尺寸或拆分模型

错误2：Memory allocation failed

• 原因：内存碎片化

• 解决：重启TPU服务sudo systemctl restart bm-sophon

错误3：Quantization range error

• 原因：输入数据超出校准范围

• 解决：添加输入归一化：

input_tensor = (input_tensor - 127.5) / 128.0  # 适配INT8量化

六、Qwen-2.5-VL使用验证

使用方式

    # 视频识别
    python3 qwen2_5_vl.py --vision_inputs="[{\"type\":\"video_url\",\"video_url\":{\"url\": \"../datasets/videos/carvana_video.mp4\"},\"resized_height\":420,\"resized_width\":630,\"nframes\":2}]"

    # 图片识别
    python3 qwen2_5_vl.py --vision_inputs="[{\"type\":\"image_url\",\"image_url\":{\"url\": \"../datasets/images/panda.jpg\"}, \"max_side\":420}]"

    # 同时
    python3 qwen2_5_vl.py --vision_inputs="[{\"type\":\"video_url\",\"video_url\":{\"url\": \"../datasets/videos/carvana_video.mp4\"},\"resized_height\":420,\"resized_width\":630,\"nframes\":2},{\"type\":\"image_url\",\"image_url\":{\"url\": \"../datasets/images/panda.jpg\"}, \"max_side\":840}]"

    # 纯文本对话
    python3 qwen2_5_vl.py --vision_inputs=""

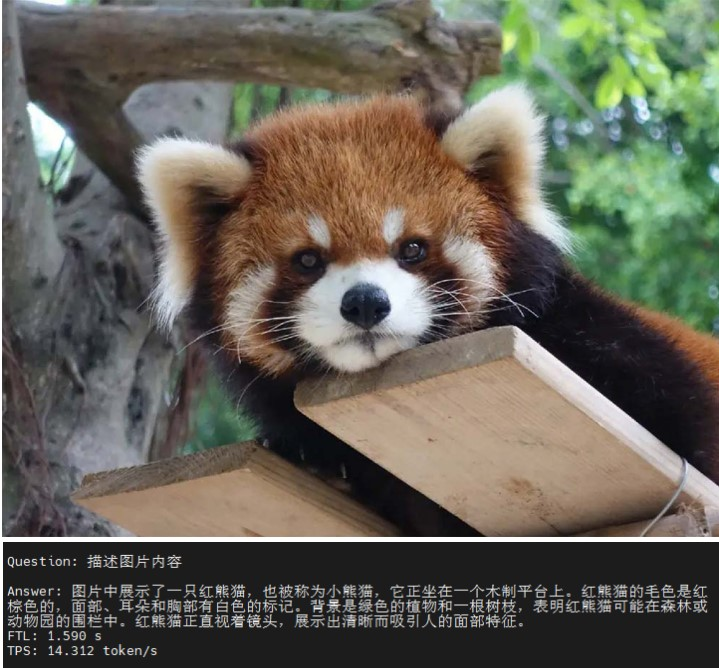

使用效果

七、扩展应用开发

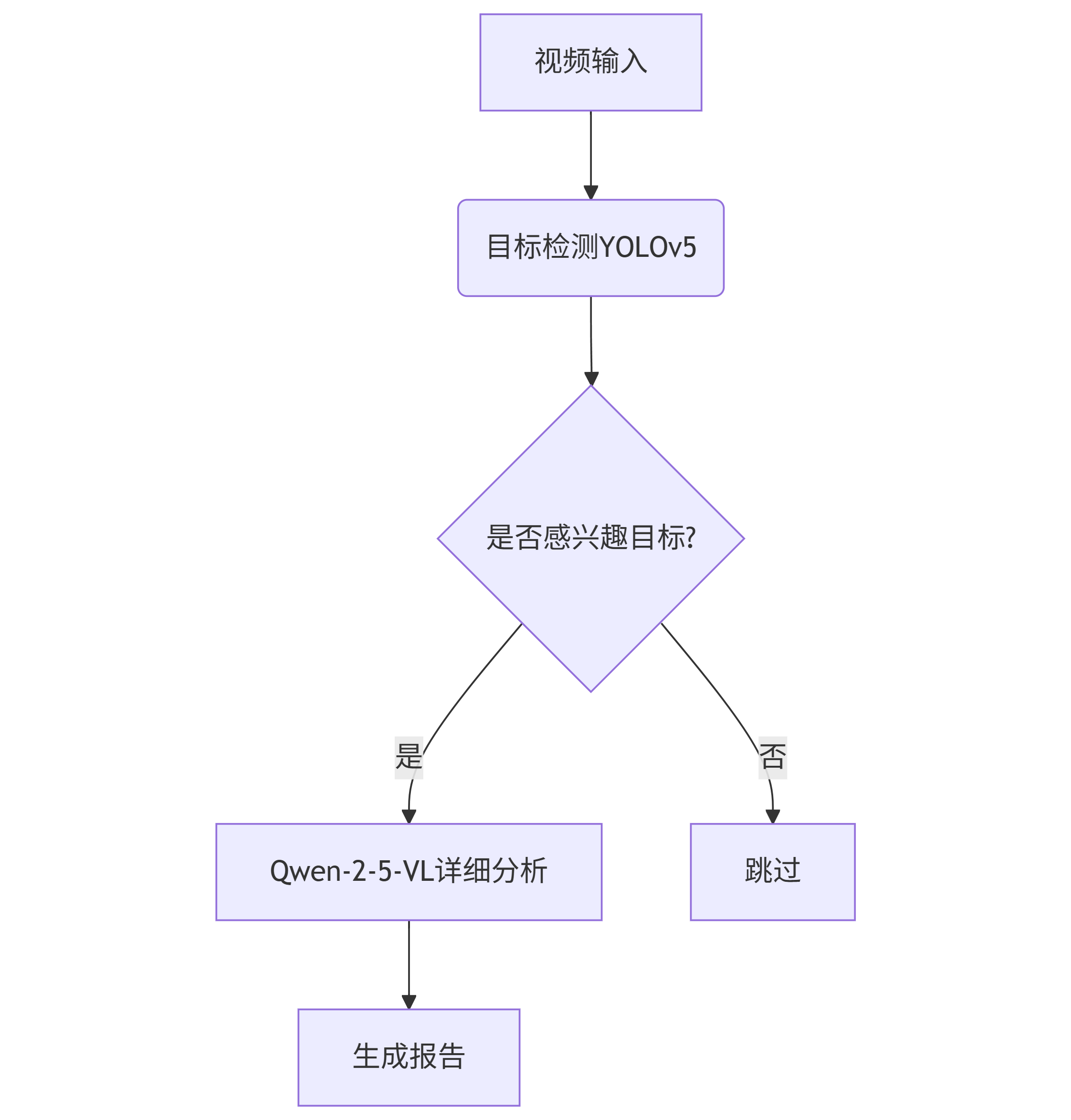

7.1 多模型流水线

7.2 与业务系统集成

from flask import Flask, request
import numpy as np

app = Flask(__name__)
model = load_model()

@app.route('/analyze', methods=['POST'])def analyze():
    img = np.frombuffer(request.files['image'].read(), np.uint8)
    question = request.form['question']
    result = model.predict(img, question)
    return {'answer': result}

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=5000)

本指南不仅提供了step-by-step的技术实现，更揭示了边缘部署多模态大模型的技术本质与商业价值。通过理解每个操作背后的原理和实现方法，开发者可以灵活应对各种工业场景的定制化需求。
