#USART串口协议#

一、通信接口

• 通信目的：将一个设备的数据传送到另一个设备，扩展硬件系统

STM32芯片内部集成许多功能模块（eg.定时器计数，PWM输出，AD采集……）电路所配置的寄存器，数据寄存器都在芯片，操作芯片直接读写即可

STM内部芯片没有的功能需要外挂芯片完成，其数据在STM32外部，获取方式是：在俩个设备之间连接一根或多根通讯线，通过通讯线路发送或者接收数据，完成数据交换从而实现控制外挂模块和读取外挂模块数据。

• 通信方式：设备与设备之间的连接方式

串行 ： 一根或几根线，一次传1个比特(bit)。 节省引脚，适合远距离（相对并行），是主流。UART, I2C, SPI, USB, CAN都是串行。

并行： 多根线（如8根, 16根），一次传多个比特(一个字节或字)。 速度快，但引脚占用多，线间干扰大，距离短。STM32内部总线常用，外部用得少了（如老式打印机接口）。

有线 vs 无线：STM32本身通常处理有线协议，无线（如WiFi, BLE）常通过额外模块（如ESP8266, HC-05）用UART/SPI连接STM32。

• 通信协议：制定通信的规则，通信双方按照协议规则进行数据收发

举个例子：考试的时候想给别人传答案，就可以和对方约定一个通信协议。比如先咳嗽一声，代表通信开始，然后竖一个手指，代表发生a，竖两个手指代表发生b，竖三个手指代表发送c，然后挥一挥手，代表通讯结束。这就是一种通信方式。

通信的目的是进行信息传递。双方约定的规则，就是通信协议。

以上通信接口STM32F103C8T6都支持，表只列举最典型参数和配置。

1.1通信接口（5个）

• UART (Universal Asynchronous Receiver/Transmitter): 最基础的点对点串行协议。像两个人面对面聊天。

TX (Transmit)： 发数据的引脚。STM32的嘴巴。

RX (Receive)： 收数据的引脚。STM32的耳朵。

(可选) RTS/CTS: 硬件流控引脚，用于协调发送速度（防止数据淹没对方）。

（uart是通用异步收/发器，usart通用同步/异步收/发器，相较于UART多一个时钟输出，无时钟输入）

• I2C (Inter-Integrated Circuit): 多设备共享“总线”的低速串行协议。像一个小组讨论，大家共用一条电话线，靠“名字”（地址）区分。

SCL (Serial Clock)： 时钟线。由主设备产生，像打拍子指挥节奏。大家共用。

SDA (Serial Data)： 数据线。主从设备都通过它收发数据。大家共用。

注意： I2C总线需要上拉电阻（通常4.7KΩ）连接到电源（3.3V），让总线在空闲时保持高电平。

• SPI (Serial Peripheral Interface): 高速全双工串行协议，通常点对点或点对少量设备。像两个人用两条专用电话线同时说和听。

SCK (Serial Clock)： 时钟线。由主设备产生，指挥节奏。

MOSI (Master Out Slave In)： 主设备发，从设备收的数据线。

MISO (Master In Slave Out)： 主设备收，从设备发的数据线。

NSS / CS (Slave Select / Chip Select)： 片选线。由主设备控制，低电平有效。拉低哪条线，就选中哪个从设备进行对话。主设备可以有多个CS引脚连接不同从设备。

• USB (Universal Serial Bus): 复杂但强大的通用串行总线协议。

DP (Data Positive)

DM (Data Negative)

专用差分信号线对，需要符合USB规范的硬件设计。

• CAN (Controller Area Network): 主要用于汽车、工业的可靠网络协议。

CAN_H (CAN High)

CAN_L (CAN Low)

专用差分信号线对，需要终端电阻(120Ω)。

1.2双工模式

• 比喻：对话的方向限制。是只能一方说（单工）？还是能轮流说（半双工）？还是能同时说和听（全双工）？

• 单工： 数据只能单向流动。例如：只读传感器、广播（电台发送，收音机只能接收）。STM32较少纯粹单工。

• 半双工： 数据可以双向流动，但同一时间只能一个方向。就像对讲机，说完“Over”才能听。I2C是半双工 (SDA线同一时刻只能一个设备驱动)。CAN也是半双工 (总线竞争)。

• 全双工：数据可以同时双向流动。就像打电话，能边说边听。UART、SPI是典型全双工 (有独立的TX/RX线或MOSI/MISO线)。注意： SPI虽然是物理全双工，但实际应用中，有时从设备在收到主设备命令前并不知道要发什么数据，所以主设备发的可能是命令，从设备发的可能是数据，看起来像半双工，但硬件上具备同时收发的能力。

1.3时钟特性

• 比喻：对话的语速或节拍器。

• 同步通信 ： 通信双方共用同一个时钟信号来同步数据的发送和接收。主设备提供时钟(SCK/SCL)，像指挥拍子。SPI，I2C是同步通信。

优点： 速度快，抗干扰相对好（因为有时钟边沿采样）。

缺点： 需要额外的时钟线。时钟频率限制通信距离。

• 异步通信： 没有共享的时钟线。双方事先约定好一个速度（波特率），依靠数据帧内部的起始位、停止位来同步每个字节。UART是异步通信。

优点： 只需要两根数据线(TX/RX)，适合远距离（相对）。

缺点： 需要精确的波特率发生器，双方波特率误差不能太大（通常<3%），速度相对同步通信慢。更容易受干扰（没有时钟边沿约束）。

• 波特率 (Baud Rate)： 衡量异步通信速度的单位，表示每秒传输的符号数(1个符号通常代表1个比特bit)。常用值：9600, 19200, 38400, 115200等。波特率越高，速度越快，但对时钟精度和信号质量要求越高。

• 时钟频率 (SCK/SCL)： 衡量同步通信速度的单位（Hz）。SPI可达几十MHz，I2C标准模式100KHz，快速模式400KHz，高速模式3.4MHz等。

1.4信号传输方式

• 单端信号

用1根信号线 + 公共地线（GND）传输数据。

逻辑状态由信号线对地（GND）的电压差决定：

逻辑1：信号线电压 > 高电平阈值（如3.3V系统为2.0V）

逻辑0：信号线电压 < 低电平阈值（如0.8V）

---

通俗比喻：像一个人用嗓门音量大小传递信息：

大喊（高电平） = 1

小声（低电平） = 0

参考点是环境背景噪音（相当于GND）。

• 差分信号

用2根相位相反的信号线传输数据（无地线依赖）：

D+（正向信号线）

D-（反向信号线）

逻辑状态由两根线之间的电压差决定：

逻辑1：D+电压 - D-电压 > +阈值（如+200mV）

逻辑0：D+电压 - D-电压 < -阈值（如-200mV）

---

通俗比喻：像两个人用反义词对暗号：

A说“高”，B说“低” → 表示1

A说“低”，B说“高” → 表示0

外界干扰同时影响两人（如噪音+10dB），但暗号差值不变。

1.5设备特性

点对点：俩个设备直接传输数据

多设备：需要寻址以确定通信对象

二、串口通信

• 串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信

• 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力

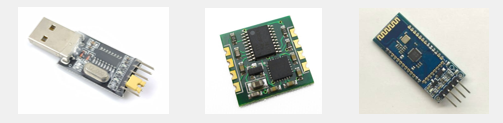

USB转串口模块:芯片型号CH340(将串口协议转换为USB协议),实现串口和电脑通信。

陀螺仪传感器模块：可测量角速度，加速度等姿态参数，左右各四个引脚，一边串口引脚，一边I2C引脚。

蓝牙串口模块：四个角是串口通信引脚，芯片可以和手机互联，实现手机遥控单片机功能。

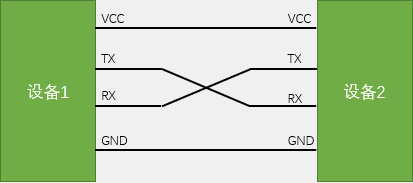

2.1硬件电路

• 简单双向串口通信有两根通信线（发送端TX和接收端RX）

• TX与RX要交叉连接

• 当只需单向的数据传输时，可以只接一根通信线

一般串口通信的模块有四个引脚，VCC和GND供电，TX和RX通信且为单端信号，它们的高低电平是相对于GND，因此GND严格上也是通信线。所以串口通信的RX、TX、GND必须连接。如果两个设备都有独立供电，VCC可以不接。

如果其中一个设备没有供电，比如设备1是STM32，设备2是蓝牙串口模块。STM32有独立供电，蓝牙串口没有独立供电，就需要把蓝牙串口的VCC和STM32的VCC接在一起。STM32通过VCC-VCC这根线向右边的子模块供电。供电电压需要注意，是按照子模块要求。

• 当电平标准不一致时，需要加电平转换芯片

3.3V器件 ↔ 5V器件：

    5V输出到3.3V输入：需分压电阻或电平转换芯片。

    3.3V输出到5V输入：通常可直接连接。

TTL ↔ RS232：必须使用电平转换芯片（如MAX3232）。

2.2电平标准

电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：

• TTL电平：+3.3V或+5V表示1，0V表示0

• RS232电平：-3~-15V表示1，+3~+15V表示0

一般在大型机器使用，由于环境可能恶劣，静电干扰较大，因此电瓶电压比较大，允许波动范围也大。

• RS485电平：两线压差+2~+6V表示1，-2~-6V表示0（差分信号）

差分信号抗干扰能力强。其通信距离可达上千米。

2.3串口参数

• 波特率：串口通信的速率

串口一般异步通信，需要双方确定通信速率（波特率，每秒传输码元的个数，二进制情况下，一个码元为一个比特，此时波特率=比特率）

每位比特（bit）的持续时间 T = 1 / 波特率。

优先选用 11.0592MHz 晶振（可被常用波特率整除）

72MHz系统时钟下，9600波特率误差仅0.14%（推荐）

• 起始位：标志一个数据帧的开始，固定为低电平

• 数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行

若发送数据超过设定位数，高位会被截断。

• 校验位：用于数据验证，根据数据位计算得来

三种方式：无校验，奇校验（数据位+校验位=奇数个1），偶校验

但是若俩个数据发送过程都出错，奇偶校验就检测不出来错误。

串口助手中，数据位为有效载荷，校验位是独立的1位

• 停止位：用于数据帧间隔，固定为高电平

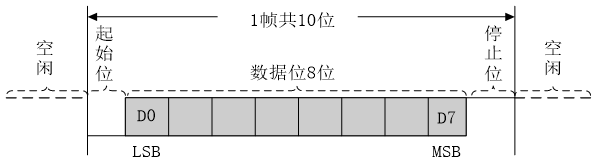

2.4串口数据帧整体结构（传输数据最小单位）

串口发送的字节格式，由串口协议规定。

串口每个字节都装载在一个数据帧，每个数据帧都由起始位，数据位和停止位组成。数据位8个代表一个字节8位。

数据帧结构：

空闲态：

• 通信未开始时，TX/RX线保持高电平（逻辑1）。

起始位（Start Bit）：

• 1个比特的低电平（0），向接收方宣告“数据开始传输！”

• 关键作用：实现帧同步（接收方检测到下降沿即启动计时）。

数据位（Data Bits）：

• 5~9个比特（通常选8位，兼容ASCII）

• 传输顺序：LSB（最低位）先传！
  例如发送字符 'A' (0x41 = 二进制 01000001)：
  实际传输顺序为 1→0→0→0→0→0→1→0（从D0到D7）

校验位（Parity Bit）：

• 可选，1个比特，用于检错（不能纠错）：

  • 奇校验（Odd）：数据位+校验位的“1”总数=奇数

  • 偶校验（Even）：数据位+校验位的“1”总数=偶数。

例：0x41 (01000001)有2个“1”（偶数），若用偶校验则校验位=0

停止位（Stop Bit）：

• 1~2个比特的高电平（1） ，表示“本帧结束”

• 强制拉高，为下一帧起始位的下降沿做准备。

数据位8位，无校验位

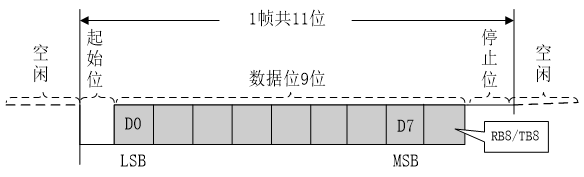

数据位9位，有校验位

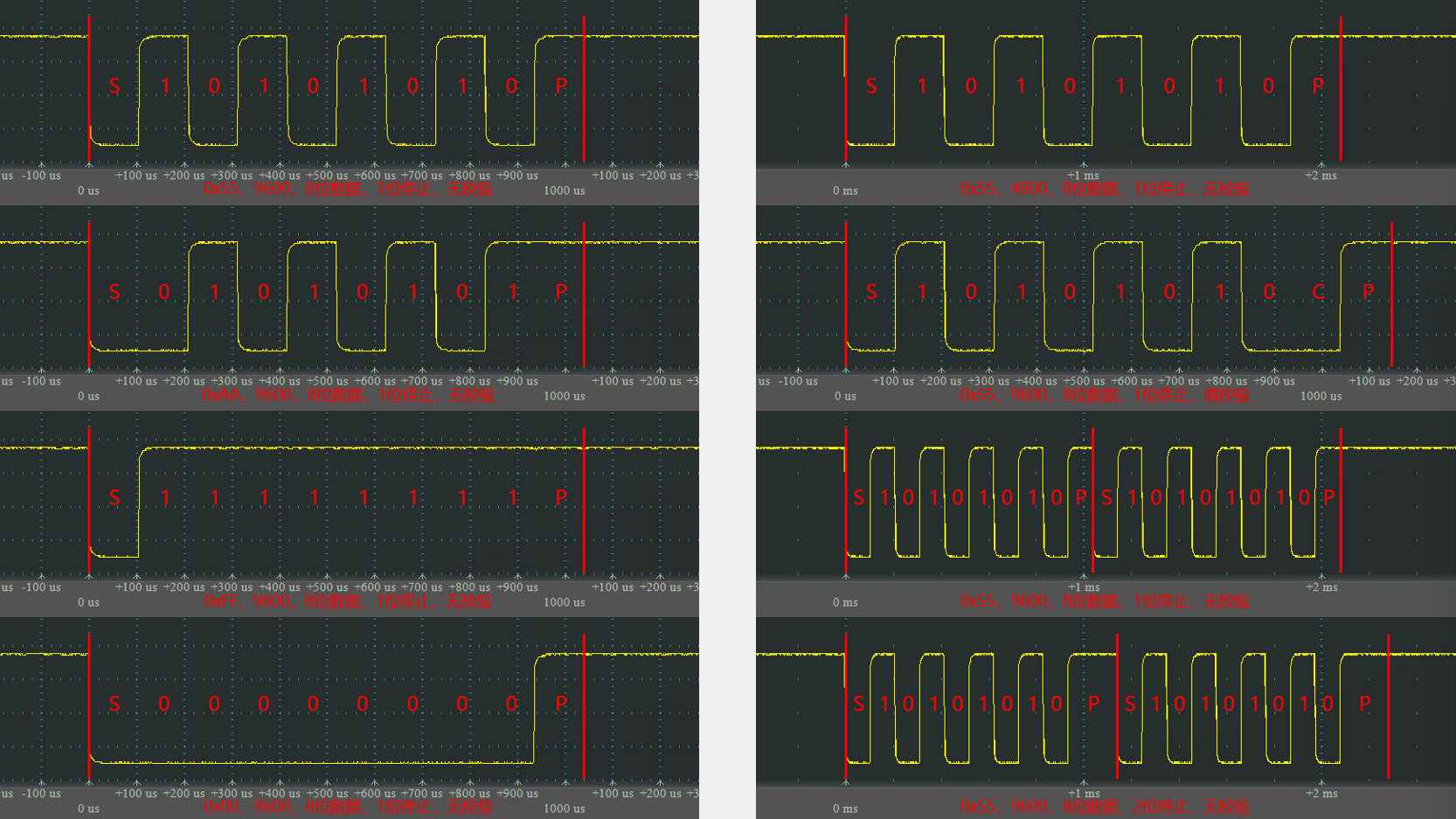

2.5串口通信实际波形

第一个波形，发送字节数据0x55，波特率9600，每位时间是1/9600，大概104us。没发送数据时为空闲状态-高电平。数据帧开始先发送起始位，产生下降沿代表数据帧开始。数据0x55转为二进制，低位先行（依次发送1010 1010）。这个参数是八位数据，1位停止，无校验。没有校验位，后面的停止位把引脚置回高电平，数据帧完成发送。

---

STM32中，根据字节数据反转高低电平是USART外设自动完成，若软件模拟产生此波形，定时器104us＋GPIO_WriteBit置高低电平。TX引脚发送是置高低电平，RX引脚接收为读取高低电平，也可以是USART外设自动完成，若软件模拟，定时调用GPIO_ReadInputDataBit读取每一位+接收使用外部中断（起始位下降沿触发）+对齐采样位采取8次。

---

其余波形也是如此（+校验位）

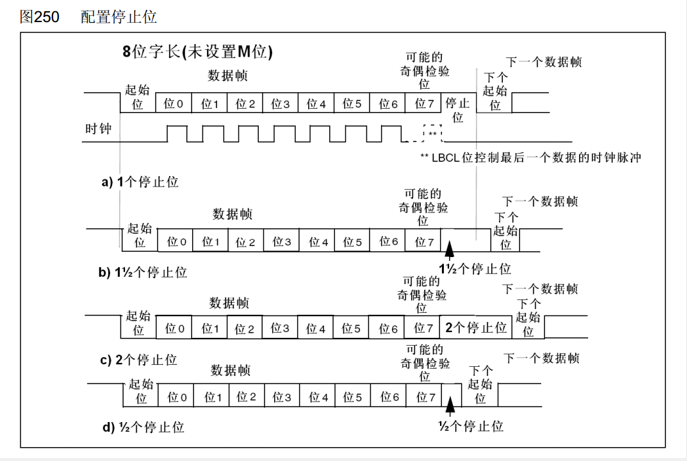

右下角俩个波形可以看出：串口停止位可以配置（1/1.5/2位）中间没有空闲状态

总结：串口通信——TX引脚输出定时翻转的高低电平，RX引脚定时读取引脚的高低电平。每个字节的数据加上起始位、停止位、可选的校验位，打包成数据帧依次输出在TX引脚，另一端RX引脚依次接收，就完成字节数据的传递。

三、USART

3.1USART简介

• USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器

相较于UART模式，多一个时钟输出。

USART=UART+同步通信扩展功能

USART 与 UART 的本质区别

特性	UART	USART
通信模式	仅异步	同步 + 异步
时钟线	无	同步模式需SCLK引脚
协议支持	基础串行协议	支持LIN、智能卡、IrDA等
硬件复杂度	简单	更复杂（寄存器更多）
STM32资源	部分型号仅有UART	主流型号均有USART

• USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里

• 自带波特率发生器，最高达4.5Mbits/s

波特率发生器相当于一个分频器。比如APB2总线72MHz，波特率发生器极性分频，得到波特率时钟（通信波特率），在此时钟下进行接收发送波形。波特率常用9600和115200.

• 可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）

• 可选校验位（无校验/奇校验/偶校验）

• 支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

• STM32F103C8T6 USART资源： USART1（APB2）、 USART2、 USART3

3.2USART六大高级功能

1.多处理器通信（地址标记）

• 用途：一主多从通信（类似I2C寻址）

• 原理：

发送特殊地址帧唤醒目标从机

从机忽略非自身地址的数据帧

• 配置：USART_CR2 寄存器的 ADD0~3 设置自身地址

2. 硬件流控（RTS/CTS）

• 引脚：

RTS：输出，指示“本机准备好接收”

CTS：输入，检测“对方是否允许发送”

• 作用：防止接收缓存溢出（尤其高速传输）

3. LIN总线支持

• LIN Break检测：自动识别13位低电平起始符

• 同步场生成：硬件自动发送 0x55 同步字节

• 配置：USART_CR2 寄存器的 LINEN 使能

4. 智能卡模式（ISO 7816）

• 支持T=0/T=1协议（SIM卡、金融IC卡）

• 自动生成ETU（Elementary Time Unit）时钟

• 硬件校验奇偶错误并重传

5. IrDA红外编码

• 内置编解码器：将数据转为3/16位脉宽红外信号

• 支持SIR（115.2kbps）和MIR（1.152Mbps）速率

6. DMA联动

• 解放CPU：自动搬运大量数据到USART缓存

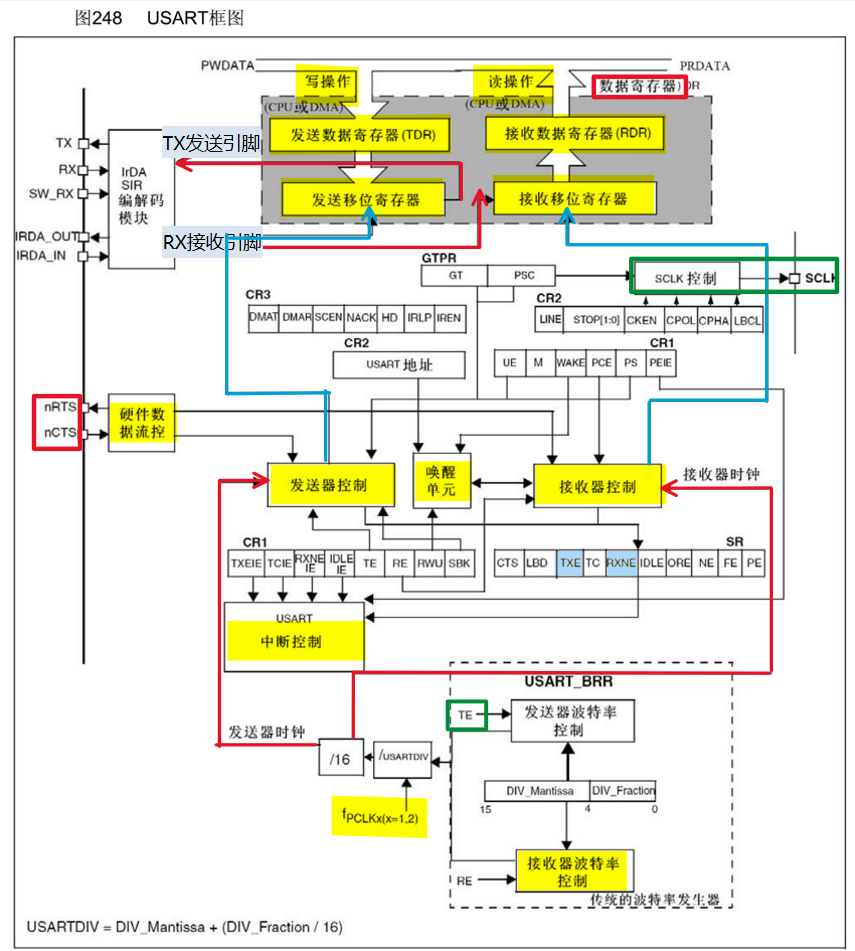

3.3USART框图

3.3.1STM32 USART寄存器精要

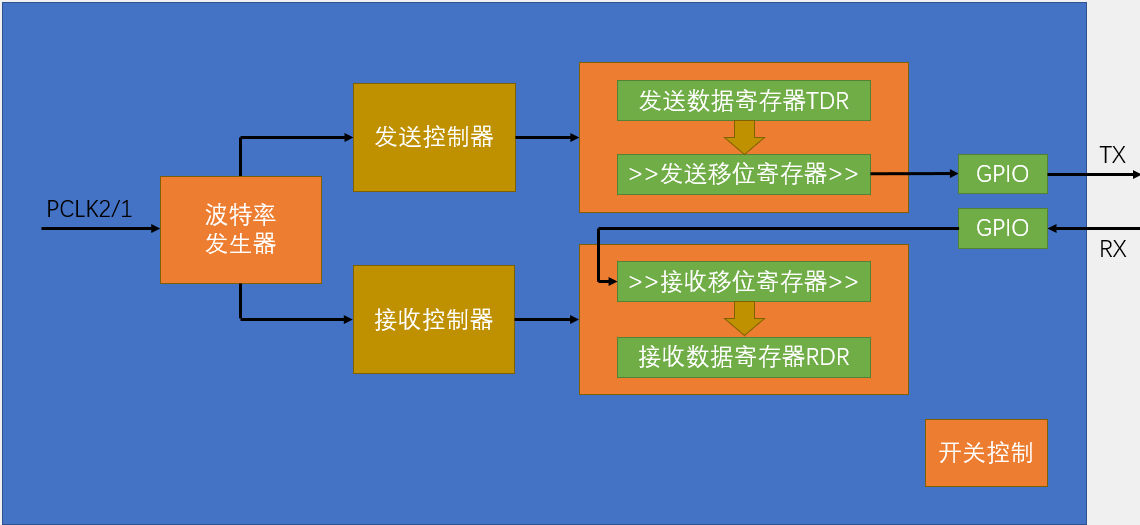

3.3.2发送接收控制器—数据寄存器（DR）

两个数据寄存器——发送数据寄存器TDR（Transmit DR）和接收数据寄存器RDR（Receive DR）。两个寄存器占用同一个地址（与51单片机串口的SBUF寄存器相似）。在程序上只表现为一个寄存器——数据寄存器DR。但实际硬件中是分成两个寄存器，一个用于发送TDR，一个用于接收RDR。TDR只写，RDR只读。当进行写操作时，数据就写到TDR，当进行读操作时，数据就从RDR读出。

发送器控制

控制发送移位寄存器工作

负责把CPU准备好的数据通过TX引脚一位一位地发送出去（比如发送一个字节0x55）

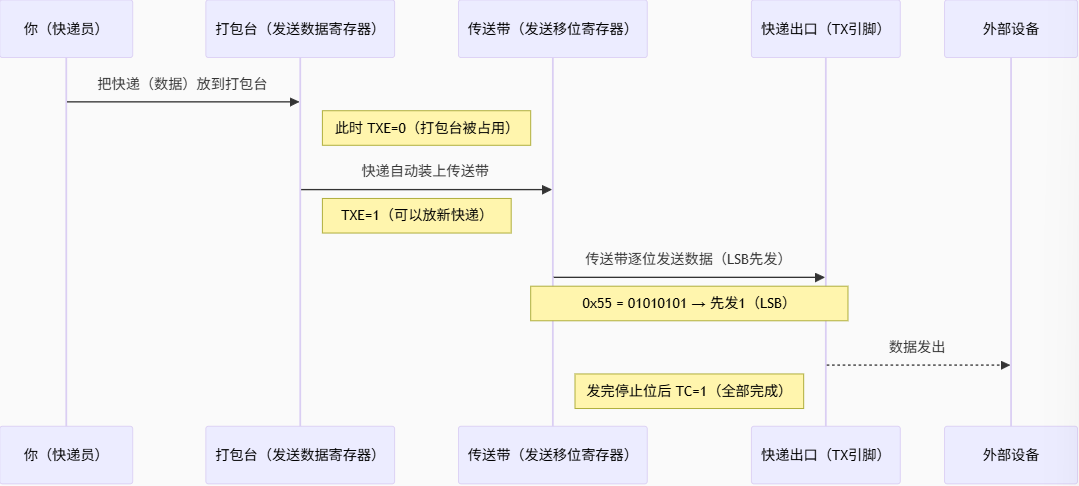

工作流程（发快递）=发送数据流程

发送数据流程

发送数据寄存器TDR：类似于快递站“打包台”（临时存放待发送的快递）

发送移位寄存器：快递站的“传送带”（把包裹逐个送出）

关键状态标志位（USART_SR寄存器）

TXE（Transmit Data Register Empty）：

• TXE=1：打包台空着，可以放新快递（CPU可写入新数据）

  • TXE=1：TDR为空（数据已转移到移位寄存器），可写入新数据

  • 写入USART_DR后自动清零

• TXE=0：打包台被占用（正在发送）

TC（Transmission Complete）：

• TC=1：所有快递已发出（包括最后的包装盒——停止位）

  • TC=1：移位寄存器发送完毕（包括停止位），一帧完成

  • 读SR寄存器 + 写USART_DR可清零

• TC=0：还在发送中

• 移位寄存器：像传送带一样，把数据从低位到高位逐个比特推出去

发送数据流程文字描述

在某时刻给TDR写入0x55，在寄存器中二进制存储0101 0101。此时，硬件检测到写入的数据并检查当前移位寄存器是否有数据正在移位。如果没有，0101 0101全部移动到发送移位寄存器，准备发送。

当数据从TDR移动到移位寄存器时，会置一个标志位TXE（TX Empty），发送寄存器空。我们检查这个标志位，如果置1了，我们就可以在TDR写入下一个数据了。若TXE=1，数据没有发送，但是数据已经从TDR转移到发送移位寄存器，从而可写入新数据。此时，发送移位寄存器会在发送器控制的驱动下向右移位，一位一位地把数据输出到TX引脚。这里是向右移位的，正好和串口协议规定的低位先行一致。

数据移位完成后，新的数据会再次自动地从TDR转移到发送移位寄存器。如果当前移位寄存器移位还没有完成，TDR的数据就会进行等待，一旦移位完成，就会立刻转移过来。

TDR和移位寄存器的双重缓存，可保证在连续发送数据时，数据帧之间不会有空闲，提高工作效率。简单来说，数据一旦从TDR转移到移位寄存器了，不管有没有移位完成，都立刻把下一个数据放在TDR里等着，一旦移位完成，新的数据就会立刻跟上。

---

接受控制器

控制接收移位寄存器工作

负责把RX引脚一位一位地接收数据，并组装成完整的字节交给CPU（比如接收0XAA）

工作流程（收快递）=接收数据流程

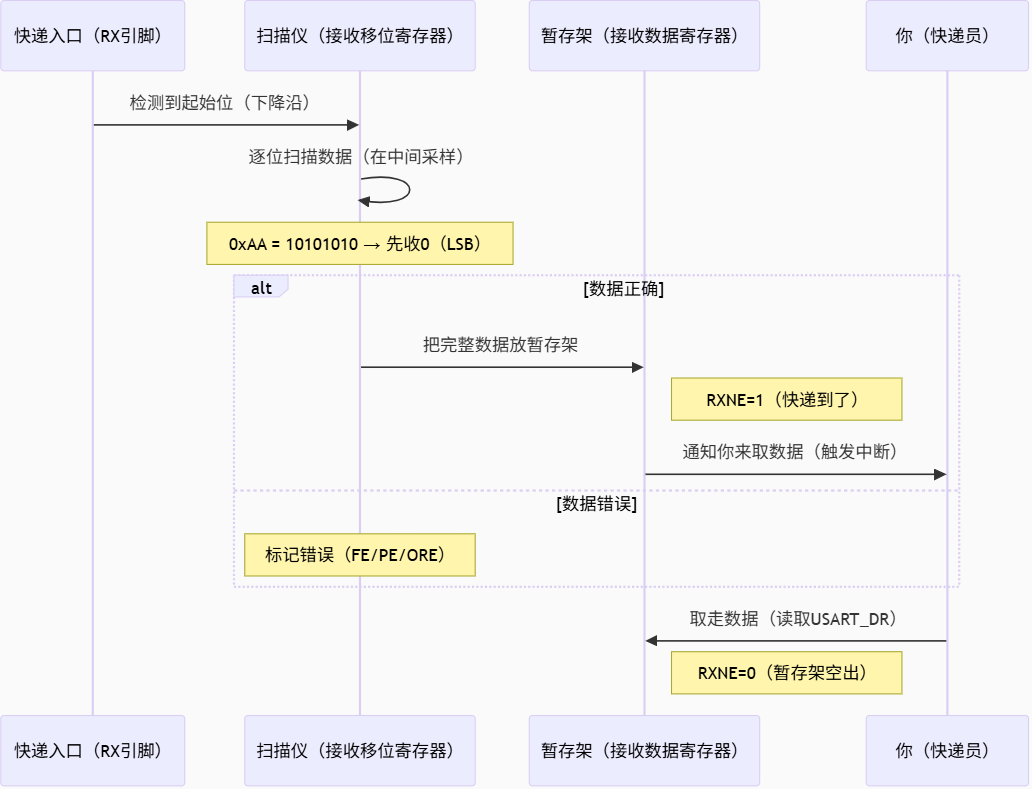

接收数据流程

接收移位寄存器：快递站的“扫描仪”（逐个检查收到的快递）

接收数据寄存器RDR：快递站的“暂存架”（存放已扫描的完整快递）

关键状态标志位（USART_SR寄存器）

RXNE=1：暂存架上有快递待取（CPU需及时读取）

移位寄存器：像扫描仪一样，从低位到高位逐个比特组装数据

错误处理：

• 停止位不对 → 标记为"破损快递"（帧错误FE）

• 暂存架未取又来新快递 → 标记"爆仓"（溢出错误ORE）

数据从RX引脚通向接收移位寄存器，在接收器控制的驱动下一位一位的读取RX电平，先放在最高位，然后往右移，移位八次之后就能接收一个字节。由于串口协议规定低位先行，因此接收移位器从高位往低位方向移动。当一个字节移位完成，一整个字节就会转移到接收数据寄存器RDR。在转移过程中产生标志位RXNE，接收数据寄存器非空。当RXNE=1时，可将数据读取。同样俩个寄存器进行缓存，当数据从移位寄存器转移到RDR时，可直接移位接收下一帧数据。

发送有帧头和帧尾，接收需要剔除它们，电路内部自动执行。

---

双缓冲机制的优势

为什么需要两个寄存器？

类比：就像快递站有两个工作台：
一个在打包新快递（TDR），另一个在送出已打包的快递（移位寄存器）
互不干扰，效率翻倍！

---

常见问题：

Q1: 为什么发送时要先检查TXE？

A：就像快递站——只有打包台空着（TXE=1），才能放新快递，否则会覆盖未处理的快递

Q2: 数据为什么要从低位(LSB)开始传？

A：就像写数字"123"——先写个位"3"，再十位"2"，最后百位"1"，接收方反过来组装即可还原

Q3: 移位寄存器怎么知道何时停止？

A：根据配置的"数据位数"（如8位）——就像扫描仪知道快递单号有几位数字。

Q4：为什么发送时要用 TXE 和 TC 两个标志？

TXE=1（打包台空着） 只表示可以放新数据到TDR，但可能还有数据在移位寄存器没发完。

TC=1 （所有快递发送完毕）表示所有数据（包括停止位）已经全部发出。

Q5：接收数据时为什么会丢数据？

原因1：CPU没有及时读取 USART_DR（导致 ORE 溢出错误）。

原因2：波特率不匹配（比如STM32设成115200，但对方发的是9600）。

解决方法：

• 使用DMA自动接收数据。
• 确保双方波特率一致。

Q6：发送和接收能同时进行吗？

可以！ USART是 全双工 的，发送和接收完全独立（有各自的寄存器和引脚）。

---

发送 vs 接收控制器对比

• 发送控制器：把数据从 TDR → 移位寄存器 → TX引脚 逐位发出（LSB先发）。

• 接收控制器：从RX引脚 → 移位寄存器 → RDR 逐位接收（LSB先收）。

• 状态寄存器（USART_SR） 就像 仪表盘，告诉你当前状态（能不能发/有没有数据/是否出错）。

---

3.3.3状态寄存器（SR）

状态寄存器（USART_SR） 就像是USART模块的“工作状态仪表盘”，实时显示发送、接收、错误等各种状态。它的每个标志位都像是一个小灯泡，亮起（=1）时表示某种状态发生。

状态寄存器核心标志位

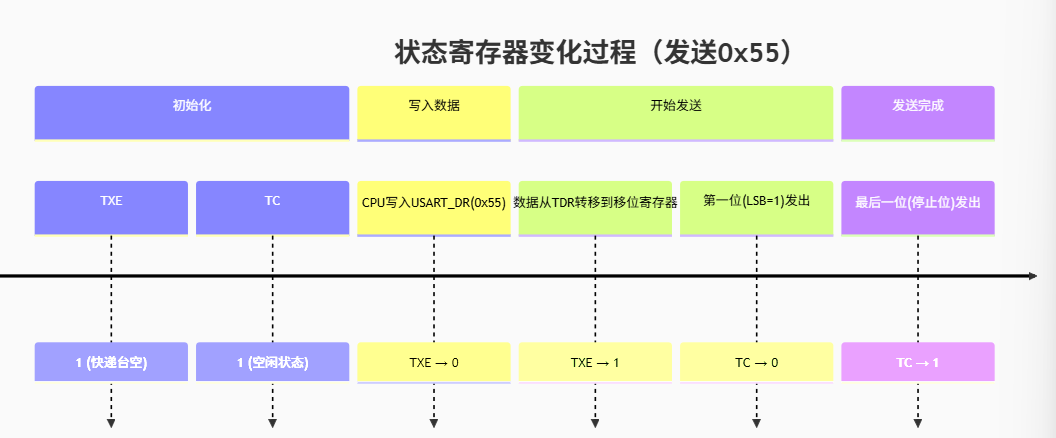

工作状态实时演示

状态寄存器的三大关键作用

通知CPU该干啥

• 亮TXE灯：提醒CPU"可以发下一个数据了"

• 亮RXNE灯：提醒CPU"快来取数据"

报告错误情况

• 亮FE灯：警告"对方发来的数据格式不对"

• 亮ORE灯：警告"你取数据太慢了！"

控制DMA传输

• TXE/RXNE标志可直接触发DMA请求，实现"自动搬运数据"

状态寄存器使用避坑指南

TXE vs TC的区别

• TXE=1：仅表示可以放新数据（可能还有数据在移位寄存器未发完）

• TC=1：表示所有数据（含停止位）已完全发出

清除标志的玄机

• TXE：写入DR自动清除

• TC：需要读SR + 写DR（两步操作！）

• 错误标志(ORE/FE/PE)：需要读SR + 读DR

DMA模式下的特殊行为

• 启用DMA发送时，TXE标志不会置1（由DMA自动维护）

• 但TC标志仍会正常置位，可用于判断发送完成

标志位更新时序

TXE置位时刻：刚好在数据从TDR加载到移位寄存器时

TC置位时刻：停止位发送完成后立即发生

RXNE置位时刻：停止位采样正确的瞬间

硬件连接关系

USART_SR ← 发送控制器/接收控制器/错误检测单元
USART_SR → 中断控制器/NVIC
USART_SR ↔DMA控制器（通过TXE/RXNE触发请求）

---

3.4USART工作原理

1.异步模式（UART模式）

• 无时钟线，靠起始位/停止位同步

• 数据帧结构：起始位 + 数据位（8~9） + 校验位 + 停止位

• 波特率由内部定时器生成（依赖APB总线时钟）

2. 同步模式

• 有时钟线（SCLK），由主设备（通常是STM32）产生

• 数据在时钟边沿采样（类似SPI），支持全双工

• 可配置时钟极性（CPOL）和相位（CPHA）

3. 数据收发引擎

• 发送器：并行数据 → 移位寄存器 → 按比特串行输出

• 接收器：采样RX信号 → 移位寄存器 → 数据校验 → 存入缓存

---

3.5波特率发生器

• USART模块的“心跳控制器”，决定数据发送和接收的速度节奏，确保通信双方以相同的速率传输数据

• 定义：每秒传输的符号数（1符号=1比特），单位是bps（比特/秒）

• 常见值：9600、115200（数值越大速度越快）

• 关键公式：
  每位持续时间（秒） = 1 / 波特率
  例如：115200波特率 → 每位持续 8.68μs

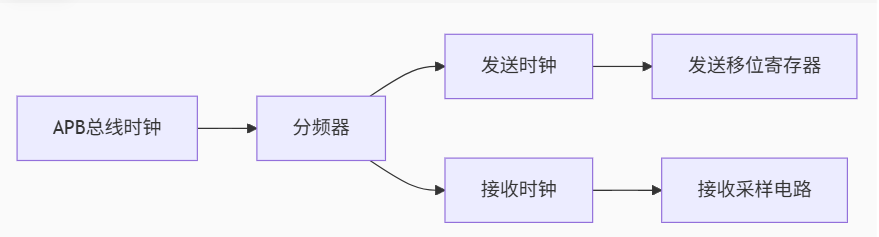

波特率发生器结构

时钟源：来自STM32的APB总线（如APB1=72MHz）

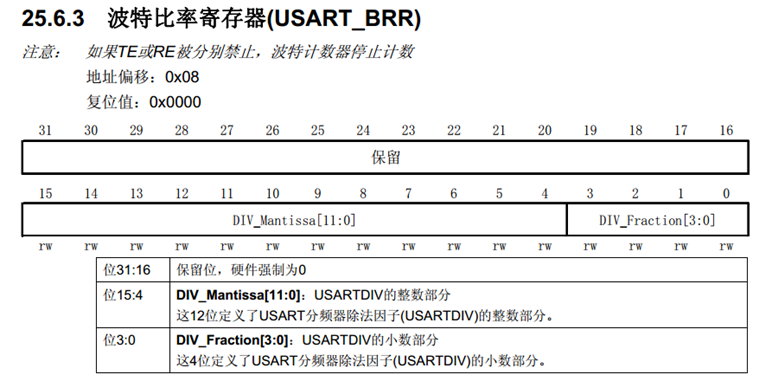

分频器：16位寄存器（USART_BRR）计算分频系数

输出：生成发送和接收所需的精确时钟

计算公式：

USARTDIV = f_PCLK / (16 * 波特率)

f_PCLK1/2：APB总线时钟频率（如72MHz）

USARTDIV：写入USART_BRR的值

分频值拆分：

整数部分：USART_BRR[15:4]
例：39 → 0x27

小数部分：USART_BRR[3:0]（步长0.0625）
例：0.0625 → 0x1, 0.125 → 0x2

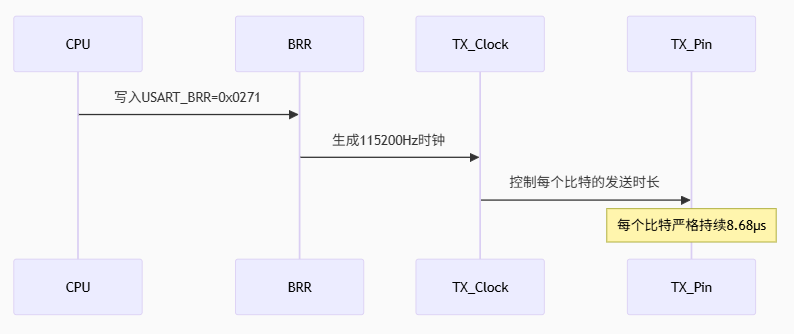

工作流程

1.发送时钟控制

2.接收采样时钟

3次采样抗干扰：在每位中点附近采样3次，取多数值

问题：为什么波特率通信不稳定？

1.APB时钟配置错误（可能误用HSI内部时钟）

2.BRR计算未四舍五入（小数部分处理不当）

---

3.6硬件数据流控 (Hardware Flow Control)

USART通信的“交通警察”，通过nRTS（Request To Send请求发送）和nCTS（Clear To Send清除发送）俩跟信号线，防止数据拥堵丢失

硬件流控核心概念

1. 两根关键信号线

2.工作逻辑

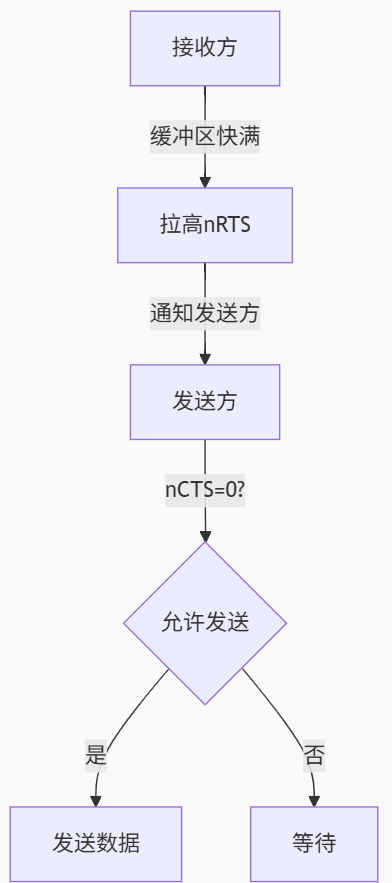

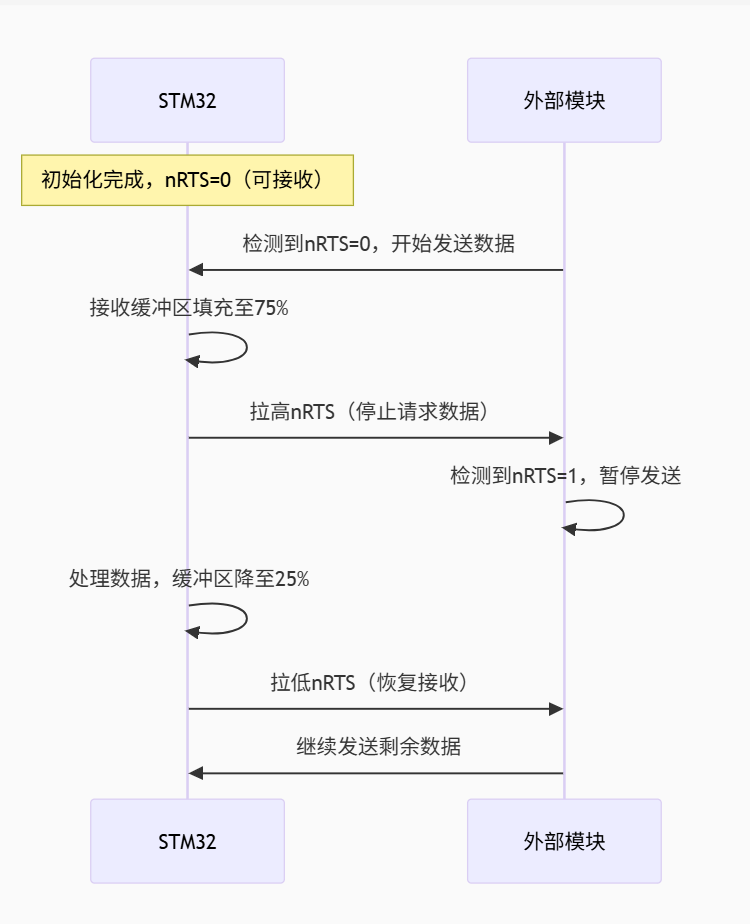

3.完整工作流程

硬件流控的三大核心机制

1. nRTS触发阈值

• STM32自动控制：当接收缓冲区达到预设阈值时自动拉高/拉低nRTS
• 阈值配置（通过USART_RTOR寄存器）：USART1->RTOR = 0x10;
• // 当空闲空间<16字节时拉高nRTS

2. nCTS响应时间

• 实时检测：发送前检查nCTS，若为高电平则阻塞发送
• 典型响应延迟：<2个波特周期（115200波特率下约17μs）

3. 错误恢复

---

3.7中断控制

• 通信系统的智能警报器，当事件发生时（数据送达/发送完成/出现错误），立即通知CPU处理。

• 中断触发条件

• 中断优先级：可配置4个抢占级别

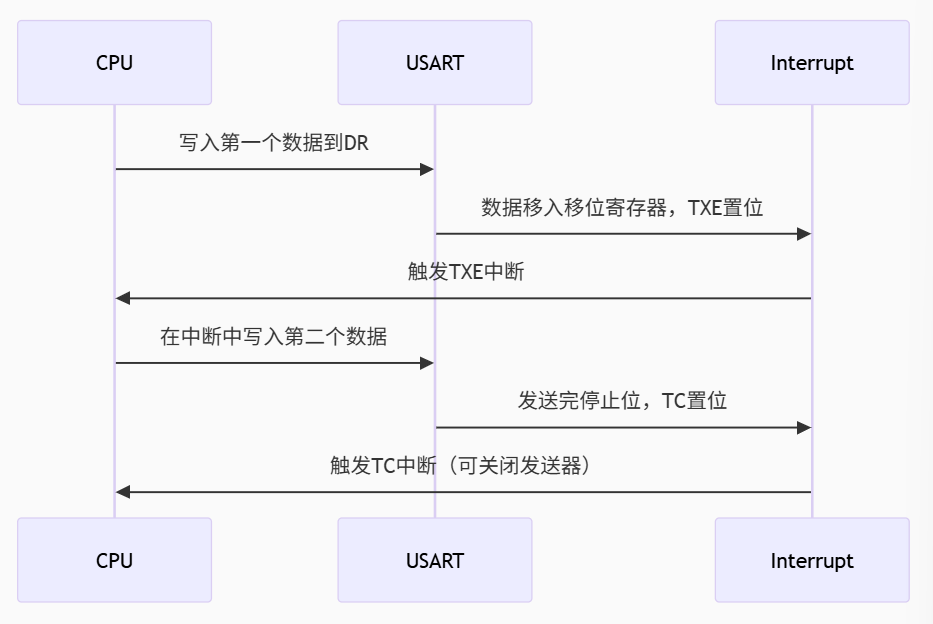

• 发送中断流程

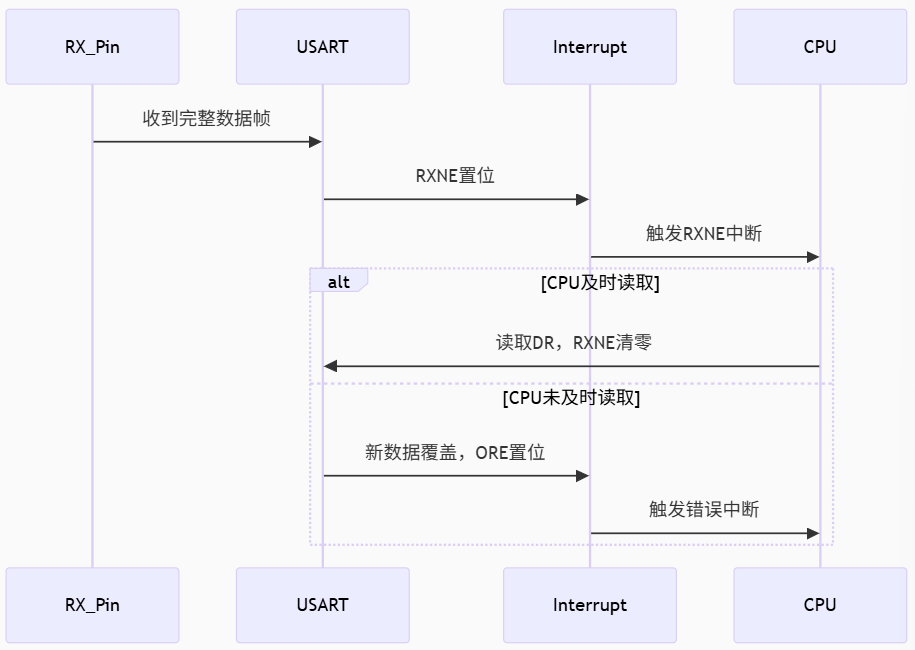

• 接收中断流程

TXE要数据，TC报完成，RXNE催取件，ORE喊救命

---

3.8SCLK控制 (Synchronous Clock Control)

SCLK基础概念

1. 同步 vs 异步模式

2.SCLK引脚作用

• 主模式：STM32输出时钟信号（驱动从设备）

• 从模式：STM32接收外部时钟（需外部主设备）

3.工作流程

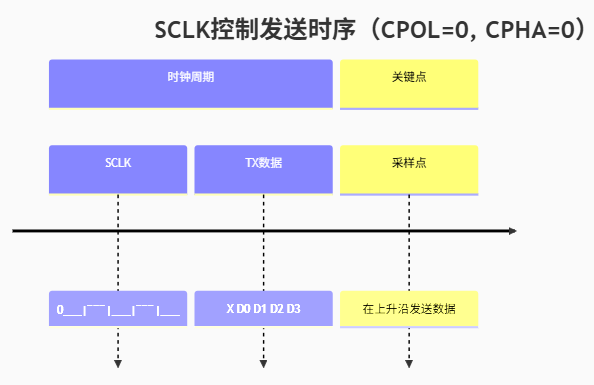

同步发送时序（主模式）

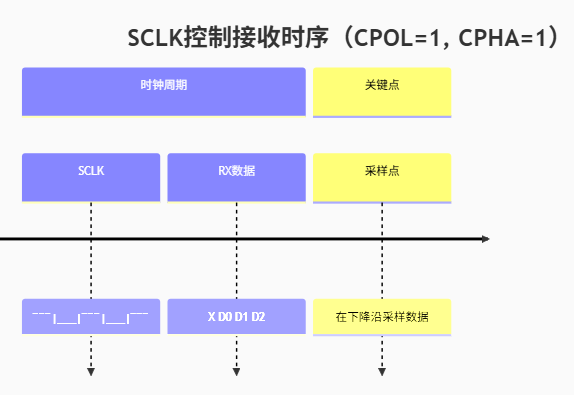

同步接受时序（从模式）

SCLK三大核心参数：
1. 时钟极性（CPOL） - 空闲状态电平
2. 时钟相位（CPHA） - 数据采样边沿
3. 频率控制（BRR） - 通过波特率寄存器调节

调试口诀：
“SCLK不正常，先查CPOL/CPHA，再量时钟频率”

四种时钟模式（类似SPI）

3.9TE使能

USART发送功能总开关，控制整个发送通道的激活与关闭

TE使能的核心作用

TE使能的四大关键特性

硬件自动管理空闲状态

TE使能后，TX引脚自动拉高（空闲状态），直到发送第一个起始位。

首次写入DR的同步作用

第一次写入USART_DR会触发：起始位（低电平）；后续数据位按LSB-first发出

关闭时的缓冲保护

若TE由1→0时移位寄存器仍在发送：会完成当前帧传输（包括停止位），之后TX引脚进入高阻态

与DMA的联动

即使TE=1，如果DMA未配置，TXE不会自动触发DMA请求

---

3.10唤醒单元

作用：实现串口挂载多设备

功能：给串口分配地址。串口一般时点对点通信，仅支持俩个设备互相通信。多设备在一条线上可以接都哦个设备，每个设备分配一个地址，想跟某个设备通信，先寻址确定通信对象在进行数据收发。当发送指定地址时，设备唤醒开始工作。没有接收到的地址保持沉默。

---

3.11USART基本结构

串口数据收发过程

波特率发生器用于产生约定的通信速率。时钟来源是PCLK2或1。经过波特率发生器分频后，产生的时钟通向发送控制器和接收控制器，发送控制器和接收控制器用来控制发送移位和接收移位。

之后由发送数据寄存器和发送移位寄存器这两个寄存器的配合，将数据一位一位地移出去，通过GPIO口的复用输出（引脚图），输出到TX引脚，产生串口协议规定的波形。

当数据由数据寄存器转移到移位寄存器时，会置TXE标志位，判断标志位就可以知道是否可以写下一个数据。

接收部分与之类似，RX引脚的波形通过GPIO口输入，在接收控制器的控制下，一位一位地移入接收移位寄存器。由于低位先行，因此数据要从左边开始移进来，移完一帧数据后，数据就会统一转运到接收寄存器，在转移的同时置RXNE标志位，检查标志位就可以知道是否收到数据。同时这个标志位也可以去申请中断，这样就可以在收到数据时直接进入中断函数，之后快速地读取和保存数据。

四、数据帧

4.1字节设置

字长=数据位长度（包含校验位）

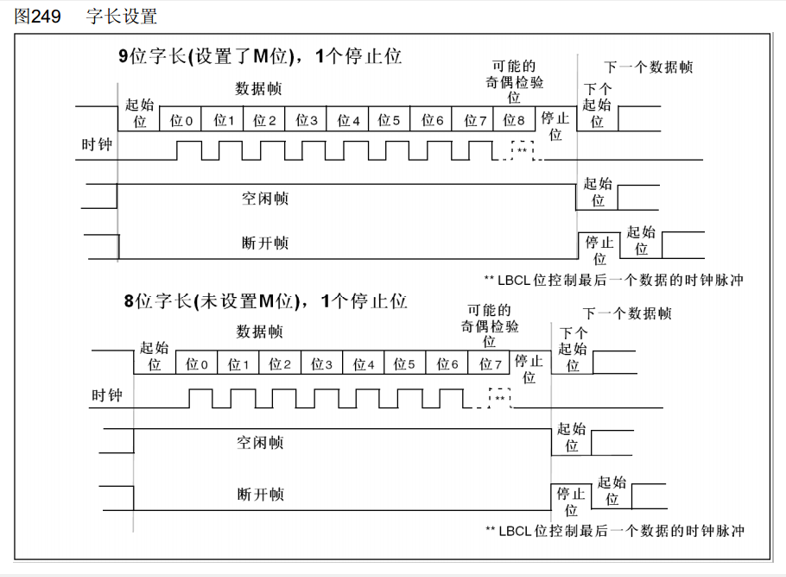

9位字长波形：

第一条时序是TX发送或者RX接收的数据帧格式。空闲高电平，起始为零，接着根据写入的数据置1或置0，依次发送位0到位8，最后停止位1，数据帧结束。一般选择8位数据位（一个字节）+1位校验位

第二条时钟是同步时钟输出功能。每个数据位的中间都有一个时钟上升沿，时钟的频率和数据速率一样。接收端可以在时钟上升沿进行采样，就可以精准定位每一位数据。时钟的最后一位可以通过BCL位控制要不要输出。时钟的相位极性可通过配置寄存器配置。

第三条时空闲帧1

第四条时断开帧0

三四俩条时局域网协议使用。

---

8位字长波形：

一般8位数据位（一个字节）+无校验位

---

4.2配置停止位

STM32的串口可以配置停止位长度为0.5、1、1.5、2四种。

1个停止位，停止位的时长=数据位的1位时长

1.5个停止位，停止位时长=1.5倍数据位1位时长

2个停止位的，停止位时长=2倍数据位1位时长

0.5个停止位，停止位时长=0.5倍数据位1位时长

一般选择1位停止位

---

对于串口来说，串口的输出TX比输入RX简单很多。

输出只要定时翻转TX引脚高低电平即可。

输入不仅要保证输入的采样频率和波特率一致，还要保证每次输入采样的位置，正好处于每一位的正中间。只有在每一位的正中间采样，高低电平读进来才是最可靠的。如果采样点过于靠前或靠后，有可能高低电平还正在翻转，电平还不稳定，或者稍有误差，数据容易采样错。

此外，输入还要对噪声有一定的判断能力。

输入RX采样方法：

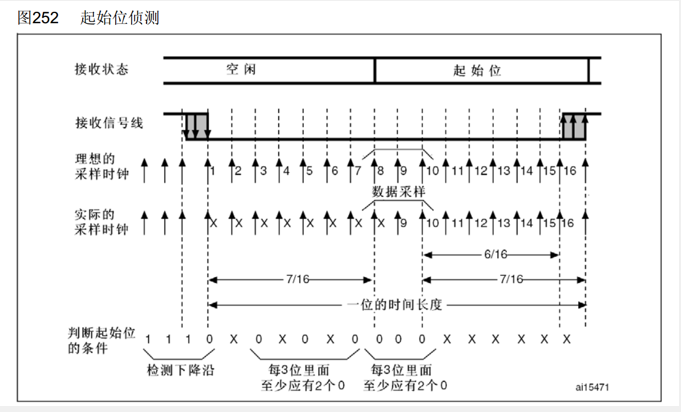

4.3起始位侦测

当输入电路侦测到一个数据帧的起始位后，就会以波特率的频率连续采样一帧数据。同时从起始位开始采样位置就要对齐位的正中间。

为了实现这一功能，输入对电路采样时钟进行了细分，以波特率的16倍频率进行采样。

最开始空闲状态高电平，采样为1，在某个位置采样到0（出现下降沿）且没有噪音，就为起始位。在起始位进行16次采样，没有噪音位0，为了采集准确，根据手册描述，接收电路还会在下降沿之后的第三次、五次、七次进行一批采样。

在第八次、九次、十次再进行一批采样，且这两批采样都要要求每三位里面至少应该有两个零。

①没有噪声置0，满足情况。

②有一些轻微的噪声，导致起始位中三位里有两个0，另一个是1，符合情况，并且在状态寄存器置NE（Noise Error）噪声标志位。若起始位中三位里有一个零，不符合情况。可猜测下降沿是噪声导致，电路需要重新捕捉下降沿。

若起始位侦测正确，接收状态从空闲变为接收起始位。同时，第八、九、十次采样的位置，正好是起始位的正中间，之后接收数据位时，就都在第八、九、十、次进采样。由此保证采样位置在位的正中间。

4.4数据采样

数据位的时间长度为16。一个数据位有十六个采样时钟，由于起始位侦测已经对齐了采样时钟，因此可直接在第八、九、十、次采样数据位，为保证数据的可靠性，连续采样三次。

没有噪声的理想情况下，这三次全为1或者全为0。

全为1就认为收到了1，全为0就认为收到了0。

如果有噪声导致三次采样不是全为1或者全为0，就按照2:1的规则确定：两次为1就认为收到了1，两次为0就认为收到了0。在这种情况下，噪声标志位NE也会置1。

4.5波特率发生器

• 发送器和接收器的波特率由波特率寄存器BRR里的DIV确定
• 计算公式：波特率 = fPCLK2/1 / (16 * DIV)

五、USART初始化

5.1初始化流程

①开启时钟，需要GPIO时钟和USART时钟
②GPIO初始化，把TX配置成复用输出，RX配置成输入
③配置USART，使用结构体
④若只需要发送功能，直接开启USART
⑤若需要接收功能，需要配置中断，（NVIC+ITConfig），再开启USART
初始化完成
发送数据：调用发送函数
接收数据：调用接收函数
获取发送和接受状态：调用标志位函数

5.2USART库函数

USART基本库函数
①USART恢复省配置（恢复默认初始状态）
void USART_DeInit(USART_TypeDef* USARTx);

---

②USART初始化
void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct);

---

③USART结构体初始化
void USART_StructInit(USART_InitTypeDef* USART_InitStruct);

---

④配置同步时钟输出
void USART_ClockInit(USART_TypeDef* USARTx, USART_ClockInitTypeDef* USART_ClockInitStruct);
void USART_ClockStructInit(USART_ClockInitTypeDef* USART_ClockInitStruct);

---

⑤USART使能
void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState);

---

⑥USART中断输出配置
void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState);

---

⑦开启USART到DMA的触发通道
void USART_DMACmd(USART_TypeDef* USARTx, uint16_t USART_DMAReq, FunctionalState NewState);

---

⑧发送数据（写DR寄存器）
void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

---

⑨接收数据（读DR寄存器）
uint16_t USART_ReceiveData(USART_TypeDef* USARTx);

---

⑩标志位相关函数
FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);
void USART_ClearFlag(USART_TypeDef* USARTx, uint16_t USART_FLAG);
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT);
void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT);

5.3USART初始化代码

#include "stm32f10x.h"                  // Device header

void serial_init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	GPIO_InitTypeDef GPIO_Initstructure;
	GPIO_Initstructure.GPIO_Mode=GPIO_Mode_AF_PP;//TX使用复用推挽输出
	GPIO_Initstructure.GPIO_Pin=GPIO_Pin_9;
	GPIO_Initstructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_Initstructure);

	USART_InitTypeDef USART_Initstructure;
	USART_Initstructure.USART_BaudRate=9600;//波特率
	USART_Initstructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;//硬件流控制
	/*
	#define USART_HardwareFlowControl_None      不使用流控
	#define USART_HardwareFlowControl_RTS       只用CTS
	#define USART_HardwareFlowControl_CTS       只用RTS
	#define USART_HardwareFlowControl_RTS_CTS   CTSRTS都使用
	*/
	USART_Initstructure.USART_Mode=USART_Mode_Tx;//USART模式
	/*
	#define USART_Mode_Rx    发送模式
	#define USART_Mode_Tx    接收模式
	*/
	USART_Initstructure.USART_Parity=USART_Parity_No;//校验位
	/*
	#define USART_Parity_No          无校验
	#define USART_Parity_Even        偶校验
	#define USART_Parity_Odd         奇校验
	*/
	USART_Initstructure.USART_StopBits=USART_StopBits_1;//停止位
	/*
	#define USART_StopBits_1
	#define USART_StopBits_0_5
	#define USART_StopBits_2
	#define USART_StopBits_1_5
	*/
	USART_Initstructure.USART_WordLength=USART_WordLength_8b;//字长
	/*
	#define USART_WordLength_8b
	#define USART_WordLength_9b
	*/
	USART_Init(USART1,&USART_Initstructure);

	USART_Cmd(USART1 ,ENABLE);
}

5.4发送数据

void serial_sendbyte(uint8_t byte)
{
	USART_SendData(USART1,byte);//等待数据转移到移位寄存器，再进行数据传递，为了防止新发送的数据数据覆盖原先数据，等待标志位
	while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
	//标志位是否手动清除
	/*
TXE:发送数据寄存器空 (Transmit data register empty)
当TDR寄存器中的数据被硬件转移到移位寄存器的时候，该位被硬件置位。如果USART_CR1
寄存器中的TXEIE为1，则产生中断。对USART_DR的写操作，将该位清零。
0：数据还没有被转移到移位寄存器；
1：数据已经被转移到移位寄存器。
注意：单缓冲器传输中使用该位。
	*/
	//不需要手动清除标志位，在下一次的senddata时，标志位会自动清0

}

标志位是否手动清零？

TXE 标志位通常不需要（也不应该）手动清除。写入新数据到 USART_DR 寄存器是清除它的唯一且正确的方式，并且这个清除操作是自动发生的。

以下是关键点的解释

1.硬件置位 (Set by Hardware):

• 当硬件完成将 TDR (发送数据寄存器) 中的数据转移到移位寄存器（准备开始通过 TX 线一位一位地发送出去）时，硬件会自动将 TXE 标志位置为 1。

• 这个动作表示 TDR 现在空了，可以接收新的数据了。

• 如果此时 TXEIE (TXE 中断使能) 位为 1，这个置位操作还会触发一个中断。

2.清零机制 (Clearing Mechanism):

• 文档明确说明：“对 USART_DR 的写操作，将该位清零”。

• 这是唯一的清除 TXE 标志位的方式。

• 当你向 USART_DR (数据寄存器，通常通过写这个寄存器来发送数据) 写入一个新的字节时：

  • 硬件首先将这个新字节加载到 TDR 寄存器中。

  • 然后，硬件自动地、立即地将 TXE 标志位清零 (0)。

• 你不需要（也无法）通过直接向标志位寄存器写 0 或 1 来手动清除 TXE 标志位。 尝试这样做要么无效，要么可能影响其他标志位。

5.5主函数程序

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "serial.h"
int main(void)
{

    OLED_Init();
	serial_init();
	serial_sendbyte(0x44);
	while(1)
	{

	}
}

5.6数据模式

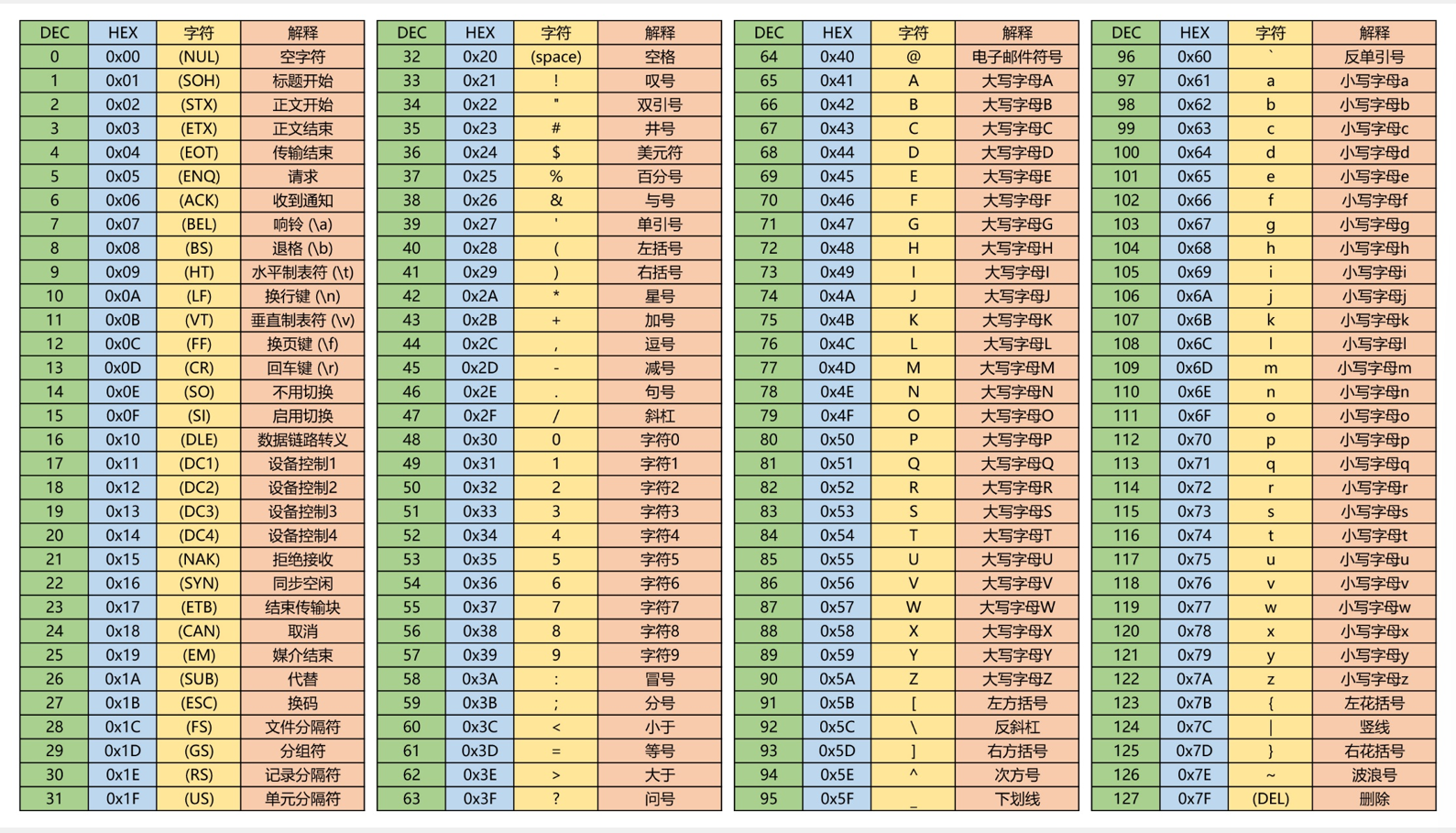

• HEX模式/十六进制模式/二进制模式：以原始数据的形式显示
• 文本模式/字符模式：以原始数据编码后的形式显示

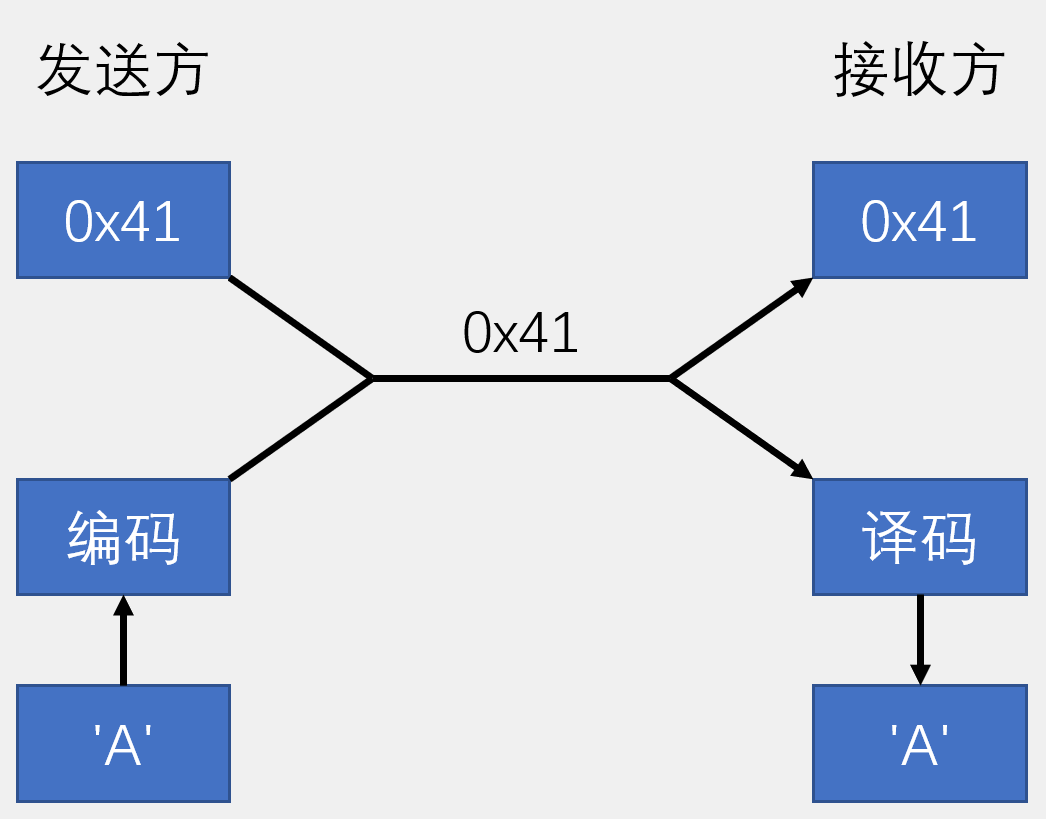

字符和数据在发送和接收的转换关系

5.7SendByte函数分装

5.7.1发送数组

//发送数组
void Serial_SendArray(uint8_t *Array,uint16_t Length)
{
	uint16_t i;
	for(i=0;i<Length;i++)
	{
		serial_sendbyte(Array[i]);
	}
}

//main函数中的代码编写
	uint8_t  arr[]={0x41,0x42,0x43,0x44};
	Serial_SendArray(arr,4);

5.7.2发送数字

//次方函数
uint32_t  serial_pow(uint32_t x,uint32_t y)
{
	uint32_t  result=1;
	while(y--)
	{
		result *=x;
	}
	return result ;
}

//发送数字
void serial_sendnumber(uint32_t number,uint8_t length)
{
	uint8_t i;
	for(i=0;i<length;i++)
	{
		serial_sendbyte(number/serial_pow(10,length-1-i)%10+0x30);//ASCII码中字符0对应0x30
	}
}

//主函数代码
	serial_sendnumber(12345,5);

5.7.3printf函数分装

	//printf函数移植方法
	printf("num=%d\r\n",1234);//搭配fputc函数
    int fputc(int ch,FILE *f)
    {
    	serial_sendbyte(ch);
	    return ch;
    }

    //此方法printf只能有一个，重定向到串口1，串口2无法使用

	//若每个串口想使用printf，可使用sprintf
	//sprintf可以把格式化字符传输到一个字符串里
	char string[100];
	sprintf(string "num=%d\r\n",1234);
	serial_sendstring(string);


	//封装printf函数
	//在serial.c文件添加头文件
	#include "stdarg.h"
	void serial_printf(char*format,...)
	{
		char string[100];
		va_list arg;//定义参数列表变量
		va_start(arg,format);//从format位置开始接收参数表，放在arg里
		vsprintf(string,format,arg);//打印位置string 格式化字符串format，参数表为arg
		serial_sendstring(string);
	}

5.8串口发送和接收

serial.c函数修改不多

①GPIO口加PA10引脚，使用上拉输入

②USART结构体中模式加入接收模式

③接收串口可以是查询或者中断俩种方法

查询方法
serial.c文件中
需要改变的地方
Ⅰ
	GPIO_InitTypeDef GPIO_Initstructure;
	GPIO_Initstructure.GPIO_Mode=GPIO_Mode_AF_PP;//TX使用复用推挽输出
	GPIO_Initstructure.GPIO_Pin=GPIO_Pin_9;
	GPIO_Initstructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_Initstructure);

	GPIO_Initstructure.GPIO_Mode=GPIO_Mode_IPU;//RX使用上拉输入
	GPIO_Initstructure.GPIO_Pin=GPIO_Pin_10;
	GPIO_Initstructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_Initstructure);

Ⅱ
	USART_Initstructure.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;//USART模式
	/*
	#define USART_Mode_Rx    发送模式
	#define USART_Mode_Tx    接收模式
	*/


uint16_t  serial_getbyte(void)
{
	uint16_t RXdata;
	if(USART_GetFlagStatus(USART1,USART_FLAG_RXNE)==SET)
	{
		RXdata=USART_ReceiveData(USART1);
		//是否需要清除标志位-不需要，DR寄存器清除
	}

	return RXdata;
}

main.c文件中
int main(void)
{

  OLED_Init();
	serial_init();
	while(1)
	{
		OLED_ShowHexNum(1,1,serial_getbyte(),2);
	}
}


中断方法
在serial.c文件中
添加相关中断函数
	USART_ITConfig(USART1 ,USART_IT_RXNE,ENABLE );

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE ;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1 ,ENABLE);
中断函数配置
uint8_t serial_getRxfalg(void)
{
	if(Serial_RXFlag==1)
	{
		Serial_RXFlag=0;
		return 1;
	}
	return 0;
}


uint8_t serial_getRXdata(void)
{
	return Serial_RXData;
}

void USART1_IRQHandler(void)
{
		if(USART_GetITStatus(USART1,USART_IT_RXNE)==SET)
		{
			Serial_RXData=USART_ReceiveData(USART1);//读取后置标志位
			Serial_RXFlag=1;
			USART_ClearITPendingBit(USART1,USART_IT_RXNE);
		}
}


main.c文件中
uint16_t Rxdata;
int main(void)
{

  OLED_Init();
	serial_init();
	OLED_ShowString(1,1,"RXdata:");
	while(1)
	{
		if(serial_getRxfalg()==1)
		{
			Rxdata=serial_getRXdata();
			serial_sendbyte(Rxdata);
		}
		OLED_ShowHexNum(1,8,Rxdata,2);
	}
}
