一、CNN是什么？

1.1 概念

卷积神经网络（Convolutional Neural Network，CNN）是含有卷积层的神经网络. 卷积层的作用就是用来自动学习、提取图像的特征。是一种专门用于处理具有网格状结构数据的深度学习模型。最初，CNN主要应用于计算机视觉任务，但它的成功启发了在其他领域应用，如自然语言处理等。

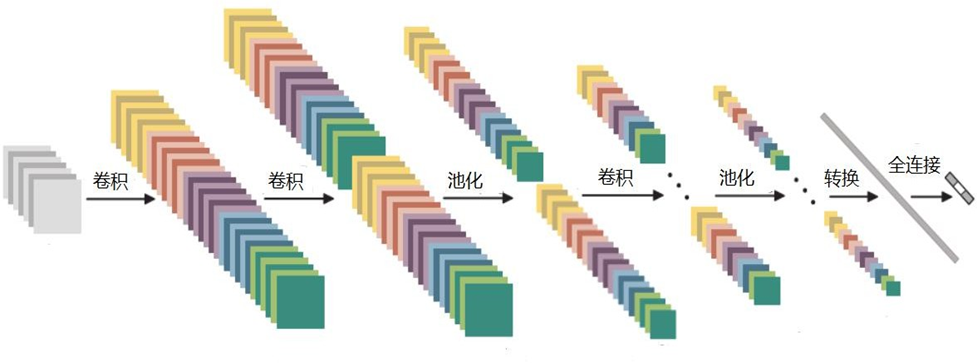

CNN网络主要有三部分构成：卷积层、池化层和全连接层构成，其中卷积层负责提取图像中的局部特征；池化层用来大幅降低运算量并特征增强；全连接层类似神经网络的部分，用来输出想要的结果。

应用场景

领域	典型应用	代表模型
计算机视觉	图像分类、目标检测、语义分割	ResNet, YOLO, U-Net
医疗影像	肿瘤检测、X光片分析	CheXNet
自动驾驶	车道线识别、交通标志检测	Tesla HydraNet
自然语言处理	文本分类、机器翻译（位置特征提取）	Char-CNN
人脸识别	人脸验证、活体检测	FaceNet

全连接的局限性
全连接神经网络并不太适合处理图像数据，在计算机视觉领域, 往往我们输入的图像都很大，使用全连接网络的话，计算的代价较高。另外全连接神经网络会将图像展开，破坏像素之间的相对位置关系，图像很难保留原有的特征，导致图像处理的准确率不高。
与传统网络的区别

1.2 卷积思想

概念
卷积（Convolution），输入信息与卷积核(滤波器,Filter)的乘积。卷：从左往右，从上往下；积：乘积，求和。
局部连接
- 局部连接可以更好地利用图像中的结构信息，空间距离越相近的像素其相互影响越大。
- 根据局部特征完成目标的可辨识性。
权重共享
- 图像从一个局部区域学习到的信息应用到其他区域。
- 减少参数，降低学习难度。

二、卷积层

2.1 卷积核

卷积核是卷积运算过程中必不可少的一个“工具”，在卷积神经网络中，卷积核是非常重要的，它们被用来提取图像中的特征。

卷积核可以看作是一个矩阵，有以下几方面的特征：

卷积核的个数：卷积核（过滤器）的个数决定了其输出特征矩阵的通道数。
卷积核的值：卷积核的值是初始化好的，后续进行更新。
卷积核的大小：常见的卷积核有1×1、3×3、5×5等，一般都是奇数 × 奇数。

下图就是一个3×3的卷积核：
在这里插入图片描述

2.2 卷积计算

计算过程
卷积的过程是将卷积核在图像上进行滑动计算，每次滑动到一个新的位置时，卷积核和图像进行点对点的计算，并将其求和得到一个新的值，然后将这个新的值加入到特征图中，最终得到一个新的特征图。

input 表示输入的图像
filter 表示卷积核, 也叫做滤波器
input 经过 filter 的得到输出为最右侧的图像，该图叫做特征图

卷积运算本质上就是在滤波器和输入数据的局部区域间做点积。

具体计算步骤如下：
在这里插入图片描述
左上角的点计算方法：

按照上面的计算方法可以得到最终的特征图为:

卷积的重要性在于它可以将图像中的特征与卷积核进行卷积操作，从而提取出图像中的特征。可以通过不断调整卷积核的大小、卷积核的值和卷积操作的步长，可以提取出不同尺度和位置的特征。

卷积计算底层实现并非是水平和垂直方向的循环，其真正的计算过程如下：
在这里插入图片描述

2.3 padding&stride

Padding
通过上面的卷积计算，我们发现最终的特征图比原始图像要小，如果想要保持图像大小不变, 可在原图周围添加padding来实现。更重要的是，边缘填充还更好的保护了图像边缘数据的特征。
Stride
按照步长为1来移动卷积核，计算特征图如下所示：

如果我们把 Stride 增大为2，也是可以提取特征图的，如下图所示：

stride太小：重复计算较多，计算量大，训练效率降低；
stride太大：会造成信息遗漏，无法有效提炼数据背后的特征；

2.4 多通道卷积

图像在计算机眼中是一个矩阵，通道越多，可以表达的特征就越丰富。
在这里插入图片描述
对于多通道图像的卷积计算方法如下：

当输入有多个通道(Channel), 例如RGB三通道, 此时要求卷积核需要有相同的通道数。
卷积核通道与对应的输入图像通道进行卷积。
将每个通道的卷积结果按位相加得到最终的特征图。

实际对图像进行特征提取时, 我们需要使用多个卷积核进行特征提取。这个多个卷积核可以理解为从不同到的视角、不同的角度对图像特征进行提取。

卷积操作不仅可以对原图像使用还可以对卷积后得到的特征图使用：

2.5 特征图大小

输出特征图的大小与以下参数息息相关:

size: 卷积核/过滤器大小，一般会选择为奇数，比如有 1×1, 3×3， 5×5
Padding: 零填充的方式
Stride: 步长

完整的计算公式为：
在这里插入图片描述
dilation参数含义后面会提到，这里先不作解释

可以将公式简化为：
在这里插入图片描述

其中：

输入图像大小: W x W

卷积核大小: F x F

Stride: S

Padding: P

输出图像大小: N x N

以下图为例:

图像大小: 5 x 5
卷积核大小: 3 x 3
Stride: 1
Padding: 1
(5 - 3 + 2) / 1 + 1 = 5, 即得到的特征图大小为: 5 x 5

2.6 api

官方文档
示例：

from matplotlib import pyplot as plt
import os
import torch
import torch.nn as nn

current_path = os.path.dirname(__file__)
img_path = os.path.join(current_path, "data", "彩色.png")
# 转换为相对路径
img_path = os.path.relpath(img_path)

# 使用plt读取图片
img = plt.imread(img_path)
print(img.shape)
# 转换为张量：HWC  ---> CHW  ---> NCHW  链式调用
img = torch.tensor(img).permute(2, 0, 1).unsqueeze(0)
conv = nn.Conv2d(
    in_channels=4,  # 输入通道
    out_channels=16,  # 输出特征，等于输出的通道数
    kernel_size=3,  # 卷积核大小，影响宽高
    stride=1,  # 步长，影响宽高
    padding=0,  # 填充
    bias=True
)
# 使用卷积核对图像进行卷积操作
out = conv(img)
print(out.shape)
# 输出128个特征图
conv2 = nn.Conv2d(
     in_channels=32,  # 输入通道
     out_channels=128,  # 输出通道
     kernel_size=(5, 5),  # 卷积核大小
     stride=1,  # 步长
     padding=0,  # 填充
     bias=True
 )
out = conv2(out)
# 把图像显示出来
print(out.shape)
plt.imshow(out[0][10].detach().numpy(), cmap='gray')
plt.show()

三、池化层

3.1 概述

池化层 (Pooling) 降低空间维度, 缩减模型大小，提高计算速度. 即: 主要对卷积层学习到的特征图进行下采样（SubSampling）处理。

池化层主要有两种:

最大池化 max pooling

最大池化是从每个局部区域中选择最大值作为池化后的值，这样可以保留局部区域中最显著的特征。最大池化在提取图像中的纹理、形状等方面具有很好的效果。
平均池化 avgPooling

平均池化是将局部区域中的值取平均作为池化后的值，这样可以得到整体特征的平均值。平均池化在提取图像中的整体特征、减少噪声等方面具有较好的效果。

3.2 池化层计算

计算方式如下：
在这里插入图片描述
池化计算也有stride和padding参数，原理与卷积核的计算相同。

3.3 多通道池化

在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着池化层的输出和输入的通道数是相等。

在这里插入图片描述

3.4 池化层的作用

池化操作的优势有：

通过降低特征图的尺寸，池化层能够减少计算量，从而提升模型的运行效率。
池化操作可以带来特征的平移、旋转等不变性，这有助于提高模型对输入数据的鲁棒性。
池化层通常是非线性操作，例如最大值池化，这样可以增强网络的表达能力，进一步提升模型的性能。

但是池化也有缺点：

池化操作会丢失一些信息，这是它最大的缺点；

3.5 API
