DAY 46 通道注意力(SE注意力)

二、特征图的提取

2.1 简单的CNN训练

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
import numpy as np

# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

# 检查GPU是否可用
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")

# 1. 数据预处理
# 训练集：使用多种数据增强方法提高模型泛化能力
train_transform = transforms.Compose([
    # 随机裁剪图像，从原图中随机截取32x32大小的区域
    transforms.RandomCrop(32, padding=4),
    # 随机水平翻转图像（概率0.5）
    transforms.RandomHorizontalFlip(),
    # 随机颜色抖动：亮度、对比度、饱和度和色调随机变化
    transforms.ColorJitter(brightness=0.2, contrast=0.2, saturation=0.2, hue=0.1),
    # 随机旋转图像（最大角度15度）
    transforms.RandomRotation(15),
    # 将PIL图像或numpy数组转换为张量
    transforms.ToTensor(),
    # 标准化处理：每个通道的均值和标准差，使数据分布更合理
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])

# 测试集：仅进行必要的标准化，保持数据原始特性，标准化不损失数据信息，可还原
test_transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])

# 2. 加载CIFAR-10数据集
train_dataset = datasets.CIFAR10(
    root='./data',
    train=True,
    download=True,
    transform=train_transform  # 使用增强后的预处理
)

test_dataset = datasets.CIFAR10(
    root='./data',
    train=False,
    transform=test_transform  # 测试集不使用增强
)

# 3. 创建数据加载器
batch_size = 64
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)
# 4. 定义CNN模型的定义（替代原MLP）
class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()  # 继承父类初始化

        # ---------------------- 第一个卷积块 ----------------------
        # 卷积层1：输入3通道（RGB），输出32个特征图，卷积核3x3，边缘填充1像素
        self.conv1 = nn.Conv2d(
            in_channels=3,       # 输入通道数（图像的RGB通道）
            out_channels=32,     # 输出通道数（生成32个新特征图）
            kernel_size=3,       # 卷积核尺寸（3x3像素）
            padding=1            # 边缘填充1像素，保持输出尺寸与输入相同
        )
        # 批量归一化层：对32个输出通道进行归一化，加速训练
        self.bn1 = nn.BatchNorm2d(num_features=32)
        # ReLU激活函数：引入非线性，公式：max(0, x)
        self.relu1 = nn.ReLU()
        # 最大池化层：窗口2x2，步长2，特征图尺寸减半（32x32→16x16）
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)  # stride默认等于kernel_size

        # ---------------------- 第二个卷积块 ----------------------
        # 卷积层2：输入32通道（来自conv1的输出），输出64通道
        self.conv2 = nn.Conv2d(
            in_channels=32,      # 输入通道数（前一层的输出通道数）
            out_channels=64,     # 输出通道数（特征图数量翻倍）
            kernel_size=3,       # 卷积核尺寸不变
            padding=1            # 保持尺寸：16x16→16x16（卷积后）→8x8（池化后）
        )
        self.bn2 = nn.BatchNorm2d(num_features=64)
        self.relu2 = nn.ReLU()
        self.pool2 = nn.MaxPool2d(kernel_size=2)  # 尺寸减半：16x16→8x8

        # ---------------------- 第三个卷积块 ----------------------
        # 卷积层3：输入64通道，输出128通道
        self.conv3 = nn.Conv2d(
            in_channels=64,      # 输入通道数（前一层的输出通道数）
            out_channels=128,    # 输出通道数（特征图数量再次翻倍）
            kernel_size=3,
            padding=1            # 保持尺寸：8x8→8x8（卷积后）→4x4（池化后）
        )
        self.bn3 = nn.BatchNorm2d(num_features=128)
        self.relu3 = nn.ReLU()  # 复用激活函数对象（节省内存）
        self.pool3 = nn.MaxPool2d(kernel_size=2)  # 尺寸减半：8x8→4x4

        # ---------------------- 全连接层（分类器） ----------------------
        # 计算展平后的特征维度：128通道 × 4x4尺寸 = 128×16=2048维
        self.fc1 = nn.Linear(
            in_features=128 * 4 * 4,  # 输入维度（卷积层输出的特征数）
            out_features=512          # 输出维度（隐藏层神经元数）
        )
        # Dropout层：训练时随机丢弃50%神经元，防止过拟合
        self.dropout = nn.Dropout(p=0.5)
        # 输出层：将512维特征映射到10个类别（CIFAR-10的类别数）
        self.fc2 = nn.Linear(in_features=512, out_features=10)

    def forward(self, x):
        # 输入尺寸：[batch_size, 3, 32, 32]（batch_size=批量大小，3=通道数，32x32=图像尺寸）

        # ---------- 卷积块1处理 ----------
        x = self.conv1(x)       # 卷积后尺寸：[batch_size, 32, 32, 32]（padding=1保持尺寸）
        x = self.bn1(x)         # 批量归一化，不改变尺寸
        x = self.relu1(x)       # 激活函数，不改变尺寸
        x = self.pool1(x)       # 池化后尺寸：[batch_size, 32, 16, 16]（32→16是因为池化窗口2x2）

        # ---------- 卷积块2处理 ----------
        x = self.conv2(x)       # 卷积后尺寸：[batch_size, 64, 16, 16]（padding=1保持尺寸）
        x = self.bn2(x)
        x = self.relu2(x)
        x = self.pool2(x)       # 池化后尺寸：[batch_size, 64, 8, 8]

        # ---------- 卷积块3处理 ----------
        x = self.conv3(x)       # 卷积后尺寸：[batch_size, 128, 8, 8]（padding=1保持尺寸）
        x = self.bn3(x)
        x = self.relu3(x)
        x = self.pool3(x)       # 池化后尺寸：[batch_size, 128, 4, 4]

        # ---------- 展平与全连接层 ----------
        # 将多维特征图展平为一维向量：[batch_size, 128*4*4] = [batch_size, 2048]
        x = x.view(-1, 128 * 4 * 4)  # -1自动计算批量维度，保持批量大小不变

        x = self.fc1(x)           # 全连接层：2048→512，尺寸变为[batch_size, 512]
        x = self.relu3(x)         # 激活函数（复用relu3，与卷积块3共用）
        x = self.dropout(x)       # Dropout随机丢弃神经元，不改变尺寸
        x = self.fc2(x)           # 全连接层：512→10，尺寸变为[batch_size, 10]（未激活，直接输出logits）

        return x  # 输出未经过Softmax的logits，适用于交叉熵损失函数



# 初始化模型
model = CNN()
model = model.to(device)  # 将模型移至GPU（如果可用）

criterion = nn.CrossEntropyLoss()  # 交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001)  # Adam优化器

# 引入学习率调度器，在训练过程中动态调整学习率--训练初期使用较大的 LR 快速降低损失，训练后期使用较小的 LR 更精细地逼近全局最优解。
# 在每个 epoch 结束后，需要手动调用调度器来更新学习率，可以在训练过程中调用 scheduler.step()
scheduler = optim.lr_scheduler.ReduceLROnPlateau(
    optimizer,        # 指定要控制的优化器（这里是Adam）
    mode='min',       # 监测的指标是"最小化"（如损失函数）
    patience=3,       # 如果连续3个epoch指标没有改善，才降低LR
    factor=0.5        # 降低LR的比例（新LR = 旧LR × 0.5）
)
# 5. 训练模型（记录每个 iteration 的损失）
def train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):
    model.train()  # 设置为训练模式

    # 记录每个 iteration 的损失
    all_iter_losses = []  # 存储所有 batch 的损失
    iter_indices = []     # 存储 iteration 序号

    # 记录每个 epoch 的准确率和损失
    train_acc_history = []
    test_acc_history = []
    train_loss_history = []
    test_loss_history = []

    for epoch in range(epochs):
        running_loss = 0.0
        correct = 0
        total = 0

        for batch_idx, (data, target) in enumerate(train_loader):
            data, target = data.to(device), target.to(device)  # 移至GPU

            optimizer.zero_grad()  # 梯度清零
            output = model(data)  # 前向传播
            loss = criterion(output, target)  # 计算损失
            loss.backward()  # 反向传播
            optimizer.step()  # 更新参数

            # 记录当前 iteration 的损失
            iter_loss = loss.item()
            all_iter_losses.append(iter_loss)
            iter_indices.append(epoch * len(train_loader) + batch_idx + 1)

            # 统计准确率和损失
            running_loss += iter_loss
            _, predicted = output.max(1)
            total += target.size(0)
            correct += predicted.eq(target).sum().item()

            # 每100个批次打印一次训练信息
            if (batch_idx + 1) % 100 == 0:
                print(f'Epoch: {epoch+1}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} '
                      f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')

        # 计算当前epoch的平均训练损失和准确率
        epoch_train_loss = running_loss / len(train_loader)
        epoch_train_acc = 100. * correct / total
        train_acc_history.append(epoch_train_acc)
        train_loss_history.append(epoch_train_loss)

        # 测试阶段
        model.eval()  # 设置为评估模式
        test_loss = 0
        correct_test = 0
        total_test = 0

        with torch.no_grad():
            for data, target in test_loader:
                data, target = data.to(device), target.to(device)
                output = model(data)
                test_loss += criterion(output, target).item()
                _, predicted = output.max(1)
                total_test += target.size(0)
                correct_test += predicted.eq(target).sum().item()

        epoch_test_loss = test_loss / len(test_loader)
        epoch_test_acc = 100. * correct_test / total_test
        test_acc_history.append(epoch_test_acc)
        test_loss_history.append(epoch_test_loss)

        # 更新学习率调度器
        scheduler.step(epoch_test_loss)

        print(f'Epoch {epoch+1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')

    # 绘制所有 iteration 的损失曲线
    plot_iter_losses(all_iter_losses, iter_indices)

    # 绘制每个 epoch 的准确率和损失曲线
    plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)

    return epoch_test_acc  # 返回最终测试准确率

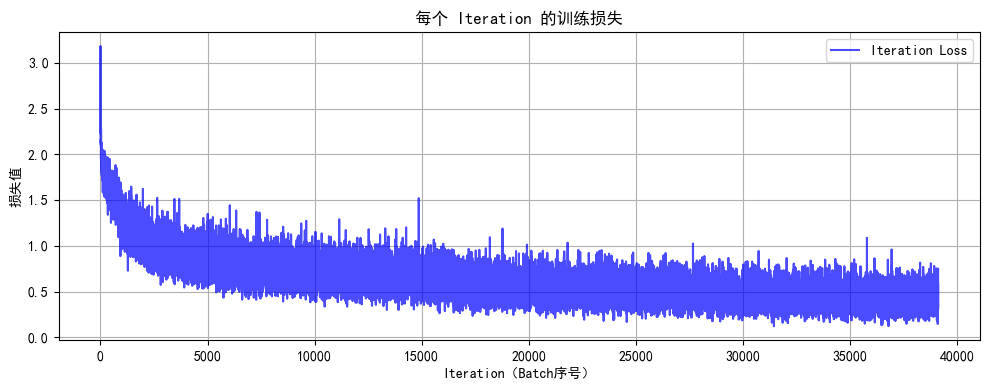

# 6. 绘制每个 iteration 的损失曲线
def plot_iter_losses(losses, indices):
    plt.figure(figsize=(10, 4))
    plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')
    plt.xlabel('Iteration（Batch序号）')
    plt.ylabel('损失值')
    plt.title('每个 Iteration 的训练损失')
    plt.legend()
    plt.grid(True)
    plt.tight_layout()
    plt.show()

# 7. 绘制每个 epoch 的准确率和损失曲线
def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):
    epochs = range(1, len(train_acc) + 1)

    plt.figure(figsize=(12, 4))

    # 绘制准确率曲线
    plt.subplot(1, 2, 1)
    plt.plot(epochs, train_acc, 'b-', label='训练准确率')
    plt.plot(epochs, test_acc, 'r-', label='测试准确率')
    plt.xlabel('Epoch')
    plt.ylabel('准确率 (%)')
    plt.title('训练和测试准确率')
    plt.legend()
    plt.grid(True)

    # 绘制损失曲线
    plt.subplot(1, 2, 2)
    plt.plot(epochs, train_loss, 'b-', label='训练损失')
    plt.plot(epochs, test_loss, 'r-', label='测试损失')
    plt.xlabel('Epoch')
    plt.ylabel('损失值')
    plt.title('训练和测试损失')
    plt.legend()
    plt.grid(True)

    plt.tight_layout()
    plt.show()

# 8. 执行训练和测试
epochs = 50  # 增加训练轮次为了确保收敛
print("开始使用CNN训练模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")

# # 保存模型
# torch.save(model.state_dict(), 'cifar10_cnn_model.pth')
# print("模型已保存为: cifar10_cnn_model.pth")

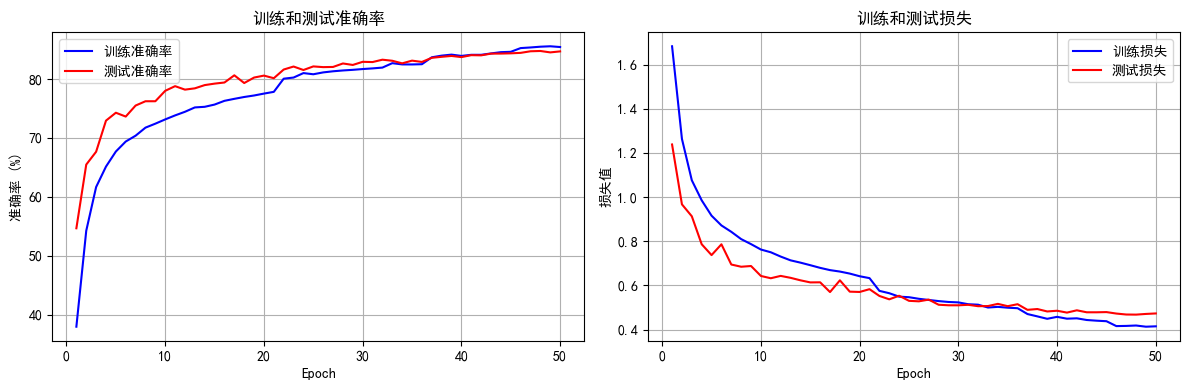

可以看到测试集一定程度上收敛了，在85%左右（还可以继续训练的），我们后续和加了通道注意力的该模型作对比，这也意味着我们进入到了消融实验的部分了。

• 过去我们都是在同一个数据集上对比不同的模型的差异，或者同一个模型不同参数下的差异，这种实验叫做对比实验。
• 在同一个数据集上，对同一个模型进行模块的增加和减少，这种实验我们称之为消融实验。通过消融实验，研究者能更清晰地理解模型各部分的作用，而对比实验则用于评估模型的整体竞争力。两者常结合使用，以全面验证模型设计的合理性。

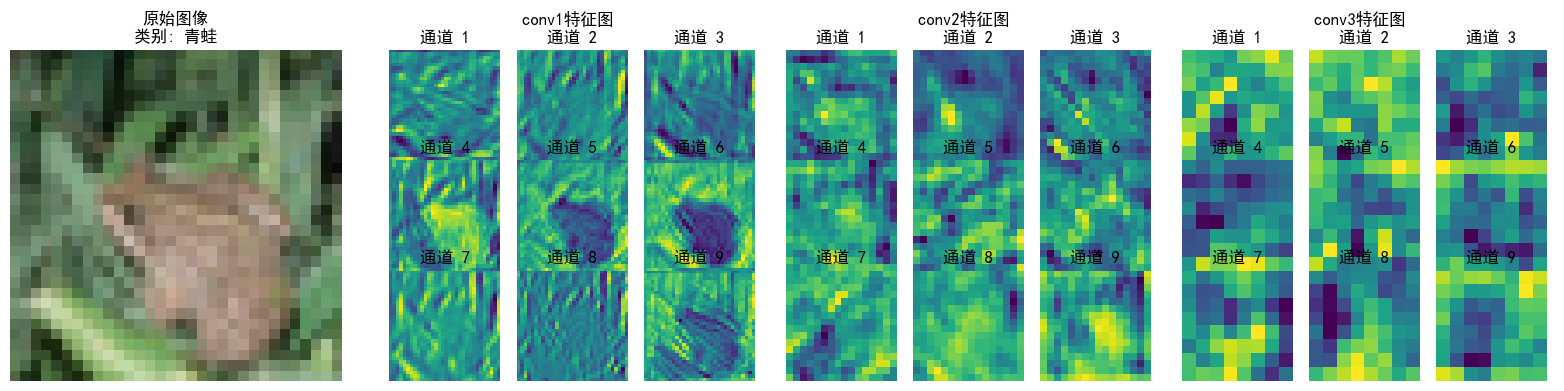

2.2 特征图可视化

为了方便观察，我们先尝试提取下特征图。特征图本质就是不同的卷积核的输出，浅层指的是离输入图近的卷积层，浅层卷积层的特征图通常较大，而深层特征图会经过多次下采样，尺寸显著缩小，尺寸差异过大时，小尺寸特征图在视觉上会显得模糊或丢失细节。步骤逻辑如下：

1. 初始化设置：

• 将模型设为评估模式，准备类别名称列表（如飞机、汽车等）。

2. 数据加载与处理：

• 从测试数据加载器中获取图像和标签。
• 仅处理前 num_images 张图像（如2张）。

3. 注册钩子捕获特征图：

• 为指定层（如 conv1, conv2, conv3）注册前向钩子。
• 钩子函数将这些层的输出（特征图）保存到字典中。

4. 前向传播与特征提取：

• 模型处理图像，触发钩子函数，获取并保存特征图。
• 移除钩子，避免后续干扰。

5. 可视化特征图：

• 对每张图像：
  • 恢复原始像素值并显示。
  • 为每个目标层创建子图，展示前 `num_channels` 个通道的特征图（如9个通道）。
  • 每个通道的特征图以网格形式排列，显示通道编号。

关键细节

• 特征图布局：原始图像在左侧，各层特征图按顺序排列在右侧。
• 通道选择：默认显示前9个通道（按重要性或索引排序）。
• 显示优化：
  • 使用 inset_axes 在大图中嵌入小网格，清晰展示每个通道。
  • 层标题与通道标题分开，避免重叠。
  • 反标准化处理恢复图像原始色彩。

def visualize_feature_maps(model, test_loader, device, layer_names, num_images=3, num_channels=9):
    """
    可视化指定层的特征图（修复循环冗余问题）
    参数:
        model: 模型
        test_loader: 测试数据加载器
        layer_names: 要可视化的层名称（如['conv1', 'conv2', 'conv3']）
        num_images: 可视化的图像总数
        num_channels: 每个图像显示的通道数（取前num_channels个通道）
    """
    model.eval()  # 设置为评估模式
    class_names = ['飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车']

    # 从测试集加载器中提取指定数量的图像（避免嵌套循环）
    images_list, labels_list = [], []
    for images, labels in test_loader:
        images_list.append(images)
        labels_list.append(labels)
        if len(images_list) * test_loader.batch_size >= num_images:
            break
    # 拼接并截取到目标数量
    images = torch.cat(images_list, dim=0)[:num_images].to(device)
    labels = torch.cat(labels_list, dim=0)[:num_images].to(device)

    with torch.no_grad():
        # 存储各层特征图
        feature_maps = {}
        # 保存钩子句柄
        hooks = []

        # 定义钩子函数，捕获指定层的输出
        def hook(module, input, output, name):
            feature_maps[name] = output.cpu()  # 保存特征图到字典

        # 为每个目标层注册钩子，并保存钩子句柄
        for name in layer_names:
            module = getattr(model, name)
            hook_handle = module.register_forward_hook(lambda m, i, o, n=name: hook(m, i, o, n))
            hooks.append(hook_handle)

        # 前向传播触发钩子
        _ = model(images)

        # 正确移除钩子
        for hook_handle in hooks:
            hook_handle.remove()

        # 可视化每个图像的各层特征图（仅一层循环）
        for img_idx in range(num_images):
            img = images[img_idx].cpu().permute(1, 2, 0).numpy()
            # 反标准化处理（恢复原始像素值）
            img = img * np.array([0.2023, 0.1994, 0.2010]).reshape(1, 1, 3) + np.array([0.4914, 0.4822, 0.4465]).reshape(1, 1, 3)
            img = np.clip(img, 0, 1)  # 确保像素值在[0,1]范围内

            # 创建子图
            num_layers = len(layer_names)
            fig, axes = plt.subplots(1, num_layers + 1, figsize=(4 * (num_layers + 1), 4))

            # 显示原始图像
            axes[0].imshow(img)
            axes[0].set_title(f'原始图像\n类别: {class_names[labels[img_idx]]}')
            axes[0].axis('off')

            # 显示各层特征图
            for layer_idx, layer_name in enumerate(layer_names):
                fm = feature_maps[layer_name][img_idx]  # 取第img_idx张图像的特征图
                fm = fm[:num_channels]  # 仅取前num_channels个通道
                num_rows = int(np.sqrt(num_channels))
                num_cols = num_channels // num_rows if num_rows != 0 else 1

                # 创建子图网格
                layer_ax = axes[layer_idx + 1]
                layer_ax.set_title(f'{layer_name}特征图 \n')# 加个换行让文字分离上去
                layer_ax.axis('off')  # 关闭大子图的坐标轴

                # 在大子图内创建小网格
                for ch_idx, channel in enumerate(fm):
                    ax = layer_ax.inset_axes([ch_idx % num_cols / num_cols,
                                            (num_rows - 1 - ch_idx // num_cols) / num_rows,
                                            1/num_cols, 1/num_rows])
                    ax.imshow(channel.numpy(), cmap='viridis')
                    ax.set_title(f'通道 {ch_idx + 1}')
                    ax.axis('off')

            plt.tight_layout()
            plt.show()

# 调用示例（按需修改参数）
layer_names = ['conv1', 'conv2', 'conv3']
visualize_feature_maps(
    model=model,
    test_loader=test_loader,
    device=device,
    layer_names=layer_names,
    num_images=5,  # 可视化5张测试图像 → 输出5张大图
    num_channels=9   # 每张图像显示前9个通道的特征图
)

上面的图为提取CNN不同卷积层输出的特征图，我们以第五张图片-青蛙 进行解读。

由于经过了不断的下采样，特征变得越来越抽象，人类已经无法理解。

核心作用：通过可视化特征图，可直观观察：

• 浅层卷积层（如 `conv1`）如何捕获边缘、纹理等低级特征。
• 深层卷积层（如 `conv3`）如何组合低级特征形成语义概念（如物体部件）。
• 模型对不同类别的关注区域差异（如鸟类的羽毛纹理 vs. 飞机的金属光泽）。

conv1 特征图（浅层卷积）

• 特点：
  • 保留较多原始图像的**细节纹理**（如植物叶片、青蛙身体的边缘轮廓）。
  • 通道间差异相对小，每个通道都能看到类似原始图像的基础结构（如通道 1 - 9 都能识别边缘、纹理）。
• 意义：
  • 提取低级特征（边缘、颜色块、简单纹理），是后续高层特征的“原材料”。
  • 类似人眼初步识别图像的轮廓和基础结构。

conv2 特征图（中层卷积）

• 特点：
  • 空间尺寸（高、宽）比 conv1 更小（因卷积/池化下采样），但**语义信息更抽象**。
  • 通道间差异更明显：部分通道开始聚焦**局部关键特征**（如通道 5、8 中黄色高亮区域，可能对应青蛙身体或植物的关键纹理）。
• 意义：
  • 对 conv1 的低级特征进行**组合与筛选**，提取**中级特征**（如局部形状、纹理组合）。
  • 类似人眼从“边缘轮廓”过渡到“识别局部结构”（如青蛙的身体块、植物的叶片簇）。

conv3 特征图（深层卷积）

• 特点：
  • 空间尺寸进一步缩小，**抽象程度最高**，肉眼难直接对应原始图像细节。
  • 通道间差异极大，部分通道聚焦**全局语义特征**（如通道 4、7 中黄色区域，可能对应模型判断“青蛙”类别的关键特征）。
• 意义：
  • 对 conv2 的中级特征进行**全局整合**，提取**高级语义特征**（如物体类别相关的抽象模式）。
  • 类似人眼最终“识别出这是青蛙”的关键依据，模型通过这些特征判断类别。

逐层对比总结：

• 特征逐层抽象：从“看得见的细节”（conv1）→ “局部结构”（conv2）→ “类别相关的抽象模式”（conv3），模型通过这种方式实现从“看图像”到“理解语义”的跨越。
• 通道分工明确：不同通道在各层聚焦不同特征（如有的通道负责边缘，有的负责颜色，有的负责全局语义），共同协作完成分类任务。
• 下采样的作用：通过缩小空间尺寸，换取更高的语义抽象能力（“牺牲细节，换取理解”）。

@浙大疏锦行
