WebRTC音频QoS方法五（音频变速算法之Accelerate、FastAccelerate、PreemptiveExpand算法实现）

一、概述介绍

实时传输网络条件下，音频渲染过程中常常会出现音频数据堆积和断流现象。如果不采取有效的优化措施，这将导致音频的端到端延时加剧，甚至频繁出现断音现象，从而严重影响用户体验。因此，WebRTC在保证不严重失真情况下引入变速算法进行平滑。

1、累积数据过多时，通过Accelerate算法，不影响用户体验情况下，减少这些数据播放时长。
2、BUF数据不足时，通过Expand算法，增加数据播放时长。让用户感知不到音频数据的波动。

下面首先走读一下音频Accelerate、FastAccelerate、PreemptiveExpand算法实现。

二、加速算法

1、加速条件

因为Accelerate算法需要保证尽量不失真的平滑播放，所以不是所有送到Accelerate数据，都能进行Accelerate处理。

数据进行Accelerate处理需要满足如下条件：

1、数组量要足够，算法限制数量量一定要大于30ms。

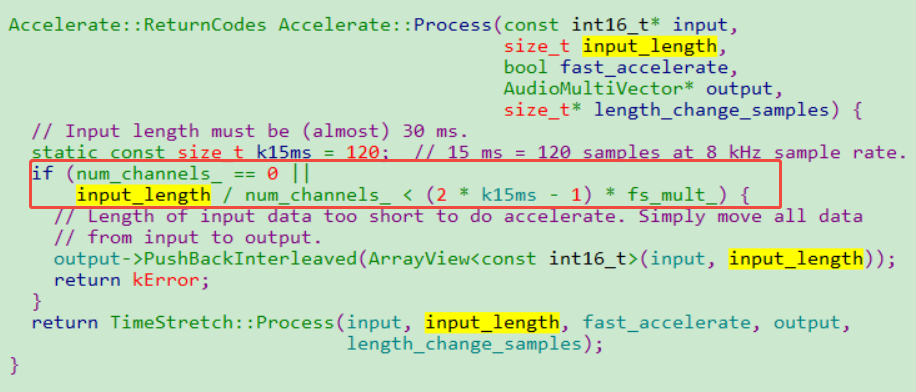

Accelerate::Process不会处理小于30ms的数据，直接把源PCM数据拷贝到输出buffer。

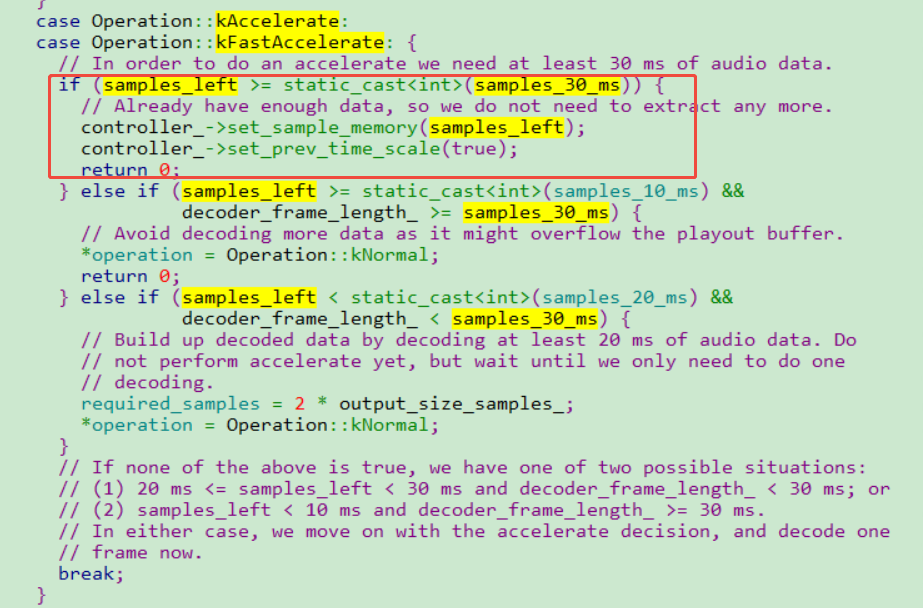

决策的时候，也会根据缓存数据量进行处理调整。

NetEqImpl::GetDecision

2、本段音频数据是非活动语音，或者有强相关性音频数据。

非活动语音很好是容易做加速的，非活动语音一般是背景噪音或者舒适噪音，没有信息。大面积剪切，都不会影响通话信息的传递。

相关性音频实际上比较的是波形相似程度。周期相同，波形完全一样的的音频，就是强相关音频，两个周期音频可以直接交叉叠加为一个周期，从而减少播放时长。

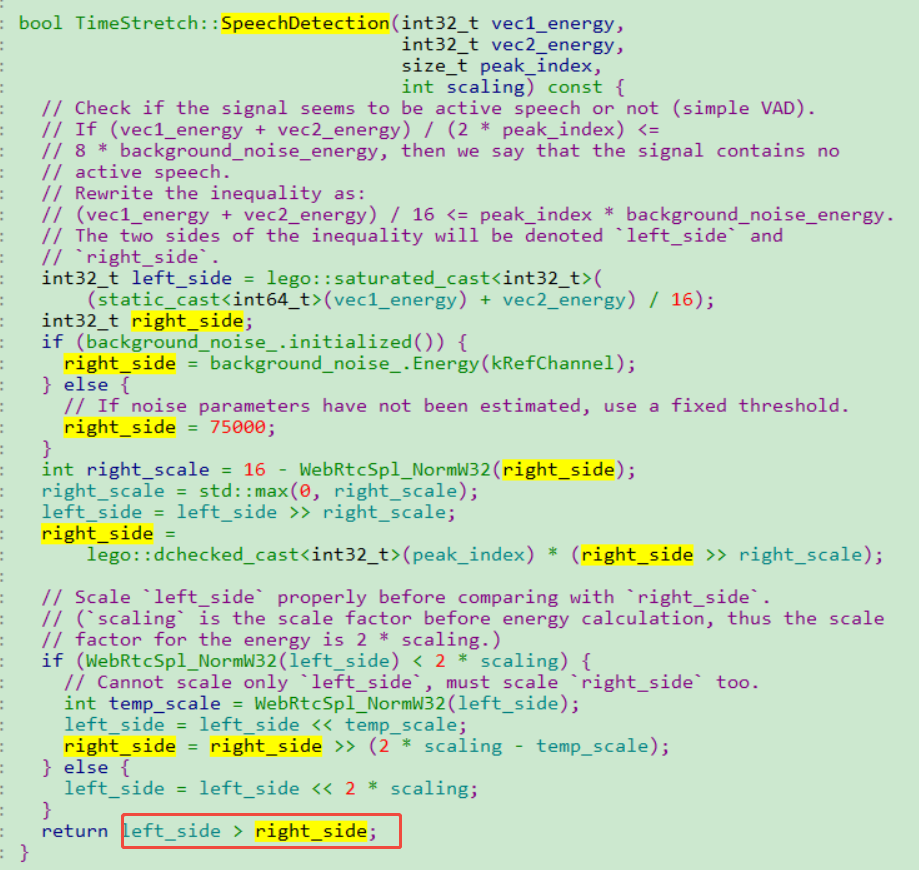

1）非活动语音判断

使用的VAD检测算法，判断当前音频数据的能量值是否小于噪音的能量值

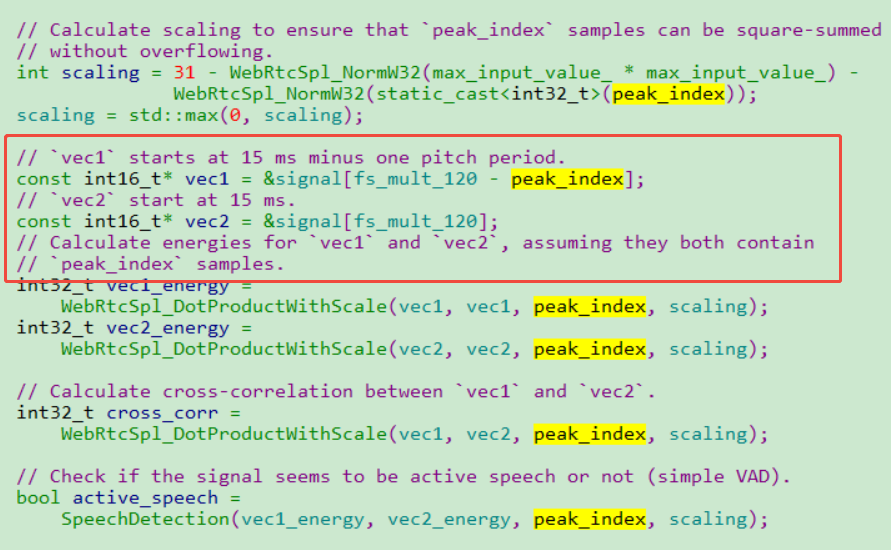

输入信号还利用峰值索引位置，将音频数据信号截成两段。

音频数据能量峰值索引的计算，使用的是抛物线拟合算法实现。该算法在离散采样的信号中能更精确地计算峰值的位置(peak_index)和峰值的幅度(peak_value)，用于提升信号峰值检测的精度。
因为在数字信号处理中，信号的峰值往往不会恰好落在离散的采样点上，而是可能位于两个采样点之间。直接取采样点中的最大值会导致误差，而抛物线拟合通过对峰值附近的几个采样点拟合一条抛物线，利用抛物线的顶点来估计真实峰值的位置和幅度，从而提高精度。

详细实现细节在DspHelper::ParabolicFit函数。

void DspHelper::ParabolicFit(int16_t* signal_points,
                             int fs_mult,
                             size_t* peak_index,
                             int16_t* peak_value) {
  uint16_t fit_index[13];
  if (fs_mult == 1) {
    fit_index[0] = 0;
    fit_index[1] = 8;
    fit_index[2] = 16;
  } else if (fs_mult == 2) {
    fit_index[0] = 0;
    fit_index[1] = 4;
    fit_index[2] = 8;
    fit_index[3] = 12;
    fit_index[4] = 16;
  } else if (fs_mult == 4) {
    fit_index[0] = 0;
    fit_index[1] = 2;
    fit_index[2] = 4;
    fit_index[3] = 6;
    fit_index[4] = 8;
    fit_index[5] = 10;
    fit_index[6] = 12;
    fit_index[7] = 14;
    fit_index[8] = 16;
  } else {
    fit_index[0] = 0;
    fit_index[1] = 1;
    fit_index[2] = 3;
    fit_index[3] = 4;
    fit_index[4] = 5;
    fit_index[5] = 7;
    fit_index[6] = 8;
    fit_index[7] = 9;
    fit_index[8] = 11;
    fit_index[9] = 12;
    fit_index[10] = 13;
    fit_index[11] = 15;
    fit_index[12] = 16;
  }

  //  num = -3 * signal_points[0] + 4 * signal_points[1] - signal_points[2];
  //  den =      signal_points[0] - 2 * signal_points[1] + signal_points[2];
  int32_t num =
      (signal_points[0] * -3) + (signal_points[1] * 4) - signal_points[2];
  int32_t den = signal_points[0] + (signal_points[1] * -2) + signal_points[2];
  int32_t temp = num * 120;
  int flag = 1;
  int16_t stp = kParabolaCoefficients[fit_index[fs_mult]][0] -
                kParabolaCoefficients[fit_index[fs_mult - 1]][0];
  int16_t strt = (kParabolaCoefficients[fit_index[fs_mult]][0] +
                  kParabolaCoefficients[fit_index[fs_mult - 1]][0]) /
                 2;
  int16_t lmt;
  if (temp < -den * strt) {
    lmt = strt - stp;
    while (flag) {
      if ((flag == fs_mult) || (temp > -den * lmt)) {
        *peak_value =
            (den * kParabolaCoefficients[fit_index[fs_mult - flag]][1] +
             num * kParabolaCoefficients[fit_index[fs_mult - flag]][2] +
             signal_points[0] * 256) /
            256;
        *peak_index = *peak_index * 2 * fs_mult - flag;
        flag = 0;
      } else {
        flag++;
        lmt -= stp;
      }
    }
  } else if (temp > -den * (strt + stp)) {
    lmt = strt + 2 * stp;
    while (flag) {
      if ((flag == fs_mult) || (temp < -den * lmt)) {
        int32_t temp_term_1 =
            den * kParabolaCoefficients[fit_index[fs_mult + flag]][1];
        int32_t temp_term_2 =
            num * kParabolaCoefficients[fit_index[fs_mult + flag]][2];
        int32_t temp_term_3 = signal_points[0] * 256;
        *peak_value = (temp_term_1 + temp_term_2 + temp_term_3) / 256;
        *peak_index = *peak_index * 2 * fs_mult + flag;
        flag = 0;
      } else {
        flag++;
        lmt += stp;
      }
    }
  } else {
    *peak_value = signal_points[1];
    *peak_index = *peak_index * 2 * fs_mult;
  }
}

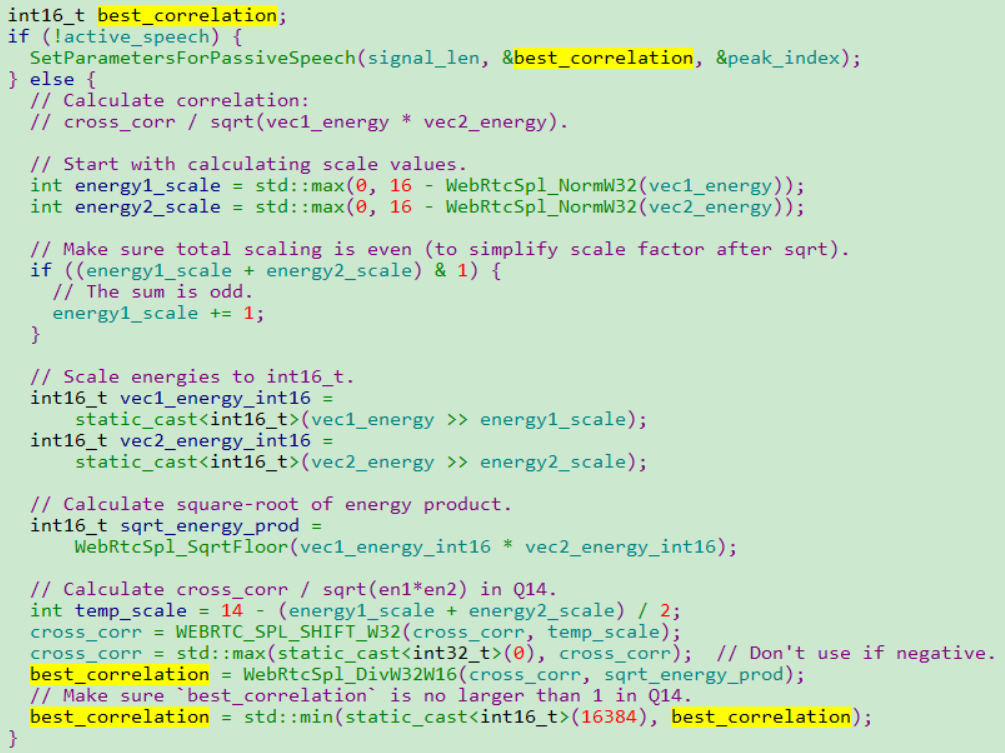

2）数据相关性判断

核心参数best_correlation：量化两个音频片段（vec1 和 vec2）的归一化相似程度，其计算原理基于归一化互相关（Normalized Cross-Correlation），目的是判断信号片段是否具有足够的周期性，以支持后续的时间拉伸（加速）操作。取值范围在 0~16384（Q14 定点数格式，16384 对应 1.0）：

值越接近16384，两个片段越相似（周期性越强），越适合通过 “复制 - 重叠” 进行时间拉伸；
值越低，说明片段相似性差，强行拉伸可能导致失真。

在函数TimeStretch::Process

2、加速原理

1）加速算法详细操作流程

三段式音频构建：拷贝基础段 → 复制周期段 → 交叉淡入淡出 → 拷贝剩余段

核心函数：

Accelerate::ReturnCodes Accelerate::CheckCriteriaAndStretch(
    const int16_t* input,
    size_t input_length,
    size_t peak_index,
    int16_t best_correlation,
    bool active_speech,
    bool fast_mode,
    AudioMultiVector* output) const {
  // Check for strong correlation or passive speech.
  // Use 8192 (0.5 in Q14) in fast mode.
  const int correlation_threshold = fast_mode ? 8192 : kCorrelationThreshold;
  if ((best_correlation > correlation_threshold) || !active_speech) {
    // Do accelerate operation by overlap add.

    // Pre-calculate common multiplication with `fs_mult_`.
    // 120 corresponds to 15 ms.
    size_t fs_mult_120 = fs_mult_ * 120;

    if (fast_mode) {
      // Fit as many multiples of `peak_index` as possible in fs_mult_120.
      // TODO(henrik.lundin) Consider finding multiple correlation peaks and
      // pick the one with the longest correlation lag in this case.
      peak_index = (fs_mult_120 / peak_index) * peak_index;
    }

    RTC_DCHECK_GE(fs_mult_120, peak_index);  // Should be handled in Process().
    // Copy first part; 0 to 15 ms.
    output->PushBackInterleaved(
        ArrayView<const int16_t>(input, fs_mult_120 * num_channels_));
    // Copy the `peak_index` starting at 15 ms to `temp_vector`.
    AudioMultiVector temp_vector(num_channels_);
    temp_vector.PushBackInterleaved(ArrayView<const int16_t>(
        &input[fs_mult_120 * num_channels_], peak_index * num_channels_));
    // Cross-fade `temp_vector` onto the end of `output`.
    output->CrossFade(temp_vector, peak_index);
    // Copy the last unmodified part, 15 ms + pitch period until the end.
    output->PushBackInterleaved(ArrayView<const int16_t>(
        &input[(fs_mult_120 + peak_index) * num_channels_],
        input_length - (fs_mult_120 + peak_index) * num_channels_));

    if (active_speech) {
      return kSuccess;
    } else {
      return kSuccessLowEnergy;
    }
  } else {
    // Accelerate not allowed. Simply move all data from decoded to outData.
    output->PushBackInterleaved(ArrayView<const int16_t>(input, input_length));
    return kNoStretch;
  }
}

2）交叉淡入淡出函数作用

void AudioVector::CrossFade(const AudioVector& append_this,
                            size_t fade_length) {
  // Fade length cannot be longer than the current vector or `append_this`.
  RTC_DCHECK_LE(fade_length, Size());
  RTC_DCHECK_LE(fade_length, append_this.Size());
  fade_length = std::min(fade_length, Size());
  fade_length = std::min(fade_length, append_this.Size());
  size_t position = Size() - fade_length + begin_index_;
  // Cross fade the overlapping regions.
  // `alpha` is the mixing factor in Q14.
  // TODO(hlundin): Consider skipping +1 in the denominator to produce a
  // smoother cross-fade, in particular at the end of the fade.
  int alpha_step = 16384 / (static_cast<int>(fade_length) + 1);
  int alpha = 16384;
  for (size_t i = 0; i < fade_length; ++i) {
    alpha -= alpha_step;
    array_[(position + i) % capacity_] =
        (alpha * array_[(position + i) % capacity_] +
         (16384 - alpha) * append_this[i] + 8192) >>
        14;
  }
  RTC_DCHECK_GE(alpha, 0);  // Verify that the slope was correct.
  // Append what is left of `append_this`.
  size_t samples_to_push_back = append_this.Size() - fade_length;
  if (samples_to_push_back > 0)
    PushBack(append_this, samples_to_push_back, fade_length);
}

若直接拼接两个音频片段（基础段末尾 + 复制段开头）会因相位不连续产生 “点击噪声”（Click Noise），人耳对这种突变非常敏感。交叉淡入淡出通过 “重叠部分平滑过渡” 解决该问题：
重叠长度 = peak_index（即一个基音周期的长度）；
过渡逻辑：output 末尾的采样点线性衰减（从 1→0），temp_vector 开头的采样点线性增益（从 0→1）；
效果：两段音频无缝衔接，无明显噪声。

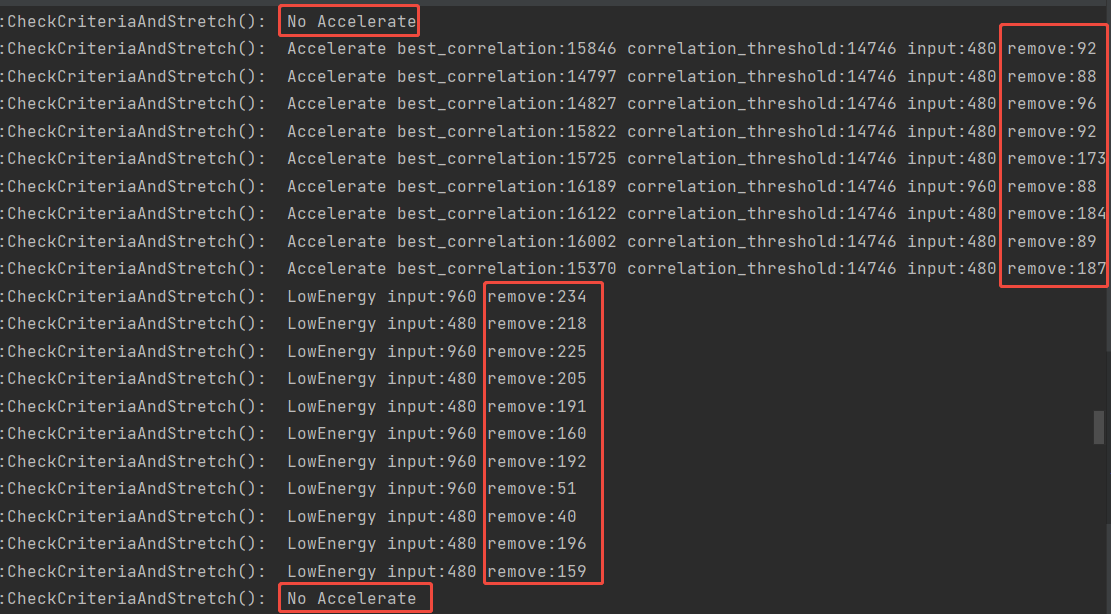

所以web RTC这种尽量不保证失真情况下的变速算法，能追回的时间长度完全取决与音频本身的内容，一个基音周期的时长。无法给出绝对量化的值。

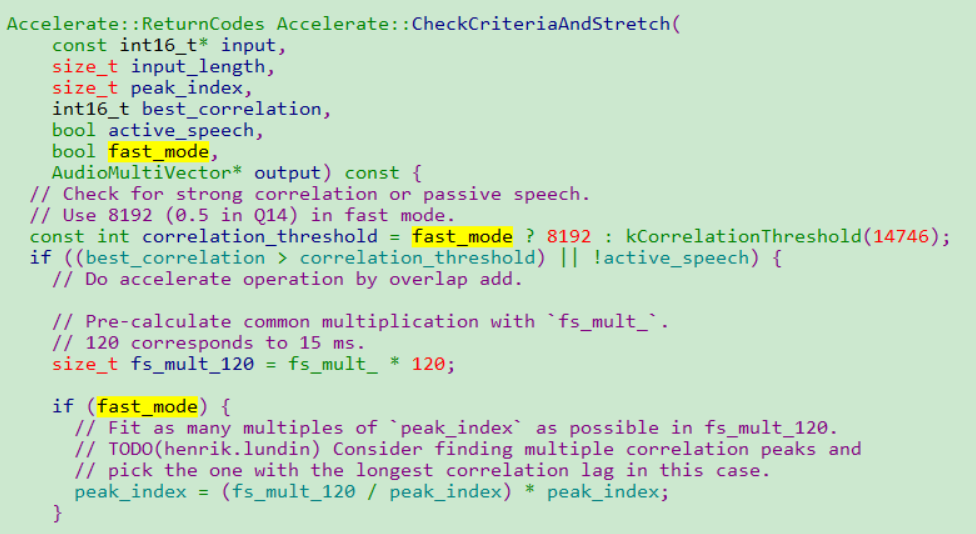

kAccelerate和kFastAccelerate使用的是同一套加速算法，不同的是，判断音频相关性的阈值门槛不同。

fast_mode的相关性阈值是8192，普通是14746。并且也强制调整基音周期为15ms。

三、扩展算法

音频时间扩展（拉伸）算法，用于在保持语音音调不变的前提下增加音频时长（与之前分析的 TimeStretch 加速算法相反，后者是缩短时长）。其设计目的是应对实时语音通信中的网络抖动或缓冲不足，通过主动扩展音频来避免播放中断，同时保证听觉自然度。

音频扩展算法的本质是在不改变音调的情况下增加总时长。直接重复音频片段会导致明显的 “卡顿感”，而该算法通过复制语音的基音周期并平滑拼接实现扩展，核心原理与 “加速算法” 类似，但方向相反（加速是减少重复，扩展是增加重复）。

核心函数是PreemptiveExpand::CheckCriteriaAndStretch

PreemptiveExpand::ReturnCodes PreemptiveExpand::CheckCriteriaAndStretch(
    const int16_t* input,
    size_t input_length,
    size_t peak_index,
    int16_t best_correlation,
    bool active_speech,
    bool /*fast_mode*/,
    AudioMultiVector* output) const {
  // Pre-calculate common multiplication with `fs_mult_`.
  // 120 corresponds to 15 ms.
  size_t fs_mult_120 = static_cast<size_t>(fs_mult_ * 120);
  // Check for strong correlation (>0.9 in Q14) and at least 15 ms new data,
  // or passive speech.
  if (((best_correlation > kCorrelationThreshold) &&
       (old_data_length_per_channel_ <= fs_mult_120)) ||
      !active_speech) {
    // Do accelerate operation by overlap add.

    // Set length of the first part, not to be modified.
    size_t unmodified_length =
        std::max(old_data_length_per_channel_, fs_mult_120);
    // Copy first part, including cross-fade region.
    output->PushBackInterleaved(ArrayView<const int16_t>(
        input, (unmodified_length + peak_index) * num_channels_));
    // Copy the last `peak_index` samples up to 15 ms to `temp_vector`.
    AudioMultiVector temp_vector(num_channels_);
    temp_vector.PushBackInterleaved(ArrayView<const int16_t>(
        &input[(unmodified_length - peak_index) * num_channels_],
        peak_index * num_channels_));
    // Cross-fade `temp_vector` onto the end of `output`.
    output->CrossFade(temp_vector, peak_index);
    // Copy the last unmodified part, 15 ms + pitch period until the end.
    output->PushBackInterleaved(ArrayView<const int16_t>(
        &input[unmodified_length * num_channels_],
        input_length - unmodified_length * num_channels_));

    if (active_speech) {
      return kSuccess;
    } else {
      return kSuccessLowEnergy;
    }
  } else {
    // Accelerate not allowed. Simply move all data from decoded to outData.
    output->PushBackInterleaved(ArrayView<const int16_t>(input, input_length));
    return kNoStretch;
  }
}

通过 “基础段保留 + 基音周期复制 + 交叉淡入淡出” 三步实现平滑扩展。

step1：确定不修改的基础段长度

unmodified_length 取 “旧数据长度” 和 “15ms” 的最大值，确保基础段包含足够的 “稳定语音帧”（15ms 是语音短时平稳性的典型帧长），作为扩展的基准。

step2：复制基础段到输出

将输入音频中 “基础段 + 一个基音周期长度” 的数据拷贝到输出，为后续插入扩展片段预留 “重叠区域”（长度为 peak_index，即基音周期）。

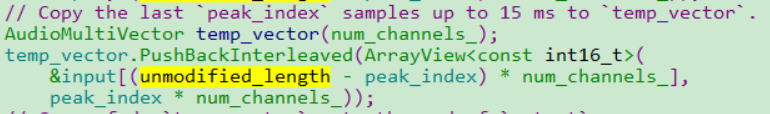

step3：提取待复制的基音周期片段

从基础段前一个基音周期的位置提取长度为 peak_index（一个基音周期）的片段，存入 temp_vector这是扩展的 “复制单元”，利用语音的周期性，该片段与基础段末尾的波形高度相似。

step4：交叉淡入淡出拼接，消除拼接噪声

将 temp_vector（复制的基音周期片段）与 output 末尾的重叠区域进行 “交叉淡入淡出”：
output 末尾的 peak_index 个采样点线性衰减（幅度从 1→0）；
temp_vector 的 peak_index 个采样点线性增益（幅度从 0→1）。
目的：避免直接拼接导致的 “相位突变” 和 “点击噪声”，使扩展后的音频平滑过渡。

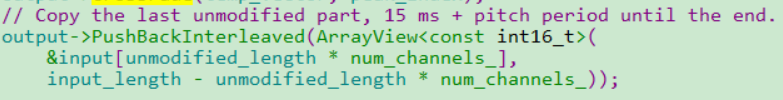

step5：复制剩余未修改的音频

将基础段之后的剩余音频拷贝到输出，完成整个扩展流程。

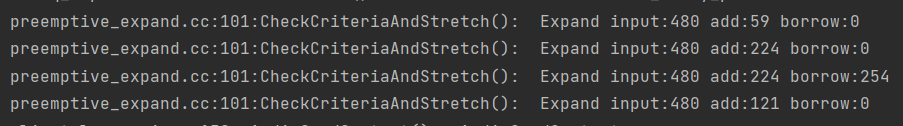

通过上述步骤，音频总时长会增加一个基音周期的长度（peak_index 个采样点），且因使用 “基音周期复制 + 平滑拼接”，实现了：
音调不变：复制的是完整基音周期，保留了声带振动的频率特征；
听感自然：交叉淡入淡出消除了拼接噪声，扩展部分与原始音频无缝融合；
实时性适配：仅对高相关性语音或非活动语音扩展，平衡质量与延迟。

同加速算法原理，一段音频能扩展的采样点与语音数据内容强相关。无法量化具体扩展长度。

四、关键算法

1、基音周期（Pitch Period）

语音信号中，声带振动产生的周期性（如男声基音周期约 80-120Hz，女声约 180-250Hz），是 “音调不变拉伸” 的核心 —— 复制基音周期可保证音调特征不变。

2、重叠相加（Overlap-Add, OLA）

数字信号处理中常用的信号合成技术，通过 “片段重叠 + 平滑过渡” 拼接信号，本函数的 CrossFade 是 OLA 的简化实现（线性淡入淡出）

3、抛物线拟合算法（ParabolicFit）

通过一个数学函数（抛物线方程）来“最佳吻合”一组离散数据点，从而找到最能代表这些数据的连续曲线的过程。主要方法包括基于几何距离的最小二乘法，该方法在迭代效率和精度之间取得平衡。
