步进电机驱动技术深度解析：斩波功能与驱动芯片的适配设计

一、核心修正：斩波恒流控制的本质与芯片分类​

步进电机的扭矩与绕组电流直接相关，而绕组电感会导致电流随转速升高而衰减（“反电动势” 效应）。斩波恒流控制是解决这一问题的核心技术：通过高频开关（斩波）调节功率器件导通时间，维持绕组电流稳定在设定值，确保低速到高速的扭矩一致性。​

根据斩波功能的实现方式，驱动芯片可分为两类：​

1. 内置斩波的专用芯片（如 A4988、DRV8841、TMC2208）：内部集成斩波发生器、电流检测和反馈电路，通过 DAC 或 VREF 引脚设置目标电流，硬件自动完成斩波调节，无需软件干预。​

1. 无内置斩波的通用芯片（如 L298N、IR2104 组合半桥）：仅作为功率开关，需 MCU 通过软件实现斩波逻辑（如 PWM + 电流采样反馈），否则电流会随负载波动，导致扭矩不稳定。​

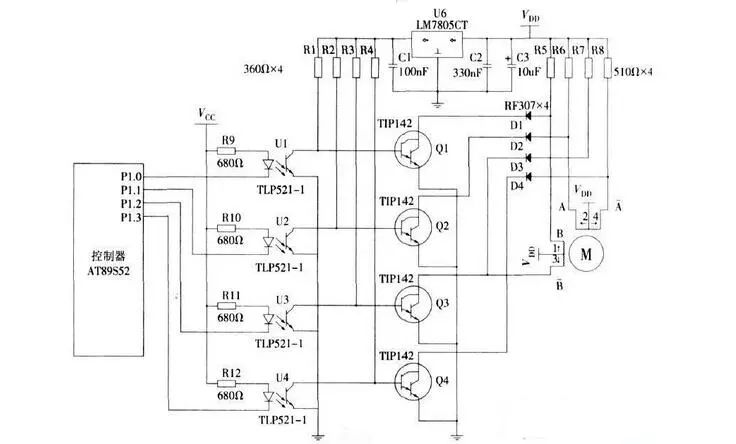

二、硬件设计：两类芯片的电路差异与适配电机​

1. 内置斩波的专用芯片（以 DRV8841 为例）​

• 核心特性：支持两相双极性电机，内置 H 桥、斩波电路（20-50kHz 斩波频率）和 1/16 细分，最大电流 2.5A。​

• 电路组成：​

• 电流设定：通过 VREF 引脚外接电阻（VREF = 0.5 × I_MAX × R_SENSE），无需 DAC，硬件自动将电流稳定在 I_MAX；​

• 细分配置：MS1/MS2 引脚设置细分（1/2/4/8/16），硬件生成阶梯电流；​

• 保护电路：内置过流（OCP）、过热（OTP）保护，故障时通过 FAULT 引脚通知 MCU。​

• 适用场景：需要稳定扭矩和中高精度的场景（3D 打印机、小型数控机床）。​

2. 无内置斩波的通用芯片（以 L298N 为例）​

• 核心特性：四相全桥驱动，仅作为开关器件（无斩波），最大电流 2A（峰值 3A），适合低精度场景。​

• 电路组成：​

• 必须外置电流采样电阻（如 0.1Ω）和运放（如 LM358），将电流信号转换为电压反馈给 MCU；​

• 需 MCU 的 PWM 输出控制桥臂开关，通过软件调节 PWM 占空比实现斩波（否则电流会随电机转速升高而下降）；​

• 无细分硬件支持，细分需通过软件生成多相阶梯电流（如 8 拍时序）。​

• 适用场景：成本敏感、低转速（<1000rpm）场景（如玩具车、简易传送带）。​

三、软件架构：斩波与细分的实现逻辑差异​

1. 内置斩波芯片的软件逻辑（以 DRV8841 为例）​

硬件已处理电流稳定和细分，软件仅需控制 “步进脉冲” 和 “方向”，逻辑极简：​

• 核心任务：通过 GPIO 输出 STEP（步进脉冲）和 DIR（方向）信号，脉冲频率决定转速，脉冲数量决定转动角度。​

• 细分配置：通过 GPIO 设置 MS1/MS2 引脚电平（如MS1=1, MS2=1对应 16 细分），硬件自动生成 16 级阶梯电流。

// DRV8841控制示例（STM32HAL）
void DRV8841_Init(void) {
  // 配置细分：16细分（MS1=高, MS2=高）
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0|GPIO_PIN_1, GPIO_PIN_SET);
  // 配置方向引脚（DIR=PA2）和步进引脚（STEP=PA3）
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_SET); // 正转
}

// 生成步进脉冲（定时器中断触发）
void TIM2_IRQHandler(void) {
  static uint8_t step_state = 0;
  step_state ^= 1; // 翻转电平产生脉冲
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, step_state);
}

2. 无内置斩波芯片的软件逻辑（以 L298N 为例）​

需同时实现软件斩波（维持电流稳定）和软件细分（提高精度），逻辑复杂：​

• 斩波控制：通过 ADC 采样电流反馈值，与目标电流比较，用 PID 算法调节 PWM 占空比（如电流低于目标则提高占空比）。​

• 细分实现：预存细分表（如 16 细分的正弦电流值），定时器中断中按表更新各相 PWM 占空比。

// L298N软件斩波+16细分示例（STM32HAL）
#define TARGET_CURRENT 1000 // 目标电流（mA）
uint16_t sin_table[16] = {0, 383, 707, 924, 1000, 924, 707, 383, 0, -383, -707, -924, -1000, -924, -707, -383};
uint8_t table_idx = 0;

// 电流采样与PWM调节（10kHz定时器中断）
void TIM3_IRQHandler(void) {
  // 1. 采样电流（ADC读取采样电阻电压）
  uint16_t adc_val = HAL_ADC_GetValue(&hadc1);
  uint16_t current = adc_val * 500 / 4096; // 转换为mA（假设满量程500mA）

  // 2. PID调节PWM占空比（维持电流稳定）
  int error = TARGET_CURRENT - current;
  static int pwm_duty = 50; // 初始占空比50%
  pwm_duty += error * 0.1; // 简单比例调节
  pwm_duty = constrain(pwm_duty, 10, 90); // 限制范围

  // 3. 16细分输出（A相=TIM1_CH1, B相=TIM1_CH2）
  TIM1->CCR1 = abs(sin_table[table_idx]) * pwm_duty / 1000; // A相PWM
  TIM1->CCR2 = abs(sin_table[(table_idx+4)%16]) * pwm_duty / 1000; // B相（滞后90°）

  // 4. 更新电流方向（根据细分表符号）
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, sin_table[table_idx] > 0); // A相方向
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, sin_table[(table_idx+4)%16] > 0); // B相方向

  table_idx = (table_idx + 1) % 16;
}

四、细分数的灵活性与芯片适配​

• 内置斩波芯片：细分数由硬件限制（如 DRV8841 最大 16 细分，TMC2208 最大 256 细分），但无需软件计算阶梯电流，适合高速场景。​

• 无内置斩波芯片：细分数理论无上限（如 1000 细分），但受限于 MCU 算力（需实时计算正弦值和调节 PWM），适合低速高精度场景（如光学平台）。​

五、场景适配与选型建议​

​

​

总结​

内置斩波的专用芯片通过硬件集成简化了设计，适合对扭矩稳定性和开发效率要求高的场景；无内置斩波的通用芯片需软件实现复杂的斩波和细分逻辑，但成本低且细分数灵活，适合定制化或低成本场景。实际选型时，需优先根据 “是否需要稳定扭矩” 和 “开发复杂度” 决策，再匹配电机电流和细分数需求。
