摘要
汽车减震器作为底盘核心部件，其结构精度直接影响车辆行驶稳定性与舒适性。本文以激光三维扫描仪为核心工具，聚焦汽车减震器的光学三维扫描测量逆向流程，解析扫描前准备（工件处理、设备校准）、扫描过程（参数设置、数据采集）、数据处理（点云优化、误差修正）及模型重建（特征提取、曲面重构）各环节技术要点，验证激光三维扫描仪在减震器逆向中的精度优势（误差≤±0.05mm），为汽车零部件逆向工程提供技术参考。
一、引言
汽车减震器由活塞杆、减震筒、弹簧座等复杂结构组成，传统逆向测量依赖卡尺、三坐标测量仪，存在效率低、复杂曲面数据缺失等问题。激光三维扫描仪基于光学原理，可快速获取减震器全表面三维数据，结合逆向建模技术实现精准复刻与迭代优化，适配减震器维修复刻、性能改进等场景，是汽车零部件逆向工程的高效解决方案。
二、扫描前准备：工件处理与设备校准
2.1 汽车减震器工件预处理
减震器表面多为金属材质，易产生反光，需进行抗反光处理：采用哑光喷雾均匀喷洒工件表面，形成厚度≤0.02mm 的保护膜，避免扫描时激光反射导致数据缺失；同时，清理减震器表面油污、锈迹，确保表面平整度，减少扫描误差。针对减震器镂空结构（如弹簧座通风孔），贴附直径 3mm 的定位标记点，辅助后续多视角数据拼接，标记点粘贴误差≤±0.01mm。
2.2 激光三维扫描仪校准
选用精度 ±0.01mm 的标准球作为校准件，对激光三维扫描仪（某品牌手持激光设备，标称精度 ±0.05mm）进行术前校准：将标准球固定在工作台上，扫描仪围绕标准球采集 360° 数据，对比扫描数据与标准球理论尺寸，计算校准补偿值，确保设备实际扫描误差≤±0.04mm。同时，调整扫描仪工作参数，如激光功率设为 80%、扫描分辨率设为 0.02mm，平衡扫描精度与效率。
三、激光三维扫描测量过程：参数优化与数据采集
3.1 扫描参数动态调整
根据减震器不同结构特征优化参数：扫描活塞杆（直径≤20mm）时，采用高分辨率模式（0.01mm），降低扫描速度（5mm/s），确保螺纹纹理清晰采集；扫描减震筒（长度≥300mm）时，切换至快速扫描模式（扫描速度 15mm/s），分辨率设为 0.03mm，保障整体数据采集效率。同时，开启扫描仪实时预览功能，实时监测数据采集质量，避免漏扫、数据模糊等问题。
3.2 多视角数据采集与拼接
采用 “分段扫描 + 特征拼接” 策略：将减震器分为活塞杆、减震筒、弹簧座三部分分段扫描，每部分采集 8-10 个视角数据；通过定位标记点与特征匹配算法结合的方式实现数据拼接，先基于标记点完成粗拼接（拼接误差≤±0.08mm），再通过提取减震器台阶面、孔位等特征进行精拼接，最终拼接误差控制在 ±0.06mm 内，形成完整的减震器点云模型，点云密度达每平方毫米 120 个点，完整保留结构细节。
四、数据处理与模型重建：精度把控与特征还原
4.1 点云数据优化处理
使用 Geomagic Wrap 软件对原始点云数据处理：采用高斯滤波算法去除离群点（误差＞±0.05mm 的点），保留有效数据；通过曲率采样算法精简点云，在螺纹、孔位等关键特征区域保留 90% 数据，非关键区域精简 60%，减少数据量的同时保障特征完整性；针对扫描空洞（如通风孔边缘），采用区域生长算法自动填充，空洞填充误差≤±0.07mm。
4.2 减震器三维模型重建
基于优化后的点云数据，在 UG NX 软件中进行模型重建：先提取减震器轴线、孔位中心等基准特征，建立参数化坐标系；采用 NURBS 曲面重构技术生成减震筒外表面、弹簧座弧形面等自由曲面，调整控制点密度确保曲面光滑度（G2 级连续）；对活塞杆螺纹、安装孔等规则特征，采用参数化建模方式生成可编辑特征，确保尺寸精度（如螺纹螺距误差≤±0.03mm）。重建完成后，通过三坐标测量仪检测关键尺寸，模型与实物偏差≤±0.05mm，满足减震器逆向精度要求。
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。
新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

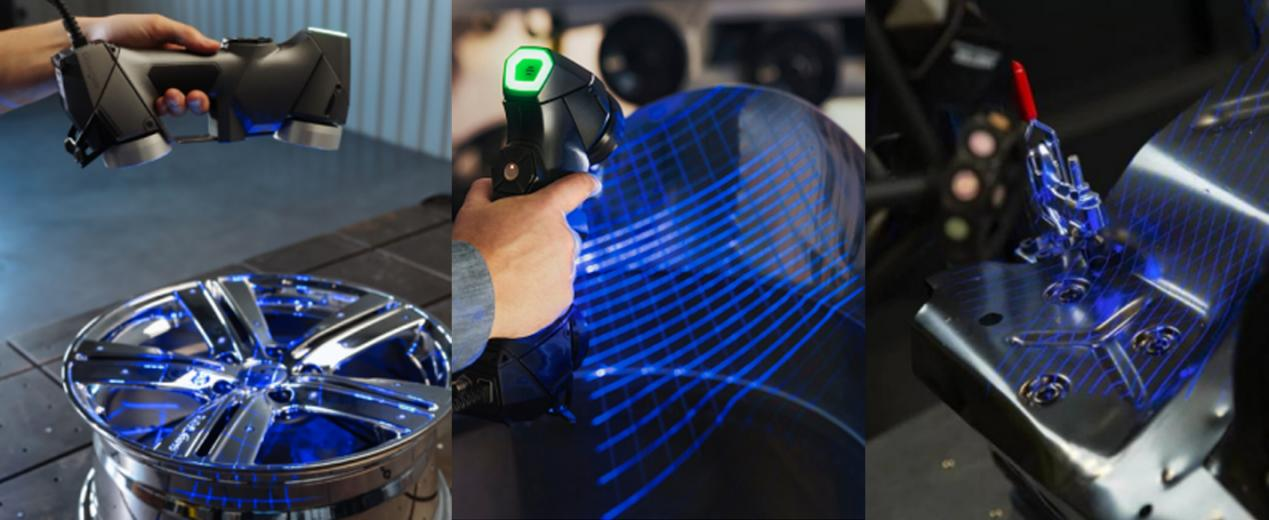

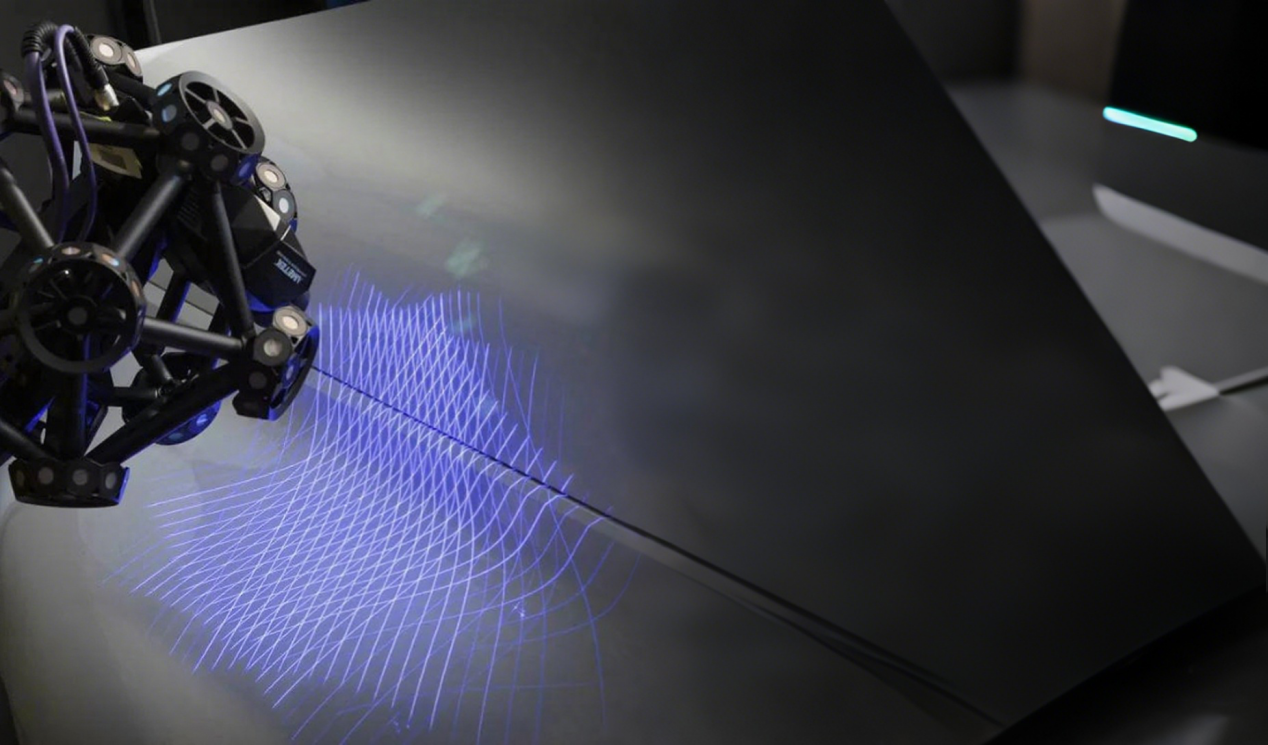

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。
