在2023年发布的Vivado 2023.2版本中，首次集成了静态检查功能(Lint工具)：对RTL设计代码进行分析，并提供违例行为的详细报告，帮助用户在综合之前，尽早发现设计中的潜在问题。

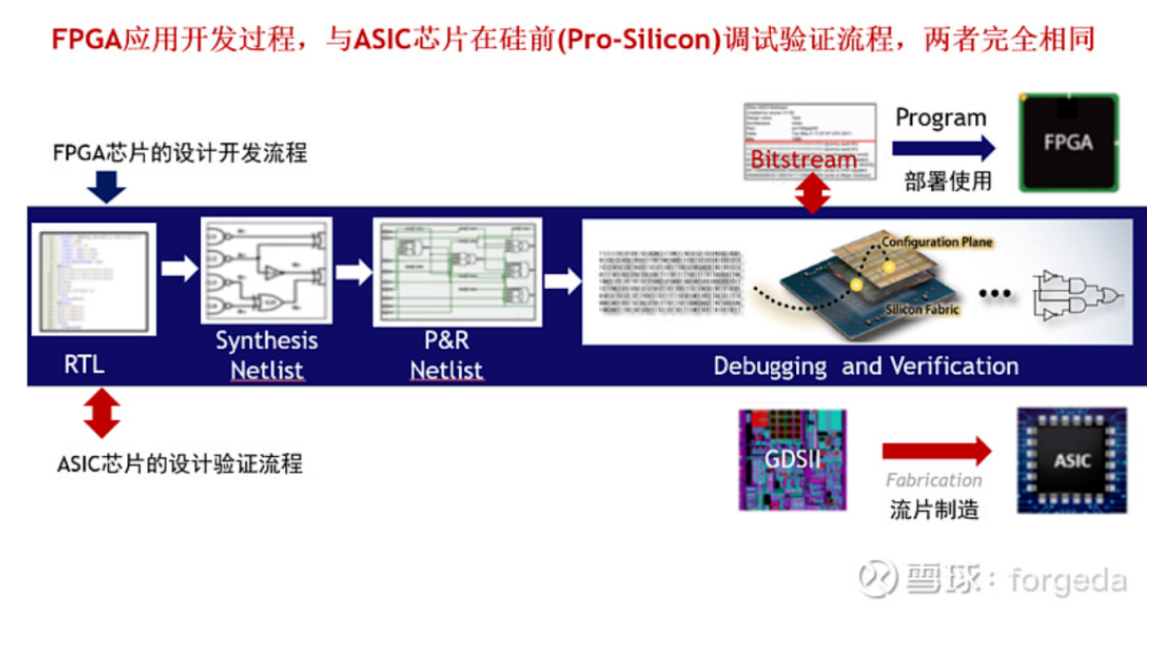

FPGA芯片作为“平民版”ASIC，FPGA应用设计与ASIC的硅前调试验证，拥有完全相同的工作流程。行业龙头赛灵思更是身体力行，将以往那些服务ASIC设计的高级“小”功能，不断引入并逐渐融入整合到自己的专用EDA软件，服务用户日常的FPGA开发设计。
对设计中BUG报告得越晚，意味着用户付出的时间成本等代价就越高。
特别是随着FPGA自身的技术进化，芯片规模越来越大，结构日趋复杂，相应的设计开发任务更为繁琐繁重。
特别是对大容量乃至超大容量的单FPGA来说，用户花费在等待完成布局布线上的时间开销，越来越长。如果RTL代码中的问题，还要像以往那样，只能在综合阶段，甚至布局布线阶段，才能报告错误的话，将会更加低效。
套用EDA硬件辅助验证的行话，用户将无法加速设计左移(Shift-left)
例如，在一个庞大的Vivado工程中，由于错误地定义了latch、reg或wire，可能就需要等待长达1个小时才能收到错误报告。
但是通过在Vivado内置的Linter按钮(Run Linter)，至少在用户知晓并熟练使用的这个“理想”层面，n那么用户就能够在RTL代码的早期阶段，发现问题，不会再使之继续“逃逸”到布局布线阶段。
从而可避免那些不必要的时间开销。
新瓶装旧酒，香甜且醇厚
ASIC芯片行业一直在追逐的“加速设计左移”风潮，提供各种专业EDA工具的第三方服务商，无疑是提供助推器的造势者，引领风潮，与客户互相成就。

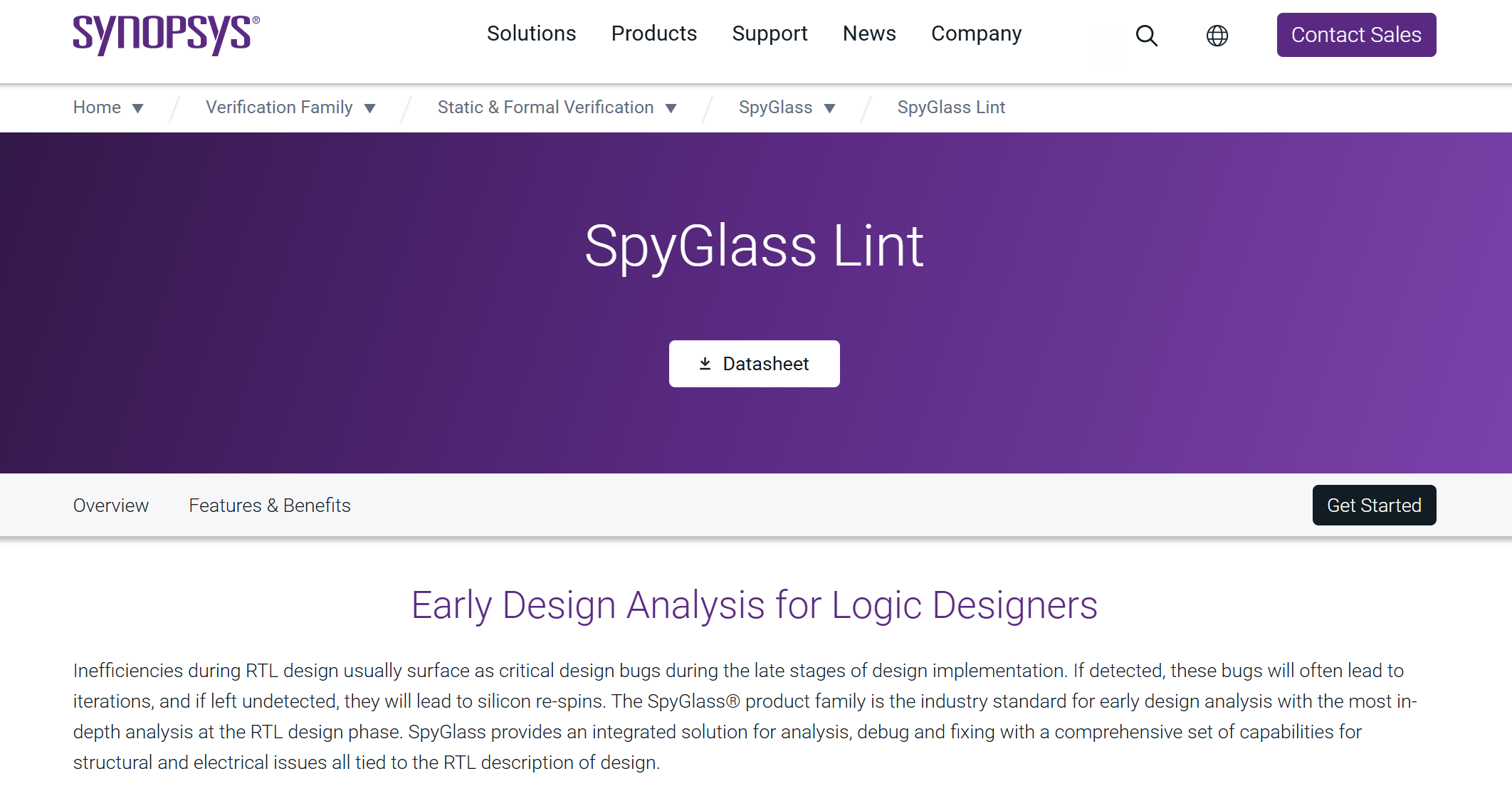

初代RTL代码检查工具nLint ，并非新鲜事，而是二十年前就面市的大龄“青壮年”，其提供商NOVAS公司，2008年被台湾源笙（SpringSoft）公司收购。EDA巨头新思科技在2012年收购源笙公司后，进一步将nLint工具，升级为今天的SpyGlass Lint。
在国产EDA工具这个投资象限，按照“每个工具都值得重新做一遍”的产品定位，仅在Lint 这个单点功能上，包括合见工软，新华章、英诺达、泛联新安和九霄智能等国产EDA新锐，都有专门对标SpyGlass Lint的软件工具。
只不过这股风潮，现在才刮到了FPGA行业龙头赛灵思。
按照使用过SpyGlass Lint工具的用户体验感受，也是FPGA资深工程师的原话来说：
“由于SpyGlass与Vivado IP不兼容，因此在进行仿真前需要使用BlackBox来屏蔽Vivado IP，这一过程相对繁琐。而有了Vivado自带的Lint检查工具，我们能够更便捷地进行语法检查，无需额外的配置与屏蔽步骤，大大提高了设计流程的便利性”。
从无到有，不只是静态检查工具Lint，还包括ECO(Engineering Change Order)功能。
同样是源于ASIC设计领域的ECO，在FPGA设计工具中，也同样具备。
用途是用户能够在FPGA应用设计的后期，快速灵活地做小范围修改，不影响已经验证的电路功能和时序。
在Xilinx(AMD)公司在其早期ISE工具集中，用户是通过FPGA Editor工具实现。
但用赛灵思首席工程师Austin Lease的话说，“尽管FPGA Editor工具非常强大，但使用起来也很复杂。因此，通常只有专家级ASIC设计工程师才会使用到这个编辑器工具”(摘自新思科技《FPGA原型设计最佳实践》一文中的“FPGA芯片现状与EDA工具”，2011)。

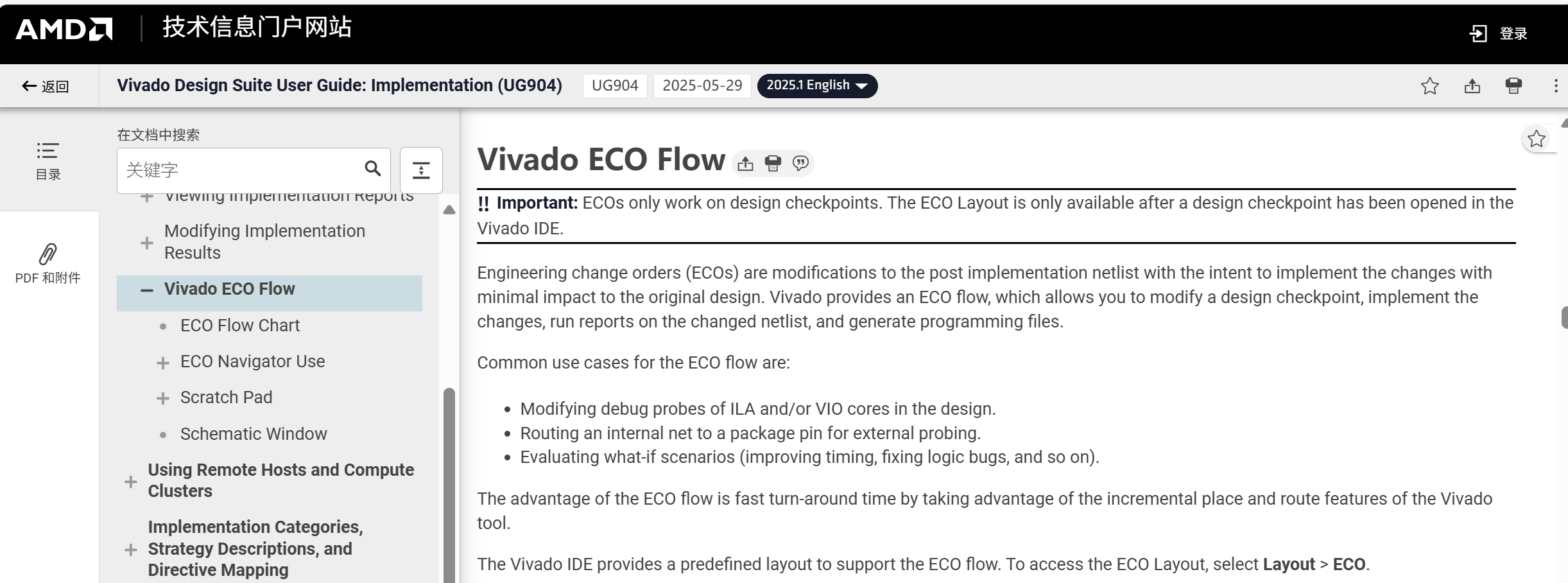

目前，该功能已集成到Vivado中，可以直接在界面或者通过Tcl命令完成。用户能够对电路节点进行精细控制和修改，就像生物医药领域的“基因剪刀手”一样使用。
从以前的专家级EDA硬件辅助验证平台，扩展到日常FPGA应用设计也够使用，渐成趋势。

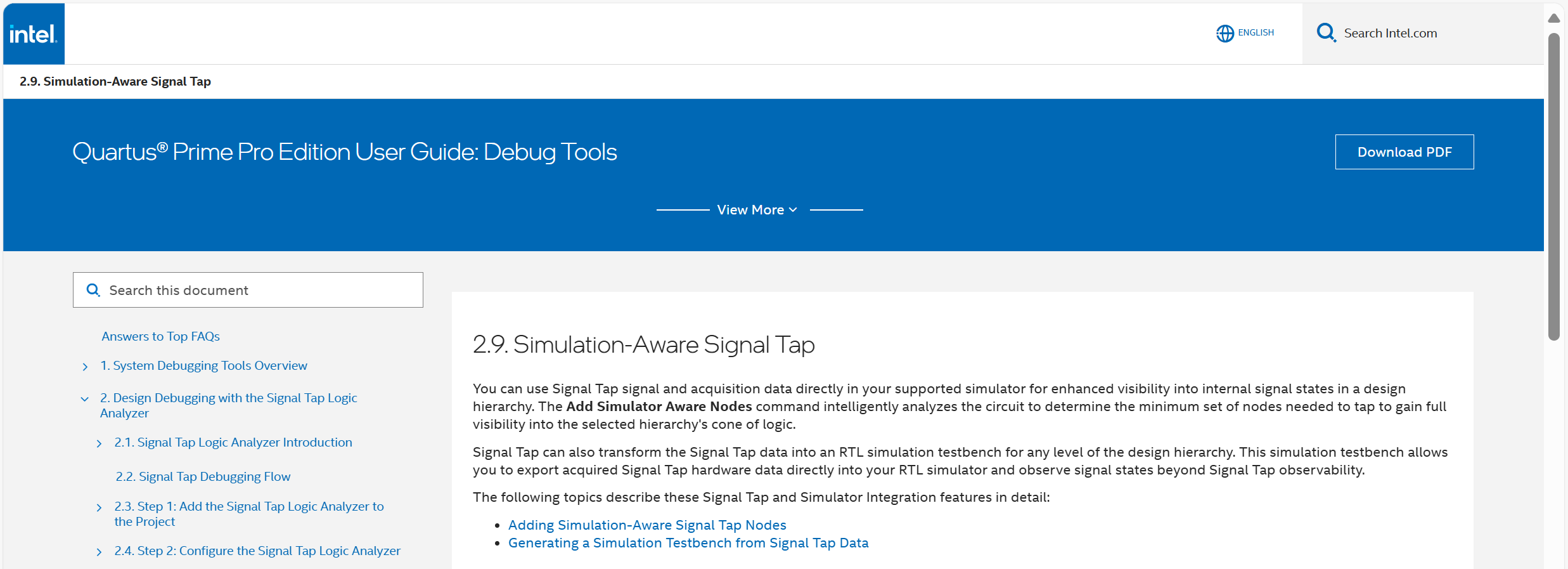

除了AMD(Xilinx)，行业排名第二的Altera，2024年新增名为”Simulation-Aware Signal Tap“，简单说来，就是将Signal Tap在线抓取的信号数据，直接与仿真器关联，推算出所有的寄存器和线网的值。
可观测能力可提升数十倍。
类似的调试验证能力，从最早只有先进的硬件仿真平台Zebu才提供，逐渐成为行业标配，在2016年，成为新思科技推出其高性能原型验证系统(HAPS80)时，着重宣传的亮点之一，现已成为行业标配，是各家公司提供EDA硬件辅助验证服务，硬件仿真和原型系统两大行业产品的基础功能。
以往只服务ASIC芯片设计领域，隐藏在那些“高大上”的复杂大软件/高端设备的FPGA调试验证功能，正以软硬件解耦合、软件再次解耦合，以润物细无声的方式，逐步引入到FPGA厂商的设计工具集合中。
更好应对FPGA容量规模越来越大，应用开发设计更趋复杂繁琐的趋势。

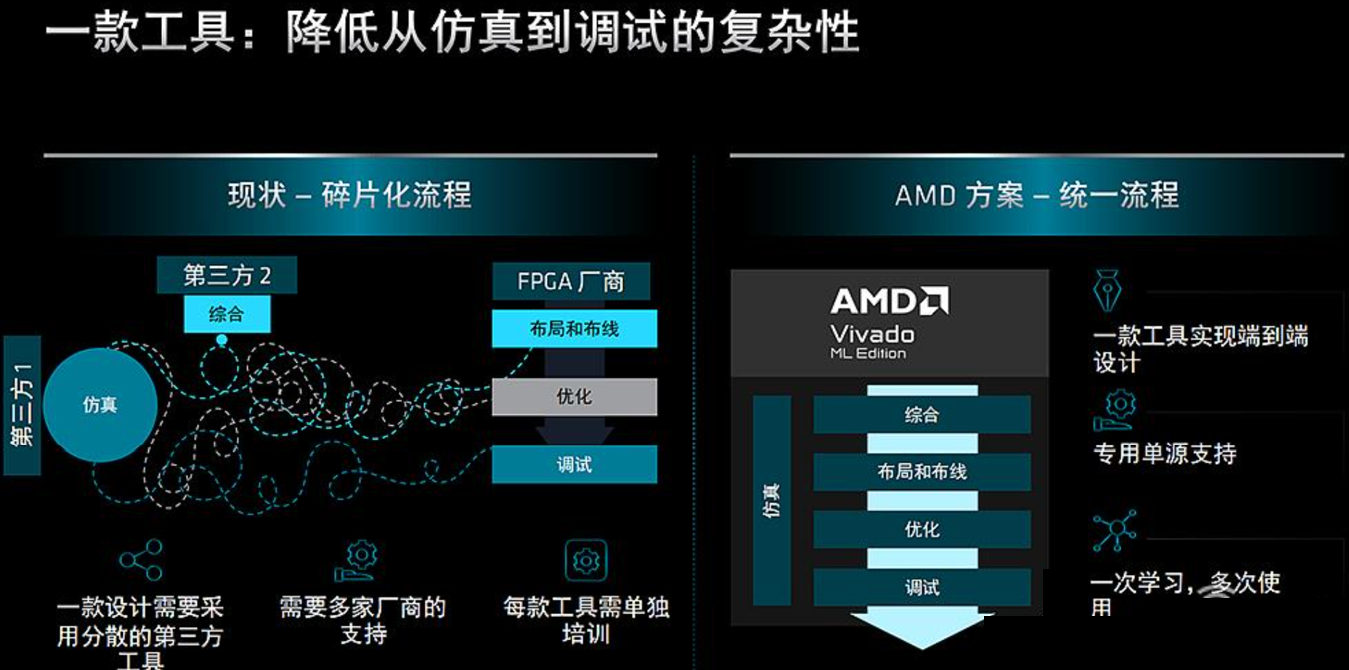

2024年，AMD(Xilinx)在发布UltraScale+ Spartan系列FPGA时，豪言要“一款工具，统一流程“，降低从仿真到调试的复杂性。传达的一个明确的信号是，异构融合化的FPGA、越来越ASIC化，尝试正在自家的EDA软件上，铺就一条属于自己的道路。
FPGA龙头厂商和第三方EDA工具提供商的"互别苗头"
就像GPU领域的CUDA软件那样，在设计工具中，通过软件和底层硬件的协同，使客户获得生产力提升、增强用户黏性，并据此构筑更高的技术护城河。
走在异构计算、硬件加速最前沿，也是代表了FPGA最先进调试验证技术，集这三大特点为一体的EDA硬件辅助验证工具，从两大仿真加速设备的演进路线上看，不断为应对电路设计复杂性带来的，不可避免的后端布局布线时间压力等技术需求，越来越先进的产品组合，同样是为用户的硬件设计和软件设计，提供“生产力优势”。
EDA三巨头之一的西门子，在2021年发布的“FPGA 功能验证趋势报告”中，曾表示“FPGA自身的技术进步，以及大量第三方IP核的集成使用，使得今天的FPGA应用设计，正被迫经历20年前，ASIC芯片设计所遇到的调试验证挑战”。
Xilinx、Altera这两大FPGA行业龙头，包括航天军工行业领头羊的微芯科技(Microsemi)，通过在开发套件中引入ASIC设计使用的“新”功能，正在作为其新的核心竞争力。
目前国产替代浪潮中的几个爆款型号，硬件对应的逻辑单元数在数十万量级，而最新一代FPGA单芯片的容量规模，已经高达数千万逻辑单元。
如果既有“萧规曹随”产品理念继续保持不变，即便在专用EDA软件上，能够做得像赛灵思Vivado一样优秀或青出于蓝(何况还很难做到)，那又会怎么样？
借用雪友@三心五意 的话说，“Vivado安装包要好几个G，多看一眼都反胃”！亲，你说的是“轻装版”，full版本的话，可是好几百G呢。
