HIL-SERL 机器人训练工作流程指南

1. HIL-SERL简介与核心思想

HIL-SERL（《Precise and Dexterous Robotic Manipulation via Human-in-the-Loop Reinforcement Learning》）是一种面向真实机器人场景的高效强化学习算法框架。它通过融合人类演示、奖励分类器和在线人工干预，极大提升了机器人在复杂任务中的学习效率与安全性。HIL-SERL的核心流程包括：

1. 离线人类演示与奖励分类器训练：首先采集少量人类遥操作演示数据，并基于视觉观测训练奖励分类器，实现自动化的成功检测与奖励分配。

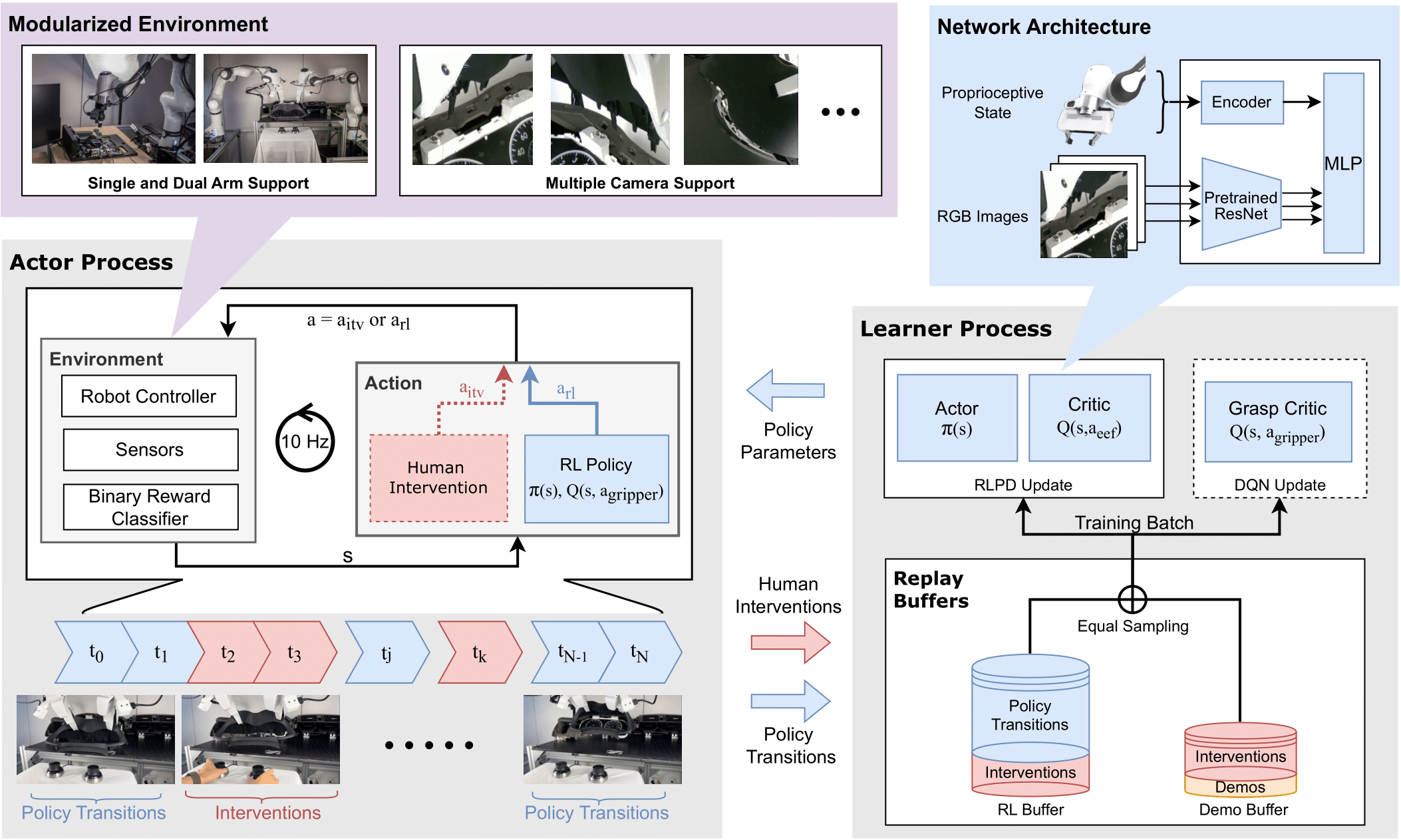

2. 分布式Actor-Learner在线训练：采用分布式SAC（Soft Actor Critic）架构，Actor在物理机器人上探索，Learner在服务器端异步更新策略权重。
3. 人机交互与安全干预：训练过程中，操作者可随时通过游戏手柄或键盘介入，实时修正策略的危险或无效行为，保障硬件安全并加速策略收敛。

HIL-SERL适用于多种机器人操作任务，尤其在样本采集成本高、硬件安全要求高的场景下表现突出。通过合理配置工作空间边界、裁剪视觉ROI、自动化奖励判别等机制，HIL-SERL实现了高成功率与高训练效率，显著优于传统纯模仿学习或无干预的RL方法。

2. HIL-SERL完整使用流程与工程要点

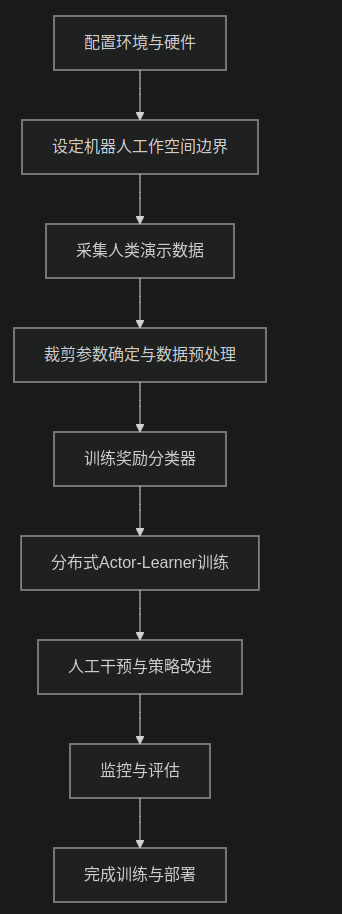

HIL-SERL的工程实践流程涵盖了从环境配置、硬件准备到数据采集、奖励建模、分布式训练与人机协作的全链路。整体流程如下图所示：

1. 环境与硬件配置：根据任务需求，配置机器人、遥操作设备（如游戏手柄/引导臂）、相机、GPU等硬件，并在配置文件中指定各项参数。推荐优先使用官方HILSerlRobotEnvConfig类，确保兼容性与可扩展性。

2. 设定工作空间边界：通过find_joint_limits.py脚本，采集机器人末端执行器的安全操作范围，避免训练过程中的越界与硬件损伤。将边界参数写入遥操作配置（end_effector_bounds），为后续动作空间裁剪和安全控制打下基础。

3. 采集人类演示数据：在record模式下，操作者通过遥操作设备完成若干任务演示，系统自动记录观测、动作、奖励等数据。建议每个任务采集10-20条高质量演示，便于后续奖励建模和策略预热。

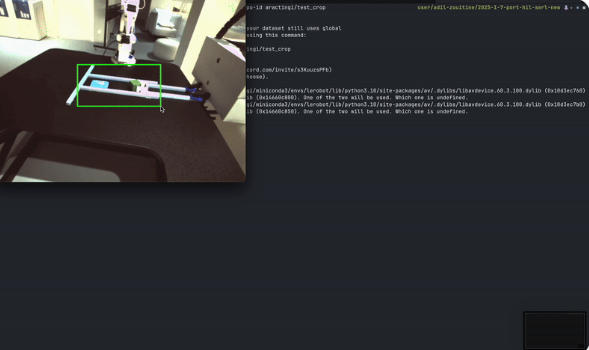

4. 裁剪参数与数据预处理：利用crop_dataset_roi.py工具，交互式选取相机图像的ROI区域，过滤无关背景，提升视觉特征的有效性。将裁剪参数写入配置文件，统一图像分辨率（如128×128），为视觉策略训练做准备。

5. 训练奖励分类器：基于演示数据，配置并训练视觉奖励分类器，实现自动化的成功判别。奖励分类器可选用ResNet等主流视觉模型，训练完成后在环境配置中指定其路径，实现奖励信号的自动生成。

6. 分布式Actor-Learner训练：采用分布式SAC架构，分别启动learner和actor进程，前者负责策略更新，后者负责与物理机器人交互。两者通过gRPC通信，支持高效异步训练与权重同步。

7. 人工干预与策略改进：训练过程中，操作者可随时通过手柄/键盘介入，修正策略异常行为。干预频率可通过WandB等工具实时监控，理想状态下干预率随策略提升逐步下降。

8. 监控与评估：全流程支持日志、视频、奖励等多维度监控，便于问题定位与性能评估。训练完成后可导出模型权重，部署于实际机器人系统。

本流程强调安全、效率与可复现性，建议严格按照上述步骤执行，结合官方文档与工程代码灵活调整细节。

3. gym_manipulator.py与Gym Wrapper机制深度解析

3.1 文件定位与功能概述

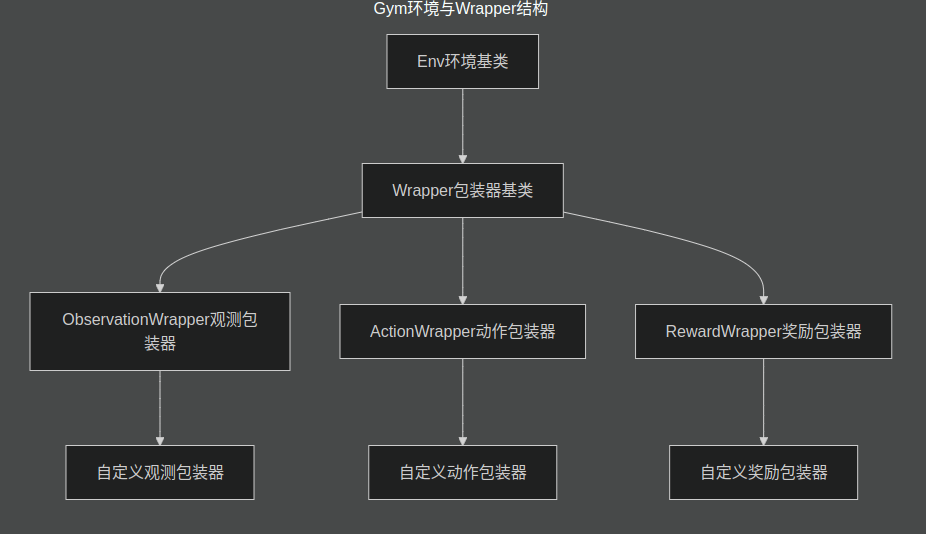

在HIL-SERL的工程实现中，gym_manipulator.py承担了环境构建、数据流转和干预机制的核心角色。其设计充分利用了Gym的Wrapper体系，实现了观测、动作、奖励等多维度的灵活扩展与安全控制。下图展示了主要Wrapper的链式结构：

3.2 环境工厂函数：make_robot_env

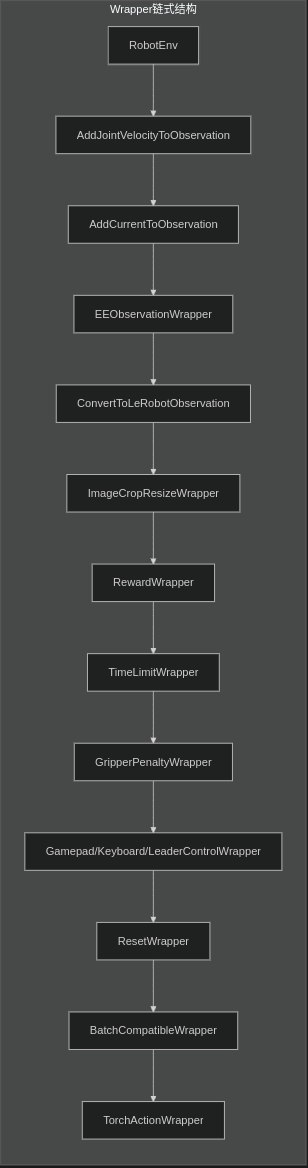

环境的创建入口是 make_robot_env(cfg)。该函数根据配置自动组合各类包装器，最终返回一个功能齐全、可直接用于训练、演示或回放的 Gym 环境对象。

核心代码片段：

def make_robot_env(cfg: EnvConfig) -> gym.Env:
    # ...（省略HIL模式分支）
    robot = make_robot_from_config(cfg.robot)
    teleop_device = make_teleoperator_from_config(cfg.teleop)
    teleop_device.connect()
    env = RobotEnv(
        robot=robot,
        use_gripper=cfg.wrapper.use_gripper,
        display_cameras=cfg.wrapper.display_cameras if cfg.wrapper else False,
    )
    # 观测与图像处理包装
    if cfg.wrapper:
        if cfg.wrapper.add_joint_velocity_to_observation:
            env = AddJointVelocityToObservation(env=env, fps=cfg.fps)
        if cfg.wrapper.add_current_to_observation:
            env = AddCurrentToObservation(env=env)
        if cfg.wrapper.add_ee_pose_to_observation:
            env = EEObservationWrapper(env=env, ee_pose_limits=robot.end_effector_bounds)
    env = ConvertToLeRobotObservation(env=env, device=cfg.device)
    if cfg.wrapper and cfg.wrapper.crop_params_dict is not None:
        env = ImageCropResizeWrapper(
            env=env,
            crop_params_dict=cfg.wrapper.crop_params_dict,
            resize_size=cfg.wrapper.resize_size,
        )
    # 奖励与控制包装
    reward_classifier = init_reward_classifier(cfg)
    if reward_classifier is not None:
        env = RewardWrapper(env=env, reward_classifier=reward_classifier, device=cfg.device)
    env = TimeLimitWrapper(env=env, control_time_s=cfg.wrapper.control_time_s, fps=cfg.fps)
    if cfg.wrapper.use_gripper and cfg.wrapper.gripper_penalty is not None:
        env = GripperPenaltyWrapper(
            env=env,
            penalty=cfg.wrapper.gripper_penalty,
        )
    # 控制模式包装
    control_mode = cfg.wrapper.control_mode
    if control_mode == "gamepad":
        env = GamepadControlWrapper(
            env=env,
            teleop_device=teleop_device,
            use_gripper=cfg.wrapper.use_gripper,
        )
    elif control_mode == "keyboard_ee":
        env = KeyboardControlWrapper(
            env=env,
            teleop_device=teleop_device,
            use_gripper=cfg.wrapper.use_gripper,
        )
    elif control_mode == "leader":
        env = GearedLeaderControlWrapper(
            env=env,
            teleop_device=teleop_device,
            end_effector_step_sizes=cfg.robot.end_effector_step_sizes,
            use_gripper=cfg.wrapper.use_gripper,
        )
    elif control_mode == "leader_automatic":
        env = GearedLeaderAutomaticControlWrapper(
            env=env,
            teleop_device=teleop_device,
            end_effector_step_sizes=cfg.robot.end_effector_step_sizes,
            use_gripper=cfg.wrapper.use_gripper,
        )
    else:
        raise ValueError(f"Invalid control mode: {control_mode}")
    env = ResetWrapper(
        env=env,
        reset_pose=cfg.wrapper.fixed_reset_joint_positions,
        reset_time_s=cfg.wrapper.reset_time_s,
    )
    env = BatchCompatibleWrapper(env=env)
    env = TorchActionWrapper(env=env, device=cfg.device)
    return env

工程解读：

• 该工厂函数通过链式组合包装器，极大提升了环境的灵活性和可维护性。
• 每个包装器只关注单一功能，便于调试和扩展。
• 支持多种控制模式（手柄、键盘、引导臂），可灵活适配不同实验场景。
• 观测、动作、奖励、重置、批量推理等功能均可按需插拔。

3.3 基础环境实现：RobotEnv

RobotEnv 是所有包装器的底层核心，负责与机器人硬件通信、观测采集、动作下发和状态管理。

核心代码片段：

class RobotEnv(gym.Env):
    def __init__(self, robot, use_gripper=False, display_cameras=False):
        super().__init__()
        self.robot = robot
        self.display_cameras = display_cameras
        if not self.robot.is_connected:
            self.robot.connect()
        self.current_step = 0
        self.episode_data = None
        self._joint_names = [f"{key}.pos" for key in self.robot.bus.motors]
        self._image_keys = self.robot.cameras.keys()
        self.current_observation: dict[str, Any] | None = None
        self.use_gripper = use_gripper
        self._setup_spaces()
    def _get_observation(self) -> dict[str, Any]:
        obs_dict = self.robot.get_observation()
        joint_positions = np.array([obs_dict[name] for name in self._joint_names])
        images = {key: obs_dict[key] for key in self._image_keys}
        self.current_observation = {"agent_pos": joint_positions, "pixels": images}
        return self.current_observation
    def step(self, action) -> tuple[dict[str, Any], float, bool, bool, dict[str, Any]]:
        action_dict = {"delta_x": action[0], "delta_y": action[1], "delta_z": action[2]}
        action_dict["gripper"] = action[3] if self.use_gripper else 1.0
        self.robot.send_action(action_dict)
        self._get_observation()
        if self.display_cameras:
            self.render()
        self.current_step += 1
        reward = 0.0
        terminated = False
        truncated = False
        return (
            self.current_observation,
            reward,
            terminated,
            truncated,
            {"is_intervention": False},
        )

工程解读：

• 该类负责与机器人底层硬件通信，采集观测、下发动作。
• 观测空间和动作空间根据机器人配置动态生成，支持多种传感器和控制模式。
• 支持夹爪控制、摄像头画面显示等功能。
• 是所有包装器的“地基”，包装器通过继承和重载其方法实现功能扩展。

3.4 观测增强与图像处理包装器

HIL-SERL的观测流极为丰富，支持关节速度、电流、末端执行器位姿、图像裁剪与归一化等多种增强。以下是典型包装器实现：

关节速度观测包装器：

class AddJointVelocityToObservation(gym.ObservationWrapper):
    def __init__(self, env, joint_velocity_limits=100.0, fps=30, num_dof=6):
        super().__init__(env)
        # ...（省略空间扩展代码）
        self.dt = 1.0 / fps
    def observation(self, observation):
        joint_velocities = (observation["agent_pos"] - self.last_joint_positions) / self.dt
        self.last_joint_positions = observation["agent_pos"]
        observation["agent_pos"] = np.concatenate([observation["agent_pos"], joint_velocities], axis=-1)
        return observation

图像裁剪与缩放包装器：

class ImageCropResizeWrapper(gym.Wrapper):
    def __init__(self, env, crop_params_dict, resize_size=None):
        super().__init__(env)
        self.crop_params_dict = crop_params_dict
        self.resize_size = resize_size or (128, 128)
    def step(self, action):
        obs, reward, terminated, truncated, info = self.env.step(action)
        for k in self.crop_params_dict:
            device = obs[k].device
            obs[k] = F.crop(obs[k], *self.crop_params_dict[k])
            obs[k] = F.resize(obs[k], self.resize_size)
            obs[k] = obs[k].clamp(0.0, 1.0)
            obs[k] = obs[k].to(device)
        return obs, reward, terminated, truncated, info

工程解读：

• 观测增强包装器通过重载observation()方法，将物理量、图像等信息动态拼接进观测空间。
• 图像处理包装器支持ROI裁剪、分辨率归一化，极大提升视觉特征的有效性。
• 所有观测增强均可链式组合，便于灵活扩展和调试。

3.5 奖励自动化与安全控制包装器

HIL-SERL支持基于视觉的奖励分类器、时间限制、夹爪惩罚等多种奖励与安全机制。

奖励分类器包装器：

class RewardWrapper(gym.Wrapper):
    def __init__(self, env, reward_classifier, device="cuda"):
        self.env = env
        self.device = device
        self.reward_classifier = torch.compile(reward_classifier)
        self.reward_classifier.to(self.device)
    def step(self, action):
        observation, _, terminated, truncated, info = self.env.step(action)
        images = {k: observation[k].to(self.device) for k in observation if "image" in k}
        with torch.inference_mode():
            success = self.reward_classifier.predict_reward(images, threshold=0.7) if self.reward_classifier is not None else 0.0
        reward = 1.0 if success == 1.0 else 0.0
        if success == 1.0:
            terminated = True
        return observation, reward, terminated, truncated, info

时间限制包装器：

class TimeLimitWrapper(gym.Wrapper):
    def __init__(self, env, control_time_s, fps):
        self.env = env
        self.control_time_s = control_time_s
        self.fps = fps
        self.max_episode_steps = int(self.control_time_s * self.fps)
        self.current_step = 0
    def step(self, action):
        obs, reward, terminated, truncated, info = self.env.step(action)
        self.current_step += 1
        if self.current_step >= self.max_episode_steps:
            terminated = True
        return obs, reward, terminated, truncated, info
    def reset(self, seed=None, options=None):
        self.current_step = 0
        return self.env.reset(seed=seed, options=options)

工程解读：

• 奖励包装器可集成视觉奖励分类器，实现自动化奖励分配，极大提升训练效率和一致性。
• 时间限制包装器保障每个回合不会无限延长，提升训练安全性和可控性。
• 夹爪惩罚、重置包装等包装器进一步增强了环境的安全性和工程健壮性。

3.6 人机干预与多种控制模式

HIL-SERL支持多种人机交互方式，包括游戏手柄、键盘、引导臂等，极大提升了实验灵活性和安全性。

游戏手柄控制包装器：

class GamepadControlWrapper(gym.Wrapper):
    def __init__(self, env, teleop_device, use_gripper=False, auto_reset=False):
        super().__init__(env)
        self.teleop_device = teleop_device
        if hasattr(self.teleop_device, "connect") and not self.teleop_device.is_connected:
            self.teleop_device.connect()
        self.auto_reset = auto_reset
        self.use_gripper = use_gripper
    def get_teleop_commands(self):
        # ...（省略手柄输入解析代码）
        return (
            intervention_is_active,
            gamepad_action_np,
            terminate_episode,
            success,
            rerecord_episode,
        )
    def step(self, action):
        (
            is_intervention,
            gamepad_action,
            terminate_episode,
            success,
            rerecord_episode,
        ) = self.get_teleop_commands()
        action = gamepad_action if is_intervention else action
        obs, reward, terminated, truncated, info = self.env.step(action)
        terminated = terminated or truncated or terminate_episode
        if success:
            reward = 1.0
        info["is_intervention"] = is_intervention
        info["action_intervention"] = action
        info["rerecord_episode"] = rerecord_episode
        if terminated or truncated:
            info["next.success"] = success
            if self.auto_reset:
                obs, reset_info = self.reset()
                info.update(reset_info)
        return obs, reward, terminated, truncated, info

工程解读：

• 控制包装器通过解析手柄/键盘/引导臂输入，实现人工干预与策略切换。
• 支持回合终止、成功标记、重录等多种实验管理功能。
• 通过is_intervention等标志，训练过程中可灵活切换自动/人工控制，保障安全。

3.7 数据采集与回放

HIL-SERL支持高效的数据采集与回放，便于离线训练、评估和调试。

数据采集函数：

def record_dataset(env, policy, cfg):
    from lerobot.datasets.lerobot_dataset import LeRobotDataset
    action = env.action_space.sample() * 0.0
    # ...（省略特征配置）
    dataset = LeRobotDataset.create(
        cfg.repo_id,
        cfg.fps,
        root=cfg.dataset_root,
        use_videos=True,
        image_writer_threads=4,
        image_writer_processes=0,
        features=features,
    )
    episode_index = 0
    while episode_index < cfg.num_episodes:
        obs, _ = env.reset()
        # ...（省略回合循环与采集逻辑）
        dataset.save_episode()
        episode_index += 1
    if cfg.push_to_hub:
        dataset.push_to_hub()

数据回放函数：

def replay_episode(env, cfg):
    from lerobot.datasets.lerobot_dataset import LeRobotDataset
    dataset = LeRobotDataset(cfg.repo_id, root=cfg.dataset_root, episodes=[cfg.episode])
    env.reset()
    actions = dataset.hf_dataset.select_columns("action")
    for idx in range(dataset.num_frames):
        action = actions[idx]["action"]
        env.step(action)

工程解读：

• 数据采集函数支持策略采样和人工遥操作两种模式，自动记录观测、动作、奖励等信息。
• 支持回合重录、成功标记、采集频率控制等功能，保证数据质量。
• 数据回放函数可用于可视化、评估和调试，极大提升实验效率。

3.8 主入口与使用流程

gym_manipulator.py 提供了统一的主入口，支持训练、数据采集、回放等多种模式。

主入口代码：

@parser.wrap()
def main(cfg: EnvConfig):
    env = make_robot_env(cfg)
    if cfg.mode == "record":
        policy = None
        if cfg.pretrained_policy_name_or_path is not None:
            from lerobot.policies.sac.modeling_sac import SACPolicy
            policy = SACPolicy.from_pretrained(cfg.pretrained_policy_name_or_path)
            policy.to(cfg.device)
            policy.eval()
        record_dataset(env, policy=policy, cfg=cfg)
        exit()
    if cfg.mode == "replay":
        replay_episode(env, cfg=cfg)
        exit()
    env.reset()
    smoothed_action = env.action_space.sample() * 0.0
    alpha = 1.0
    num_episode = 0
    successes = []
    while num_episode < 10:
        new_random_action = env.action_space.sample()
        smoothed_action = alpha * new_random_action + (1 - alpha) * smoothed_action
        obs, reward, terminated, truncated, info = env.step(smoothed_action)
        if terminated or truncated:
            successes.append(reward)
            env.reset()
            num_episode += 1

工程解读：

• 通过配置文件选择不同模式（record、replay、train等），自动加载策略、采集或回放数据。
• 支持批量采集、自动评估、实验复现等多种工程需求。
• 入口函数高度解耦，便于集成到更大规模的实验系统中。

4. 深入理解Gym：基础原理与工程实践

4.1 Gym环境的基本用法与交互流程

Gym是强化学习领域最主流的环境接口库。它将“智能体-环境”交互抽象为标准API，极大简化了算法开发和实验复现。初始化环境非常简单：

import gym
env = gym.make('CartPole-v0')

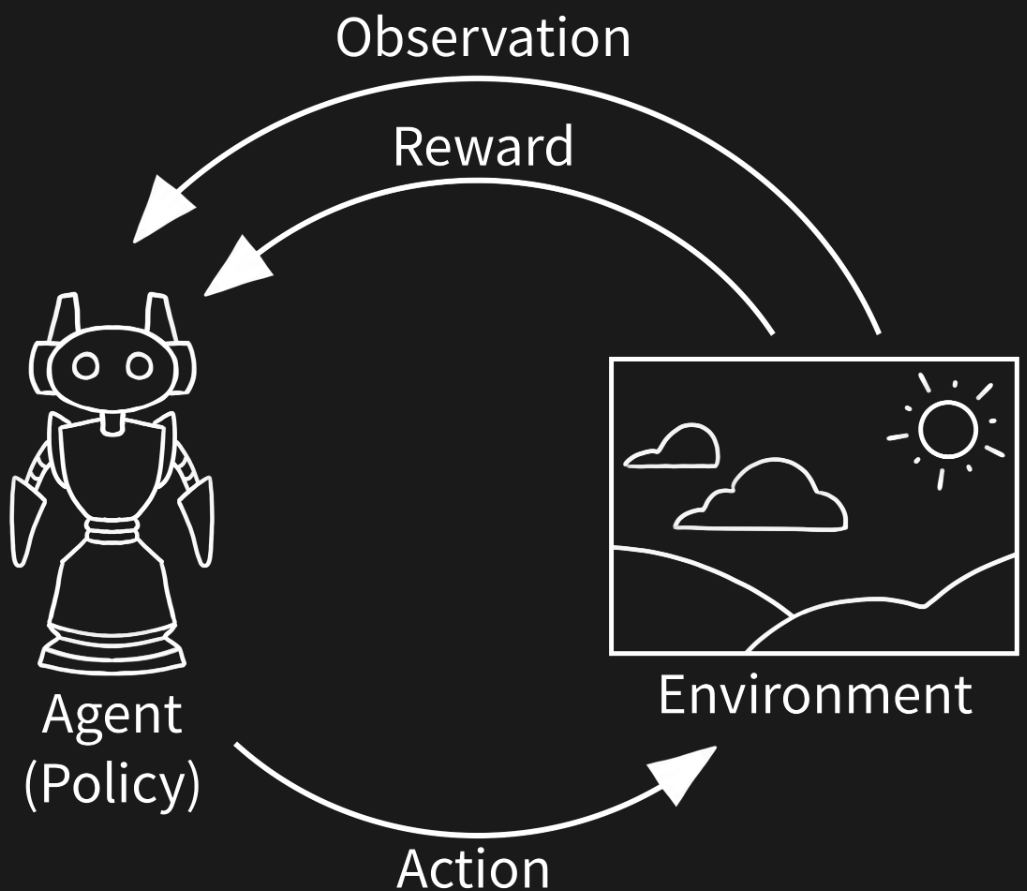

每个环境都实现了“智能体-环境循环”：智能体根据观测选择动作，环境根据动作返回新的观测、奖励和终止信号。如下图所示，智能体与环境不断交互，形成时间步的循环：

例如，以下代码演示了在LunarLander-v2环境中随机采样动作并与环境交互的完整流程：

import gym
env = gym.make("LunarLander-v2", render_mode="human")
env.action_space.seed(42)
observation, info = env.reset(seed=42)
for _ in range(1000):
    observation, reward, terminated, truncated, info = env.step(env.action_space.sample())
    if terminated or truncated:
        observation, info = env.reset()
env.close()

每个环境都通过action_space和observation_space属性明确动作和观测的格式，便于算法自动适配。

4.2 空间（Spaces）：动作与观测的结构化表达

Gym通过Space体系对动作和观测的取值范围进行结构化描述。常见类型包括：

• Box：连续空间，适用于机械臂等连续控制任务。
• Discrete：离散空间，适用于分类动作。
• Dict、Tuple：支持多模态观测或多分量动作。
• MultiBinary、MultiDiscrete：适合多维二进制或多离散变量。

示例代码如下：

from gym.spaces import Box, Discrete, Dict, Tuple, MultiBinary, MultiDiscrete
import numpy as np

# 连续空间
observation_space = Box(low=-1.0, high=2.0, shape=(3,), dtype=np.float32)
print(observation_space.sample())

# 离散空间
observation_space = Discrete(4)
print(observation_space.sample())

# 组合空间
observation_space = Dict({"position": Discrete(2), "velocity": Discrete(3)})
print(observation_space.sample())

通过空间的定义，Gym环境可以灵活适配各种复杂任务，极大提升了通用性和可扩展性。

4.3 环境基类Env与核心方法

Gym的所有环境都继承自Env基类，需实现如下核心方法：

• reset()：重置环境，返回初始观测。
• step(action)：执行动作，返回新观测、奖励、终止标志和信息字典。
• render()：可视化环境状态。
• close()：资源清理。

例如：

class MyEnv(gym.Env):
    def step(self, action):
        # 计算新状态、奖励、终止条件
        return observation, reward, terminated, truncated, info
    def reset(self, seed=None, options=None):
        # 初始化状态
        return observation, info

这些方法标准化了环境接口，使算法与环境解耦，便于算法复用和大规模实验。

4.4 包装器（Wrappers）：环境功能的模块化扩展

Gym的最大亮点之一是包装器（Wrapper）体系。通过链式包装，可以在不修改底层环境代码的前提下，灵活扩展观测、动作、奖励等功能。例如：

import gym
from gym.wrappers import RescaleAction

base_env = gym.make("BipedalWalker-v3")
wrapped_env = RescaleAction(base_env, min_action=0, max_action=1)

包装器分为三大类：

• ObservationWrapper：处理观测流，如图像裁剪、特征拼接。
• ActionWrapper：处理动作流，如归一化、离散化。
• RewardWrapper：处理奖励信号，如裁剪、平滑。

自定义包装器示例：

class MyObsWrapper(gym.ObservationWrapper):
    def observation(self, obs):
        return obs * 2
env = MyObsWrapper(gym.make('CartPole-v1'))

包装器可以多层嵌套，形成功能链。通过.unwrapped属性可访问最底层环境，便于调试和底层操作。

4.5 图解Gym环境与包装器结构

如上图所示，Gym的包装器体系高度模块化，便于功能叠加和工程维护。HIL-SERL正是通过链式组合多种包装器，实现了观测增强、奖励自动化和人机干预等复杂功能。

4.6 ObservationWrapper、ActionWrapper、RewardWrapper的继承关系与作用详解

在Gym的包装器体系中，ObservationWrapper、ActionWrapper和RewardWrapper均继承自Wrapper基类，并分别针对观测、动作和奖励流进行模块化处理。它们的设计极大提升了环境的灵活性和可维护性，是工程实践中不可或缺的工具。

4.6.1 ObservationWrapper

…详情请参照古月居
