深入 Spring MVC 底层：控制器方法执行流程与参数绑定原理解析

发布于：2025-09-11 ⋅ 阅读:(16) ⋅ 点赞:(0)

Spring MVC 作为 Java Web 开发的主流框架，其控制器方法的 “自动参数绑定”“返回值灵活处理” 等特性极大提升了开发效率，但这些便捷特性背后的底层逻辑却常被视为 “黑盒”。本文将从核心组件解析、执行流程还原、底层原理深挖三个维度，穿透 Spring MVC 的 “封装”，彻底理解控制器方法是如何从接收请求到返回响应的。

代码地址

一、从表层到底层的入口

在深入底层前，我们先明确两个核心类的定位 —— 它们共同模拟了 Spring MVC 的核心运作流程，是理解底层逻辑的 “实物标本”。

1.1 HandlerMethodWebConfig：MVC 核心组件定义

该类是 Spring 配置类，封装了 MVC 模式中的 “控制器（C）” 和 “模型（M）”，是 Spring 容器扫描加载的核心对象：

  • @Configuration：标记为配置类，Spring 启动时会扫描该类，注册内部 Bean（控制器、模型）。
  • HandlerMethodController（@Controller）：真正的请求处理器（Handler），其中foo()方法演示了参数绑定（User 对象自动接收请求参数）和响应处理（@ResponseBody 标记返回值为响应体）。
  • User 类：数据模型（Model），是参数绑定的载体 —— 其setName()方法是 Spring MVC 实现参数注入的关键（底层通过反射调用）。

1.2 ParameterBindingDemo：底层流程模拟器

该类是理解 Spring MVC 底层的 “关键钥匙”，它没有依赖 Tomcat 等 Servlet 容器，而是通过模拟 Spring 上下文初始化、模拟 HTTP 请求、手动装配核心组件，完整还原了控制器方法从 “找到目标” 到 “执行完成” 的全流程。

简单来说：它把 Spring MVC 容器内部的 “暗箱操作”，通过代码明文暴露了出来。

二、Spring MVC 核心组件深度解析：HandlerMethod 与 “执行三驾马车”

控制器方法的执行并非单一组件完成，而是由HandlerMethod（方法封装器）与 “参数解析、数据绑定、模型容器” 三大组件协同实现。我们先逐个拆解这些核心组件的定位与底层逻辑。

2.1 HandlerMethod：控制器方法的 “元信息封装器”

HandlerMethod是 Spring MVC 对 “控制器方法” 的抽象，它封装了控制器实例、目标方法、方法参数、控制器类型等所有与 “方法执行” 相关的元信息，是连接 “请求查找” 与 “方法执行” 的核心桥梁。

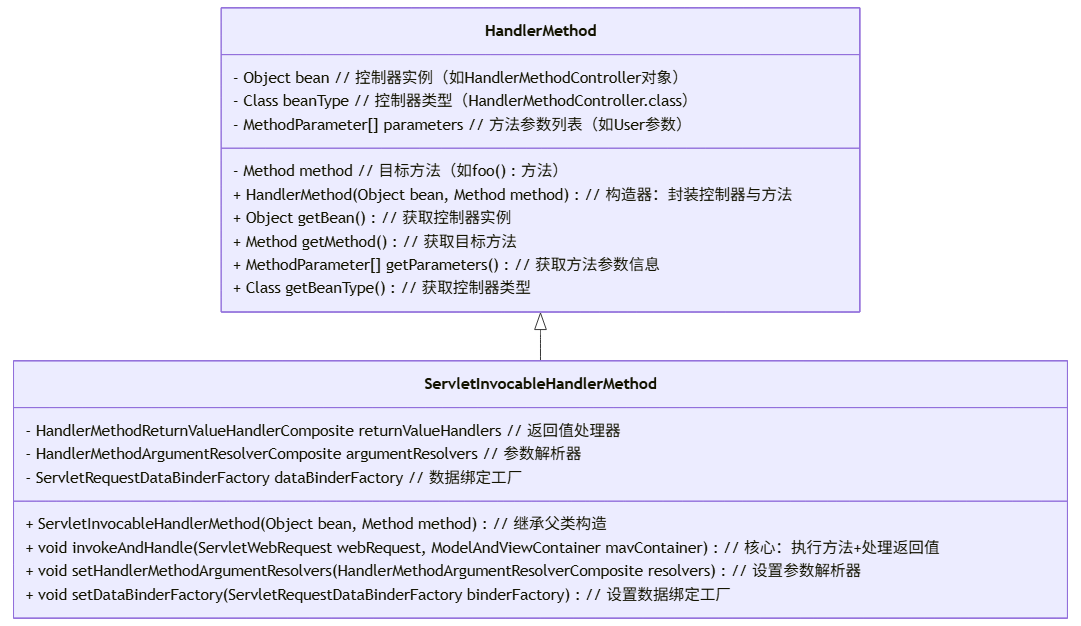

2.1.1 HandlerMethod 类图（核心继承与属性）

ServletInvocableHandlerMethod是HandlerMethod的子类，它扩展了 “方法执行 + 返回值处理” 的能力，是实际执行控制器方法的 “执行者”。类图如下：
在这里插入图片描述

2.1.2 核心作用
  • 元信息聚合：将 “谁执行（控制器实例）”“执行什么（目标方法）”“需要什么参数（MethodParameter）” 打包，避免分散获取。
  • 执行能力扩展：子类ServletInvocableHandlerMethod新增了invokeAndHandle()方法，不仅能调用目标方法，还能自动处理返回值（如 @ResponseBody 的响应体转换）。

2.2 执行三驾马车：参数解析、数据绑定、模型容器

如果说HandlerMethod是 “执行蓝图”，那么下面三个组件就是 “执行工具”—— 它们负责解决 “参数从哪来”“参数怎么绑”“数据存哪去” 的核心问题。

组件名称 核心作用 Demo 中的具体实现
HandlerMethodArgumentResolver（参数解析器） 判断 “是否支持某类型参数”，并从请求中 “提取参数值” 1. RequestParamMethodArgumentResolver：处理 @RequestParam 注解的简单参数（如 String、int） 2. ServletModelAttributeMethodProcessor：处理 JavaBean 类型参数（如 User）
ServletRequestDataBinderFactory（数据绑定工厂） 创建WebDataBinder，实现 “请求参数→JavaBean” 的绑定、类型转换（如 String→Integer）、数据校验（如 @Valid） Demo 中通过它创建绑定器，将请求参数name=张三注入 User 的name属性（调用 setName ()）
ModelAndViewContainer（模型视图容器） 存储方法执行过程中的模型数据（如绑定后的 User 对象）和视图信息（如视图名），是 “控制器” 与 “视图层” 的桥梁 Demo 中绑定后的 User 对象被放入容器，可通过mavContainer.getModel()获取

三、控制器方法执行全流程：从请求到响应的底层链路

基于ParameterBindingDemo的代码，我们可以将控制器方法的执行流程抽象为9 个核心步骤，每个步骤都对应 Spring MVC 的底层逻辑。下面结合流程图和代码，逐步拆解：

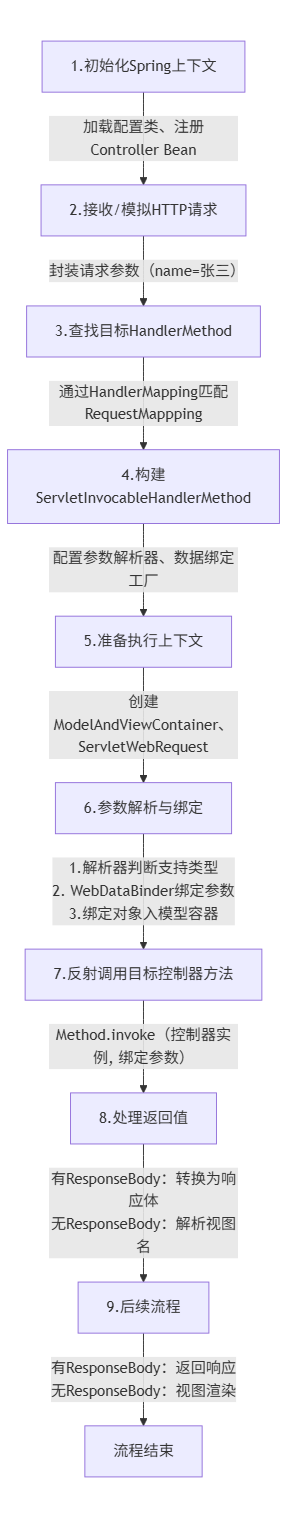

3.1 执行流程总览（流程图）

在这里插入图片描述

3.2 分步拆解：底层逻辑与代码映射

步骤 1：初始化 Spring 上下文（加载 Bean）

  • 核心目的：模拟 Spring 启动过程，扫描配置类，注册控制器、模型等 Bean 到容器中。

  • Demo 代码映射：

    AnnotationConfigApplicationContext context =
    new AnnotationConfigApplicationContext(HandlerMethodWebConfig.class);

  • 底层逻辑：

    1. Spring 扫描@Configuration注解的类，解析内部的@Controller（HandlerMethodController）和模型类（User）。
    2. 将这些类注册为BeanDefinition，并初始化单例 Bean（控制器实例会被创建）。
    3. 最终容器中包含 “控制器 Bean”“配置类 Bean” 等，供后续查找使用。
步骤 2：接收 / 模拟 HTTP 请求（封装请求信息）

  • 核心目的：模拟 Servlet 容器（如 Tomcat）接收请求的过程，封装请求参数、请求头等信息。

  • Demo 代码映射：

    MockHttpServletRequest request = new MockHttpServletRequest();
request.setParameter("name", "张三"); // 模拟前端传递的参数

  • 底层逻辑：

    1. 实际开发中，Tomcat 会接收 TCP 请求，解析为HttpServletRequest对象。
    2. 请求参数（如 URL 参数、表单参数）会被封装到HttpServletRequest的参数映射中，供后续提取。
步骤 3：查找目标 HandlerMethod（定位处理器方法）

  • 核心目的：根据请求信息（如 URL），找到对应的控制器方法（如foo()），封装为HandlerMethod。

  • Demo 代码映射：

    // 获取控制器实例（模拟HandlerMapping查找）
HandlerMethodController controller = context.getBean(HandlerMethodController.class);
// 获取目标方法（foo()，参数为User）
Method method = controller.getClass().getMethod("foo", User.class);

  • 底层逻辑（实际 Spring MVC）：

    1. DispatcherServlet（前端控制器）接收HttpServletRequest后，调用HandlerMapping（如RequestMappingHandlerMapping）。
    2. HandlerMapping根据请求 URL 匹配@RequestMapping注解的方法，返回对应的HandlerMethod（包含控制器实例、目标方法）。
    3. Demo 中直接通过getBean()和getMethod()模拟了这一 “查找” 过程，跳过了 URL 匹配的细节。
步骤 4：构建 ServletInvocableHandlerMethod（装配执行依赖）

  • 核心目的：将HandlerMethod包装为具备 “执行能力” 的对象，并配置参数解析器、数据绑定工厂等依赖。

  • Demo 代码映射：

    // 封装HandlerMethod为可执行对象
ServletInvocableHandlerMethod handlerMethod = new ServletInvocableHandlerMethod(controller, method);
// 配置参数解析器
HandlerMethodArgumentResolverComposite resolvers = new HandlerMethodArgumentResolverComposite();
resolvers.addResolvers(new RequestParamMethodArgumentResolver(false), new ServletModelAttributeMethodProcessor(true));
handlerMethod.setHandlerMethodArgumentResolvers(resolvers);
// 配置数据绑定工厂
ServletRequestDataBinderFactory binderFactory = new ServletRequestDataBinderFactory(null, null);
handlerMethod.setDataBinderFactory(binderFactory);

  • 底层逻辑：

    1. ServletInvocableHandlerMethod是HandlerMethod的 “执行增强版”，需要依赖参数解析器（提参数）和数据绑定工厂（绑参数）。
    2. Spring MVC 会自动注册默认的参数解析器（如处理 @RequestParam、@ModelAttribute 的解析器），Demo 中手动添加解析器模拟了这一过程。
步骤 5：准备执行上下文（创建执行环境）

  • 核心目的：创建方法执行所需的 “环境容器”，存储中间数据（模型、视图）和请求信息。

  • Demo 代码映射：

    // 模型视图容器：存储模型数据和视图信息
ModelAndViewContainer mavContainer = new ModelAndViewContainer();
// 包装请求：提供统一的请求访问接口
ServletWebRequest webRequest = new ServletWebRequest(request);

  • 底层逻辑：

    1. ModelAndViewContainer：相当于方法执行的 “临时仓库”，绑定后的参数、业务数据会存入其中，供后续视图渲染或返回值处理使用。
    2. ServletWebRequest：对HttpServletRequest的包装，提供更统一的 API（如获取请求参数、响应对象），解耦对 Servlet API 的直接依赖。
步骤 6：参数解析与绑定（核心步骤）
  • 核心目的：从请求中提取参数，转换为控制器方法所需的参数类型（如 User），并注入参数值。这是 “自动参数绑定” 的核心环节。
  • 底层逻辑：
    1. handlerMethod.invokeAndHandle()被调用后，首先触发参数解析：
      • 遍历foo()方法的参数（此处为 User 类型），调用参数解析器的supportsParameter()方法判断是否支持。
      • ServletModelAttributeMethodProcessor返回true（支持 JavaBean 类型），进入resolveArgument()方法。
    2. 数据绑定（WebDataBinder的作用）：
      • ServletRequestDataBinderFactory创建WebDataBinder对象。
      • WebDataBinder从ServletWebRequest中获取请求参数name=张三，匹配 User 的name属性（通过属性名匹配）。
      • 通过反射调用 User 的setName("张三")，完成参数注入。
    3. 绑定结果存入容器：
      • 绑定后的 User 对象被放入ModelAndViewContainer，键为user（默认是类名首字母小写）。
步骤 7：反射调用目标控制器方法
  • 核心目的：通过反射调用控制器的目标方法（foo()），执行业务逻辑。
  • 底层逻辑：
    1. ServletInvocableHandlerMethod获取参数解析后的参数数组（此处为 [User 对象]）。
    2. 调用Method.invoke(controller实例, 参数数组)，执行foo()方法。
    3. Demo 中foo()方法打印System.out.println("foo: " + user.getName())，输出foo: 张三，验证参数绑定成功。
步骤 8：处理返回值（@ResponseBody 的特殊处理）
  • 核心目的：根据方法的返回值类型和注解（如 @ResponseBody），处理返回结果（转换为响应体或解析视图名）。
  • 底层逻辑：
    1. foo()方法标记了@ResponseBody，Spring MVC 会调用RequestResponseBodyMethodProcessor（返回值处理器）。
    2. 该处理器判断返回值类型：Demo 中返回null，故处理为空响应体。
    3. 若返回非 null 值（如 User 对象），会通过HttpMessageConverter（如MappingJackson2HttpMessageConverter）转换为 JSON 格式，写入HttpServletResponse。
  • 注意点：
    • Demo 中foo()返回ModelAndView却加了@ResponseBody，这是一种 “演示写法”—— 实际开发中两者不共用（@ResponseBody会忽略ModelAndView的视图信息）。
步骤 9：后续流程（响应返回或视图渲染）
  • 核心目的：根据返回值处理结果，完成最终的响应或视图渲染。
  • 两种分支（实际 Spring MVC）：
    1. 有@ResponseBody：
      • 响应体已通过HttpMessageConverter写入HttpServletResponse，直接返回给前端，无视图渲染步骤。
    2. 无@ResponseBody：
      • 从ModelAndViewContainer中获取视图名（如index），调用ViewResolver（如InternalResourceViewResolver）解析为实际视图（如/WEB-INF/views/index.jsp）。
      • 视图渲染：将ModelAndViewContainer中的模型数据（如 User 对象）代入视图，生成 HTML 页面，返回给前端。

四、底层原理延伸：那些容易被忽略的关键细节

理解上述流程后，我们再深挖几个 “高频问题” 的底层原因，帮助你解决实际开发中的痛点。

4.1 为什么 JavaBean 必须有 setter 方法？

  • 核心原因：WebDataBinder默认通过 “setter 注入” 实现参数绑定。
    • 若没有setName()方法，WebDataBinder无法通过反射注入name属性，参数绑定会失败（User 的name为 null）。
  • 例外情况：若使用 “构造器绑定”（需在 JavaBean 中定义含参数的构造器，并配置@ConstructorProperties），可无需 setter，但默认推荐 setter 绑定。

4.2 @ResponseBody 与 ModelAndView 的冲突？

  • 本质原因：两者的设计目标不同：
    • @ResponseBody：标记返回值为 “HTTP 响应体”，跳过视图渲染流程。
    • ModelAndView：用于传递 “视图名 + 模型数据”，触发视图渲染流程。
  • 底层处理：RequestResponseBodyMethodProcessor会忽略ModelAndView的视图信息，仅处理返回值，导致ModelAndView的视图配置无效。
  • 开发建议：避免两者共用，根据需求选择 —— 需返回 JSON 用@ResponseBody，需渲染页面用ModelAndView或返回视图名。

4.3 如何自定义参数解析器？

  • 场景需求：例如，希望通过@CurrentUser注解直接获取当前登录用户，无需每次从 Session 中提取。
  • 实现步骤：
    1. 定义自定义注解@CurrentUser。
    2. 实现HandlerMethodArgumentResolver接口：
      • supportsParameter()：判断参数是否有@CurrentUser注解，是则返回true。
      • resolveArgument()：从ServletWebRequest的 Session 中获取当前用户，返回给控制器方法。
    3. 注册自定义解析器：通过WebMvcConfigurer的addArgumentResolvers()方法添加。

五、总结：从 “会用” 到 “懂原理” 的价值

通过 Demo 代码的拆解，我们可以发现：Spring MVC 的 “便捷特性”（如自动参数绑定、灵活返回值处理）并非 “魔法”，而是核心组件协同工作的结果 ——HandlerMethod封装方法元信息，参数解析器提参数，数据绑定工厂做注入，模型容器存数据。
