【实战中提升自己】分支篇之VPN部署(包括对接、双链路冗余、优化与分析、策略路由与NAT的影响)

发布于:2025-09-11 ⋅ 阅读:(16) ⋅ 点赞:(0)

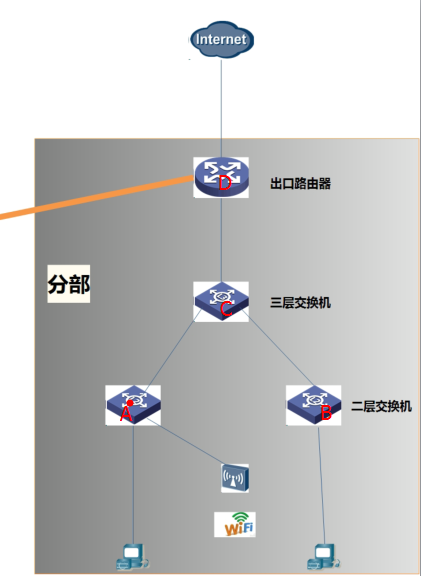

1 1拓扑


 「模拟器、工具合集」复制整段内容
链接:https://docs.qq.com/sheet/DV0xxTmFDRFVoY1dQ?tab=7ulgil

 1  分支机构部署与部署思路


 1  路由器配置VPN,实现财务部门互访,并且AP能够正常关联到总部AC。

1、创建环回口

[GW]interface lo0[GW-LoopBack0]ip address 2.2.2.2 32说明:该地址是与总部建立Tunnel用的

2 定义IKE peer​​​​​​​

[GW]ike peer to-center1[GW-ike-peer-to-center]pre-shared-key simple ccieh3c.com[GW-ike-peer-to-center1]remote-address 202.100.1.2说明:定义了一个策略去往总部,Proposal使用默认的。

3 定义IPSEC Proposal​​​​​​​

[GW]ipsec proposal to-center说明:使用默认策略即可

4 定义感兴趣流量​​​​​​​

[GW]acl number 3000[GW-acl-adv-3000]rule permit gre source 2.2.2.2 0 destination 1.1.1.1 0说明:定义GRE的流量为感兴趣流量


5定义ipsec policy​​​​​​​

[GW]ipsec policy to_center 1 isakmp[GW-ipsec-policy-isakmp-to_center-1]ike-peer to-center1[GW-ipsec-policy-isakmp-to_center-1]security acl 3000[GW-ipsec-policy-isakmp-to_center-1]proposal to-center说明:用Ipsec Policy模板关联策略。

6 定义Tunnel接口​​​​​​​

[GW]interface Tunnel 0[GW-Tunnel0]source lo0[GW-Tunnel0]destination 1.1.1.1[GW-Tunnel0]ip address 10.1.1.2 30说明:定义Tunnel接口,源为自己环回口,目的为总部的环回口

7 定义OSPF​​​​​​​

[GW]ospf 1 router-id 2.2.2.2[GW-ospf-1]area 0[GW-ospf-1-area-0.0.0.0]network 10.1.1.2 0.0.0.0说明:开启OSPF功能

8 定义路由过滤​​​​​​​

[GW]ip ip-prefix import_static permit 172.16.4.0 24[GW]ip ip-prefix import_static permit 172.16.1.0 24[GW]route-policy import-staic-filter permit node 10[GW-route-policy]if-match ip-prefix import_static[GW]route-policy import-conn-filter permit node 10[GW-route-policy]if-match ip-prefix import_static说明:路由过滤调用,只允许172.16.4.0与1.0通过[GW]ospf 1[GW-ospf-1]import-route static route-policy import-static-filter[GW-ospf-1]import-route direct route-policy import-conn-filter重分布进OSPF

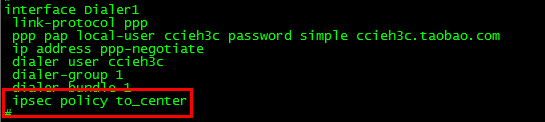

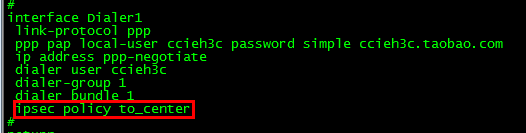

9 调用VPN在Dialer接口​​​​​​​

[GW]interface Dialer 1[GW-Dialer1]ipsec policy to_center说明:这里在拨号接口调用VPN,而不是物理接口。

 2  【总部IPSEC配置回顾】 IPSEC VPN部署

(1)为什么需要部署Gre Over ipsec
说明:VPN的需求其实非常简单,就是与分部进行安全的访问,当然只允许财务部之间的互访【这个根据需求决定】,这路需要注意,除了这个以外,还有无线AP需要注册到总部来,这个需要通过VPN进行加密连接,但是这里总部是固定IP,而分部则是PPPOE拨号,这个只能通过动态策略模板来进行部署。所以这里需要实施 Gre Over ISPEC。

(2)IKE 对等体配置​​​​​​​

[USG-GW]ike peer to-branch[USG-GW-ike-peer-to-branch]pre-shared-key ccieh3c.com[USG-GW-ike-peer-to-branch]undo version 2

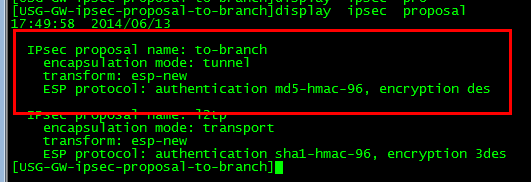

(3)IPSEC策略配置

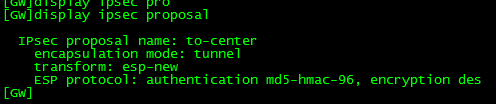

[USG-GW]ipsec proposal to-branch


不需要配置策略 ,默认有md5、des、esp-tunne,当然可以根据自己需求定义。

(4)定义感兴趣流量​​​​​​​

[USG-GW]acl number 3004[USG-GW-acl-adv-3004]rule permit gre source 1.1.1.1 0 destination 2.2.2.2 0

说明:该ACL定义的是GRE的流量,但是匹配有些特殊,该说明在后续说明。

(5)动态policy VPN模板​​​​​​​

[USG-GW]ipsec policy-template dyl2l 1000[USG-GW-ipsec-policy-template-dyl2l-1000]security acl 3004[USG-GW-ipsec-policy-template-dyl2l-1000]ike-peer to-branch[USG-GW-ipsec-policy-template-dyl2l-1000]proposal to-branch

(6)静态Policy关联动态Policy vpn

[USG-GW]ipsec policy vpn 999 isakmp template dyl2l

说明:静态Policy关联动态 Policy的VPN,之前定义过L2TP OVER IPSEC,所以这里只需要关联即可

(7)接口调用
说明:接口已经调用之前的L2TP,所以不需要管理。

(8)Tunnel接口配置​​​​​​​

[USG-GW]interface lo0[USG-GW-LoopBack0]ip address 1.1.1.1 32[USG-GW]interface Tunnel 0[USG-GW-Tunnel0]tunnel-protocol gre[USG-GW-Tunnel0]ip address 10.1.1.1 30[USG-GW-Tunnel0]source lo0[USG-GW-Tunnel0]destination 2.2.2.2

说明:Tunnel接口的定义与平时的配置不一样,平时都是通过公网地址进行配置,但是由于分支是PPPOE环境,所以这里并不能明确指定,所以这里利用一个特性,两边各自建立一个Loopback接口,然后通过GRE的流量来触发VPN的建立,这里形成一个 变相的 Gre over ipsec的现象,这个可以在后续看到现象的时候在分析。

(9)新建Zone,加入对应接口​​​​​​​

[USG-GW]firewall zone name gre[USG-GW-zone-gre]set priority 35[USG-GW-zone-gre]add interface Tunnel 0

(10)放行VPN到内网的流量,双向

[USG-GW]firewall packet-filter default permit interzone trust gre

(11)VPN需要放行的流量
说明:之前已经放行了L2TP与IPSEC IKE的,所以这里还需要放行一个GRE,因为GRE的流量默认也是拒绝的。​​​​​​​

[USG-GW]policy interzone local isp_dx inbound[USG-GW-policy-interzone-local-isp_dx-inbound]policy 0[USG-GW-policy-interzone-local-isp_dx-inbound-0]policy service service-set gre[USG-GW-policy-interzone-local-isp_dx-inbound-0]policy destination 1.1.1.1 0


    [USG-GW]policy interzone local isp_lt inbound[USG-GW-policy-interzone-local-isp_lt-inbound]policy 0[USG-GW-policy-interzone-local-isp_lt-inbound-0]policy service service-set gre[USG-GW-policy-interzone-local-isp_lt-inbound-0]policy destination 1.1.1.1 0


    说明:该策略之前已经定义好了,只需要增加一个GRE协议进去,另外也是允许访问1.1.1.1,因为要协商GRE。

    (12)运行OSPF
    说明:在Tunnel中建议跑OSPF协议,当然静态路由也是可以的,但是不方便收敛,而且OSPF可以实现负载均衡效果,因为总部部署的是双ISP。​​​​​​​

    [USG-GW]ospf 1 router-id 1.1.1.1[USG-GW-ospf-1]area 0[USG-GW-ospf-1-area-0.0.0.0]network 10.1.1.1 0.0.0.0

    说明:允许OSPF,保证在Tunnel中双方建立OSPF邻居,在安全的隧道中传输数据。

    (13)只允许分支看到指定的路由【也就是需要加密通信的】
    说明:在该需求中,我们只需要财务部门之间进行互访,另外分支AP可以正常的注册到AC上面来,所以我们希望的是,双方只看到各自需要的路由,这样只对这些流量加密,其余的则不加密。

    静态路由定义​​​​​​​

    [USG-GW]ip route-static 192.168.21.0 24 192.168.100.254[USG-GW]ip route-static 192.168.1.251 32 192.168.100.254[USG-GW]ip ip-prefix import_static permit 192.168.21.0 24[USG-GW]ip ip-prefix import_static permit 192.168.1.251 32[USG-GW]route-policy ospf-filter-routing permit node 10[USG-GW-route-policy]if-match ip-prefix import_static[USG-GW]ospf 1[USG-GW-ospf-1]import-route static route-policy import_static

    说明:这样的话,当OSPF建立邻居后,对方只会收到这2条静态路由,为了防止意外的话,做个route-map,里面用ACL匹配只允许这2条进去,这样的好处就是防止以后如果添加了其他静态路由的话,对方也收不到

    10 测试结果

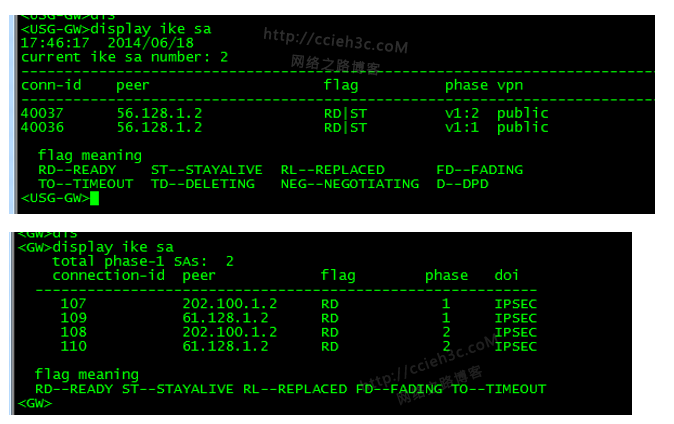

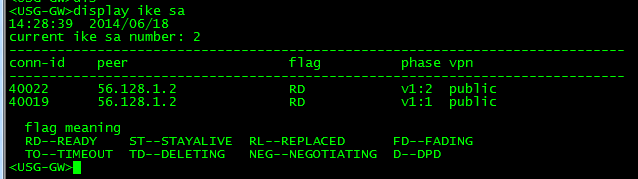

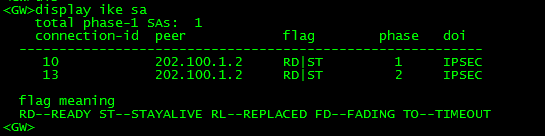

    10.1 :IKE协商sa查看

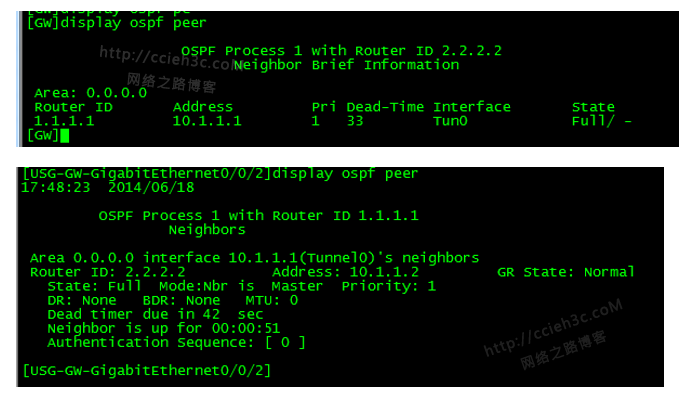

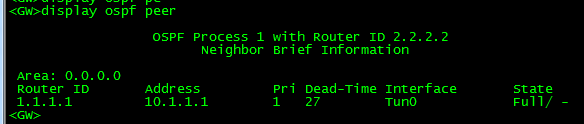

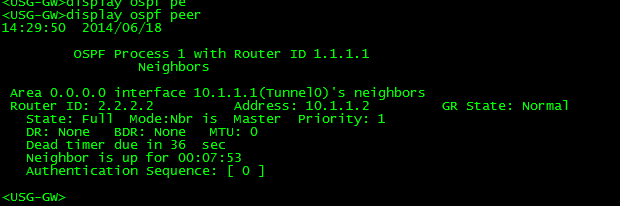

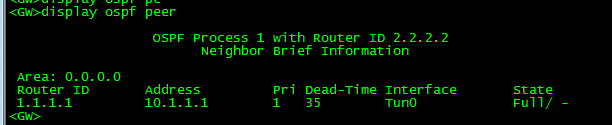

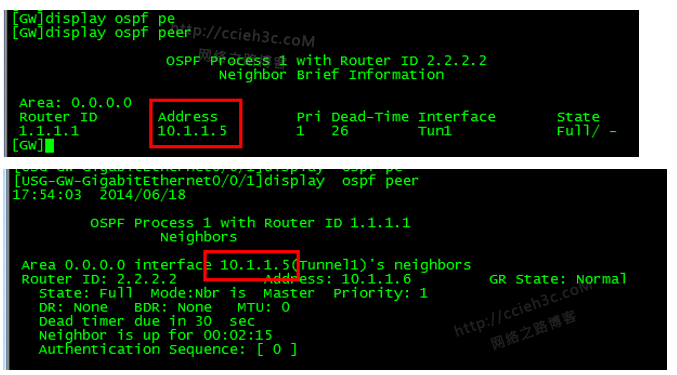

    10.2 OSPF邻居查看



    可以看到双方已经成功建立OSPF邻居。

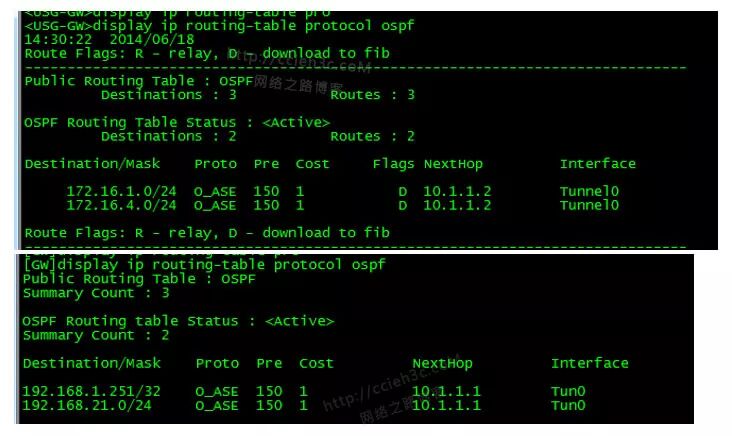

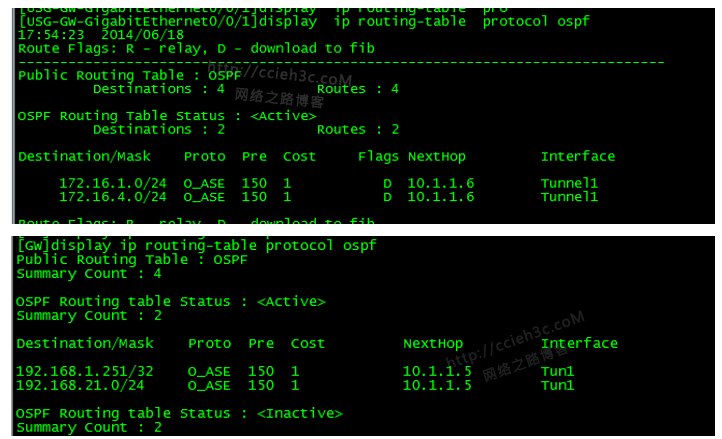

    10.3 OSPF路由查看


    可以看到双方都学到了需要的流量,USG端只需要知道怎么去对方的财务部,并且与AP的管理流量。而分支这边学到了总部这边的财务与AC的地址。

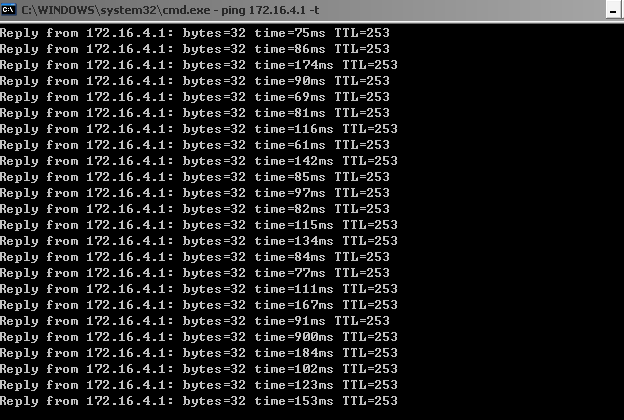

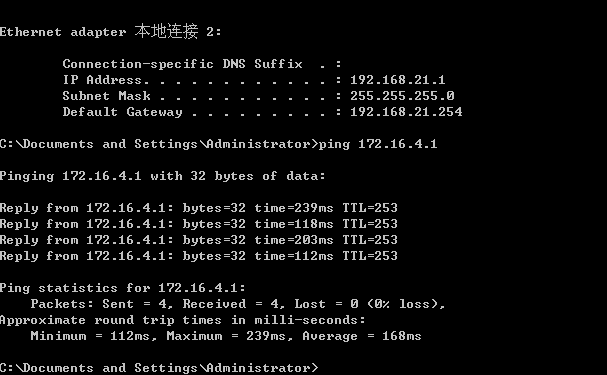

    财务部之间互访测试


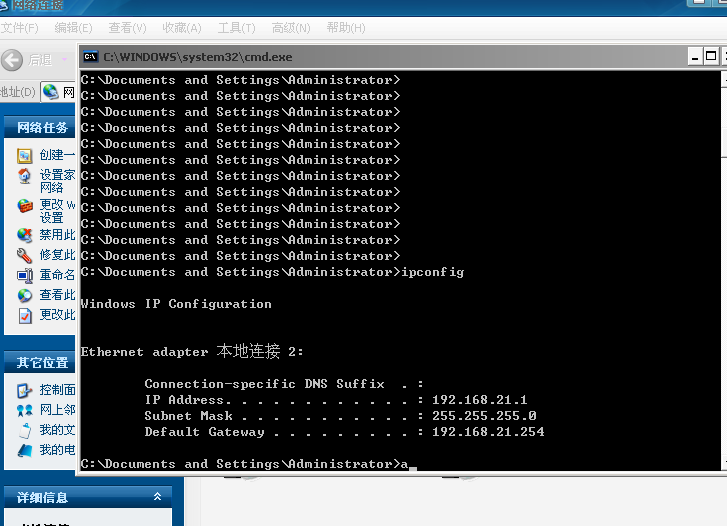

    为财务部的地址进行访问分部的


    可以看到是可以相互访问的。

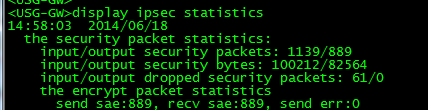

    加解密的数据包



    可以看到加密数据包一直在增加。

     3   双链路VPN部署分析

    说明:在该项目中,可以看到总部是有双线路出口的,也就是说,分支可以跟VPN建立两条链路的VPN,这样的话无论总部哪一条链路出现故障,还能保证VPN的继续使用,而之前的 部署中,只部署了与电信建立VPN,而联通的链路是空闲的,所以这里我们还需要部署与联通建立另外一条链路。

    1、 与主线链路建立VPN【已经建立成功】

    2、 与联通建立另外一条 VPN链路
    说明:与总部联通链路建立VPN,必须跟电信的链路一样,在各自创建一个Tunnel接口,来保证双方可以正常建立VPN,与OSPF邻居建立。

    3、总部最重要的配置,源进源出功能,这个如果不配置,双链路是建立不起来的。

     4   双链路VPN部署具体配置

    总部VPN配置(定义另外一个链路的)

    (1)Loopback口建立​​​​​​​

    [USG-GW]int lo 1[USG-GW-LoopBack1]ip address 1.1.1.2 32

    (2)IKE策略与IPSEC Proposal
    说明:可以直接引用之前的策略配置,因为这个是一样的,可以重复定义。


    (3)感兴趣流量 ACL定义​​​​​​​

    [USG-GW]acl number 3005[USG-GW-acl-adv-3006]rule 1 permit gre source 1.1.1.2 0 destination

    2.2.2.1 0
    说明:这里定义了感兴趣流量依然是另外一个环回接口到,分支的另外一个环回接口的流量,走VPN。

    (4)动态ipsec policy部署​​​​​​​

    [USG-GW]ipsec policy-template lt 1000[USG-GW-ipsec-policy-template-lt-1000]security acl 3005[USG-GW-ipsec-policy-template-lt-1000]ike-peer to-branch[USG-GW-ipsec-policy-template-lt-1000]proposal to-branch

    说明:动态模板调用了之前的IKE策略与Proposal策略,还调用了感兴趣流量

    (5)静态ipsec 关联 动态模板

    [USG-GW]ipsec policy vpn_lt 1000 isakmp template lt

    (6)调用在出接口

    [USG-GW]int g0/0/2[USG-GW-GigabitEthernet0/0/2]ipsec policy vpn_lt

    (7) 创建Tunnel接口​​​​​​​

    [USG-GW]interface Tunnel 1[USG-GW-Tunnel1]tunnel-protocol gre[USG-GW-Tunnel1]source LoopBack 1[USG-GW-Tunnel1]destination 2.2.2.1[USG-GW-Tunnel1]ip address 10.1.1.5 30

    (8)把接口加入zone​​​​​​​

    [USG-GW]firewall zone gre[USG-GW-zone-gre]add interface Tunnel 1

    (9)策略放行
    说明:之前已经把策略放行过了,所以这里不需要再次放行。

    (10)VPN需要放行的流量​​​​​​​

    [USG-GW]policy interzone local isp_lt inbound[USG-GW-policy-interzone-local-isp_lt-inbound]policy 0[USG-GW-policy-interzone-local-isp_lt-inbound-0]policy destination 1.1.1.2 0

    说明:这里必须放行GRE建立的流量,否则GRE通信不了,导致OSPF邻居建立不了。

    (11)OSPF运行与路由策略​​​​​​​

    [USG-GW]ospf 1[USG-GW-ospf-1]area 0[USG-GW-ospf-1-area-0.0.0.0]network 10.1.1.5 0.0.0.0

    说明:只需要直接宣告即可,路由策略之前已经调用过了


    (12)调用在接口​​​​​​​

    [USG-GW]int g0/0/2[USG-GW-GigabitEthernet0/0/2]ipsec policy vpn_lt

     分部VPN部署【连总部接联通链路】

    (1)定义ike peer​​​​​​​

    [GW]ike peer to-center2[GW-ike-peer-to-center2]remote-address 61.128.1.2[GW-ike-peer-to-center2]pre-shared-key simple ccieh3c.com

    说明:分部是需要定义另外一个策略的,去联通的地址

    (2)ipsec Proposal
    说明:这里引用之前定义的策略即可。


    (3)创建环回口​​​​​​​

    [GW]interface lo1[GW-LoopBack1]ip address 2.2.2.1 32

    (4)创建Tunnel接口​​​​​​​

    [GW]interface Tunnel 1[GW-Tunnel1]source lo1[GW-Tunnel1]destination 1.1.1.2[GW-Tunnel1]ip address 10.1.1.6 30

    (5)感兴趣流量定义​​​​​​​

    [GW]acl number 3001[GW-acl-adv-3001]rule permit gre source 2.2.2.1 0 destination 1.1.1.2 0

    (6)定义ipsec policy​​​​​​​

    [GW]ipsec policy to_center 2 isakmp[GW-ipsec-policy-isakmp-to_center-2]security acl 3001[GW-ipsec-policy-isakmp-to_center-2]ike-peer to-center2[GW-ipsec-policy-isakmp-to_center-2]proposal to-center

    (7)调用在拨号接口

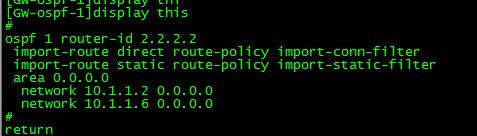

    OSPF宣告以及路由策略​​​​​​​

    [GW]ospf 1[GW-ospf-1]area 0[GW-ospf-1-area-0.0.0.0]network 10.1.1.6 0.0.0.0


    说明:加入宣告即可,路由策略在之前已经做过了。

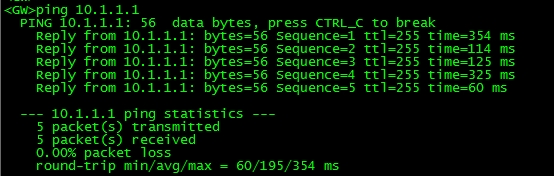

    VPN测试


    说明:在USG上面可以看到有一个IPSEC VPN测试建立,而H3C这边的路由,则有2个。说明VPN是建立成功的。


    可以看到,邻居只建立了一个,还是之前的邻居。在通常情况下可以有2个邻居的。

    这里的原因是USG防火墙上面,把对于同一个源地址,建立的2条VPN链路看成一条,所以默认情况下,只能从最先建立的VPN使用,另外一条做备用状态。

    主备切换测试


    把USG的主接口shutdown掉后。


    可以看到提示,之前的接口已经down了,而这个新的邻居已经建立



    说明:可以看到该类型只能实现主备复用,而不能支持同时建立,负载均衡的情况,这是USG特性的限制,所以也没什么办法,如果是思科的话,是肯定支持的。(新版本USG NGFW 6系列没具体测试是否支持负载分担,后续有机会遇到这样的需求,有结果了在分享)

     5   总部与分支全部VPN配置解析与建立过程思路总结

    总部VPN配置部分【附带注释】

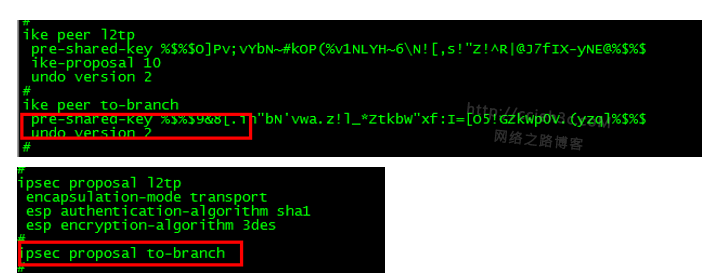

    (1)ike peer配置部分​​​​​​​

    ike peer to-branchpre-shared-key ccieh3c.comundo version 2

    说明:这里与分别的密钥同步即可,另外注意关闭ike的version 2

    (2)ipsec Proposal部分

    ipsec proposal to-branch

    说明:有默认配置,可以不需要配置,根据自己需求来决定

    (3)感兴趣流量部分​​​​​​​

    acl number 3004 【用于电信】rule 5 permit gre source 1.1.1.1 0 destination 2.2.2.2 0#acl number 3005【用于网通】rule 1 permit gre source 1.1.1.2 0 destination 2.2.2.1 0说明:一个用于电信做Tunnel的,一个个联通做Tunnel的,要区分开来。

    (4)动态ipsec 策略模板​​​​​​

    ipsec policy-template dx 999security acl 3004ike-peer to-branchproposal to-branch#ipsec policy-template lt 1000security acl 3005ike-peer to-branchproposal to-branch

    说明:由于分别是PPPOE这样的动态方式拨入的,所以IP地址并不明确,所以我们需要定义动态模板来实现接入。

    (5)静态ipsec 策略​​​​​​​

    ipsec policy vpn_dx 1000 isakmp template dx#ipsec policy vpn_lt 1000 isakmp template lt

    说明:由于动态的策略是不能定义在接口下的,所以必须用静态的关联,然后调用在接口下,然后一个静态模板只能关联一个动态模板,当然高版本的系统支持多个。

    (6)接口调用
    这里就不在给出了,电信的调用在电信的接口,联通的调用在联通的接口即可

    (7)Tunnel接口配置​​​​​​​

    interface Tunnel0tunnel-protocol greip address 10.1.1.1 255.255.255.252source 1.1.1.1destination 2.2.2.2interface Tunnel1tunnel-protocol greip address 10.1.1.5 255.255.255.252source 1.1.1.2destination 2.2.2.1

    说明:该类型主要是与对方建立2个Tunnel,用来做OSPF建立等,因为默认情况下VPN是不支持组播与广播的。还需要注意的地方就是,默认情况下USG是没有封装的,所以注意封装为GRE

    (8) Tunnel接口加入Zone,与策略放行​​​​​​​

    firewall zone name greset priority 35add interface Tunnel0add interface Tunnel1

    firewall packet-filter default permit interzone trust gre
    说明:这里必须加入Zone,接口才能正常运行,另外需要放行trust与gre的双向流量,这样的话VPN的流量就可以访问了,而且也不影响内部网络访问外网的策略。

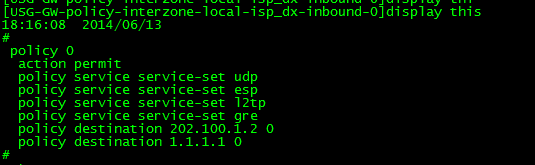

    (9)VPN需要放行的流量​​​​​​​

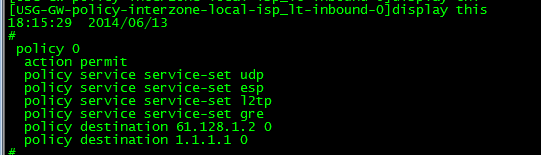

    policy interzone local isp_dx inbound 【用于电信的策略】policy 0action permitpolicy service service-set udppolicy service service-set esppolicy service service-set l2tppolicy service service-set grepolicy destination 1.1.1.1 0policy destination 202.100.1.2 0policy interzone local isp_lt inbound 【用于联通的策略】policy 0action permitpolicy service service-set udppolicy service service-set esppolicy service service-set l2tppolicy service service-set grepolicy destination 61.128.1.2 0policy destination 1.1.1.2 0

    说明:这里电信的策略里面,放行了UDP ESP L2TP与GRE,这些都是需要明确放行的,因为默认情况下USG是拒绝的,不处理这些数据包,不放行的话,导致VPN的建立与数据传输有问题,而目的地址指定是因为GRE的建立需要放行这个流量通过,否则GRE通信不了,导致OSPF建立不了。联通也是一样。

    (10)OSPF的配置​​​​​​​

    ip route-static 192.168.1.251 255.255.255.255 192.168.100.254ip route-static 192.168.21.0 255.255.255.0 192.168.100.254ip ip-prefix import_static index 10 permit 192.168.21.0 24ip ip-prefix import_static index 20 permit 192.168.1.251 32route-policy ospf-filter-routing permit node 10if-match ip-prefix import_staticospf 1 router-id 1.1.1.1import-route static route-policy import_staticarea 0.0.0.0network 10.1.1.1 0.0.0.0network 10.1.1.5 0.0.0.0

    说明:路由协议的运用使得双方建立了动态路由协议,当然我们并不希望所有的流量都可以访问,所以这里必须定义一个路由过滤来允许我们希望给对方的路由,其余的则不发送。

    分部VPN配置部分【附带注释】
    (1)ike peer配置部分​​​​​​​

    ike peer to-center1pre-shared-key simple ccieh3c.comremote-address 202.100.1.2#ike peer to-center2pre-shared-key simple ccieh3c.comremote-address 61.128.1.2#

    说明:一个用来与电信建立VPN,另外一个与联通的链路建立

    (2)ipsec proposal 配置

    ipsec proposal to-center

    说明:这个可以通用的,而且有默认策略,所以不需要建立多个,安全策略可以根据自己需求定义。

    (3)感兴趣流量配置​​​​​​​

    acl number 3000rule 5 permit ip source 2.2.2.2 0 destination 1.1.1.1 0acl number 3001rule 0 permit gre source 2.2.2.1 0 destination 1.1.1.2 0

    说明:一个ACL用于电信用的VPN,另外一个用于联通的VPN

    (4)ipsec 策略配置部分​​​​​​​

    ipsec policy to_center 1 isakmpsecurity acl 3000ike-peer to-center1proposal to-center#ipsec policy to_center 2 isakmpsecurity acl 3001ike-peer to-center2proposal to-center

    说明:该策略绑定了之前定义的策略,一个用于电信VPN建立,另外用于联通VPN建立

    (5)拨号接口调用

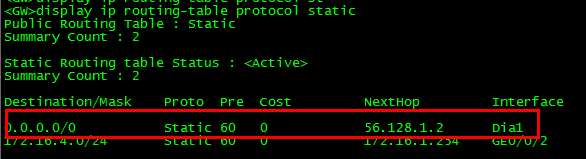

    两边路由的说明
    说明:在实际工作中,一般直接默认路由指向出口ISP即可,这样既可以包含VPN的流量,也包含访问Internet的流量。

    分析VPN建立过程,以及整个VPN实现的效果

        说明:可以看到VPN的配置有几个特殊支持,1、Tunnel接口的配置,不是以公网接口作为源目,而是定义了两对环回口作为各自Tunnel的源与目,这主要是因为分支机构那边没有固定IP地址,所以根本不能明确指定对方的IP,所以这里用私网地址用来固定双方地址,如果建立GRE成功,那么就得依靠VPN了。2、ACL的定义,正常情况下,gre over ipsec的建立,ACL定义则以双方公网地址的gre流量为感兴趣流量,但是这里定义的却为私网地址定义的,这是为了能够触发VPN流量的建立。

    (1)这里VPN的建立,主要依靠OSPF周期性的发送数据包用来与地方建立邻居,由于是Tunnel接口,所以要封装GRE,源IP为:2.2.2.2,目的地址为:1.1.1.1 | GRE | 源IP:10.1.1.2 目的IP:10.1.1.1 :OSPF


    (2)匹配默认路由出去,走的拨号接口,拨号接口有VPN的策略,并且之前的流量又匹配感兴趣流量。


    (3)这时候的封装会以:| 公网地址:源地址:【动态分配】 目的IP:202.100.1.2 | ESP | GRE头部 | 实际真实IP流量,然后发送给目的IP【也就是peer指定的202.100.1.2】

    (4)总部收到以后,会以接口下的VPN调用,然后进行匹配对应的策略,如果一致则建立VPN的隧道,协商IKE sa与IPSEC SA。

    (5)当VPN建立以后,那么感兴趣流量内的流量是可以互访了,也就是GRE是可以互通的。


    (6)Tunnel接口可以互通了,那么自然OSPF就可以正常建立了。


    (7)所以说整个过程都是通过OSPF来自动触发建立的,如果没有OSPF的触发建立,那么导致的情况就是,VPN根本建立不起来,所以这个特殊的地方必须使用动态路由协议来动态触发建立,因为没有动态触发建立的话,那么Tunnel永远起不来,因为没有流量触发,不能建立VPN。当然可以使用特殊的技术,比如NQA等来触发。

    (8)当然这里只能建立一个Tunnel,另外一个Tunnel做备用,这是因为USG处理机制导致的,不能通过一个源地址建立2个VPN隧道,所以只能做主备,而不能实现A/A,负载均衡的方式。

    (9)这里必须由分部的OSPF主动触发VPN建立,而不能是总部触发,因为总部根本就不知道分部在哪,不知道具体地址,根本就建立不起来VPN,所以只能通过分部OSPF流量触发VPN的建立,然后整个VPN建立后,保证OSPF建立。

    (PS:当然华为本身就支持自动建立VPN机制,但是灵活性我更喜欢用上面这种,能解决各种复杂的需求)

     6   其他配置对VPN的影响以及优化

    策略路由的影响

    说明:因为该项目中总部是部署了策略路由,策略路由的作用都知道,会优先于路由表进行转发处理,那么对于VPN来说,会有怎么样的影响呢。

    情况问题分析:分支与总部的VPN是主备关系,而不是A/A的,那么之前策略路由部署的时候,是把财务部 192.168.21.0/24给直接转发电信,那么假设分部与总部VPN先建立的是联通链路,那么电信的VPN是作为备份的,不能转发数据包,而策略路由又把数据包转发给电信,那么导致的情况则是VPN不通。

    问题存在演示

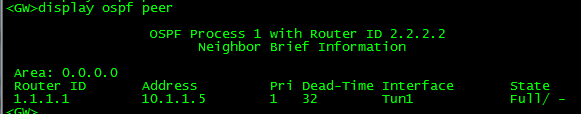

    可以看到现在分支主要与联通建立的邻居,10.1.1.5是Tunnel 1 的接口,Tunnel 1为联通的接口。


    可以看到现在Ping不同分支,这是因为在策略路由上面,192.168.21.0网段走的是电信,而现在电信是备用,所以就被丢弃了。

    解决办法。


    在该ACL中多加一个条目,当21网段访问分支的172.16.4.0的时候,不走策略路由,走路由转发。


    这时候就可以了。

    NAT对于VPN的影响

    说明:如果在平时的VPN部署中,NAT与VPN是冲突的,通常情况下需要在NAT中把对应的VPN流量不做源NAT,完成访问。

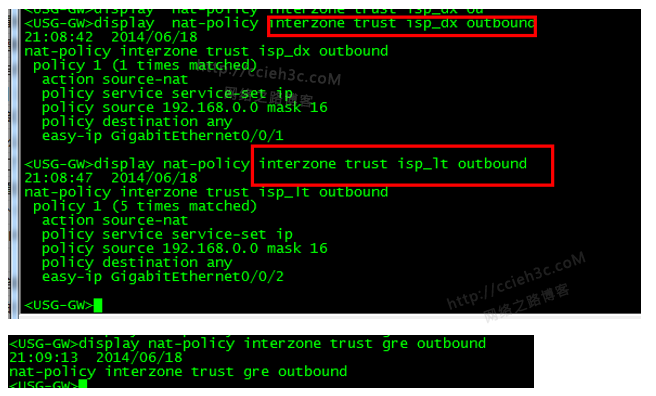

    (1)总部的NAT与VPN影响
    说明:总部USG的NAT策略是针对 trust到isp_dx或者isp_lt的,而并没有针对trust到gre的Zone,所以不会进行影响。


    而Trust与GRE没任何配置,所以VPN流量不受到影响。

    (2)分支的NAT与VPN影响
    说明:如果分部部署了NAT的话,看是否有问题。

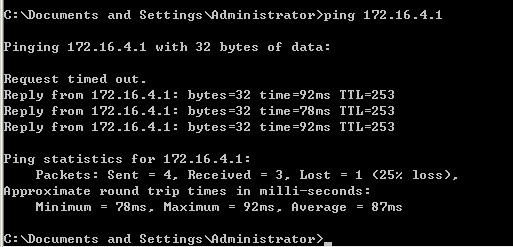

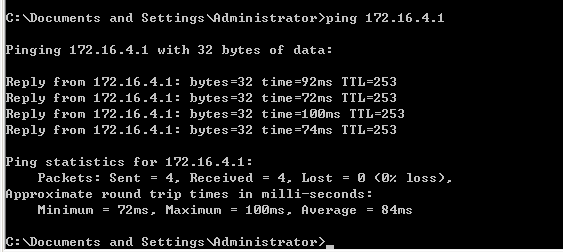

    NAT在之前已经部署过,所以现在测试,


    可以看到继续访问,没任何问题,也就是说,不会对Tunnel下的流量做NAT转换。

    VPN优化

    说明:为什么需要对VPN进行优化呢,我们都知道VPN的流量传输都是要经过加解密的,如果数据流量非常大的话,就会影响设备性能,而且VPN的传输速率也取决于VPN设备的性能与带宽。

    (1)MTU与tcp mss优化
    总部接口优化​​​​​​​

    [USG-GW]int g0/0/1[USG-GW-GigabitEthernet0/0/1]mtu 1476[USG-GW]int g0/0/2[USG-GW-GigabitEthernet0/0/2]mtu 1476[USG-GW]interface Tunnel 0[USG-GW-Tunnel0]mtu 1450[USG-GW]interface Tunnel 1[USG-GW-Tunnel1]mtu 1450[USG-GW]firewall tcp-mss 1400

    说明:总部把接口修改了MTU值,这个主要为了防止分片,而TCP MSS也是为了防止分片,有时候会遇到打开网站图片什么的打不开的情况,这就是TCP MSS太大造成的。

    分部接口优化​​​​​​​

    [GW]interface Dialer 1[GW-Dialer1]mtu 1460[GW-Dialer1]tcp mss 1400[GW]interface Tunnel 0[GW-Tunnel0]mtu 1450[GW-Tunnel0]tcp mss 1300[GW]interface Tunnel 1[GW-Tunnel1]mtu 1450[GW-Tunnel1]tcp mss 1300

    说明:分支的修改主要是在拨号接口,由于是PPPOE环境,所以MTU值必须修改的低点,TCP MSS也低点,这样一切都是为了防止分片,造成一些应用访问失败或者是访问效率低效的情况。

    (2)OSFP的优化功能
    说明:OSPF默认情况下在点对点环境下是每10s发送一次Hello包的,而Hello包是通过VPN进行加解密的,这样的话会每10秒一次加解密出现,而VPN的环境对于路由收敛没必要这么快,所以我们可以改长点。​​​​​​​

    interface Tunnel 0ospf timer hello 30

    说明:每30秒发送一次Hello包,作为探测存在即可
