灰度化处理：将彩色图像转换为灰度图像，减少计算量（颜色信息对角度检测无关键影响）；
计算梯度：使用 Sobel 算子计算像素在 x、y 方向的梯度（反映灰度变化率）；
构建自相关矩阵：对梯度进行高斯加权（增强局部相关性），构建每个像素的 2×2 自相关矩阵；
计算角点响应值：通过自相关矩阵的特征值，计算角点响应值R，公式为：
R = det(M) - k·trace(M)²
其中det(M)是矩阵行列式，trace(M)是矩阵迹，k为经验参数（通常取 0.04~0.06）；
阈值筛选：将响应值R大于 “0.05×R_max”（R_max 为全局最大响应值）的像素标记为角点。

1.3 OpenCV 实战代码与解析

以下代码以 “故宫.jpg” 为例，实现 Harris 角点检测，并将检测到的角点用红色标记：

import cv2
import numpy as np

# 1. 读取图像并灰度化
img = cv2.imread('gugong.jpg')  # 读取彩色图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 转换为灰度图像

# 2. 调用Harris角点检测函数
# 参数说明：
# - gray：输入灰度图像
# - blockSize：角点检测的邻域大小（通常取3~5）
# - ksize：Sobel算子的窗口大小（必须为奇数，通常取3）
# - k：经验参数（0.04~0.06）
dst = cv2.cornerHarris(gray, blockSize=4, ksize=3, k=0.04)

# 3. 阈值筛选并标记角点（红色：BGR格式为[0,0,255]）
img[dst > 0.05 * dst.max()] = [0, 0, 255]  # 响应值大于阈值的像素标记为红色

# 4. 显示结果
cv2.imshow('Harris Corner Detection', img)
cv2.waitKey(0)  # 等待按键关闭窗口
cv2.destroyAllWindows()

1.4 结果分析

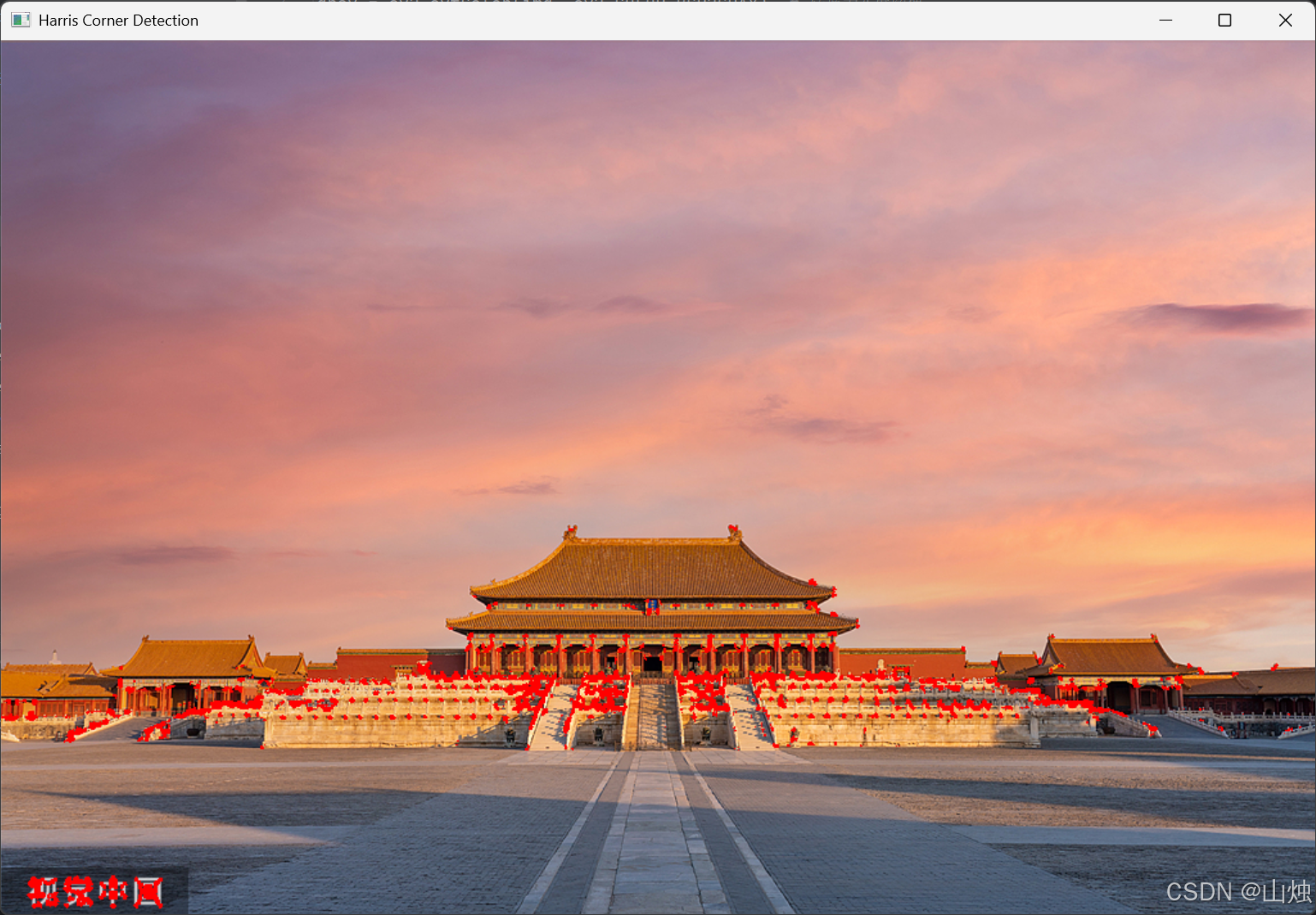

运行代码后，图像中建筑物的转角、栏杆的交点等角点会被红色标记。需注意：

blockSize过小时，易受噪声干扰（误检率高）；过大时，会遗漏小尺度角点；
阈值 “0.05×dst.max ()” 可根据图像调整，若角点过多可增大阈值（如 0.1×dst.max ()），若角点过少可减小阈值（如 0.03×dst.max ()）。

三、实战 2：SIFT 特征提取

Harris 角点检测虽能捕捉局部特征，但存在明显缺陷：不具备尺度不变性（同一物体在不同缩放比例下，Harris 检测的角点可能完全不同）。而 SIFT（Scale-Invariant Feature Transform，尺度不变特征变换）算法通过 “尺度空间” 理论，解决了这一问题，成为计算机视觉领域的经典算法。

3.1 SIFT 算法核心优势

SIFT 特征具有四大关键特性，使其适用于复杂场景：

尺度不变性：通过构建高斯金字塔，在不同尺度下检测特征点，同一物体无论缩放多少倍，都能检测到相同的特征；
旋转不变性：为每个特征点计算主方向，使特征描述符与旋转角度无关；
光照鲁棒性：通过归一化处理，减少光照变化对特征描述符的影响；
独特性强：每个特征点用 128 维向量描述，能在海量特征中准确匹配。

3.2 SIFT 算法步骤

SIFT 算法分为 “特征点检测” 和 “特征点描述” 两大阶段，共四步：

尺度空间构建：通过高斯模糊（不同标准差 σ）和下采样，构建高斯金字塔，再计算相邻层的差分（DOG，Difference of Gaussians），形成 DOG 金字塔；
特征点定位：在 DOG 金字塔中，通过三维插值（空间 + 尺度）找到极值点，剔除低对比度和边缘点，得到稳定的特征点；
主方向分配：以特征点为中心，统计邻域内像素的梯度方向直方图，取直方图峰值对应的方向作为主方向（若存在多个峰值，可分配辅方向）；
特征描述符生成：将特征点邻域划分为 16 个 4×4 的子块，每个子块统计 8 个方向的梯度直方图，最终形成 16×8=128 维的特征向量（即描述符）。

3.3 OpenCV 实战代码与解析

OpenCV 3.4 及以上版本中，SIFT 算法已集成到cv2.SIFT_create()中（需安装opencv-contrib-python扩展库）。以下代码实现 SIFT 特征点检测与可视化：

import cv2
import numpy as np

# 1. 读取图像并灰度化
img = cv2.imread('gugong.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 2. 创建SIFT对象并检测特征点
sift = cv2.SIFT_create()  # 初始化SIFT提取器
kp = sift.detect(gray, None)  # 检测特征点（kp为关键点列表）

# 3. 可视化特征点（绘制“富信息关键点”：包含位置、尺度、方向）
# 参数说明：
# - img：原始图像
# - kp：检测到的关键点
# - flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：绘制关键点的大小和方向
img_sift = cv2.drawKeypoints(
    image=img,
    keypoints=kp,
    outImage=None,
    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS,
    color=(0, 255, 0)  # 关键点标记为绿色
)

# 4. 计算特征描述符（128维向量）
kp, des = sift.compute(img, kp)  # des为描述符矩阵，形状为(关键点数量, 128)

# 5. 输出特征信息并显示结果
print(f"关键点数量：{np.array(kp).shape[0]}")
print(f"描述符形状：{des.shape}")  # 例如：(1200, 128)表示1200个特征点，每个用128维向量描述

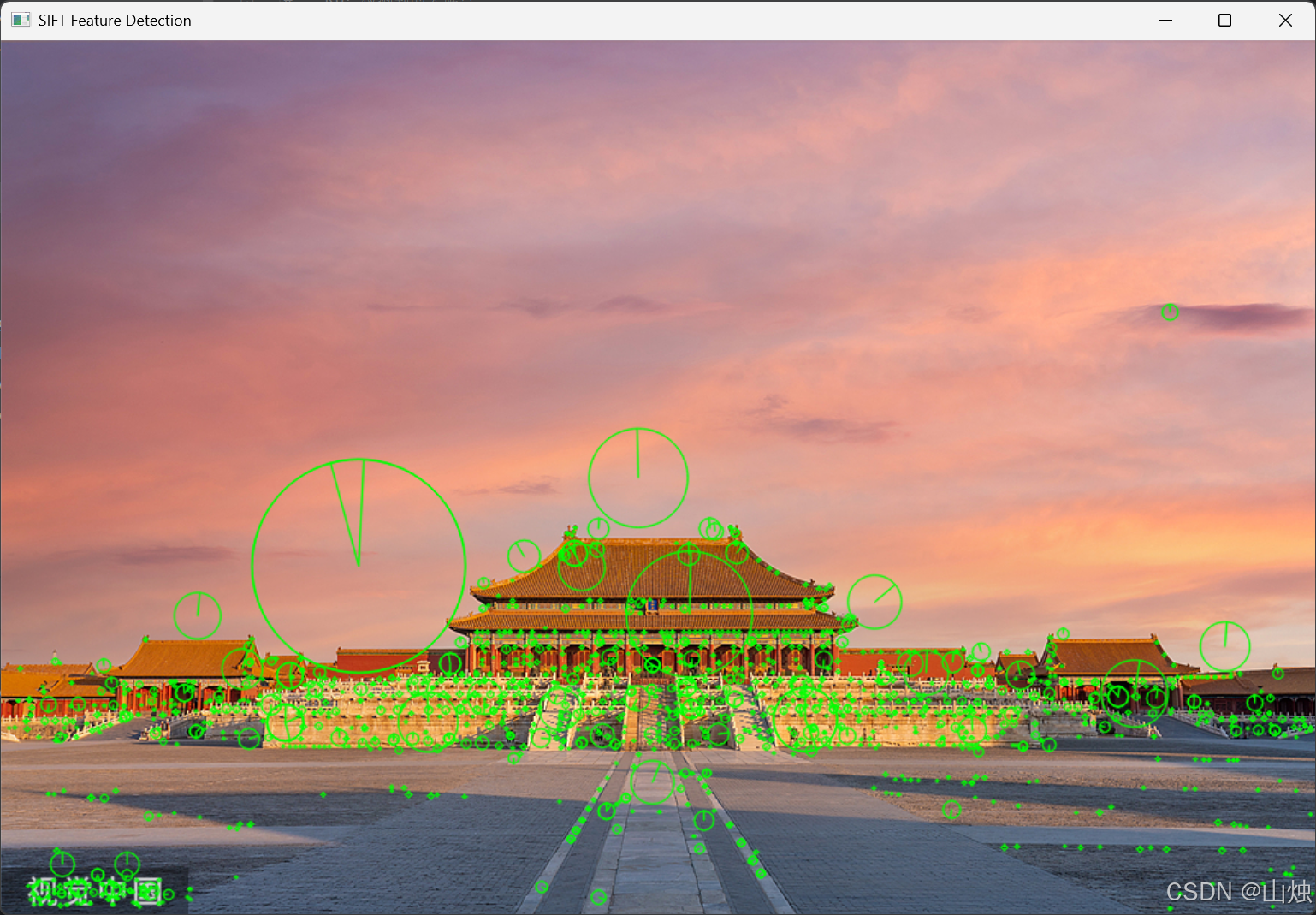

cv2.imshow('SIFT Feature Detection', img_sift)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键点数量：1508
描述符形状：(1508, 128)

3.4 关键点属性解析

kp（关键点列表）中的每个元素包含多个核心属性，可用于后续特征匹配或分析：

kp.pt：关键点的坐标（x, y），如 (123.4, 45.6)；
kp.size：关键点的尺度（对应高斯金字塔的层，尺度越大，关键点覆盖范围越广）；
kp.angle：关键点的主方向（0~360 度，顺时针为正）；
kp.response：关键点的响应值（值越大，关键点越稳定）；
kp.octave：关键点所在的高斯金字塔层级（用于尺度恢复）。

四、特征提取的工程应用场景

特征提取技术并非孤立存在，而是支撑众多计算机视觉应用的核心模块。以下是三个典型应用场景：

4.1 图像拼接

通过 SIFT 特征匹配，找到两张重叠图像的对应特征点，再通过单应性矩阵计算图像的透视变换，最终将多张图像拼接为全景图。例如：

对两张重叠的 “故宫” 图像分别提取 SIFT 特征；
使用 FLANN 匹配器（快速最近邻搜索）匹配两张图像的特征点；
剔除错误匹配（如通过 “比值法”：d1/d2 < 0.7，d1、d2 为最近邻和次近邻的距离）；
基于正确匹配的特征点，求解透视变换矩阵；
调用cv2.warpPerspective()实现图像拼接。

4.2 目标跟踪

在视频跟踪中，通过 SIFT 或 ORB（高效版 SIFT）提取初始帧的目标特征，后续帧中匹配相同特征，实现目标的实时跟踪。相比单纯的颜色跟踪，特征跟踪对目标旋转、遮挡的鲁棒性更强。

4.3 文物数字化

在文物保护中，通过 Harris 角点检测捕捉文物的轮廓拐点（如青铜器的纹饰转角），结合 SIFT 特征构建文物的 “特征图谱”，可用于文物的碎片拼接、真伪鉴别（仿品的特征分布与真品存在差异）。

五、常见问题与解决方案

5.1 SIFT 算法运行报错：“module 'cv2' has no attribute 'xfeatures2d'”

原因：OpenCV 官方版本中，SIFT 等专利算法已移至opencv-contrib-python扩展库，需单独安装。
解决方案：
卸载原 OpenCV，安装指定版本的扩展库（避免版本兼容性问题）：

pip uninstall opencv-python
pip install opencv-python==3.4.18.65
pip install opencv-contrib-python==3.4.18.65

5.2 角点检测结果中 “伪角点” 过多

原因：图像噪声干扰、blockSize过小或阈值过低。
解决方案：

先对图像进行高斯模糊（cv2.GaussianBlur(gray, (3,3), 0)），减少噪声；
增大blockSize（如从 3 调整为 5）；
提高阈值（如从 0.05×dst.max () 调整为 0.1×dst.max ()）。

5.3 SIFT 特征匹配速度慢

原因：SIFT 描述符为 128 维，暴力匹配（cv2.BFMatcher()）的时间复杂度高。
解决方案：使用 FLANN 匹配器（cv2.FlannBasedMatcher()），通过索引加速匹配，适用于海量特征点场景：

# FLANN匹配器示例
FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
search_params = dict(checks=50)  # checks越大，匹配越准确，但速度越慢
flann = cv2.FlannBasedMatcher(index_params, search_params)
matches = flann.knnMatch(des1, des2, k=2)  # des1、des2为两张图像的描述符
