已知：
输入延时：T(in_delay)=1ns
Inverter的延时：T(inv_max)=1ns T(inv_min)=0.5ns
Buffer的延时：T(buf_max)=2ns T(buf_min)=1ns
NAND2的延时：T(nan_max)=1.8ns T(nan_min)=0.9ns
NOR2的延时：T(nor_max)=2ns T(nor_min)=1ns
D 触发器的传输时间：T(cq_max)=4ns T(cq_min)=1ns
建立时间：T(setup)=3ns 保持时间：T(hold)=1ns
求解：
1.电路是否有时钟违例？如果有该如何修改？
2.电路的最高时钟频率是多少
解答：

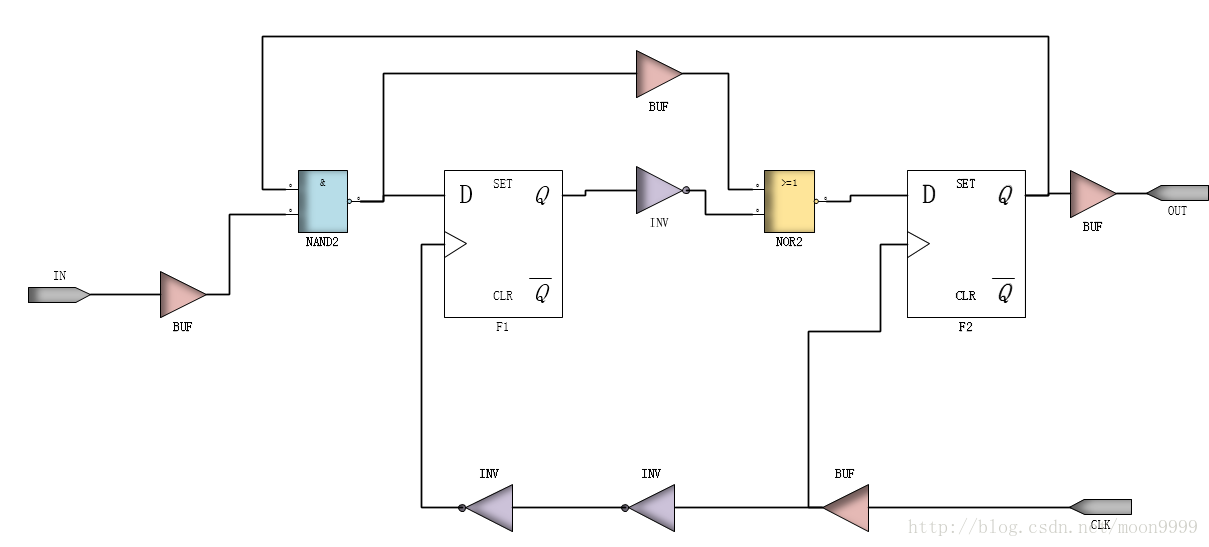

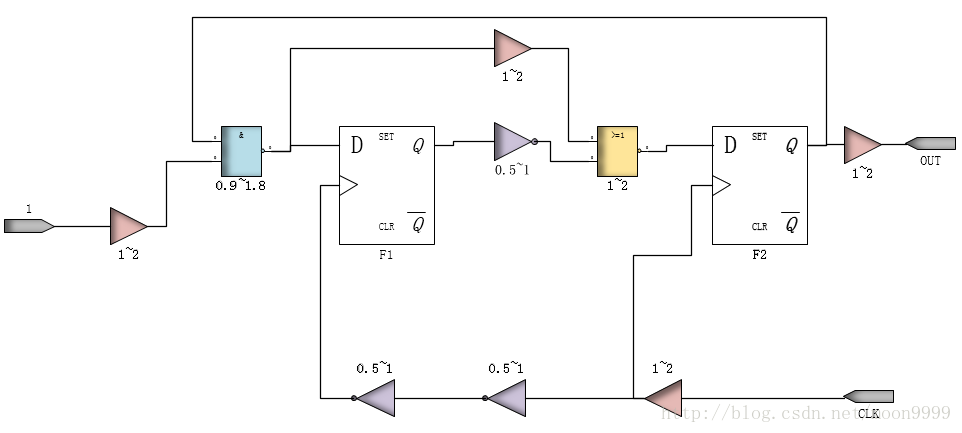

解答这个题啊，我认为我们不需要关注里面都是什么器件，主要关注里面的延时就可以了，因此先标注延时信息在上面。
1.解决第一问先要明确一个问题，可能时钟违例有哪个呢？
在这个时序电路里无非就是建立时间违例和保持时间违例两种，而建立时间裕量中是包含时钟的，因此我们可以断定此时不会是建立时间违例因为时钟周期还不确定。因此如果有违例一定是保持时间违例。
那么两个触发器F1和F2哪个的保持时间违例了呢？此时我们需要用公式进行分析了，保持时间裕量的公式计算如下：
hold time stack = Tcq+Tcom-△T-Thold
如果以F2为计算对象，那么Tcq为F1的，Tcom为F1、F2之间的，△T为F2的时钟偏移减去F1的，Thold为F2的。
那么我们来计算下F1的最小保持时间裕量：
hold time stack(F1) = (Tcq+Tcom)min-(△T)max-Thold=0.9+1-(2)-1=-1.1ns
可以看到F1的保持时间已经违例。
改：

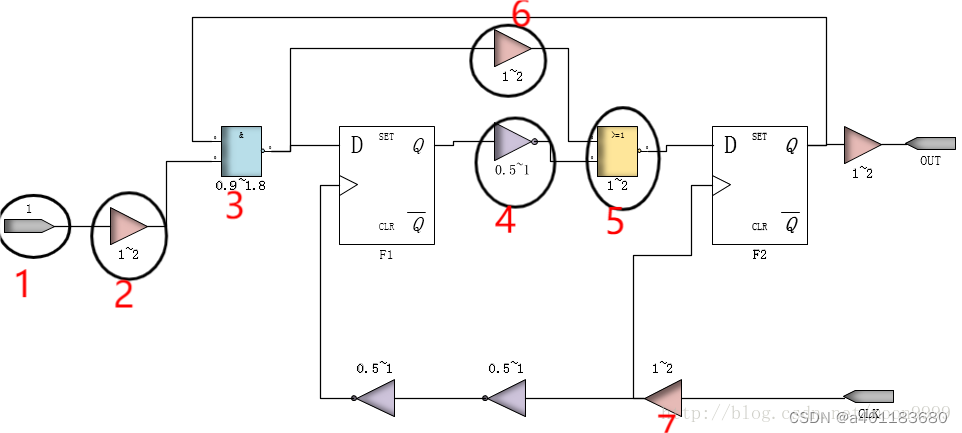

1.Tcq min=1ns,Tcom min=图3+图2+图1=0.9ns+1ns+1ns
请问这里为什么计算Tcom时只考虑了图3与门本身的延迟，没有加上图2输入的buffer延迟和图1输入In的延迟？难道是因为IN门数据输入后，数据一直保留在与门，所以在考虑组合逻辑延迟的时候，只需要计算与门本身的延迟就行了。这里出现了新的考虑，是否计算裕量的时候都不用考虑IN输入端的延迟？
2.(△T)max=CLK F1max-CLK F2min=2+1+1-1=3ns
此时计算F1的保持时间，说明是从F2到F1的，那么时钟应该是F1减F2的时钟偏移，而不是F2减F1的时钟偏移，这么计算对吗？还是说因为时钟都含有图7BUF，所以图7应该采用同一个值，所以时钟偏移相当于F2没有延迟，(△T)max=CLK F1max-CLK F2min=1+1=2ns，应该这么计算？
那么再计算下F2的最小保持时间裕量：
hold time stack(F2) = (Tcq+Tcom)min-(△T)max-Thold=0.5+1-(-1)-1=1.5ns
不错在违例情况。
3.Tcq min=1ns,Tcom min=图4+图5+图6=0.5ns+1ns+1ns
还是计算组合逻辑的疑惑，F2中的组合逻辑延迟Tcom为什么只有图4 INV的延迟，而不包括图5NOR图6BUF的两个触发器之间的组合逻辑延迟不应该包括所有相关器件的延迟吗？这里不包括图6，猜想可能是跟把它当成图1和图2的输入延迟了，但是图5本身门的延迟为什么也没有呢？
4.(△T)max=CLK F2max-CLK F1min=2-（1+0.5+0.5）=0ns
如果按成没有图7buff算，(△T)max=CLK F2max-CLK F1min=-（0.5+0.5）=-1ns，所以之前猜想是对的，如果时钟含有同一个缓冲级，计算时钟脉冲不能分开计算，对吗？
因此可以得出结论：F1的保持时间违例。
那么如何修改呢？增加F1-NAND2-F2之间的延时就可以了。因此可以在F1-NAND2-F2之间加入两个反相器和一个延时Buffer，使得
hold time stack(F1) = (Tcq+Tcom)min-(△T)max-Thold=(0.9+1+1)+1-(4-2)-1=0.9ns
则不再有F1的保持时间违例问题。那么在解决第二问时候我就默认为已经改了，当然对最后的结果没有影响。
2.要计算最快时钟频率当然要先找关键路径。

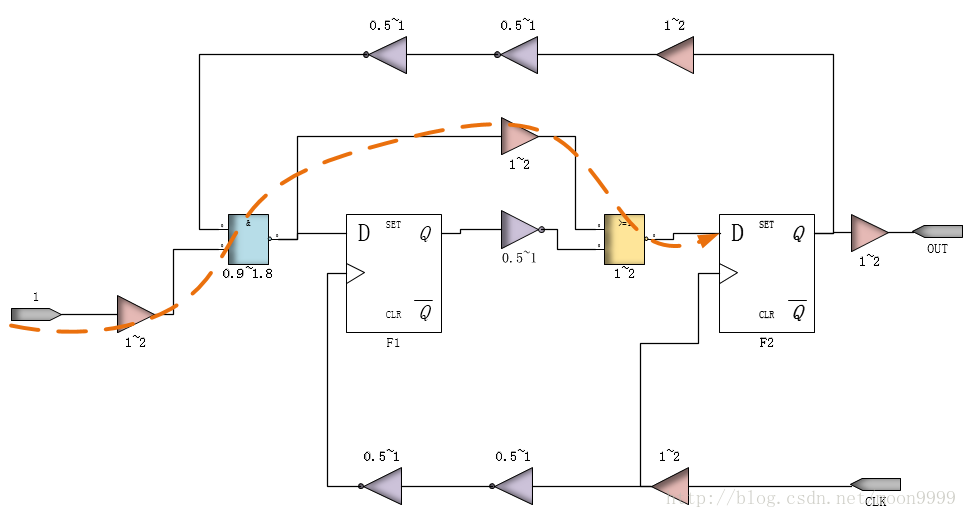

首先看下下面这条看上去比较长的路径：
先看下计算时钟周期的公式，当然是需要计算所能达到的最窄的时钟周期，这样才能有最高频率：
T >= Tsetup+(Tcq+Tcom)max-△T
那么在这个题里
(Tcom)max=2+1.8+2+2=7.8ns
(Tcq)max=1ns //由于数据来自于输入端，其实是没有这个值的，不过因为输入数据延时1ns因此就取其为1ns
Tsetup=3ns
(△T)min=1-0=1
因此我们得到：T >= 3+1+7.8-1=10.8ns
5.这里为啥不计算F2到F1的时钟周期？所以是把输入端默认为锁存器了是吗？实际上每个电路的最小周期都需要这么计算吗？还是因为之前都是拿F1到F2计算的最高频率，这里是因为输入端有直接到F2的输入所以这么计算的吗？
不过这也不一定是关键路径，那么我们再看下另外一条比较长的路径：

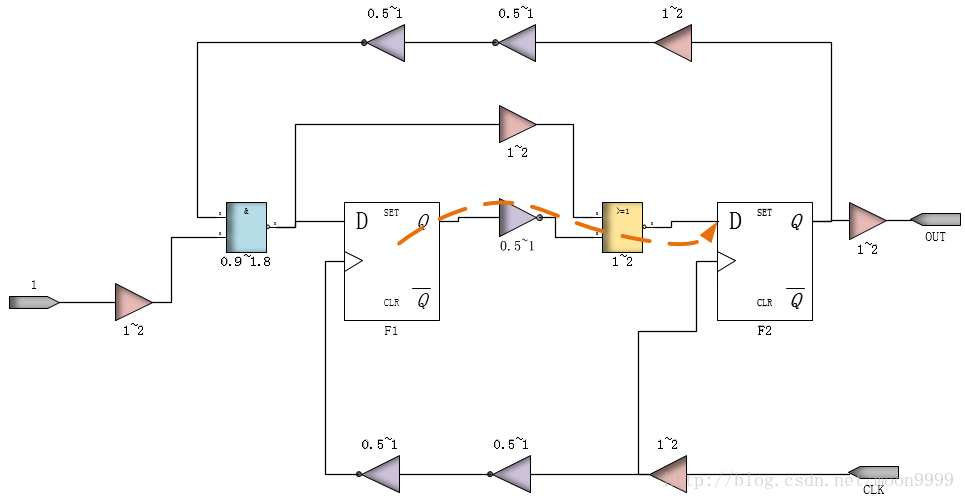

这条路径里的时序信息是怎样的呢？
(Tcom)max=2+1=3ns
(Tcq)max=4ns
Tsetup=3ns
(△T)min=-2ns（注意是用F2的时钟偏移减去F1的）
因此我们得到：T >= 3+4+3-(-2)=12ns
哇塞原来这才是关键路径，果然眼睛是会骗人的，因此我们计算最高频率：
那么意味着fmax=1/Tmin=1/12ns=83.3MHz
最后计算一下F2到F1：
(Tcom)max=1.8ns,(Tcq)max=4ns,Tsetup=3ns,(△T)min=0.5+0.5=1s
因此我们得到：T >= 1.8+4+3-1=6.8ns，
关键路径指在同步电路中组合逻辑延时最大的路径，也就是说耗时最长的路径。所以计算最高频率不能超过关键路径的延时，选取关键路径的周期就是电路能容忍的最小周期，即最高频率。
