一分流电阻电路

将电阻器与另一个电子元器件并连，让一部分电流通过电阻器，减少流过该电子元件的电流，负担。

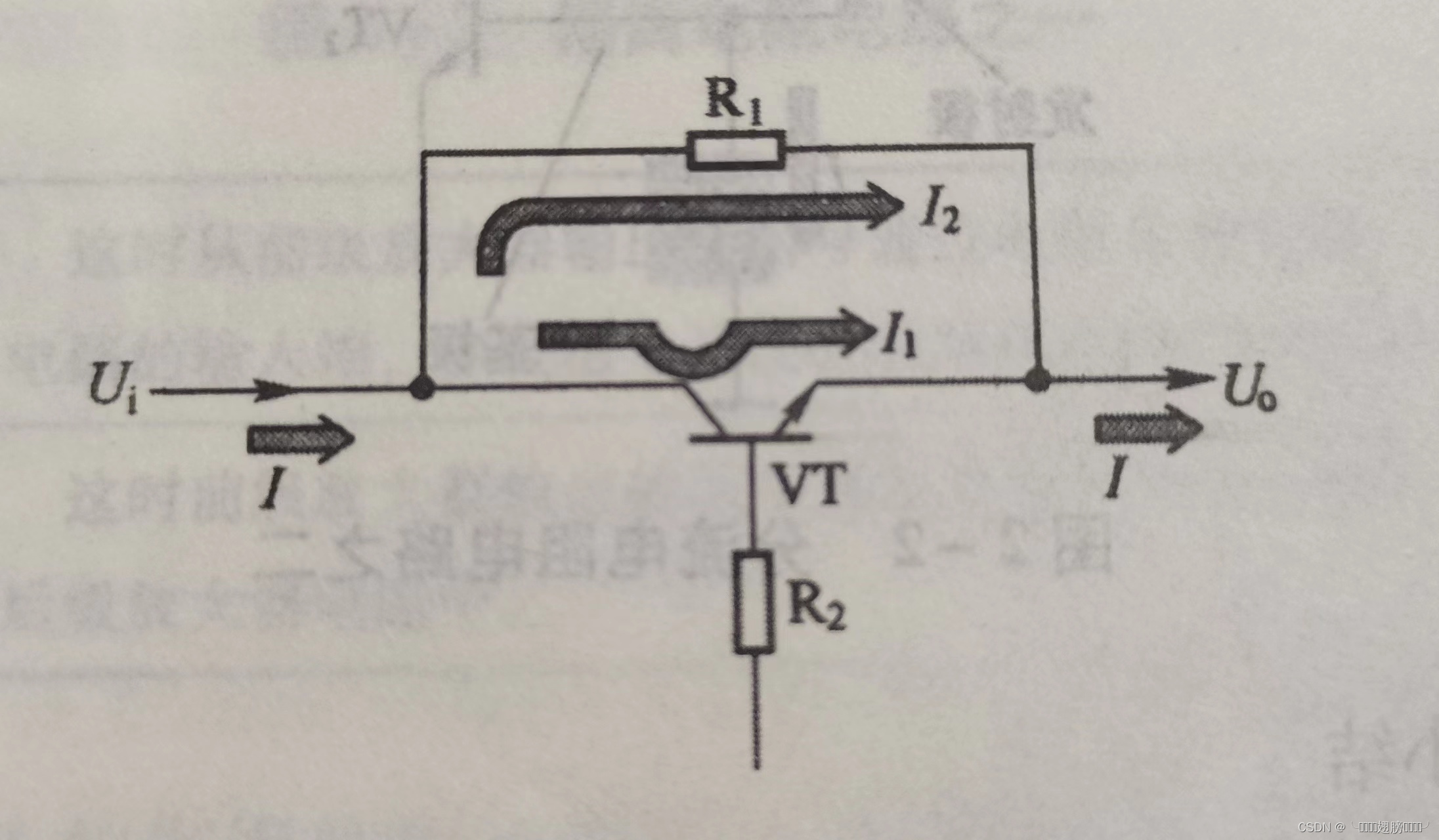

分流电阻电路一

如果电路中没有分流电阻R，那么所有的电流，都需要流过三极管VT，这有可能因为电流过大导致三极管VT烧坏。
接入分流电阻R之后，电流一部分流过电阻R1，减少流过三极管VT的电流，从而保护三极管VT。

分流电阻电路二

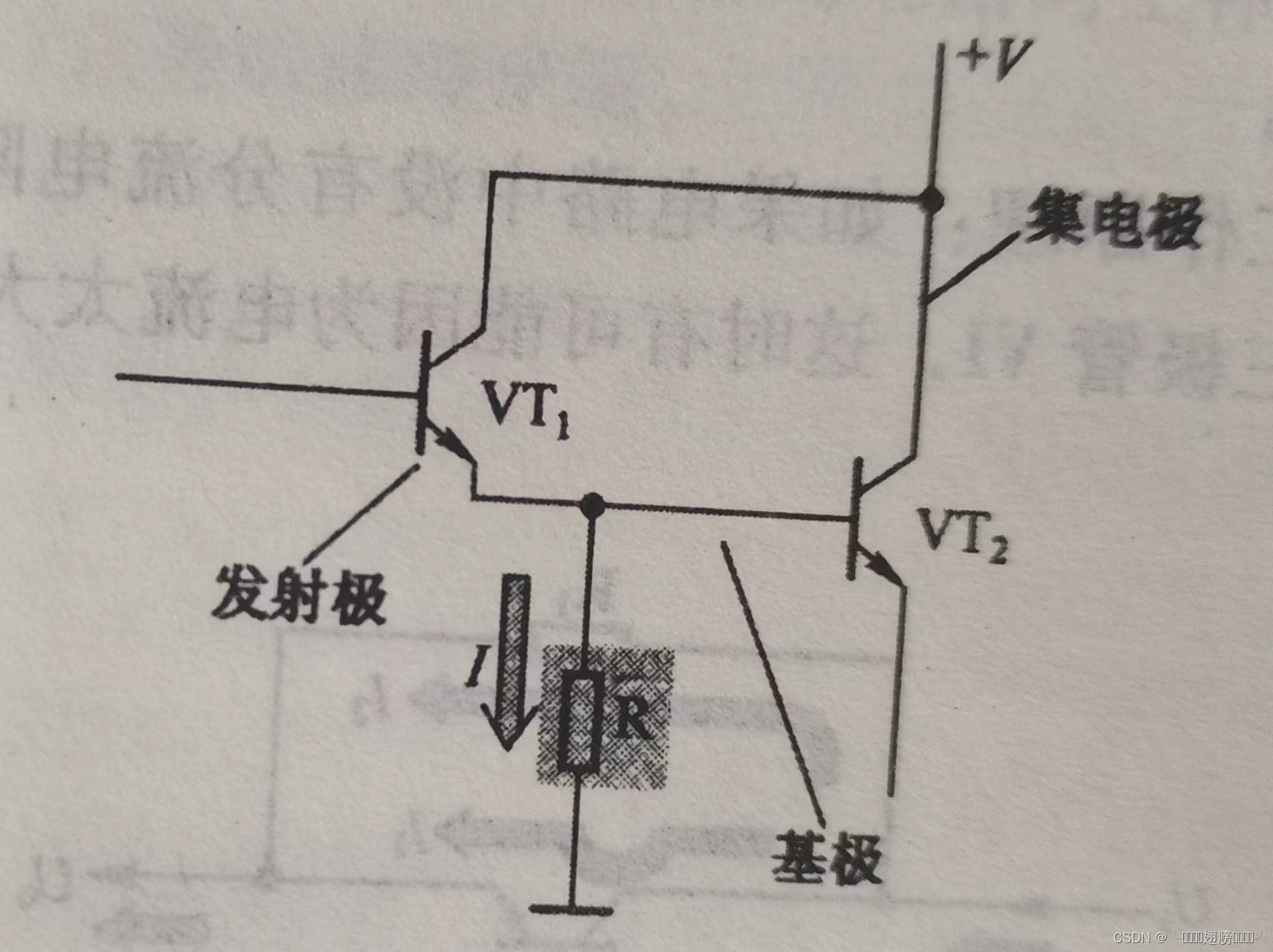

图中电阻R为分流电阻，VT1,VT2为两个三极管。三极管VT1的发射极直接接入三极管VT2的基级，集电极直接相连构成复合管。电阻R接入VT2基级与地线之间。
如果没有电阻R的接入三极管VT1的穿透电流全部流入三极管VT2的基级，再经三极管VT2的放大后，发射极输出的穿透电流会很大，而三极管的穿透电流受温度的影响很大，不利于三极管的稳定工作，因此加入分流电阻R来减少穿透电流

分流电阻电路小总

1.电阻器对直流，交流所呈现的阻值特性相同，即对直流，交流（不同频率信号）的分流工作原理相同。
2，分流电路的基本特征：与被分流电子元器件或电路是并联结构。

二，隔离电阻电路

隔离电阻一

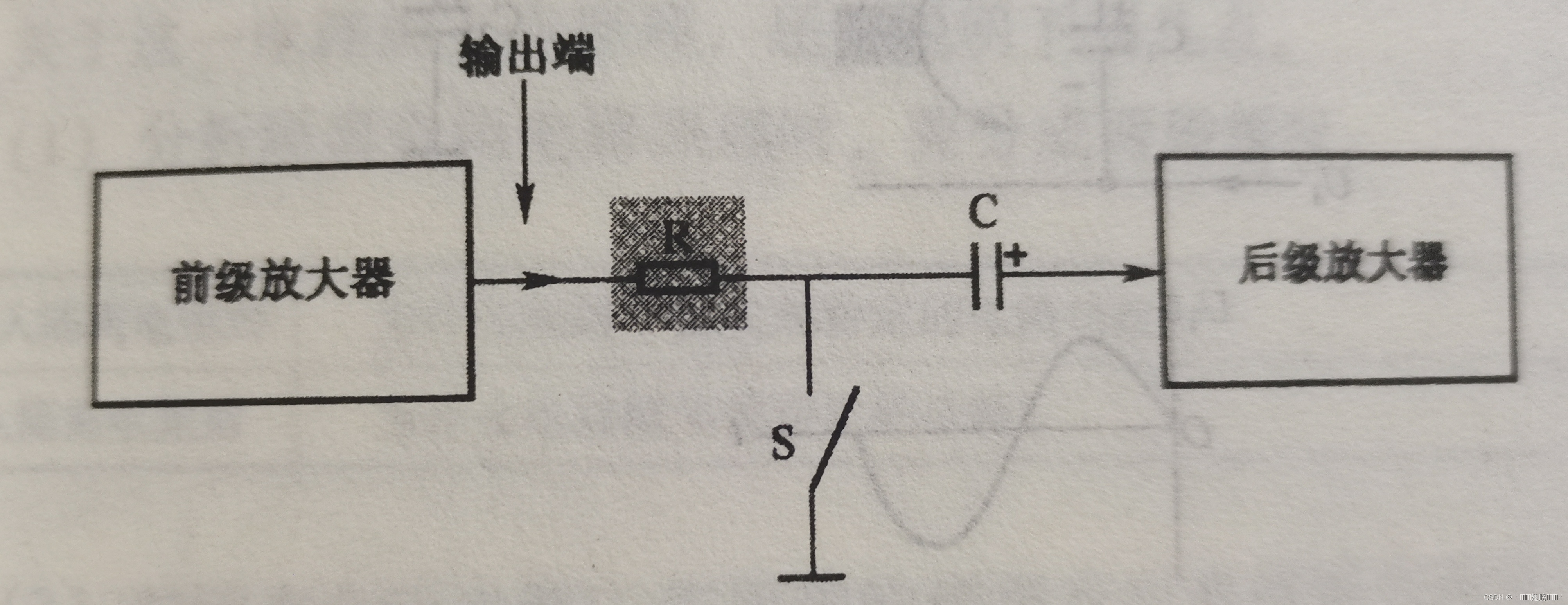

在前端放大器与后级放大器电路之间接入R和C，R是隔离电阻，C是耦合电容。
当开关打开时，信号正常通过R,C流到后级放大器电路中。
当开关闭合时，信号经过R到地，避免前级放大器短路。

隔离电阻二

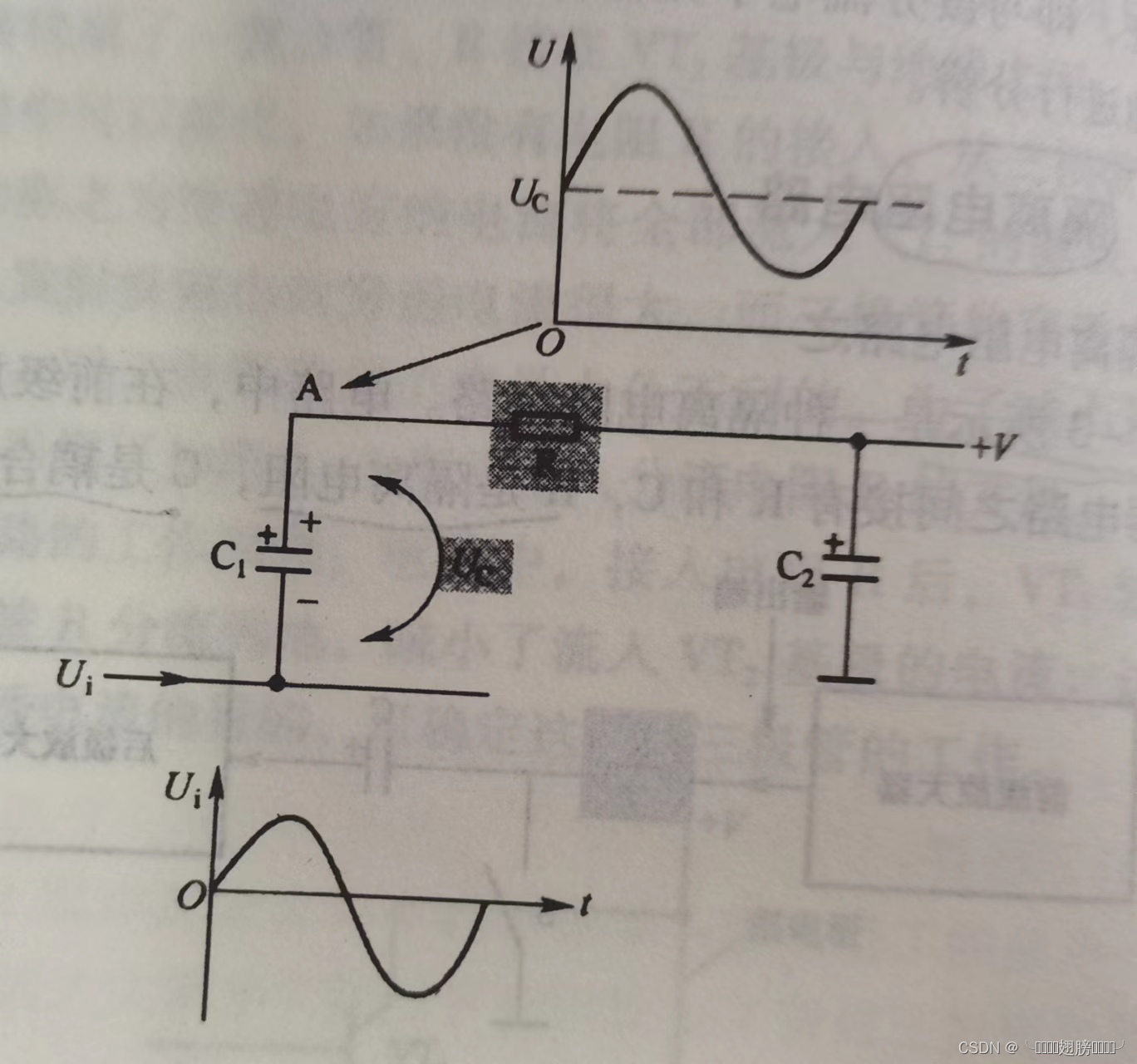

OTL功率放大器电路中自举电路。电路中，R是耦离电阻，+V是直流工作电压，C1是自举电容，C2是电源滤波电容。
耦离电阻R的作用是将电路中A点与直流工作电压+V端之间隔离，使A点的电压能够随信号电压Ui的增大而增大，且使A点的电压有可能在某一瞬间超过+V。
当没有信号的输入时，直流工作电压通过电阻R对电容C1充电，C1得到一个上正下负的直流电压Uc。
当有信号(Ui)的输入时，由于电容C1的容量比较大，放电比较缓慢，所以输入信号电压大小发生变化时，电容C1两端的电压基本不变，即A的电压随输入信号Ui的大小变化而变化且比Ui高出一个电容C1上的电压。

隔离电阻电路小结

1.隔离电阻两端电压不相等。
2.，加入隔离电阻的目的是为了分开同一电流通路中的两个点，使这两个电路点之间的电压不相等。

三，分压衰减电阻电路

直流电压分压衰减电阻电路一

交流信号分压衰减电阻电路二

分压衰减电阻电路小结

四，信号分路电阻电路

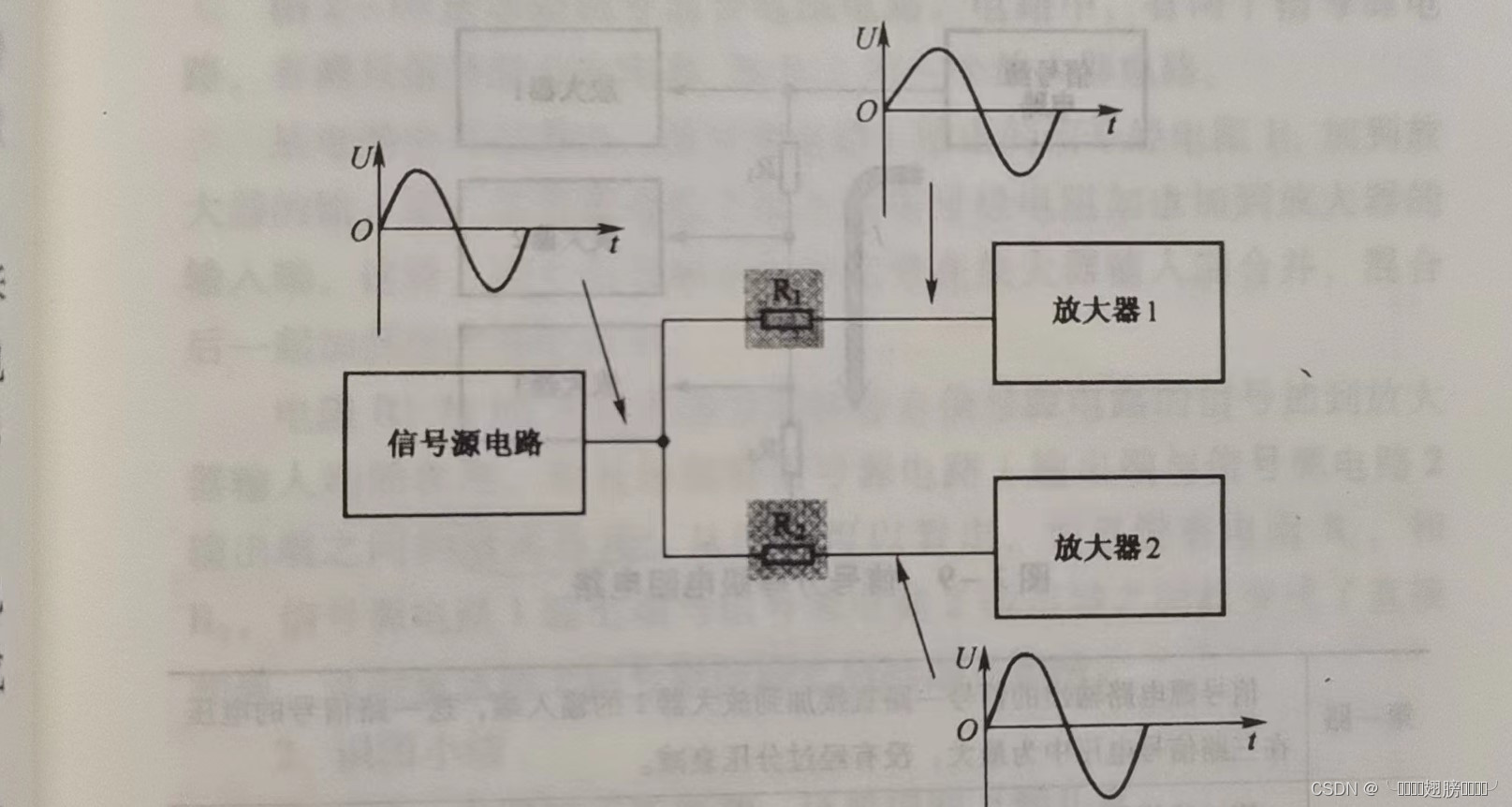

信号源电路输出的信号被电阻R1和R2分成两路，一路经过R1到放大器1电路中，另一路经过电阻R2到放大器2中。这样一个信号就被分成两路，同理也可分成多路。

1.从图中可以看出，在放大器1和放大器2输入端都有一个与信号原电路输出端相同的交流信号，幅度大小相近，频率等特性完全一样。
2.在信号分路电阻电路中不一定只采用电阻器，也可以使用其他电子元件。
3.采用并连电路的形式，这要求信号源电路能够输出足够大的电流，以便推动各路放大器工作。

五，信号分等级电阻电路

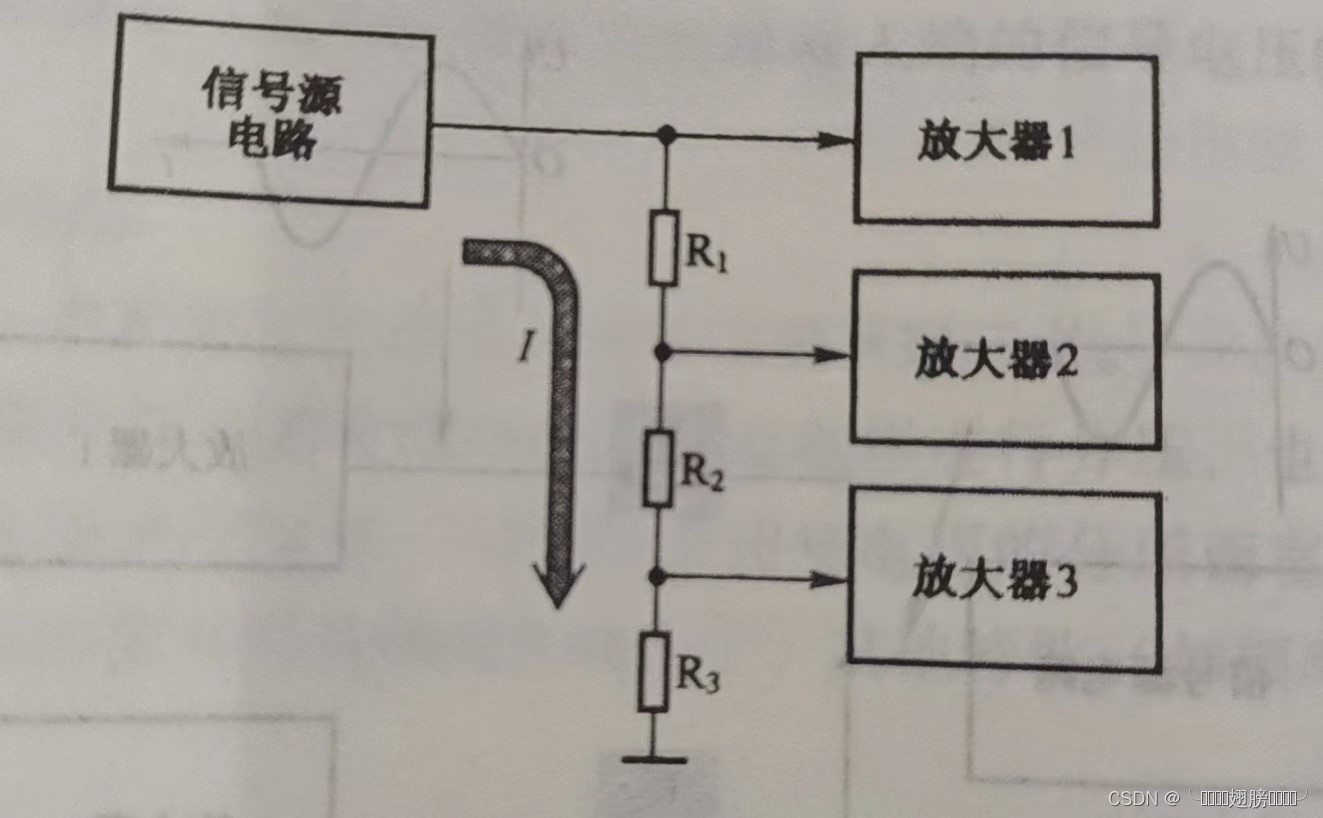

将一个信号分成几个电压等级的信号。电阻R1,R2,R3构成一个特殊的分压电路，分成三路信号分别给三级放大器电路，并且三路电压不同。

第一路，信号的电压最大，没有经过分压衰减，大小为I(R1+R2+R3).
第二路，信号从R1，R2的连接点处输出信号，经过R1的衰减，大小为 I(R2R+R3).
第三路，信号电压最小，经过R1和R2的衰减，大小为I*R3。
小结
需要多个电压等级时，可以再串电阻器。各路信号电压大小不同，但频率。相位特性都与输入信号相同。

六，信号混合电阻电路

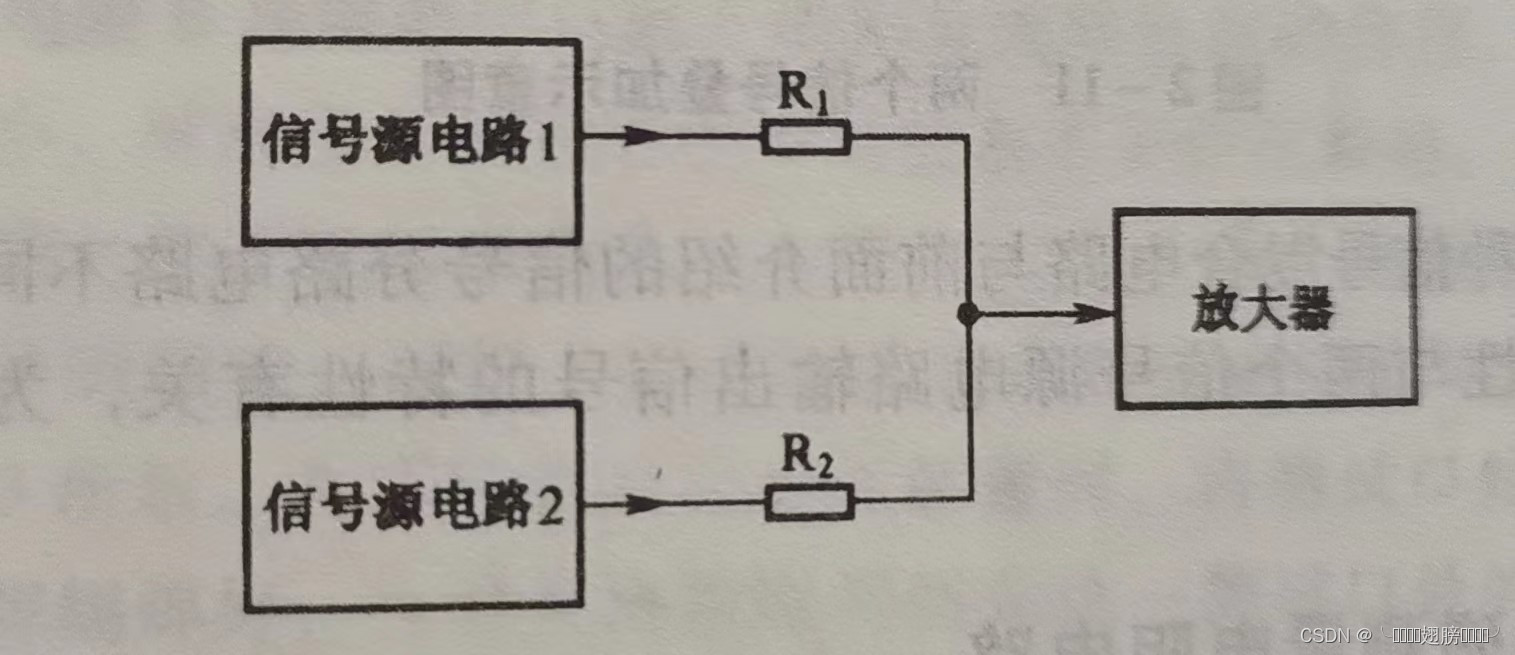

信号源电路1经过R1加到放大器输入端，信号源电路2经过R2加到放大器输入端，两路信号合并输入到放大器电路中。电阻在两个信号源之间起隔离作用，避免了两个信号源之间的相互影响。

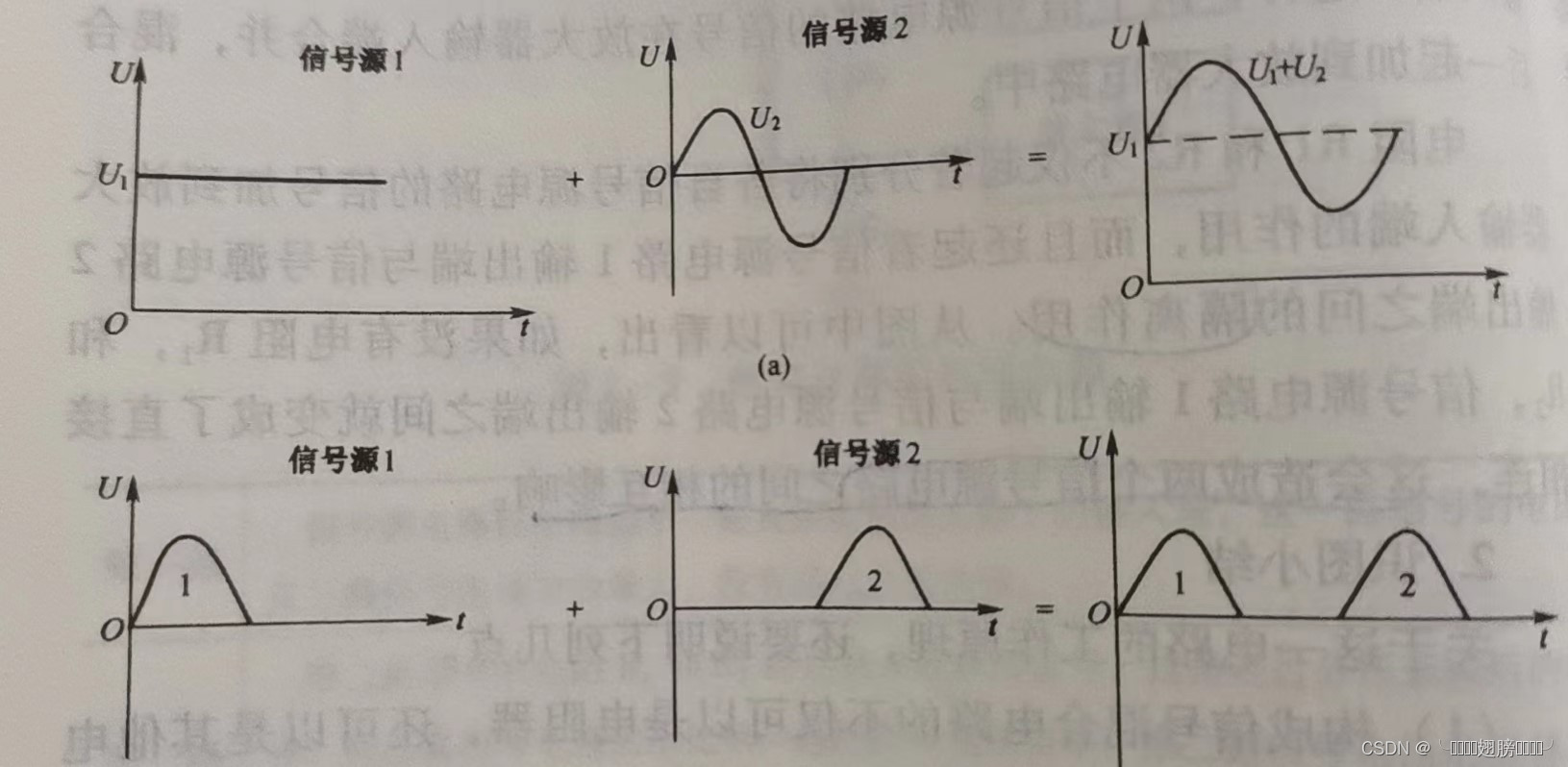

与信号分路电阻电路相似，电阻器同样可换成其他电子器件；如果两路信号一个是直流一个是交流，混合后为两者电压直接相加如图(a)。若都为交流图像如图(b)。
