Kuberners的网络模型假定了所有Pod都在一个可以直接连通的扁平的网络空间中，这在GCE(Google Compute Engine) 里面是现成的网络模型，Kubernets假定这个网络已经存在。

而在私有云里搭建Kubernets集群，就不能假定这个网络已经存在了。我们需要自己实现这个网络假设，将不通节点上的Docker容器之间的互相访问先打通，然后运行kubernetes

一、Kubernetes网络模型

在Kubernetes网络中存在两种IP（Pod IP和Service Cluster IP），Pod IP 地址是实际存在于某个网卡(可以是虚拟设备)上的，Service Cluster IP它是一个虚拟IP，是由kube-proxy使用Iptables规则重新定向到其本地端口，再均衡到后端Pod的。下面讲讲Kubernetes Pod网络设计模型：

1、基本原则：

每个Pod都拥有一个独立的IP地址（IPper Pod），而且假定所有的pod都在一个可以直接连通的、扁平的网络空间中。

2、设计原因：

用户不需要额外考虑如何建立Pod之间的连接，也不需要考虑将容器端口映射到主机端口等问题。

3、网络要求：

所有的容器都可以在不用NAT的方式下同别的容器通讯；所有节点都可在不用NAT的方式下同所有容器通讯；容器的地址和别人看到的地址是同一个地址。

二、Kubernetes网络基础

访问场景：

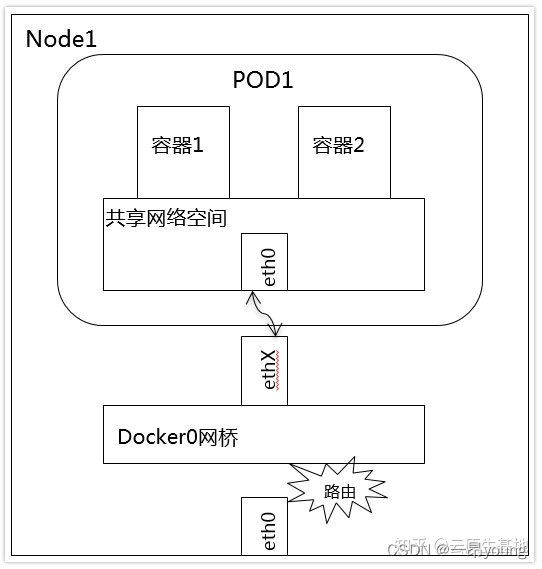

1、同一个Pod内的多个容器之间的访问

同一个Pod的容器共享同一个网络命名空间，它们之间的访问可以用localhost地址 + 容器端口就可以访问

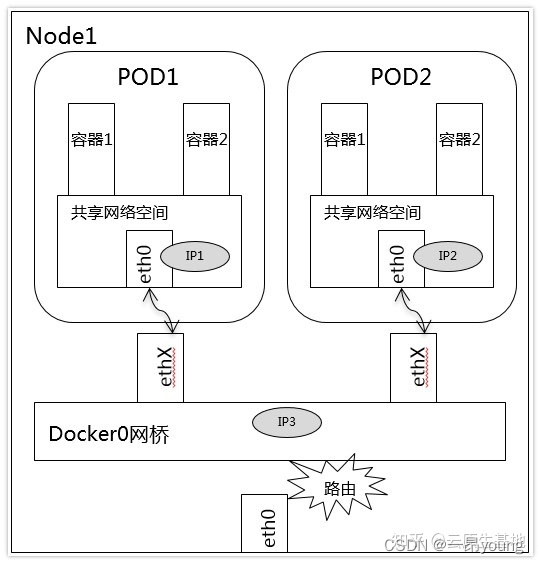

2、同一Node中Pod间通信：

同一Node中Pod的默认路由都是docker0的地址，由于它们关联在同一个docker0网桥上，地址网段相同，所有它们之间应当是能直接通信的。

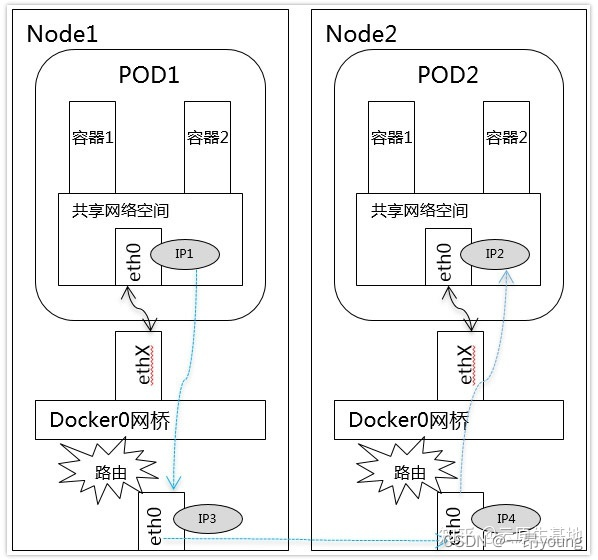

 3、不同Node中Pod间通信：

  4、Pod与Service之间的通信：

       各节点的iptables规则

三、Flannel插件

Flannel是Centos团队针对Kubernets设计的一个网络规划服务，简单的说，它的功能是让集群中的不同节点主机创建的Docker容器都具有全集群中唯一的虚拟IP地址，而且它还能在这些IP地址之间建立一个覆盖网络(Overlay Network),通过这个覆盖网络将数据包原封不动的传到目标容器内

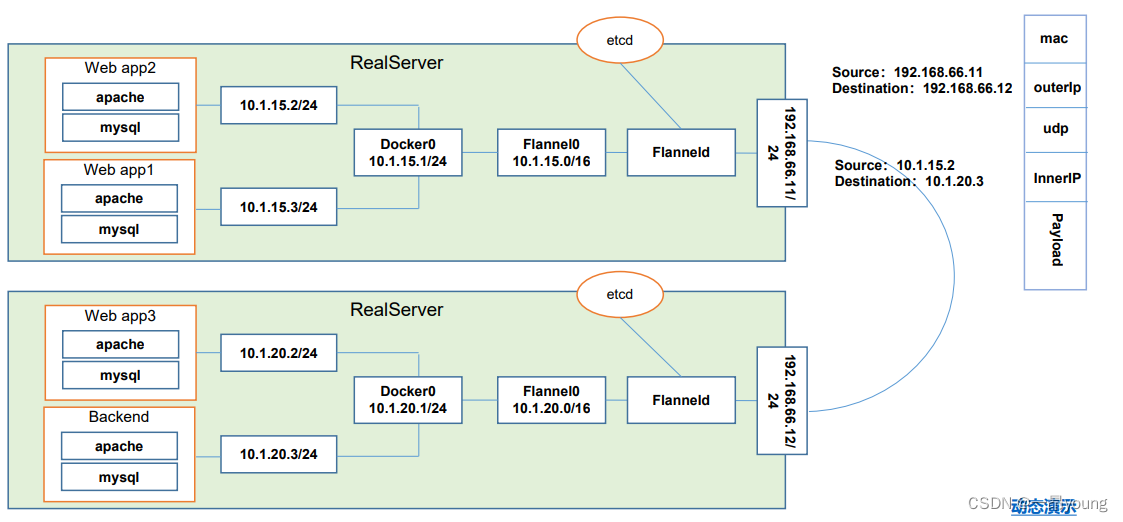

原理解析：

基础：

flanneld作为守护进程运行在Node节点之上，监听端口用于接受和转发数据包，并开启一个Flannel0的网桥用于收集Docker0网桥转发的数据报文

1、webapp2发送数据报文，源地址为10.1.15.2，目标地址为10.1.20.2，因为目标地址与源地址不是同一个网段，于是请求报文发往Docker0网桥

2、Docker0网桥的数据转发会被Flannel0网桥实时收集（钩子函数实现），Flannel0网桥从etcd中获取路由表信息，判断数据包被发送往哪台目的机器。

3、Flannel0网桥是由Flanneld守护进程开启，所以数据报文被传到Flanneld进行UDP协议封装、如Mac/目的地址/实体等
