设计的数字电路行为级模型通常用硬件描述语言（Hardware Description Language，HDL）描述，典型的HDL包括VHDL、Verilog、SystemVerilog，HDL主要在寄存传输级（Register Transfer Level，RTL）对电路进行高级抽象，避免一开始陷入低级别逻辑门、复杂连线等带来的设计复杂性。从RTL到工艺库网表的过程一般需要经历翻译、RTL优化、逻辑优化、工艺映射和后优化（post optimization）等阶段。因综合出的网表直接影响到后续的物理设计，自动化的综合技术是集成电路设计自动化（EDA）不可缺少的重要部分。

然而，从电路的高级抽象描述到实际连线网表，并不是一项简单的工作。在以前，这需要设计人员完成逻辑函数的建立、简化、绘制逻辑门网表等诸多步骤。随着电路的集成规模越来越大，人工进行逻辑综合变成了一项十分繁琐的任务。因此，自动化的综合技术是集成电路设计自动化(EDA)不可缺少的重要部分。

商用ASIC(专用集成电路)逻辑综合工具占有率最高的是Synopsys公司的Design Compiler (DC)，逻辑综合工具也是Synopsys公司1986年成立时的主营业务，其依靠出色的逻辑综合工具占据了较大市场份额并一举成为全球市值第一的EDA公司。IBM和UC Berkeley等单位联合开发的MIS(Multilevel Interactive Synthesis)综合系统是很多商用综合工具之母，我国在90年代初研发的熊猫系统在“巴统禁运”背景下填补了国内EDA空白，但是随着Synopsys公司1995年进入中国市场，国产逻辑综合工具乃至熊猫系统的发展陷入停滞。市场上所有的数字芯片设计均离不开逻辑综合工具，逻辑综合推动芯片设计效率大幅提升，同时进一步提升芯片设计的抽象程度，推动芯片设计从门级进入架构级和系统级。逻辑综合和布局布线也被分别认为是EDA设计流程前端和后端的“根技术”。

随着集成电路的规模的不断增大，逻辑综合工具的重要性日益凸显。首先，由于电路十分复杂，过去适合小规模、中规模集成电路的技术方法不再具有效率的优势，此外，在深亚微米级的超大规模集成电路中，元件的互连延迟变得十分复杂，但是这一情况对于电路的正常工作十分重要，现代的硬件描述语言和逻辑综合、物理设计工具可以很好地处理这些问题。将先进的硬件描述语言、逻辑仿真、逻辑综合等工具配合使用，可以提高设计工作的效率和准确程度。大约90nm工艺时，逻辑综合必须考虑后端，这不仅适用于时序问题，还需要诸如缓冲器插入，单元尺寸调整和功耗降低技术以及布局和设计无法完全分离的许多其他领域，这被称为物理级综合(physical synthesis)。

给定高阶语言，如C、C++、SystemC等，描述的电路，工具能够将其自动编译成RTL级描述的电路，并将此作为门级逻辑综合的输入，这一过程被称为高阶综合。高阶综合的出现进一步提高了对数字电路的抽象处理，在行为级进行综合提高了设计人员的开发效率，早在2004年就出现了商用的解决方案，对复杂的专用集成电路（ASIC）和FPGA设计尤其有效。综合流程示意图如上所示。

与ASIC综合相比，FPGA综合工具因不同厂商生产的FPGA产品架构不同，厂商一般都有自己提供的工具，如Xilinx Vivado (之前为ISE)、Altrea Quartus II、国内紫光同创的Pango Design Suite (PDS)等，以及Synopsys公司提供的第三方工具Synplify (之前属于Synplicity公司)。FPGA物理设计则一般采用的是厂商自带的映射、布局布线工具。可以看出，一款高性能的FPGA不仅需要先进工艺下的架构设计，同时不能缺少针对FPGA产品特性的工具链。

技术概述

逻辑综合工具的输入包括：1.RTL级设计描述，2.工艺库，3.设计约束等，经过功能验证后，交给逻辑综合工具。

通用网表，又称为GTECH（generic technology）网表，与工艺网表相比较，GTECH网表没有具体的工艺信息，指的是其使用的逻辑门单元是一个符号，包含通用逻辑门（例如与或非，触发器等等）和通用运算符（加减乘除、移位、比较、选择等等），GTECH网表中仅包含逻辑功能，但可以对功耗、时延和面积（Power、Performance、Area，PPA）建模。以16选1多路选择器（multiplexer，MUX)为例，GTECH网表将其表示成16输入、4个输入选择、1个输出的16x1MUX；相比工艺网表依据工艺库信息可能将其表示成多个4x1MUX的级联形式。

逻辑综合工具主要包括五个阶段：翻译（translation）、高阶RTL优化、逻辑优化（logic optimization）、工艺映射（technology mapping）和后优化，每个阶段的基本任务说明如下：

翻译：RTL编译及优化是将HDL转换成通用网表，同时在编译过程中进行优化；
高阶RTL优化：高阶优化是对通用网表的典型电路和运算符进行优化和实现；
逻辑优化：逻辑优化是对通用网表基于布尔代数进行化简，主要优化通用网表的节点个数、逻辑层级、开关活动性等；
工艺映射：将优化后的电路映射到制造商提供的包含具体工艺信息（面积、时延、功耗、负载等）的库上，输出工艺相关的门级网表。其中ASIC工艺映射主要是标准单元库、FPGA工艺映射是查找表；
后优化：后优化指的是工艺映射后的网表进行重新映射，运算符重新实现，buffer插入和器件尺寸选择等优化。为达到最好的PPA，通常需要引入时序约束，逻辑综合工具会根据时序要求，优化关键路径，在延时、面积和功耗中达到最佳平衡。

随着工艺的发展，逻辑综合优化的结果往往不能和后端布局布线的期望一致。因此，基于物理信息的综合技术被引入工具中，即综合过程中充分考虑物理信息，从而使逻辑综合和布局布线的优化具有一致性。

逻辑综合工具的输入主要包括：RTL文件或文件列表、标准逻辑单元库（Liberty)、SDC（Standard Design Constraints）约束文件、用户IP/Macro库文件、物理库信息、版图（DEF）文件、以及对综合流程的控制和配置脚本文件，如TCL命令等。其中SDC约束是设计中的一个重要文件，对电路的PPA进行约束，主要用来描述芯片的工作速度、边界约束、设计违例规则、特殊路径等，注意设计的不同阶段所采用SDC约束不同。比如说，综合刚开始时针对非精确模型，可以将时钟频率设置的高一些。SDC在时钟树综合和签核阶段都会用到，不仅仅是综合阶段专有。

逻辑综合工具的输出主要包括：状态报告用于报告工艺映射结果，特别是时序信息；导出工艺网表或者其他结果用于后续流程。

数字电路分为组合逻辑电路和时序逻辑电路，因此逻辑综合工具的主要研究对象是datapath和布尔逻辑函数等，涉及到有限状态机、时序/组合逻辑电路的表示方法，特别是适用于计算机处理的数据结构。以前，逻辑优化和工艺映射是分开的，逻辑优化又被称为“工艺无关的优化”（technology-independent optimization）。随着工艺的持续演进，已经从逻辑优化与工艺相分离的综合，演变到逻辑优化与工艺和应用场景融合的综合。

一、翻译

翻译是将RTL文件转换为GTECH（generic technology）网表，翻译的实质是一个HDL编译器，包括词法分析、语法分析和语义分析、中间表示优化、网表生成、网表优化等步骤。

词法分析：从左到右逐行扫描HDL源文件，识别分解出词法单元标记（token）关键词（例如module、assign等），标识符（例如fir_filter、clock_1p5等)，常量（例如12、4‘b1010等），逻辑操作/运算符（例如+、*、<<、&&等）
语法分析和语义分析：分析token序列形成满足语法结构的中间表示，比如module，变量，类型（wire还是reg，位宽表示），always块，敏感列表，赋值语句，循环语句，常数表达式，逻辑表达式，算术表达式等。语义分析是进行一些检查，比如变量的类型是否正确，位宽是否匹配，下标是否越界，敏感列表是否包含应有的信息之类的检查
中间表示优化：针对中间表示的优化，常见的有常数优化，运算优化，循环优化等。比如若有表达式的值在循环中不会改变，就可以把它放到循环外面，这样表达式只需要计算一次，即只生成一份逻辑电路，而不是通过循环生成多份，从而达到大幅优化的目的
网表生成：转换中间表示形成通用网表，比如逻辑表达式转换成逻辑操作电路，运算表达式转换成算术运算单元，边沿触发的always块里可以生成寄存器，case语句的变量赋值转换成多路选择器（MUX）等
网表优化：模块中各个always块和assign赋值分别生成网表后，这些网表形成整个模块的通用网表；同时也带来一些优化的机会，像常数，冗余提供了进一步优化的机会

常用的硬件描述语言有Verilog、SystemVerilog、VHDL等，这些描述语言提供了的基本结构，比如与或非门、寄存器、时钟等，也提供了抽象电路的描述，例如加减乘除、比较、移位等运算，还包括了较为高级的程序控制，例如if-then-else、for循环等。举一个Verilog的例子：

module dut (clk, in, out1);
  input clk;
  input in;
  output out1;
  reg[3:0] r;
  integer i;
  always @(posedge clk) begin
    r[0] <= in;
    for(i = 1; i <= 3; i = i + 1)
       r[i] <= r[i-1]
  end
  assign out1 = r[3];
endmodule

编译器解析Verilog的输入，生成语法树和中间表示。中间表示需要包含module，语句，表达式，变量，常数等。中间表示可以被优化或者变换，例如上例中的循环语句可以被展开；循环变量i分别被不同常数例化从而得到

r[1] <= r[0];
r[2] <= r[1];
r[3] <= r[2];

下一步编译器将中间表示转换成网表，上面的三个非阻塞赋值语句转换成上图中右边三个寄存器，r[0]<=in1则被转换成最左边的寄存器。同时编译器将各个寄存器之前以及端口进行联接，形成一个不含工艺信息的通用网表。这个网表在转换生成过程中并不一定是最优的，可能存在一些冗余逻辑，编译器会将它们消除。

通用网表包含网表的基本逻辑信息，分模块来组织。每个模块有相应的输入和输出，包含基本逻辑单元（如与/或/非/异或、多路选择器、触发器、锁存器等）和操作符（如加减乘除、比较、移位、编码、解码等），通过连线联接而成。各个工具的通用网表的格式通常是不一样的，也不互相兼容。

二、高阶优化

高阶优化主要是基于通用网表的优化，涉及到以下内容：

常数传递并优化。
冗余逻辑消除。
算术运算降维，比如乘法变成移位，或乘法变成加法。
算术运算聚类，比如加法树的提取与平衡，加乘聚类。
公共子表达式消除，比如输入完全相同的同类型电路模块合并为一个模块。
位宽优化，比如缩小总线的位宽，删除无意义的多余位宽。
资源共享，将对运算结果的选择转换成操作数的选择，使得运算符被共享，从而减少面积。
状态机优化，比如状态最小化，可以减少用户写的状态机里的状态数目。
状态重编码，使用最优的编码方式给状态机重编码以达到优化面积和时序的目的等等。

2.1 常数传递和冗余消除

常数在用户的设计中很常见，能够利用常数的特点，尽可能地简化电路无疑是对网表优化是有帮助的。

虽然在HDL编译阶段也有常数优化，但是那个阶段主要针对模块内部。常数可以出现在模块例化的端口，需要在综合阶段优化。

以逻辑与门为例，根据下面的真值表：

a	b	a&b
0	0	0
0	1	0
1	0	0
1	1	1

如果输入a和b都是常数，结果也是常数，因此这个与门是可以优化掉的。下图所示输入都是0的情况为例：

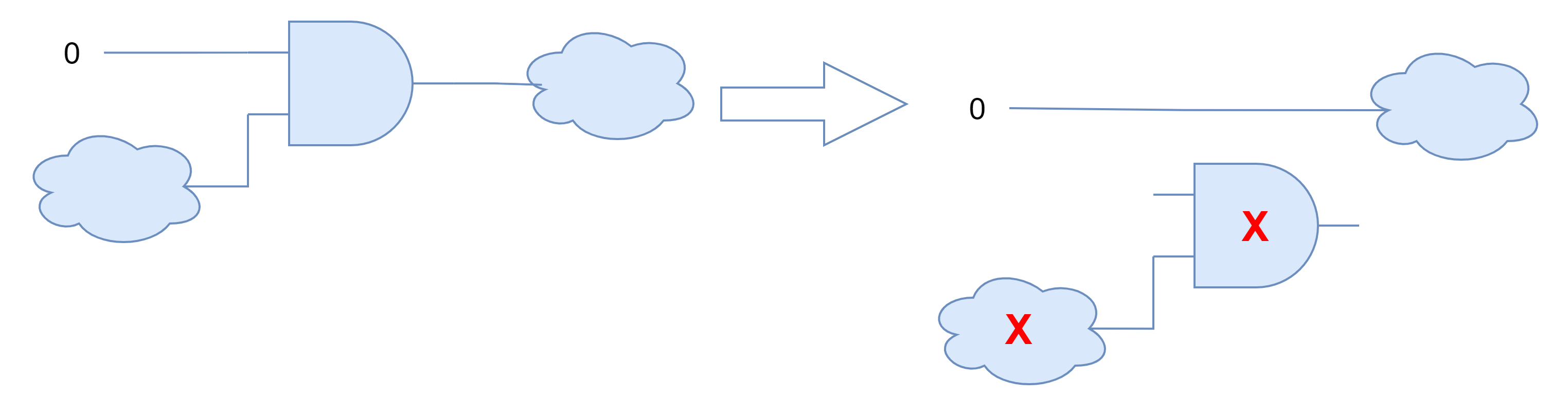

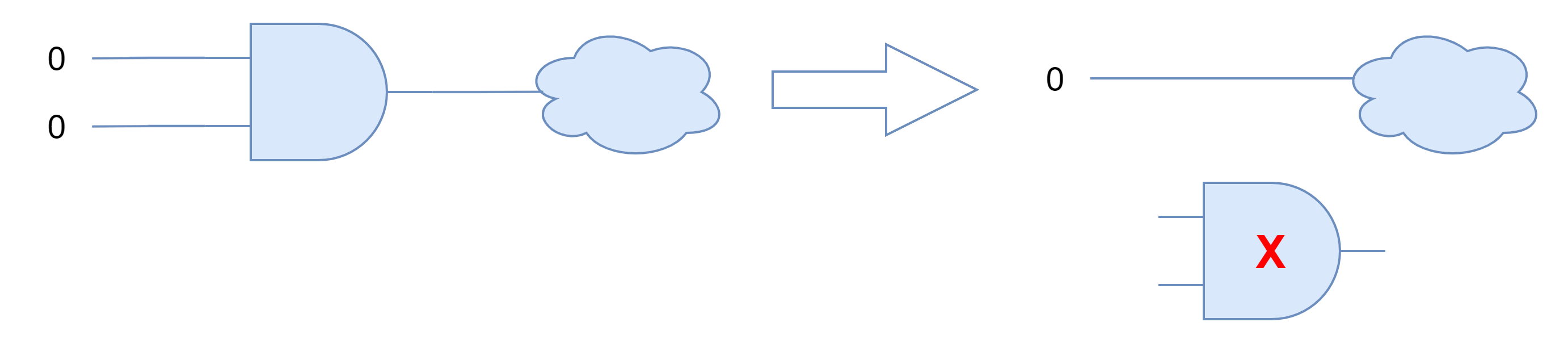

如果输入只有一个是常数，也可以进行优化下图中左图的电路由于其中一个输入为0，逻辑与的结果为0，因此可以优化成右边的电路，0直接连接到与门之后的电路，同时该与门以及与门的另一个输入的电路成为冗余，可以优化掉。

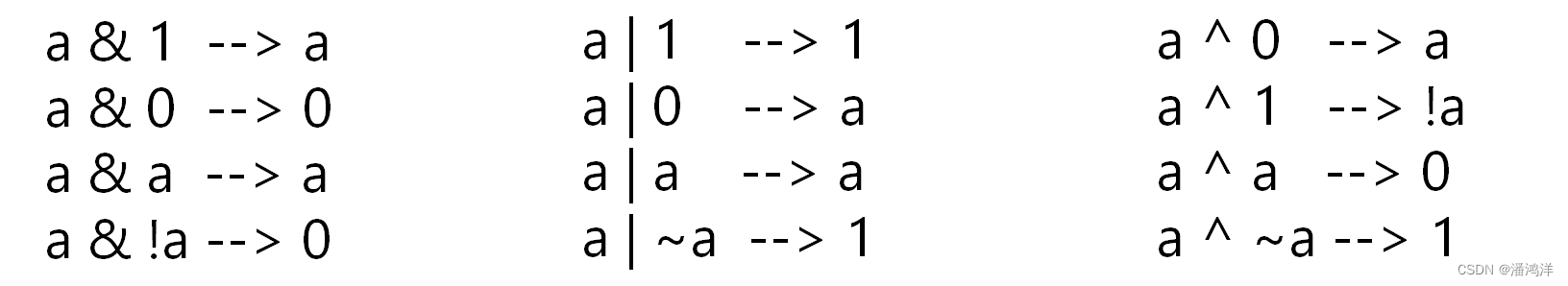

类似的有关逻辑门的优化还有：

优化产生的常数可以对后面的电路继续提供优化的可能。因此常数优化是一个传递的过程，同时也会不断地产生冗余逻辑。另外，在逻辑优化的过程中也可以产生或发现逻辑电路中的常量（例如通过更复杂的逻辑分析可能确定一部分逻辑为永真或永假），所以通常在逻辑综合过程中进行多次的常数传递和冗余优化。

2.2 算术运算优化

RTL编译后，通用网表中也保留算术运算单元。依据算术运算的规则，综合过程中也会对算术运算单元进行优化。

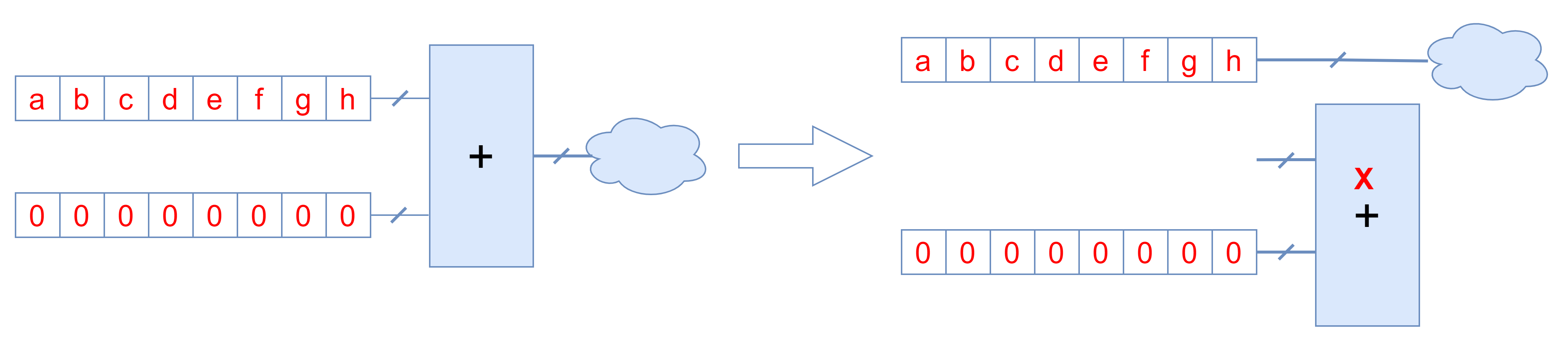

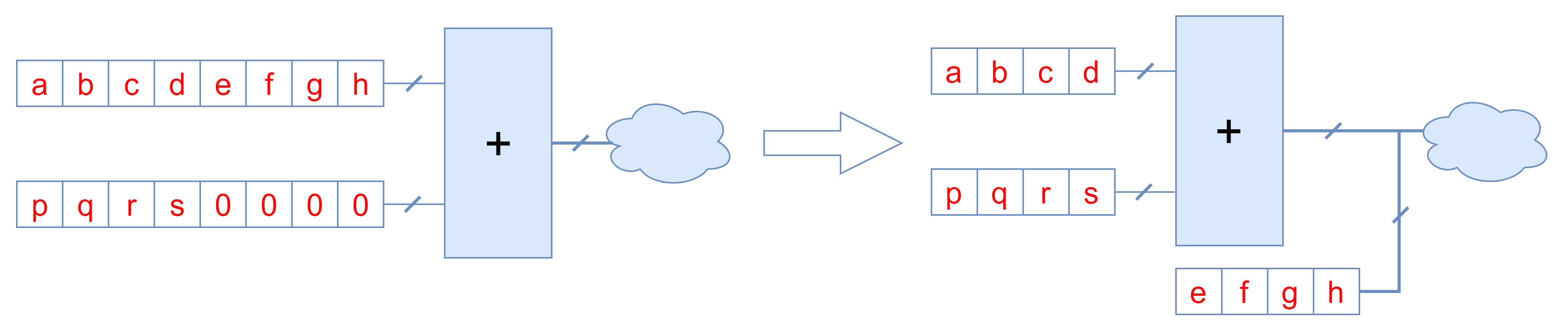

跟逻辑门的常数优化相似，当运算单元的输入是常数或者部分常数时，可以将运算单元优化或者缩小位宽。运算单元的位宽越大，电路就越复杂，需要更大的延时和面积。缩小位宽能起到优化电路的作用。下图分别表示优化过程中消除或者缩小算术运算。

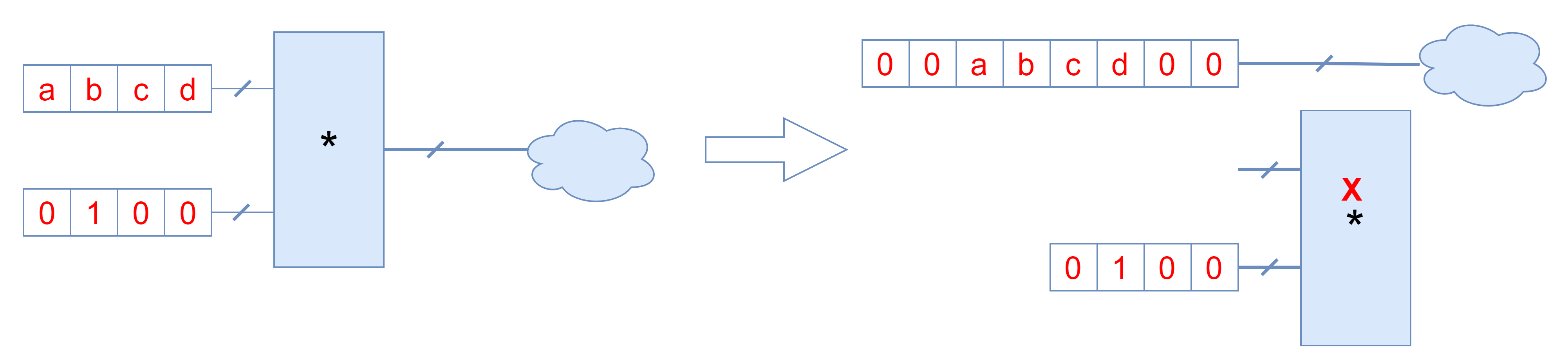

在满足一定的条件下，算术运算可以降阶化简。例如，乘以2的N次方的运算可以降阶成左移N位。在数字电路中，常数移位并不占任何资源。因此，下图所示的转换可以优化电路。

2.3 公共子表达式消除

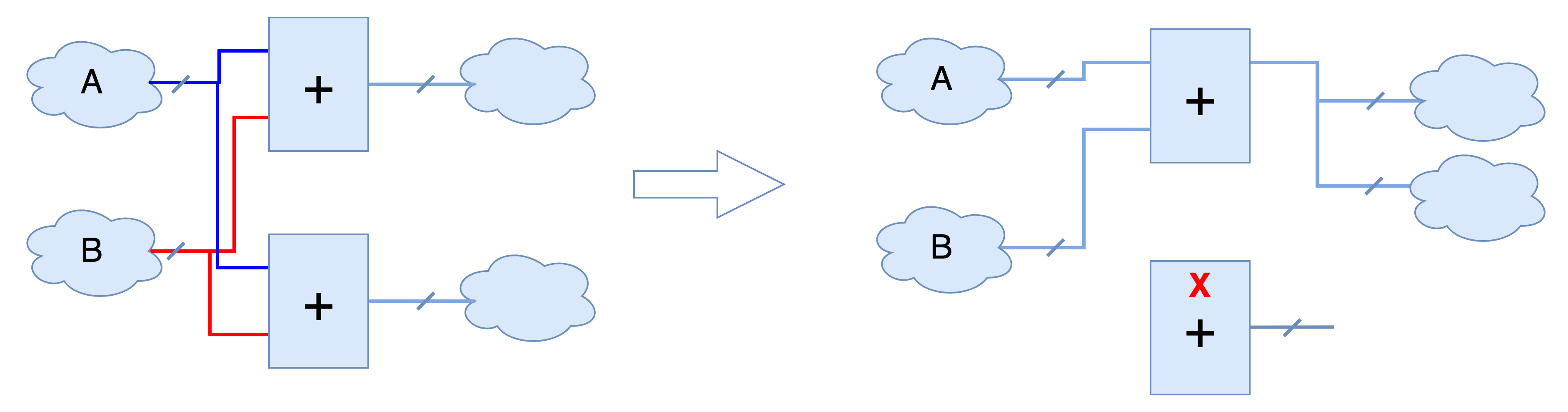

在RTL设计中，经常会出现重复计算的表达式，可能是逻辑操作，也可能是算术运算，本小节主要阐述的算术表达式的共享。如下图所示，A+B出现在通用网表电路中多次（即+运算重复多次），通过共享表达式A+B，只用一个+运算，从而达到优化电路的目的。

由于一些算术运算如加乘满足交换律和结合律，所以A+B和B+A可以认为是同一个表达式。而且针对A+B+C和A+D+B，提取公共子表达式A+B能够节省一个加法运算单元。

2.4 资源共享

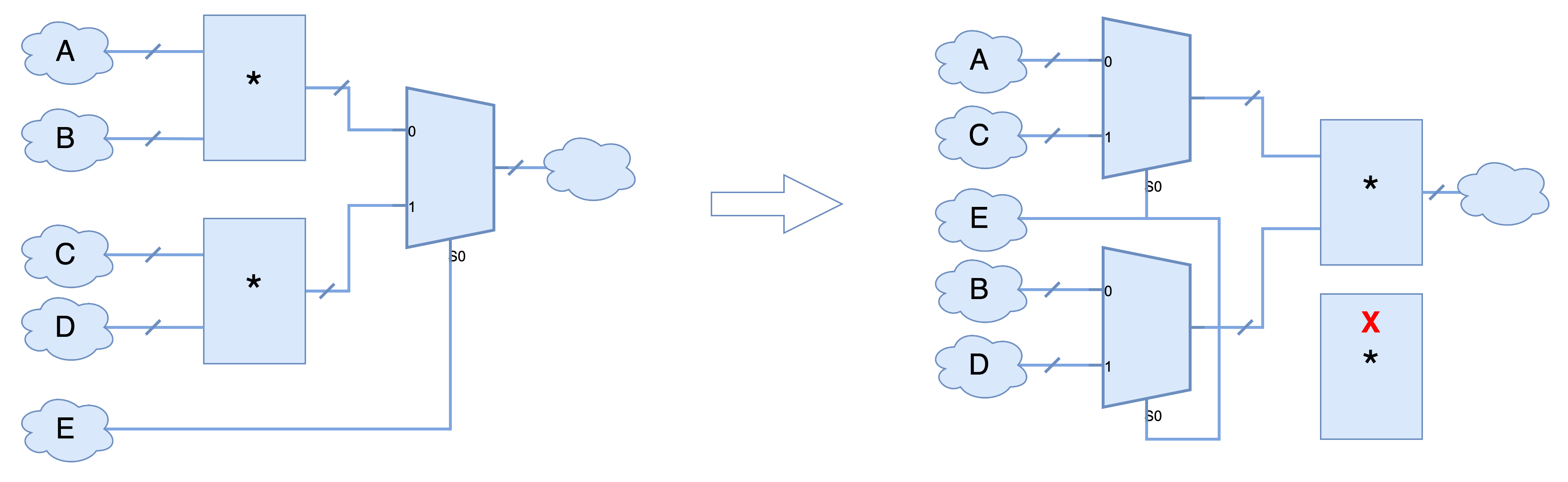

资源共享主要是针对数据通路中费耗资源较多的单元（比如算术运算），通过选择、服用的方式共享，达到减少资源使用和优化面积的目的。下图中左边的电路表示的是：

X = E ? (A * B) : (C * D);

需要用到两个乘法单元和一个选择器；转换成右边的电路，表示的是：

X = (E ? A : C) * (E ? B : D);

需要用到一个乘法单元和两个选择器。因为选择器所需的资源比乘法小，所以右边的电路比左边电路面积简化。

2.5 状态编码和状态机优化

状态机优化是一种对电路进行高层次优化的方式，其解决的主要问题是：如何找到一个更加合理的等价状态机模型，从而用更少的成本，更优秀的性能来实现符合预期功能的电路。状态机优化的最主要内容包括状态最小化和状态重编码，前者倾向于在状态机整体结构上进行优化，后者倾向于在具体电路实现逻辑上进行优化。

状态最小化，也就是找到或者构建一个状态数更少的，转移关系更少的，和原状态机等价的有限状态机，作为新的电路模型，实现简化电路结构的目的。状态最小化的三种主要方式有：

去除不可到达状态。状态机内可能存在任何情况下，都无法通过状态转移情况到达的状态，这些状态时状态机的无效冗余状态
合并等价状态，将完全等价的状态进行合并
使用最大兼容组的原状态机内的状态进行覆盖。通过状态机内部状态之间的兼容关系，将状态按照一定的规律进行分组，在符合一定约束条件的前提下，对原状态机内的状态进行覆盖，实现状态最小化

编码风格会对状态机编码结果产生相应的影响，如顺序数二进制编码可以减少触发器数量，但实现电路使用的逻辑单元数量更多；独热码编码的效果相反；格雷码编码是一种减少功耗的编码方式，但实际情况很难实现。状态机编码风格需要根据设计需求做出选择。

状态机的编码方式是状态重编码的主要研究对象，它决定了电路功能实现的具体逻辑。编码方式决定了电路中每个触发器单元和输出的每一位对应的真值表。可以将状态机的编码方式作为评估电路实现成本和性能的指标，或者作为预测综合之后的指标（逻辑综合可能会对真值表产生影响）。通过设计成本和性能预测的公式，来评估状态重编码的结果，并通过一定的启发式算法来快速收敛，求取最优解。

三、逻辑表达方法

布尔优化的发展历史，从二级逻辑优化、多级逻辑优化到基于DAG的逻辑优化，经历了三个大的发展步骤，主要驱动因素是解决综合问题的规模越来越大，以及所对应的电路实现形式发送变化。因此对逻辑表达方法的研究也经历了几个不同的时期。

逻辑优化方法与逻辑函数的表达方法密切相关。在集成电路发展的早期，因可编程逻辑阵列（Programmable Logic Array，PLA）的兴起，积之和（Sum-of-Products，SOPs）被用来表示布尔逻辑函数，经优化后的函数可直接用PLA实现。而随着函数规模的增大，以SOP为代表的逻辑表达式因其仅能表示二级（Two-level）函数，在表达较大规模函数时复杂度剧增，有着明显的局限性。相比于二级表达，多级（Multi-level）图形化的布尔逻辑函数表示方法成为主流，例如二元决策图（Binary Decision Diagram，BDD）、与非图（And-Inverter Graph，AIG）等，据此基于布尔代数发展了较多逻辑优化方法，如下图所示。以下按照逻辑函数的表达规模分别进行介绍。以下部分内容来源于文献：储著飞, 王伦耀, 夏银水 "基于多逻辑域的逻辑综合研究进展," 微纳电子与智能制造, 3(2):64-73.

3.1 真值表

给定逻辑函数所有可能的输入组合，真值表显性的列出函数值。给定函数 $f(x_1, x_2,...,x_n)$ ，其有 $2^n$ 种输入组合，每个组合对应一个输出 $b_i$ ， $b_i \in [0,2^n -1]$ ，则真值表为 $b_{2^n-1}b_{2^n-2}...b_1b_0$ 。

三输入多数运算门（majority-of-three，MAJ），又称为表决器，有奇数个输入，当且仅当超过半数的输入取值为真（true）时，输出为真，否则输出假（false）。以三输入多数运算门（ $M_3$ ）为例，三个布尔变量、和的多数运算函数，记为 $<a,b,c>$ 或者 $M_3(a,b,c)$ ，因此真值表长度为 $2^3=8$ ，即11101000，随着变量增多，真值表的规模呈指数级增长，因此也常用十六进制表示，0xe8，如下图所示。真值表是一种典范表达（Canonical Representation），因此如果两个函数的真值表相等，则认为这两个函数等价。

3.2 卡诺图

真值表可表示成卡诺图，在一个包含n个变量的逻辑函数中，包括全部n个变量的乘积项，若每个变量都以它的原变量或者反变量的形式出现一次，则称该乘积项为最小项。

逻辑函数的卡诺图就是将函数的最小项表达式中的最小项填入到一个方格图中，可以方格图中直观的找出相邻的最小项并进行化简，如下图所示，四个变量共有16个最小项，卡诺图也有16个方格，方格中“-”常表示无关项（don't care），给函数化简带来更多机会。但卡诺图表示的变量有限，仅用于不超过6个变量的函数综合。

3.3 二级逻辑表达

逻辑函数可以表示成析取范式（Disjunctive Normal Form，DNF）、合取范式（Conjunctive Normal Form，CNF），其中DNF又被称为“积之和”（SOP），CNF又被称为“和之积”（Product-of-Sum，POS）。

一个典型的例子就是根据真值表中最小项表示一个逻辑函数，以 $M_3$ 为例，从真值表所示的最小项可以得出 $M_3$ 的SOP形式

$M_3(a,b,c) = \bar{a}bc+a\bar{b}c+ab\bar{c}+abc$

该公式可进一步化简得到更紧凑的表示。与SOP对偶的是RM形式，RM形式将所有的乘积项通过“异或”而不是“或”算符联结，又称为ESOP（Exclusive-or SOP）形式。

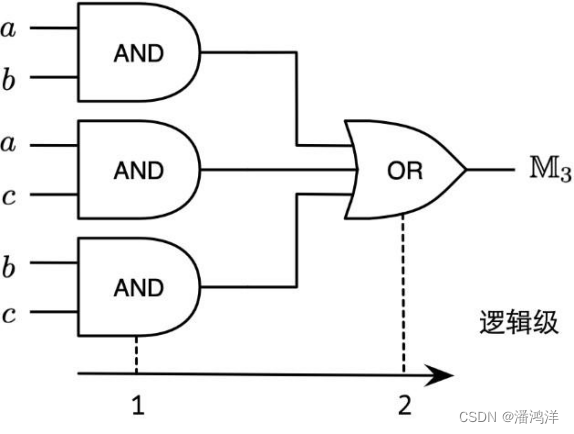

以上均为二级逻辑表达，从对应的逻辑网络中（下图）可以看出，依据二级逻辑表达得到的逻辑网络从输入到输出的逻辑级为2。

3.4 BDD(Binary Decision Diagram)

BDD是一个有向无环图（Directed Acyclic Graph，DAG），每个中间节点执行香农分解中的一步。其中香农分解又称为香农展开，是对布尔变量的表示方式，可以将任意布尔函数表达为其中任何一个变量乘以一个子函数，加上这个变量的反变量乘以另一个子函数，如下面的公式所示。香农展开后的函数可用一个数据选择器来实现。

$f(x_1,x_2,...,x_n)=x_1 \cdot f(1,x_2,...,x_n)+\bar{x_1}\cdot f(0,x_2,...,x_n)$

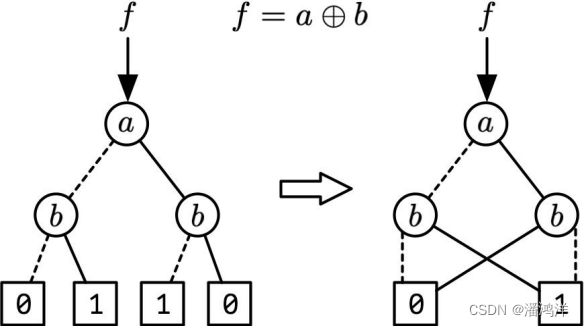

BDD规模的大小受到变量排序影响，且存在冗余、重复和同构节点，1986年提出的ROBDD（Reduced Ordered BDD）通过固定变量顺序并进行约简得到逻辑函数的典范表达，我们通常所称的基于BDD的逻辑综合大多指的是ROBDD。下图所示为两变量异或函数的BDD及其约简后的ROBDD图形表示，图中虚线代表布尔变量取“0”，而实线代表布尔变量取“1”。举例来说，图中当 $a=0,b=1$ ，时，函数的输出值为1。

3.5 多级逻辑表达

基于二级逻辑表达，不难推广到多级逻辑表达，二级逻辑表达因逻辑级仅为2，因此速度快，但面积较大。多级逻辑网络用于当代超大规模电路设计，二级逻辑仍在小规模电路或者子电路中发挥作用。

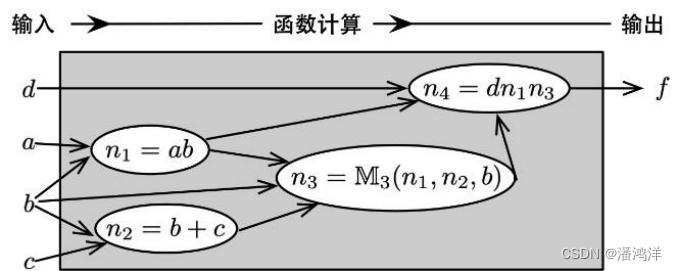

多级逻辑网络可看成是有向无环图，包含初始输入和输出（Primary Input/Output，PI/PO），内部节点，以及连接边。其中内部节点可定义逻辑函数计算规则，节点的连接边定义函数的输入和输出关系。早期用于综合的多级逻辑网络如下图所示。该例中PI集合 $\{a,b,c,d\}$ ，PO集合 $\{f\}$ ，内部节点集合 $\{n_1,n_2,n_3,n_4\}$ ，连接边集合 $\{(n_1,a),(n_1,b),...,(f,n_4)\}$ 。

内部节点表示的函数类型和输入不受限制的前提下，所生成的逻辑网络就越紧凑，但是执行逻辑优化效率却不高，这主要是优化时需要考虑更多的约束条件，例如节点的类型和输入都要经过程序判定，此类网络又称之为异构逻辑网络（Heterogeneous Logic Network）。与之对应的是限定每个内部节点所允许执行的逻辑运算和输入的个数，以此构成同构逻辑网络（Homogeneous Logic Network）。

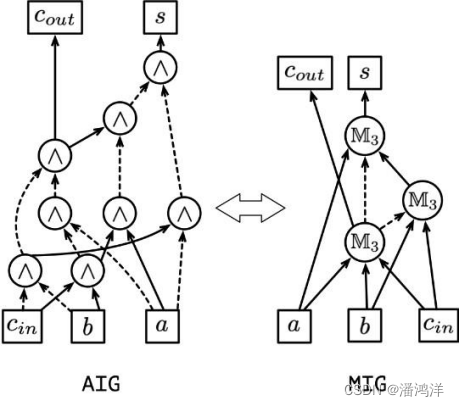

例如AIG中所有的内部节点仅执行两输入AND操作，连接边包含常规边（Regular Edge）和补边（Complemented Edge），其中后者代表需添加反相器。MIG亦可用于逻辑表示。下图所示为全加器的AIG和MIG逻辑网络，其中‘ $\wedge$ ’表示两输入AND，实线/虚线分别代表常规边和补边。

四、逻辑优化方法

逻辑优化是针对现有的逻辑表达进行化简，在逻辑功能一致的前提下优化逻辑函数的逻辑深度、开关活动性、文字数（Literals）或者节点个数，它们分别对应电路的性能、功耗和面积，统称为PPA优化。

二级逻辑表达，即SOP优化，主要是用Quine–McCluskey算法得到精确解和用启发式方法得到近似最优解，后者处理问题的规模更大也最为常见,BDD优化也有很多学者针对性研究出精确算法和启发式算法.

本节主要介绍多级逻辑网络中用到的优化方法，在现实应用中也最为常见。总体分为代数法、布尔法、RM极性变换法和精确综合法。

4.1 代数法

代数法主要指的是基于多项式代数（Polynomial Algebra）发展而来的方法，将逻辑代数中变量看成普通代数变量，执行抽取、替代、分解、重写（Algebraic Rewriting）等优化步骤。以下通过举例简要介绍。

抽取：从多个表达式中抽取相同的因子。例如 $f=x_1x_2+x_3+x_4$ 和 $g=x_1x_2x_5+x_3x_5$ 的相同因子为 $q=x_1x_2+x_3$ ，则抽取后的表达式如下式所示。

$\\f =q+x_4 \\ g =qx_5 \\ q=x_1x_2+x_3$

如何提取相同的因子是关键，因子可以是单项式或者多项式，该例子中用到了多项式因子。

替代：利用现有的表达式作为一个额外输入来替代被优化函数的输入。例如逻辑函数 $f=x_1x_3+x_1x_4+x_2x_3+x_2x_4+x_5$ 和 $g=x_1+x_2$ ，则尝试用 $g$ 作为 $f$ 的一个输入。该例中 $g$ 为 $f$ 的因子，可以达成该目标，即 $f=g(x_3+x_4)+x_5$ 。注意替代中 $g$ 作为因子已经存在，而抽取则需要去搜寻因子。

分解：将一个较大规模函数分解成两个较小规模函数。函数分解实现的形式有很多种，一种最直接的方法是通过代数分解，例如将一个函数写成 $f=dq+r$ 形式，其中为 $d$ 因子， $q$ 为商， $r$ 为余数。例如 $f=x_1x_2x_4+x_2x_3x_4+x_5$ ，通过引入一个新变量 $d=x_1x_2+x_2x_3$ ，则 $q=x_4$ ， $r=x_5$ 。分解可以以递归的形式持续进行，与替代不同的是，因子构成了一个新的变量。

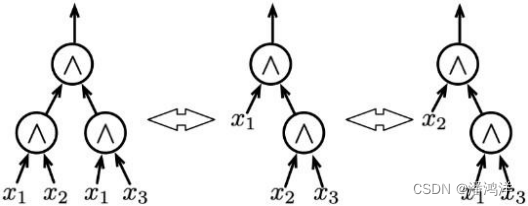

重写：重写基于代数公理系统在逻辑网络中执行变换，这里的代数包含一般代数和布尔代数，由于历史原因，曾经被称为代数重写。在AIG中，考虑代数等式 $(x_1x_2)(x_1x_3)=x_1(x_2x_3)=x_2(x_1x_3)$ ，通过下图所示构造相应的AIG不难发现，可通过灵活的变换优化AIG的节点个数或者信号的逻辑深度。

4.2 布尔法

代数法因将布尔变量看成一般变量，并没有充分用到布尔代数的空间表达能力，布尔法则弥补了这一缺点。布尔法主要用到函数的无关项集合（Don't Care set，DC set），以此为基础将一个函数转换为另外一个函数但是不影响函数的输出结果。

例如 $f=ab$ ， $g=M_3(f,b,c)$ ，可推算变量 $g$ 的输入模式 $(1,0,0)$ 和 $(1,0,1)$ 不会发生，因为当 $f=1$ 时， $a$ 和 $b$ 必定都为1。据此可将函数 $g$ 简化为 $g=f+bc$ 。

因此布尔法优化需要计算节点的无关集(Don't care set)，在这方面一些开源工具里基于SOP、BDD等发展出一系列方法可供借鉴。

4.3 RM(Reed-Muller)极性变换

除了传统布尔逻辑，布尔函数也可用基于“与/异或（XOR）”的Reed-Muller（RM）逻辑实现，研究表明RM逻辑在对算术电路综合时展现出较好的性能，而且综合出的电路易于测试。在RM逻辑中，按照变量的极性可将RM综合分为固定极性（Fixed-Polarity RM，FPRM）和混合极性综合（Mixed-Polarity RM，MPRM）。固定极性指的是ESOP乘积项中，变量不能同时出现原变量和反变量（取非）；而混合极性则允许原变量和反变量同时出现。

例如函数 $f(x_1,x_2,x_3) = x_1 \oplus x_3 \oplus x_2x_3 \oplus x_1x_2x_3$ ，因没有变量同时以原变量和反变量形式出现，则该表达式是固定极性ESOP，因三个变量均是原变量，以二进制数 $000$ 来表示，即该ESOP的极性为 $p=0=(000)$ 。在其他极性下的展开式如下所示

$\\ f(x_1,x_2,x_3) = \bar{x_2}x_3 \oplus x_1 \oplus x_1x_3 \oplus x_1\bar{x_2}\bar{x_3} (p=2=010) \\ \qquad \qquad = 1 \oplus x_3 \oplus \bar{x_1} \oplus\bar{x_1}x_2x_3(p=4=100)$

而在混合极性下 $f(x_1,x_2,x_3) = x_1\bar{x_3} \oplus \bar{x_1}\bar{x_2}x_3$ ，可见RM逻辑表达式可根据极性展开优化表达式的文字个数，实现面积优化，或通过抑制冗余跳变实现功耗优化等。

4.4 精确综合

给定逻辑算符，如何用最少的节点或者逻辑深度来实现布尔逻辑函数一直是关注的热点问题，与前述的启发式综合方法相比，精确综合能输出逻辑函数的最优表达形式。特别是近年来随着算力的提升，精确综合受到广泛关注，详见我的另一篇博客《精确逻辑综合入门指导书》。

例如，给定十六进制真值表表示的逻辑函数0x1234，对应的二进制为0001 0010 0011 0100，输入变量分别为a，b，c，d，若限定可用的逻辑算符集合为 $M_3$ 和反相器，经精确综合得到的表达式如下式所示。

$\\ n_1 = M_3(a,b,d)\\n_2 = M_3(\bar{c},n_1,0)\\n_3 = M_3(b,\bar{c},n_2)\\n_4 = M_3(\bar{b},c,n_3)\\n_5 = M_3(\bar{n_1},n_3,n_4)$

因此最少需要5个逻辑门实现该函数，注意得到的表达式不是唯一的，可能存在其他不同的表达式，但是最低需要5个逻辑门。目前研究的较多的是基于布尔可满足性（Satisfiability，SAT）的方法。

4.4 小结

在优化中常综合使用以上介绍的方法，以下简述每种方法的优缺点和用法。

代数法优点是运行速度快、优化结果适中、可为其他方法提供一个较好的初始解；缺点是得到的结果是次优解；可通过循环多次代数法优化直到解不能改进为止，或者辅以其他方法跳出局部最优再循环。
布尔法的优点是以全局视角得到高质量解，充分利用了布尔代数的本质；缺点是计算稍复杂，消耗更多时间；可协助代数法跳出局部最优。
精确综合法的优点是得到的是最优解，也可与工艺相关；缺点是运行时间长，搜索空间可能是无限的，不能在有限时间获得解；一般通过对小规模电路离线求解，构建最优逻辑表达数据库，然后基于该数据库进行在线综合。
RM极性变换可用于算术电路或者加密电路等特殊电路的综合场景中，与上述三种方法配合使用。

五、工艺映射

5.1 FPGA

5.2 ASIC

六、逻辑等价性验证

电路等价验证有两个场景——组合逻辑等价及时序逻辑等价，其最终目标是验证两个电路在相同输入条件下，输出都相等(时序—每一拍都相等)。

6.1 组合逻辑电路

6.2 时序逻辑电路

组合逻辑等价验证是指两个被验证电路的触发器可以一一配对情况下，针对每一对触发器驱动逻辑的等价验证。这样两个电路的等价就被分割为多个逻辑规模很小的电路等价问题。

时序逻辑等价验证是指两个电路的触发器无法一一配对情况下的只保证电路输出等价的验证。触发器无法配对通常是做时钟优化的retiming和做功耗优化的clock-gating造成的。其他原因还包括冗余逻辑和don't-care优化。

时序逻辑等价验证一般会结合组合逻辑验证进行。即假设可以配对的触发器等价并验证去驱动逻辑的等价性。剔除失败的配对重新验证直到剩余配对全部通过。这些等价触发器合并后再对电路输出做一般的形式验证，以证明两个电路的等价性。

6.3 C2RTL

C2RTL是对于C语言模型和RTL代码模型之间的一致性检查。

检查过程是：首先对RTL和C++设计模块进行形式化建模和分析这些模块的行为。

形式化建模包括建立输入和输出之间的transaction，这些transaction可以是多个时钟周期、无时钟组合逻辑的传输、C++ function功能。不过多周期的transaction必须有个周期上限。RTL功能仿真一般会把激励后的输出结果与参考模型对比找到问题，但是如果数据位宽过宽，会很难进行充分验证。比如两个16位宽的数据输入需要40亿个仿真激励才能实现全功能覆盖。而C2RTL工具比仿真更容易达到全功能覆盖，也能发现一些特殊案例。

C2RTL检查工具支持Verilog，VHDL和SystemVerilog的可综合子集，同时也支持C++的大部分语法。工具软件会把输入的设计转变成Data flow graph（DFG）并且进行建模。工具支持两个C++模型之间的比较，两个RTL设计之间的比较，C++参考模型和RTL设计之间的比较。
