IPSec（互联网安全协议）是一个协议包，通过对ip协议的分组进行加密和认证来保护IP协议的网络传输协议簇。所以工作在网络层。
IPSec安全服务
- 机密性
- 完整性
- 数据源鉴别
- 重传保护
- 不可否认性

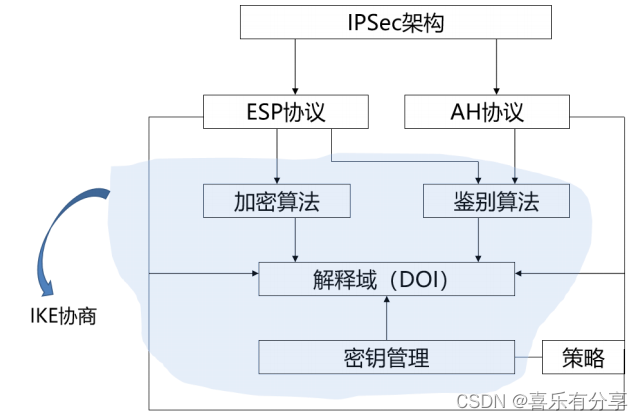

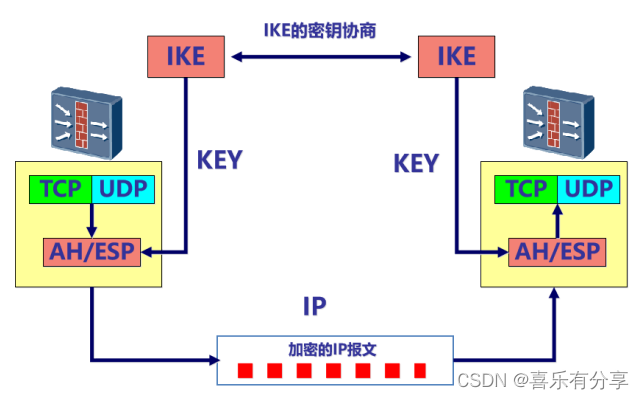

ipsec架构
IPSce有两个安全封装协议
AH鉴别头---协议号51
- 鉴别算法
安全服务
- 数据源认证---通过计算验证码时加入一个共享密钥来实现，和ospf认证类似。
- 数据抗重放---AH包头中采用序列号来确认数据传输是否有效。
- 数据完整性---hash算法，通过计算hash值进行比对实现。
提供数据完整性和可用性，没有加密性，没有使用加密算法。

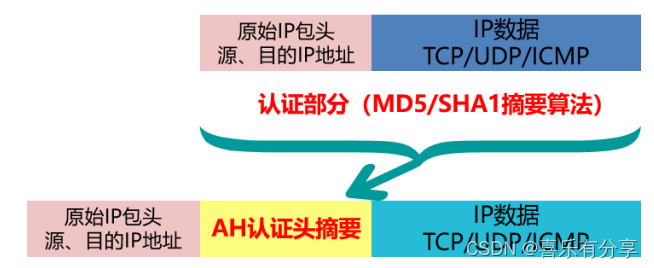

传输模式

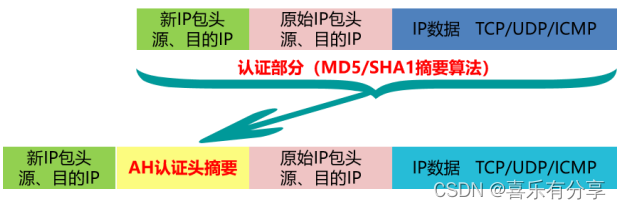

隧道模式

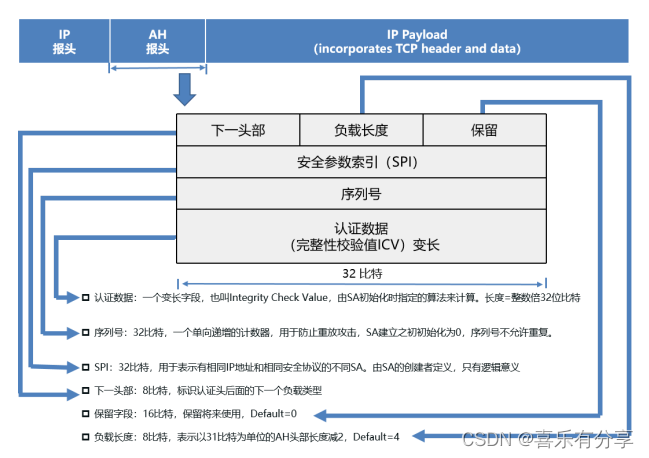

AH头部结构
由于数据中类似于TTL值等经过路由转发会产生改变，所以做认证时是不对这些内容进行对比的。
ESP封装安全载荷---协议号50
- 加密算法
- 鉴别算法
提供数据机密性、完整性和可用性的验证。
安全服务
- 数据完整性
- 数据源认证
- 数据抗重放
- 数据机密性
- 数据流保护

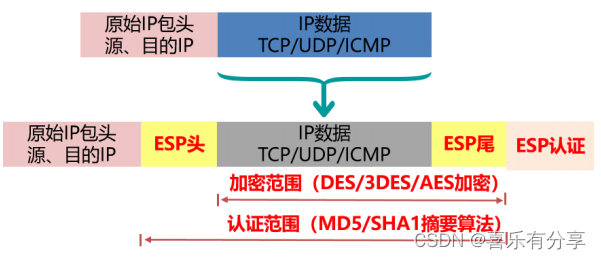

传输模式

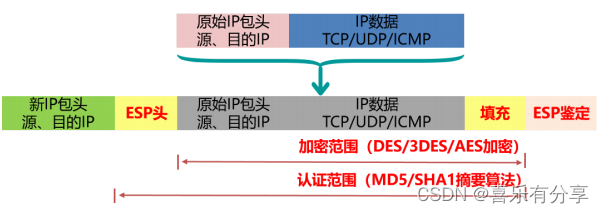

隧道模式

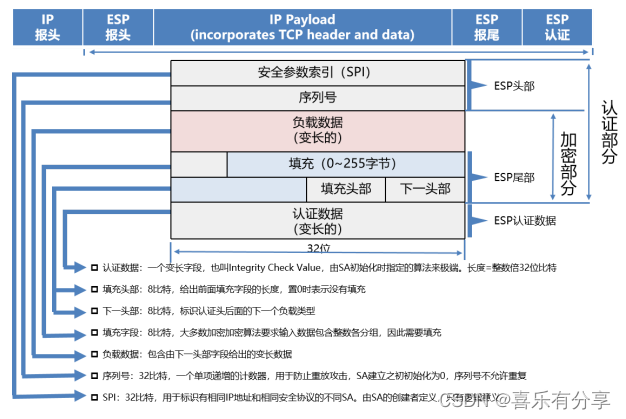

头部结构
IKE密钥的管理与分发协议
建立安全联盟有两种方式：动态和静态。如果需要建立安全联盟的节点较多时静态会变得非常困难，也容易出错，并且安全性较低。可以使用动态的方式协商建立。IKE自动协商安全联盟建立密钥交换过程。
- 协商封装协议与工作模式（分别是ESP和AH）。
- 协商加密和鉴别算法。
- 密钥参数的协商---密钥的产生算法、密钥有效期、密钥分发者身份验证、密钥长度、认证算法。
- 为IPSec通信双方动态剪辑安全联盟SA，并对SA进行管理和维护。
- 为IPSec生成密钥，提供对AH/ESP加密算法和验证。

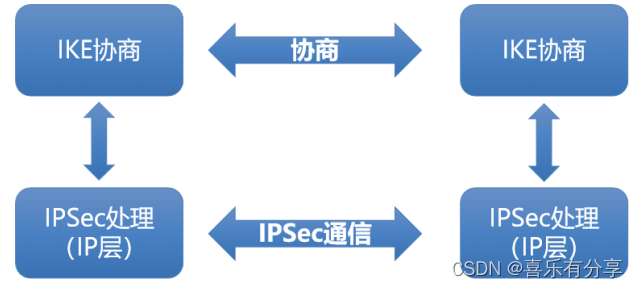

通信双方首先建立IKE SA：对等体之间的身份认证，需要建立一个已通过身份认证和安全保护的通道交换建立一个iskmp安全联盟。
再进行IPSec SA的建立：用已建立的iskmp安全联盟（IKE SA）的安全通道为IPSec协商安全服务建立SA，产生用于数据加密的密钥。
IKE工作过程

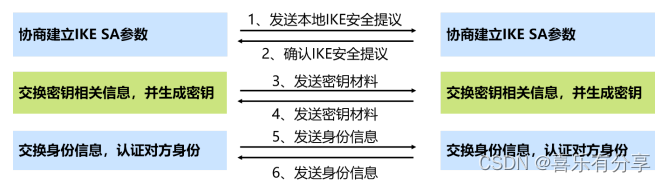

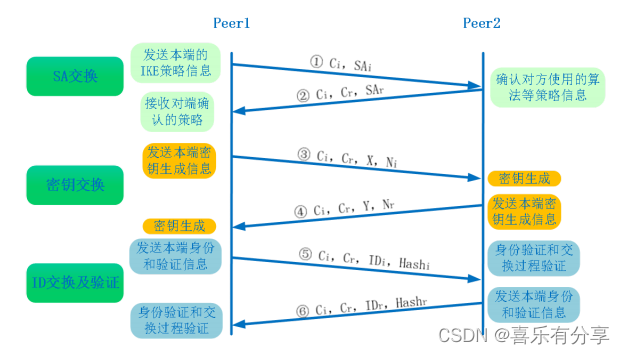

1、主模式
主模式下通信双方需要交互6个数据包以建立联系，默认使用IP地址作为身份标识。默认传递自己的接口地址作为身份标识，对方的公网地址作为对端身份标识去检查。
安全提议：加密算法、hash算法、身份认证方式、密钥交换算法、密钥有效期。
Ci：表述本地cookie信息。
SAi：表述协商的安全策略参数。
SAr：对方协商参数的确认。
Cr：对方cookie信息的确认。
Xi，Yi：交换的公钥信息。Ni随机数。
ID：身份信息。
HASH：验证信息。

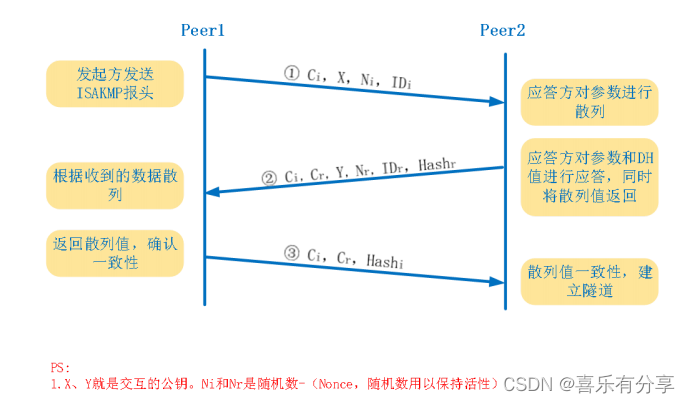

2、野蛮模式
两个模式的对比
| 主模式 | 野蛮模式 | |
| 消息交互 | 交互6个消息。 | 交互3个消息。 |
| 身份ID | 以IP地址作为身份ID，自动生成本端身份ID和对端身份ID。 | 可以以多种形式（IP、字符串）手动或主动的生成本段和对端的身份ID。 |
| 域共享密钥 | 只能基于IP地址来确定域共享密钥。 | 基于ID信息（主机名和IP地址）来确定预共享密钥。 |
| 安全性 | 较高前4个消息以明文传输，最后两个消息加密，对对端身份进行了保护。 | 较低前两个消息以明文传输最后一个消息进行加密，不保护对端身份。 |
| 速度 | 较慢。 | 较快。 |
两种工作模式

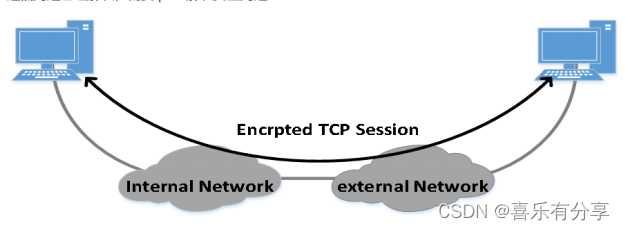

- 传输模式：主机之间端到端的安全通信

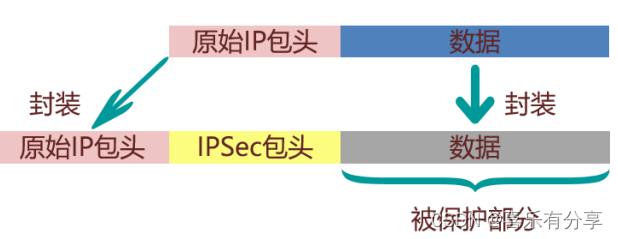

封装结构
在原始数据包中的原始IP报头后加入IPSec报头，对数据进行验。

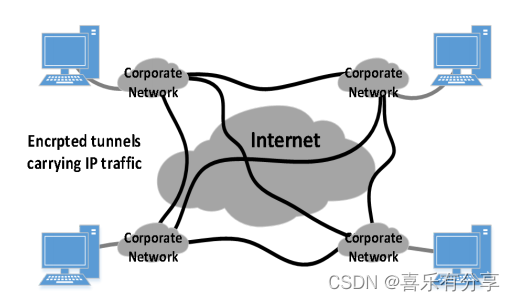

- 隧道模式：私网之间的安全通信

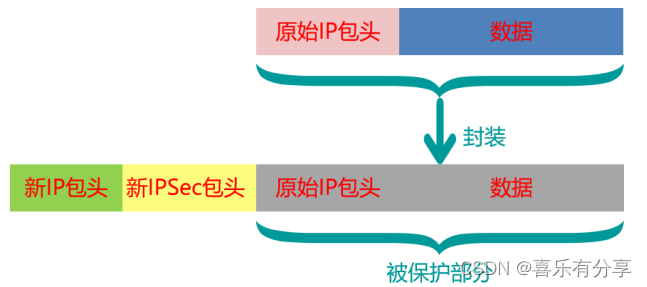

封装结构
将原始数据包整个封装成数据内容，在其前面加上新的IP包头和IPSec包头。
解释域：负责运行整个IKE。
安全联盟
SA---时通信对等体之间对某些特定要素的约定，通信双方都符合SA约定的内容，则可以建立SA
SA标识：安全参数索引、目的IP、安全协议号。
有了SA之后对等体就可以进行安全通信。
