此练习，更多是在上一个练习的基础上进行。

00< powergui >

同理的第0步，直接找到< powergui >,将其拖出到空白处即可。

01找到所需的各元器件

a.单相电压源

同上。

b.晶闸管

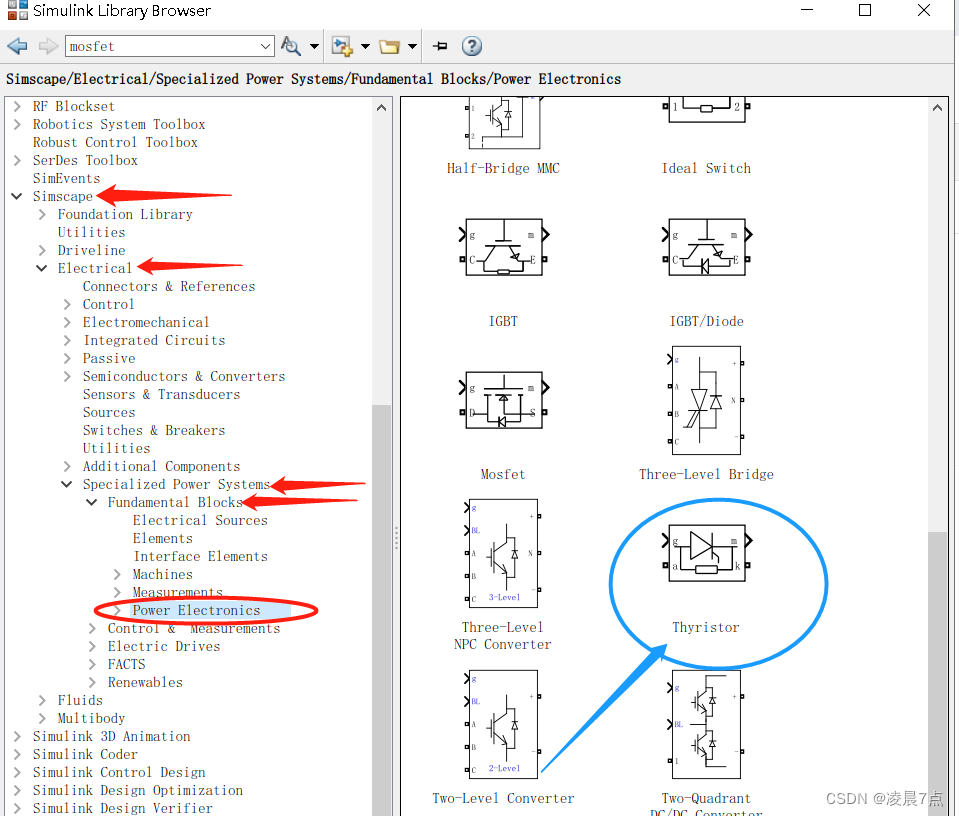

找到晶闸管Thyristor，直接拖出即可。晶闸管的g端，即为驱动信号。

此时注意：当遇到不懂时，双击元件，都可在元件参数界面下面，有< Help >点击，即可查看对应的手册。

c.阻感负载

同上。

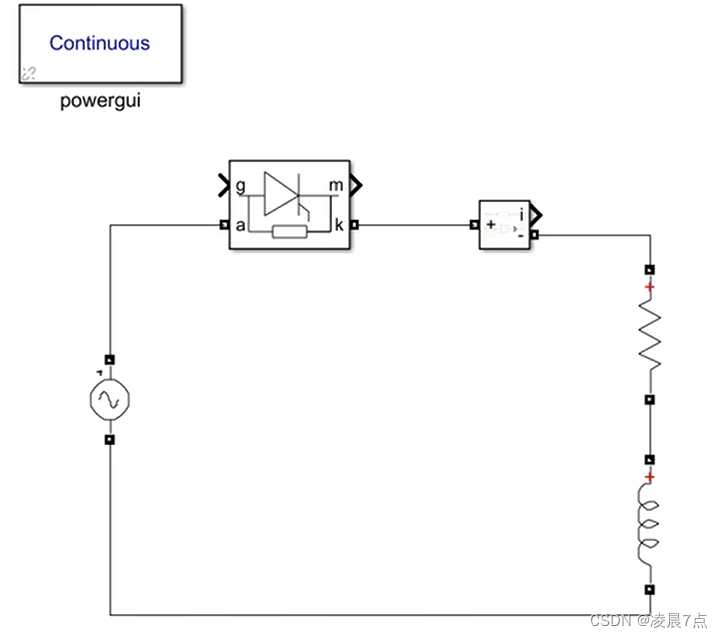

02将各元件进行连接

03设置元件的参数

a.单相电压源

此处电源的峰值可尝试为：120*sqrt(2)。

b.晶闸管

尽量不用修改。

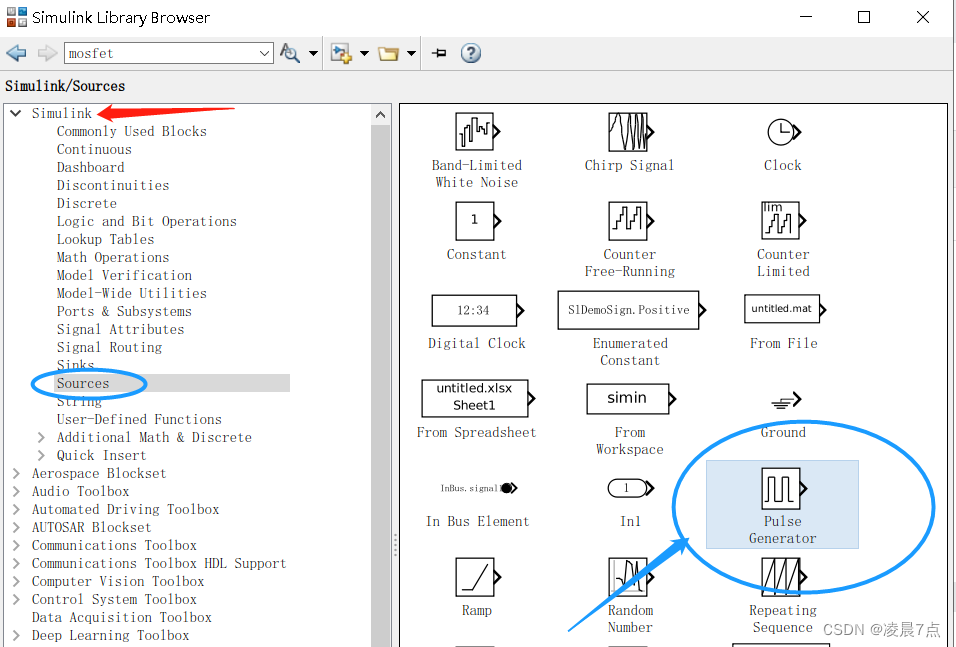

只需对晶闸管设置一个触发信号，因为是信号，所以也可以看到晶闸管的g端结点是三角形的，即在simulik的路径下找触发源。（找到脉冲发生器，直接拖出）

c.阻感负载

如果直接测试R、L两端，可直接在一个RLC串联支路选择RL。
如果是想分别测量R和测量L，那需要再复制一个RLC串联支路，两个再接在一起，再各自设置参数。
此处电阻R=20Ω，L=0.048H

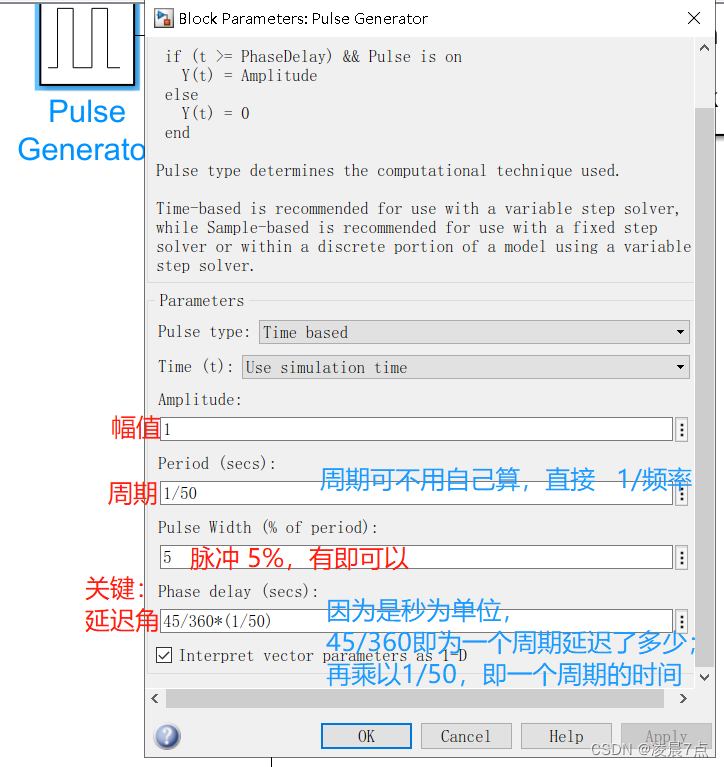

d.脉冲触发信号

幅值：不用改；
周期：用频率，直接表达式表示；
脉冲：默认有即可；
延迟角：关键参数，按表达式表示即可。

04选择测量量和测量工具

a.法二，使用万用表

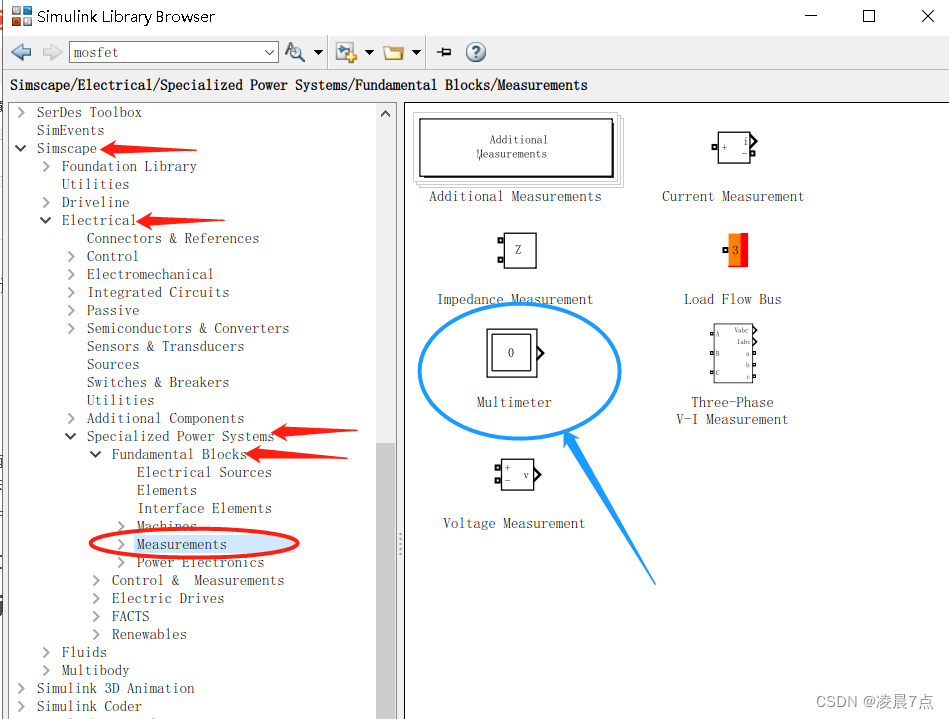

找到万用表，该法二比法一会更好一点。

b.找到示波器

同上。

c.对示波器参数设置

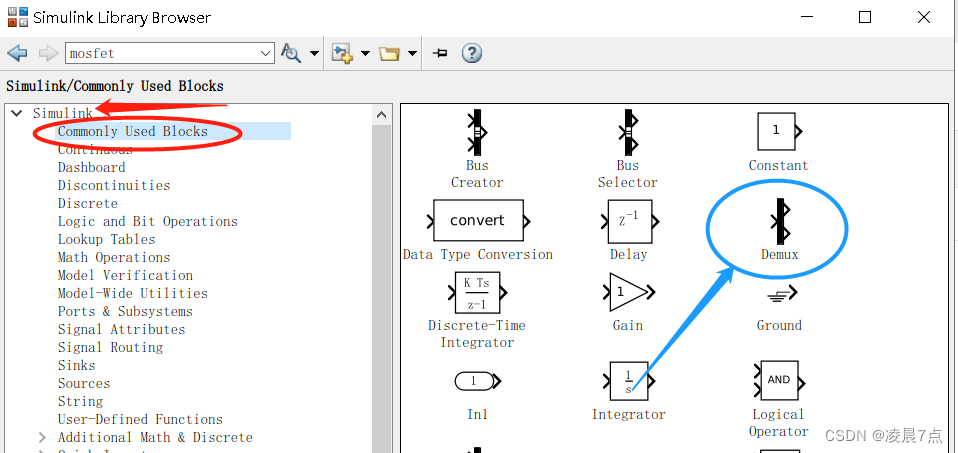

找到分解元件，将万用表的一个输出口，分解为四个。
此处双击分解元件，即可将输出改为4。
再用到混合元件，将前三个测量的量混合为一起。（下文有说明，前三个测量的量，按顺序即为电压源、电阻、电感的电压值。）

再将万用表连接到示波器上面。

d.找到要测量的各个量

双击元件，在参数界面的最后，有< Measurements >选项，此处可选择测量的量。
电压源：测量电压值；电阻：同时测量电压和电流值；电感：测量电压值。

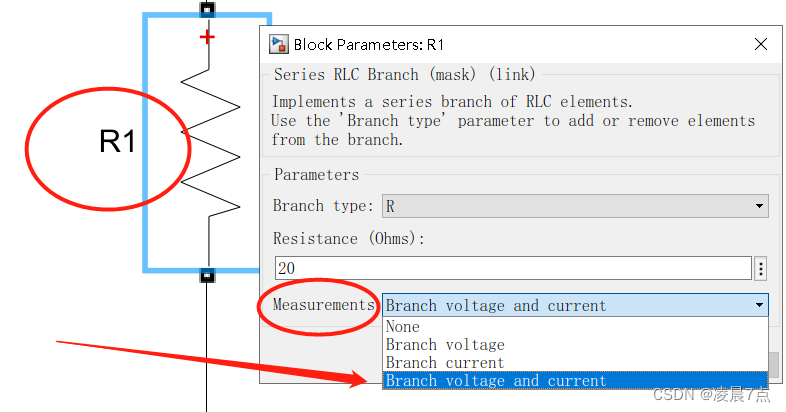

例如：下图设置电阻需测量的量。

并且对每个测量的元件，可进行重命名。（点击元件，在旁边显示的名称即可直接修改）
电阻：R1; 电感：L1； 电源：Vs

e.确定要测量和观察的量

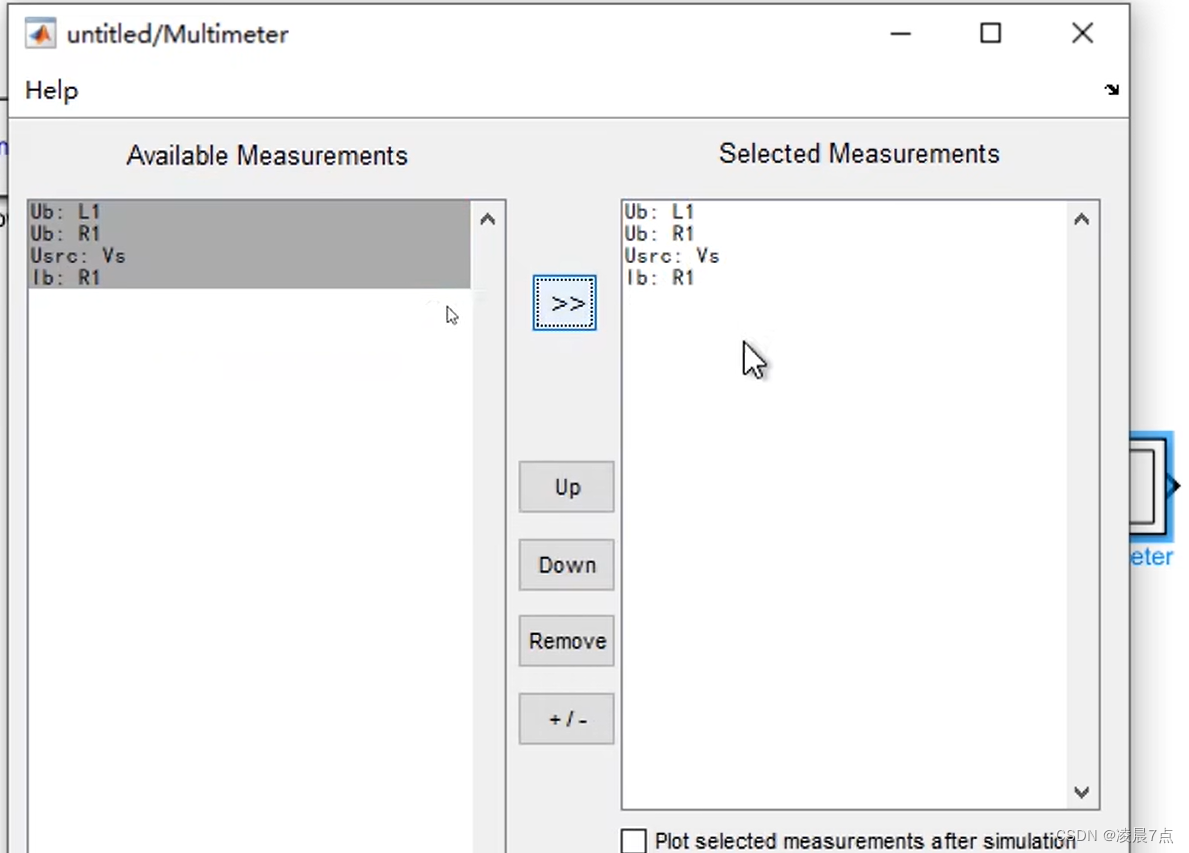

双击万用表，在左边选择需要的量，点击中间的>>，即可传送到右边已选择。（下方的Up，Down可调整各个量的顺序）

此时将万用表连接到示波器，同时将触发信号和电源电压也连接一个示波器来观察。

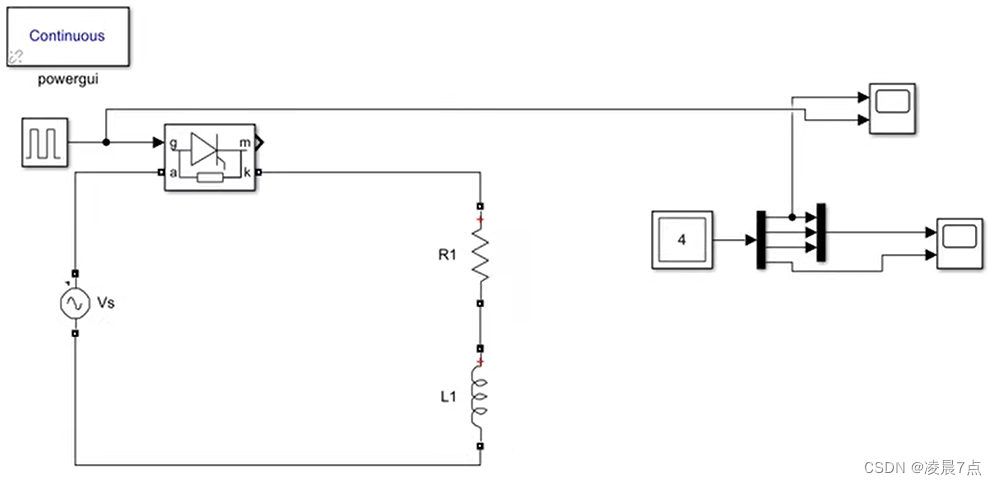

目前的电路连接图：

05运行前的准备

a.仿真时长

同上。

b.仿真步长

同上。

06结果

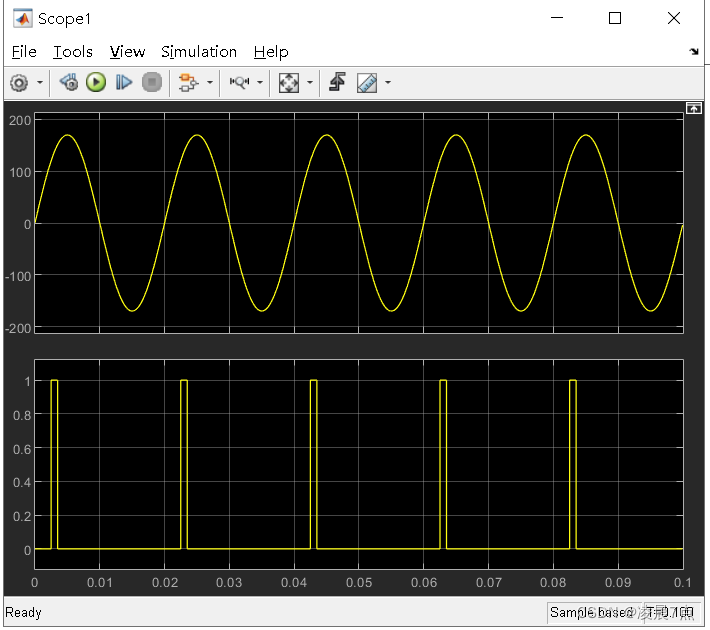

示波器1：电源电压和脉冲信号
（此处的延迟角度为45°）如果图太小或者太大，直接按上面的适应屏幕的按钮即可。
上图：电源电压； 下图：脉冲信号；

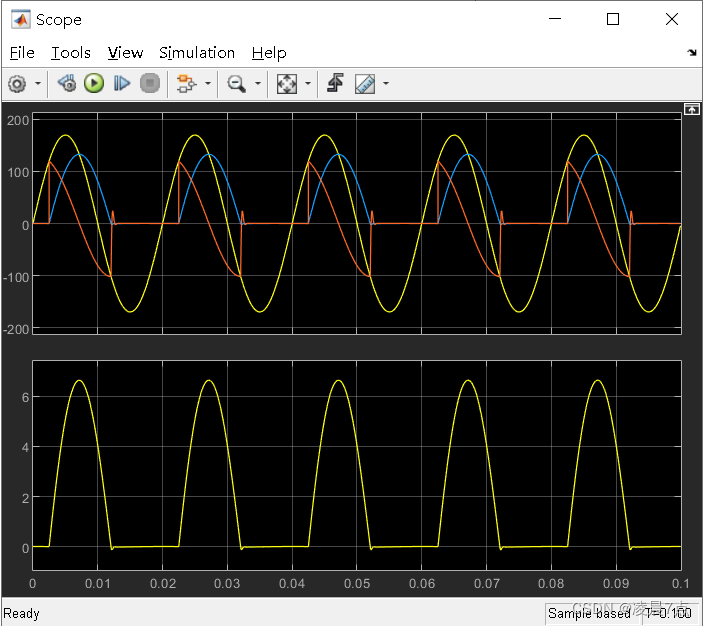

示波器2：电源电压+RL各自电压+负载电流
上图：黄_电源电压，蓝_电阻电压，红_电感电压； 下图：负载电流。
（电感电压超前电源电压先到0，负载电压比电源电压慢到0；当负载过0之后，晶闸管才关断）

07结果分析

对结果进行一些值的计算和分析。

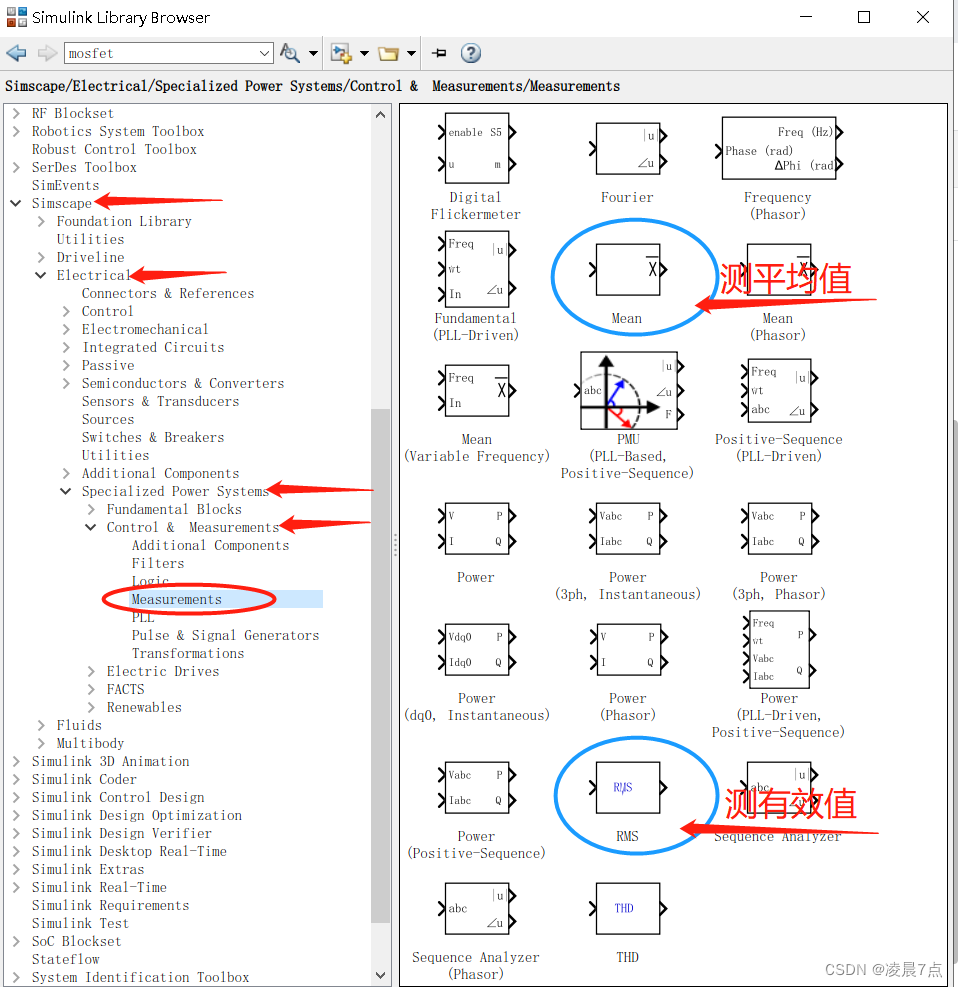

找到要测量的值，此处测量平均值和有效值，如图所示，直接拖出。

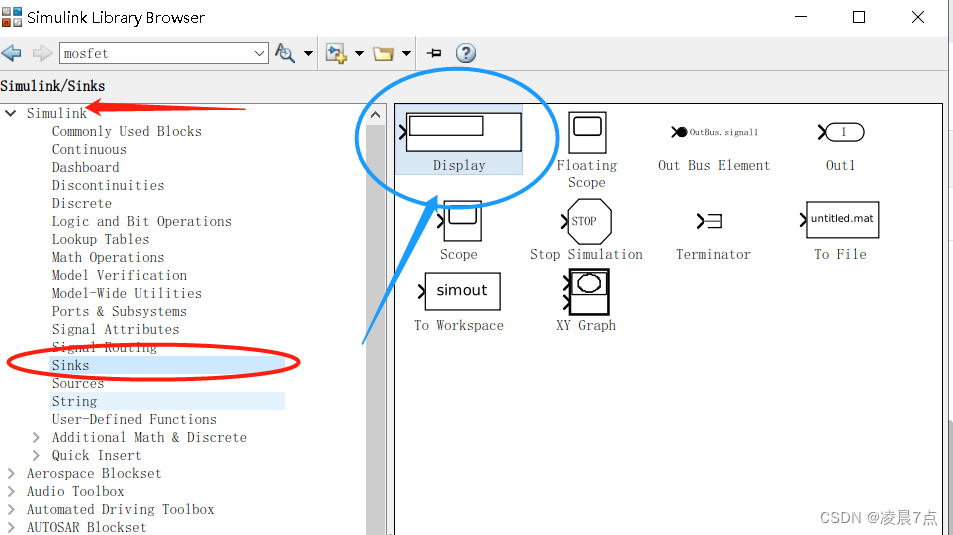

使用显示的元件Display，等下可用一个混合元件，将两个输入混合为一个，再连接到该显示元件。

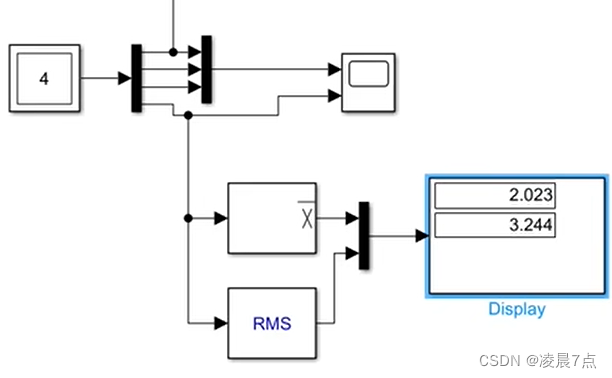

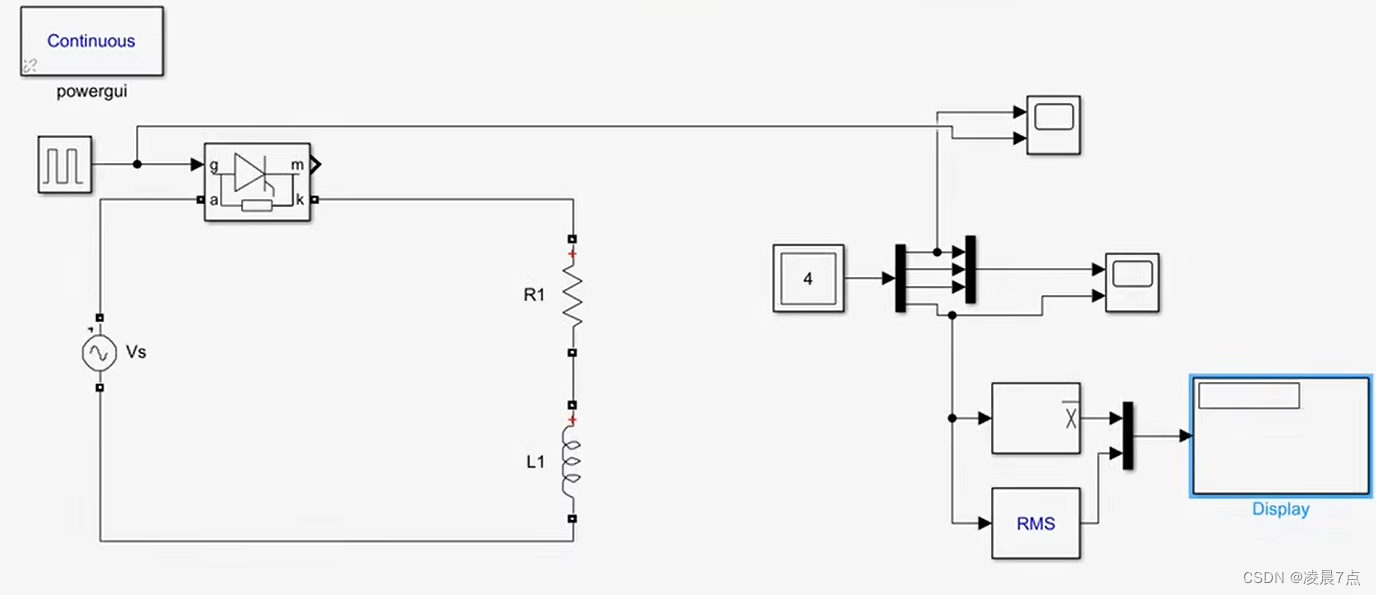

目前的接线如图：

a.测平均值

测输出电流的平均值。
双击Mean元件，需设置一下基波频率，同样修改为50Hz。

b.测有效值

测输出电流的有效值。
双击RMS元件，需设置一下基波频率，同样修改为50Hz。

c.仿真的计算结果

运行之后，即可直接得出平均值和有效值的仿真结果。

此时仿真结果和我们理想计算的结果有很小的差异，其实原因在于我们理想计算并没有考虑晶闸管的管压降，或者其他计算的近似等照成的。（此处可双击晶闸管，将管压降设置为0即可）。

学习来源：B站：西瓜粥西瓜粥01
