阿尔泰设备管理配置工具DMC使用教程
适用于 ArtDAQ 数据采集设备的管理、配置和功能演示。下文将对整个软件的功能做详细的介绍。
提示：适用于阿尔泰科技支持ARTDAQ的硬件采集卡
例如：

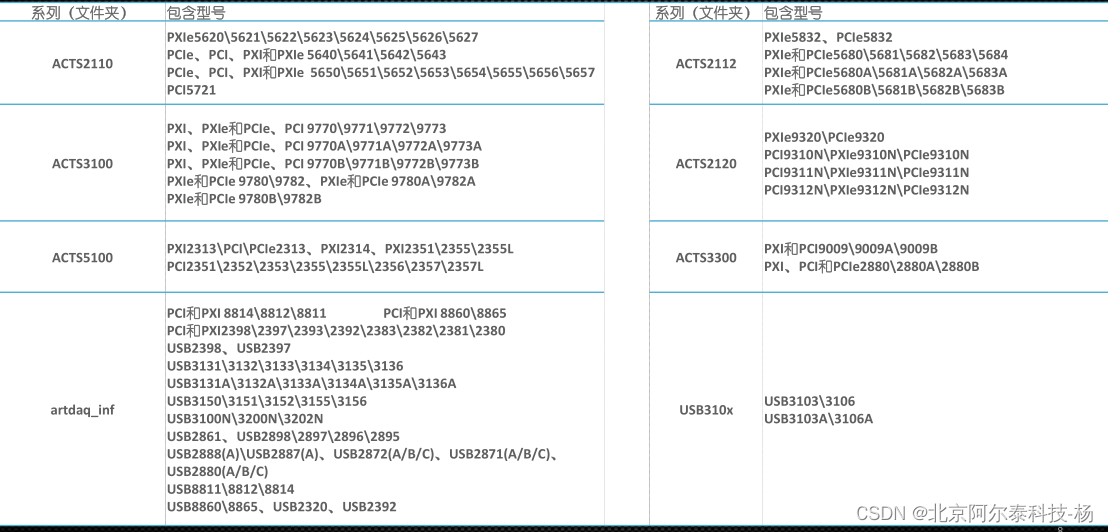

- 现有产品支持的型号。
1、准备工作：
安装 ArtDAQ软件
发货时后提供光盘，如果没光驱动，可找客服人员索取
2、开启界面介绍：
安装完成后，桌面形成 DMC 快捷方式，
双击打开，进入开启界面；

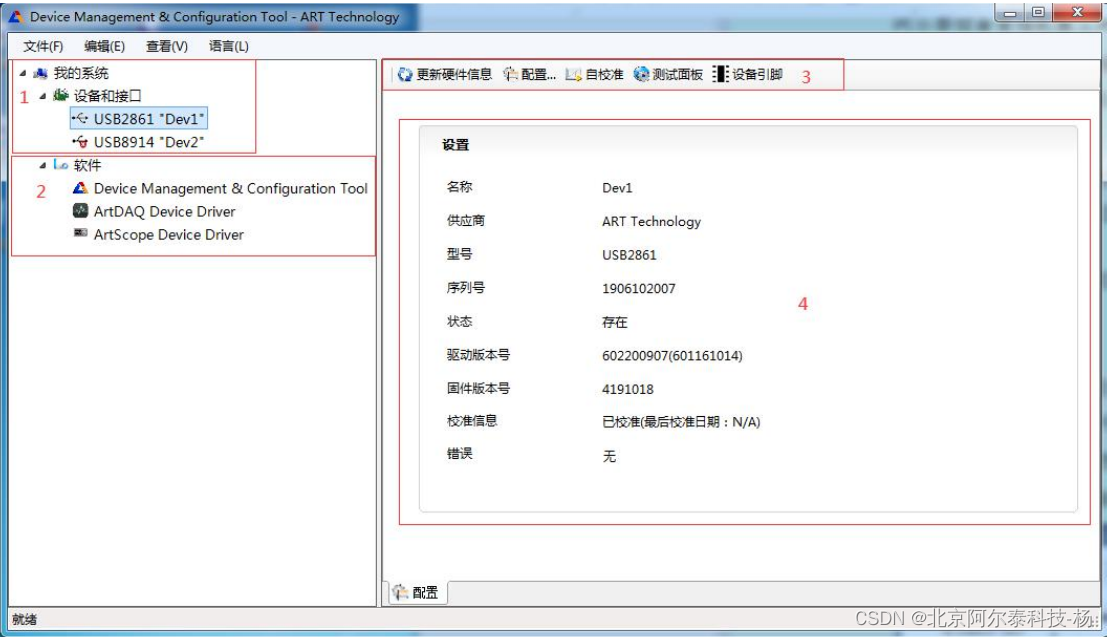

图 1 呈现的是 DMC 的开启界面，其中“我的系统”_1，设备和接口中，显示当前机箱中所有识别到和使用过的阿尔泰数据采集设备；
单击后，在 4 位置，可以看到设备对应的基本信息，如型号、序列号、版本号等；

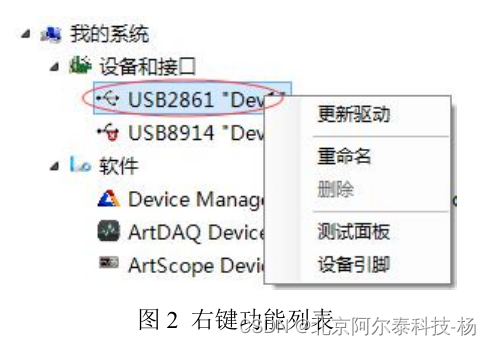

同样在单击选中设备状态下，右键，可以看到“重命名”“删除设备”等功能列表，如图 2 所示；（注: 软件开发中，用于设备识别的设备名称，对应 DMC 中的设备名称，可通过重命名，自定义修改）。
-
“软件”_2 中显示的为当前安装的软件，单击选中，在 4 位置，显示软件版本信息；
_3 中，“更新硬件信息”可以刷新选中任意设备；“配置”主要是针对 DIO功能初始上电状态等的配置；“自校准”用于进行设备校准；“测试面板”链接到当前设备的功能演示界面；“设备列表”链接到说明书中的设备引脚定义，供客户接线参考；下文将对“配置”和“测试面板”部分做详细说明；
3、配置：
- 该功能针对有 DIO 功能或者支持 5V 输出的设备；

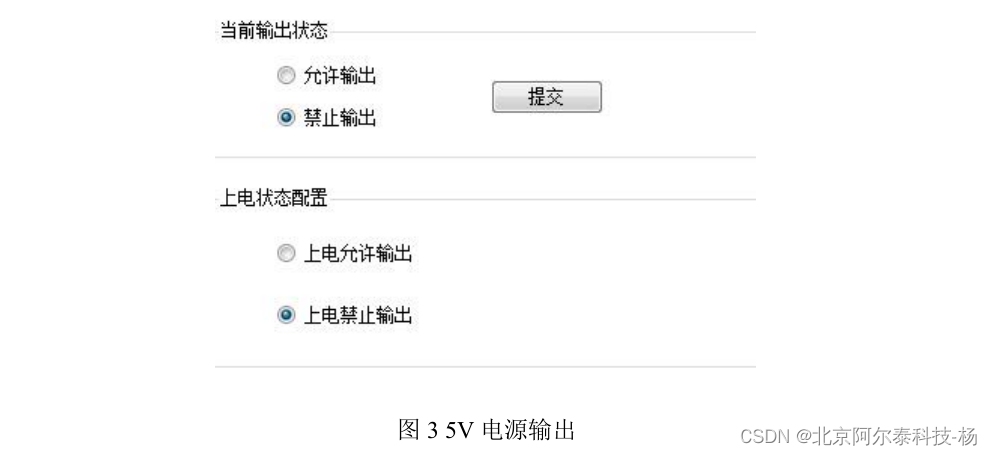

- “5V 电源输出”，即设置设备“5V”引脚是否有 5V 直流电压输出。包含两
种情况，即当前输出状态和上电输出状态。设置上电输出状态后，设备重新上电
生效；

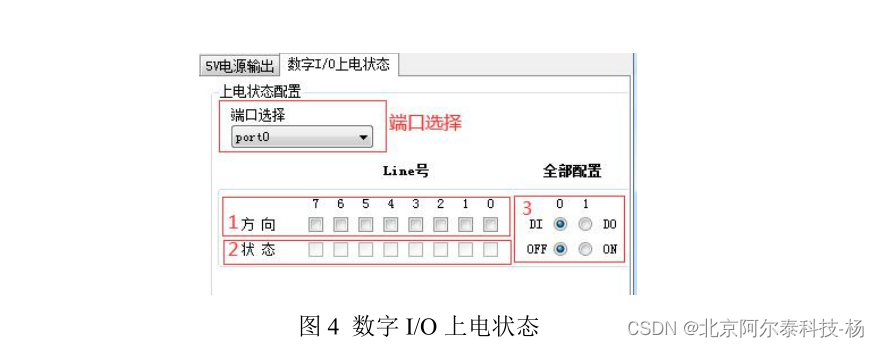

- “数字 I/O 上电状态”，设置数字端口的配置状态，
如果端口选择的是 Port0，那么 0~7，分别代表的 P0.0~P0.7。
方向_1 选中为 DO 方向，空为 DI 方向。设置为 DO 方向后，还可以通过状
态_2 配置 DO 口的上电状态为 0 还是 1。也可通过全部配置_3，将整个 Port 设
置为 DI 或者 DO 方向， DO 设置为全 1 或全 0 输出；
4、DAQ测试面板置：
1）模拟采集

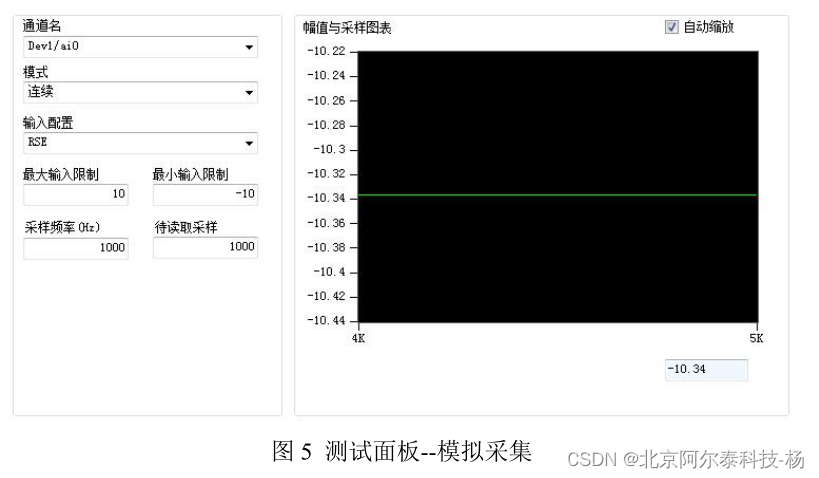

功能界面如图 5 所示
通道名–列表当前设备所有的模拟采集 IO 资源， 可自主选择；
模式–即采样模式，支持按要求（软件按需单点）、有限点、连续采样模式；
输入配置–即接地方式设置，分别支持 RSE（单端）、NRSE（非参考单端）、差分；
最大输入限制、最小输入限制–采集电压量程设置，单位 V；
采样频率–每秒生成的采样点个数；
待读取采样–每通道采样点数长度；
数据显示界面：X 轴–采样点，待读取采样点数的长度，Y 轴–幅值，单位V； 如果设置了自动缩放，Y 轴的范围会随当前信号范围变化；

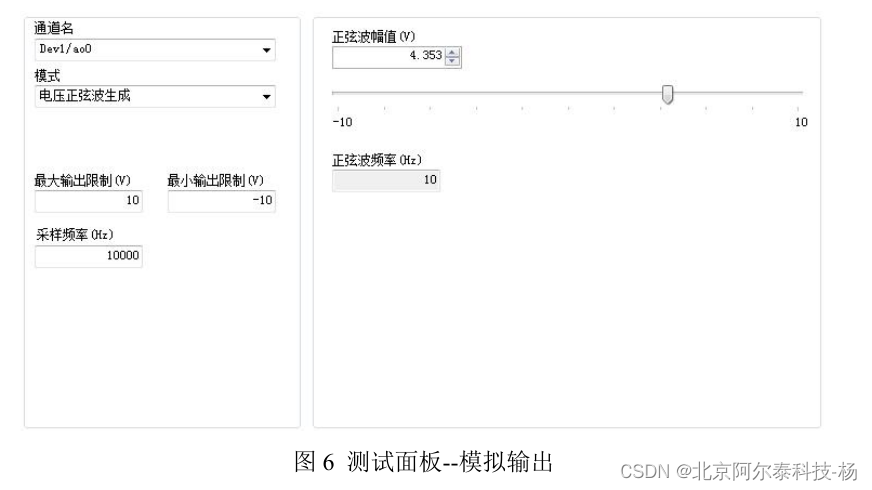

2）模拟输出
通道名称–同模拟采集，列表所有的模拟输出资源；
模式–可以选择直流电压输出或者正弦波形输出；
其中，直流电压输出，可配置输出的幅值；正弦波形输出，同样幅值可配置，输出的信号频率可以通过调整采样频率来实现（默认的周期点数为 1000，信号频率为采样频率/周期点数）；

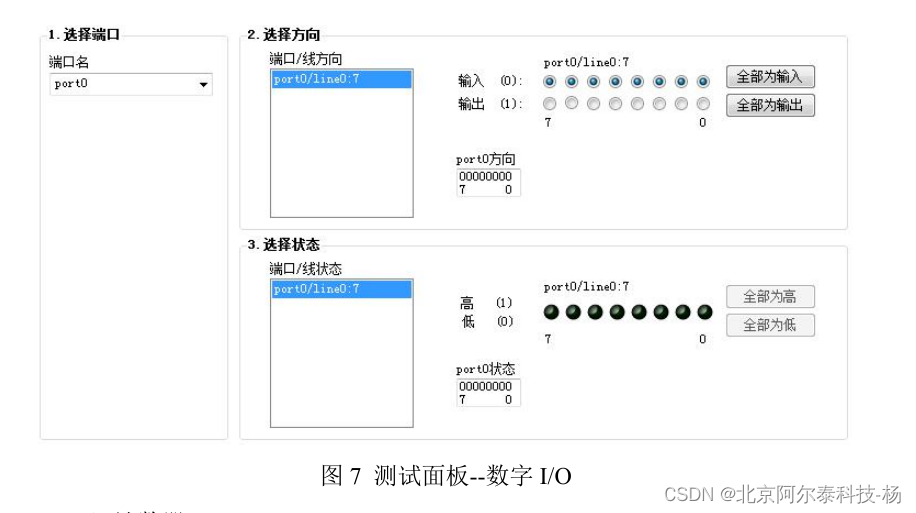

3）数字 I/O
“端口名”列表当前所有的 Port 资源。选定 Port 端口名称，右侧可以设置相应 line 通道的方向和状态。如果选择为输入方向，则状态以 显示； 如果选择为输出方向，可以通过 设置输出的高低状态；

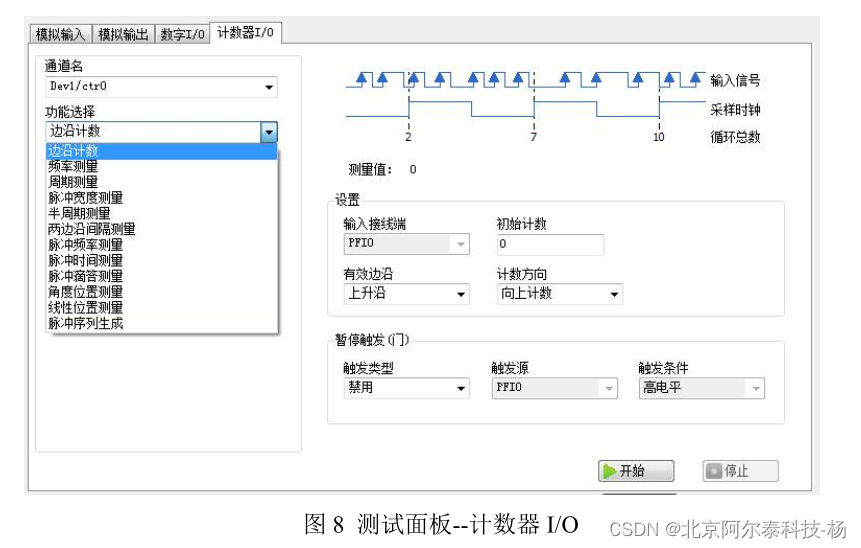

4）计数器 I/O
计数器的主要功能包括边沿计数、频率测量、周期测量、脉冲宽度测量、半周期测量、两边沿间隔测量、脉冲测量（基于频率、时间、滴答）、编码器测量（角度、线性位置测量）、脉冲序列生成功能，（如果计数器只支持边沿计数，则功能选择只会列表边沿计数，没有其他功能选项）。
a. 边沿计数（对输入的脉冲信号进行上升沿或下降沿计数）
输入接线端–被计数信号的接线端；
初始计数–设置初始计数值，以该值为起点，进行计数；
有效边沿–在被计数信号的上升沿还是下降沿，改变计数值；
计数方向–向上计数，即在初始值基础上，进行加计数；向下计数，即在初始值基础上，进行减计数；
暂停触发–可以禁用或者使用数字电平触发方式，通过触发源接入触发信号，在触发信号满足触发条件时，暂停计数功能；

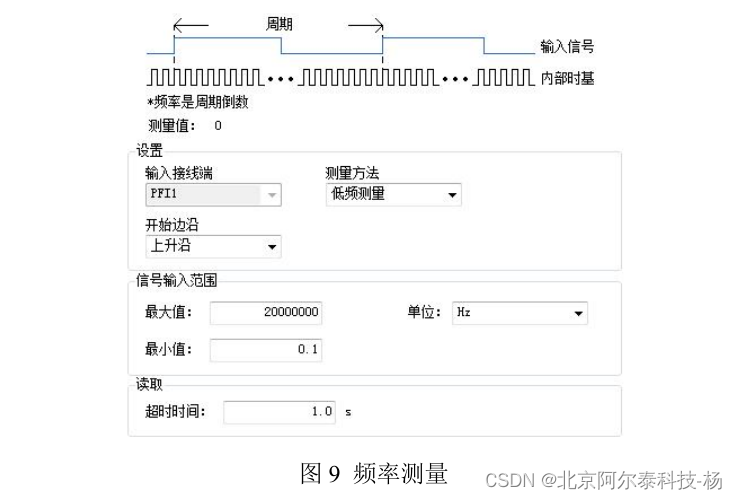

b. 频率/周期测量
输入接线端–被测脉冲信号的接入端；
测量方法-- 支持低频测量、高频测量、大范围测量；关于三种测量方法的不同，在对应产品硬件说明书计数器部分有详细的描述；
开始边沿-- 设置是以上升沿与上升沿之间的间隔还是下降沿与下降沿之间的间隔为一个周期；
信号输入范围–设置测量的最大最小频率或周期范围；
超时时间–到达超时时间，还未返回测量值，则报超时错误；
脉冲宽度测量、半周期测量和两边沿间隔的功能介绍，基本同频率周期测量；

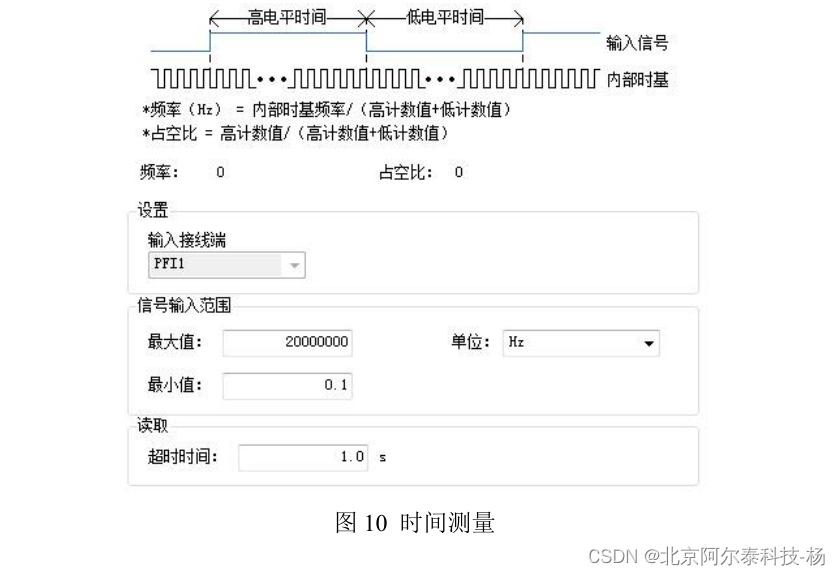

c. 脉冲测量（基于频率、周期、占空比）
脉冲测量，是以内部时基频率或者时钟滴答为基准，通过高计数值和低计数值，推算被测脉冲信号的频率周期信息；
基于频率测量，返回的测量值为频率和占空比；基于时间，返回的测量值为高电平时间和低电平时间；基于时钟滴答，返回的测量值为高滴答数和低滴答数，其中，时钟滴答源，可以选择 TimeBase 或者由 PFI 口接入；

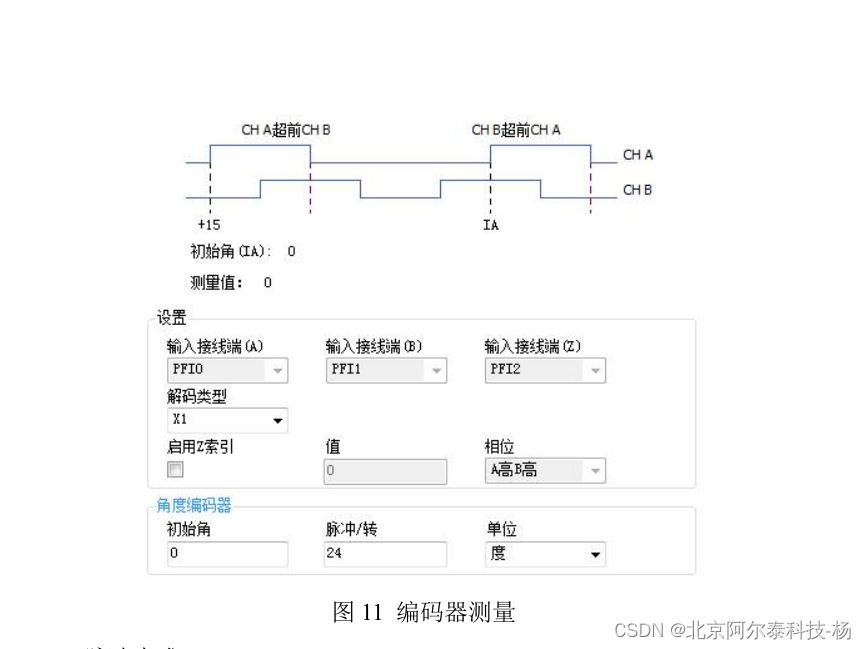

d. 编码器测量
通常针对双脉冲编码器和正交编码器，进行角度和线性位置测量。
编码器可以通过信号 A 和信号 B 两个信号，确定编码器移动的方向。例如，在角度正交编码器中，如信号 A 位于信号 B 之前，则编码器按顺时针方向旋转。
也使用第三个信号进行 Z 索引。通过在固定位置产生的脉冲可准确判断参考位置。例如，如角度编码器的 Z 索引为 45°，则每次编码器旋转 45°时可发送脉冲至 Z 输入接线端。
输入接线端–对应 AB Z 信号的接线端； 选定计数器后，对应的接线端也固定；
解码类型–是编码器在 AB 上生成脉冲进行计数和解释的方法，其中 X1 X2 X4 针对正交编码器，双脉冲针对双脉冲编码器；
Z 索引-- 指定信号 Z 为高电平，且 A B 处于 Z 索引相位指定的状态时，启动测量；另外，开始测量时，编码器还需要指定初始值，脉冲/转或者距离/转；

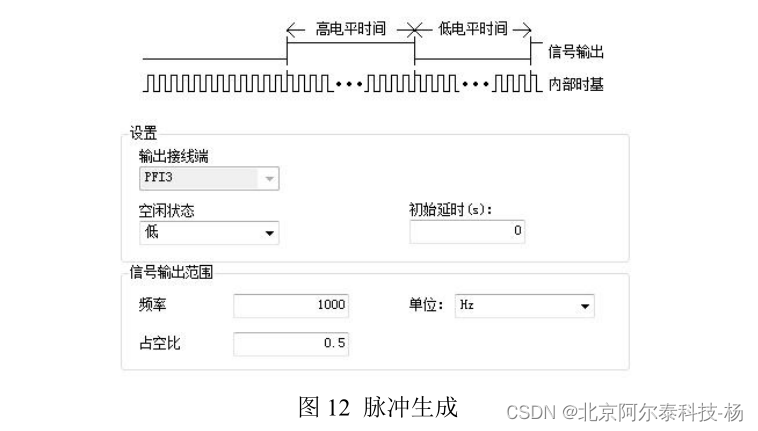

e. 脉冲生成
输出接线端–脉冲输出接线端；
空闲状态–设置脉冲的空闲状态为高电平或低电平；
初始延时–设置延时，单位 s；
信号输出的特征参数–频率，占空比，用于描述脉冲信号；
