为什么标签天线振子长度小于半个波长？

标签天线，本质上就是偶极子天线。就像孙悟空一样，无论七十二变，变成什么样，他本质还是孙悟空。

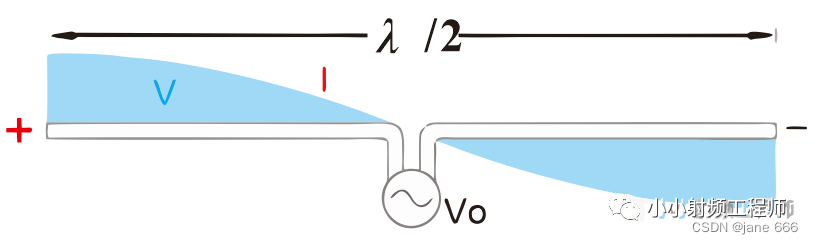

偶极子，又叫半波偶极子，即：中心位置馈电，天线振子的长度为半个波长。这种天线是天线领域里最常用的一种天线类型。

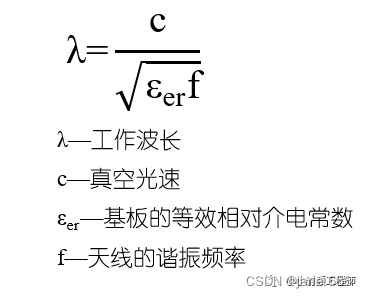

波长和频率的关系：

所以，如果知道谐振频率，很容易就能标签天线振子的长度。设计天线好像很简单嘛图片图片图片

工作在915MHz频率的无基材超高频天线，求出其波长为328mm，那天线的长度就是164mm了?

建个简单的模型看看。
发现不仅需要设置天线振子的长，还有一个参数：天线振子的宽度（天线是平面）或者直径（天线是柱形）。
研究一下这个参数呢？

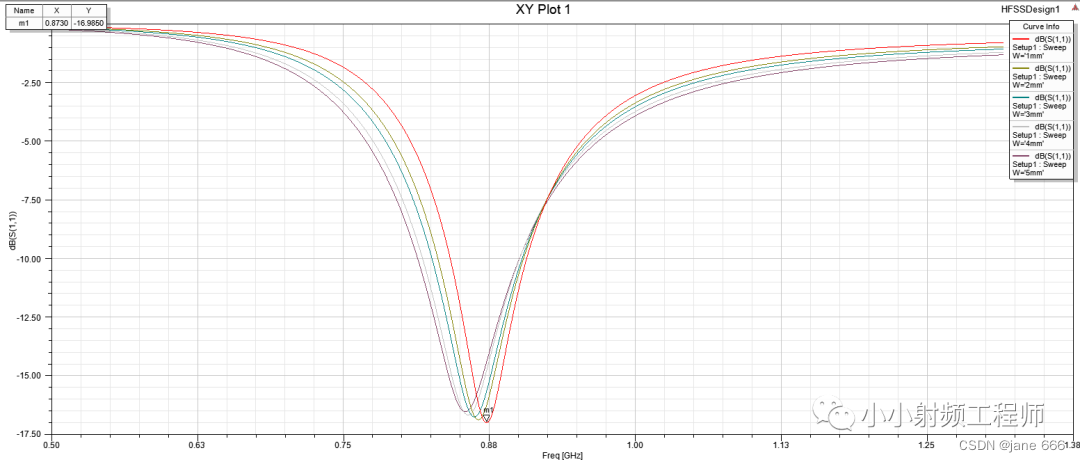

扫参发现，宽度越宽，频率越低了，这是为什么呢？

1、末端效应

 因为对称振子导体有一定宽度（半径），或者参数分布不均匀的原因，振子末端会有端面电容，直径越大，端面电容越大（称为末端效应）。

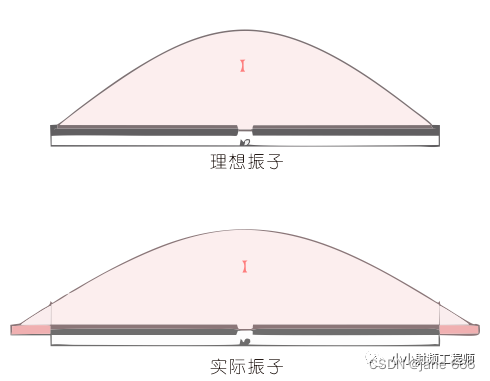

这也会造成振子末端的实际电流不为零，如下图，相当于振子长度增加，所以会有波长缩短的现象。

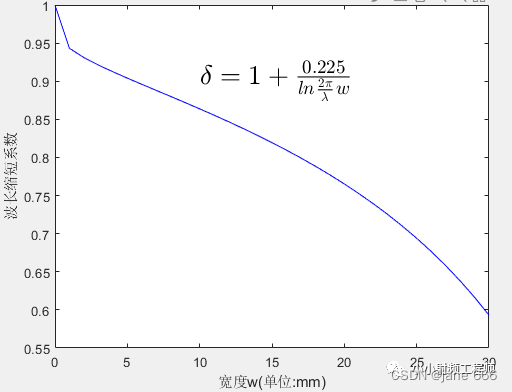

同样，振子宽度越大，波长缩短系数越小，天线振子也就越短。

2、电流衰减

对称振子相当于是终端开路的传输线，所以有耗的传输线理论也可以同样来解释对称振子。
对称振子 上的电流波在振子上，一边传输，一边辐射，所以电流会有衰减。因为电流衰减，电流的相速减小。
振子半径越大，对称振子单位长度的电感值就越小，相移长度和自由空间的波数相差也会越大。也会形成前面说的，对称振子上的波长短于自由空间波长，即：波长缩短。

所以，实际设计的偶极子天线，并不完全是“半波”长的偶极子哦。
